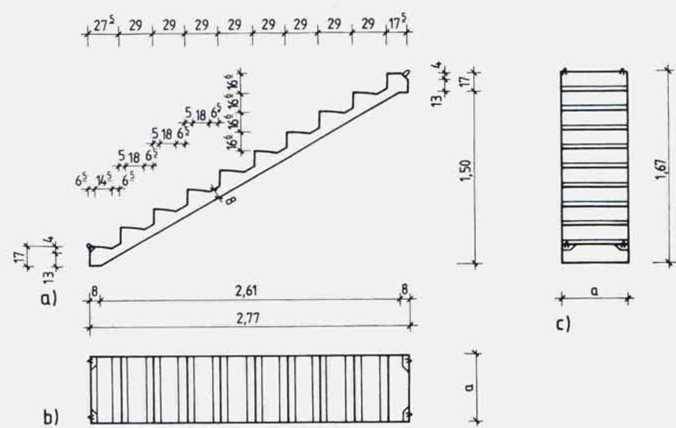

Что включают в себя чертежи лестниц

Подготовка необходимого материала и инструментов

Зная все параметры конструкции, можно заготовить нужный материал. Деревянные лестницы можно изготовить из разных пород. Многие специалисты рекомендуют использовать дуб, бук или лиственницу. Но такие материалы довольно дороги. Наиболее чаще используются хвойные породы. Они достаточно прочные, легко поддаются обработке и стоят недорого.

При покупке древесины важно обратить внимание на ее качество. На досках не должно быть мест гниения, выпавших сучков и деформаций. Также проследите, чтобы древесина была хорошо высушена

Также проследите, чтобы древесина была хорошо высушена.

Для монтажа деревянной лестницы в доме вам понадобится:

• бруски для косоуров, их толщина должна быть не менее 50 мм , а ширина в соответствии с размерами ступенек. Длины бруска должно хватить на всю длину марша, сшивать два бруска не допускается;
• доски для проступи толщиной в 40 мм ;
• доски для подступков толщиной в 30 мм ;
• балясы, перила и другие дополнение лучше приобрести в готовом виде, они будут иметь более эстетичный вид;
• оцинкованные саморезы, шурупы и анкерные болты для крепления.

Кроме этого, необходимо подготовить инструмент для работы. А именно:

• приспособления для разметки и измерения (рулетка, линейки, строительный уголок);
• для проделывания отверстий нужна будет дрель (лучше электрическая);
• ножовка по дереву (для крупных деталей) и ножовка по металлу (для мелких деталей);
• отвертка или лучше шуруповерт с набором насадок;
• молоток и стамеска для делания пазов;
• рубанок (лучше электрический);
• шлифовальное полотно.

Ну и, конечно, под рукой должен находится подробно разработанный чертеж.

Принципы армирования лестницы из бетона и схема сооружения

Конструктивно лестничный пролет представляет собой самоподдерживающую конструкцию. Дополнительная опора необходима только в случае, когда поворот марша составляет более 180 градусов. В других случаях нужна компенсация нагрузок в виде сооружения колонн или крепления к стенам.

Базовые нагрузки приходятся на арматуру, поэтому ее количество составляет около 2-3% поперечного сечения по всей длине пролета. В основном используют прутья марки СТ-5, которые укладываются вдоль марша с шагом:

1. При сечении стержня 10 мм – 120 мм.
2. При диаметре прута 12-14 мм – 160 мм.
3. При сечении арматуры 16 мм – 180 мм.
4. При диаметре более 18 мм – 200 мм.

В боковой проекции каркас собирается с шагом 220-300 мм. Армировать площадки нужно с шагом 200 мм во всех направлениях. Фиксация арматуры к закладным узлам ставит целью не только обретение дополнительной опоры, но и предотвращение растрескивания монолита при усадке. Однако любой чертеж монолитной межэтажной лестницы должен учитывать ее жесткое крепление к перекрытию. Для этого закладные прутья выпускают на 70-80 мм.

Металлические стержни образуют сетку, уложенную без просвета и размещенную на специальных фиксаторах, которые устанавливают слой бетона 30-50 мм от края опалубки. Обычно двух рядов сетки достаточно для пролетов до 18 ступеней, при увеличении длины монтируется третий ряд продольных стержней. Их располагают продольно и выше основной сетки на 50 мм.

Сеточный каркас на пересечениях стержней связывается стальной проволокой или хомутами из нейлона. Для тех, кто знает, как армировать ленточный фундамент , процедура не представляет особой сложности. Желательно, чтобы арматура была сплошной по всей длине конструкции. Но это не всегда выполнимо, поэтому существуют допуски при сращивании закладных компонентов:

• вязка внахлест в 24 номинальных сечения;
• при нахлесте 12 диаметров допускается сварка с односторонним швом;
• нахлест в 6 диаметров можно зафиксировать двухсторонним сварочным швом.

Организация опалубки

Для работы понадобится влагостойкая фанера или OSB, из которых собирается желоб с вертикальными стенками. Последние фиксируются между собой планками, по одной на ступеньку. В роли стенок могут выступать стены примыкания. Дальнейшие действия выполняются в следующем порядке:

• На внутренней стороне стенок отмечают высоту несущей поверхности пролета, которая по чертежу армирования монолитной железобетонной лестницы соответствует толщине арматурного каркаса и защитному слою бетона.
• Линейкой отметить вертикальные границы ступеней. На радиусном марше для этого используется шнур определенной длины. По закону Пифагора длина наклонного отрезка определяется из квадратного корня суммы квадратов длины и высоты ступеней.

• Провести вертикальные линии по выполненным отметкам, обозначающим высоту ступенек.
• По меткам установить вертикальную опалубку ступеней, крепя их к стенкам желоба. Рядом стоящие доски закрепляют клиньями-распорками, по одной на каждые 800 мм ширины пролета.
• Снизу опалубку нужно подпереть стойками, их количество – одна штука на каждые 1,2 квадратных метра плоскости пандуса. Для их надежной фиксации на дно опалубки с внешней стороны прикручиваются поперечные бруски.

Винтовая лестница из фанеры. Изготовление своими руками винтовой лестницы

Как сделать винтовую лестницу своими руками

Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

Выбираем лестничную конструкцию

Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

Существует подразделение лестничных конструкций по следующим параметрам:

• материалу, используемому для строительства системы;
• эстетическим характеристикам;
• форме;
• месту установки;
• конструкции перил;
• размерам;
• стилевому оформлению.

Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

• поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
• модульные либо сборные конструкции;
• системы на кронштейнах, больцах, косоурах;
• трансформеры и переносные конструкции;
• внутренние либо наружные системы;
• прикрученные к стене лестничные марши либо отдельно расположенные;
• со ступенями открытого или закрытого типа;
• с перилами либо без таковых.

Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

Деревянные маршевые конструкции

Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

Алгоритм действий

Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

Расчеты

Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

R –внешний радиус консоли (окружности).

R1-внутренний радиус проема (диаметр толщина опорной трубы).

γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

L –длина окружности.

Формула для расчета окружности:

L=2πR*n или L=2πR* (γ/360).

На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

Рассчитываем ступени

Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

• h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
• W1- ширина проступи;
• W2-ширина заготовки;
• α-угол ступеньки.

Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

Рассчитываем угол ступеньки по формуле:

α= γ: число ступеней.

Подробнее о требованиях к лестничным маршам

Расчет размеров и прочих параметров всех конструкций лестниц начинается еще на этапе проектирования высотного здания. При этом, перед возведением такой конструкции, как маршевая лестница, необходимо учесть некоторые нюансы:

наиболее распространенная величина уклона маршей в высотных зданиях составляет 24-37 градусов;

• допускается уклон пролетов до 70 градусов, если они будут изготовлены из железобетона для обеспечения доступа в подвальные помещения;
• средний вес железобетонной маршевой лестницы на второй этаж составляет примерно 1000 кг;
• минимальное количество ступеней – 3, максимальное – 18;
• чем меньше угол уклона маршевой лестницы, тем больше ее длина, и наоборот;
• оптимальная ширина одной ступеньки составляет 270-300 мм, высота – 150 мм;
• если ширина марша менее 1200 мм, государственная комиссия по принятию строительных объектов в эксплуатацию вправе отказать в выдаче соответствующего разрешения на эксплуатацию здания. Однако это касается лишь высотных жилых домов. Ширина маршевой лестницы в частном доме не должна быть менее 800 мм.

Поскольку безопасная эксплуатация любого многоэтажного здания зависит от прочности его составных элементов, при расчете исходных параметров маршей необходимо учитывать следующие факторы:

• частоту эксплуатации пролета;
• среднее количество жильцов, которые будут ежедневно использовать лестничные клетки для передвижения;
• материал изготовления и тип конструкции;
• частоту перемещения тяжелых, габаритных грузов между этажами.

Необходимо понимать, что ширина ступеней не имеет ничего общего с шириной пролета. Это две абсолютно разных величины. Оптимальная ширина лестничной клетки составляет 1200 – 1500 мм. Только при выполнении всех перечисленных выше требований получится спроектировать максимально соответствующую всем параметрам безопасности конструкцию лестницы.

Нормативы и требования

Прочный лестничный марш

Значения длины, ширины, высоты и числа ступеней, а также габаритов площадок определяются следующим рядом нормативных документов:

• О пожарной безопасности – СНиП 21-01-97.
• Технические запросы к лестницам, площадкам и оградительным конструкциям – ГОСТ 23120-78.
• Аварийные лестницы из древесины – ГОСТ 8556-72.
• Об уличных лестницах аварийного назначения – ГОСТ 53254-2009.
• Параметры маршей и их площадок – ГОСТ 9818-85.

Согласно строительным нормативам, независимо от типа объекта маршевые лестницы и их площадки должны подчиняться следующему ряду требований:

1. Стойкость к весовым, механическим и сейсмическим нагрузкам.
2. Защищенность поверхности материала от распространения огня и проводимости электрического тока.
3. Отсутствие элементов, заграждающих свободное перемещение людей – дверей, хозяйственных отделов и т. п.
4. Соответствие техническим нормам и правилам безопасности.

Обратите внимание!

Согласно нормативам государственного стандарта, за ширину марша принимается не размеры проступей, а полезное расстояние до границы конструкции или поручней. Установленное минимальное значение этого параметра составляет 0,8 метра. При этом максимальная ширина не ограничена. Однако при этом обязательно должны быть соблюдены нормы безопасности – поручни, пандусы, правильный угол и соответствие стандартам.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом

Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

Что такое косоур лестницы

Косоуры – это несущие балки, верхнее ребро которых повторяет форму ступеней.

Проступи закрепляются именно на этих деталях. Такие лестничные конструкции выглядят более легкими и изящными. Их устанавливают даже в небольших помещениях, так как они не занимают много места. Отличительная особенность этих лестниц – балясины, держащие перила, монтируются непосредственно в ступени. Косоуры часто делают из нескольких частей и скрепляют между собой прочными креплениями. Это придает им дополнительную надежность и позволяет воплощать в жизнь различные дизайнерские решения.

Форма лестниц с тетивой или косоуром бывает различной. Широко популярны винтовые изделия, они позволяют экономить пространство и имеют оригинальный и необычный внешний вид. Также пользуются спросом прямые и криволинейные (поворотные) модели, которые более монументальны и тяготеют к классическому стилю. Какую выбрать – зависит от вашей фантазии и эстетического вкуса.

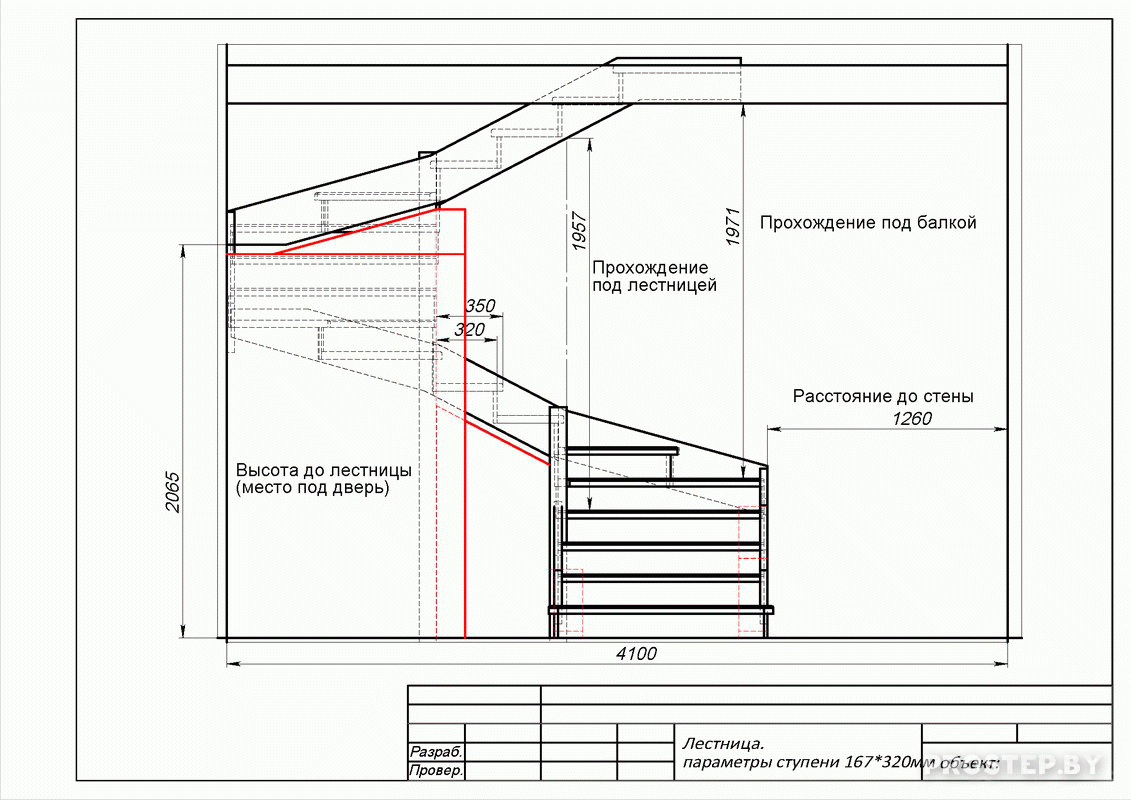

Требования к чертежам

При строительстве лестницы на второй этаж в частном доме своими руками у вас должна быть схема, чтобы не возникало сложностей на этапе изготовления и монтажа. Подготовленный проект должен быть максимально подробным и информативным, для этого он должен отвечать ряду требований:

Определение места расположения лестницы. Для этого необходимо начертить план дома с видом сверху и нанести в масштабе планируемую лестницу.

Перед нанесением вы должны определиться с видом лестницы. Ниже представлены варианты нанесения каждого вида.

• На плане должны быть указаны: ступени, поворотные и промежуточные площадки при наличии, направление движения по лестнице (начало и конец).
• Также необходимо сделать чертеж сбоку, в разрезе дома. На нем нужно указать: отметки пола и потолка, ось стен. Обозначаются габариты лестницы относительно дома: высота, количество и высота ступеней, высота перил.

При детальном проектировании лестницы не в рамках дома обязательно нужно указывать все размеры: ступеней, лестничной площадки, ограждений, лестничного марша. Эти размеры необходимы для правильного изготовления всех элементов лестницы.

Для простоты создания чертежей лестницы на второй этаж воспользуйтесь нашими советами:

• Для расчета параметров лестницы используйте строительный калькулятор.
• Чертеж лучше делать в специальной программе (к примеру, AutoCad или Компас). Это ускорит процесс создания чертежа и облегчит внесение изменений при необходимости.
• Обязательно создавайте чертеж в масштабе.
• На чертеже все необходимые материалы должны быть нанесены с использованием специальных обозначений.

• Скрытые и невидимые детали наносите пунктирной линией для наглядности.
• Размер каждой детали должен быть обозначен на чертеже.

Вводная информация

Исходной информацией для создания проекта будет ряд определяющих факторов, от которых зависит, какая лестница в итоге получится.

Все эти факторы разделим на две основные группы: это измерительные факторы и конструктивные. Рассмотрим их подробнее.

Измерительные факторы.

Это те данные, которые вы получите, произведя замеры пространства, в котором будет размещена лестница.

Первичные необходимые размеры, которые влияют на то, какой в итоге будет ваша лестница, это:

• ширина потолочного проема – от него зависит, какой ширины будет лестничный марш;
• длина потолочного проема;
• высота потолка;
• толщина перекрытия.

От трех последних измерений зависит, под каким углом будет располагаться лестница и каких размеров будут ступени.

Конструктивные факторы.

Это те данные, которые вы получаете исходя из ваших желаний относительно того, как должна выглядеть лестница, а также исходя из предварительных расчетов размеров лестницы.

На этом этапе вы должны определить следующие моменты:

• Какая будет несущая конструкция: косоур, тетива, на больцах, консольная, модульная.
• Угол наклона лестницы.
• Виды ступеней – в зависимости от того, какая будет лестница: винтовая, поворотная, прямая.
• Размеры ступеней.
• Размеры лестничного марша.
• Параметры промежуточных или поворотных лестничных площадок.

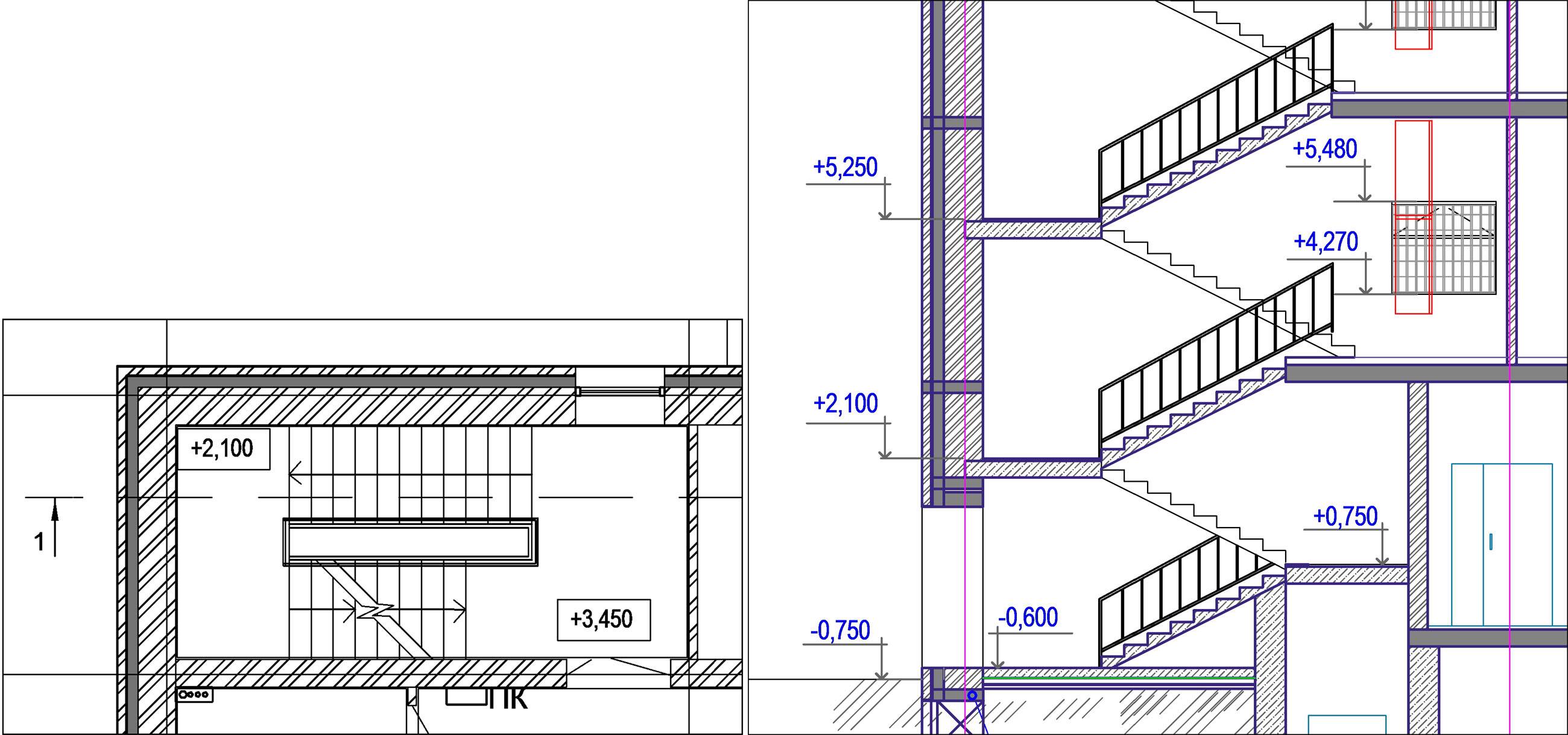

Создание чертежа в разрезе здания

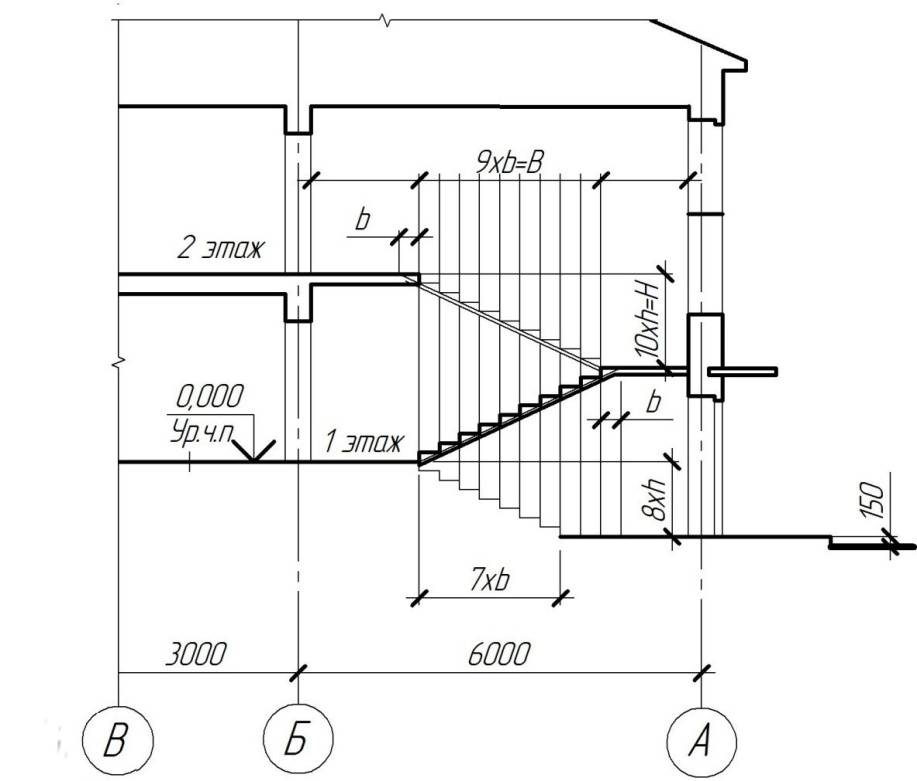

Для наглядного представления лестницы в рамках дома необходимо создать разрез по лестнице. Такой чертеж выполнить не так уж и сложно, но это дополнительный этап проверки правильности вашей планируемой конструкции.

Для создания такой схемы надо:

• Начертить в масштабе контур вашего дома со всеми перекрытиями и стенами.
• После этого стену первого этажа делим на отрезки, равные высоте подступенка, и проводим из каждой точки горизонтальные линии параллельно полу.
• Делим проекцию марша на пол на такие же отрезки, длиной равные ширине проступи, и проводим вертикальные линии параллельно стенам.

В результате поучаем сетку, по которой легко построить контур вашей лестницы.

После создания контура ступеней можно нанести остальные элементы лестничной конструкции, которые важны при строительстве:

• косоур, тетиву или другую несущую конструкцию;
• лестничные площадки;
• ограждения;
• перила и поручни.

Такое обозначение лестницы на чертеже не является обязательным, но оно удобно для наглядности планируемых работ и в процессе строительства.

ТОП 10 фото: винтовая лестница из бетона для дома и дачи

Винтовые лестницы в современных домах и дачах уже давно стали обычным явлением. Они показали себя как гораздо долговечные и уместные в новейших интерьерах. Предпочтительность их во многом заключается в том, что она огнеупорна – это немаловажный фактор в современных постройках в которых древесина уже не используется. Ниже рассмотрим несколько вариантов винтовой лестницы из бетона.

Винтовая бетонная лестница подходит для установки в зданиях любых функциональных назначений, но больше всего пользуется спросом при устройстве в двухэтажных домах и особняках.

Такая лестница придаёт характерную эстетику внутреннему пространству и при этом занимает мало места, позволяя грамотно распоряжаться свободной площадью. Она может быть целиком из бетона либо в комбинации с деревом или камнем.

Встречаются также бетонные лестницы в комбинации с металлическими элементами. В данном случае это металлические перила. Винтовые бетонные лестницы популярны ввиду своей надежности.

Данный вариант винтовой бетонной лестницы имеет небольшие размеры. При возведении конструкции бетонной лестницы вначале делается своеобразная основа из дерева на которую в будущем будет заливаться бетон.

Поверх деревянной основы делается сетка из металлических прутьев. Укрепленная поверхность отлично подойдет для возведения на ней деревянной формы для заливки бетонного основания.

Вот лестница из бетона полувинт монолит.

Также разнообразна сама форма и вид винтовых бетонных лестниц. Выбираются они  в зависимости от общей площади помещения. В больших помещениях есть где разгуляться, а в помещениях поменьше отдается предпочтение сохранению полезной площади.

Будет интересно смотреться лестница с небольшим подиумом как на фото ниже. В современных интерьерах популярно наличие природных фактур как к примеру фактура пористого камня.

Небольшая винтовая лестница из бетона. В тех случаях, когда лестница особенно винтовая имеет малую ширину то стоит позаботиться о качественных и максимально безопасных перилах.

В случае, когда эстетически перила смотрятся не уместно можно прикрепить к стене длинные поручни на которые можно держатся при спуске.

Читать полностью (ссылка)

Правильно спроектированная лестница может спасти жизни

Основа вашей безопасности, а возможно, и спасения жизни, — правильные лестницы. Проектированию их в соответствии со всеми нормативными документами – СниП, ГОСТ, Нормами пожарной безопасности, и другими инструкциями, нужно уделять гораздо больше времени, чем стильному внешнему виду. Кроме безопасного устройства самой лестницы, большое значение имеет и содержание лестничных клеток в соответствии с пожарными нормами.

Заблокированные или загроможденные посторонними предметами проходы в общественных или жилых многоквартирных домах могут стать причиной гибели людей в результате пожара, или другой нештатной ситуации. Как стали причиной гибели десятков людей, не сумевших эвакуироваться из здания, закрытые пожарные лестницы во Всемирном Торговом Центре 11 сентября 2011 года в Америке.

Что такое подступенок

Подступенок – вторая часть ступени, она располагается вертикально под ней. Эти элементы имеют не только конструктивное, но и декоративное значение. Часто, чтобы выделить их на общем фоне, их красят в цвет на несколько тонов ярче, чем другие детали. Их высота не должна превышать 18 см, иначе при ходьбе нужно будет слишком высоко поднимать ногу. Детали меньшего размера тоже не придадут конструкции удобства, на ней легко споткнуться. Проступь и подступенок — важные части лестницы, от которых зависит не только ее внешний вид, но и безопасность при эксплуатации. Самое комфортное соотношение подступенок-проступь составляет 15-30 см.

Особенности лестниц

Для обустройства входа на второй этаж предусматривается строительство лестницы. Для частных домов и общественных зданий самым популярным видом является маршевая конструкция. Также для экономии места можно использовать винтовые разновидности, например, для чердачной лестницы.

Преимуществом таких конструкций является то, что можно сделать удобный разворот марша. К тому же площадка позволяет передохнуть во время подъема. Для разработки схемы данной лестницы на второй этаж, необходимо учитывать все доступные вариации:

• Прямой марш. Это стандартная лестница, которая состоит из тетивы и проступей, одинаковых по размерам. При дополнении промежуточной площадкой последняя располагается между двумя прямо расположенными лестничными секциями.
• Г-образный. Этот вариант часто используется в частных домах. В этом случае схема конструкции содержит поворот под 90 градусов. Разделительный элемент также представлен площадкой.
• П-образный. Здесь есть три варианта исполнения. Для двухмаршевых конструкций площадка может строиться широкой, занимая всю площадь выхода на неё параллельно расположенных ступеней. Второй вариант – комбинирование с забежными ступенями. В таком случае выходы на площадку будут плавно подводиться с помощью поворотных элементов. Третий вариант – это обустройство тройного лестничного марша. Иными словами, комбинируется две Г-образные конструкции.
• С произвольным поворотом. Для таких лестниц характерно наличие площадки нестандартной формы, например, треугольной или трапециевидной. Этот вид также может дополняться забежными ступенями. Разворот осуществляется на любой градус, будь то 30 или 120.

Примеры чертежей лестниц на второй этаж различной конфигурации

В качестве материалов для строительства таких изделий в многоэтажных зданиях зачастую используются железобетонные конструкции. В частных домах своими руками создать такую массивную модель не всегда удается. Здесь используются более простые в обращении материалы, такие как металл и древесина. Оптимальный вариант для внутренних работ – дерево. Именно поэтому наибольшей популярностью пользуются чертежи деревянной лестницы. Кроме того, подобным образом можно своими руками обустроить подъем по чердачной конструкции.

Как выполняют лестницу на плане

Лестницы бывают разными: главными, служебными или вспомогательными. В зависимости от их использования и здания. Служебные конструкции создаются для коммуникации с чердаками, подвалами и т. д. Пожарные лестницы необходимы для перемещения на чердаки высоток, крыши, для перемещения по этажам.

Пожарная лестница на плане и в реальности

По материалам изготовления конструкции бывают стальные, деревянные, железобетонные. Для полного представления, разберем лестницу по элементам. Основные — площадки и марши. Без них не бывает ни одной лесенки. Маршем называется ряд ступенек определенного количества и длины. Ступени держатся специальными крепкими балками — косоурами, которые располагаются под ними. Перила тоже примыкают к маршам. Их высота по ГОСТу должна быть не ниже 90 см. Элементы маршей несущие опираются концами на элементы площадок.

В современных строениях ступени создают из цельных, крупногабаритных площадок и маршей. Чаще всего они сделаны из железобетона. На плане условное обозначение лестницы выполняют в уменьшенном виде, но так, чтобы было понятно простому человеку. Обозначения рисуют буквами и цифрами.

Чертеж маршевой лестницы

А на каждом плане — схеме есть их расшифровка:

• ЛМ: лестничный марш;
• ЛП: лестничная площадка.

Первые цифры «говорят» о высоте этажа, подразумеваются дециметры. Вторые цифры — о половине ширины лестничных клеток. Тоже в дециметрах. Подъем с одним маршем равен высоте этажа здания. Если конструкция состоит из двух маршей, в подъеме один марш равен 1,2 высоте этажа.

Высота ступенек тоже должна быть выполнена по ГОСТу и обозначена на схеме основной конструкции. Ее параметры от 135 мм. до 180 мм. Чащ всего берут высоту ступеньки в 150 мм. Проступок должен быть шириной не более 300 мм.

Те площадки, которые находятся на уровне этажа, называют этажными площадками. А которые между — промежуточными. Каждую конструкцию сначала просчитывают, затем создают графическое изображение.

Что означают знаки на схеме лестницы в метро

В основном схема отражает правила передвижения от входа к выходу, показывает направление аварийного выхода стрелками.

Кроме того, под лестницей метро изображены знаки, предупреждающие об общей безопасности:

• как двигаться, чтобы не упасть;
• не застрять между закрывающимися дверьми;
• держаться за поручни в процессе движения эскалатора;
• не заходить за линию ограничения у платформы;
• быть внимательным при посадке или высадке из вагона;
• не препятствовать дверям в процессе их закрытия или открытия.

Обозначения под лестницей в метрополитене необходимы людям, пользующимся этим видом передвижения. На плане изображен метрополитен в основном его виде и детально.
