Что такое дюбеля для гипсокартона бабочка: 6 способов крепления

Как закрепить люстру на потолке из гипсокартона — рекомендации.

При изготовлении натяжных потолков листы гипсокартона крепятся к профильному каркасу, который, в свою очередь, крепится к бетонному основанию. Желательно заранее (на этапе монтажа каркаса профиля) наметить расположение осветительных приборов (например, люстры) и в этом месте смонтировать несколько дополнительных профилей (для люстры на крючке одна из этих планок достаточно, а для люстры, установленной на консоли — минимум две).

Дюбель МОЛЛИ очень удобно использовать только для подвешивания люстры, так как конструктивно он похож на дюбель-бабочка, выполнен только из металла и имеет четыре «крылышка» вместо двух, причем эти дюбели производятся с крючками или крепежными кольцами а, после установки держателя, можно сразу повесить люстру. Для установки такого крепежа предварительно просверливается отверстие с диаметром, равным самому дюбелю.

Использование заглушки MOLLY, закрепленной на планке проходящего профиля за гипсокартонной пластиной, позволяет подвешивать люстры весом до 5 кг. А если использовать откидной или подпружиненный дюбель (особенность их конструкции в том, что при прохождении через отверстие, опорные металлические элементы изгибаются и, попадая в полость возле гипсокартонного листа, они «разворачиваются» и образуют стопор аналогия с дюбелем-бабочкой), так что уже можно получить люстру весом до 10 кг.

Допустимая нагрузка крепления

Дюбель-бабочка для крепления гипсокартона считается облегченным вариантом такого элемента, как дюбель от моли. Процесс установки осуществляется путем сверления отверстия под крепеж. Когда дюбель вставлен в лист гипсокартона, необходимо его закрепить, а затем винтом необходимого размера подтянуть заднюю часть втулки и внутреннюю часть монтируемого материала.

В этом случае винт поворачивают по часовой стрелке. Крылья между ними раскроются и будут напоминать крылья бабочки. По этой причине данный товар получил такое название. Что касается нагрузки, которую выдерживают эти дюбели, то она составляет всего 28 кг. А про загрузку и ГОСТы гвоздей для строительства.

В видео рассказывается о допустимой нагрузке на бабочку дюбеля для гипсокартона:

Популярный способ

Есть способ анкерных болтов, известный практически каждому строителю, но используемый лишь в крайних случаях. Крепление чего-либо в стену, основную стену через обшивку гипсокартоном, всегда надежнее, даже в случае минимальной нагрузки.

Итак, в гипсокартоне сверлятся отверстия для установки анкерных болтов в тех местах, где будет происходить крепление полки, шкафчика или необходимо го аксессуара. Далее сквозь готовые отверстия проделываются и отверстия нужной глубины в основной стене, например, в панели дома. Теперь сквозь гипсокартонную стену анкер заводится в стену и зажимается. Он может и сам быть качественным креплением, а может и закреплять собой крючок или кронштейн для подвешиваемого предмета.

Также, использовать подобный способ можно и с дюбелем Дрива, который входит в саму стену и отлично держит полочку, светильник или даже небольшую вешалку, забирая практически всю нагрузку на себя. Но подобный способ установки на ГКЛ возможен только в том случае, если гипсокартонная стена установлена не на металлокаркас, а гипс просто приклеен к поверхности. Если же расстояние между дюбелем и основной стеной велико, лучше использовать анкерные болты, о которых мы говорили чуть ранее.

При работе с ГКЛ и установкой на его поверхности разнообразных элементов, необходимо обязательно все рассчитывать правильно, ведь некорректная длина самореза или шурупа в дюбеле может вернуть вас на несколько этапов работы обратно.

Если вы не уверены, что то или иное крепление сможет выдержать вес подвешиваемого элемента или конструкции, выбирайте прямой монтаж к стене через гипсокартон, или установку специального каркаса для тяжелых предметов, которые нужно установить на поверхности стены из ГКЛ.

Дюбель Зонтик

Еще один вид крепежа в гипсокартоне – дюбель-зонтик. Название полностью описывает принцип работы такого дюбеля. Конструктивно он состоит из двух пластин, разжимаемых пружиной. Монтаж такого крепежа не составит труда для неопытного человека. В заранее просверленное отверстие вставляют зонтик со сжатыми пластинами. Как только они достигнут свободного пространства, пружина их раздвинет и надежно зафиксирует.

Нетрудно догадаться, что такой вид крепежа подходит для потолка, смонтированного из гипсокартона. С помощью зонтика легко крепить люстру или подвесить кашпо с цветами. Гипсокартон – достаточно хрупкий материал, а потолочный (толщиной 9,5 мм) и подавно, поэтому не стоит пытаться закрепить с помощью такого крепежа боксерскую грушу.

Дюбель для гипсокартона – Зонтик

Еще один известный тип крепежа – это дюбель-бабочка. Конструктивно и по принципу действия он напоминает молли, но есть и небольшие отличия. Во-первых, его изготавливают из пластика, во-вторых, при фиксации в гипсокартоне площадь крепления меньше, ниже и допустимая нагрузка на него.

Монтаж же не отличается – вначале сверлят отверстие, затем вставляют в него дюбель-бабочку, но не до упора. После этого, придерживая его плоскогубцами, вкручивают саморез до тех пор, пока лепестки бабочки начнут раскрываться. Когда это произошло, загоняют дюбель до упора и затягивают саморез. Надежная фиксация обеспечена.

Дюбель для гипсокартона – Бабочка

Подводя итоги, характеризуют дюбеля следующим образом:

• Molly – выдерживает нагрузку до 35 кг;
• Driva – подходит, если нагрузка до 25 кг;
• “Зонтик” – лучший выбор для крепежа люстр;
• “Бабочка” – облегченный вариант молли.

Более наглядно способы крепления дюбелей в гипсокартоне можно увидеть, посмотрев видео :

Устройство дюбеля

Благодаря необычной форме, бабочка зажимается, во время закручивания. Специальными лапками дюбель-бабочка примыкает к задней поверхности гипсокартонного листа. Площадь материала, благодаря такой системе увеличивается. Давление подвешиваемого элемента перераспределяется, что позволяет дюбелю-бабочке выдерживать большие нагрузки. Другими словами, бабочка разглаживает нагрузку, получаемую гипсокартоном.

Некоторые характеристики такого крепежа, как дюбель-бабочка отличаются от других видов крепления. Например, бабочка отлично подходит как для крепления одного гипсокартонного листа, так и для двухслойной обшивки. Можно отыскать продающиеся шурупы с саморезами, подходящими под их размер и вид резьбы. Однако зачастую бабочку можно применить с другими шурупами. Дюбельная часть, располагающаяся внутри гипсокартонного листа, имеет ребристые элементы, которые не позволяют бабочке вращаться.

Дюбель

Само изделие представляет собой одну часть крепежа, которая крепится к монтажной поверхности. Вторая часть — это резьбовой крепеж в виде шурупа, самореза и т.д. Пластиковый штифт, изобретенный в 1958 году немецким инженером Артуром Фишером, пришел на смену деревянным штифтам.

Его конструкция очень проста, он состоит из двух частей: расширяющейся (подвижной) и нерасширяющейся (статичной). Расширяющаяся часть расширяется при вкручивании резьбового соединителя, образуя прочное соединение. Кромка вокруг отверстия предотвращает проваливание дюбеля внутрь и его вращение на гипсокартонной плите.

Виды дюбеля для гипсокартона

Данный крепеж применяется во многих ремонтных и строительных работах. Для гипсокартона есть некоторые виды, которые создадут прочность фиксирования, при этом поверхность останется первозданной.

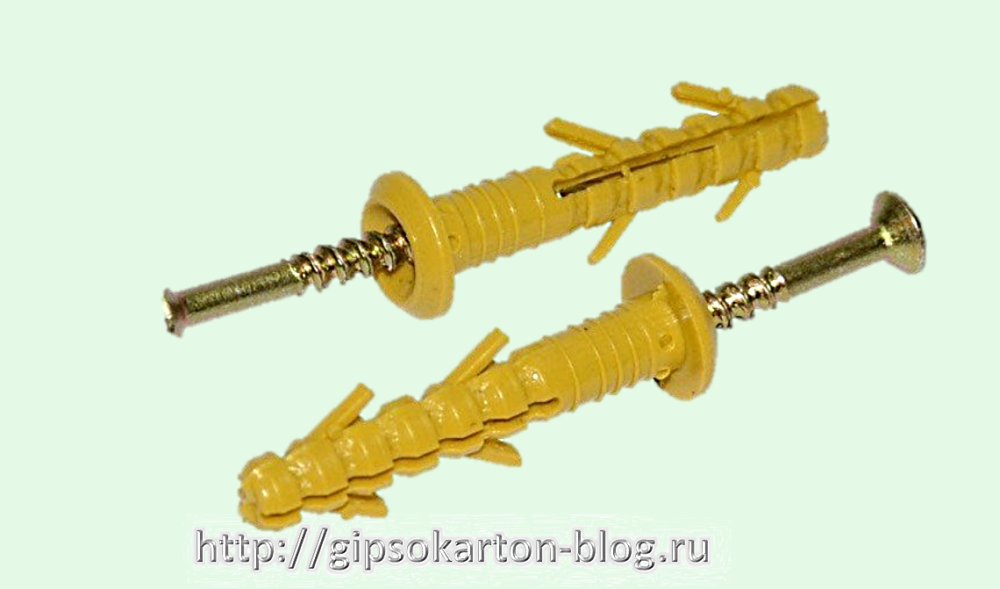

Дюбель гвоздь для крепления именно профилей

Самый популярный строительный дюбель гвоздь для крепления профилей и подвесов к бетонной стене состоит из 2 частей. Первая часть: наконечник — содержит в себе 2 секции, выполнен он из пластмассы. Второй частью является гвоздь, на который может быть нанесена резьба. Для монтажа каркаса под гипсокартон используются дюбель-гвозди размерами 6/40, 6/60. Для фиксации направляющего профиля к стене применимы данные крепежи. Однако, для крепления подвесов требуется применять анкер металлический, поскольку на подвес ложится большая нагрузка, которую нейлоновый дюбель не способен выдержать из-за своих технических характеристик.

Дюбель-гвоздь для крепления направляющего профиля к бетонной стене

Действие дюбеля

На пластмассовой части находятся усики. Они расправляются в стороны когда в наконечник входит гвоздь. Усики фиксируются в бетонной (кирпичной) стене, при этом крепко удерживают массу навешиваемого предмета. Основной базой применения крепежей является фиксация профилей к черновому основанию во время монтажа каркаса под гипсокартон.

Дюбель гвоздь Кнауф с различной формой манжетки

Данные дюбель-гвозди для гипсокартона имеют 2 типа – обычная и ограничительная манжетка, которая не дает металлическому гвоздю «провалится» внутрь.

Наименование	Количество штук в пачке, шт.
Ударный шуруп 6*40 грибовидная шляпка	100, 200
Ударный шуруп 6*60 грибовидная шляпка	100
Ударный шуруп 6*60 потай ная шляпка	100
Ударный шуруп 6*80 потайная шляпка	100
Ударный шуруп 8*60 потайная шляпка	100
Ударный шуруп 8*80 потайная шляпка	50
Ударный шуруп 8*100 потайная шляпка	50
Ударный шуруп 8*120 потайная шляпка	50

Видео: Крепление подвеса для гипсокартонного листа в бетон при помощи дюбель-гвоздя pdg

Краткое описание размеров и характеристик подвеса

Рассмотрим подвес прямой 60х27, технические характеристики которого говорят сами за себя. Вся его конструкция состоит из трех частей:

• Спинки с ребрами жесткости, при помощи которых он фиксируется на поверхности. Именно на ней располагаются отверстия для крепления к стене или потолку;
• Двух одинаковых лапок, расположенных с двух сторон от центра. На эти лапки и крепится в дальнейшем профиль для гипсокартона. Шаг отверстий на них составляет 5 мм. В некоторых случаях можно ориентироваться без рулетки, а только по этим отверстиям.

Прямой подвес, размеры которого составляют 30 см, является стандартным. Длина каждой лапки равняется 12 см. Еще есть варианты с длиной лапки всего 7,5 см. Средняя толщина металла составляет 0,7 мм. Как уже говорилось выше, толщина и внешний вид самого изделия могут незначительно отличаться друг от друга.

Сталь, из которой изготавливаются подвесы для гипсокартона, проходит специальную химическую обработку, которая позволяет увеличить срок эксплуатации изделия. Металл не подвержен коррозии, что позволяет использовать его не только для внутренних, но и для наружных работ.

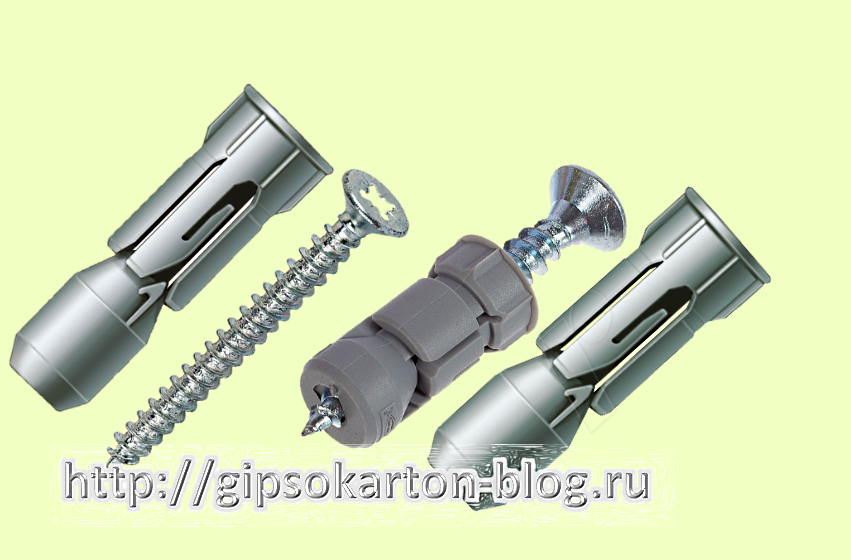

Металлический дюбель для пустотелых конструкций

Крепеж конструкций к листовым материалам типа гипсокартона, фанеры, ДСП осуществляется при помощи специальных крепежных изделий — дюбели для пустотелых конструкций. Другие названия таких изделий: “дюбель бабочка для гипсокартона”, “дюбель Молли”. Поскольку такие полые и листовые стройматериалы с каждым годом становятся все популярнее, то необходимость купить “дюбель-бабочку” возникает у отделочников все чаще. Описание ниже касается металлических дюбелей.

Конструкция

Металлический дюбель для пустотелых конструкций состоит их двух частей — металлической втулки (цанги) особой конструкции и винта с полукруглой или потайной головкой. Обязательной является втулка. В составе такого крепежного изделия она присутствует всегда. Винт может и подбираться отдельно. Например, у HILTI такая втулка называется “анкер для гипсокартона HHD” и поставляется без винта.

Специфика работы металлического дюбеля основана на особой конструкции втулки. Изначально она имеет форму цилиндра с вырезами в средней (распорной) части. Со стороны прикрепляемой конструкции находится опорная шайба с заостренными выступами, с противоположной — втулка имеет внутреннюю резьбу.

Назначение

Дюбель Молли предназначен для прикрепления конструкций к полым основаниям (пустотелый кирпич и блоки), листовым материалам (гипсокартон, ДСП, толстая фанера и т.п.), плитам перекрытия. Ввиду наличия пустот на таких материалах невозможно использовать анкеровку трением, поэтому в дюбелях Молли применен принцип упора.

С их помощью удобно прикрепить картину, светильник, полку, зеркало, карниз, кронштейн. С помощью таких метизов можно крепить опорные рамы, деревянные каркасы к пустотелым конструкциям.

Особенности монтажа

Установка металлического дюбеля для пустотелых конструкций производится методом предварительного монтажа. Сначала на посадочное место устанавливается крепеж, а затем к нему прикрепляется требуемый элемент.

Последовательность монтажа дюбеля Молли при помощи специального инструмента следующая:

• в базовом основании бурится отверстие нужного диаметра

• винт дюбеля устанавливается в монтажный инструмент

• дюбель до упора вставляется в подготовленное отверстие

• с помощью инструмента закрепляется дюбель. При этом происходит вытягивание винта, в месте вырезов упоры втулки разводятся и плотно прилегают к базовому основанию

• инструмент отсоединяется, винт выкручивается

• присоединяется конструкция или деталь и винт затягивается

Смотреть технологию монтажа “дюбеля-бабочки” ниже:

Возможна установка анкера и с помощью обычных монтажных плоскогубец.

Подбор крепежного изделия основан на его соответствии толщине базового основания и требуемой нагрузке. Максимально допустимая толщина основания указана в маркировке. Ниже рекомендуемые допустимые нагрузки на металлический дюбель для пустотелых оснований (по инструкции FISCHER).

Маркировка, обозначение

В маркировке дюбеля для пустотелых конструкций, как правило, производители указывают версию метиза и три основные технические характеристики:

Примеры маркировки “дюбеля-бабочки” от известных производителей крепежа:

FISCHER

HM 6 x 80 S, где

НМ — обозначение крепежного изделия (металлический дюбель для пустотелых конструкций)

6 — диаметр метрической резьбы

80 — длина дюбеля

S — тип винта (S — полукруглая головка прямой шлиц, SS — шестигранная головка, Н — с крюком)

MUNGO

MHD-S 6х37/13, где

MHD-S — обозначение крепежного изделия

6 — диаметр метрической резьбы

37 — длина дюбеля Молли

13 — максимальная толщина материала основания

Товары каталога:

Основные характеристики

Оборудование имеет следующие технические параметры:

• Минимальная длина винта — 55 мм.
• Длина 50мм, показатель диаметра 10мм.
• допускается использование для гипсокартона, ДСП, гипсокартона, толщина которых не превышает 12,5 мм.
• Стандартная рабочая нагрузка 30 кг, максимально допустимая 70 кг.
• Ребристые детали предотвращают самопроизвольное раскручивание во время установки.

При правильном расчете допустимой нагрузки следует использовать данные о производительности. Если необходимо закрепить конструкцию массой 50 кг, то достаточно установить 2 дюбеля-бабочки (например для полки). При необходимости добавьте дополнительную точку крепления, чтобы избежать отслоения.

Как правильно закрепить дюбель-бабочку

Крепление такого удобного анкер-крепежа, как дюбель-бабочка, проводится очень просто и занимает буквально пару минут, необходимых для подключения дрели-шуруповерта к электросети. Какие же этапы правильного использования данного вида дюбеля можно выделить?

1. Отмечаем место, где будет располагаться крепеж.
2. При помощи дрели просверливаем отверстие, достаточное, чтобы в него беспрепятственно вошел пластмассовый дюбель. Такое отверстие должно быть на 3-4 мм шире самого дюбеля, который слегка расширится, когда в него войдет саморез.
3. На саморез надеваем тот крепеж, на котором и будет подвешиваться нужный предмет. Это может быть специальный кронштейн, пластина с крепежным элементом, крючок, зажим и т. д.
4. Закручиваем до упора саморез в дюбель. На этом этапе пластмассовый дюбель складывается за листом гипсокартона, что можно ощутить во время закручивания. Потянув с небольшими усилиями за внешний крепежный элемент, можно проверить прочность крепления.

Может случиться так, что крепление-бабочка и саморез, который к нему прилагается, окажутся длиннее, чем пространство между листом гипсокартона и основной стеной. В таком случае следует при помощи дрели просверлить в стене углубление, которое позволит беспрепятственно засунуть крепеж-анкер и закрутить саморез. Естественно, такое отверстие следует просверливать сверлом того же диаметра, которым просверливается отверстие в гипсокартоне. Таким образом, не используя гвоздь или длинный дюбель и саморез, чтобы добраться до основной стены, на самом листе гипсокартона можно создать эффективное крепление для подвешивания разнообразных не слишком тяжелых предметов.

Крепление для гипсокартона

Варианты крепежа Гипсокартон сегодня является популярным материалом, который можно использовать для выравнивания стен и потолков. Крепление к основанию ГКЛ может осуществляться с помощью клея или специального дюбеля.

С помощью специальных саморезов можно успешно крепить различные конструкции к стенам из этого материала.

Эти крепежные элементы отличаются особой прочностью и могут выдерживать значительные нагрузки — до десяти килограммов. Работа с клипсой-бабочкой не представляет сложности при условии использования качественных дюбелей и саморезов.

Многие домовладельцы не уделяют должного внимания выбору крепежа для гипсокартонных стен. Использование некачественного крепежа на поверхности гипсокартона приводит к короблению, трещинам в швах и повреждению штукатурки.

Мы можем рекомендовать использование шурупа «бабочка», который обеспечивает наиболее прочное и устойчивое крепление.

Вы можете найти десятки болтов-бабочек различных размеров в специализированных магазинах, торгующих гипсокартоном и крепежом. По прочности эти крепежи даже превосходят свои металлические аналоги.

Работать с зажимом-бабочкой легко, а сам крепеж имеет приемлемую цену. Зажим-бабочка для гипсокартона состоит из нейлонового штифта и металлического винта. Нейлоновый зажим имеет специальные крылья, которые раскрываются при вкручивании винта, прочно фиксируя его на гипсокартоне.

С обратной стороны гипсокартона находится жесткий дюбель, который обеспечивает неподвижность и прочность крепления. Некоторые варианты зажимов-бабочек для гипсокартона имеют небольшие фланцы, которые предотвращают выкручивание шурупа при креплении. Хомут-бабочка имеет типичную длину около 100 мм и толщину 8-10 мм.

Для тонких гипсокартонных потолков можно использовать самоклеящиеся винты меньшего диаметра и длины. Существует несколько вариантов этих крепежей, доступных для приобретения, которые оснащены усиленными крыльями, чтобы они могли выдерживать значительную нагрузку. Выбор того или иного варианта зависит от нагрузки, которой будет подвергаться гипсокартон в дальнейшем.

Ошибки новичков

Теперь, предлагаю рассмотреть некоторые ошибки, которые возможны при выборе материала для крепления потолочного профиля (ПП). На фото ниже монтажники вовсе отказались от использования прямых подвесов под гипсокартон размером 60х27. Ошибки совершенные при этом:

1. Потолочный профиль наглухо прикручен к деревянному брусу, с нарушением всех инструкций и технологий. 2. Деревянный брус так же, как и профиль закреплен к основной стене без малейших намеков на эластичность крепления. 3. Об использовании прямых подвесов люди выполнявшие эту работу видимо даже не слышали. В конструкции есть два – три подвеса, но они расположены в хаотичном порядке.

Результатом такой работы будет трещина на поверхности через пару лет. И все это из-за нарушения технологии монтажа.

Еще одна частая ошибка новичков — это неправильное крепление. При монтаже удлиненного прямого подвеса на стену можно закреплять его как в центральные отверстия, так и в лепестки. А вот при возведении обрешетки для потолка подвес рекомендуется крепить только во внутренние отверстия основной спинки с ребром жесткости. Лист гипсокартона имеет приличный вес, а крепление в более широкую часть надежней.

Категорически не рекомендуется сгибать их в том случае, если вы закрепили профиль 60х27 не в уровень с остальными, лучше не поленитесь и перекрутите несколько саморезов. Каждая лапка, перед креплением на него ПП, должна быть максимально оттянута от стены по прямой линии. Тяга подвеса необходима для достижения полной вытяжки его лапок.

Только соблюдая все технические правила и условия монтажа прямого подвеса 60х27 под гипсокартон, вы добьетесь ровной, красивой, а самое главное – качественной о долгосрочной поверхности.

«>

Размеры дюбеля-бабочка

Винтовые анкеры выпускаются диаметром от 6 мм до 14 мм и длиной от 28 мм до 60 мм. 10×50 мм — самый популярный и универсальный размер.

Почему именно 10×50 мм? Потому что этот размер подходит для одного слоя гипсокартона толщиной 12,5 мм или двух слоев гипсокартона толщиной 25 мм. Посмотрите, как ведет себя конструкция «бабочка» в зависимости от толщины плиты.

Нагель-бабочка имеет несколько вырезов в «ножках» и может складываться по-разному в зависимости от толщины плиты. Это делает нагель-бабочку универсальным нагелем для гипсокартона.

В магазинах и магазинах «Сделай сам» вы также можете найти прищепки-бабочки других размеров. Вот полный список того, что я смог найти в магазинах:

Если вы работаете с гипсокартоном, выбирайте 10×50 мм. Другие размеры подходят для других толщин плит и других материалов и ситуаций.

Что это такое

Штифт-бабочка состоит из винта и пластиковой детали, напоминающей крылья бабочки. Особенность этого крепежа в том, что при вкручивании шурупа крылья расправляются и прижимаются к обратной стороне гипсокартонного листа. Это распределяет нагрузку, что является большим преимуществом для такого хрупкого материала, как гипсокартон.

Этот дюбель-гвоздь также имеет специальные ребристые участки, которые предотвращают его скручивание в гипсокартоне. На внутренней стороне головки также есть ребристая область, которая предотвращает смятие крепежа.

Он отличается от других дюбель-гвоздей весом, который он может выдержать. Допустимая нагрузка составляет до 20 кг.

Гвоздь «бабочка» может быть:

• металлическим;
• пластиковым;
• нейлоновым.

Наиболее распространенный тип — пластиковый штифт. Самый распространенный тип гвоздя — пластиковый гвоздь. Преимуществом пластиковых и нейлоновых крепежей является их долговечность: они не ржавеют. Однако лучше не крепить к ним тяжелые предметы.

Металлические «бабочки» встречаются реже и стоят дороже своих аналогов, но они выдерживают большие нагрузки. Некоторые производители покрывают их специальными антикоррозийными средствами, что также является преимуществом.

Виды дюбелей для профилей гипсокартона

Дюбеля для профилей – крепежные элементы, применяемые в монтаже направляющих профилей и подвесов для каркаса под ГКЛ.

• дюбель-гвоздь;
• дюбель-клин (анкерный);
• бабочка;
• дрива;
• Кнауф-Хартмут;
• Fischer Pd»;
• зонтик;
• химические анкеры.

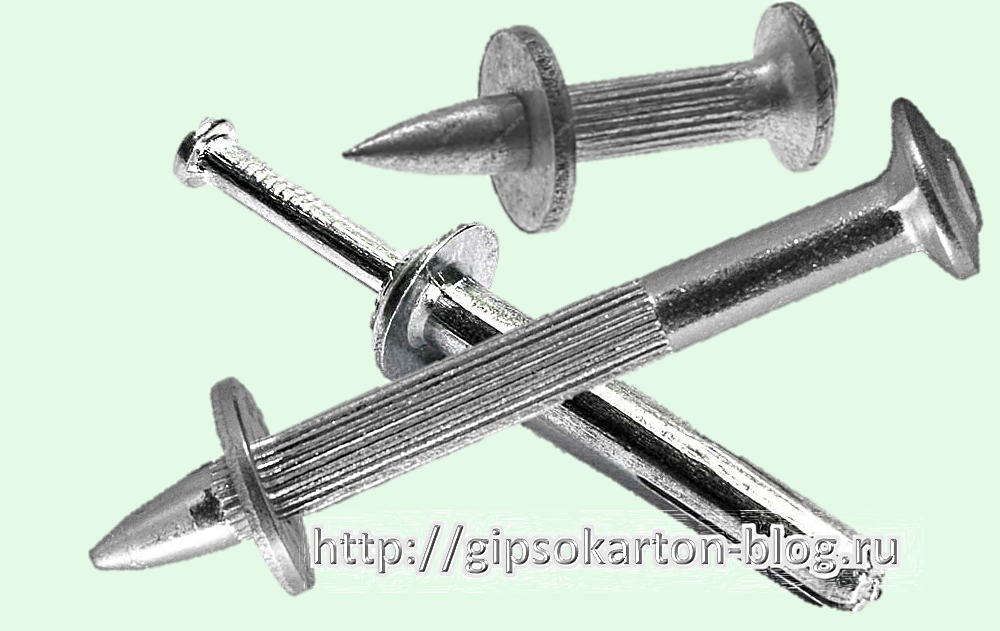

Дюбель-гвоздь для профиля гипсокартона

Наиболее распространенный крепеж для монтажа каркаса ГКЛ. По способу крепления различают два типа: ручная забивка и с помощью монтажного пистолета.

Второй тип представляет собой элемент крепления, состоящий из гвоздя и шайбы. Применяют для монтажа тяжеловесных массивных конструкций к бетонному основанию.

Данный вид крепежного элемента не применим для работы с ГКЛ

Изделия маркирую по размерам. Размерные характеристики указывают на диаметр основы и длину гвоздя. При работе с профилем для гипсокартона оптимальный вариант 6/40, 6/60 мм, где 6 – диаметр, 40 и 60 – длина. Им фиксируют направляющие профили к черновому основанию, а также идет фиксация прямых подвесов.

Дюбель-клин

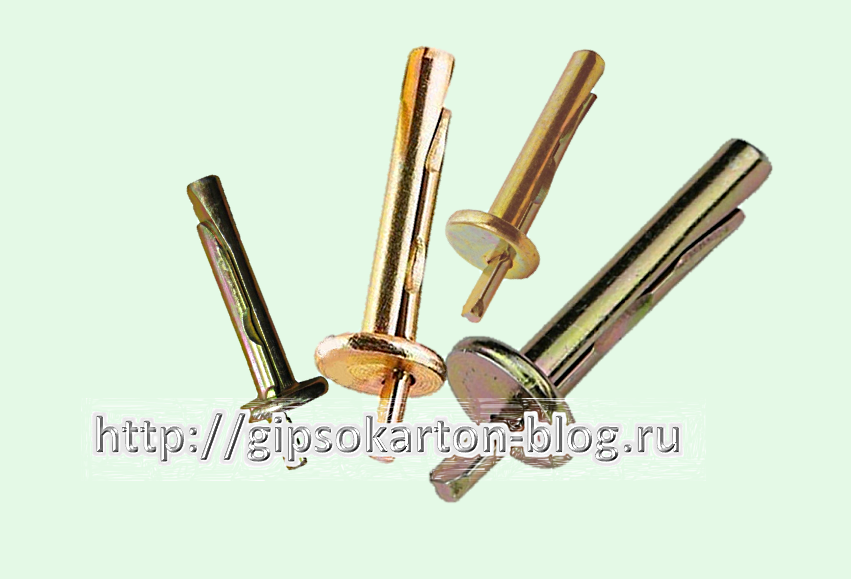

Клин или анкерный клин – надежный крепежный элемент. Дюбель для крепления профилей на бетонных и полнотелых кирпичных стенах. Выдерживает большую нагрузку. Возможен крепеж даже на небольшом расстоянии от края основания. Выпускают анкерный клин размером от 8/45 мм до 16/150 мм.

Крепеж применяют при сквозном и предварительном монтаже

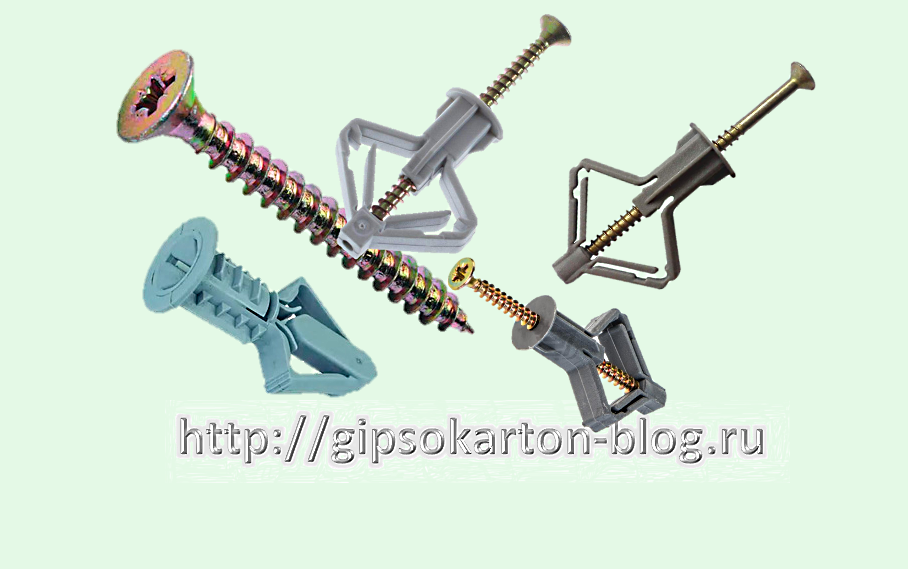

Дюбель-бабочка

По размерным характеристикам выделяют:

1. 8/28 мм. Самый маленький, подходит для крепления нетяжелых предметов. Саморезы не входят в комплект. Приобрести надо отдельно, размер 3,5 х 35 мм.
2. 10/50 мм. Саморезы с размером 3,5 х 55 мм. Выдерживает нагрузку до 24 кг. Подойдет для крепежа мебельных полок и шкафчиков.
3. Металлический дюбель-бабочка. Второе название – Молли. Подходят для использования на стенах из полых материалов. Размерный ряд от 4/21 до 6/80.

Соблюдая все правила по креплению, «бабочки» служат прочностью длительное время

Подробнее узнать о размерах и видах дюбеля-бабочки можете на нашем сайте.

Советуем посмотреть видео о процессе крепления «бабочки».

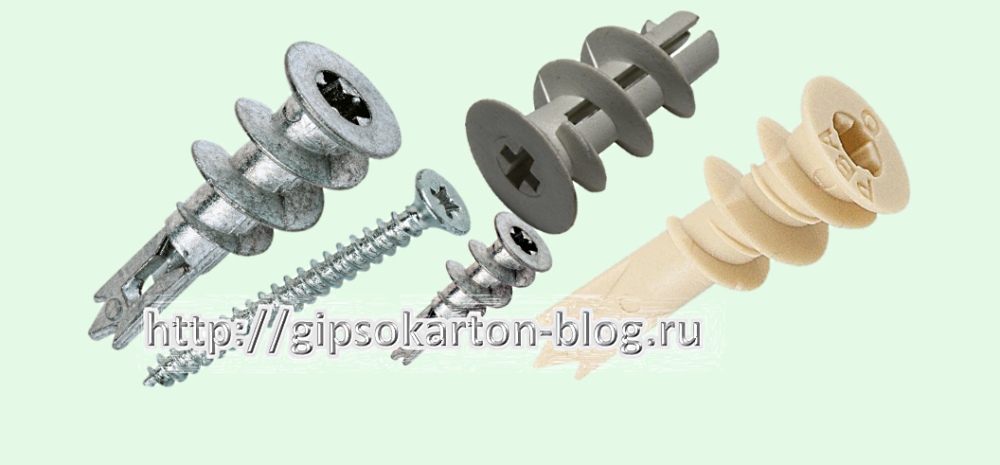

Дрива

Выпускают два вида метизов: со сверлом и без него, из нейлона, металла. Для подвешивания тяжелых предметов на гипсокартонную поверхность применяют оцинкованную деталь.

Форма – конусовидный цилиндр. Шаг резьбы – крупный. Шляпка плоской формы с крестообразным шлицем. Применяют при монтаже малогабаритных нетяжелых конструкций. Размеры 12 х 38, 12 х 42, 14 х 38, 15 х 29.

Кнауф-Хартмут

Крепеж состоит из:

• профиля П-образной формы;
• пластиковых усиков и втулки;
• винта с размерами 5/60 мм.

• просверлить отверстие в стене;
• ввести в отверстие пластину-профиль при помощи направляющих усиков;
• усики обломить;
• вкрутить винт.

Выдерживает нагрузку до 55 кг.

Крепежный элемент для монтажа тяжелых предметов

«Fischer Pd»

Крепежное устройство для работы с гипсокартоном и профилем. Пластиковый цилиндр с гильзой и боковыми лопастями. Принцип работы:

• просверлить отверстие, диаметр равен размерам гильзы;
• вставить фишер;
• зафиксировать шурупом.

Крепление выдерживает до 16 кг. Размеры – 10/28.

При фиксации боковые лопасти должны быть раскрыты и прижаты к основанию с тыльной стороны

Зонтик

Получил свое название из-за принципа работы. После фиксации в отверстии, боковые лопасти разгибаются и крепеж выглядит как раскрытый зонтик. Это способствует распределению нагрузки, возможности выдерживать большой вес.

Химические анкеры

Представляет собой патрон с капсулой, содержащей клеящую жидкость. При механическом воздействии капсула лопается, клей попадает в отверстие.

Особенности конструкции

Дюбель состоит из нераспорных и распорных частей

Дюбель-бабочка производится из пластика и нейлона. Материалы недорогие, что обеспечило высокую популярность этого вида крепежа. Он состоит из нескольких конструктивных элементов, каждый из которых выполняет определенную функцию:

• начальная нераспорная часть – снабжена стопорными ребрами, которые предохраняют от проворачивания;
• деформационная часть – которая «сламывается» или скручивается при вкручивании самореза; некоторые разновидности могут также иметь небольшие усы;
• концевая нераспорная часть – обеспечивает фиксацию и деформацию дюбеля.

Факт! Самый распространенный дюбель-бабочка размером 8×50: 8 мм – диаметр, 50 мм – длина.

Дюбель-бабочку можно установить на одинарный или двойной слой настенного гипсокартона, соответственно, толщиной 10-12 мм или 20-24 мм.

Как закрутить саморез в гипсокартон

Главное отличие саморезов для дерева – редкая резьба, в отличие от их аналогов, предназначенных для металла. Такой крепеж может быть черного, золотистого и белого цвета. Так, если необходимо прикрутить золотистую петлю на двери, то соответственно выбирается золотистый саморез.

В большинстве же случаев выбор падает на черный саморез.Если металл слишком толстый, то лучшим вариантом будет предварительное просверливание отверстия сверлом/дрелью, а после закручивание в него крепежа. Такой метод не связан с какими бы то ни было проблемами.Также очень удобно иметь при себе небольшой магнит. В таком случае они будут всегда под рукой и не потеряются во время работы в труднодоступных местах.

Что это такое

Штифт-бабочка состоит из винта и пластиковой детали, напоминающей крылья бабочки. Особенность этого крепежа в том, что при вкручивании крылья расправляются и прижимаются к обратной стороне гипсокартонного листа. Это распределяет нагрузку, что является большим преимуществом для такого хрупкого материала, как гипсокартон.

Этот дюбель-гвоздь также имеет специальные канавки, которые предотвращают его скручивание в гипсокартоне. Кроме того, на внутренней стороне головки имеется ребристая канавка, которая предотвращает переворачивание крепежа.

Он отличается от других дюбель-гвоздей весом, который он может выдержать. Допустимая нагрузка — до 20 кг.

Булавка «бабочка» может быть:

• металлическим;
• пластиковым;
• нейлоновым.

Наиболее распространенным типом является пластиковый штифт. Наиболее распространенным типом штифта является пластиковый штифт. Преимуществом пластиковых и нейлоновых крепежей является их долговечность: они не ржавеют. Однако лучше не вешать на них тяжелые предметы.

Металлические «бабочки» встречаются реже и стоят дороже своих аналогов, но они способны выдерживать большие нагрузки. Некоторые производители покрывают их специальными антикоррозийными средствами, что также является преимуществом.
