Дымоход для газового котла в частном доме: 4 вида

Устранение возможных неисправностей

В морозные дни возможно обледенение конденсата на выходе из системы удаления дыма. Наиболее сложная ситуация, когда лёд заполняет пространство между трубами, затрудняя подачу воздуха на горение. Это явление значительно снижает эффективность работы котельного оборудования.

В какой-то степени помогает утепление. Но наиболее эффективное решение заключается в присоединении к трубе выхлопа насадки, удлиняющей и сужающей её.

За счёт создания дополнительной тяги конденсат буквально вылетает вместе с дымовыми газами. Некоторые современные котлы снабжаются такими насадками в стандартной комплектации.

Вторым вариантом решения является снабжение дымоотвода сборником конденсата, представляющим из себя отвод небольшого диаметра в нижней части коаксиального дымохода.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Из какого материала лучше выбирать дымоход?

Материалов, используемых в производстве дымоходов для частных домов на сегодняшний день существует множество

Но так как нам нужен надежный дымоход конкретно для газового котла, при выборе стоит обратить внимание на следующие критерии:

• Нужно выбирать такой материал, который будет устойчив к различным внешним факторам, например, огню, влаге, различным кислотам, которые могут выделяться в процессе горения;
• Газопроницаемость должна быть равна нулю – это один из важнейших критериев выбора при покупке дымохода для газового котла;
• Вес материала: лучше всего подбирать те варианты, которые не окажут воздействия на стены и фундамент дома.

Под вышеописанные критерии наиболее всего подходит дымоход из кислотостойкой нержавеющей стали – отвечает, как по критериям прочности, так и легкости конструкции.

 Остановимся подробнее на каждом из представленных сегодня на рынке материалах.

Дымоход из нержавейки

Как мы выяснили, данный вид материала является наиболее удачным решением для газового котла. Нержавеющая сталь устойчива к различного рода внешним факторам, при этом обеспечивая хороший уровень тяги. При желании такого вида дымоход можно без проблем установить и своими силами, так как он имеет совсем небольшой вес. Помимо этих плюсов у стального дымохода также есть еще одно неоспоримое достоинство – долгий срок службы. При правильной эксплуатации такой дымоотвод способен прослужить до 15 лет.

Также встречаются дымоходы из оцинкованной стали, которые во многом уступают предыдущим. Главным образом отличие заключается в устойчивости к горячим и влажным испарениям с повышенной кислотностью – оцинкованная сталь быстро разрушается под таким воздействием, а значит замена потребуется намного быстрее.

Дымоход из керамики

Безусловные лидеры среди дымоотводов по сроку службы – способны прослужить до 30 лет. Встречаются также модели с внешним стальным контуром европейского производства.

Конструкция обладает и серьезными недостатками: внушительный вес подойдет далеко не всем строениям, а также такой дымоход нужно устанавливать строго вертикально для формирования максимального уровня тяги, что также реально осуществить не во всех случаях.

Коаксиальный дымоход

Одна из наиболее современных версий дымоотводов. Обладает высокой эффективностью и уровнем безопасности, но и достаточно высокой стоимостью.

Такой дымоход для газового котла за счет своей конструкции с помощью двух труб сразу и берет воздух для процесса горения, и выдувает дым. Такие дымоходы обязательны при установке котла с закрытой камерой сгорания, но, как уже было сказано, их трудно отнести к бюджетному ценовому сегменту.

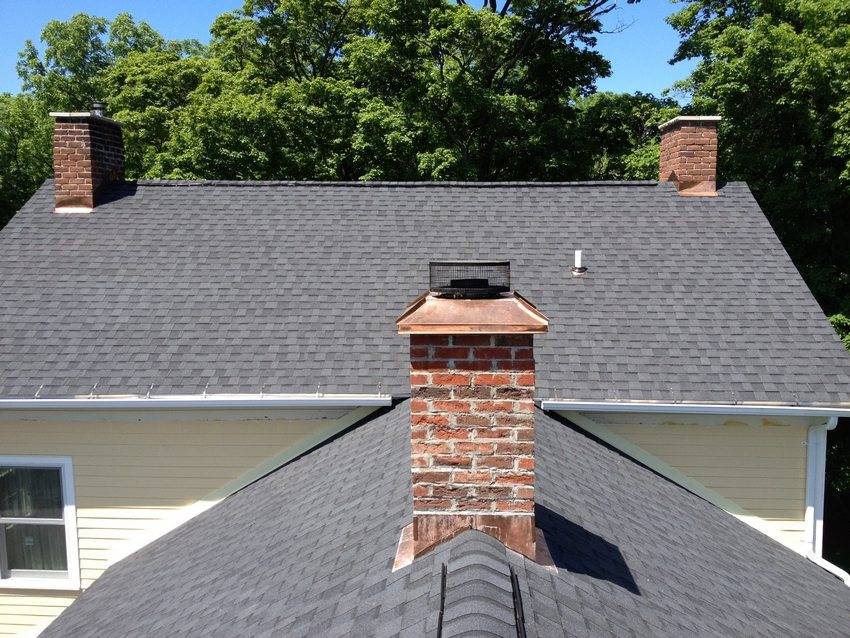

Дымоход из кирпича

Одна из наиболее неподходящих конструкций для такого рода оборудования, как газовый котел, так как довольно сложна в монтаже, недолговечна и требует регулярного обслуживания.

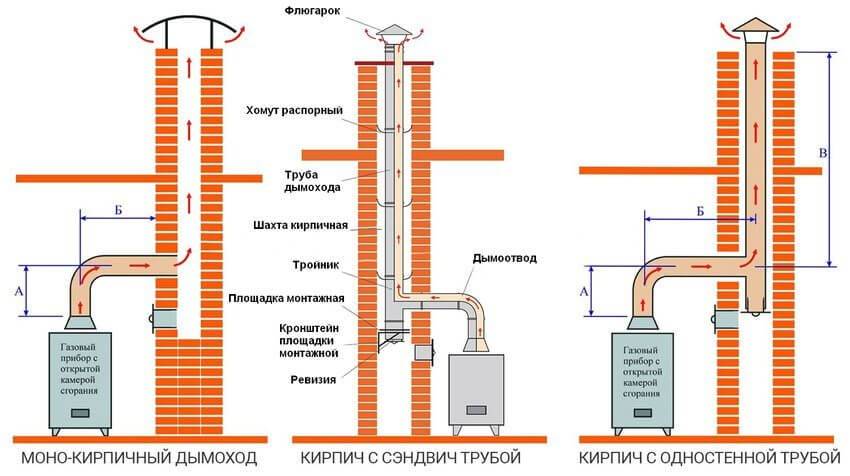

Существует версия с стальным корпусом внутри, то есть с так называемым «гильзованием», позволяющая достичь лучшей тяги. Такой вариант подойдет тем, кто устанавливает газовый котел в дом, где давно был установлен кирпичный дымоход. Таким образом, кирпичные стенки будут выполнять защитные функции, в то время как основная задача по созданию тяги ляжет на внутреннюю часть из нержавеющей стали.

Асбоцементная труба в качестве дымохода

Также относится к неэффективным решениям, так как обладает небольшим сроком эксплуатации, сложностью монтажа и установки и при длительном использовании асбоцементный материал может вызвать возгорание или взрыв. Асбоцементные трубы на сегодняшний день используются редко неслучайно – на рынке представлен большой выбор намного более безопасных и надежных моделей, не вызывающих беспокойство по поводу срока их службы.

Советы специалистов

Сегодня рассмотрим советы профессиональных печников в вопросе герметизации и утепления дымоходов из нержавеющей стали.

Герметизация и утепление

1. Отдавайте предпочтение только специальным высокотемпературным герметикам для дымоходов (не следует путать с термостойкими). Предельный показатель температурной стойкости указывается на упаковки.
2. Герметиком обрабатываются внутренние швы сборных модулей, предварительно тщательно подогнанных друг под друга.
3. Работы по герметизации нельзя проводить при температуре окружающей среды ниже 5⁰C.

Теплоизоляция дымоходного контура проводится с целью смещения точки росы (места образования губительного и токсичного конденсата) ближе к выходному отверстию, что уменьшает объём конденсата в системе.

В качестве утеплителя нужно использовать специальный огнестойкий материал, отличающийся:

• пластичностью, позволяющей его легко обмотать вокруг трубы и закрепить с помощью хомутов, проволоки и пр.;
• лёгкостью, чтобы не превышать коэффициент допустимой несущей нагрузки на систему;
• влагостойкостью, если он используется на улице.

Требования государственных нормативов

При проектировании учитывают размер дымохода для газового котла, геометрию, уклоны и иные характеристики. При монтаже котельного дымоотвода выполняют государственные требования нормативных материалов СНиП, санитарной безопасности и инструкцией завода-изготовителя котла. Сечение дымохода для газового котла обязано согласовываться с выходным котловым патрубком.

Основные требования к дымоходам для газовых котлов:

1. Установка конденсатоотводчиков, для сбора конденсата на трубе газового котла. Устанавливаются внизу трубы из химстойкого пластика либо из нержавейки.
2. Выполнение необходимых уклонов, снижение поворотов.
3. Наилучшим для напольного устройства является вертикальное расположение, не имеющей отводов. Практически достигнуть подобного расположения получается не всегда. Отклонение от вертикального направления разрешается не больше 30 градусов.
4. Газоплотное соединение, чтобы угарный газ не смог проникать в жилые комнаты.
5. Труба дымохода для газового котла должна подниматься над коньком стрехи свыше 0.50 м, а расстояние от кромки парапета до газоотвода, не выше 150 см.
6. Когда не существует способа вывода конструкции сквозь потолочное перекрытие и крышу здания, применяют коаксиальные газоходы. С выводом уходящих газов сквозь стенку.
7. На этапе монтажа системы потребуется учесть требования противопожарной защиты, в местах прохождения системы через строительные конструкции, они обязаны быть теплоизолированы.
8. Устанавливают дефлектор на дымоход газового котла.
9. Газовые котлы без дымохода в эксплуатацию не допускаются.

Как проверить тягу в дымоходе газового котла

Тяга — один из основных показателей правильного функционирования дымохода. Ее эффективность зависит от таких параметров:

сечение дымоотводной трубы — нагретые газы быстрее выводятся при меньшем сечении, однако если оно будет слишком мало, есть угроза проникновения продуктов сгорания в помещение. Если сечение дымохода необоснованно велико, может создаться эффект обратной тяги;

Внутренняя поверхность канала кирпичного дымоотвода должна быть гладкой

• скопление большого количества сажи на стенках ствола — за счет этого уменьшается рабочее сечение, что приводит к уменьшению скорости вывода угарного газа;
• большое число поворотов в системе — любой из поворотов трубы тормозит движение отработанных газов;
• недостаточная герметичность дымохода — наличие небольших трещин, зазоров способствует проникновению в систему холодного воздуха, который препятствует быстрому выведению дыма;
• погода — высокая влажность и пониженное атмосферное давление могут стать причиной уменьшения тяги.

Проверить состояние тяги можно несколькими методами. Если диагностику проводят профессионалы, они пользуются анемометром — прибором для измерения скорости движения газов. В быту пользуются так называемыми народными способами:

• визуальный осмотр — если в помещении наблюдается задымление, значит, имеет место обратная тяга;
• с помощью тонкого листа бумаги — его подносят к смотровому окну: чем сильнее бумага притягивается, тем лучше тяга;
• пламя свечи — зажженную свечу подносят к каналу и пламя задувают. Направление дыма от погасшей свечи в сторону дымохода свидетельствует о хорошей тяге.

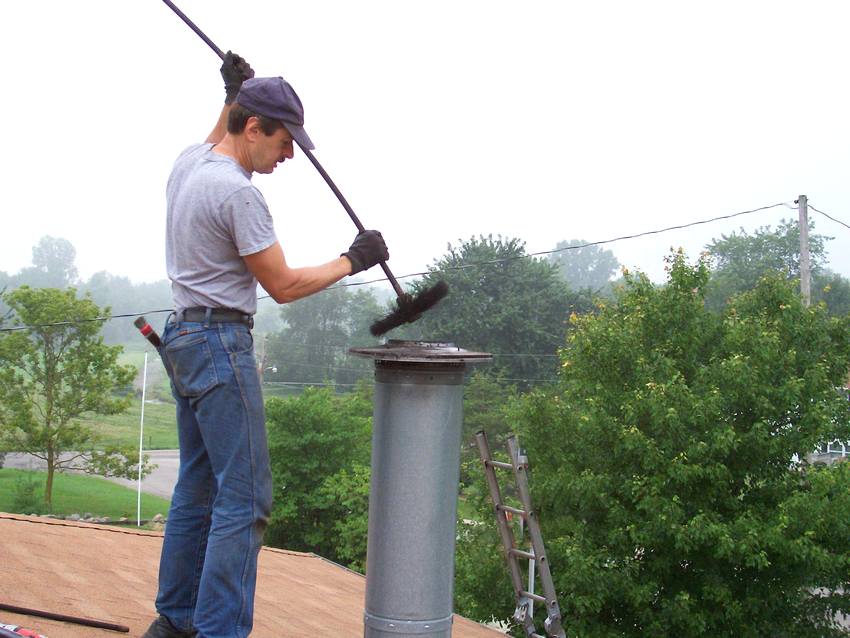

Процесс прочистки дымоотвода от сажи

В зависимости от причины, по которой наблюдается слабая тяга, проводят мероприятия по ее улучшению. Прочистка канала от сажи производится с помощью специального приспособления, состоящего из ерша, грузила и каната. Устройство опускают в канал и поступательными движениями прочищают его по всей длине. Чтобы добиться полной герметизации кирпичного дымохода, необходимо устранить все трещины, образовавшиеся в результате разрушения кладки.

Достоинства и недостатки использования

Рассмотрим положительные и отрицательные характеристики.

Плюсы:

• Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
• Экономичность использования топлива и более высокий КПД оборудования.
• Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
• Быстрый монтаж и введение в эксплуатацию.
• Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
• Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

• Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
• Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
• Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
• Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
• Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

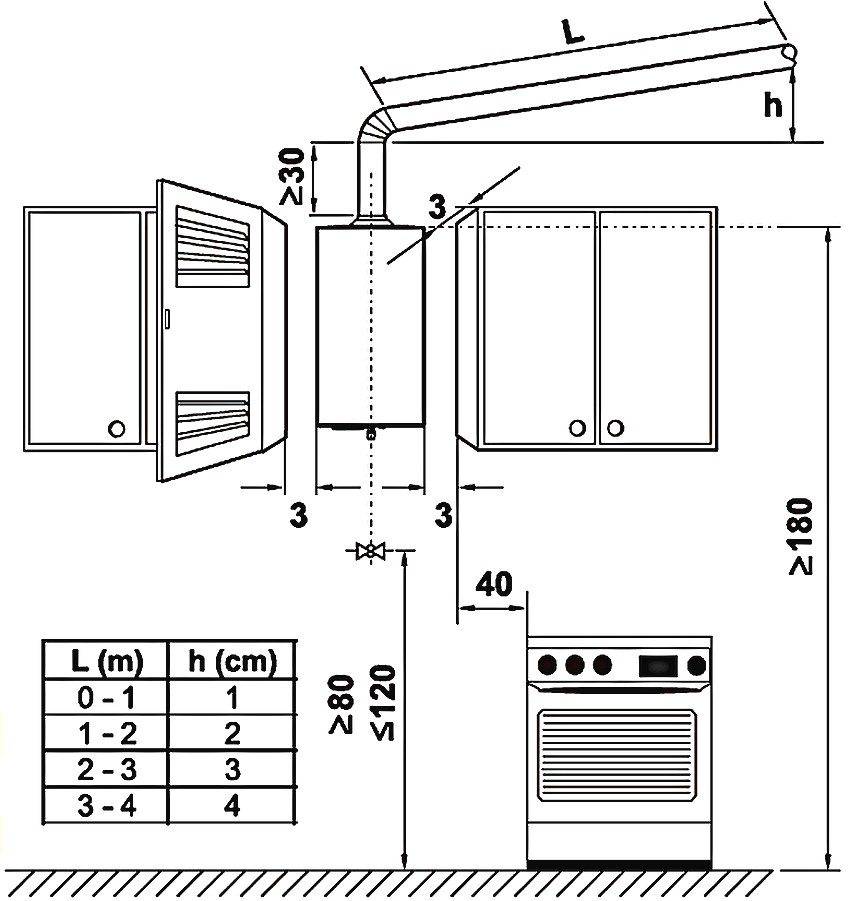

Устройство дымохода для настенного газового котла

Принцип работы коаксиального дымохода выглядит следующим образом.

По внутренней, меньшего диаметра, трубе производится отвод продуктов из камеры сгорания. В процессе отвода дымовые газы охлаждаются за счёт холодного воздуха в наружной трубе, что снижает пожароопасность.

По внешней, большего диаметра, трубе подаётся уличный воздух к горелке. За счёт температуры уходящих газов воздух к горелке подаётся уже подогретым, что увеличивает КПД отопительного агрегата.

Главное отличие дымохода настенного котла от системы дымоотведения напольного котла состоит в отсутствии вертикальной дымовой трубы. Это обусловлено тем, что горелки настенных котлов с закрытой камерой сгорания снабжены вентиляторами. Для поддержания процесса горения не требуется дополнительная тяга, которая в напольных котлах создаётся за счёт длины и диаметра дымовой трубки.

Важным преимуществом отопительной системы на основе настенного газового котла над аналогичной с напольным — является отсутствие необходимости сооружения приточно-вытяжной вентиляции. Как следствие, настенный — с закрытой камерой сгорания можно разместить, например, на кухне, параметры которой удовлетворяют действующим нормам и правилам.

В стандартную поставку системы дымоудаления настенного газового котла, как правило, входит:

• коаксиальная труба из 2 сегментов: один для вертикального участка от котла, второй для горизонтального, для вывода через стену;
• поворотное колено 90 градусов, 1 штука;
• герметичные прокладки, обжимные хомуты;
• декоративные накладки, как опция.

В некоторых случаях может потребоваться дополнительное приобретение удлинителей коаксиальной трубы, второго поворотного колена на 90 или 45 градусов, тройника для присоединения двух котлов к одному дымоходу.

Коаксиальные трубки и соединительные элементы к ним изготавливаются из стали и окрашиваются белой жаростойкой эмалью. Некоторые производители изготавливают наружный элемент из пластика для лучшей теплоизоляции. Наиболее распространённый типоразмер коаксиального: диаметр наружной трубы 100 мм, внутренней — 60 мм. Трубы большего диаметра встречаются на конденсационных котлах, обладающих наиболее высоким КПД и низкой температурой выхлопных газов. Увеличение диаметра в таких котлах является мерой для снижения количества образующегося конденсата.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики

В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода

Схема: устройство коаксиального дымоходаВнимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением

Какой лучше газоход выбрать при покупке

Газовые котлы оснащаются одной из 2-х типов топочных камер: открытой либо закрытой. Снаружи нагревательные установки практически ничем не отличаются, но принцип функционирования у них отличается. Осуществляют выбор дымохода в зависимости от разновидности используемой топки.

Разработчики котлоагрегатов в заводской документации, как правило, обозначают наименьшие габариты газохода для котельного оборудования и прочие параметры к дымоотводному комплексу.

К примеру, при монтаже источника теплоснабжения на мансарде, для отвода продуктов сгорания рационально подобрать стальной дымопровод, обладающий небольшим весом и не требующий выполнения укрепления перекрытий.

Правильно выбирать котлоагрегат и дымоотводящую трубу до начала возведения жилья, чтобы предварительно выполнить требуемые для их инсталляции изменения в конструкционных элементах строения.

Подбор оборудования и безошибочный расчет дымохода для газового котла лучше поручить специалисту, а если котел будет работать на газовом топливе, то потребуется выполнение проекта установки котлоагрегата с дымоотводом, иначе горгаз не выдаст разрешение на подачу газа к такому источнику отопления.

Особенности монтажа

Камин горизонтального типа довольно прост в установке, к тому же он занимает гораздо меньше места. Чтобы получить работу максимально качественно, нужно соблюдать ряд требований:

1. Наружная труба должна находиться на высоте 2 метров над землей.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. По вертикали и горизонтали должно быть не менее 0,5 метра.
3. Если над вентиляционным отверстием есть окно, расстояние от его нижней части должно быть не менее одного метра.
4. Под коаксиальной трубой должно быть свободное пространство не менее 1,5 метра. На этом расстоянии не должно быть препятствий, столбов, стен или заборов.
5. Если нет приемника для сбора конденсата, трубу нужно укладывать с уклоном к земле. Его угол должен составлять от 3 ° до 12°.
6. запрещено вести канал в любом другом месте, кроме улицы.
7. Если газовые трубы и части дымохода проходят рядом, необходимо выдерживать между ними расстояние 20 см.

Дымоход можно разместить под навесом или под балконом. Чем ближе дымоходное отверстие к балкону, тем длиннее должна быть внешняя часть трубы. Бытует мнение, что при горизонтальной схеме монтажа длина дымохода не должна быть больше 3-х метров. Это не всегда правда. Некоторые виды оборудования имеют длину 4-5 метров.

Чтобы установить коаксиальный дымоход своими руками, нужно запастись необходимыми материалами. Список инструментов может варьироваться в зависимости от ситуации, но чаще всего необходимы следующие инструменты:

• сами трубы;
• соединительный адаптер между дымоходом и котлом;
• рубашка, колено;
• фиксирующие зажимы для эффективной фиксации деталей.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать пошаговой инструкции:

1. Во-первых, нужно поставить на место газовый котел и на внешней стороне стены здания наметить центр предполагаемого выхода трубы.
2. Теперь необходимо временно снять котел и проделать отверстие в опорной стене с помощью перфоратора и фрезы. Его диаметр должен быть на 20 мм больше, чем размер внешней трубы.
3. К выходу котла необходимо подключить переходник. При подключении использовать уплотнительную прокладку. Затем с помощью шурупов или саморезов прикрепите переходной фланец к поверхности котла.
4. Шланг необходимо подсоединить к внешнему штуцеру адаптера. Чтобы создать надежное решение, не используйте герметики.
5. обязательно проверьте герметичность соединений и крепление крепежных элементов. Если все сделано правильно, труба вводится в дыру в стене.
6. Теперь котел можно вернуть на прежнее место и закрепить на стене. Дымоход необходимо устанавливать с уклоном 3-5 градусов в сторону улицы. Его следует закрепить в стене небольшими камнями.
7. Отверстия между наружным кожухом и стеной необходимо заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отходы выходят через герметичный канал, а забор воздуха происходит снаружи, необходимо обеспечить хорошую вентиляцию помещения, в котором находится котел. Это позволит поддерживать идеальный уровень влажности в помещении, что положительно скажется на работе оборудования и продлит срок его службы.

Какой бы качественной ни была система, через некоторое время она может выйти из строя. Если в котельной случится небольшая неисправность, при хорошей вентиляции окись углерода выйдет наружу естественным образом. В этом случае значительно снижается риск отравления газом.

Коаксиальный дымоход надежен, эффективен и прост в установке. Чтобы система работала эффективно, необходимо соблюдать требования по установке и соблюдать инструкции по эксплуатации.

Монтаж рекомендации и схемы основные этапы монтажа дымохода

Рассмотрим устройство дымохода из труб оцинкованных, как самый популярный тип дымоотвода. Существует два способа его монтажа в загородном доме:

• монтаж внутри дома;
• монтаж снаружи дома.

Общие требования

Некоторые важные моменты при устройстве дымохода для газового котла в загородном доме

Особое внимание уделяется устройству теплоизоляции в местах прохода дымоотвода рядом с горючими элементами конструкций перекрытия и кровли

Проходные патрубки защищаются базальтовой ватой с фольгированной поверхностью. Вата закрепляется мастикой огнестойкой. По периметру укладывается вата минеральная в местах прохода трубы через перекрытия, стены и т.д.

Герметичность стыков можно проверить старым «народным способом» из мыльного раствора. При появлении пузырей, следует срочно выполнить полную герметизацию базальтовой ватой, иначе эксплуатация дымохода может привести к пожару.

Монтаж дымохода внутри дома

Более сложный вариант, выполняется при невозможности устройства дымоотвода снаружи или при монтаже котла в помещении кухни.

Пошаговая инструкция монтажа дымохода внутри помещения:

1. Выполняется разметка и устройство отверстий в перекрытии и кровле дома.
2. Монтируется переходник к патрубку газового котла.
3. Устанавливается тройник с ревизией.
4. Постепенно выполняется монтаж трубопровода с использованием при проходе через перекрытие дома специального патрубка защиты.

До горючих материалов перекрытия и кровли устраивается теплоизоляция из минеральной ваты. Это очень важный пункт при устройстве дымохода, от этого зависит пожарная безопасность здания.

5. Стыки трубы закрепляются к стенам и стропилам хомутами.
6. Монтируется специальный проходник для кровли.
7. Поднимается дымоход на проектную высоту.
8. Устанавливается защитный зонт или дефлектор.

Монтаж дымохода снаружи дома

Этот способ более простой при монтаже и более пожаробезопасный.

Пошаговая инструкция монтажа дымохода снаружи помещения:

• К патрубку газового котла монтируется специальный элемент для прохода через наружную стену дома.
• Выполняется разметка и устройство отверстия в стене под размеры проходника.
• Монтируется труба дымоотвода из помещения дома (котельной).
• Устраивается изоляция этого места, закрывается с обеих сторон стены пластинами (можно сделать самостоятельно, а не приобретать отдельно на рынке).
• Монтируется тройник с заглушкой и ревизией, закрепляется тройник при помощи кронштейна и хомута.
• Выполняется монтаж трубы на требуемую высоту.
• Кронштейнами и хомутами закрепляются все элементы дымохода, для усиления конструкции дополнительно закрепляются все стыки соединительных частей дымоотвода.
• Монтируется защитный от дождя и снега наконечник.
• Вся наружная часть защищается термостойкой краской, которая значительно продлевает срок эксплуатации элементов дымохода.

Установка коаксиального дымоотвода

Такие дымоходы устанавливаются для котлов с закрытой камерой сгорания. Комплектуются такими дымоотводами двухконтурные котлы, их можно устанавливать в многоквартирных домах. Монтаж трубы можно выполнить как горизонтально,  так и вертикально.

Также снабжены ими и котлы напольного типа. Их называют «бездымоходными».

Дымоход разделен на две части. По одной выводятся отработанные газы, а по второй в камеру сгорания поступает свежий воздух. Для таких котлов не требуется монтировать вытяжную трубу.

При установке коаксиального дымохода в стене требуется сохранять уклон в несколько градусов. В таком случае конденсат, который образуется, не будет затекать в котел.

Особенности подключения керамического дымохода

Керамические дымоходы обладают большим сроком службы. Также было сказано выше монтаж таких дымоходов выполняется строго вертикально.

Важным моментом при монтаже керамического дымоотвода является его соединение с металлической трубой газового котла.

Для так называемой стыковки используется специальный переходник. Такой переходник обеспечивает безопасное соединение металла с керамикой. Также для соединения используется одностенная труба. У нее большой коэффициент теплоотдачи. Поэтому горячие газы с камеры сгорания успеют остыть, прежде чем пройдут через переходник. Тем самым дымоотвод не разрушится и прослужит дольше.

Правила установки дымохода для газовой колонки

Залогом безопасной работы газового водонагревателя является правильная вытяжная система. Для колонки используют дымоходы, которые выводят продукты сгорания в дымоотводный канал или непосредственно в атмосферу. Для вывода отработанных газов используют такие виды труб:

• гофрированная труба — легко монтируется, гибкость материала позволяет
  вытягивать его до 2-3 м в длину, а также удлинять путем соединения нескольких отрезков гофры;
• труба из алюминия — проста в монтаже, устойчива к воздействию конденсата, нуждается в дополнительной теплоизоляции;
• коаксиальные дымоходы — цена таких систем может быть уменьшена за счет возможности вывода трубы через стену. Это сокращает расход материала и затраты на монтаж. Главное преимущество такого дымохода в том, что в процессе работы всего оборудования не участвует воздух из помещения.

Рекомендации для установки газовой колонки

Основные требования к монтажу дымоотводных труб для газовых колонок:

• эксплуатация приборов запрещена без надежно зафиксированного в нем дымохода;
• тяга внутри системы дымоотвода должна быть постоянной;
• материал труб должен быть негорюч, устойчив к коррозии, действию конденсата и высоких температур;
• наружный участок дымоотвода должен иметь вертикальное расположение;
• конструкция должна быть герметична, чтобы избежать попадания угарного газа в помещение;
• вытяжная труба должна быть смонтирована в открытом месте для быстрого устранения неисправностей, если понадобится;
• дымоотводная труба должна располагаться выше уровня кровли как минимум на 0,5 м;
• категорически запрещено использовать для отвода продуктов горения вентиляционные системы, пространство между этажами, чердаки.
