Лучшие дымовые трубы для котельных: 4 вида

Использование дымовых труб

Конструктивные особенности

Кроме внутреннего оборудования важной деталью также является дымоход, который монтируется на тепловой установке. От того, насколько точно был выполнен расчет дымовой трубы котельной, и насколько правильно была установлена эта конструкция, во многом зависит эффективность работы всей системыСуществует несколько разновидностей таких труб:

• Фермовые. Внутренний дымоход крепится к самонесущим стальным фермам, установленным на грунте и закрепленным с помощью глубинных анкеров либо анкерной корзины в монолитном железобетонном основании.
• Самонесущие. Собираются из нескольких дымоходов, окруженных теплоизоляционным контуром и закрепленных внутри стальной самонесущей обечайки. Наружная конструкция несет статическую нагрузку а также сопротивляется ветровым воздействиям.

Элементы самонесущего дымохода

• Фасадные. Наиболее простые в монтаже, некоторые из них могут быть установлены даже своими руками. Представляют собой сборный или монолитный стальной дымоход, закрепленный либо непосредственно на стене, либо на системе стеновых кронштейнов.
• Мачтовые. В качестве дымовыводящего канала используется бесшовная толстостенная стальная труба, нижняя часть которой фиксируется анкерами на цокольной плите. Для сопротивления ветровым нагрузкам конструкция закрепляется растяжками из тросов.

Фасадная конструкция

Нужно отметить, что большинство подобных конструкций обладают значительными габаритами и массой. Вот почему монтаж или демонтаж котельной трубы выполняют в основном специализированные организации. Исключение составляют лишь небольшие дымоходы частных домов, а также упоминавшиеся выше фасадные малогабаритные системы.

Расчеты основных параметров

Для проектировки и возведения эффективно работающего дымохода необходимо заранее рассчитать его основные параметры, к которым относятся высота дымовой трубы котельной и ее внутренний диаметр. Проще всего это сделать с помощью специальных программ-калькуляторов, которые можно найти в сети, но и без них можно узнать хотя бы приблизительные цифры.

Для бытовых котельных небольшой мощности исходные данные будут примерно одинаковыми:

• Входящая температура газа – до 200С.
• Движение газа в трубе – 2м/с и более.
• Высота по СНИП – не меньше 5 м от колосника и не ниже 0,5 м от конька (для промышленных моделей – минимум на 5 м выше чем самый высокий объект в радиусе 25 м).
• Естественный напор газа – 4 Па и более.

В качестве примера рассчитаем диаметр стальной изолированной трубы (тепловой коэффициент В = 0,34), необходимой для работы котельной, в которой в час сжигается 10 кг дров с влажностью 25% и температурой на выходе 150С.

Объем газов, необходимых для сгорания топлива – 10м3/кг:

• Вычисляем объем газов на входе в трубу в секунду по формуле Vr= m*V*(1+t/273)/3600, где m –масса топлива, а V – объем газа.
• Получаем Vr = (10*10*1,55)/3600 = 0,043 м3/с.
• Используя формулу объема цилиндра, определяем квадрат диаметра D2 = (4∙0.043)/3,14∙2 = 0,027.
• Следовательно, минимальный диаметр дымохода составит 0,165 м.

Как видите, вычисления даже одного параметра достаточно сложны. Это – еще один аргумент в пользу того, что проектировкой дымоходов, особенно рассчитанных на поддержание работы котельных с высокой мощностью, должны заниматься профессионалы.

Молниезащита

Учет всех особенностей при составлении проекта, правильный монтаж, регулярное обследование дымовых труб котельных для выявления дефектов и своевременного их устранения являются обязательными условиями для эффективной работы. Однако иногда причиной выхода системы из строя могут стать внешние факторы.

Одним из таких факторов является молния, и потому высокие трубы нужно защищать от ее воздействия:

На неметаллических дымоходах монтируют стальные или омедненные молниеулавливающие стержни. Их количество может варьировать от одного (сооружения до 50 м) до трех (от 150 м и выше). В ряде случаев стержни заменяют стальными кольцевыми накладками, которые крепятся на торце.

Схема молниезащиты неметаллической конструкции

Для бетонных труб роль молниеотводов играет внутренняя арматура. Чтобы повысить эффективность ее функционирования, верхние края стержней соединяют сварным способом. Стальная труба сама по себе играет роль молниеотвода

Естественно, в этом случае важно обеспечить качественное заземление

Правила устройства прохода трубы дымохода через кровлю

Следующим вопросом, способным вызвать затруднения при монтаже дымохода, является его проход через кровлю. Приступая к выводу трубы для дымоходов, необходимо знать главные нормативные правила.

Специалисты советуют располагать проход дымовой трубы через кровлю ближе к самой высокой точке крыши. При этом расстояние между «коньком» крыши и серединой дымохода должно составлять не менее 1,5 м. А возвышаться над «коньком» дымовая труба для котельных частного дома должна на 0,5 м. Эти правила «удобны» тем, что на участке крыши вокруг трубы дома не будет собираться большая корка снега, при таянии увеличивающая риск протечки кровли.

Устройство прохода дымоотвода через кровлю имеет особенности, зависящие от формы дымовой трубы и материала её изготовления. Оформление узла в месте, где произведен проход кирпичной трубы через кровлю, имеет совершенно другие методы заделки, чем в случае с металлическими или керамическими дымоходами.

Важным фактором является расстояние между стропилами и кровлей. Оно, как правило, составляет около 25-30 см. В том случае, если кровля выполнена из возгораемых материалов, между поверхностью крыши и стенкой дымохода соблюдается зазор в 13-25 см. При невозгораемой кровле этот показатель может быть минимальным.

В месте, где дымоход проходит через кровлю, не должно быть щелей

Если крыша имеет уклон, соответственно, проход трубы через кровлю также должен производиться под наклоном. Для этого нужно использовать эластичные проходки, которые также дают эффект герметизации. Кровельные проходки имеют вид многоступенчатой пирамиды. Если планируется проход металлической трубы через кровлю, лучше использовать уплотнительные элементы из эластичного алюминия. Они хорошо совмещаются с любыми кровельными материалами.

Проходки могут быть разной конфигурации и размера. Какую из них выбрать лучше в том или ином случае – определят следующие правила:

• прямые уплотнители используются на плоских крышах и кровлях с небольшим уклоном (до 25 градусов);
• угловые проходки с закреплением фланца под углом до 20 градусов применяются для крыш с уклоном более 25 градусов.

Лучше всего место прохода трубы через кровлю обрамлять универсальными проходками, имеющими возможность изменения конфигурации.

Металлические и силиконовые уплотнители крепятся к кровле с помощью заклепок или саморезов. Фланец укрепляется герметиком. Проход квадратной трубы через кровлю дома можно оформить при помощи разборного фартука – проходки-кожуха из металла.

Обеспечение собственного дома теплом – задание не из легких, и наиболее важный момент в нем – это вывод продуктов горения топлива из котла. К выбору материалов для дымохода и его монтажу нужно подходить со всей ответственностью, предварительно изучив правила и требования к установке таких систем. Несоблюдение норм приведет к проблемам с отоплением, а в худшем случае – к проникновению дыма в жилые помещения, что очень опасно для здоровья и жизни.

https://youtube.com/watch?v=yiE9tIl-dYo

Причины разбора дымовых труб и технология

Со временем трубы изнашиваются. В результате повышается риск обрушения, разрушения не только дымоотвода, но и близлежащих строений. Ответственность за рухнувшую конструкцию возлагается исключительно на владельца объекта.

Поэтому при существенном износе проводится демонтаж. Сначала проводится осмотр объекта. Оценивается состояние, выбирается способ проведения последующих работ. Владелец газоотвода получает разрешение на проведение сноса. Выбирают метод сноса:

• направленный взрыв с последующей уборкой завала;
• отбойка по частям и секциям;
• свалка отбиваемых частей внутрь или наружу;
• использование специальных опор.

В момент сноса обеспечивается эвакуация людей с объекта, прилегающих территорий.

Расчет параметров трубы

Перед монтажом системы проводится расчет габаритов газоотвода. Определяют аэродинамические характеристики. Учитывается мощность котельной установки для расчета диаметра газоотвода. Рассчитывается скорость поступления воздуха в канал. Если этот показатель при естественной циркуляции недостаточный, я рекомендую обеспечить нормальную тягу при помощи дымового насоса.

Если циркуляция масс осуществляется за счет специальной техники, высота трубы значения не имеет

Если система обустраивается по принципу самотяги, важно выполнить правильный расчет

Определение пропускной способности

Расчет и расположение типового газоотвода регламентируется СНиП 41-01-2003, СП 7.13130.2009. Чтобы правильно рассчитать суммарное сопротивление и естественную силу тяги, учитывается несколько параметров. Ствол должен иметь соответствующий диаметр, располагаться на определенной высоте. Чтобы выполнить условие строительных норм, диаметр газоотвода должен быть следующим:

• железобетон — до 10 м;
• кирпич — 0,6-8 м (в зависимости от высоты и мощности установки);
• сталь — 0,4-1 м.

Скорость газов на выходе при естественной тяге составляет 15-20 м/с, а при искусственной — 35-40 м/с. Диаметр рассчитывают по формуле:

Д = РТ / (ПВ * СГ), где РТ — расход топлива в час, ПВ — плотность воздуха, СГ — скорость движения газов в канале.

ПВ = ПВн * 273/273*ТВ, где ПВн — нормальная плотность воздуха (1,293 кг/м³), ТВ — наружная температура воздуха.

Определение высоты

Высота дымоотвода зависит от материала ствола, типа кровли, мощности котельной установки. Придется учесть ряд параметров. В зависимости от материала высота труб может быть:

• кирпич — 30-70 м;
• железобетон — до 300 м;
• сталь — 30-40 м.

До верхней точки трубы от колосников расстояние составляет не менее 5 м. Если кровля плоская, газоотвод должен быть выше 50 см. При наличии конька и ограждения верхняя точка ствола должна быть выше 50 см. От самой высокой точки кровли труба должна отстоять на расстоянии 1,5 м.

При расчете высоты трубы учитывают мощность котельной установки. Если показатель составляет 1100 кВт, высота газоотвода составляет 13 м. Мощные котлы до 12 000 кВт комплектуются трубой высотой 28 м.

Расчеты прочности и устойчивости конструкции

Расчет на прочность проводит специалист. В соответствии с полученными результатами определяется тип дымоотвода и основные характеристики. При самостоятельном расчете непрофессионал допускает ошибки. В ходе выполнения расчетов строится 3D-модель, определяется сбор нагрузок.

Требования к дымоходам

Качественное отведение дыма ─ вопрос и не только комфорта, но и безопасности. Надежный дымоход:

• Не восприимчив к высоким температурам при нагревании.
• Не боится влаги, образующейся при оседании конденсата.
• Выдерживает агрессивную среду (к примеру, серную кислоту).
• Создает хорошую тягу.

Оптимальная форма канала домашней котельной — цилиндрическая, с идеально гладкими стенами, чтобы сажа на них не задерживалась: это предохраняет дымоход от постоянной чистки. В прямоугольных кирпичных трубах местное завихрение создает условия для засорения, и требует чистки.

Внимание! Если установка дымохода выполняется самостоятельно, стоит оценить проблемы транспортировки комплекта и уровня сложности его монтажа. Начинающему домашнему мастеру надо обсудить особенности своего устройства с профессионалом. Проконсультировать могут и поставщики отопительного оборудования

Проконсультировать могут и поставщики отопительного оборудования.

Требования к дымоходам домашней котельной регулируют строительные нормы:

• Площадь сечения трубы равна площади патрубка котла или превышает его.
• Для металлических дымоходов используют высококачественную легированную сталь с высокими антикоррозионными свойствами, с толщиной от 1 мм; в основании каналов делают специальные карманы более 250 мм глубиной для удобного удаления сажи.
• При изготовлении дымохода надо помнить, что в нем может быть не более 3 поворотов, радиус закругления которого не превышает диаметр трубы.

Соблюдение указанных норм позволяет создать хорошую тягу в дымоходе .

История

Этот инструмент является одним из самых древних. Первые упоминания о подобных приспособлениях возникли в период примерно 3600 лет Многие цивилизации использовали трубы – и Древний Египет, и Древний Китай, и Древняя Греция, и другие культуры применяли подобие труб в качестве сигнальных инструментов. Многие столетия это была основная роль данного изобретения.

В Средние века в составе войска обязательно имелись трубачи, которые были способны передавать звуковой приказ другим частям, находящимся на значительном отдалении друг от друга. В те времена труба (музыкальный инструмент) хоть и не исполняла полностью своих функций, все же игра на ней была элитным искусством. Обучались этому мастерству только специально отобранные люди. В спокойные, невоенные времена трубачи являлись обязательными участниками праздников, рыцарских турниров. В больших городах были специальные башенные трубачи, сообщающие сигналом о прибытии значительных людей, смене времен суток, наступлении войск неприятеля или об иных важных событиях.

Незадолго до наступления эпохи Возрождения новые технологии дали возможность выпускать более совершенный музыкальный Труба стала участвовать в выступлениях оркестра. Кроме того, трубачи стали гораздо более виртуозными, обучившись искусству кларино. Этим словом обозначалась передача диатонических звуков при помощи передувания. смело можно считать «золотым веком натуральной трубы». С тех пор как настал век классический и романтический, ставящий в основу всего мелодичность, натуральная труба отошла на задний план как неспособная воспроизводить мелодические линии. И лишь для исполнения основных ступеней звукоряда в оркестрах применялась труба.

От чего зависит тяга дымохода, как ее рассчитать и усилить

Тяга – это отдельный процесс аэродинамического характера, при котором продукты горения движутся из зоны с повышенным уровнем давления в зону с более низким показателем. В связи с этим тяга дымохода является наиболее важным параметром при расчете всей отопительной системы частного дома. При неправильном расчете возникает обратная тяга, при которой продукты горения не отводятся, а попадают в жилое помещение. От каких факторов зависит уровень тяги? Как правильно произвести расчет параметра? Какими способами можно усилить тягу при недостаточности? Читайте далее.

Процесс отвода продуктов горения

Проектирование дымовых труб для котельных – сложный многоэтапный процесс

Проектирование описываемых нами конструкций для котельных состоит из нескольких стадий:

• выбор типа сооружения;
• проведение расчетов газового тракта и аэродинамики трубы;
• подбор такой высоты трубы, которая бы идеально отвечала всем требованиям СНиП;
• расчет диаметра конструкции;
• расчет (и последующее сравнение с рекомендованными показателями) скорости газов в трубе;
• установление показателей самотяги дымового изделия;
• выполнение вычислений на устойчивость и прочность сооружения;
• подготовка технического задания на обустройство фундамента;
• определение вида и способа крепления конструкции;
• теплотехнические расчеты.

География выполненных проектов

Загрузка данных..

Трубы для установки в котельных сейчас изготавливают из горячекатаных листов (диаметры получающихся изделий колеблются в пределах 57—219 мм) и холоднокатаных листов (диаметр готовой продукции в этом случае равняется 10—76 мм). При этом допускается и производство дымовых труб с иными сечениями, если их заказчик выдвигает такие требования. Изготавливаются они чаще всего из сталей 20-й и 10-й марок, нередко применяется и нержавеющая сталь. Готовая продукция обязательно подвергается проверкам на ударную вязкость и неразрушающему контролю. На последних этапах создаются чертежи трубы, а также выполняется точная смета средств, которые потребуется затратить на ее сооружение.

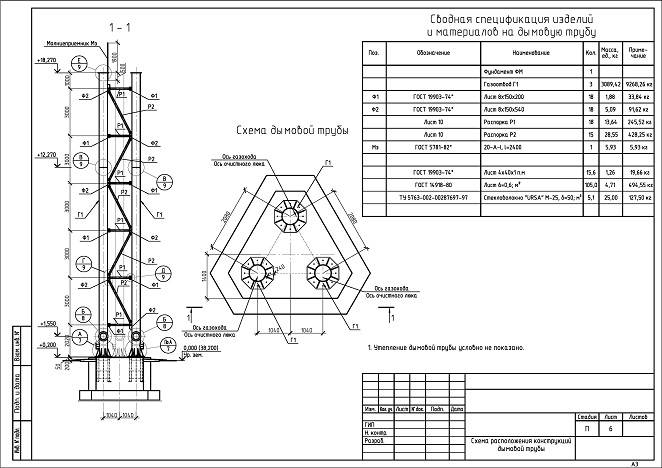

Готовые чертежи и проекты дымовых труб

• смотреть
  Мачтовые дымовые трубы предназначены для отвода дымовых газов котлов котельных, работающих на жидком,…
• смотреть
  Самонесущая дымовая труба предназначена для отвода продуктов сгорания и обеспечения естественной тяги в топливн…
• смотреть
  Фасадная(настенная) дымовая труба состоит из отдельных утепленных секционных дымоходов и элементов кр…
• смотреть
  Дымовые трубы на растяжках представляют одноствольную вертикальную стальную конструкцию, фиксирующюся при помощи ста…
• смотреть
  Ферменные дымовые трубы представляют собой стальную решетчатую башню СРБ и подвешенных на нее теплоизолированных газ…
• смотреть
  Колонная дымовая труба представляет собой конструкцию из металлической несущей наружной обечайки и газоотводящи…

Приведены сведения о конструкциях печей и дымовых труб, методах их сооружения, оборудовании и строительных механизмах, применяемых при строительстве, о строительных материалах, затратах рабочего времени и принципах организации строительства промы… подробнее В данном учебном пособии изложены разделы курса «Вспомогательные установки, оборудование и трубопроводы тепловых электрических станций» по золоуловителям, вопросам охраны воздушного бассейна и дымовым трубам ТЭС, написанные профессора… подробнее Книга представляет собой учебник по курсу «Котельные установки» для студентов высших технических учебных заведений. Во введении рассмотрена и описана общая схема котельной установки и даны основные определения. Первая часть книги посв… подробнее Промышленная безопасность дымовых и вентиляционных промышленных труб : сборник научных трудов по материалам консультационно-методического семинара, , 19 июня 2008 года / Упр. по технологическому и экологическому н… подробнее В книге описаны организация и технология ремонта металлических, кирпичных и железобетонных газоходов и дымовых труб электростанций. Рассмотрена механизация ремонта газохода и дымовых труб. Даны сведения по технике безопасности и пожарной безопасн… подробнее В книге автора Венгерской республики рассмотрены традиционные и современные конструкции дымовых труб бытовых печей. Описаны их устройство и правила эксплуатации

Основное внимание уделено вопросам кладки и ремонта труб. Для широкого кру..

подробнее Рекомендовано к изданию секцией динамики сооружений научно-технического совета ЦНИИСК им. Кучеренко. Руководство по расчету зданий и сооружений на действие ветра. — М.: Стройиздат, 1978. . . . с. /Центр, науч.-исслед. ин-т ст… подробнее В книге обобщен опыт работы специализированных экспертных организаций и приведено следующее: – методики проведения расчетов несущей способности и ресурса производственных зданий и сооружений в обеспечение экспертизы промышленной безопасности; – я… подробнее
ГЛАВА 1. Классификация и основные элементы промышленных дымовых труб
Классификация труб по технологическому назначению и основному конструктивному материалу
Дана классификация труб по технологическому назначению и основному констр… подробнее

Определение сечения дымохода для газового котла открытого типа

Перед тем как приступить к монтажу дымоходной коммуникации для газового котла открытого типа рекомендуется составить план будущих работ. Определение показателя сечения прямоугольного дымохода выполняется несколько иначе, чем в случае с круглой конструкций. Рассмотрим вычисление правильного сечения для обоих вариантов:

• для прямоугольной коммуникации сечение трубы определяется следующим образом: 1 кВт мощности должен соответствовать 5,5 см²;
• показатель сечения круглого дымохода должен быть не меньше диаметра выходного патрубка газового отопительного агрегата.

Дымоходная коммуникация, которая расположена вертикально, в обязательном порядке должна иметь теплоизоляционный слой. Для этих целей применяются огнестойкие изоляторы. Рассмотрим примеры пожароустойчивых теплоизоляционных материалов, которые отлично подойдут для этой цели:

• асбоцемент;
• кирпич;
• раствор из извести и шлаков.

Помимо обязательного обустройства теплоизоляции, необходимо позаботиться и о герметичности конструкции. Это необходимо для того, чтобы исключить проникновение продуктов сгорания в жилые помещения.

Для закрытого газового котла рекомендуется применять коаксиальный дымоход

Расчет параметров трубы

Для определения высоты и диаметра дымовой трубы для котельной необходимо выполнить аэродинамический расчет конструкции. Диаметр зависит от мощности отдельных котлов или в целом котельной. На горение топлива и эффективное удаление дыма огромное влияние оказывает тяга, для создания которой необходима постоянная подача воздуха в топку. Это обеспечивается как естественным, так и искусственным путем.

Если в систему встроен дымовой насос, то высота трубы решающего значения не имеет. Важен этот параметр в основном для учета вредных выбросов в атмосферу. Чтобы определить самотягу, нужен обязательный расчет и высоты, и сечения трубы.

Расчет высоты трубы при естественной тяге

Чтобы создать нормальную естественную тягу необходимо соблюсти условие равенства силы тяги и суммарного сопротивления, которое возникает во время продвижения дымовых газов по газоводным каналам котла и тракту дымовой трубы. Обеспечить такую тягу возможно при условии небольшого газового сопротивления, когда высота трубы не превышает 60 м.

Нормативными документами, регламентирующими расположение и расчет дымовых труб по высоте, являются СНиП41-01-2003, СП 7.13130.2009, рекомендации изложенные в инструкции к котлу, в частности, следующие их требования:

От колосников до верхней точки трубы не должно быть меньше 5 м.
Над плоской кровлей без высокого ограждения труба должна возвышаться не менее чем 0,5 м.
По отношению к высоте ограждения и конька крыши труба должна превышать их уровень на 0.5 м, если она находится в пределах полутора м от этих конструкций.
Когда дымоход удален от парапета и конька на расстояние от 1,5 до 3 м, его верхняя точка должна совпадать с их уровнем по высоте.

При неправильно подсчитанной высоте дымохода может возникнуть много проблем и главная – воздушные завихрения или зона ветрового подпора. Огонь в топке могут погасить сильные порывы ветра.

Выполнение правил пожарной безопасности также обязательное условие при проектировании трубы котельной. Необходимо изолировать конструкции, прилегающие к трубе. Чтобы искры из вентиляционных отверстий на трубе не попадали на кровлю в случае, когда она выполнена из горючего материала, высоту конструкции увеличивают на 0,5 м. Труба котельной должна быть удалена от высоких построек и деревьев минимум на 2 м.

Так как оптимальная тяга возникает за счет разности между суммарной плотностью газов, уходящих в дымоход и столбом воздуха снаружи равным по высоте, расчет выполняется по формуле:

Расчет довольно сложный, лучше, если его выполнят специалисты. Параметры, влияющие на высоту трубы:

Коэффициент А характеризует метеорологическую обстановку региона.
Мi – масса дымовых газов, которые проходят через трубу за единицу времени.
F – скорость с которой оседают частицы, образующиеся во время горения.
Спдкi и Сфi – показатели концентрации разных веществ в дымовом газе.
V – объем газа.
T – разница между температурами воздуха, поступающего в трубу и выходящего из нее.

Если котельная расположена в пристройке к дому, последний становится помехой. Необходимо, чтобы в этом случае оголовок трубы располагался выше зоны ветрового подпора. В противном случае функционировать нормально отопительное оборудование не сможет.

Чтобы определить, на какую величину нужно нарасти трубу, находят самую высокую точку на доме, проводят через нее прямую образовывающую угол 45 градусов с поверхностью земли. Пространство под этой линией – зона ветрового подпора, а дымоход должен располагаться над ней.

Расчет диаметра трубы

Для расчета диаметра трубы существует формула: S = m/(?r х w). Здесь m – расход топлива за 1 час, w – скорость движения дымовых газов, ?r — плотность воздуха в условиях работы, определяют его по формуле: pв = pBну х 273?273 х tос. Где tо – температура воздуха снаружи, pBну – плотность воздуха в нормальных условиях = 1,2932 кг/м3.

Пусть в котле сгорает 50 кг твердого топлива за час, тогда за секунду это будет 50 : 3600 = 0,013888 кг. Скорость движения дымовых газов – 2 м за сек. При температуре воздуха -4 градуса С плотность воздуха равна 0,6881кг на 1 куб. м. Тогда S = 0,013888 : (0,6881 х 2) = 0,010092 кв. м = 92 кв. см. Для круглого сечения d = v4 x 92 : 3,14 = 10,83 см.

Диаметр цилиндрического дымохода можно рассчитать и по другой формуле: d = 1000/1,163 x (r x QvH), где r — коэффициент, зависящий от вида используемого топлива. Для угля это 0,03, для дров 0,045, для газа 0,016, жидкого топлива — 0,024.

Монтаж дымохода

После того как хозяин определился с выбором модели дымохода, можно приступать к монтажным работам. Разумеется, это сложный ремонтный процесс, требующий хотя бы минимальных знаний в этой области. В первую очередь, для работы необходимо запастись строительными инструментами. Только после этого можно начинать. Ниже приведена пошаговая инструкция, соблюдение которой позволит облегчить процесс.

Шаг 1. Предварительно поставьте печь на будущее место установки. Это делается для того, чтобы определить расположение и высоту прохода дымохода через стену дома.

Котел нужно поставить на место установки

Шаг 2. После установки всех соединительных труб сделайте пометки на стене при помощи простого карандаша.

На стене делаются пометки

Шаг 3. Подготовьте специальное приспособление для алмазной резки. Это шумный, но практически непыльный процесс.

Готовим специальное приспособление

Шаг 4. Просверлите сквозное отверстие в стене в ранее обозначенном месте.

В стене сверлится отверстие

Шаг 5. Подготовьте все элементы дымохода для сборки.

Подготовка элементов дымохода

Шаг 6. Соберите настенную подставку, ревизионный отсек, тайник и метровую трубу. Готовую конструкцию можно устанавливать.

Процесс монтажа дымохода

Шаг 7. Обязательно используйте строительный уровень при монтаже. Желательно это делать при установке каждого отдельного элемента.

Используется строительный уровень

Шаг 8. При монтаже дымохода одной только лестницей не обойтись, здесь потребуются леса. Поэтому, как только рабочий процесс перейдет на более высокий уровень, необходимо позаботиться о возведении лесов.

Потребуется соорудить лесаИзнос и долгосрочность использования лестниц

Шаг 9. Все получилось достаточно быстро. Остался последний метр трубы.

Сборка последнего метра дымохода

Шаг 10. Теперь соберите все элементы печи. Как и в случае с дымоходом, при монтаже печи обязательно нужно использовать строительный уровень.

Собираются элементы котла

Шаг 11. Готово! Дымоход и твердотопливный котел полностью установлены и готовы к эксплуатации.

Все готово к эксплуатации

Голосование пользователей

Какой дымоход для котла вы выберете или посоветуете?

Комплект Вулкан 120 мм

53.33
%
(
8
)

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Проектирование сооружения

Этапы расчетов

Промышленные дымовые трубы котельных требуют многоступенчатого проектирования.

Данный процесс включает в себя нижеследующие пункты.

1. Определение типа сооружения.
2. Аэродинамические расчеты самой трубы, а также газового тракта в котельной.
3. Нахождение оптимальной высоты конструкции.
4. Определение диаметра трубы.
5. Вычисление скорости газов в проектируемом сооружении, и ее сравнение с допустимыми значениями.
6. Определение самотяги, которую будет иметь труба.
7. Расчет сооружения на прочность и устойчивость, с последующим составлением техзадания на его фундамент.
8. Теплотехнический расчет конструкции.
9. Определение метода и вида крепления трубы.
10. Создание чертежей сооружения.
11. Составление сметы.

Для чего необходимы вычисления

Аэродинамические расчеты нужны, чтобы определить высоту и диаметр, которые должна иметь дымовая труба для котельной, обеспечивая ее эффективную работу.

Это составление технического задания на подсоединение к ней газоходов котельного оборудования и разработка ее чертежей.

Пакет данной документации дает возможность создать техническое задание на проекты фундамента трубы, ее молниезащиты и заземления. Если будет устанавливаться нестандартное сооружение, то параллельно разрабатываются и индивидуальный паспорт на него, а также инструкция по эксплуатации.

Типы конструкций

На данный момент, дымовые трубы для котлов могут иметь следующие конструкции.

1. Дымовые колонные трубы, по сути, являются самостоятельными свободностоящими сооружениями.Несущая конструкция подобной трубы представляет собой обечайку из высокоуглеродистой стали и закрепляется к анкерной корзине, заливаемой в фундамент.
2. Фермовые дымовые трубы котельных промышленные закрепляются на прочной и надежной самонесущей ферме. Та, в свою очередь, фиксируется к анкерной корзине, заливаемой в фундамент.
3. Околофасадные и фасадные сооружения крепятся на раме к стене строения с помощью настенных кронштейнов. Подобная конструкция передает ветровые нагрузки на фасад через специальные виброизолирующие элементы. Околофасадная труба дополнительно обладает своим нижним фундаментом, передавая на него весовую нагрузку.
4. Бескаркасная самонесущая труба для котельной дымовая ставится на крыше здания и закрепляется внутри помещения.
5. Мачтовое сооружение на растяжках является свободностоящей конструкцией, закрепленной на анкерной корзине, которая заливается в фундамент. Газоход такой трубы крепится хомутами к колонне.
6. В котельной дымовая труба может быть как одноствольной, так и многоствольной.

Необходимая документация

Проектирование, изготовление и сооружение дымовых труб должно производиться в соответствии с существующей нормативно-технической документацией.

• Расчет высоты сооружения осуществляется по ОНД №86.
• Определение ветровых нагрузок — по СНиП №2.01.07-85.
• Прочность конструкции рассчитывается по СНиП №II-23-81.
• Проектирование фундамента осуществляется по СНиП №№2.03.01-84 и 2.02.01-83 .
• Если сооружается дымовая труба для газового котла, нужно использовать СНиП №II-35-76 «Котельные установки».
• При использовании электрического аналога руководствуются СНиП №11-01-03 «Корпуса, оболочки и кожухи для монтажа электрического оборудования».
• При изготовлении бетонной трубы применяется СНиП №2.03.01-84 «Железобетонные и бетонные конструкции».
• Сооружение стального аналога требует соблюдения СП №53-101-98 «Изготовление и контроль над качеством стальных конструкций».
• Помимо этого используется ГОСТ 23118-99 «Стальные строительные конструкции».

Ветрозащита и борьба с обледенением

Обледенение является актуальной проблемой для рассматриваемых устройств и представляет собой довольно-таки досадное побочное проявление, кое присуще всем коаксиальным дымоходам. Обнаружить присутствие наледи можно по следующим признакам.

1. Котел после начала работы очень быстро потухает;
2. На мониторе котельного оборудования появляется сообщение об ошибке «Отрыв пламени»;
3. Конденсат начинает проявляться на воздуховоде.

Решить данную проблему допускается несколькими способами, самый простой из которых состоит в банальном повышении мощности на отопительном аппарате. Также, возможно осуществлять забор воздуха в помещении посредством установки особой заглушки для приточного патрубка. Еще один способ заключается в понижении котельной дельты, т.е. в отопительный период требуется использовать оборудование только в высоких и средних температурах, а при низких температурах использование прекратить.

Ветрозащита применяется для того, чтобы не допустить задувание котла и предотвращения возникновения обратной тяги. Если не предусмотреть защиту от сквозняка и ветра, то риск проникновения угарного газа в обогреваемое помещение возрастет в разы. Избежать данной ситуации рекомендуется следующим образом:

• Посредством установки ветрозащитной диафрагмы;
• Через надлежащее расположение трубы рядом с оконными и дверными проемами;
• Грамотно рассчитав расстояние до ближайшей постройки от дымохода (минимум 1,5 метра, ибо в противном случае дым будет возвращаться обратно).
