Фановая труба для канализации: 5 правил монтажа

Обратный клапан для фанового стояка

Устройство фановой трубы в частном доме предполагает, что магистраль выходит на открытое пространство через кровлю. Данная система не нуждается в дополнительных элементах или устройствах для стабильной работы. Но в некоторых ситуациях может потребоваться установка трубы без вывода на кровлю.

Здесь понадобится обратный клапан. Такое изделие оснащается отверстиями, где расположены уплотнители, которые не пропускают воздух. Изделие работает довольно просто. Пружины, которые находятся под уплотнителями, сжимаются при падении давления в системе, из-за чего отверстия открываются, позволяя воздуху проникать в систему, выравнивая давление.

Когда давление достигает нормального уровня, клапан закрывается. Данный прибор не только защищает жилье от попадания газов, но и защищает от:

• попадания лишних элементов в систему;
• притока сточных вод к сантехническому устройству;
• попадания паразитов в жилище.

Имеется несколько видов данного изделия. Клапан может устанавливаться внутри или на поверхности фановой трубы. Устройство фанового стояка предполагает наличие вставной детали, которая не поставляется с системой и покупается дополнительно. До начала работ трубу следует очистить от налета и жира. Клапан нужно вставлять навстречу движению сточных вод. Лепестки изделия должны отгибаться по направлению к сантехническому устройству. После монтажа этого изделия выводить трубу на открытое пространство не нужно.

Вернуться к содержанию

Назначение фановой трубы

Являясь продолжением канализационного стояка, фановая труба выводится через перекрытия и кровлю наружу и связывает сточную систему с атмосферным воздухом. Она относится уже не к канализационному, а к вентиляционному оборудованию, так как по ней в атмосферу выводятся газы, образующиеся при брожении органики.

Кроме этой основной функции вентиляционный стояк канализации выполняет и другие:

• шумопоглощение – благодаря ему звуки движения стоков по трубам приглушаются;
• нормализация давления в системе при залповом спуске.

Последняя функция требует пояснения. Каждый сантехнический прибор в доме оснащен гидрозатвором в виде сифона или изогнутого участка трубы, в котором всегда стоит вода.

Вода в гидрозатворе играет роль пробки, не пропускающей в помещение зловонные запахи из канализации. При спуске из бачка или сливе в раковину свежая вода вытесняет застоявшуюся и остается в сифоне. Если же происходит одновременный слив большого объема сразу из нескольких точек, резкий перепад давления может привести к полному всасыванию воды в трубу – срыву гидрозатворов. Не встречая на своем пути никаких препятствий, газы сразу начинают проникать в помещение.

При наличии фанового стояка воздух подсасывается в систему из атмосферы, моментально нормализуя давление и препятствуя опустошению сифонов.

Посмотрите, как работает система с фановой трубой и без неё:

Как поменять фановый стояк

Если происходит поломка воздушного стояка зачастую требуется поменять его. Замена конструкции проводится по такому же принципу, как и ремонт отдельных участков системы канализации. Отличается этот процесс в основном материалом, из которого сделаны трубы, и методом их соединения.

Ремонт фановой трубы

Для замены фанового стояка требуется соблюдение ряда условий:

1. Во время демонтажных работ необходимо организовать в жилом помещении хорошую вентиляцию.
2. Замену элементов конструкции нужно проводить в респираторе и резиновых перчатках.
3. По окончании нужно проследить, чтобы весь трубопровод сохранял герметичность.

Что собой представляет обратный клапан

Обратный клапан – это герметичное вакуумное устройство, что не пропускает запахи и способствует их выводу в нужном направлении – через фановую трубу. В основном, схема вентиляционных устройств выглядит таким образом: на одном из стояков оборудована фановая труба, а все остальные снабжены обратными клапанами, что отводят запахи по общему стояку.

Обратный клапан – герметичное резинное устройство со слабой пружиной.

СНиП регламентирует обязательное наличие хотя бы одной фановой трубы в многоэтажном здании. Ее отсутствие или замена канализационным обратным клапаном возможна лишь при наличии септика с вытяжной трубой.

Назначение фанового стояка канализации

Неотъемлемым элементом внутренней системы водоотведения, соединяющим систему отведения стоков с атмосферой, является фановый стояк. Основная функция элемента – это выравнивание давления внутри системы и сохранение гидрозатворов у предметов сантехники.

Если фанового стояка нет, то в момент сброса большого объема стоков (например, при использовании смыва в унитазе) в гидрозатворах сантехнических приборов, установленных по соседству, может их сорвать.

После этого в ванной или на кухне появятся малоприятные запахи, идущие из канализационной системы. Таким образом, это своеобразная вентиляции для канализации, она выполняет сразу две функции:

• выведение вредных для здоровья канализационных газов в атмосферу;
• поддержание нормального атмосферного давления внутри трубопровода, предупреждение возникновения разряжения и снятия гидрозатворов.

Особенности монтажа фановой трубы

Выбирая трубы для вентиляционного стояка, важно определиться с их видом и диаметром, который должен быть не меньше диаметра стояков и не сужаться по ходу движения газов. Материал труб (ПП или ПВХ) желательно выбирать тот же, что и у всей канализационной разводки

Устанавливают стояк внутри дома и выводят через перекрытия и кровлю наружу. Все прочие варианты, когда фановая труба тянется по наружной стене или выводится в чердачное пространство, гораздо менее эффективны.

Монтаж внутреннего контура

Прокладку трубы ведут снизу вверх после установки и подключения сантехнических приборов в такой последовательности:

• размечают в перекрытиях точки прохода стояка и подготавливают отверстия;
• в самой нижней точке контура устанавливают тройник с отводом вверх;
• в этот отвод вставляют первый отрезок фановой трубы и последовательно собирают стояк так, чтобы стыковочные участки не попадали в плоскость перекрытий;
• если нужно создать уклон фановой трубы, используют гофрированные трубы или отводы, причем прямых углов желательно избегать;
• стыки труб промазывают силиконовым герметиком;
• для фиксации стояка в заданном положении его крепят к стене через каждые 1,2-1,5 м хомутами с резиновыми уплотнителями, которые компенсируют вибрацию.

Пример установки фанового стояка на уже существующую канализационную систему показан в этом видеоролике:

Вывод фановой трубы через крышу

В идеале фановая труба должна идти вертикально на всем протяжении, проходить через чердак и выводиться на кровлю. Допустим вывод наружу через фронтон, но для этого трубу придется повернуть в горизонтальное или наклонное положение, что снизит эффективность вентиляции. Кроме того, выход может оказаться близко к окнам, и зловонные запахи с ветром будут втягиваться в помещения.

Поэтому лучше не пренебрегать правилами и делать вывод фановой трубы на крышу, для чего в кровельном пироге делают проходное отверстие диаметром на пару сантиметров больше сечения трубы. Для герметизации прохода используют фланец мастер-флеш – специальную эластичную накладку, отличающуюся простотой монтажа. Она плотно примыкает к настилу кровли и полностью устраняет риск протекания под неё дождевой воды.

В чердачном помещении, особенно если оно высокое, стояк необходимо хорошо закрепить. Фановая труба, а именно ее конец, должен возвышаться над плоской кровлей на 30 см, а над скатной — на полметра. Чтобы выпуск стояка не повредил сходящий с крыши снег, его лучше всего размещать ближе к коньку. Если на крышу выводятся вентиляционные трубы, фановый стояк должен быть минимум на 15 см выше них.

Если же хочется повысить его шумоизоляционные характеристики, можно:

• использовать толстостенные полипропиленовые трубы;
• обернуть трубу рулонными изоляционными материалами, закрепив их стяжками или скотчем;
• надеть на неё кожух из пенополистирола или других теплоизоляционных материалов, собранный из так называемых «скорлуп», которые при необходимости легко и быстро демонтируются.

Принцип работы фановой трубы

При интенсивном сливе воды резко увеличивается скорость потока в канализационной системе, в результате чего образуется зона разреженного давления.

чему исключается вероятность «подсоса» воды из гидрозатворов

В качестве основной причины образования разреженности часто называют унитазы, однако следует помнить, что скорость потока может значительно увеличиваться и при работе стиральной машинки, которая сливает воду под давлением. Если отвечать на вопрос, зачем нужна фановая канализационная труба, одной фразой, можно сказать, что такие конструкции предотвращают перекрытие общего просвета канализационного стояка сливаемым потоком.

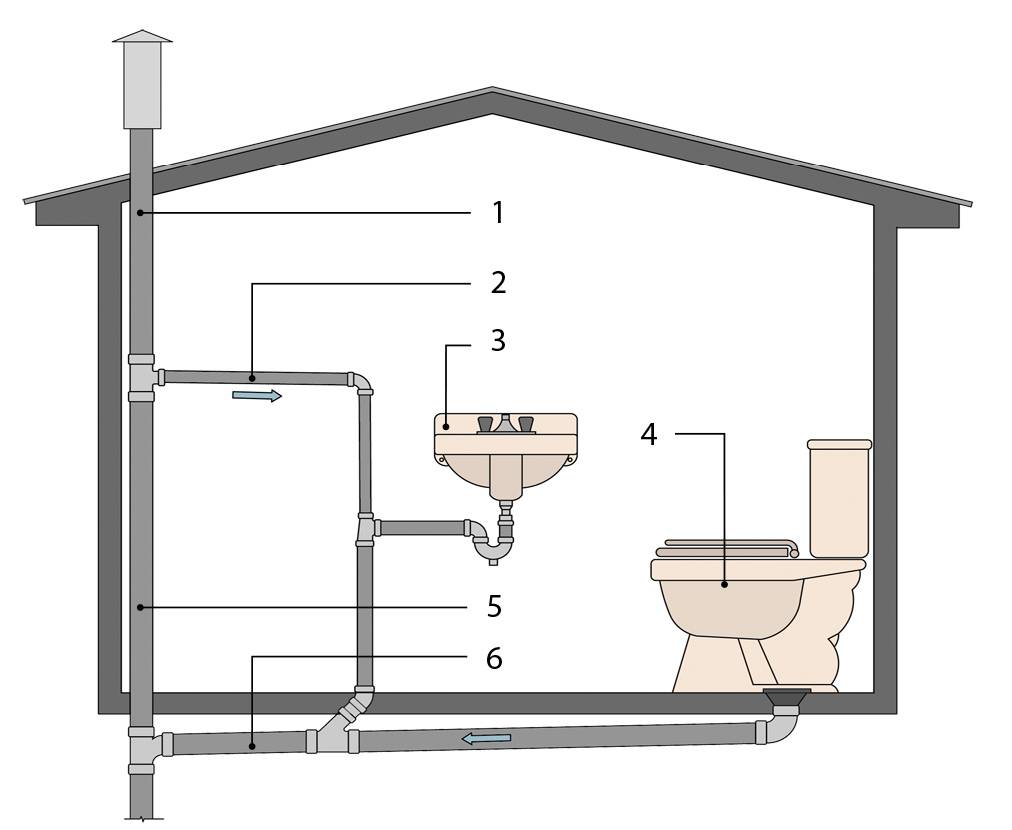

Устройство фановой канализационной трубы в доме

Еще одна функция фановой трубы – отвод образующихся в канализационной системе газов. В противном случае они могут попадать в помещение, доставляя массу неприятностей.

Показания к применению фановой трубы

Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.

Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.

Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.

Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.

На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:

• установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
• наличие более нескольких этажей, если на каждом из них используется санузел;
• если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.

Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.

Основные требования, предъявляемые к монтажу фановых труб

Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.

1. Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
2. Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.

На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.

Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.

Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:

• тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
• в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.

Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.

Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.

А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.

Вентиляция с вытяжной трубой

Кроме перечисленных выше преимуществ, вентиляционные системы с фановыми трубами обеспечивают корректную работу канализации, для которой в этом случае становится менее опасным пересыхание сифонов. Если сантехникой не пользовались несколько дней и сифон (гидрозатвор) высох, при наличии вентиляционной трубы в системе теплый воздух из канализации будет подниматься и выходить вверх по трубе. Так как пересохшие сифоны не могут выполнять свои функции гидробарьера между канализацией и помещением, при отсутствии фановой трубы запахи будут попадать в дом.

Гидрозатвор и вентиляционная труба вместе защищают дом от неприятных канализационных запахов.

Отличные варианты труб для канализации вы найдете на сайте компании ООО «АСПМАРКЕТ». У них огромный выбор различных инженерных систем для строительства и ремонта. А персональный менеджер с удовольствием подскажет вам, какой вариант лучше, как правильно составить заказ и как быстро он придет.

Правила монтажа

Вентиляционная труба может быть из того же материала, что и канализационная. Это позволяет легко обеспечить герметизацию стыков. Благодаря небольшому весу, который важен при монтаже и эксплуатации вертикальных конструкций, часто выбирают для этих целей пластиковые изделия. При выборе также следует учитывать, что диаметр вентиляционного вывода не должен быть меньше, чем диаметр самого крупного стояка.

Следуя определенным правилам, не сложно понять, как сделать вентиляцию канализации в частном доме.

• Стояки и фановые выводы соединяются в единую систему. При большом расстоянии по горизонтали между отдельными стояками целесообразно установить несколько фановых труб.
• Монтаж фановой канализации целесообразно выполнять на этапе строительства. Это позволит сократить трудоемкость работу и сделать систему более удобной.
• При возведении здания для установки вентиляционной трубы организуется специальный канал и люки. Если канализация и ее вентиляция устраивается в уже построенном доме, прокладывать линию можно не через перекрытия (такой вариант может снизить прочность и надежность конструкций), а через стену.
• Когда разрабатывается вентиляция канализации в частном доме — схема должна предусматривать соблюдение расстояния от наружных участков трубы до балконов и окон по горизонтали, не менее 4 м, иначе нельзя гарантировать, что неприятные запахи не проникнут в дом.
• Высота вывода вытяжной трубы на крышу зависит от конструкции кровли и варьируется от 0,2 до 3,0 метров. В частности, для плоских крыш достаточно, чтобы верхняя часть трубы была выше уровня кровли на 300 мм, а для скатной конструкции высота должна быть не менее, чем 500 мм. А если крыша используется — 3 метра.
• Если на крышу выводятся вентиляционные трубы из жилых помещений или дымоходы, канализационная вытяжная труба должна быть выше всех остальных, чтобы исключить попадание неприятных запахов из канализации в дом.
• Установка дефлектора на трубе не повышает эффективность работы вентиляции канализационной системы, но может послужить причиной образования наледи из замерзшего конденсата в холодное время года.

Вентиляция наружной канализации

Если вы живете в частном доме, то обычно, кроме внутренней канализации присутствует еще и наружная. Необходимо рассмотреть вопрос организации вентиляции и для этой системы. Для вентиляции септика используется фановая труба. Если ваш участок расположен на глинистой почве, которая плохо впитывает влагу, то создаются целые поля фильтрации. Они представлены трубами, которые укладывают на определенной глубине, чтобы не мешать использовать под посадки верхний слой земли. На концах этих труб устанавливают дополнительные приспособления, которые выходят наружу и обеспечивают вентиляцию.

Установка стояка и вывод на крышу

Действующие строительные нормы (СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий») признают обязательной установку фанового стояка для домов, имеющих 2 и более этажа, однако, специалисты уверены, что и в одноэтажном частном доме такая конструкция способна значительно повысить степень комфорта и избавить от лишних хлопот. С учетом назначения фановых труб становится ясно, что их необходимость напрямую зависит от степени риска перекрытия потоком канализационного коллектора, а значит, от количества поступающих в систему стоков. Таким образом, при использовании дома как места летнего отдыха с кратковременным проживанием и наличии минимального количества сантехники и точек слива, можно вполне обойтись без фановой трубы.

Различные варианты выведения фановой трубы на крышу

Для полноценного жилого дома, в котором есть туалет, ванная комната или душевая, несколько кранов, стиральная и посудомоечная машина, фановая труба является если и не обязательным, то, в любом случае, очень желательным дополнением канализационной системы.

Устройство фановой трубы канализации не представляет сложности. По сути, фановая часть системы состоит из индивидуальных отводов для точек слива и фанового стояка. При большой площади дома и находящихся на значительном удалении друг от друга нескольких ванных или туалетных комнат можно устанавливать несколько фановых стояков для того, чтобы исключить прокладку протяженных горизонтальных трубопроводов, в которых снижается сила тяги. При соединении нескольких отводов одной фановой трубой подводящие трубопроводы лучше располагать с небольшим уклоном.

Интенсивному движению газов по трубе и их эффективному удалению из системы способствует температурный перепад – начальный участок коммуникаций размещается в отапливаемом помещении, а конечный – снаружи дома.

Крепление фановой трубы

Поскольку основная часть фановой трубы – это вертикально расположенная магистраль, важно позаботиться о ее надежной фиксации. Фановые трубы крепятся к стенам при помощи металлических хомутов. В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит)

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит)

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит).

Особого внимания требует вывод фановой трубы на крышу. Он может осуществляться через расположенный внутри дома стояк или с помощью фиксирующейся на наружной стене дома трубы. Оптимальным является вывод фанового стояка именно на крышу. поскольку вывод на чердак не допускается существующими нормами и правилами, а монтаж конструкции под свесом повышает риск разрушения трубы при сходе с кровли льда или снежной массы.

Для того, чтобы система работала эффективно, важно соблюдать определенные правила

• Высота фановой трубы над поверхностью скатной кровли должна составлять не менее 0,5 м, над неэксплуатируемой плоской крышей — 0,3 м. А если крыша используется, то высота трубы должна быть минимум 3 м.
• При наличии нескольких выводимых на крышу труб (общая вентиляция, дымоход от камина или печи и пр.), фановая труба в обязательном порядке должна быть выше всех остальных. В противном случае неприятные запахи смогут попадать в помещение. По этой же причине категорически запрещается объединять фановый стояк с общей системой вентиляции или с дымоходом.
• Расстояние от окон до фановой трубы не должно быть менее 4 м.
• Предпочтительно осуществлять вывод фановой трубы в том месте, где находится максимальное количество точек слива, не перенося трубу из эстетических соображений.
• Не рекомендуется устанавливать на фановую трубу украшения или иные дополнительных элементов. Их наличие может способствовать образованию конденсата и, соответственно, обледенению и уменьшению диаметра прохода. Отвод газов в данном случае будет производиться менее эффективно.

Чтобы раскрыть тему максимально подробно, схема вентиляции канализации в частном доме описана в еще одной нашей статье.
