Устройство и назначение скважинного фильтра
Главное предназначение скважинного фильтра — очищать воду от механических примесей (песка, галечника, известняка, глины) на входе в источник. Количество и размеры частиц пород спрогнозировать сложно.
Но, если их не задерживать, произойдет следующее:
- неустойчивые породы будут осыпаться, накапливаться, и в скважину перестанет поступать вода;
- погружной насос быстро поломается, т.к. он не рассчитан на перемещение воды с крупными взвесями и примесями.
Фильтр скважины не подлежит замене, он устанавливается 1 раз
Поэтому важно, чтобы он выполнял свою функцию до тех пор, пока эксплуатируется скважина (20-30 и более лет). Конструкция устанавливается в рабочей части обсадной трубы, очищенная вода проходит дальше, а загрязнения скапливаются в отстойнике фильтра или остаются за пределами колонны
Устройство (сверху вниз):
- надфильтровый участок — служит соединительным элементом при закреплении устройства на обсадную трубу;
- фильтрующий узел — представляет собой перфорированную перегородку, не позволяющую грязи проникать внутрь устройства;
- отстойник — емкость для сбора крупных частиц, проникших внутрь обсадной трубы.
Устройство и типы фильтров
В настоящее время существуют 4 варианта систем, очищающих воду от твёрдых примесей:
- проволочные;
- дырчатые;
- щелевые;
- гравийные.
К самодельным устройствам предъявляются следующие требования:
- использованные материалы должны соответствовать действующим на территории нашей страны санитарным нормам;
- коррозионная устойчивость;
- компактность при высокой пропускной способности.
В конструкцию обычного фильтра на трубу для скважины входят всего три основные части:
- фильтрующий элемент. Он препятствует попаданию в трубу водоснабжения песка, мелкого гравия, ила и мусора. Самый простой фильтровый элемент — обычная сетка;
- отстойник. Здесь накапливаются проникшие частицы породы;
- надфильтровый участок. Выполняет функцию элемента крепления к трубе. В случае использования для изготовления фильтра пластиковой трубы, необходимости в надфильтровом участке нет.
Дырчатый фильтр — самый простой, для его изготовления нужно минимум трудозатрат
Воду, продуцируемую новой скважиной, в обязательном порядке следует сдать для проведения анализа в профильное санитарное учреждение. Пользоваться ею в бытовых целях можно будет при получении соответствующего подтверждения. Но употреблять допускается только кипяченую воду.
Виды фильтров
Наиболее часто в эксплуатации встречаются фильтры механической очистки. Эти виды фильтров для водозаборной скважины условно можно подразделить на несколько основных подгрупп.
Сетчатые фильтры
Если бурение проведено в неустойчивых породах, с преобладанием песчано-глинистых отложений, имеет смысл установить сетчатый фильтр для скважины. Обычно он изготавливается из нержавеющей стали или пищевого полимера, с размером ячейки 0,12÷3 мм2. Среди достоинств этого фильтра можно отметить такие как
долговечность (которая выше у металлического фильтра)
доступность монтажа прямо на месте бурения,
возможность извлечения для ремонта и замены;
простоту конструкции и небольшие размеры.
Из недостатков сетчатого фильтра отмечают невозможность очистки воды от мелкой фракции, немалую стоимость, низкую производительность скважины(из-за высокого сопротивления фильтрующей сетки). Кроме того, если вода содержит большое количество карбонатных и железистых соединений, происходит быстрое закупоривание ячеек фильтрующего материала, что в дальнейшем может привести к засорению трубы для водопровода.
Перфорированные фильтры

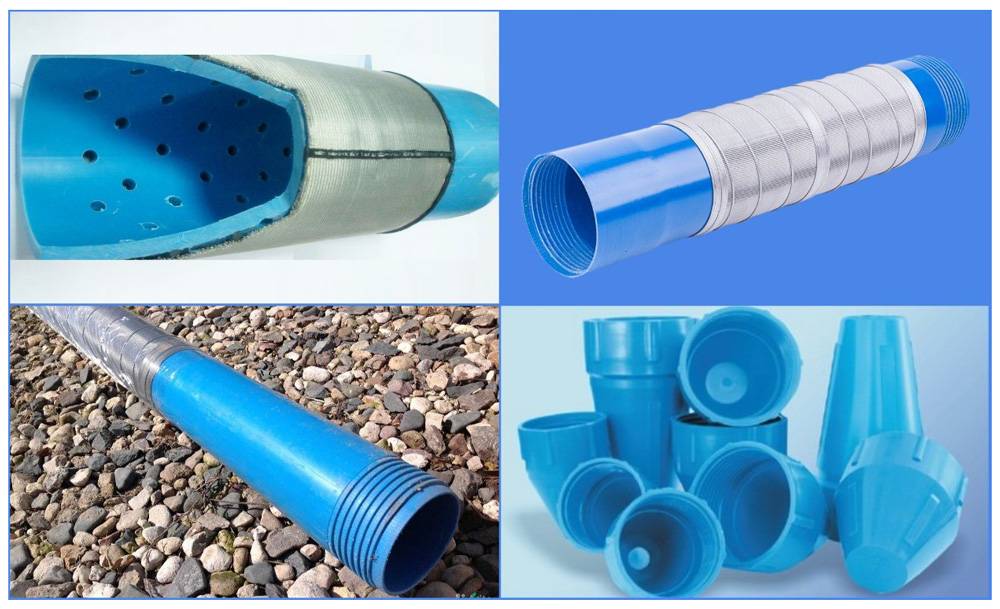

перфорированный фильтр
Конструкция их до примитивного проста, это труба с отверстиями различной формы (круглой или щелевидной). Обычно перфорированную часть усиливают, дополнительно накладывая пояса жесткости, помогающие фильтру выдерживать значительные механические нагрузки. Однако лучше всего перфорированные фильтры применять в скважинах с небольшим напором. Оба типа фильтров работают по единому принципу, однако щелевые фильтры обеспечивают больший дебет скважины. Из-за постепенного заиливания отверстий, производительность фильтрующей части со временем снижается. Применять их лучше всего в том случае, если вода залегает в известняковых или галечных отложениях, так как слишком мелкую фракцию песка они могут не задерживать.
На стоимость подобных устройств для фильтрования воды значительное влияние оказывает материал, из которого они изготавливаются (нержавеющая сталь или пластик). Из того же материала должна быть выполнена и эксплуатационная колонна.
Проволочные фильтры
проволочный фильтр

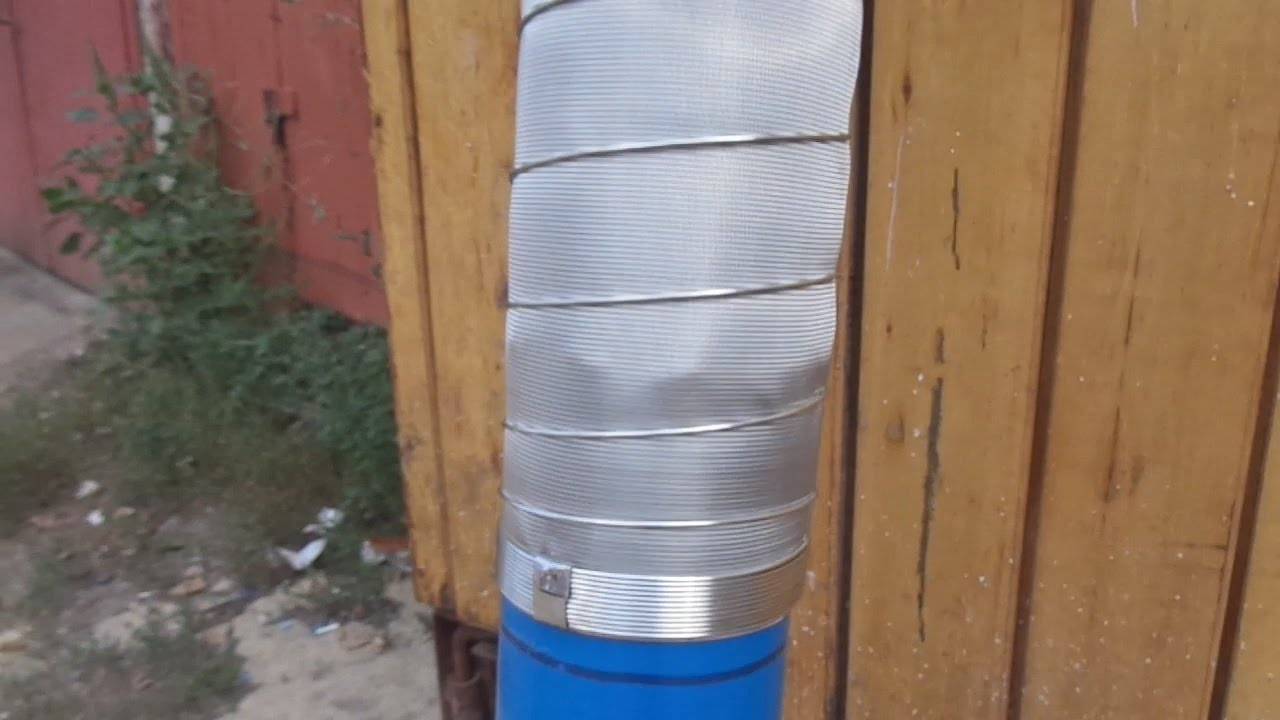

Проволочные фильтры для скважин на воду наиболее долговечны и очень эффективны. Проволочные фильтры, выполненные качественно, в заводских условиях, с соблюдением всех технологических регламентов способны функционировать десятки лет. Выполняются они обычно на основе труб с круглой или щелевидной перфорацией, с дополнительно приваренными параллельными проволочными стержнями. На изготовленную каркас спирально наматывается клиновидная проволока с минимальным интервалом (до 2,0 мм). Витки закрепляются сваркой в каждой точке соприкосновения с остовом. Желательно, чтобы все элементы конструкции были выполнены из единого материала, так как в случае сочетания латуни и нержавеющей стали возможны проявления электрокоррозии, в результате чего отверстия «зарастают».
В последнее время в качестве материала для изготовления подобных фильтров все чаще применяются полимерные материалы, которые индифферентны к коррозии.
Гравийные фильтры
Очистка воды со скважины может выполняться и при помощи гравийного фильтра, которые бывают двух типов:
собираемые на поверхности гравийный контур с последующим спуском его в скважину. Толщина гравийного слоя в этом случае должна быть не менее 30 мм. Такие фильтры могут быть кожуховыми или блочными. Блочные фильтры выпускаются в монолитном или пустотелом исполнении. Их преимуществом является возможность визуального контроля за выполнением фильтрующего слоя;
засыпной гравийный фильтр, при этом выполняется заполнение гравием межтрубного пространства непосредственно при оборудовании скважины без кессона при помощи адаптера, с поверхности. Применение засыпного гравийного фильтра требует, чтобы диаметр скважины был на 100 мм больше диаметра самой фильтрующей части. Каждый слой обсыпки выполняется толщиной 50 мм и более. Наиболее эффективно действуют при обсыпке 150÷200 мм.
В качестве материала обсыпки применяется однородный гравий с обкатанными частицами и массовой долей кварца, составляющей не менее 95%. При разнородности частиц гравийной смеси проницаемость фильтра снижается, при этом производительность скважины невелика. Из-за этого же не рекомендуется засыпку производить дробленой породой.
Для чего нужен отстойник
Даже качественно изготовленный скважинный фильтр не сможет уберечь от попадания мелких частиц. Пусть даже небольшое количество, но все-таки попадет в скважину. Это неизбежно. В таких случаях поможет специальное место, в котором эти частицы могут скапливаться. Это сможет ускорить процесс заливания скважины. Речь идет об отстойнике.
Схема скважины с отстойником
Помимо лучшей очистки воды, отстойник не позволяет мелким частицам попадать в насос. В противном случае насос быстро выйдет из строя, а это – дополнительные расходы и затраченное время. Делается отстойник предельно просто: под фильтром остается специальное пространство с глухим дном. В нем и скапливаются не отфильтрованные частицы во время выкачивания воды.
Как очистить
Решить это можно только после проведения полного лабораторного анализа, в ходе которого определяют:
- органолептические показатели;
- показатели химического состава;
- микробиологическую опасность.
На основании полученных результатов принимают решение о составе оборудования и принципах его работы:
- Механический способ предполагает наличие фильтров для грубой и тонкой фильтрации, задерживающих песок, ил, глину.
- Каталитическая очистка после предварительного окисления вымывает осажденные примеси с поверхности засыпки.
- Угольные сорбенты при глубокой фильтрации устраняют привкус и запах.
- Электрохимическим растворением разрушают грязь на компоненты, которые удаляют фильтрованием.
- Бактерии и вирусы убираются агрессивными химикатами или ультрафиолетовым облучением.
Как выбрать нужный фильтр
Осадок воды из скважины в виде песка или глины является одной из самых частых проблем Прежде чем сделать скважинный фильтр своими руками, необходимо ознакомиться с разновидностями и предназначением очистительных элементов. Очищение колодезной жидкости происходит в два этапа – фильтром в скважине и поверхностным, который врезают в водопроводную магистраль. Состоит устройство из трех основных деталей:
- Отстойник – полость, предназначенная для скопления твердых частиц песка, ила и почвы. Приблизительная длина резервуара составляет 0,5 метра.
- Фильтрующие элементы состоят из многочисленных отверстий в трубе небольших размеров, а также наружных материалов, которые к ней крепятся.
- Надфильтровый участок – деталь, исполняющая роль фитингов при установке на обсадную колонну источника.
Чтобы правильно выбрать очистительный фильтр, нужно понять, каким требованиям он должен соответствовать. Скважинная вода поднимается на поверхность, преодолевая слои почвы и прочих малосыпучих пород, в результате чего ее состав обогащается посторонними примесями, которые не всегда благоприятно сказываются на работоспособности дорогостоящего оборудования и здоровье человека. Чтобы предотвратить неприятные явления, необходимо разобраться, какими по типу конструкции фильтры бывают и какой предпочтительнее установить. Дырчатый фильтр
- Дырчатое устройство, оснащенное сеткой – самая востребованная разновидность. Это полипропиленовая или металлическая труба с большим количеством упорядоченно расположенных сквозных отверстий. Сделать фильтр для скважины своими руками из пластиковой или металлической трубы просто, но конструкция имеет один весомый недостаток – малая производительность из-за большого потока воды.
Щелевой фильтр
- Щелевая конструкция имеет высокую пропускную способность, благодаря чему система производительная и эффективная. Конструктивные особенности аналогичны предыдущей разновидности, за исключением того, что вместо отверстий используются надрезы. Сквозь насечки, расположенные на трубе, проникает вода, а твердые частицы и прочие загрязнения оседают на стенках. Толщина определяется исходя из концентрации и размеров твердых частиц в колодезной воде. Сетчатый щелевой фильтр – наиболее предпочтительная разновидность для глинисто-песчаных водоносных пластов.
- Фильтр из гравия – одна из самых бюджетных и простых в реализации конструкций. Представляет собой подушку, состоящую из мелкофракционного гравия. Используют, как правило, вместе с сетчатым фильтром на песчаных или известковых источниках небольшой глубины.
- Фильтрующая конструкция с проволочной обмоткой – это модернизированный вариант сетчатого фильтра. Вместо сетки труба обматывается специальной проволокой клиновидного сечения, изготовленной из нержавеющей стали.
Щелевые конструкции фильтров
Наряду с дырчатыми фильтрами в трещиноватых и склонных к обрушению породах используются щелевые системы. Они более предпочтительны по своей конструкции, поскольку имеют большую, чем дырчатые, пропускную способность. На их поверхности нет «глухих» зон, и площадь одной щели в сто раз превосходит площадь отверстия.
Главным недостатком сооружения считается меньшая прочность на изгиб, поэтому при изготовлении обязательно предусматриваются так называемые «пояса жесткости» – сплошные участки без перфорации.
Щелевой фильтр имеет большую, чем дырчатый пропускную способность
Чтобы самостоятельно изготовить щелевой фильтр для скважины понадобится подготовить трубу и инструмент для фрезерования или газовый резак, в зависимости от того, как будут выполняться отверстия. Размеры ширины щелей исходя из состава породы могут варьироваться от 3 и до 5 мм, длины – от 25 и до 75 мм. Располагают отверстия как в поясном так, и в шахматном порядке. Поверх может накладываться металлическая сетка.
Подобрать сетку довольно просто. Она может быть квадратного либо галунного плетения. Опыт показывает, что лучшая прочность и проницаемость у латунной сетки галунного плетения. Подобрать размер отверстий так же несложно. Для этого через несколько сеток просеивают сухой песок. Выбирают ту, которая пропускает, в среднем, примерно половину. Однако для особо мелких песков вполне подойдет и вариант, пропустивший порядка 70%, а для крупных фракций – 25%.

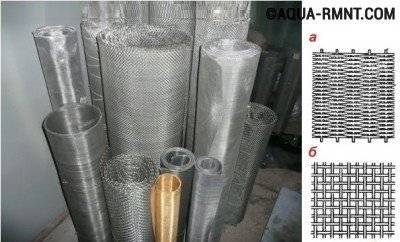

Виды сеток для фильтра: под буквой «а» галунное плетение, под «б» — квадратное
Грамотное изготовление фильтра для скважины предполагает и определение размеров песка, чтобы как можно более точно подобрать сетку. Сделать это можно самостоятельно, высыпав немного сухого песка на миллиметровую бумагу. Крупными считаются частички величиной от 0,5 до 1 мм, средними – от 0,25 до 0,5 мм и мелкими – от 0,1 до 0,25 мм. Сетки галунного плетения имеют особую маркировку в виде дроби. В числителе указано количество проволок в основе, в знаменателе – в утке, из расчета на квадрат размером 25х25 мм. Если фильтр будет работать с гравием, то сетку выбирают только с квадратным плетением.
Перед тем, как наложить сетку, на фильтр спирально наматывают стальную нержавеющую проволоку шагом 15-25 мм. Диаметр проволоки – 3 мм. Через каждые 0,5 м по длине каркаса ее точечно припаивают, обеспечивая максимальную прочность. Сетку внахлест надевают на трубу и стягивают проволокой по спирали. Шаг – 50-100 мм. Каждый виток после закручивания перегибают под стяжку пассатижами. Так же сетку можно припаять. Для этого сначала крепят один край, а затем внахлест на него – второй. Таким способом можно самостоятельно изготовить лучший фильтр для скважины на песок, каковым считается щелевая конструкция с сеткой.
На что обратить внимание: основные ошибки при самостоятельном изготовлении ↑
Главная ошибка – неправильный расчет пропускной способности. Чтобы точно не ошибиться, стоит сделать большую площадь перфорации – от этого зависит водоотдача скважины
Обратить особое внимание нужно на качество материалов: желательно отказаться от дешевых пластиковых фиксаторов, сетки и труб. Кроме недолговечности, такие материалы могут быть токсичны и существенно ухудшить вкусовые качества воды
В выборе проточных фильтров полагаться на собственное мнение или покупать систему под влиянием рекламы – нецелесообразно. Определение необходимых компонентов для засыпки в систему, выбор мощности и тип фильтра стоит доверить профессионалу.
Другие виды фильтров
Кроме механических фильтровальных установок есть еще и природные.
Характеристики природных:
- Самым лучшим природным фильтром для конструкции скважины является гравий.
- Он обладает отличными свойствами при задержании мелких и крупных вредоносных для источника частиц.
- Основной его функцией считается способность к самоочищению.
- Гранулы для фильтра гравия должны быть не более 1-2 мм.
- Его располагают как снаружи конструкции в качестве обсыпки и в самой скважине.
- Засыпают гравий на дно колодца небольшим слоем и только после этого проводят установку фильтровального и насосного оборудования.
Фильтр для скважины своими руками — как сделать
Скважинные фильтры устанавливаются на донную трубу и опускаются в источник вместе с обсадной колонной, их самостоятельное изготовление бессмысленно, если вы не занимаетесь скважинным бурением. Задача актуальна для буровых организаций и индивидуальных буровиков, желающих сделать недорогой качественный фильтр с высокими характеристиками и параметрами, наиболее подходящими к конкретной скважине (глубина залегания, состав грунта).
Гравийный
Для устройства гравийного фильтра своими руками поступают следующим образом:
- Вначале подбирают размер гравийной засыпки с учетом гранулометрического состава водоносного песка. Для этого загрязненная вода извлекается на поверхность, и после ее фильтрации определяется размер песчаных частиц.
- Гравийная насыпка должна иметь размер гранул приблизительно в 8 раз превосходящий минимальный диаметр песчаных частиц или в 5 раз их максимальный диаметр. К примеру, если размерные параметры водоносного песка 0,5 — 1 мм., засыпка должна иметь размеры 4 — 5 мм., при песчинках 0,25 — 0,5 мм. размеры гравия составляют 2 — 2,5 мм.
- Подобранная по размерам гравийная фракция погружается на скважинное дно методом свободного падения в водном потоке, ее минимальная толщина составляет 50 мм.
- Допускается многослойная засыпка, начиная с более крупных фракций и переходом на мелкие частицы.
Рис. 11 Обсыпка обсадной колонны
Дырчатый фильтр для скважины с перфорацией
Перфорированный фильтр можно изготовить самостоятельно без особых усилий при наличии простого инструмента (дрель с подходящим сверлом). При устройстве перфорированного фильтра из 125 ПНД обсадной трубы поступают следующим образом:
- Производят разметку, отмечая расстояние от нижней заглушки до окончания отстойника около 50 см., длина фильтрующий части с перфорацией при этом составляет 110 см.
- Проводят вдоль трубы 4 равноудаленные линии, просверливают 4 ряда отверстий диаметром 20 — 22 мм. перьевым буром по дереву — их нужно выполнять в шахматном порядке. Расстояние между ними должно составлять около 10 см.
- Образовавшиеся в процессе сверления заусенцы зачищают наждачной бумагой, можно их опалить газовой горелкой.
Если глубина залегания источника небольшая, количество дыр можно увеличить до 8 рядов, а также сделать дырчатые отверстия практически на всю длину 3-х метровой трубы, их количество будет составлять около 20 – 25 штук в ряду.

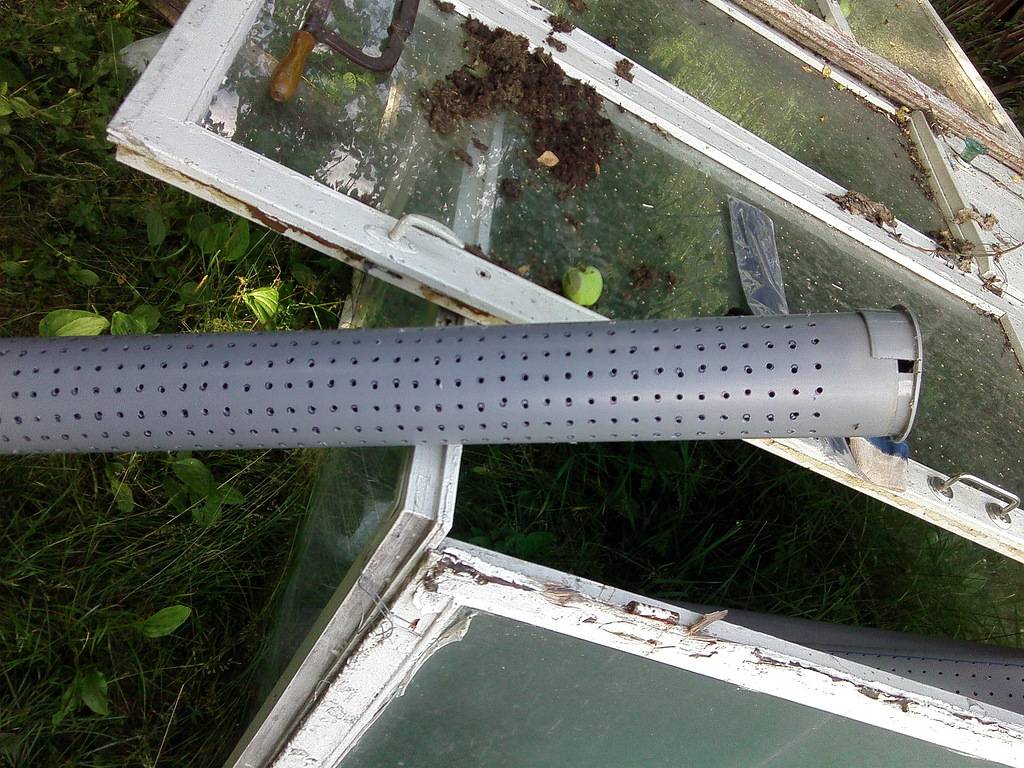

Рис. 12 Дырчатый фильтр своими руками
Щелевой
Изготовление щелевого фильтра редко проводят самостоятельно — процесс трудоемкий и отнимает много времени, при его устройстве поступают следующим образом:
- Делают разметку вдоль трубной поверхности, разделив ее на 8 равноразмерных секторов, проведя 8 линий и отступая от концов по 50 см.
- Для прорезки щелей берут болгарку с диском по металлу или бетону, при этом следует учитывать, что прорези от диска для металла будут иметь меньшую ширину.
- Нарезку производят с шагом в 10 мм. на ширину сектора между двумя линиями, чередуя свободные продольные участки с прорезанными. При этом между прорезями оставляют ребра жесткости шириной 20 мм. через 10 — 20 линий.
- После вырезания 4 продольных сегментов со щелевыми участками их поверхность очищают от заусенец наждачной бумагой.
Рис. 13 Пластиковая труба со щелями
Проволочные фильтровальные системы с сеткой
Изготовление проволочного фильтра в домашних условиях не представляется возможным — для обеспечения зазора между витками V-образной проволоки около 0,5 мм. требуется ее приваривание на жесткий каркас изнутри в тысячах точках.
В домашних условиях чаще всего изготавливают сетчатые фильтры, поступая следующим образом:
- Берут за основу обсадную трубу с круглыми дырами, сделанными по описанной выше технологии. Навивают на ее поверхность капроновый шнур или проволоку из нержавейки окружностью около 2 — 5 мм. с расстоянием между витками 50 — 100 мм. Концы обмотки закрепляют скобками, винтами или прикручивают клеящей лентой.
- Поверх обмотки одевают металлическую или синтетическую сетку, для ее фиксации применяют вторую наружную намотку проволокой или синтетическим шнуром.
Рис. 14 Изготовление сетчатого фильтра
Изготовление скважинных фильтров своими руками является прерогативой специалистов, занимающихся буровыми работами — они устанавливаются на скважинное дно после бурения первыми в обсадной колонне. Наиболее популярными являются сетчатые конструкции для фильтрации воды в песчаных скважинах, представляющие собой комбинацию перфорированных отверстий в обсадной трубе, закрытых сверху металлической или искусственной сеткой.
Делаем фильтр для воды своими руками для очистки колодезной и скважинной воды
Проблема очистки питьевой воды становится актуальной не только для горожан, но и для жителей сельской местности. Чтобы сделать воду из колодца или скважины пригодной для питья, можно изготовить фильтр для воды своими руками.
Для чего фильтровать колодезную воду?
Казалось бы, что может быть чище колодезной воды, воспетой в древних русских былинах? Увы, современная реальность совсем не похожа на сказку. Вода в частных колодцах может быть загрязнена самыми разными веществами, такими как:
- нитраты;
- бактерии и болезнетворные микроорганизмы;
- примеси, ухудшающие вкус и качество питьевой воды.
За избыток в питьевой воде нитратов, т. е. солей азотной кислоты, следует «благодарить» аграриев, которые широко применяют удобрения и пестициды при выращивании сельскохозяйственной продукции. Часть этих веществ неизбежно просачивается в водоносный слой грунта.
Самый простой фильтр можно сделать из пластиковой бутылки с наполнителем
Низкое качество и повреждения оборудования приводят к тому, что в воде появляется примесь ржавчины песка и т. п. Пить такую воду просто неприятно. Поэтому для дачи рекомендуется купить или смастерить хотя бы простой водяной фильтр.
Обзор фильтрационных материалов
Принцип работы фильтра прост и всем хорошо знаком. Необходимо пропустить воду через слой фильтрационного материала. Наполнитель может быть разным:
- ткань;
- вата;
- бумажные салфетки;
- марля;
- песок;
- трава;
- уголь;
- лутраксил.
Древесный уголь можно купить в магазине или изготовить самостоятельно
Для регулярного применения используют другие материалы, в основном, древесный уголь. Его укладывают слоями, чередуя с песком, гравием, травой и т. п. Лутраксил представляет собой синтетический материал, изготовленный из полипропиленовых волокон.
Простейший фильтр из пластиковой бутылки
Применение обычных бытовых фильтров для небольшой дачи редко бывает удобным. Такие устройства требуют поступления воды из водопровода под определенным давлением, а не на всякой даче есть водопровод в подходящими характеристиками. Кувшинные фильтры очищают воду слишком медленно.
Кроме того, придется постоянно менять картриджи. Поэтому самодельный фильтр для воды, сделанный из пластиковой бутылки и ведра с пластмассовой крышкой может стать самым приемлемым вариантом.
Самодельный фильтр для воды можно сделать из обычной пластиковой бутылки
В данном фильтре в качестве наполнителя используются уголь и обыкновенные тканевые салфетки
Самый простой фильтр для дачи изготавливается таким образом:
1. У пластиковой бутылки нужно срезать дно.
2. Вырезать подходящее отверстие в пластмассовой крышке ведра.
3. Вставить бутылку в отверстие горлышком вниз.
4. Заполнить фильтр наполнителем.
Сверху на принимающую емкость нужно установить пластиковую бутыль объемом 10 литров, в дне которой проделано заливное отверстие. Для изготовления фильтра можно использовать кусок полипропиленовой трубы на 40 мм. Верх и низ трубы закрывают кусками перфорированного пластика, который рекомендуется зафиксировать термоклеем. Труба заполняется древесным углем.
Такой самодельный фильтр должен плотно войти в горлышко стандартной десятилитровой бутыли. Остается соединить принимающий бак с фильтром и бутылью. В установку можно залить сразу полное ведро колодезной воды, которая через несколько часов отфильтруется. Таким образом в доме всегда будет запас чистой питьевой воды.
Трехколбовая конструкция для полноценного водопровода
Счастливые обладатели полноценного водопровода в частном доме могут сделать трехколбовый самодельный фильтр для очистки воды. Для этого нужно:
- Приобрести три одинаковых колбы.
- Последовательно соединить колбы двумя переходниками-ниппелями в четверть дюйма. При этом необходимо строго придерживаться обозначений in/out, чтобы соблюсти направление движения воды. Резьбы ниппелей следует уплотнить ФУМ-лентой.
- Крайние отверстия колб присоединяются к трубке на четверть дюйма с помощью прямых переходников.
- Подключить фильтрационную систему к водопроводу тройником, который врезают в водопровод, используя коннектор 1/2”.
- На выходе к системе фильтров подключают стандартный кран для питьевой воды.
- Заполнить колбы фильтрующим материалом. Можно использовать полипропиленовый картридж, угольный фильтр и наполнитель от накипи.
Это интересно: Стены в коридоре — варианты отделки
Изготовление фильтров для скважины своими руками
Размер отверстий зависит от характеристик грунта.
Самое распространенное устройство очистки, применяемое дачниками и хозяевами частных домов, — это дырчатая с перфорацией система. По конструкции он представляет собой трубу с проделанной перфорацией (отверстиями). Устройство очень простое, но достаточно эффективное. Для изготовления в качестве расходных материалов вам потребуется металлическая или пластиковая труба длиной примерно 4,5-5 м.
При использовании металлических труб можно применить геологический или нефтяной сортамент. Используя сверла, проделывают перфорацию отрезка трубы.
Изготовление дырчатого фильтра своими руками проводят по следующей технологии. Измеряют длину отстойника, которая должна составлять от 1 до 1,5 м. Длина будет зависеть от глубины скважины. На поверхность трубы наносят разметку, учитывая, что перфорированный участок составляет не менее 25% длины всей трубы, определяют необходимую длину. Длина трубы также зависит от глубины скважины и может составлять 5 м. Отступив от края трубы, проводят сверление отверстий. Шаг отверстий составляет 1-2 см, принимаемое расположение — в шахматном порядке. Рекомендуется просверливать отверстия не под прямым углом, а под углом 30-60 градусов с направлением снизу вверх. По окончании работ перфорированная поверхность трубы зачищается от острых выступов. Внутренняя часть трубы чистится от стружки и закрывается деревянной пробкой. Перфорированная зона обкручивается сеткой мелкого плетения из латуни, а лучше из нержавейки. Сетка закрепляется на заклепки. Использование сетки позволяет избежать быстрого засорения отверстий фильтра.
Виды сеток для фильтра: а — Галунное плетение; б — Квадратное.
Большая пропускная способность обеспечивается щелевой конструкцией фильтров. Площадь щели фильтра превосходит по величине площадь отверстия примерно в 100 раз. На поверхности фильтра нет так называемых глухих зон.
Для изготовления своими руками щелевого фильтра вместо дрели потребуется инструмент для фрезерования. В зависимости от способа изготовления отверстий, может потребоваться газовый резак. Ширина щелей находится в пределах 2,5-5 мм, а длина — 20-75 мм, расположение отверстий в поясном и шахматном порядке. Поверх отверстий накладывается металлическая сетка.
Плетение сетки выбирается галунное, материал — латунь. Выбор размера отверстий сетки проводится опытным путем, просеивая песок. Наиболее подходящий размер сетки — тот, в котором при просеивании пропускается половина песка. Для особо мелкого песка подходящим вариантом будет та сетка, которая пропускает 70%, для крупного песка — 25%.
Размер частичек песка определяет его состав:
- крупный песок — частички 0,5-1 мм;
- средний песок — частички 0,25-0,5 мм;
- мелкий песок — частички 0,1-0,25 мм.
Перед наложением сетки на перфорированную поверхность наматывается стальная нержавеющая проволока с шагом 10-25 мм. Диаметр проволоки должен составлять 3 мм. Прочность конструкции обеспечивается точечной спайкой участков проволоки по длине намотки, примерно каждые 0,5 м. После намотки проволоки наносят сетку и стягивают ее проволокой. Шаг проволоки при стягивании составляет 50-100 мм. Сетка для фиксации может спаиваться или скручиваться стальной проволокой.
Проволочное устройство очистки для скважины отличается сложностью своей конструкции. Для изготовления такого фильтра своими руками требуется использовать проволоку специальной формы сечения. Пропускная способность системы во многом зависит от шага намотки проволоки и формы ее сечения.
Технология намотки заключается в следующем. Подготавливается щелевая конструкция системы очистки. Размер отверстий зависит от размера природных частиц. Прежде чем приступить к намотке проволоки, к каркасу накладываются 10-12 прутьев с диаметром не менее 5 мм.
Самое простое устройство фильтра имеет гравийное сооружение. Сооружают такую систему в грунтах с глинизированным и мелким песками. Процесс сооружения фильтра начинают с подготовки скважины, диаметр скважины должен быть с запасом на обсыпку гравием. Гравий выбирается одноразмерной фракции и засыпается с устья в скважину. Толщина обсыпки должна быть не менее 50 мм. Размер частиц гравия выбирается относительно размера частиц породы. Частицы гравия должны быть в 5-10 раз меньше.
Муть и грязь, песок
Пожалуй, это одна из самых простых проблем. Бороться с ней помогают фильтры различной природы. В случае, когда применяется скважина на песок, то часто прибегают к предварительной прокачке скважины перед водозабором. Эту операцию можно автоматизировать, запуская прокачку по таймеру с заданной регулярностью, подбираемой опытным путем. Можно применять и промывные фильтры с регулярной промывкой по таймеру, либо с разделением потока на чистую воду и дренаж, с соответствующим обратным клапаном.
Некоторые хитрости при оборудовании водоподготовки
Не секрет, что оборудование для водоподготовки занимает изрядно места. Да и устанавливаться оно должно в теплом помещении, где температура всегда положительная. Замораживание агрегатов может привести к негативным последствиям, даже если вода из системы слита. Загрузка и прочие фильтрующие элементы, могут содержать остаточную воду, которая замерзая будет их просто разрывать, возможно, что не с первого раза, не в первую зиму, но сделает она это неминуемо. Отсюда следует, что проектировать помещение для размещения оборудования стоит заранее, еще на стадии создания проекта дома. Иначе придется столкнуться с проблемой поиска наилучшего решения по размещению.
Гидроаккумулятор из нержавейки. Фотография неизвестного автора.
Как известно, чем больше по объему гидроаккумулятор, тем реже будет включаться насос и тем дольше он прослужит. Но далеко не всегда удается найти место в уже готовом доме для размещения крупного гидроаккумулятора. На помощь тут может прийти смекалка. Ведь вместо одного 100 литрового гидроаккумулятора можно смело поставить два по пятьдесят литров. Или четыре по 25. Если места нет в доме, но есть подпол, где круглый год температура выше нуля, то гидроаккумулятор можно разместить и в подполе, а чтобы он не гнил от повышенной влажности воздуха, то его можно взять в исполнении из нержавеющей стали или же обработать такими доступными средствами как Мовиль или Пушечное сало. Средства недороги, приобретаются в любом автомагазине и предназначены как раз именно для защиты от коррозии.
Кабинетный фильтр в месте установки. Фотография неизвестного мастера.
Если же требуется система очистки воды, но места катастрофически мало (а многие системы критичны в том числе и к ориентации в пространстве и могут быть установлены только вертикально), то можно присмотреться к так называемым кабинетным системам водоочистки. Такие системы примерно в половину компактнее своих полноразмерных собратьев, но и по производительности им уступают на столько же. Зато, благодаря их скромным размерам, они могут быть установлены, например, в чулане или другом ограниченном по объему месте.
Иногда требуется осуществлять дистанционную коммутацию водопровода, например, открывать или закрывать шаровые краны удаленно или выполнять похожие операции. Помочь тут может специальный механизм дистанционного управления. Встречаются варианты с управлением напряжением в 12 вольт, такие системы интегрируются в сложные системы по управлению водой или контролем за протечками. Но есть и использующие обычное напряжение в 220 вольт бытовой сети. И хотя цены на подобные управляемые краны — кусаются, они могут найти свое достойное место и в вашей системе водоснабжения и водоподготовки.

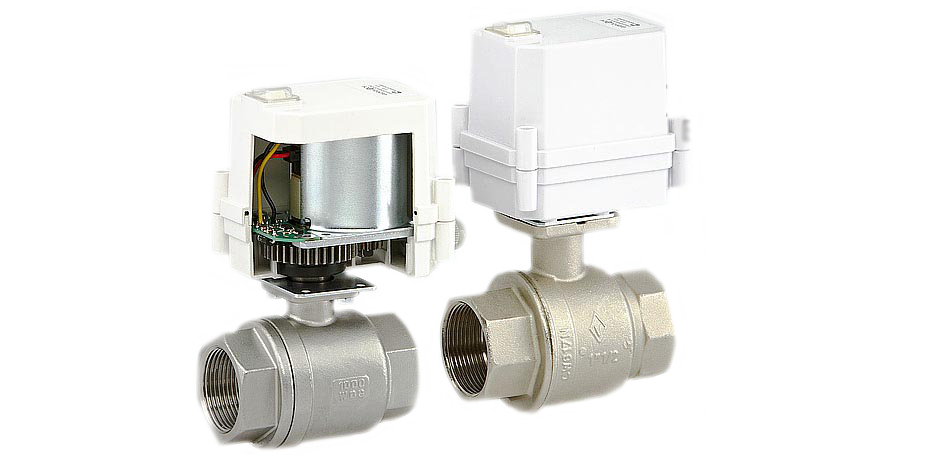

Система для удаленного управления шаровыми кранами.
При необходимости прокладки кабеля или трубы через стену из бетона или кирпича, можно просверлить ее и обычным перфоратом или мощной дрелью. Для этого необходимо использовать коронки по бетону/камню. Коронки с твердосплавными зубьями спокойно пробурят бетон в ударном режиме, но им не по зубам металлическая арматура. А вот алмазные коронки, хотя и стоят дороже, но пройдут металл и без всякого бурения, применяя только обычное вращение. Для бытового применения стоит выбирать коронки для сухого бурения. Если глубина коронки не позволяет пробурить отверстие на всю длину сразу, то можно откалывать небольшие кусочки стены в канале обычным буром, удалять их и продолжать бурить глубже. Если же глубины совсем не хватает, то можно наметив центральное отверстие длинным буром, продолжить бурение с другой стороны.
Коронка по бетону для бурения и алмазная для сверления.
Природная вода хоть и сделана «в природе», но зачастую требует очистки, хотя бы минимальной. А очистка может быть делом очень затратным. И дабы не выкидывать средства на воздух, стоит очень ответственно подойти к этому вопросу. Ведь от того, насколько качественно выполнен анализ воды, подобрана и смонтирована система, ваш бюджет будет петь романсы или же у вас появится отличный повод похвастаться перед друзьями тем, как вам удалось качественно подобрать системы и не заплатить лишнего.
