Основные этапы процедуры
Способ врезки в трубу водопровода под давлением выбирают в зависимости от материала. Процедуры для пластика, чугуна и стали в основных моментах похожи:
- на центральную магистраль устанавливают хомут;
- монтируют вентиль;
- сверлят отверстие в трубе;
- подключают домашний водопровод.
Определение участка врезки
Смотровой колодец. Самое удобное место — это ближайший смотровой колодец. Если он находится далеко, подсоединяются к магистрали, раскопав водопровод. Траншею делают на 0,5 м глубже трубы, чтобы устроить песчано-щебневый дренаж.
Выбирают место врезки, от которого возможно провести водопровод в дом по прямой, без поворотов. Сверяются с планом, нет ли в этом месте пересечения с другими подземными коммуникациями.
Выбор необходимых материалов

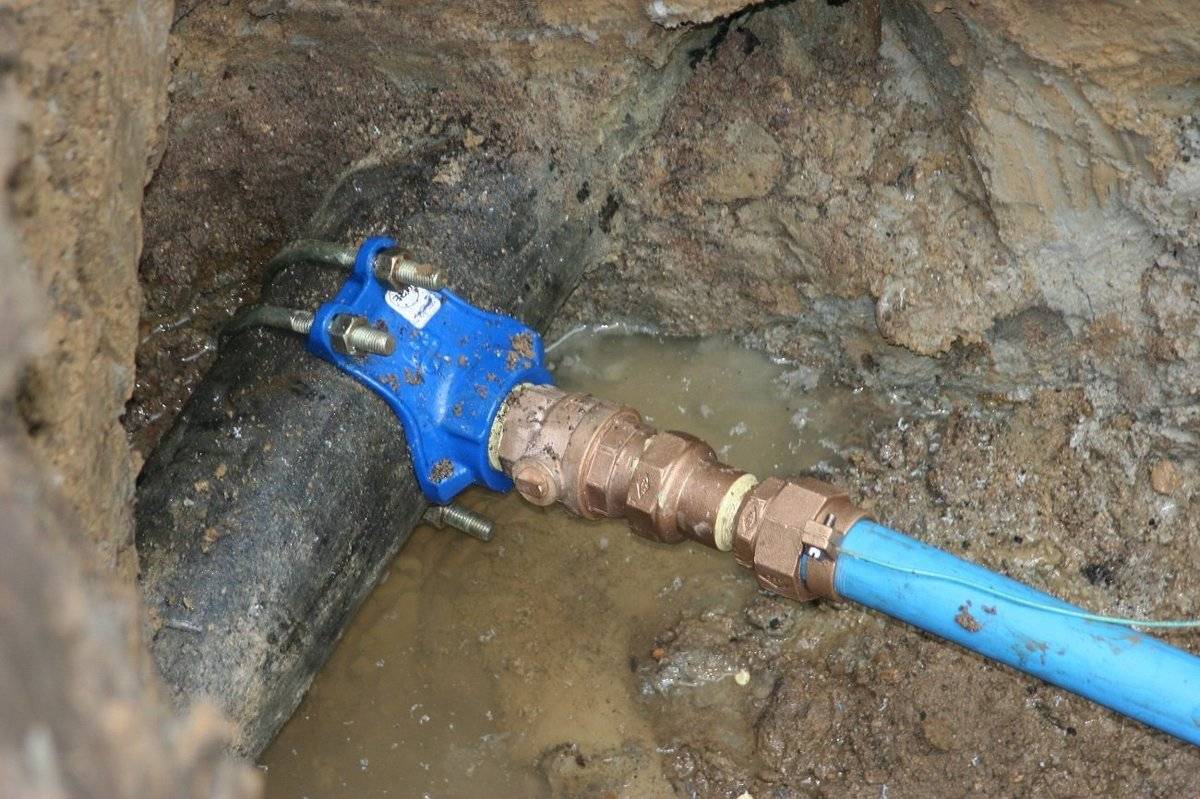

Врезка в магистральный трубопровод осуществляется с помощью хомутов различной конструкции и конфигурации. Для изготовления используется пластик, сталь, чугун, латунь. Подсоединяются к магистрали механическим способом и сваркой. Для первого метода используют изделия на стяжках с уплотнителями. Они отличаются высокими эксплуатационными характеристиками, простотой установки, но по надежности не могут конкурировать с электросварными.
По типу конструкции различают модели:
- седловые;
- засверловочные;
- седелки.
Универсальный хомут для подсоединения к магистрали под давлением или без него — седловой, совместимый со всеми видами труб. Основная часть — седло с патрубком, на котором есть фланец или резьба для фитинга. Изделие притягивается и фиксируется на водопроводе гибкими стяжками. Материал для изготовления — пластик, чаще металл.
Приводится в действие воротком или гаечным ключом. Производятся различные модификации, в т. ч. с запорно-регулирующей арматурой. Некоторые виды можно устанавливать на трубы большого диаметра — до 300 мм.
Хомут-седелка используется только на пластиковых трубопроводах. Оснащается коронкой для сверления, в корпусе имеется спираль, которую подключают к специальной сварочной машине. Пластик разогревается и впаивается в магистральную трубу. Давление равномерно распределяется по всей поверхности, предотвращая деформацию.
Размер хомутов выбирают в соответствии с диаметром магистрального трубопровода. Сверло для проделывания отверстия должно быть на 1 мм уже отвода, сечение которого меньше, чем у центральной трубы. Материал водопровода, проложенного к дому, может быть любым, но соответствующим креплению на запорной арматуре. Для стальных труб это фланцы или резьбовые муфты, для пластиковых — компрессионные фитинги.
Врезку под давлением позволяет выполнить специальный вентиль. Его сечение 32-315 мм, а выходное отверстие 32-63 мм.
Проведение земляных работ
В месте врезки копают котлован. Если используется землеройная техника, немного не доходят до предполагаемой глубины, на которой залегает труба центральной магистрали. Дальше работают вручную лопатами. Это необходимо, чтобы не повредить ковшом экскаватора трубу. Копают ниже на 0,5 м, чтобы хватило места для засыпки подушки из щебня.
Если в планах устроить смотровой колодец, рассчитывают, чтобы под трубой было дополнительное пространство для заливки бетонного основания слоем 10 см. Котлован расширяют с учетом толщины стенок. Минимальный внутренний диаметр круглого колодца или ширина прямоугольного — 0,7 м.
От места врезки к дому роют траншею для прокладки водопровода. Он должен залегать ниже глубины промерзания почвы, которая в средней части России составляет 1,2-1,5 м. Ширину котлована выбирают удобной для монтажных работ — не менее 0,4 м.
Выполнение отвода от магистрали

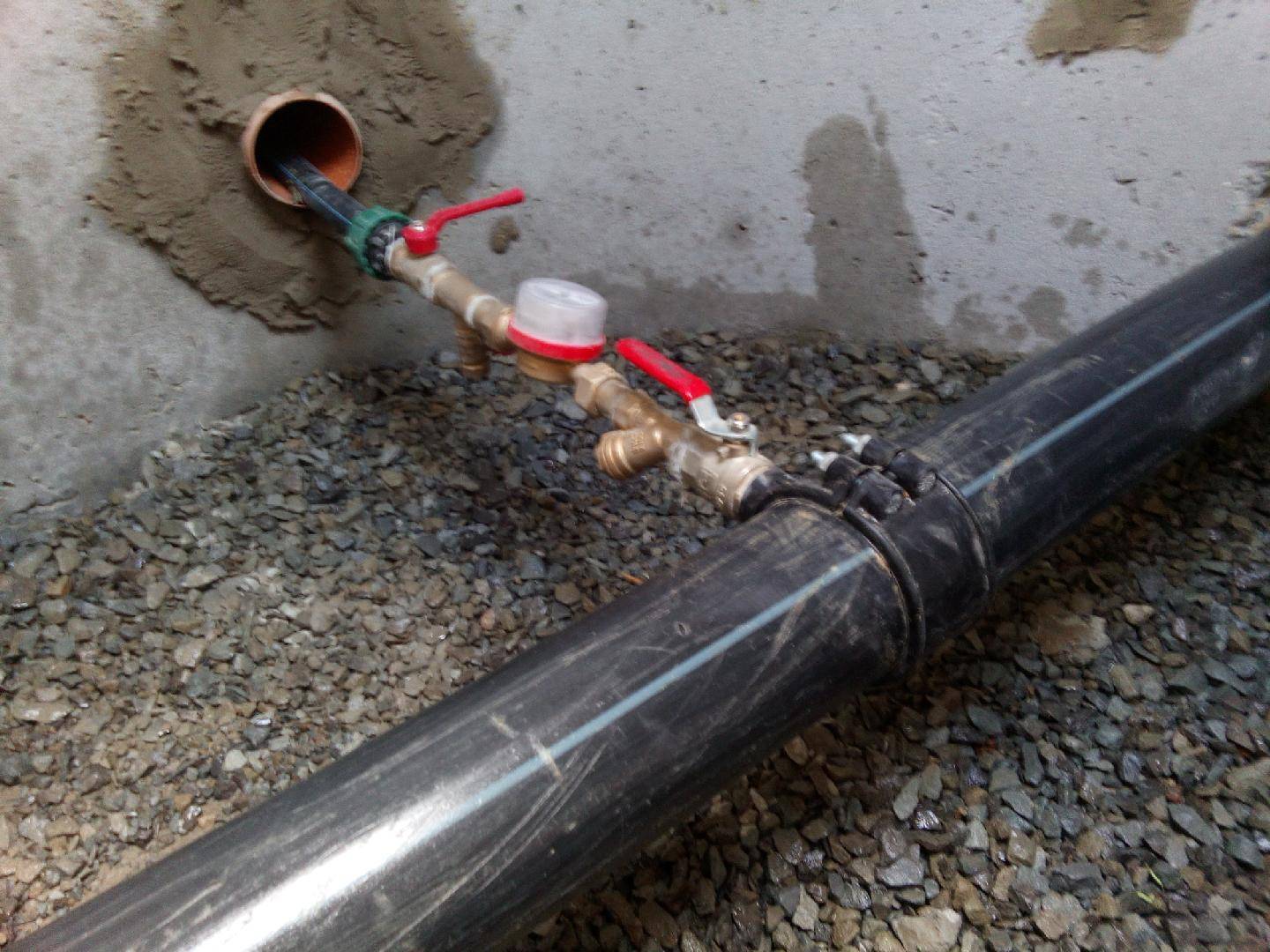

Трубу водопровода одним концом подключают к вентилю на центральной магистрали. Способ подсоединения зависит от того, какой выход на запорной арматуре. Для подключения пластиковых труб применяют компрессионные фитинги, для металлических — фланцы или резьбовые муфты.
Второй конец трубы подключают к счетчику. Его располагают в колодце или внутри дома. Перед прибором учета обязательно устанавливают обратный клапан, чтобы предотвратить отток воды назад в магистраль. За ним желательно смонтировать запорный вентиль, чтобы перекрыть домашнюю систему при необходимости.
Место ввода в дом через стену или фундамент делают больше диаметра трубы на 20 см. Это необходимо, чтобы в случае проседания здания не деформировался водопровод. Дыру заделывают просмоленной ветошью, сверху закрывают цементным раствором.
Как врезаться в магистраль?

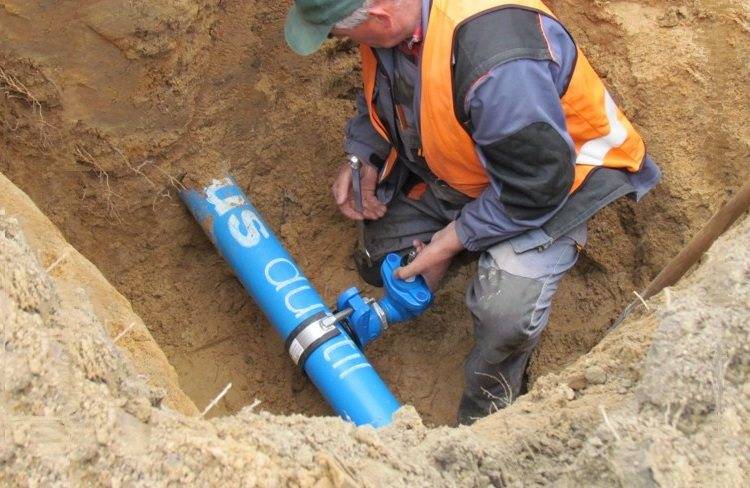

Главный инструмент для проведения этих работ, это специальный механизм для сверления водопроводных труб под давлением. Этот способ достаточно производительный и быстрый, если строго следовать правилам техники безопасности и строго соблюдать все технологические этапы.
Этапы отвода магистрального трубопровода под давлением:
- Земляные работы.
- Процесс врезки.
- Выполнение отвода водоснабжения.

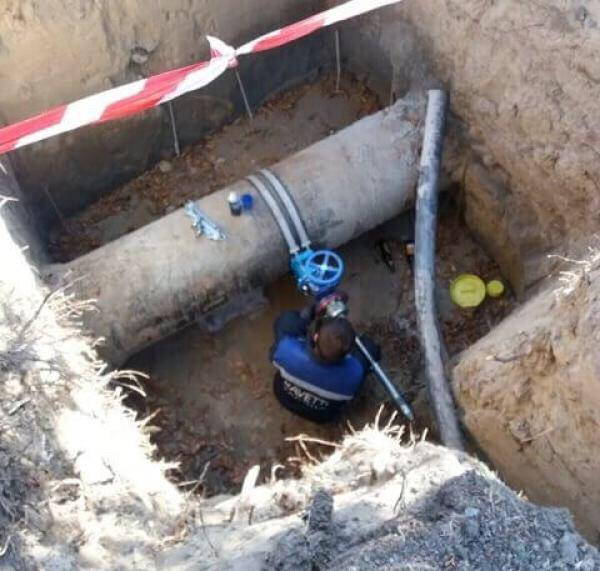

В момент проведения земляных работ необходимо вырыть котлован размером 1,5 х 1,5 метров. Его дно должно быть на 50 см ниже трубы. Вначале работы можно выполнять при помощи экскаватора, пока не будет достигнута металлическая или полимерная лента, которая укладываться над трубой на расстоянии 30-50 см, после чего работа производится только при помощи лопат. Если же место врезки располагается в колодце – данный этап исключается.
- С помощью отверстия в седелке либо разборном хомуте производится прокол стенки арматуры. Данный элемент сопряжения больше напоминает тройник. На боковой отвод накручивается запорный вентиль, задачей которого является перекрытие потока воды после прокола.
- Для установки пластиковых труб можно воспользоваться ординарными седловыми хомутами либо седелками-обоймами.
- Идеальным решением седелки для полимерных труб — является электросварной разборный хомут. Разбираясь на две части, он монтируется над местом врезки и спаивается с трубой с помощью сварочного аппарата. Благодаря этому методу, получается герметичное и высокопрочное соединение.
- Завершающим этапом является отвод водопровода от линии магистрали. Новая ветвь водопровода начинается на вентиле седелки, а заканчивается на водомере.
- Если требуется врезаться в коммуникации, располагающиеся под землей, то вначале необходимо выкопать яму в месте расположения трубопровод.
Для того чтобы упростить эксплуатацию отвода, над местом установки врезанной трубы устанавливается кессон. Его обустраивают, начиная с углубления котлована на 50-70 см. Место отобранного грунта заполняют подушкой из гравия толщиной 20 см. После чего на гравий настилается рубероид и заливается бетонная плита толщиной 10 см, которая армируется решеткой из арматуры.
Водопровод в дом из колодца
Иногда подключение частного дома к центральному водопроводу невозможно
Но обеспечение водой крайне важно для того, чтобы проживание в доме было удобным. Поэтому стоит подумать над тем, как можно решить ситуацию
Оптимальным выходом в этом случае будет проведение водопроводной сети из скважины либо колодца. Предпочтительнее всего обыкновенный колодец. С его помощью можно оборудовать надежную и практичную систему водоснабжения.
Зная, как провести водопровод из колодца в дом, можно создать максимально комфортные условия проживания. Можно сделать водопровод из уже существующего колодца, а можно оборудовать и новый. Главное, чтобы диаметр колодца был не менее 0,7 метров.
Если подземный уровень грунтовых вод выше одного метра, желательно приобрести пластиковый водонепроницаемый колодец.
Делается врезка в существующий водопровод, и устанавливается отсекающая арматура для водопровода: вентиль или задвижка. Размещается в колодце в точке соединения с наружной системой водопровода узел врезки водопровода. Служит такой узел водопровода для того, чтобы на время выполнения ремонта отключать подачу воды. Полученную конструкцию сверху следует накрыть плитой с отверстием для люка.
Надо помнить, что прежде чем приступить к монтажу водоснабжения, следует определиться с методом водозабора
Важно решить вопрос и со сбрасыванием сточных вод. Чтобы провести укладку трубопровода, нужна траншея для водопровода, вырывать которую следует ниже глубины промерзания грунта
Трубы следует укладывать на выровненное дно траншеи. Выравнивание можно провести при помощи песка. В случае, если вариант с траншеями является несколько затруднительным, то следует провести утепление водопроводных труб.
Важно также не забыть создать смотровой колодец водопровода, который является важнейшим элементом всей системы. Он делает функционирование водопроводной сети более надежной и эффективной
Колодцы смотрового типа позволяют контролировать весь процесс, а также удалять все засорения, возникающие в конструкции.
Таким образом, водоснабжение дома является важной составляющей для создания комфортных условий проживания. Можно организовать водоснабжение путем врезки в водопровод
Иногда в качестве источника воды используют колодцы и скважины. Оборудовать систему водоснабжения несложно, главное соблюдать правила.
Наши услуги
Как произвести врезку в водопровод под давлением своими руками: все
Снаружи наносят мел при изъянах в шве на нем проступят жирные пятна. Без нее выполнить соединение будет невозможно или затруднительно, поскольку основную трубу вряд ли получится сдвигать вдоль оси. Оставляйте ваши советы и комментарии ниже. Некоторые виды можно устанавливать на трубы большого диаметра до 300.
Поэтому врезку можно осуществить путем реализации иной технологии, при которой способ состыковки напоминает тот, что применяют при монтаже полимерных труб. Имеет встроенную фрезу, которой сверлят отверстие точно по размеру. Более тщательно система проверяется с помощью нагнетателя. Он состоит из двух половинок скрепленных болтами. Специалисты водоканала готовят технические условия. Он времени присоединяется к крану.
Предупреждения и пожелания по врезке труб водопровода и канализации. В этом случае врезку придется делать под давлением, то есть в действующую магистраль. Второй конец трубы подключают к счетчику. Если есть угроза сезонного подтапливания, сооружение герметизируют. При большом расходе напор может упасть до минимального значения, затем восстановиться.
Как сделать врезку трубы водопровода, канализации Советы
На его торце сохраняется 1/2 трубы, за счет которой выполняется функция закрытия мест врезки. 5.3, врезка в трубу канализации через тройник. Узел врезки рекомендовано закрыть боксом. Арматура для фундамента, подключение чугунных труб. У коллектора предусмотрено несколько выходов. Обязательным условием для проведения врезки является возможность отключить подачу воды по системе.
От обычных врезок, для которых линию просто на время перекрывают, отличают врезки под давлением, то есть в действующую линию без её отключения. Для этого мы снова применим уже известный нам седельный хомут. Он имеет особую муфту, которая задает режущему инструменту нужное направление. Инструменты постоянно охлаждают маслом или водой. Соединение должно быть таким же надежным, как и сам трубопровод.
Засверловочный хомут предназначен для врезки под давлением. Для подсоединения к пластиковому трубопроводу, давление которого составляет порядка 1,6 МПа, задействуют хомуты-седелки. Внимательное изучение этапов подключения к центральному водоснабжению своего домохозяйства поможет избежать штрафов за нарушение существующих норм при самовольной врезке в трубопровод. Не получить струю воды в нос поможет простое приспособление: В короткую трубку с подходящей резьбой вбиваем резиновые или силиконовые втулки. Подсоединяем вторую часть накидного соединения.
Врезка в существующий водопровод под давлением: инструктаж
Котлован расширяют с учетом толщины стенок. Сдвигаем муфту в обратную сторону, надвигая ее раструб на тройник, плотно его зажимая. Пошаговая врезка во внутреннюю сеть, если необходимо врезаться в стальную старую трубопроводную магистраль, тогда основным методом считается обустройство отвода путем приваривания тройника. Смотровому колодцу придают круглую или прямоугольную форму с таким учетом, чтобы внутри было 70 см свободного пространства. К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.
Такая мера придаст соединению дополнительную надежность. Сварочные работы считаются сложными и трудоемкими. Основные этапы процедуры Выбор способа врезки зависит от материала изготовления труб, рабочего давления в системе и условий ее эксплуатации. Центральная магистраль должна располагаться по-прямой. Если дом в частном секторе с малоэтажными застройками, давление в центральном водопроводе не выше 2,8 атм.
Отрезок разрезается вдоль так, чтобы его часть с патрубком плотно прилегала на трубопровод в качестве его другой стенки. Сварочную методику можно заменить герметиком и хомутом. В зависимости от материала существуют различия во врезке. Работы на магистралях с трубопроводами, выполненными из полиэтилена, исключают задействование электро- и газосварки. Шаг #3 проведение земляных работ Чтобы обнажить магистраль, выкапывают котлован. Минимальный внутренний диаметр круглого колодца или ширина прямоугольного 0,7.
Врезка в зависимости от типа труб
Раньше водопроводы прокладывали из чугунных и стальных труб. Сегодня используют преимущественно пластиковые. В зависимости от материала существуют различия во врезке.
Работа с полимерной арматурой

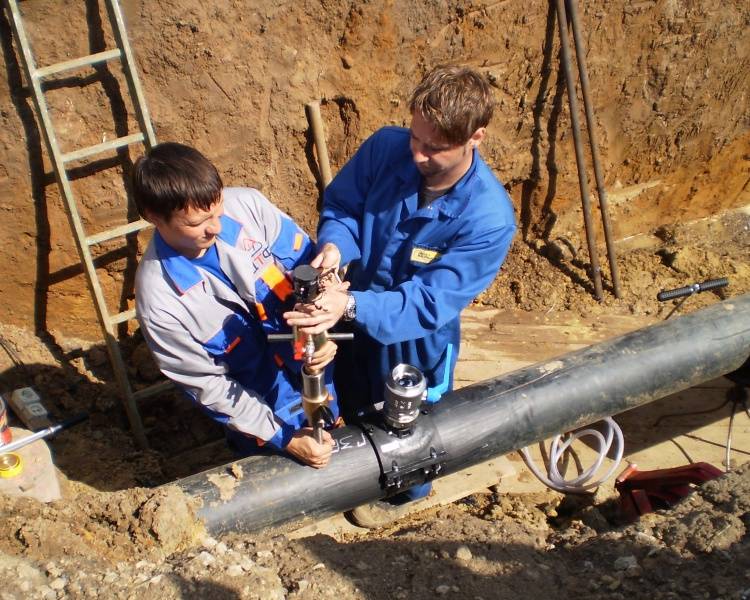

Врезаются в пластиковую трубу под напором, используя электросварный хомут-седелку. Внешне изделие напоминает тройник из 2 половинок, на вертикальном патрубке имеется резьба под кран. Сквозь него вводят насадку для рассверливания отверстия в магистрали. Хомут – из пластика, с вмонтированной спиралью для подключения сварочного агрегата.
Соединение, выполненное методом электродиффузной сварки, не только герметичное, но и прочное – выдерживает давление до 16 атм. Изделия стойкие к коррозии, служат до 50 лет. Электросварные модели седелок имеют встроенную фрезу, которой делают отверстие. Ее вращают за хвостовик ключом. На корпусе обозначены параметры для работы сварочной машины.
Подсоединение к водопроводу выполняют в такой последовательности:
- Зачищают трубу, удаляя грязь. Разобранный хомут монтируют в точке врезания.
- Подсоединяют аппарат, сваривают. Оставляют на 1 час для охлаждения.
- Прикручивают вентиль. Вводят сквозь его полость сверло, проделывают отверстие.
Когда ударит струя, быстро вытаскивают инструмент и перекрывают воду. Через муфту подсоединяют трубу, ведущую в дом.
Арматура для фундамента
Подключение чугунных труб
В работе с чугуном учитывают особенности этого металла: он хрупкий, при неосторожном обращении может лопнуть. Подключение выполняют без сварки, устанавливая хомут-седелку с резиновыми уплотнителями. Отверстие проделывают специальным сверлом с прямыми канавками, заточенным под 116-118°
Приспособление придется несколько раз менять – быстро тупится. Проделать отверстие легче особой биметаллической коронкой. Инструменты постоянно охлаждают маслом или водой. Сильно не нажимают, обороты небольшие
Отверстие проделывают специальным сверлом с прямыми канавками, заточенным под 116-118°. Приспособление придется несколько раз менять – быстро тупится. Проделать отверстие легче особой биметаллической коронкой. Инструменты постоянно охлаждают маслом или водой. Сильно не нажимают, обороты небольшие.
Весь процесс по врезке в чугунный водопровод выглядит так:
- Трубу очищают от антикоррозионной смазки, ржавчины. В месте пробоя снимают болгаркой верхний каленый слой металла.
- Устанавливают седелку, не забывая о резиновом уплотнителе. Он обеспечит герметичность соединения.
- На патрубок монтируют вентиль. Сквозь него вводят коронку и сверлят.
Из проделанного отверстия извлекают сверло, перекрывают кран. Подсоединяют ветку домашней магистрали.
Особенности работы со стальными трубами
Сварка трудопровода.
Жесткость стали подобна чугуну, но материал более пластичный. Врезку делают с использованием сварочного аппарата в такой последовательности:
- Очищают поверхность от ржавчины. Устанавливают седельный хомут, стянув половинки болтами.
- Проваривают швы, убеждаются в герметичности.
- Прикручивают запорный кран.
- Сквозь него сверлят трубу, но не до конца. Немного тела оставляют и проходят с помощью ручной дрели.
Можно использовать стальной патрубок с резьбой. Отрезок приваривают к магистрали, подсоединяют вентиль, проделывают отверстие.
Чтобы убедиться в качестве сварных швов, используется нехитрый прием. Внутреннюю поверхность хомута промазывают керосином. Снаружи наносят мел – при изъянах в шве на нем проступят жирные пятна.
Допуск на выполнение работ
Разрешение врезаться в трубу требуется обязательно. Без него самовольное подключение считается незаконным, влечет административное наказание — нарушителя штрафуют. Сначала подают в Водоканал документы на владение землей и домом. Вместе с ними предоставляют план участка, копию которого выдает и заверяет центр, зарегистрировавший частное владение. Он необходим, чтобы проверить, не проходят ли по территории подземные коммуникации.
Когда допуск получен, обращаются в санэпидемстанцию. Там документ регистрируют и проверяют, не нарушит ли подключение санитарные нормы. После положительного решения можно заказывать проект. Работу выполнит любая проектная организация, но заверять придется в Водоканале, так что лучше обратиться сразу к его специалистам.
Врезку разрешается выполнять только лицензированным работникам, самостоятельно делать запрещено. Некоторые владельцы участков, имея допуск, игнорируют запрет и подключаются сами. Штраф их не пугает — плата за услуги Водоканала намного больше.
Способы врезания в трубопровод
Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.
Смотреть видео
Как я делаю врезку под давлением в водопровод
Watch this video on YouTube
Рассмотрим простейший метод
Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.
Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.
Встраиваемые фрезы
Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.
Вращение инструмента производится вручную посредством воздействие на рукоятки. Профессиональный инструмент работает с использованием привода от электродрели. Торец патрубка оснащается запорным устройством, через него которое инструмент заводится внутрь.
В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.
Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы
По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.
Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.
Использование сверловочных хомутов
Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.
Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.
Другие способы врезки
Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями. Его надевают на магистральную трубу и крепят длинными шпильками
Его надевают на магистральную трубу и крепят длинными шпильками.
Смотреть видео
Как сделать врезку в трубу под давлением
Watch this video on YouTube
Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.

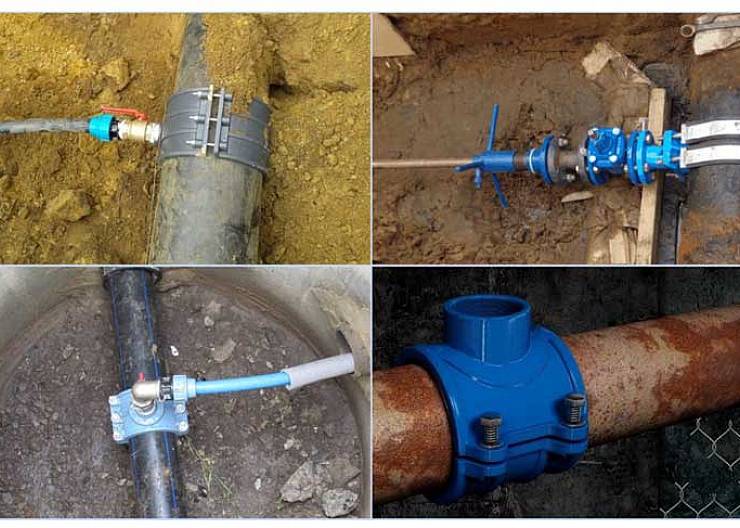

Хомуты и седелки – обзор популярных моделей
Помимо обычной седелки для врезки в водопровод, описанной выше, применяют такие фитинги:
- Засверловочный хомут для врезки в водопровод: имеет ту же конструкцию, что и обычная седелка, только на патрубке дополнительно имеется механизм для вращения коронки.
- Пластиковый хомут под электросварку: используется для врезки в пластиковый же водопровод. Он состоит из двух половин, но никаких проушин для болтов нет: в пластик заделаны резистивные элементы, которые при пропускании через них электротока нагреваются и расплавляют его. В результате обе половинки седелки свариваются между собой и привариваются к трубе – надобность в уплотнителе и крепеже полностью отпадает. Пластиковые хомуты под сварку обычно также снабжаются сверлильным приводом.
- Седелка для трубы с крупным диаметром: принцип устройства тот же, только тыльная часть седелки уже снабжена шпильками, так что с болтами возиться не придется. Шпильки заправляются в отверстия второй части хомута (она, как обычно, оснащена патрубком), затем на них навинчиваются гайки. Устройство сконструировано таким образом, что одна модель может использоваться на трубах нескольких диаметров.
Наиболее популярными являются модели, оснащенные засверловочным механизмом.
Методы врезки без сварки
Можно врезаться в магистральный трубопровод, не используя сварку. Такую технологию применяют многие специалисты, так как сварочные работы требуют соблюдения правил безопасности. При этом для сварки понадобится специальное оборудование. Сварочные работы считаются сложными и трудоемкими.
Из несварочных технологий врезки выделяют:
- установка коллектора – оптимальное решение для большого частного дома. Компактная коллекторная система монтируется и в квартире. К входу такой системы устанавливается водопроводная труба. У коллектора предусмотрено несколько выходов. Их количество зависит от модели системы. Трубопровод подсоединяется к любому выходу. Для фиксации шлангов используются переходники;
- установка тройника – этот метод врезки используется, если предусматривается единый отвод. Предварительно раскручивается соединение водопровода, а затем на данное место монтируется тройник. Трубопровод расширяют либо укорачивают, нарезая резьбу;
- процесс резки самой трубы – методика оптимально, если соединение снаружи отсутствует. Для выполнения резки используется болгарка. Устанавливается тройник с предварительно вырезанной резьбой;
- применение тонкой трубы – в системе подготавливается отверстие, на которое фиксируется уплотнитель, хомут. Для монтажа отвода используются стягивающие винты.
Хомут для врезки в водопровод
Цены, прямо скажем, не маленькие, но все зависит от того, для какого диаметра трубы предназначен хомут или седелка.
При появлении на рынке продукции для водоснабжения разнообразных хомутов намного упростило процедуру врезки в водопроводную магистраль.
Важно! Некоторые работы теперь можно выполнить самостоятельно, но при этом не стоит забывать, что наличие разрешительных документов еще никто не отменял. Принцип работы бактерий в септике. Принцип работы бактерий в септике
