Существующие фитинги для металлопластиковых труб: 3 типа

Как крепить фитинги для труб PEX

Поперечно-сшитый полиэтилен относится к термопластичным полимерам. При монтаже его элементов можно применять методы сборки полиэтиленовых трубопроводов других видов. Однако существенное отличие заключается в эластичности материала, благодаря чему фитинговые соединения получаются более герметичными, при этом сварка проходит при более высоких температурах.

Известно три способа соединения труб PEX.

С помощью:

1. компрессионных фитингов;

2. некомпрессовочных фитингов;

3. электросварных фитингов.

Какой из них следует выбрать, зависит от давления в магистрали и от типа соединения (разъемное/неразъемное).

Монтажные работы с трубами PEX требуют следующих инструментов:

• гаечный ключ;

• нож-секатор;

• ручной или гидравлический пресс;

• расширители нужных диаметров;

• фитинги.

При креплении фитингов убедитесь, что они предназначены для установки именно на металлопластиковые либо на трубы PEX. При установке водопроводных систем используйте теплоизоляционные подложки и прокладки. Это поможет защитить систему от образования конденсата (для магистралей с холодной водой) либо от потерь тепла (для труб с горячей водой).

Перед тем как начать монтаж трубы PEX, следует закрепить их специальными скобками. Это позволит сохранить приданную трубе форму.

В настоящее время большинство соединений труб PEX осуществляется либо электродиффузионными муфтами, либо с помощью пресс-фитингов. Выбор определяется диаметрами соединяемых изделий. Для монтажа, как правило, используется комплект инструментов, выпускаемых ведущими производителями мира.

Соединения труб PEX диаметром от 16 до 40 мм пресс-фитингами с надвижной гильзой:

• подготовить конец трубы PEX, обрезав его под углом 90° с помощью трубных ножниц;

• на торец трубы надеть гильзу (фаской в сторону фитинга) и развальцевать конец ее специальным инструментом;

• вставить фитинг в подготовленный торец трубы, а само соединение – в запрессовочную насадку;

• при помощи этой насадки надвинуть до упора гильзу на фитинг;

• произвести визуальный контроль соединения.

Соединения труб PEX диаметром от 40 до 110 мм пресс-фитингами с надвижной гильзой:

• подготовить конец трубы PEX, обрезав ее фрезой под углом 90°;

• гильзу надеть на трубу, конец ее развальцевать расширительной насадкой, вставленной в универсальный инструмент;

• ввести фитинг в подготовленный торец трубы и дождаться, пока труба обожмет его благодаря свойству восстановления формы;

• заменить в универсальном инструменте расширительную насадку на запрессовочную;

• с ее помощью надвинуть гильзу на фитинг до упора;

• произвести визуальный контроль соединения.

Соединение труб PEX электродиффузионными муфтами с помощью сварочного аппарата:

подготовить конец трубы PEX, обрезав ее либо ножницами, либо фрезой под углом 90° и разметить зону зачистки от наружного кислородонепроницаемого слоя согласно рекомендуемым в таблице данным.

Таблица. Глубина зоны зачистки края трубы от кислородонепроницаемого слоя в зависимости от глубины посадки в электродиффузионную муфту (в мм):

Глубина посадки	20	25	32	40	50	63	75	90	110	160
Зона зачистки	30	30	35	39	44	53	56	66	67	81

• зачистить наружный барьерный слой вручную или помощи специального приспособления, очистить и обезжирить зону сварки растворителем;

• надеть электродиффузионную муфту на зачищенный торец трубы и вставить вторую соединяемую с ней трубу в электросварную муфту;

• подсоединить кабель сварочного аппарата, соблюдая полярность (по цвету провода и контактного гнезда муфты) и включить аппарат;

• проверить соединение на предмет полного вхождения труб PEX в электросварную муфту;

• включить режим сварки и после звукового сигнала вынуть кабель из контактных гнезд электросварной муфты;

• произвести визуальный контроль готового соединения.

Рабочее давление в трубопроводе можно давать только после остывания соединения, которое при комнатной температуре длится приблизительно:

• 20 минут для труб PEX диаметром 20–63 мм;

• 30 минут для труб PEX диаметром 75–110 мм;

• 70 минут для труб PEX диаметром 160 мм.

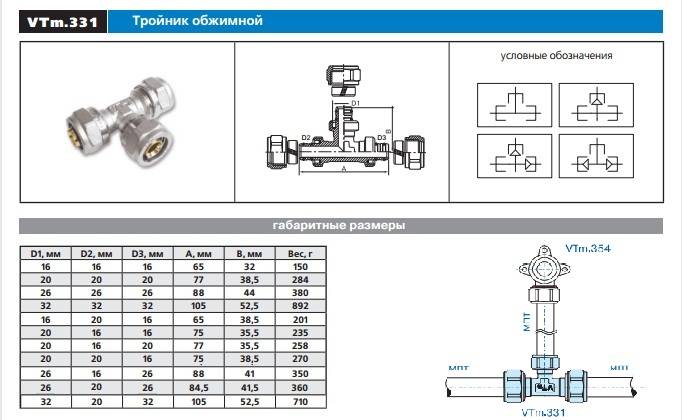

Обжимные

Обжимные фитинги уже давно широко распространены и встречаются повсюду. В таких пресс фитингах конец трубы из металлопластика зажимается между внутренним вкладышем и  гильзой, а с помощью  резины EPDM или уплотнений из фторопласта-4 (тефлона) или соединение герметизируется.

Маркировка

В маркировке обязательно указываются  параметры металлопластиковых труб для соединения – толщина стенки (16×2, например) и наружный диаметр, а также данный о производителе. Данные можно найти на обжимной гильзе и на корпусе детали. На трубе содержится аналогичная информация. Все должно совпадать.

Особенности монтажа и выбора фитингов

Важно! Все резы трубы из металлопластика должны быть обязательно под углом 90 градусов. Герметичность соединения может быть нарушена даже при незначительных отклонениях

При выборе пресс фитинга для металлопластиковых труб необходимо обратить особое внимание на кольцо обжима. Выполнено она должно быть из прочного металла

Должна быть лишь литая штамповка, никаких швов на металлической поверхности. Любой шов может стать точкой для разрушения. Лучше исключить вероятный прорыв трубопровода и затопление дома, не стоит здесь гоняться за дешевизной.

Важно! Приобретайте металлопластиковые трубы и пресс-фитинги от одного производителя. Это поможет избежать проблем при установке, а потом и эксплуатации

Особенности монтажных работ

Каждый вид представленных стыковок имеет свои особенности при монтажных работах.

Резьбовые фитинги для водопровода

Правила установки резьбовых моделей

Определиться с местом для установки. При этом нужно учитывать, что разъемные соединения нельзя устанавливать в места, куда потом не будет доступа. Например, в отопительную систему пола или внутреннюю прокладку стен. Необходимая длина кусков трубы отрезается специальными ножницами – труборезами. Деформированную окружность выправляют калибратором. Обязательно удаляются неровности и зазубрены. Проводится разборка фитинга, с него снимают гайку и достают кольцо. Все это надевается на край трубы. Саму трубку натягивают на штуцер и устанавливают ровно. Обжимное кольцо надвигают на свое место, и до упора закручивают гайку

При этом важно накрутить ее плотно, но не сорвать резьбу. Отрезая нужную длину, учтите, что для этого вида стыковки нужно оставить 10 см запаса

После выполнения разреза восстановите форму диаметра калибратором. На этот участок надеваете гайку и разрезное кольцо. Прежде, чем надевать штуцер, смажьте его силиконом или смочите водой. Крепежную гайку вначале заворачиваете руками, потом крепите ключом.

Монтаж компрессионного механизма

Соединений такой конструкции принято считать съемным. Но мастера с опытом работы рекомендуют при разборке заменять фитинг новым, так как демонтаж снижает его качества.

Методика монтажа пресс конструкции

Особенностью установки этой конструкции является применение дополнительных инструментов, таких, как:

• клещи для пресса,
• спецмашина.

На подготовленную поверхность надевается обжимная муфта, затем вставляется штуцер и специальными приспособлениями выполняется зажим стыковки.

Как соединить металлопластиковые трубы с металлическими

Для стыковки металлопластиковых трубопроводов с металлическими применяют фитинги с внутренней резьбой.

При этом на конце металлической трубы должна быть нарезана наружная резьба.

Монтаж соединения начинают с навинчивания фитинга на металлическую трубу.

Деталь должна садиться на резьбу плотно, для чего в ее канавки укладывают сантехнический лен, паклю или фторопластовый уплотнитель (ФУМ-ленту). Угадать с количеством уплотнителя с первого раза получается не у всех. Учтите, что передозировка чревата более неприятными последствиями, чем недобор, так как фитинг в этом случае может лопнуть. При недостатке же уплотнителя просто будет иметь место протечка, для устранения которой соединение придется переделать.

Неопытные домашние мастера могут упростить себе задачу по устройству трубных резьбовых соединений путем применения уплотняющей нити «Тангит Унилок».
При ее укладке гадать насчет необходимого количества не придется. Если же небольшой перебор все же случится, навинчиваемая деталь все равно останется целой.

Лучшие металлопластиковые трубы 32 мм

Трубопроводы с этим размером используются для подвода воды, в качестве стояков в небольшом загородном доме, в системах водоснабжения. Универсальность применения повышает требования к используемым трубам и фитингам. Это учитывают ведущие производители и мы рекомендуем приобретать изделия только известных брендов

Наша команда советует обратить внимание на две серии европейских производителей, которые отличаются хорошими техническими характеристиками и длительным сроком эксплуатации

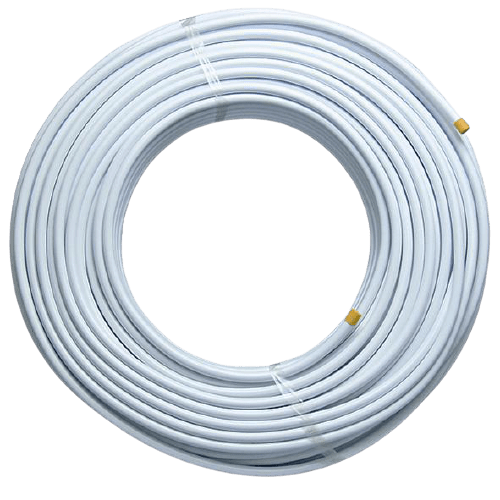

Uponor MLC S 40

Многослойная труба для систем отопления, питьевого водоснабжения предназначена для работы под давлением до 10 атмосфер. Внутренний и внешний слой выполнен из термостойкого полиэтилена, что обеспечивает стабильную работу при температуре 90 градусов. Армирование продольно сваренным алюминием обеспечивает отсутствие линейного расширения, защиту от диффузии кислорода. Высокое качество используемого клея обеспечивает срок службы не менее 50 лет.

Можно использовать для скрытого и внутреннего монтажа. Белый цвет гармонично вписывается в интерьер, а отсутствие линейного расширения помогает экономить на кронштейнах крепления. Отличительная особенность – хорошая гибкость. Это актуально для систем, прокладываемых в помещениях со сложной планировкой.

Достоинства:

• Устойчивость к расслоению;
• Гладкая внутренняя поверхность;
• Высокое качество фитингов;
• Минимальный радиус изгиба.

Недостатки:

На рынке можно встретить подделку.

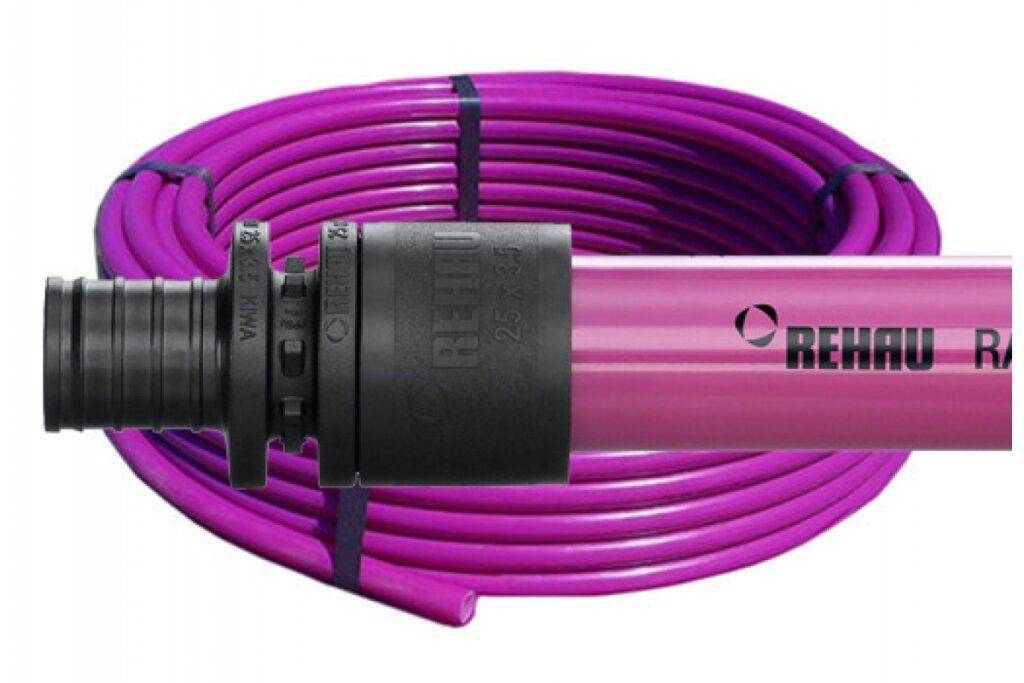

Rehau Rautitan pink 40

Эта линейка продукции разработана для систем теплоснабжения. Может использоваться для подключения радиаторов, в качестве стояков, в качестве теплого пола в больших по площади помещениях. При производстве используется термостойкий полиэтилен, который сшивается пероксидным методом. Особенностью материала является розовый цвет, который подчеркивает сферу применения изделий.

Работы по прокладке трубопровода можно выполнять при температуре до -10 ºС. Для монтажа разработан широкий ассортимент фитингов. Использование технологии стыковки на надвижной гильзе позволяет отказаться от уплотнительных колец и повысить надежность всей системы теплоснабжения.

Достоинства:

• Высокая ударопрочность;
• Допускается монтаж в стяжку;
• Хорошая устойчивость к агрессивным химическим реагентам;
• Срок службы 50 лет;
• Выдерживает замерзание.

Недостатки:

Используется только с технической водой.

Использование арматуры для металлопластикового водопровода

В зависимости от выдвигаемых требований на участке трубопровода может использоваться различная арматура. Основными видами являются:

• Запорная арматура;
• Водоразборная арматура;
• Регулировочная арматура;
• Предохранительная арматура.

Запорная арматура – это элементы системы для подачи холодной и горячей воды, которые перекрывают выбранные отрезки водопроводной трубы. В зависимости от материала изготовления запорная арматура бывает:

• Стальной;
• Латунной;
• Чугунной пластиковой.

Запорная арматура

Запорная арматура для подключения горячей и холодной воды включает такие элементы:

• Краны;
• Задвижки;
• Вентили;
• Затворы;
• Клапаны.

Шаровый кран для системы водоснабжения состоит из элементов, представленных на рисунке:

Шаровый кран

Водоразборная фурнитура включает различные элементы, что повышают эффективность функционирования водопровода. К числу основных элементов данной арматуры можно отнести:

• Различные краны (пожарные, поливочные, смесители для холодной и горячей воды)
• Поплавковые клапаны;
• Специальную арматуру для медицинских учреждений.

Регулировочная фурнитура используется для контроля расхода и напора воды в водопроводной системе. Элементами данной арматуры являются:

• Вентили;
• Регуляторы давления.

Предохранительная арматура направляет воду в необходимом направлении и обеспечивает должный напор. К числу элементов относятся два основных вида:

• Предохранительные клапаны;
• Обратные клапаны.

Предохранительная арматура

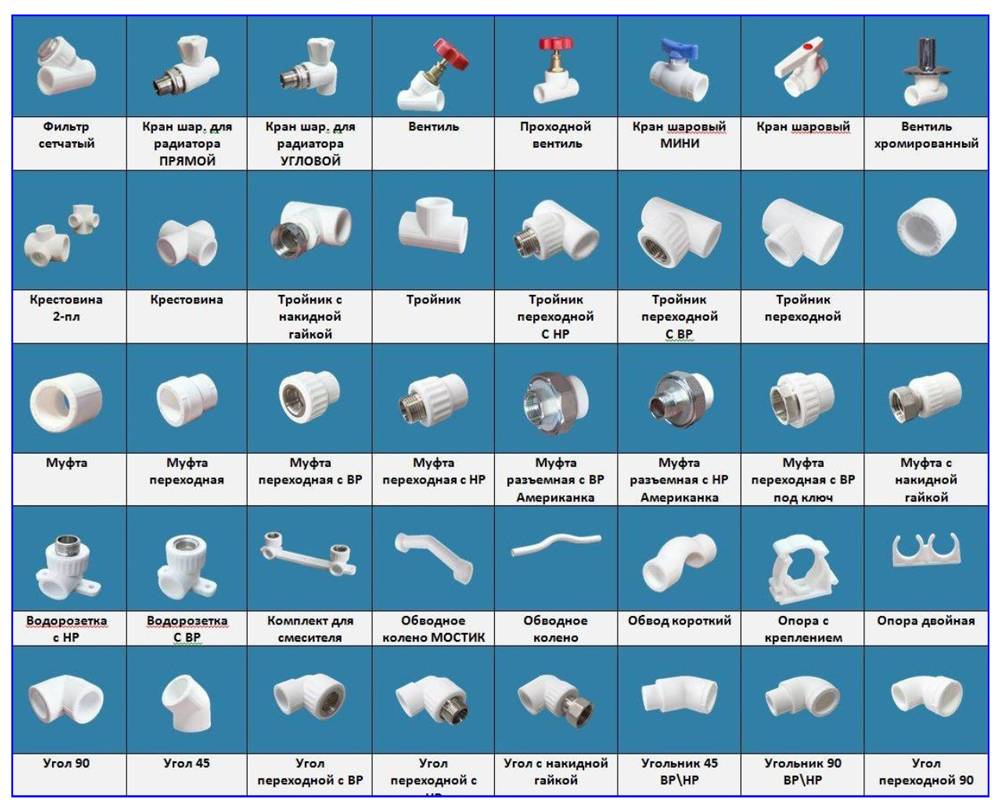

Разновидности фитингов

Какими бывают фитинги к металлопластиковым трубам?

Неразъемными, которые называются пресс-фитингами. Условно-разъемными, которые носят название компрессионные. Разъемными, которые именуют резьбовыми либо цанговыми. Естественно, что форма, вес и размеры фитингов для металлопластиковых труб также могут разниться, равно как и особенности их монтажа. Поговорим о каждом типе подробно.

Работа с неразъемными деталями

Пресс-фитинги для металлопластиковых труб сейчас популярны более, чем их «собратья». Причиной тому является высокая надежность соединения, естественно, если правильно его произвести, иначе аварии не миновать.

Чтобы конструкция служила долгие годы, нужно правильно выбрать детали. Во-первых, не покупайтесь на дешевые изделия и подделки: чем меньше вес, тем больше шансов, что вы приобретаете некачественный или неоригинальный товар из неопознанного сплава, тогда как вам нужны элементы из латуни. Во-вторых, всегда внимательно изучайте маркировку: надпись должна быть четкой, без выпавших букв/цифр, равномерно нанесенной/высеченной.

Установка пресс-фитингов на металлопластиковые трубы — дело непростое, кроме того, понадобится специальный «девайс» — пресс (гидравлический либо ручной), которым обжимаются детали. Зато процесс займет минимум времени, а соединения можно будет забетонировать (в стены, пол). Вот почему такие элементы используют для монтажа систем теплых полов.

Пошаговая инструкция по установке:

1. Отрежьте трубу нужной длины.
2. Снимите фаску (снаружи и внутри).
3. Проверьте диаметр.
4. Осмотрите деталь (снимите гильзу, проверьте целостность прокладок и колец).
5. Трубу вставьте в хвостовик фитинга (до упора).
6. Проверьте качество захода трубы.
7. Вставьте гильзу, соедините (до упора ручки).

Фрагмент процесса установки пресс-фитинга

Монтаж компрессионных фитингов

Компрессионные фитинги устанавливать на металлопластиковые трубы своими руками гораздо легче, но дольше, поскольку работы производятся по старинке — без специальных машин.

Деталь состоит из 3 элементов:

• обжимного кольца;
• штуцера;
• накидной гайки.

Схема устройства

Проводятся работы по монтажу в такой последовательности:

1. Выровняйте трубу (минимум 20 см ее длины);
2. Сделайте пометку посередине этого участка.
3. Отрежьте фрагменты нужной длины (удерживая конструкцию под прямым углом).
4. При помощи развертки обработайте разрез до получения округлой формы.
5. Наденьте гайку, затем — разрезанное кольцо.
6. Посадите увлажненный штуцер на трубу.
7. Закрутите гайку (до упора, но чтобы 1-2 нити резьбы оставались на виду).

Фотоподсказка для установки компрессионных элементов

Установка резьбовых изделий

Цанговые фитинги для металлопластиковых труб хороши в первую очередь тем, что их можно снимать, а затем снова устанавливать — несчетное количество раз, пока деталь будет пригодна. Все дело в устройстве изделия, которое включает в себя:

• корпус из металла с внешней резьбой;
• разъемное кольцо;
• монтажную гайку.

При сборке деталь фиксируют кольцом — закручивая гайку, подобная работа под силу каждому домовладельцу. По такому же сценарию фитинг снимается, а затем его можно установить снова, что очень удобно для проведения ремонта, подсоединения бытовых приборов и других нужд. Между тем стоит запомнить, что резьбовые детали всегда должны быть доступны, чтобы можно было время от времени проверять надежность крепления, периодически подтягивать гайку. Поэтому не вздумайте соединение замуровывать, иначе придется ломать стену и заново делать ремонт. Поместите фитинг в люк либо накройте накладкой, если он не будет вписываться в дизайн, и периодически наблюдайте за тем, как надежно он закреплен.

И о главном — технике монтаже царговых элементов:

1. Нарежьте трубы согласно схеме инженерной сети вашего дома (лучше это делать специальными ножницами).
2. Откалибруйте торцы, обработайте места среза, чтобы поверхность стала гладкой, дабы упредить порчу уплотнительных колец.
3. Разберите фитинг: открутите монтажные гайки по бокам, снимите уплотнительные кольца.
4. Гайку и уплотнительное кольцо аккуратно наденьте на трубу, а ее в свою очередь вставьте в штуцер.
5. Закрепите полученную конструкцию гайкой (это можно сделать даже руками, однако крайние пару оборотов для надежности проделайте с помощью накидного ключа).

Так выглядит разъемный тип изделий

Установить фитинги для металлопластиковых труб под силу каждому мужчине, да и некоторые смелые женщины также справятся с этой несложной задачей на «отлично». Чтобы убедиться, достаточно попробовать.

Крепление металлопластиковых труб к поверхности

В качестве подвижной конструкции крепления металлополимерных труб применяются пластиковые кронштейны подходящего диаметра, допускающие продольное перемещение секции. Для оборудования неподвижной опоры используют металлические держатели с резиновыми прокладками.

Оптимальное расстояние между скобами по горизонтали — 120-140 мм. Внутренняя поверхность приспособлений должна иметь плоскую форму без острых кромок и заусенцев.

Закрепление металлопластиковых труб на поверхности стены.

При устройстве теплых полов крепление трубы к поверхности выполняется с помощью распределительных пластиковых гребенок с промежутком между пазами 35-50 мм. Фиксацию армирующей сетки осуществляют кабельными хомутиками.

Прессовые изделия

Пресс-фитинги позволяют получить так называемый монолитный водопровод. Конструктивные элементы – корпус (латунь) и нержавеющая гильза, обработанная специальным образом. Между ними устанавливается укладывается уплотнительная круглая вставка, что позволяет предупредить появление блуждающих токов. Прочностные характеристики соединения обеспечиваются именно этой гильзой, форму которой не получится изменить после опрессовки элемента, для чего применяется специальный прибор (пресс-клещи).
Преимущество использования пресс-фитинга заключается в возможности быстрого монтажа, в результате чего образуется высокопрочное надежное соединение. Гидравлические клещи – основной недостаток установки пресс-фитингов. Обычно их берут напрокат, а покупают только в том случае, когда предвидится большой объем работ.

Классификация

Чтобы при сборке, эксплуатации трубопровода не возникло проблем, нужно правильно выбрать материал, из которого изготавливаются отдельные элементы. Виды труб отопления:

• из металла — применяются разные виды;
• из пластика (полипропилен);
• из металлопластика (комбинирование двух материалов).

Металлические

Виды металлических труб отопления:

• стальные;
• медные;
• из нержавейки.

Преимущества стали:

1. Устойчивость к гидроударам, воздействию высоких температур.
2. Долговечность, износоустойчивость.
3. Высокий показатель теплопроводности.
4. Температурное расширение на низком уровне.

Недостатки:

1. Низкая устойчивость к образованию ржавчины.
2. Большой вес.
3. Проводимость блуждающих токов.
4. Сложность монтажа отдельных элементов.

Преимущества меди:

1. Долговечность.
2. Высокий показатель теплопроводности.
3. Устойчивость к образованию ржавчины.

Серьезных недостатков у медных деталей нет. Однако технические характеристики этого материала обуславливаются высокой ценой.

Преимущества нержавеющей стали:

1. Устойчивость к образованию ржавчины, долговечность.
2. Высокая теплопроводность.
3. Устойчивость к скачкам давления, перепадам температур.
4. Малое температурное расширение.

Недостаток деталей из нержавеющей стали — высокая цена.

Пластиковые

Преимущества пластика:

1. Долговечность — 50 лет.
2. Устойчивость к появлению ржавчины.
3. Низкая цена.
4. Герметичность системы.

Недостатки пластика:

1. Для монтажа нужно покупать дополнительное оборудование.
2. Высокие температуры разрушают материал.
3. Низкая теплопроводность.

Металлопластиковые

Преимущества металлопластика:

1. Срок службы — 50 лет.
2. Блуждающие токи не передаются через металлопластик.
3. Высокая герметичность.
4. Устойчивость к появлению ржавчины.
5. Прочность выше, чем у пластика.
6. Для создания сложных форм можно сгибать детали.

Недостатки:

1. Слабая устойчивость к воздействию УФ лучей.
2. Разрушение материала от воздействия высоких температур.
3. Высокая цена.

Соединение металлопластиковых труб между собой

Соединение с использованием компрессионных деталей

Основные правила (работа не является сложной, поэтому выполнить ее можно самостоятельно):

• При таком способе соединения предполагается использовать специальные обжимные фитинги (соединители для металлопластиковых труб), изготовленные из латуни. Деталь, которую в этом случае применяют для соединения труб, представляет собой сборную конструкцию – накидная гайка, штуцер и разрезное кольцо.
• Для выполнения работы необходим гаечный ключ.
• Компрессионный фитинг можно при необходимости разбирать и затем использовать повторно.

Ассортимент компрессионных фитингов для сборки различных трубопроводов

Порядок работы:

1. подготовить трубу нужной длины;
2. выровнять участок заготовки на расстоянии 10 см перед и после линии разреза,
3. обрезать трубу согласно разметке при помощи прецизионных ножниц, которые расположить под прямым углом по отношению к оси трубы;
4. проверить целостность деталей и прокладок;
5. надеть гайку, а затем кольцо от фитинга;
6. конец трубы обработать разверткой – внутреннюю фаску снимают калибровочной стороной, а внешнюю фаску – другой стороной;
7. использовать фитинги для соединения (трубу надо насадить на фитинг до упора);
8. закрутить накидную гайку на штуцер вручную, а затем ключом так, чтобы остались свободными 1-1,5 витка резьбы.

Пошаговая инструкция по монтажу компрессионных фитингов

При затягивании гайки надо быть очень аккуратным, чтобы кольцо не лопнуло.

Соединение при помощи специальных пресс-фитингов

Есть способы соединения металлопластиковых труб, которые позволяют выполнять качественный монтаж системы теплого пола, а также скрытых коммуникаций. Один из них – обеспечение соединения металлопластиковых труб с использованием пресс-фитингов. Такое соединение является более надежным по сравнению с тем вариантом, когда применяются компрессионные детали. Для выполнения работы потребуется специальный инструмент – пресс-клещи.

Чтобы знать, как правильно соединять металлопластиковые трубы, надо четко представлять весь процесс выполнения соединения:

1. необходимо калибровать обрезанный край трубы – снять наружную и внутреннюю фаски;
2. проконтролировать диаметр трубы калибратором;

Обрезка и калибровка трубы

3. проверить наличие в фитинге уплотнительных колец, а также наличие диэлектрической прокладки;
4. надеть на край трубы обжимную муфту;
5. на штуцер надеть уплотнительные кольца, и вставить его в трубу;

Зачистка и установка пресс-фитинга

6. провести обжимание стальной муфты при помощи пресс-клещей (в комплекте к этому инструменту должны быть вкладыши для труб разного диаметра). При обжимании стальной муфты надо следить, чтобы бортик гильзы находился в углублении пресс-насадки.

Подготовка пресс-инструмента (надевают вкладыш-насадку) и непосредственно опрессовка

Выполняя пресс-соединение металлопластиковых труб, нежелательно обжимать стальную муфту дважды.

Если пресс-фитинг имеет закрепленную на нем муфту, то его сразу же сажают на трубу, и через отверстие в муфте контролировать глубину ее посадки.

Соединение с применением надвижных фитингов

При таком способе выполнения соединения труб потребуется, помимо пресс-клещей, эспандер, позволяющий расширить диаметр трубы. В итоге получают неразъемное соединение. Оно может быть использовано при скрытом монтаже трубопроводов, в том числе при заливке бетоном.

При проведении работ необходимо:

1. обрезать трубу;
2. надеть на край трубы муфту;
3. расширить край трубы при помощи эспандера;
4. надеть на край трубы фитинг;
5. зажать муфту прессом;
6. фитинг затягивают на штуцер, обеспечивая надежное плотное соединение.

Технология соединения надвижными фитингами

Детальная характеристика обжимных фасонных деталей

Обжимные фасонные изделия также называют зажимные, компрессионные, цанговые или резьбовые. Основные характеристики данных элементов включают такие достоинства:

• Благодаря наличию специальной резьбы, установка выполняется без специального инструмента;
• Разборное соединение позволяет повторно использовать компрессионные изделия при необходимости;
• Сравнительно низкая стоимость.

Однако резьбовые фасонные изделия не лишены недостатков, основными из них являются:

• Соединение должно находиться в зоне постоянного контроля, поэтому запрещена установка скрытым методом, внутри стен или пола;
• Длительность установки.

Монтаж обжимного фитинга

Обжимные фасонные детали имеют оптимальные технические характеристики для применения в системе водоснабжения.

Для того чтобы выполнить подключение металлопластиковых магистралей с использованием обжимных фасонных деталей, лучше заранее нарезать куски трубопровода необходимой длины. Рекомендуется использовать специальные ножницы, что исключит возможность повреждения защитного слоя изделия. Острые края, какие образуются в процессе нарезки, необходимо обработать. При правильном проведении данных подготовительных манипуляций Вы сможете установить резьбовые фасонные изделия без особых проблем. Для этого потребуется:

1. На трубопровод одеть обжимной хомут и гайку.
2. Закрутить обжимную гайку до упора. Закручивание выполняется до появления характерного потрескивания, пережимать резьбу не стоит, это негативно скажется на герметичности соединения.

Пресс-фитинги для металлопластиковых труб. Что такое пресс-фитинги

Поскольку металлопластиковые трубы нельзя сваривать, то их соединение осуществляется посредством дополнительных деталей для монтажа – фитингов.

Существует два вида соединений металлопластиковых коммуникаций: разъемные и неразъемные.

• Для разборного стыка используют фитинги с накидной гайкой, которая выполняет роль пресса. Такие детали называются компрессионными.
• Второй вид фитингов используется при монтаже неразъемных конструкций. Это детали без резьбы. Вместо гайки роль пресса выполняет стальная гильза. В процессе установки гильзу деформируют, вернуть ей первоначальную форму становится невозможным.

Следовательно, при монтаже металлопластиковых труб используют два вида пресс-фитингов:

• обжимные;
• надвижные.

Принцип действия у этих деталей одинаков. Отличие состоит в технологии монтажа. Для работы потребуется разный инструмент.

Пресс-фитинги для металлопластиковых коммуникаций выпускают из латуни или нержавеющей стали. Детали из латуни несколько дороже, но предпочтительнее стальных. Стальные пресс-фитинги в перспективе могут подвергнуться процессам коррозии. С латунными это исключено (при соблюдении технологии монтажа).

Обратите внимание! На рынке сантехнических изделий есть пресс-фитинги из алюминия. Они непригодны для соединения металлопластиковых труб, поскольку металл слишком мягок и не будет обжимать трубу с необходимой силой

Видеосоветы по монтажу фитингов

Как отличить обжимной фитинг от элемента с пресс-гильзой и что следует учесть в процессе обжима, вы узнаете из следующих видеороликов.

Процесс установки пресс-фитинга на трубопровод:

Подробно и доступно об устройстве и монтаже пресс-фитингов:

Практические советы по работе с обжимными фитингами:

Одно из преимуществ трубопроводов из металлопластика – удобство сборки с помощью специальных деталей. Обжимные и пресс-фитинги отличаются по способу установки и необходимости обслуживания, но оба вида позволяют создавать функциональные, надежные, действующие на протяжении десятков лет системы водоснабжения и отопления.

При соблюдении правил монтажа можно самостоятельно, без помощи профессиональных сантехников, справиться с установкой внутридомовых коммуникаций.

Плюсы и минусы металлопластиковых изделий

Металлопластик обладает характеристиками, которые позволяют создавать надежные системы, имеющие срок службы от 15 до 50 лет. Наружный диаметр изделий – 16-63 мм. Фитинги должны полностью соответствовать трубам по диаметру, при этом толщину стенок (2-3 мм) также необходимо учитывать.

Для внутренней разводки наиболее оптимальным является диаметр 32 мм. Подачу воды к приборам отопления чаще всего производят через более узкие изделия – от 22 мм до 24 мм.

Сращивание двух труб из металлопластика происходит посредством фитингов, которые также имеют различный диаметр, отличаются способом монтажа, назначением и конфигурацией. Материал изготовления – нержавеющая сталь и латунь

Трубопроводы из металлопластика выдерживают температуру до +95ºС (с интервальным повышением до +110ºС), поэтому их применяют для сборки систем отопления. Существует порог, при котором происходит замерзание труб – это -40ºС. Рабочее давление – 1 кПа. При снижении температуры давление может повышаться без риска разрушения системы до 2,5 кПа.

Преимущества металлопластиковых трубопроводов (при сравнении с аналогами из металла, ПВХ и полипропилена):

Быстрый монтаж. Для соединения отдельных отрезков не требуется сварка или пайка, достаточно ключей или специального обжимного инструмента.
Не нужно покрывать защитной краской антикоррозийным составом.
Системы с неразъемным соединениями предназначены для монтажа в стяжку или в стены.
Вес труб и фитингов невелик, что также облегчает монтаж различными способами.
При монтаже получается минимум отходов.
Защищены от блуждающих токов.
Трубопроводы с разъемными соединениями легко ремонтировать, производить замену фитингов.
Имеют возможность присоединения дополнительных приборов без разборки всей системы.
С помощью специальных фитингов совмещаются с металлическими трубами.

Недостатки тоже есть, и их нужно учитывать при самостоятельной установке разводки. Стоимость МП труб достаточно высока, соответственно, и фитинги стоят дороже. Сравнить характеристики металлопластиковых и полипропиленовых труб вы сможете, ознакомившись с рекомендуемой нами статьей.

Если температура жидкости в отопительном трубопроводе постоянно поддерживается в районе максимума (+95ºС), срок службы трубопровода снижается наполовину. Полимерный слой разрушается под солнечными лучами, следовательно, трубы не должны находиться в зоне воздействия ультрафиолета.
