Что такое георешетка и зачем она нужна

Георешетка – геосинтетик, который представляет собой объемную конструкцию, состоящую из скрепленных между собою лент. Этот нетканый материал также называют геоячейками, геосотами, и предназначается он для укрепления откосов и оснований.

Главным параметром георешетки считается высота ребра, которая колеблется от 50 до 200 мм, и размер ячеек – 160-320 мм. Эти параметры подбирают в зависимости от крутизны склона и типа насыпного материала.

Георешетка

Главные преимущества геосинтетика:

Вы получаете высокую прочность и гибкость одновременно;
Георешетка оснащена усиленными сварными швами, что отличает ее от других видов материалов;
Это геоизделие не боится беспощадного воздействия матушки природы: стойко переносит воздействие прямых солнечных лучей, перепадов температур, дождей и морозов. Кислотно-щелочная среда почвы также не оказывает никакого действия на него;
Георешетка непривлекательна для паразитов, грибков и гнили;
Экологически чистый и безопасный материал;
Георешетку тяжело повредить механически, это износостойкий материал;
Прослужит вам не один десяток лет;
Невысокая цена за такие характеристики.

Геосетка в Казахстане

Если вы решили уложить геосетку для укрепления склонов своими руками, то можете воспользоваться технологией, которая была представлена выше. А вот для жителей Казахстана рынком представлена продукция KGS, которое имеет вид плоского прочного материала, поставляемого в рулонах. Он обрабатывается специальным составом, который повышает и улучшает стабильность физико-механических характеристик.

Эта стеклосетка изготавливается из высокопрочных нитей стекловолокна, которые прошиваются или склеиваются между собой, а после обрабатываются высокопрочным полимерным составом. Примечательно, что данная геосетка для укрепления склонов в Казахстане может эксплуатироваться при температуре до +480 °C.

Где без георешетки не обойтись?

После геотекстилей в строительстве второе место по востребованности удерживает модульная георешетка, на основе которой уже разработано несколько новых моделей, отличающихся типоразмерами и даже материалом. Решеточные покрытия могут параллельно функционировать в двух направлениях.

Это эффективное армирование поверхностных слоев грунта и создание оптимальных условий для обустройства эксплуатируемого травяного газона.

Георешетка дорожная выполнена в виде объемной ячеистой конструкции, состоящей из термически скрепленных жестких полимерных лент. Основной круг применения модулей – это дорожное и гидротехническое строительство.
Получены успешные результаты применения модульной решетки в противоэрозионных грунтовых технологиях.
Закрепленное на поверхности проблемных участков модульное покрытие загружается по необходимости плодородным грунтом, минеральными отсыпками или бетонируется.

Создание травяного газона

В состав грунта вносится семенной материал многолетних трав, которые образуют атмосферостойкий противоэрозионный дерновый покров. Корни растений выполняют армирующие функции, конструкция модулей защищает их от деформации и повреждений, поэтому травяной покров может без последствий выдерживать значительные локальные нагрузки.

Эта технология успешно реализована в решетке газонной, полимерной и бетонной. Эксплуатируемый газон может использоваться в качестве спортивной или игровой площадки, паркинга, места для создания условий комфортного семейного отдыха.

Конструктивные особенности

Дренажная канава (дрен) – важная часть системы осушения. Главной задачей является направление осадочных, грунтовых и талых вод.

Разновидности таких траншей:

созданные относительно периметра жилого помещения;
базовые;
дополнительные.

Периметральные траншеи используются при организации сточной системы вокруг здания. Они выкапываются по всему периметру дома, благодаря чему жидкость отводится от фундамента. Эта система более удобна в конструировании, нежели создание основных и дополнительных канав, но подходит только для небольших болотистых участков. Иногда их устраивают вдоль дороги, если Ваш участок расположен на возвышенности или с целью организации экономного полива.

Устройство дренажной канавы

Обустройство сточной системы по периметру здания осуществляется посредством периметральной траншеи. Она создается по всему периметру дачи. Благодаря ее наличию, от фундамента сооружения отводится вода. Такая система представляет собой универсальный способ избавления от жидкости на болотистых местностях. Делается она просто. Иногда такие траншеи выкапывают вдоль дороги, около забора, если дача располагается на возвышенности. В некоторых случаях траншеи устраивают для организации экономного полива. Диаметр траншеи выбирается исходя из особенностей вод, и места, где локализуется участок.

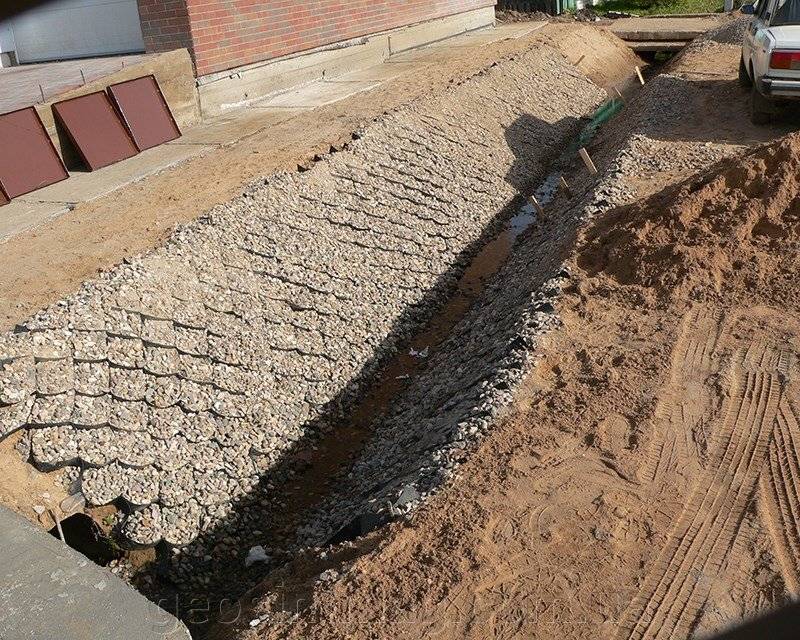

Фото: дренажная траншея

Базовые траншеи представляют собой водоотвод, который является неотъемлемой частью дренажной системы. Обустройство траншеи не простое занятие. Обычная система осушения внешне похожа на русло реки. Есть главная траншея, к ней подкапываются дополнительные. С их помощью большое количество воды быстрее уходит. Именно в такой сложной конструкции работа системы будет эффективной. Канава может быть закрытого типа и открытого. Все зависит от конкретных особенностей, которыми обладает участок, расположения забора, количества воды и так далее.

Также канавы делятся по типу конструкции. В зависимости от их типа они бывают закрытые и открытые.

Видео по теме:

если дача расположена на участке с недостаточно высоким склоном, из-за чего не происходит нормальный отток жидкости;
при перехвате сточных потоков около фундамента, забора или в огороде;
для обеспечения эффективного осушения земельного пая.

Георешетки и габионы

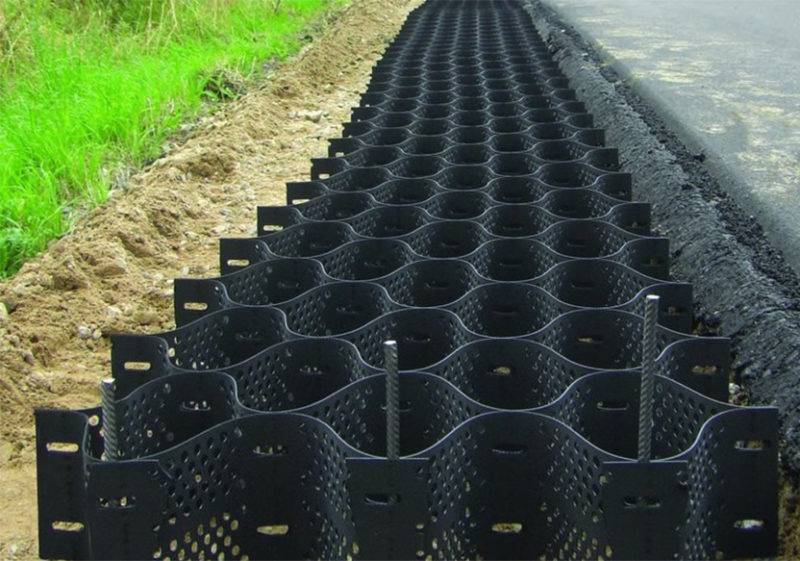

Укладка георешетки

Более мощными конструкциями для укрепления не только склонов, но и дна канавы являются георешетки. Они делаются из полипропилена и полиэтилена. Таким изделиям не страшна коррозия, они довольно прочные и способны служить многие десятилетия.

Схема монтажа георешетки

После осушения канавы с поверхности удаляется весь мусор (крупные ветки, камни и т.д.) и крупная растительность. При этом мелкую траву можно оставить на месте. Затем расстилается георешетка. Это необходимо сделать по всей площади канала, лишние куски желательно сразу же отрезать.

Структура укрепления с георешеткой

Для продолжительной службы георешетки ее нужно правильно и надежно закрепить. Это делается при помощи анкерных скоб или крючков. Их можно приобрести вместе с решеткой или сделать своими руками из арматурных прутьев диаметром в 15 мм и длиной от 50 до 110 см. Крепежи размещают в шахматном порядке на расстоянии не менее 30 см друг от друга.

Следующим этапом будет засыпка георешетки. На дно канавы можно поместить песок (если она будет редко заполняться водой) или щебень (если в канаве постоянно будут протекать стоки). На склонах лучше использовать грунт, засеянный травой. Так решетка будет более надежно держаться на своем месте.

Более дорогим, но при этом и более надежным, способом укрепления склонов дренажной канавы является установка габионов. К тому же такие конструкции и выглядеть будут более эстетично и респектабельно.

Габионы в действии

Габион представляет собой заводское изделие, выполненное в виде параллелепипеда (ящика). В качестве материала используется металлическая проволока двойного кручения. В такие «ящики» помещают крупные камни или гальку.

Монтаж габионов схема

Перед установкой габиона необходимо подготовить склон. Так как изделие имеет значительные размеры, лишний грунт удаляется. Габион помещается на свое место и заполняется крупными камнями или щебнем. Для большей надежности сверху можно закрепить сетку-рабицу, ее желательно подобрать также с покрытием из полимеров. Для улучшения декоративного вида сверху сетки можно разместить камни или гальку.

Укрепление стенок канавы габионами схема

Если имеются навыки сварочных работ и необходимое оборудование, то можно попробовать сделать габион своими руками. Для этого подойдут куски арматуры. Их сваривают между собой, изготавливая решетку. Для долгой службы все части можно покрыть антикоррозийным составом.

При укреплении склонов дренажных канав не стоит забывать про основание. Здесь можно использовать песок или щебень, в зависимости от частоты заполнения водой. Если канава небольшая и находится на видном месте, то красиво будет смотреться дно, выложенное природными камнями. Особенно красивый эффект получится в сочетании с габионами.

Разновидности геосеток и георешеток

Полимерное сотовое покрытие выпускают в двух основных видах: оно может быть плоским или объёмным. Уже из самого названия понятно, чем они различаются.

Примите к сведению, что георешетки могут быть выполнены не только из пластика, но и из бетона или геополотна. Бетон обычно используют на строительных объектах больших размеров, а вот геополотно – напротив, наименее прочный из всех существующих видов.

Бетонные решётки изготавливаются небольшими секциями

Для чего нужна георешетка объёмного типа

Объёмные решетки изготавливают из полипропилена, полиэтилена и полиэфира. Любой из этих материалов достаточно прочный и эластичный, а кроме того, отличается устойчивостью к агрессивному внешнему воздействию.

Объемные решетки используют для решения многих сложных задач:

борьбы с эрозией почв;
фиксации осыпающихся склонов;
снижения уровня нагрузки на дорожное полотно;
закрепления насыпей и других сооружений из грунта.

Объёмные георешетки могут быть изготовлены из сплошной ленты или иметь перфорацию. Перфорация делается методом штамповки. Перфорированные георешетки отлично пропускают влагу и будут незаменимы на участках, страдающих от обильных осадков.

Пригодится такая конструкция и для укрепления берегов водоёмов, так как она не нарушает естественного влагообмена

Среди преимуществ перфорированных георешеток также следует отметить хорошую сцепку с грунтом, такую, что позволяет укреплять крутые склоны больше 30°. Благодаря перфорации, оформленные объёмной решеткой высокие клумбы пропускают лишнюю влагу.

Плоские решётки или геосетки

Полимерная геосетка – универсальный материал, который используют для армирования дорожного покрытия. Она работает примерно так же, как и арматура, укрепляя разного вида заливные и насыпные слои. Основание изготавливают из разных полимеров.

Полиэфирная предназначена для асфальтобетона. Она увеличивает прочность покрытия и продлевает срок его эксплуатации до полувека.

Полипропиленовые двухосные сетки – более прочный материал

Они могут быть использованы для строительства железнодорожных насыпей и промышленных объектов. Такие сетки – составная часть дорожного покрытия нового поколения.

Сетка из стекловолокна – очень лёгкая, она надежно армирует бетонные площадки

Укладка

Укладка георешетки невероятно проста – берется необходимая часть полотна, растягивается, выкладывается на основу, в ячейки для фиксации засыпается любой субстрат – почва, песок, галька, щебень.

Как сделать дренаж на участке — секреты мастера как самостоятельно сделать дренаж для слива воды!
Как очистить водоем: подробное описание как своими руками очистить быстро и просто водоем (130 фото + видео)
Оформить участок по фен-шуй: особенности расположения, элементы оформления, зоны фен-шуй. Как работать с диаграммой ба-гуа? Секреты украшения сада

Быстро укрепить грунт в георешетке поможет высадка быстрорастущих насаждений с ветвистой корневой системой, не уходящей далеко вглубь.

Размер ячеек георешетки подбирается в зависимости от основы, которую необходимо укрепить. Существуют полотна с размерами ячеек от 160*160 до 410*410 и высотой от 50 мм до 20 см.

Способы укрепления склонов своими руками

Растения для укрепления склонов

Как говорилось ранее, для укрепления небольшого склона можно использовать высадку растений с развитой корневой системой. Растения необходимо высаживать в ячейки, которые создают укрепляющую конструкцию. Принцип действия такого метода заключается в том, что корни в почве, переплетаясь с элементами крепления, препятствуют возникновению эрозии и оползней. Лидерами данного способа укрепления склонов являются почвопокровные растения, а именно можжевельники. Так же рекомендуется использовать кустарники и многолетники, которые активно дают корневую поросль. Среди таких кустарников используют снежеягодник белый, хеномелес, ежевику китайскую, рябинник рябинолистный, боярышник, сирень и т.д.

Заборы в качестве подпорной стенки

Нередко склоны на дачном участке укрепляют при помощи заборов, которые изготавливают из кирпича, песчаника, бетонных плит либо известняка. Преимущество заборов в укреплении склонов заключается в следующем:

Долговечность сооружения
Отличное противостояние природным разрушающим факторам
Минимальный уход
Заборы не мешают росту растений

Требования к постройке забора для укрепления склона:

Основание должно быть прочным
Высота забора должна быть как минимум 1 метр
Толщина забора должна составлять 1/3 высоты
Должна обязательно присутствовать дренажная система (что бы со склона стекала дождевая вода, и конструкция не подмывалась)
Сооружение забора осуществляется кверху
Рекомендуется сооружать заборы в несколько рядов: от высоких к низким
Должен присутствовать небольшой уклон в сторону склона

Еще один плюс укрепления склона забором заключается в том, что данное сооружение можно оригинально оформить при помощи цветников, декоративных лестниц, фонариков, благодаря которым забор ярко дополнить всю композицию садового декора.

Укрепление склона камнем и бревнами

Укрепление склона камнем

Что бы укрепить склон данным способом, необходимо просто вкопать камни в землю поперек склона. Первым делом необходимо правильно выбрать расположение камней, исходя из типа грунта и состояния поверхности. Так же не забываем об эстетичном виде сада, для этого используем камни и бревна, которые своим видом впишутся в общую картину сада. Ну и напоследок создаем дренаж, которым может быть выкопанный лоток, направляющий стекающую воду к низу. Как вы видите, укрепление склона камнем и бревнами является весьма простым, а использовать данный способ можно как на больших, так и на маленьких склонах.

Укрепление склона геотекстилем

Использование современного материала – геотекстиля для укрепления склона, является наиболее популярным и благоразумным на сегодняшний день. Данный материал представляет собой полиэфирные и полипропиленовые волокна, изготовленные в рулонах. Достоинства геотекстиля заключаются в следующем:

Защищает почву от промерзания
Водонепроницаемый
Предотвращает смешивание слоев грунта при схождении воды
Устойчив к плесени и грибку
Пластичен
Имеет высокую сопротивляемость к разрыву и прокалывани
Простой в укладке на почву
Легкий и компактный

Инструкция для укладки геотекстиля на поверхность следующая:

Первым делом необходимо вырыть почву
Далее укладываем геотекстиль на грунт
Засыпаем материал щебнем либо гравием
Прокладываем еще один слоя геотекстиля
Засыпаем верхний слой песком
Производим мощение тротуарной плитки, камня либо брусчатки

Схема укладки геотекстиля

В случае если два слоя геотекстиля будут налаживаться друг на друга без прослойка щебня, их необходимо скрепить скобами либо специальными костылями. Не стоит оставлять геотекстиль не засыпанным, т.к. его может сдуть ветром.

Использование геоматов для укрепления склона

Схема настилки геоматов для укрепления склона

Геоматы представляют собой полимерный водонепроницаемый материал. Его структура состоит из наложенных друг на друга решеток полипропилена, которые соединены между собой под действием высокой температуры. Достоинства геоматов следующие:

Нетоксичны
Поддерживают естественную красоту ландшафта
Устойчивые к ультрафиолету
Не боятся агрессивных веществ
Выдерживают широкий диапазон температур (от -30 до +100˚С)
Легко устанавливаются

Укрепление водоотводной канавы

Чтобы автомобильная дорога была надежно защищена от подтопления грунтовыми и талыми водами, склоны водоотводных канав должны быть укреплены. Перед тем, как приступить к процессу, необходимо выбрать способ укрепления, который во многом зависит от угла наклона стенок канавы. Так, например, если он менее 8 градусов, то укрепление будет нецелесообразным, достаточно просто посева трав и высадка растений.

Если крутизна склонов колеблется от 8 до 15 градусов, то они укрепляются геоматами или сетками, выполненных из ПНД. Водоотводные канавы с углом наклона стенок более 15 градусов обязательно укрепляются теми способами, которые подразумевают внутреннее армирование — с применением габионов и георешеток.

Рассмотрим несколько вариантов, как может быть укреплена дренажная канава вдоль дорог.

Геосетка. Выпускается данный материал из полимерных материалов, которые пропитываются специальными составами для придания изделию максимальной прочности и долговечности. Корни растений, проникая сквозь ячейки, образуют дерновой слой, фиксирующий земляной покров и, укрепляя откосы.
Противоэрозионные геоматы. Данный продукт для укрепления стенок дренажных канав выполнен в виде структуры из трех слоев полипропиленовых решеток, внешне напоминающую мочалку. Дает возможность закреплять почву и не мешать растениям. Корни растительности со временем оплетают решетки и делают структуру более прочной.
Габионы. Достаточно часто автомобильная дорога, вернее склоны дренажной системы укрепляются при помощи габионов. Это каркас из металлической сетки, который заполняется камнями или галькой. Данный способ хорошо предохраняет склоны канав от осыпания, исключает гидрологические нагрузки на откосы, не допускает вынос грунта. К тому же габионы положительно влияют на экосистему, а эффективность конструкции со временем только усиливается.
Объемная георешетка. Представляет собой геосинтетическое покрытие в виде объемной конструкции с одинаковыми ячейками. Перед укладкой георешетки, дренажная канава, вернее ее склоны, выравниваются, им придается нужная форма, грунт уплотняется. Только потом укладывается георешетка по направлению сверху вниз. От правильности растягивания изделия и его фиксации будет зависеть продолжительность и эффективность эксплуатации конструкции.

Как заровнять канаву шифером: пошаговая инструкция

Многие дачники определили, что самый простой и экономный способ укрепления стен дренажной канавы – ограждение ее стен шифером.

Укрепление склонов шифером – недолговечное и не особо привлекательное внешние ограждение, но, несмотря на недостатки, вполне справляется со своими обязанностями.

Для укладки шифера вдоль канавы понадобится болгарка, респиратор, лопата и металлические прутья.

Самым простым и дешевым способом фиксации канавных стен является размещение по их краям одинаковых кусков шифера

Ход работы:

Разрезать шиферные листы на одинаковые куски. При разрезке шифера болгаркой обязательно использовать респиратор и очки, чтобы закрыть лицо от пыли.
В зависимости от угла наклона канавы с помощью лопаты закопать шифер вдоль стен. Куски волнистого шифера накладываются друг на друга, плоские — встык.
Чтобы шифер не сдвигался, закрепить его с двух сторон металлическими прутьями. Они вбиваются в землю на глубину 50-60 см.
Прутья лучше покрасить краской или антикоррозийным составом.

Дренажную канаву, по которой будет стекать вода, можно направить в специально оборудованный колодец. Скопившаяся естественная вода пригодится для полива огорода в особо сухое время года.

Геосетка близкий родственник георешетки

Распространенной разновидностью объемной георешетки является плоская геосетка, основным отличием которой является прямоугольная форма ячеек и высота полотна.

Геосетка является плоской двуосноориентированной структурой из пропилена, которая также производится с использованием метода экструзии (выдавливания). Из-за измененной по сравнению с объемной георешеткой структуры, геосетка может наиболее эффективно применяться именно в дорожном строительстве. Принцип ее работы основан на внедрении сетки в дорожный «пирог» между песком и щебнем — щебень не может проникнуть через ячейки и углубиться в песок, что при качественной утрамбовке заставляет камни просто заклинивать по всей поверхности геосетки. Таким образом, исключаются как горизонтальные, так и вертикальные перемещения щебня, из-за чего и увеличивается прочность дорожной конструкции. Размеры ячеек геосетки значительно отличаются от георешетки: 35 на 40, 33 на 33 и 40 на 40 мм. Такие небольшие отверстия созданы для различных фракций щебня.

Применение геосетки при строительстве подъездных дорог

Применение геосетки позволит:

уменьшить толщину слоя щебня, примерно на 40 % благодаря чему происходит сокращение расходов на материалы;
распределить серьезные нагрузки равномерно по площади покрытия;
увеличить сроки между ремонтами, ведь конструкция станет намного прочнее;
продлить работоспособность покрытия практически в 3 раза;

Без геосетки не обходится качественное строительство дорог, стоянок для автомобилей, подъездов к домам, небольших дорожек и площадок. При строительстве добротного дома настоящий хозяин не пожалеет средств на невидимое основание, которое продлит срок службы покрытий на десятилетия.

Первый подход к укреплению канав – трехмерная геосетка

Трехмерная сетка изготовляется из полимерных волокон. На производстве сетку обрабатывают полимерными составами для увеличения сроков ее службы и прочности. Трехмерная сетка предназначается для каналов с наклоном более 15 градусов. Ее структура ячеек устроена таким образом, чтобы не препятствовать корневой системе растений проникать вглубь канавы и образовывать там дерновой слой, который выполняет функцию держателя грунта.

Последовательность действий укладки сетки:

Стенки канала выравниваются при помощи лопаты или катка.
Рулон сетки натягивается по склону канавы по всей длине.
Каждая полоса сетки укладывается встык с другой. Зазоров быть не должно.
Уложенную трехмерную сетку закрепляют специальными анкерами. Стоит отметить, на открытой местности (поле или недалеко от речки) сетку лучше крепить специальными П-образными металлическими скобами, чтобы придать всей конструкции дополнительной жесткости.
После закрепления сетку засыпают слоем грунта или декоративными материалами – камнями, щебнем и т.д. Для придания канаве дополнительной прочности и визуального эффекта, ее засаживают декоративными долголетними растениями.

Трехмерная геосетка отличается хорошей устойчивостью к коррозии, гниению, атмосферным осадкам и сильным перепадам температуры. Материал также отличается прочностью и может выдерживать значительные нагрузки. Свои параметры сетка сохраняет на протяжении долгих лет. Практика показала, что вызвать деформацию сетки не может даже смещение почвы или техника, случайно проехавшая по канаве.

Самостоятельное укрепление склонов оврагов на участке

Когда дачный домик, загородный дом или огород расположены на склонах оврагов или находятся в низменности, то часто возникают разного рода неприятности. Например, участок может залить размокшей глиной, смешанной с водой. Так уничтожаются посадки, а земля покрывается глиняной пленкой.

Чтобы избежать таких проблем, склоны оврагов следует укреплять. И сделать это вполне можно своими силами. В настоящее время для защиты склонов оврагов, стенок канав и откосов используют различные приспособления и способы. Это могут бетонные коробы или металлические сетки, габионы или бетонные плиты, объемные решетки, возведение подпорных стенок и др. материалы и способы укрепления склонов.

Применение металлических сеток и габионов

Как укрепляющую конструкцию, защищающую рельеф от размывания, часто используют габионы. Габионы — это специальные ящики, изготовленные из металлической сетки, которые заполняются камнями, галькой или щебнем. Также часто используют с этой целью, особенно для защиты от размываний кюветов, бетонные плиты или коробы, устанавливаемые на склонах кюветов. Плиты легко крепятся на грунте анкерами и металлическими штырями, а на дно кювета укладывают бетонные плиты. Вода – и талая, и дождевая – стекает по плитам.

Также можно использовать для укрепления склонов оврагов, скрепленные в объемные блоки гальку или камень. Конструктивно эти элементы напоминают габионы, только имеют меньшие размеры. Крепятся они с помощью металлических анкеров.

Также укрепить склон оврага можно с помощью металлических сеток. Они скрепляют и сохраняют на склонах дерн. Металлические сетки крепятся к грунту с помощью шпилек.

Чтобы укрепить откосы высотой более двух-трех метров с уклоном более 45 градусов, потребуется выполнить определенные земляные работы. Необходимо отвести воду с верхнего уровня водоема или реки, а после этого закрепить грунт на откосе. Делается это путем снятия со стенок оврага дерна, разравнивания земли и уплотнения ее. Далее на землю укладывается металлическая сетка, а к ней уже крепятся куски нового дерна.

Дополнительно можно сетку укрепить металлическими анкерами. Так грунт крепче и прочнее будет прикреплен к дерну, а на откосах будет создано плотное единое полотно.

Металлические решетки на склонах оврагов можно установить и другим способом. После выравнивания поверхности грунт покрывают геотекстилем, а сверху него укладывают плоские блоки из проволоки, заполненные гравием. Блоки крепятся металлическими анкерами. После этого в гравий укладывают плодородную землю с семенами травы. Также можно в некоторых местах устроить клумбы, чтобы разнообразить и украсить травяное полотно. И в завершение необходимо сделать из бетонных плит водоотвод.
