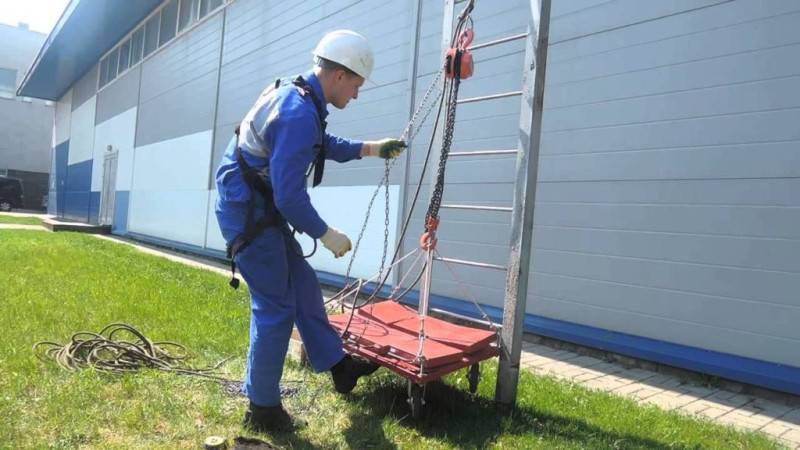

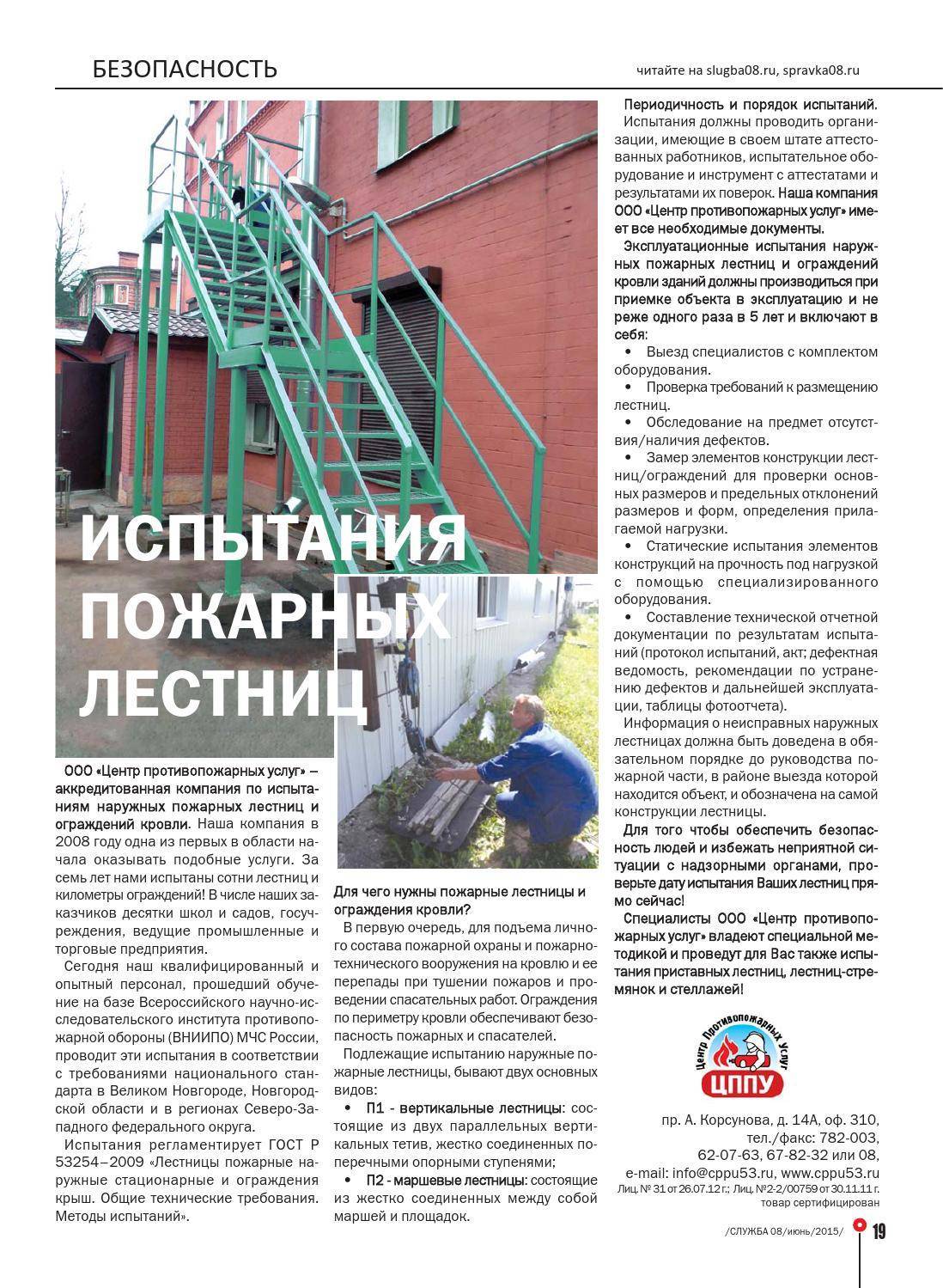

Проверка нагрузкой
Через каждые пять лет после первого дня эксплуатации назначают испытание пожарных лестниц и ограждений с применением нагрузки. Проверяют каждую пятую ступень. Для этого к ней прикрепляют неподвижную (статическую) нагрузку. Иными словами, это сила, которую прикрепляют к середине ступени. По нормам ГОСТ ее величина должна составлять 180 кгс.
Вместе со ступенями проверяют тетиву. На нее приходится основная нагрузка, поэтому требования к тетиве, такие же как к ступеням.
У маршевых пожарных лестниц испытанию подвергаются межмаршевые площадки и марши. Испытания маршей проходят, как для тетивы и ступеней. А в проверке площадки есть отличие. На ней вес должен быть распределен равномерно по поверхности.
Обязательно надо проверять ограждение, если оно присутствует. Поскольку на ограждение опираются сбоку, то испытательную силу к нему прикладывают горизонтально. Она составляет по нормативам 54 кгс.
Испытания ограждения проводят в нескольких точках, расстояния между которыми максимум 1,5 м. Если пожарная лестница маршевая, то испытывается ограждения каждого марша.
Подвергают проверке ограждение на крыше. Нагрузку прикладывают через каждые 10 м, или чаще. Проходят весь периметр здания, чтобы убедиться в целостности и надежности ограждающих элементов.

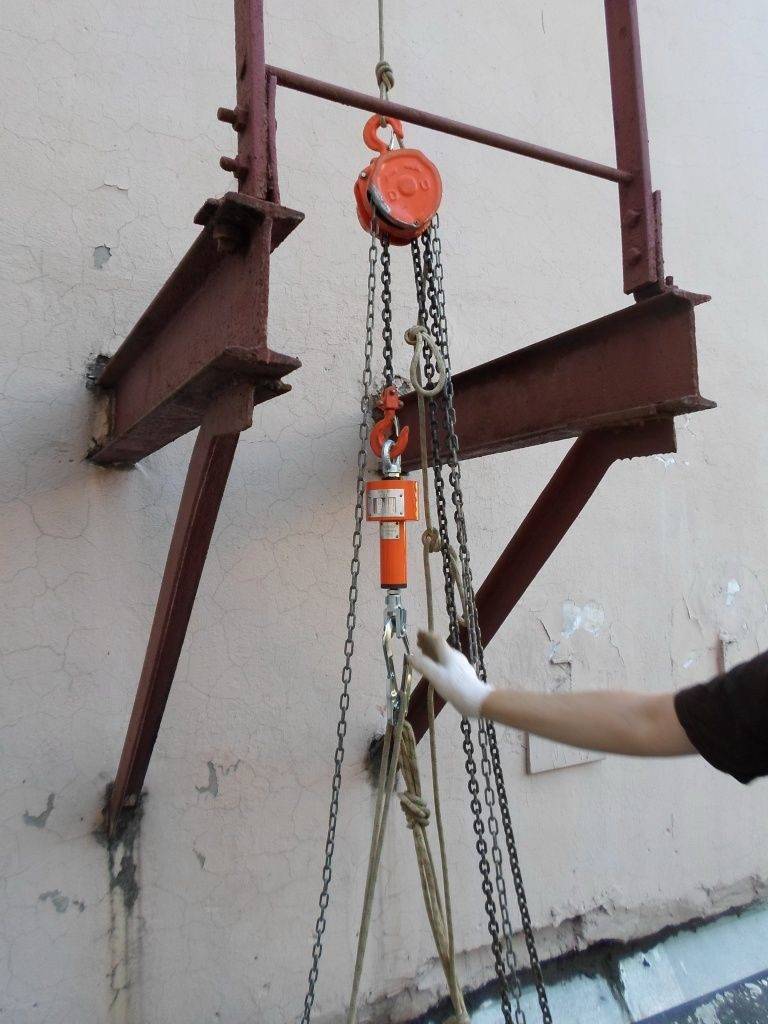

Проверяют на прочность балки, с помощью которых вертикальная лестница прикрепляется к стене. К ним подвешивают нагрузку, вес которой определяется заранее по формуле, указанной в ГОСТе. Груз подвешивают в том месте, где балка соединяется с лестницей. Испытания рекомендуют проводить одновременно на двух параллельных балках.
Оформление испытаний
Рекомендуемую форму протокола можно посмотреть в госстандарте. В нем обязательно ставится дата, номер и наименования объекта (пожарная лестница такая-то, ее тип, расположена по такому-то адресу).
В протоколе также описывается, какой испытывался элемент, количество точек приложения силы к нему и значение этой силы. Указывают результат для каждой отдельной детали. В дальнейшем это позволяет оперативно провести ремонт, а не искать заново поломку.
Указывают время проведения испытания противопожарных лестниц, погодные условия, другие детали обстановки, которые проверяющий сочтет важными. Описывают средства создания нагрузки, а также измерительные приборы. Зачастую они совмещены в одном устройстве. Это могут быть динамометры, канатные лебедки, гидравлическое оборудование. В конце протокола записывают, кто проводил испытания, ставят подписи и печать.
https://youtube.com/watch?v=-dOFnFezdIc
На пожарной лестнице и кровельном ограждении навешивают бирку, на которой указывают, прошла конструкция испытания или нет. На бирке также указывают инвентарный номер конструкции и дату проверки. Материал бирки определяет компания, проводящая испытания. Он (материал) должен выдерживать воздействие влаги и света, поскольку будет находиться снаружи здания.
Если лестница неисправна, об этом докладывают в пожарную часть, отвечающую за пожарную безопасность данной территории. Информацию об испытаниях рекомендуется заносить в специальный журнал, в котором перечислены инвентарные номера и состояние всех пожарных лестниц.
Источник
Как проходят испытания?
Во время испытаний наружных пожарных лестниц и ограждений заполняется типовой протокол с информацией о конструкции, наличии ограждений, испытательном оборудовании и результатами исследований. Обязательное условие для проверки — естественное дневное освещение, кроме того, в целях безопасности, место испытаний следует оградить специальной лентой или выставить предупреждающие об опасности знаки. Во время испытаний никто не должен находиться под конструкцией эвакуации или эвакуационной лестницей. Испытание считается пройденным при следующих условиях:
- нагрузка на конструкцию лестницы длится 2 минуты;
- испытуемая конструкция не имеет поломок, трещин, сгибов и других повреждений, в том числе на ее креплениях;
- отсутствуют остаточные деформации.
При неудовлетворительных результатах будет запрещена эксплуатация, эксплуатационные испытания пожарных лестниц и ограждений на крышах будут назначены повторно после ремонта конструкции в случае, если в результате воздействия нагрузки на конструкцию инспектором будут обнаружены трещины, разрывы сварных швов и соединений или любые другие повреждения.
Оформление испытаний
В качестве доказательств того, что обследования были проведены, по их окончании составляется протокол испытаний наружных стационарных систем. На основании обследования конструкции составляется заключение о пригодности или непригодности к эксплуатации, если сооружение не соответствует требованиям. В протоколе обязательному заполнению подлежат поля:
- дата проведения проб и время;
- номер объекта и адрес расположения;
- наименование объекта, вид конструкции и ее тип (ограждение крыши или лестница, вертикальная или маршевая);
- каждый элемент, подвергшийся проверке, сила нагрузки, количество точек воздействия и их место;
- результат аудита для каждого испытуемого элемента конструкции;
- погодные условия: температура воздуха, освещенность и другие внешние факторы, которые могут играть важную роль;
- испытательные приборы и другие применяемые инструменты (канатные лебедки, гидравлическое оборудование, динамометры и т.д.);
- ответственное лицо, проводившее тесты: должность, фамилия и инициалы, подпись;
- печать организации, выполнившей инспектирование объекта.
Дополнительно к протоколу может быть составлен акт проверки в нескольких экземплярах.
По окончании заполнения протокола на лестницу или ограждение навешивают бирку с указаниями о том, с каким результатом конструкция прошла исследования. На бирке должны быть указаны дата проведения проверки и инвентарный номер сооружения, она должна быть устойчивой к воздействию влаги, света и любых других погодных условий. Материал бирки выбирается организацией, проводящей испытания.
Если лестница или ограждение не прошли контроль, ответственное лицо обязано доложить о неисправности в пожарную часть, полномочия которой распространяются на данный участок территории. Для контроля над периодичностью проверок и состоянием конструкций рекомендуется вносить подробную информацию в специальный журнал.
Кто проводит поверку
Конкретной методики с пошаговым описанием действий нет. В ГОСТе и в Нормах пожарной безопасности 245-01 описывается только правило расчета сил, их приложение и время действия.
Обычно испытания проводят в такой последовательности. Вначале осматривают пожарную конструкцию, проводят необходимые геометрические измерения, а затем начинают проверку с нагрузкой. Существуют специальные дорогостоящие установки для испытаний наружных пожарных лестниц. Они позволяют точно задавать и правильно прикладывать силу.
Работы проводит компания, имеющая соответствующую лицензию, точные приборы, испытательное оборудование. Это гарантирует, что все пройдет правильно, и результатами будут удовлетворен пожарный инспектор. Персонал должен пройти обучение, знать технику безопасности и получить допуск к работам.
Как проходят испытания
Испытания проводят люди, изучившие методику и знающие требования ГОСТа 5324-2009. Поскольку речь идет о наружных пожарных лестницах, то проверять их надо, когда светло. Это может быть день или утро, когда хорошо видны элементы конструкции.
В целях безопасности место, где проводят испытания, огораживают, и устанавливают предупреждающие знаки или навешивают таблички. Под конструкцией никто не должен стоять в момент проведения работ. Основные правила испытания с нагрузкой следующие.
- Сила прикладывается на протяжении 2 минут, после чего ее убирают.
- Испытуемая деталь не должна сломаться или треснуть, не должно ослабнуть ее крепление.
- Должны отсутствовать остаточные деформации.
Если все пункты соблюдены, то испытания пройдены успешно. Для каждого элемента конструкции отдельно рассчитывают нагрузку. Запас прочности элементов пожарной лестницы выбирается равным 1,5.
Эксплуатирующая организация (завод, фабрика, общественное заведение и т. д.) может подать заявку на проведение проверки на свое усмотрение в любое время, не обращая внимания на запланированные сроки. Иногда такие заявки подают при смене собственника или после капитального ремонта, перепланировки, чтобы быть уверенным в соблюдении правил пожарной безопасности. Если есть подозрение на неисправность при внешнем осмотре, тоже желательно провести испытания с нагрузкой.
7 Оформление результатов испытаний
7.1 При испытаниях составляется протокол испытаний (см. приложение Е).
7.2 Если в результате испытаний при визуальном осмотре обнаружены трещины или разрыв сварных соединений (швов) и остаточные деформации, то испытываемая конструкция считается не выдержавшей испытания.
7.3 На всех лестницах и ограждениях кровли, подвергнутых испытаниям, должны быть закреплены таблички (бирки) с указанием информации о результатах испытаний. Форма табличек (бирок) и способ нанесения информации, учитывая воздействие климатических факторов, определяются организацией, проводящей испытания.
Информация о неисправных наружных лестницах или ограждениях кровли (не прошедших испытаний) должна быть доведена в обязательном порядке до личного состава пожарной части, в районе выезда которой находится объект.
7.4 По результатам испытаний составляется заключение о соответствии лестницы или ограждения кровли здания требованиям настоящего стандарта.
Возможные неисправности
При выявлении малейших поломок пользоваться оборудованием запрещено. Тем не менее, в работе нередко возникают трудности:
- Установка не складывается или не раскладывается. Причина поломки – заедание каната на стыке блоков. Чтобы решить проблему, необходимо достать канат и правильно уложить его в обойму, а также настроить расстояние между обоймой и блоком.
- Перекос и сопротивление при складывании и раскладывании ВЛ. Возникает из-за несоблюдения расстояния между упорами передних стоек или задними упорами и стойкой. В этом случае необходимо отрегулировать зазоры.
- Не работает фиксатор. Причина – поломка стопора. В этом случае меняют крюки и пружины.
Цели испытаний лестниц и стремянок
Процесс освидетельствования переносных и стационарных лестниц требуется для того, чтобы максимально повысить безопасность. Для многих может показаться достаточно странным проведение осмотра стремянки, ведь на первый взгляд требуется проверка только при получении изделия в пользование. Однако этого будет мало. На самом деле лестницы на шарнирах – это конструкции, которые должны быть всегда в пригодном состоянии.
Ими пользуются:
- Строители;
- Пожарные;
- Электромонтажники и другие люди.
Если лестница сделана из стали, то с течением времени она будет покрываться ржавчиной, которая влияет на прочность изделия и в конечном итоге именно это может стать причиной серьезной травмы.
Если лестницы сделана из алюминия, то она подходит для таких профессий как:
- Каменщик;
- Штукатурщик;
- Осветитель и тому подобные.
Несмотря на прочность и легкость материала, с течением времени он может трескаться или деформироваться при сильном механическом воздействии. Заметить невооруженным глазом такие нюансы порой невозможно, а вот профессионал сможет увидеть их в первый момент осмотра.
Методика и порядок осмотра очень простые, так как требуется исследовать сооружение на наличие:
- Сколов;
- Трещин;
- Сломанных деталей;
- Ржавчины;
- Рассыхания и тому подобные.
Обнаружение дефектов как можно раньше позволяет либо снять изделие с эксплуатации на совсем, либо своевременно провести ремонт и исключить серьезные последствия в виде чрезвычайного случая при проведении работ или травм, полученных на производстве.
Экспертный ответ
Уважаемые коллеги! На данный вопрос пока нет экспертного ответа.
Вы работаете специалистом по охране труда? Или хорошо разбираетесь в вопросах по охране труда?
Тогда Вы можете стать экспертом на данном проекте. Отвечайте на вопросы и Вы не только смоежете помочь коллегам, но и получить вознаграждение за каждый квалифицированный ответ.
Вознаграждение выплачивается каждый четверг, минимальная выплата 300 рублей. Дать экспертный ответ
Основные виды пожарных лестниц

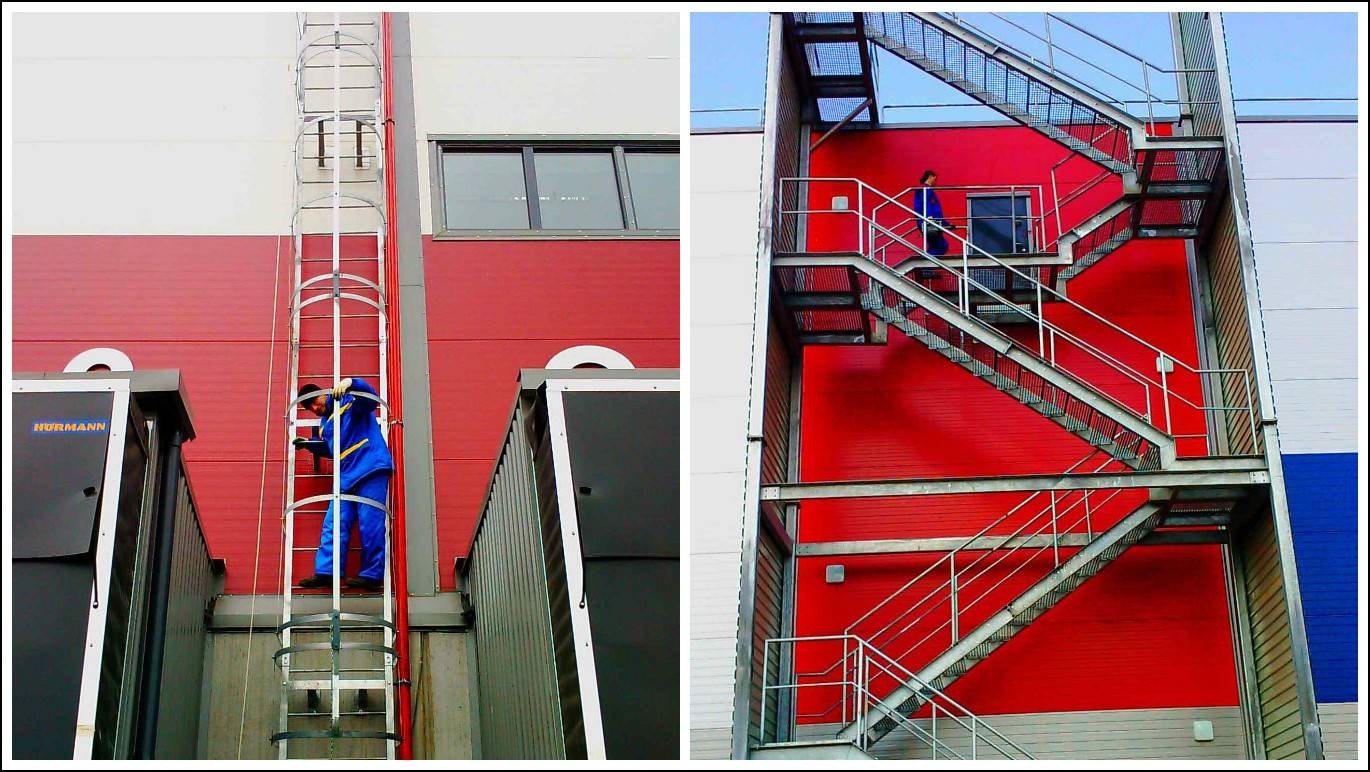

Конструкции разделяют на типы: вертикальные и маршевые. При выборе лестницы нужно ориентироваться по высоте здания, его расположению
Немаловажно назначение объекта. Например, для жилых домов стараются выбрать удобные лестницы, по которым простые люди без проблем смогли бы спуститься
Промышленные здания оснащают проще.
Наименование | Описание |

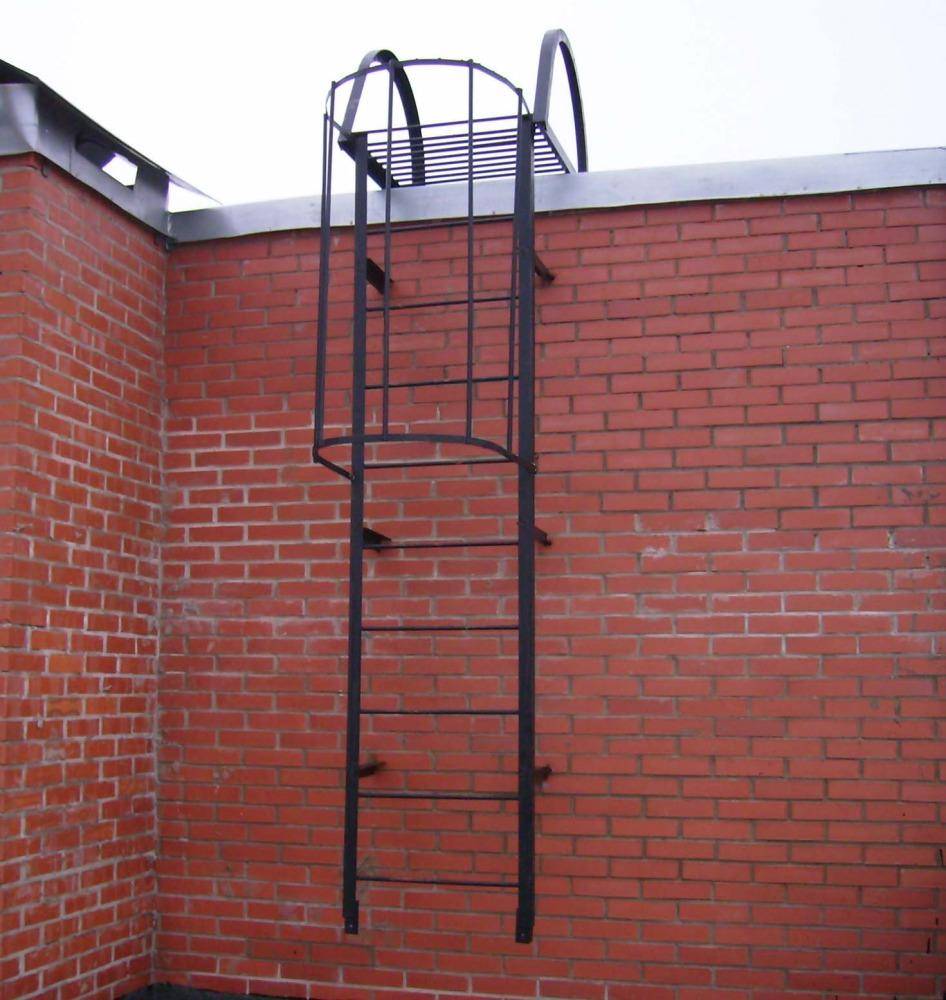

Стремянка вертикальная, ограждения нет (П1-1) | Используется, если высота дома и перепад кровли расположены на 6-метровой высоте (максимум). Ширина конструкции — 600 мм (минимальная). |
Стремянка вертикальная, с ограждением (П1-2) | Устанавливается на здании высотой и с перепадами кровли 20 м (максимум). Тогда ширина конструкции будет — 800 мм (минимальная). Ограждения — это перила, обеспечивающие безопасность перемещений. |
Маршевая (П2) | Устанавливается на дома высотой и перепадами кровли больше 20 м. Пользоваться ими удобнее: есть перила, этажные площадки. С каждого из этажей можно попасть на нее. |
Требования к изготовлению и конструкции лестниц указаны в содержании СНиПов:
- при сборке и сварке деталей нельзя допускать лишних острых углов, больших выступов, не предусмотренных схемой;
- сварные швы тщательно очищаются, их поверхность должна остаться чистой, без ржавчины. Все металлические детали обрабатываются защитной грунтовкой, затем окрашиваются;
- соединения элементов прочные, без нареканий и надежные;
- по нормативу недопустимо наличие даже мелких трещин.
Любые огрехи, допущенные при установке стремянки, могут потом усугубиться, поэтому к их сборке нужно проявлять внимательность.
Сроки и порядок испытания ручных пожарных лестниц
Все подъемные устройства, которыми пользуются спасатели, первое тестирование проходят перед сдачей в работу. В процессе эксплуатации сроки испытаний ручных пожарных лестниц устанавливаются индивидуально на каждом предприятии, учитывая рекомендованную минимальную периодичность раз в год.
Разработана также общая инструкция:
- Осмотр оборудования на целостность несущих деталей и мест соединения согласно документации от производителя.
- Замеры в соответствии с технической документацией.
- Проверка прочности каркаса.
- Статическое взвешивание.
- Проверка вертикальных стоек методом кручения.
- Контроль изгибов и срезов ступеней.
- Прочность соединения колен ВЛ.
- Измерение усилий при раскладке.
- Проверка прочности крюка.
Эти пункты обязательны при испытании оборудования раз в год. Такой параметр, как стабильность работы и потенциал выдвижной подъемной установки, проверяется раз в три года.
Испытание лестницы-палки
Контроль состояния оборудования проводят ежегодно или после каждого капремонта. Прочность проверяют при разложенной конструкции. Лестницу приставляют к стене под углом 75° относительно горизонтали. Обязательное условие – ровная площадка под опорами. На среднюю ступень крепят нагрузку:
- для деревянных – (1.2±0,05)кН((120±5)кгс);
- для металлических – (2.0±0,1)кН((200±10)кгс).
Нагрузку устанавливают на 130±10 секунд. После испытания на поверхности деталей не должно остаться повреждений, остаточного прогиба, а части не должны быть подвергнуты деформации. Вместо груза можно использовать динамометр.
Испытание штурмовой лестницы
Стандартные сроки испытания штурмовок – раз в 12 месяцев. Сначала визуально оценивают состояние крюка, страховочного троса и тетив.
Порядок испытания ручных пожарных штурмовых лестниц предполагает два этапа:
- Тетивы проверяют посредством подвешивания на 2-3 близлежащих с тетивами зубах крюка. На среднюю ступень крепится нагрузка (2.0±0,1)кН((200±10)кгс). Ее оставляют на 2 минуты, после чего снимают и проверяют дефекты и остаточные изменения в состоянии.
- Чтобы проверить крюк, лестницу подвешивают за большой зуб. В нижней части на высоте второй ступени у обеих тетив крепят груз (1.6±0,05)кН((160±5)кгс). Выдерживают 130 секунд и проверяют остаточную деформацию и возможные трещины на крюке.
Испытание выдвижной лестницы
По инструкции ВЛ проверяют раз в 12 месяцев. Обязательно оценивают состояние тетив, отсутствие трещин и выбоин на ступенях, следов коррозии на металле. В результате испытаний подтверждают состояние креплений арматуры, троса и веревки, механизма фиксации колен.
Проверка предполагает две стадии:
- При проверке выдвижения лестницу ставят на твердую ровную поверхность и приставляют к стене под 75° относительно горизонтали. Расстояние от стены при этом должно быть 2.5-3 м. Далее прикладывают нагрузку. Сначала (1.0±0,05)кН((100±5)кгс) сразу на три колена посередине центральной ступени. Затем – (2.0±0,05)кН((200±10)кгс) на среднюю ступень второго колена. Каждый раз нагрузку оставляют на 130 секунд.
- При испытании фиксирующего устройства проверяют прочность стопора каждой части на любой высоте, кратной шагу ступеней.
Результат, который позволит использовать оборудование в дальнейшей работе – отсутствие остаточной деформации и соответствие показателей нормам, прописанным в технической документации от производителя.
Результаты испытаний обязательно заносят в журнал проверки пожарно-технического оборудования.
Акт испытания лестниц и стремянок
Образец акта испытания лестниц и стремянок, который размещен ниже, облегчает работу с документацией. Заполнив нужные графы, можно решить вопрос с испытанием имущества организации на надежность.
В каждой организации, где эксплуатируются или могут эксплуатироваться лестницы и стремянки, должна быть разработана специальная инструкция по проведению осмотра и испытаний приставных лестниц или лестниц-стремянок.
Актуальным это становится при проведении пожарных инспекций. Ведь гипотетически при возгорании пожарные лестницы используются по своему прямому назначению.
Таким образом, они должны регулярно проходить проверку на способность выдерживать нагрузку, превышающую среднестатистический вес человеческого тела.
Испытание лестниц и стремянок – нормативный документ и сроки проведения
Существуют определенные, записанные в нормативных документах правила, по которым происходит испытание лестниц и стремянок. При этом различают 2 основных способа:
- Проверка – состояние оценивается визуальным способом.
- При испытании к конструкции прилагается нагрузка.
Все необходимые нагрузки и правила регламентирует Порядок испытания лестниц и стремянок» – нормативный документ в котором указаны типы усилий и точки их приложений.
Выписка из нормативного документа
Визуальный осмотр
Испытания лестниц и стремянок – нормативный документ, который раскрывает все необходимые параметры, подлежащие осмотру:
- Номер инвентаря, его наличие и соответствие с учётной записью в журнале.
- Не должно побыть повреждений, которые можно увидеть. Элементы соединений, независимо от того подвижные они или нет при осмотре должны быть невредимыми и без люфта, а также без трещин и визуальных дефектов.
- Конструкция не должна быть деформированной. Лестничные ступени не должны иметь вогнутостей; тетива не должна иметь вмятостей.
- Лестницы должны быть устойчивыми. Ножки стремянки должны касаться поверхности, если она ровная. Конструкция с двумя тетивами, прислоняясь к поверхности не должна наклоняться в стороны.
- Не должно быть заноз, сколов или других неудобств, которые могут привести к травмам.
- У лестниц из стали есть специальное антикоррозионное покрытие (один из самых распространённых вариантов – это лакокраска). У деревянной должна быть натянута тетива и без трещин на ступенях. Нельзя заделывать трещины и шпаклёвкой.
Сроки испытания лестниц и стремянок – нормативный документ показывает, что:
- Конструкции из металла – проверяются раз в год.
- Из дерева – проверяются раз в полгода.
- Подвесные – проверяются раз в полгода.
Испытание приставных лестниц и стремянок – нормативный документ даёт следующие инструкции:

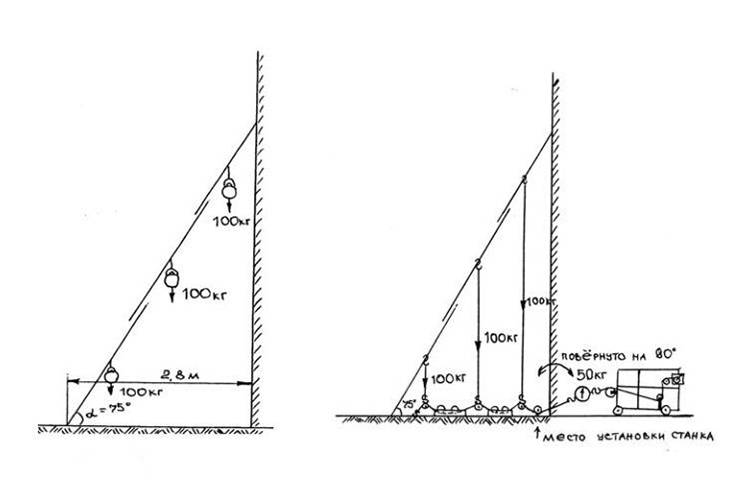

I. Перед тем как начать испытание нужно установить приставную лестницу к стене или к другой поверхности так чтобы лестничная тетива и горизонт находились под углом в 75 0 . Трехзвенные необходимо полностью раздвинуть. Стремянку нужно установить на ровную поверхность.
II. Статические нагрузки продолжаются примерно две три минуты.
III. По нормативным документам, испытания проводят в следующем порядке:
- Для того чтобы проверить нижнее колено у раздвижной лестницы необходимо приложить усилие в 201 кгс, но только строго на середине ступени.
- После чего нужно нагрузить оставшиеся колена возле тетивы. Но теперь делается усилие в 101 кгс.
- На середину среднего колена делается нагрузка в 201 кг – это и будет последним испытанием. Таким образом, нагружаются в одно время обе тетивы.
- Для того чтобы испытать приставную лестницу необходимо положить на середину ступени 121 кг.
Обратите внимание! Такой проверки для начала вполне достаточно. Но если при осмотре лестницы визуально видно какой-то недостаток, то нормативные документы регламентируют проверку всех ступеней. Нагрузки тщательно проверяются
Нагрузки тщательно проверяются
Для того чтобы испытать стремянку необходимо на середину ступени положить те же 121 кгс. Также можно испытать и второе колено, если оно у неё присутствует. Когда вместо ступени идёт упор его нужно испытать поперечной нагрузкой в 101 кгс, на каждую тетиву.
Когда убирается нагрузка, лестница проверяется на наличие повреждений. На ней не должно находиться деформаций или других видов повреждений. Уровень приложенного усилия измеряется динамометром и записывается на специальном стенде. Но иногда можно просто использовать гири того же веса
Самое важное чтобы во время проверки рядом не было людей, которые могли бы попасть под вываженую нагрузку
Оформление заключения по нормативным документам
После проведённых проверок, результаты записываются в специальный акт, в котором указывают:
- Должности и имена членов комиссии.
- Проведённые эксперименты, которые включают полностью этапы осмотра.
- Соответствия между инвентарным номером и учётной записью.
- Отсутствие или наличие дефектов.
- Конструкции, которые прошли испытания и их инвентарный номер.
- Лестницы и стремянки, которые не прошли проверку отправляются на утилизацию или ремонт.
По нормативным документам регламентируется\ заполнение акта выполненных работ
Важно! В акте, который составляется, указываются на тетиве дата, когда нужно провести следующее испытание

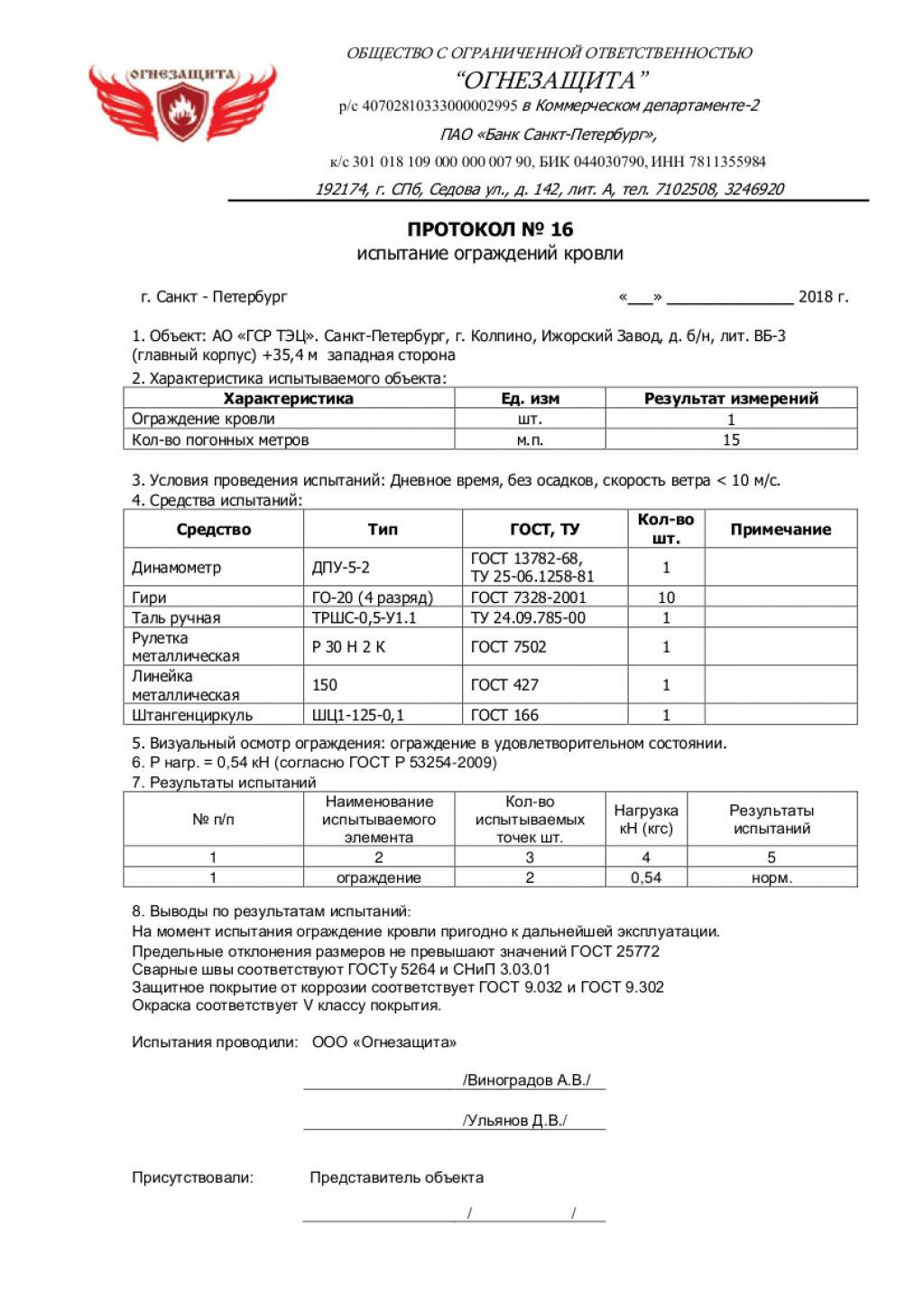

ПРОТОКОЛ ИСПЫТАНИЙ №
1. _______________________________________________________________________
(наименование испытываемого объекта)
2. _______________________________________________________________________
(характеристики испытываемого объекта: длина лестницы (м), количество ступеней в
___________________________________________________________________________
лестнице, количество балок крепления лестницы к стене, наличие ограждения лестницы)
3. Условия проведения испытаний ___________________________________________
4. Средства испытаний _____________________________________________________
5. Визуальный осмотр лестницы _____________________________________________

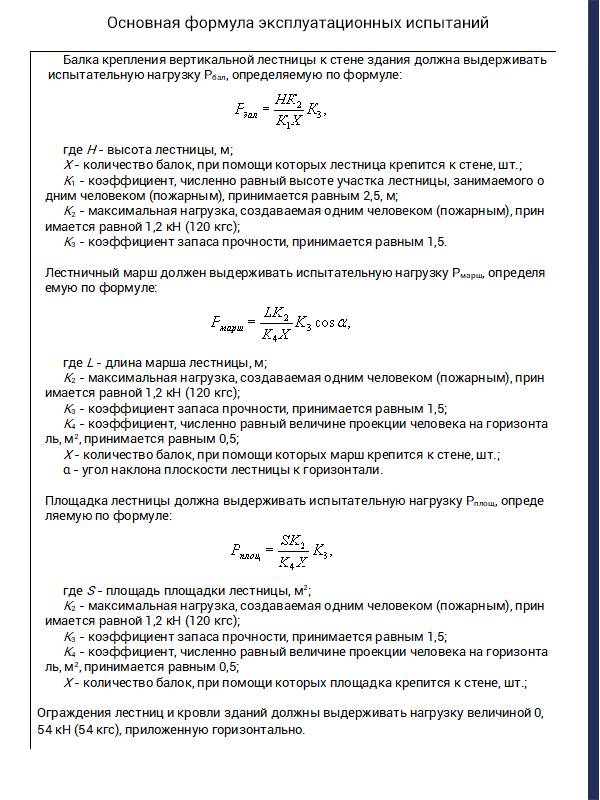

6. Расчет величины нагрузки на лестницу:
7. Результаты испытаний
№ п/п | Наименование испытываемого элемента | Количество испытываемых точек | Нагрузка, кН (кгс) | Результаты испытаний |
1 | 2 | 3 | 4 | 5 |
8. Выводы по результатам испытаний:
