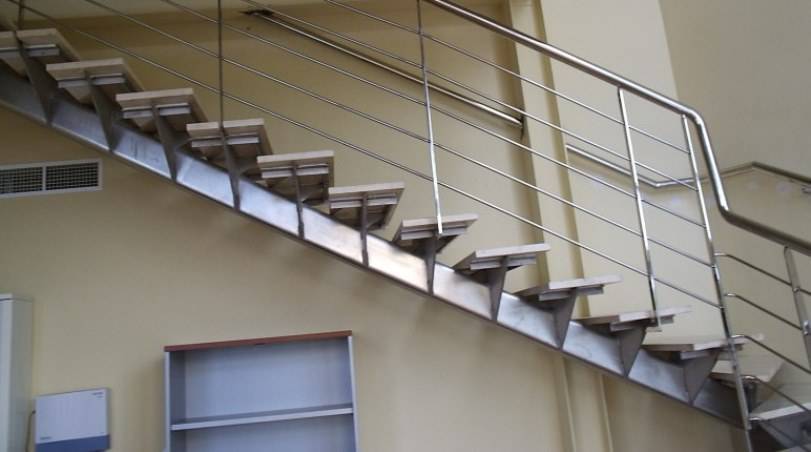

Монтаж лестницы из швеллера
Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.
На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.
Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.
Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.
Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.
Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.
После завершения сборки можно приступать к обшивке конструкции.
готовая лестница
Видео по строительству железной лестницы
Виды приставных лестниц
Простую конструкцию можно изготовить всего за несколько часов
По своей сути такие конструкции являются наиболее простыми. Для их изготовления обычно покупают алюминий, дерево либо нержавеющую сталь. Вместе с тем подобные лестницы можно также разделить на несколько типов. Приставная лестница обычно имеет угол наклона около 65-70⁰.
Это достаточно много, поэтому подниматься и спускаться по такой лестнице с грузом будет тяжело.
Есть ещё складывающийся тип лестничной конструкции. Он хорош тогда, когда нужно организовать доступ к чердачному помещению, а установка стационарного варианта лестницы невозможна. Такую конструкцию можно переносить с места на место или же закрепить в чердачном люке.
И, наконец, третий тип приставных лестниц – выдвижной. Она может иметь оптимальный угол наклона и состоит из нескольких секций, скреплённых друг с другом.
Монтаж косоура
К полу косоуры принято направлять и монтировать под углом. Ступени ставят непосредственно на них. Для этого заранее готовят выемки.
Пристенные косоуры
Установкой косоура при стене начинают возведение всей опорной конструкции. Удобнее заранее выполнить настенную разметку. Прямо до сборки все заново проверяется посредством уровня. Мастера всегда дополнительно производят проклейку всех соединительных участков.
- Изначально косоуры закрепляют снизу. Балка для этого прижимается после установки в запиле, выполненном на столбе для опоры.
- После фиксируется косоур сверху. Выбор крепежа зависит от материала перекрытий.
- Для дома из дерева уместнее будет воспользоваться уголками, а также анкерами наряду со шпильками и болтами.
Внешние косоуры
Их ставят практически также. Посредством наиболее удобного способа крепится предварительно балка снизу. После, примыкающая к перекрытию часть, также фиксируется.
Косоуры необходимо располагать напротив друг дружки. Так конструкция получится прямой и без доработок.
Крепление косоура к перекрытию
Когда уровень второго этажа находится выше верхней ступени, можно выбрать наиболее удобный способ, чтобы накрепко закрепить детали.
Предлагается крепить косоур посредством уголков изнутри и снизу либо специальным крепежом, либо пластинами для опоры из стали. Если перекрытие выполнено из дерева, используют на практике паз-шип. Мебельный щит применяется при закреплении к плитам из бетона.
Соединение между собой косоуров
Выполняется при фиксировании элементов к столбам для опоры. Пазы находятся снаружи. Также, когда используют исключительно один столб в качестве опоры.
Распространенное явление в этих случаях паз-шип. Узел тогда получается самым надежным. Детали жестко фиксируются. Дополнительно соединение обрабатывается ПВА.
- Если желателен упрощенный вариант, стоит подпилить немного косоур. Тогда между собой они легко закрепляются посредством саморезных элементов. Шурупная головка должна идти наружу. Подобное соединение считается надежным и прочным в тех случаях, когда позднее косоурные части присоединятся к элементу для опоры.
- Еще одним способом является выполнение в опорном столбе пазовых запилов. Один из косоуров предстоит обрезать на величину толщины следующего. Ими затем ставятся в нужные отверстия и затягиваются посредством метизов. Так конструкция не только приобретает должную прочность, но и не скрипит.
Расчет деревянной лестницы на второй этаж
Для устройства удобной и функциональной лестницы, необходимо произвести грамотный расчет ее основных параметров. Самым главным показателем здесь является угол наклона. От него зависит удобство подъема и спуска.

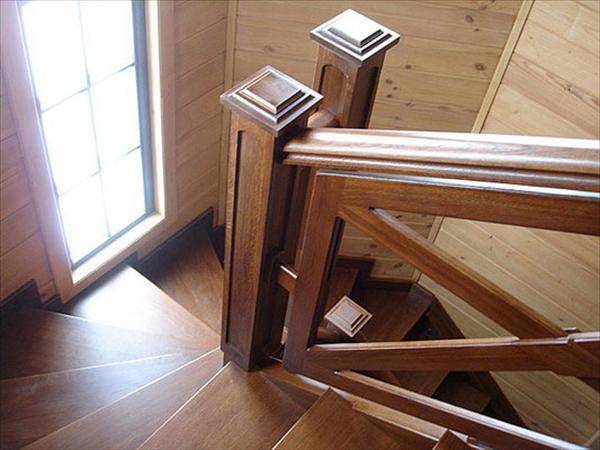

Лестница на второй этаж
Ширина ступенек должна позволять беспрепятственно расходиться на них двум людям. Удобнее всего, когда она составляет 1,2 – 1,5 м. Высота каждой ступени не должна превышать 180 – 200 мм. Поэтому для подъема, например, на высоту 2,7 м, нужно изготовить 15 ступенек. Исходя из того, что ширина одной ступеньки равняется 250 мм, получаем 3750 мм, проекции на пол.
Теперь, воспользовавшись теоремой Пифагора (Н² + D² = L², где H – высота, D – длина проекции на пол, L – искомая длина лестницы), вычислим длину марша. В нашем примере она получается 4620 мм. Как видно, это достаточно большие размеры, поэтому чаще лестницу делают с площадкой между этажами. В этом случае, расчеты деревянной лестницы на второй этаж нужно произвести отдельно для каждого марша. Такая лестница займет в два раза меньше площади.
Мансардная лестница в доме
Как использовать?
Чтобы использование лестницы было безопасным, важно строго соблюдать технику безопасности. Среди основных моментов стоит отметить следующие:
- знание, под каким углом можно устанавливать оборудование – эти показатели составляют от 60 до 80 градусов;
- максимальная длина изделия, которое будет безопасно для использования – для односекционных лестниц от 2 до 4 метров, секция складной лестницы также не должна превышать эти показатели;
- низ лестницы должен прочно стоять на земле, не скользить;
- допустимая для работы, если это улица, а в остальном применяется общая инструкция по технике безопасности.
Проектирование
При создании проекта лестницы необходимо учитывать несколько параметров конструкции:
- Длина пролета. Ограничивается 18 ступенями. При этом угол подъема должен находиться в пределах 23–37°. Если с таким углом и имеющейся высотой перекрытия второго этажа длина получается большей, лестница делается поворотной.
- Ширина пролета. Согласно СНиП, на одного человека должно приходиться не менее 75 см. Оптимальная ширина, таким образом, составляет около 1,5 м.
- Глубина ступеней. В случае с лестницей общего пользования максимальное удобство эксплуатации конструкции достигается, если этот параметр равняется 30 см. Более узкие ступени делаются, если изготавливается пожарная лестница; угол ее наклона при этом также может быть большим — около 45°. Спускаться по ней, однако, можно будет только спиной вперед.
- Высота ступеней должна находиться в пределах 15–20 см.
- Оптимальная высота ограждения — 90 см. Рекомендуемый шаг между балясинами — не более 15 см.
Длина марша и шаг ступеней
Другие детали — вид несущих балок, форма и внешний вид ограждения, материал изготовления проступей, наличие или отсутствие подступенков и т. д. — могут быть любыми. Проект можно составить самостоятельно, пользуясь простыми инструментами и миллиметровой бумагой, или заказать в проектной организации. При создании чертежа своими руками могут помочь специальные программы и готовые проекты.
Фото: профильный металлопрокат
На основании проекта подготавливаются необходимые инструменты и материалы. При изготовлении простой конструкции металлической лестницы для дома потребуются:
- сварочный аппарат — если нет опыта работы с ним, лучше выбрать инструмент инверторного типа, так как он наиболее прост в освоении;
- пила и болгарка;
- наждачный круг;
- дрель;
- крепеж (болты);
- металлический профиль (швеллер) шириной 80–100 мм;
- рифленая листовая сталь;
- металлические уголки;
- арматура и стальные пластины.
Если при изготовлении лестницы будут использоваться материалы помимо металла, их также нужно заготовить в нужном количестве.
Требования и размеры деревянной приставной лестничной конструкции
Перед тем как сделать приставную лестницу из дерева своими руками, чтобы инвентарь был практичным и полезным, нужно познакомиться с требованиями к такому приспособлению:
- максимальная длина деревянный лестницы приставной конструкции может составлять 5 м;
- наибольшее расстояние между перекладинами-ступенями – 300-400 мм, а минимальное – 250 мм;
- наименьшая ширина инвентаря должна быть 400 мм;
- оптимальная нагрузка на каждый м2 – максимум 200 кг;
- ступени-перекладины обязаны закрепляться в пазах опорных элементов.
Основным требованием ко всем лестницам, включая приставные конструкции, является высокий уровень безопасности. Поэтому все детали приспособления обязаны не иметь острых краёв. При этом инвентарь из двух и более секций должен быть оснащён замковыми соединениями, которые не позволяют произвольно складываться и раскладываться изделию.
Двухсекционная лестница без острых угловИсточник tehno.su
Расчёт требуемых размеров подразумевает предварительную разработку чертежа лестничной конструкции. На нем отображают параметры изделия:
- сечение используемого пиломатериала;
- высоту и ширину инвентаря;
- шаг ступенек;
- вид крепёжных изделий (метизов);
- наличие и тип усиливающих элементов и дополнительных деталей, повышающих безопасность при эксплуатации конструкции.
Непосредственно сам расчёт размеров лестницы, которая приставляется к опорной конструкции под углом 70ׄ°, а иногда 75° при использовании страховочного крепления, подразумевает вычисление высоты приспособления. Для определения этого параметра измеряют расстояние от поверхности земли до точки, до которой нужно добраться. Потом к полученному значению прибавляют от 350 до 500 мм. Это необходимо, чтобы можно было лестницу использовать под нормативным уклоном.
Для определения длины приставной лестницы необходимо знать высоту точки выполнения работИсточник lestnitsygid.ru
Изготавливают опорные балки из брусьев. Их оптимальное сечение составляет 70*40 мм, но оно зависит от длины лестницы. Так, для изделия высотой не более 2 м можно использовать брус 50*50 мм. Если длина приспособления не превышает 3,5 м, подойдёт пиломатериал 100*25мм, который ставится на ребро. Когда инвентарь высотою до 6 м, применяют брус 100*50 мм. В этом случае опорные стойки лестничной конструкции тоже ставятся на ребро.
Для ступеней может использоваться брус того же размера, что и для тетивы. Однако перекладины короче по сравнению с боковыми стойками. Поэтому их сечение может быть меньше, но при этом они будут такими же прочными, как и тетивы. Так, к брусьям 70*40 мм подойдут ступени 50*30 мм.
При выборе брусьев для приставного лестничного приспособления учитывается порода и качество древесины. Специалисты отдают предпочтение износостойкому пиломатериалу. Поэтому часто используются хвойные породы, обладающие хорошей прочностью и доступной ценой. Материал для приставной лестницы должен быть не только идеально ровным, но и без дефектов, включая трещины, сучки и косослой.
На брусьях для приставной лестницы не должно быть косослоя, сучков и трещинИсточник lestnitsygid.ru
Вид конструкции
Внешне приставная лестница представлена в виде неразборной конструкции. Это значит, что для ее изготовления не понадобится каких-либо дополнительных крепежных элементов или шарнирных механизмов. В отличие от лестниц-трансформеров, такая модель не предназначена для разных положений и устанавливается строго вертикально под углом 60-75 градусов.
Переносная алюминиевая модель – отличная замена деревянной простой лестнице, но обойдется вам недешево. Чтобы сэкономить, стоит все-таки попробовать самостоятельно сделать лесенку из дерева. На изготовление простой модели не потребуется много времени или специальных знаний, достаточно лишь запастись небольшим перечнем инструментов, которые найдутся в каждом доме.

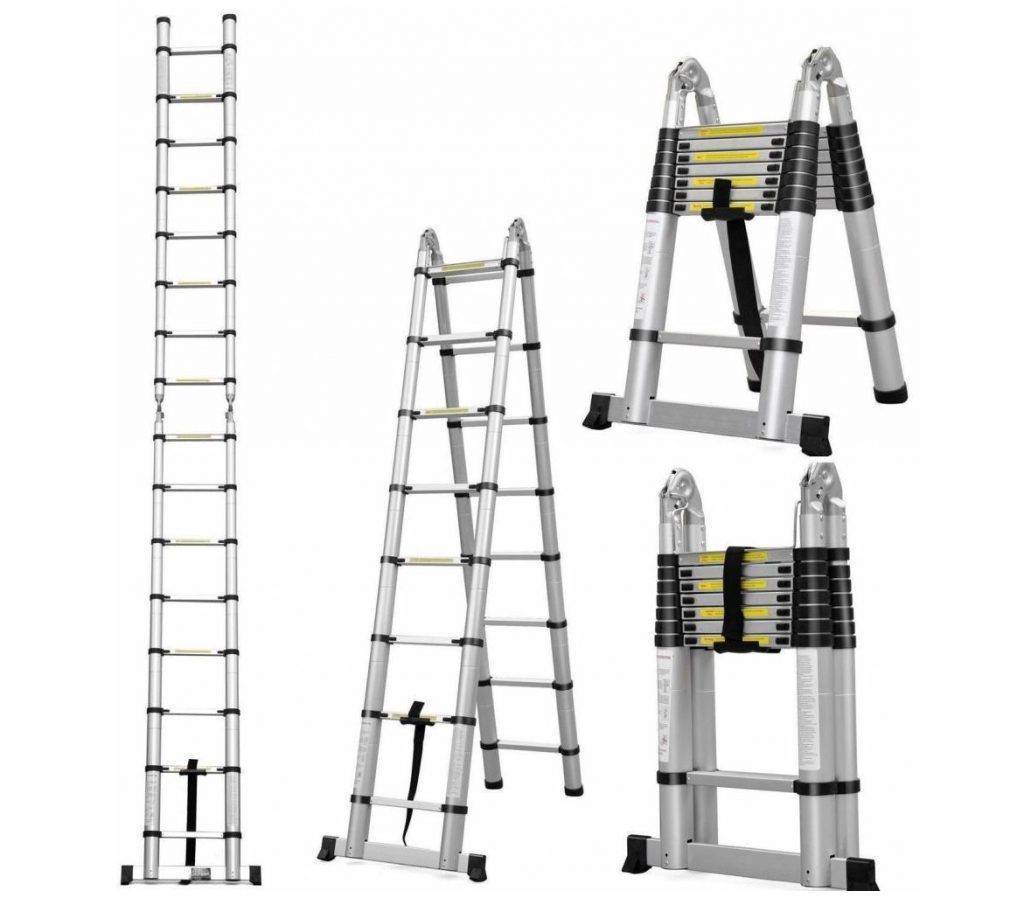

На видео: обзор многофункциональных лестниц-трансформеров.
Металл и стекло в конструкции лестниц
Впечатление невесомости производят лестницы, выполненные из современных материалов. Чисто металлические конструкции встречаются не слишком часто. Модели из полированной стали, особенно в сочетании со стеклом очень технологичны и хорошо впишутся в концепцию архитектуры хай-тек. Прозрачная лестница со стеклянными ступенями и ограждением из полированной стали — идеальный вариант для такого технологичного интерьера. При этом достаточно часто стойки перил и поручни изготавливают из трубной нержавеющей стали, а в качестве продольных элементов ограждения используют тонкие металлические тросы. Конструкция кажется чрезвычайно хрупкой, почти невесомой, однако по надежности такие модели ни в чем не уступают классическим. Чтобы не поскользнуться, на стеклянные ступени наносят абразивным материалом специальные полосы, повышающие коэффициент трения.

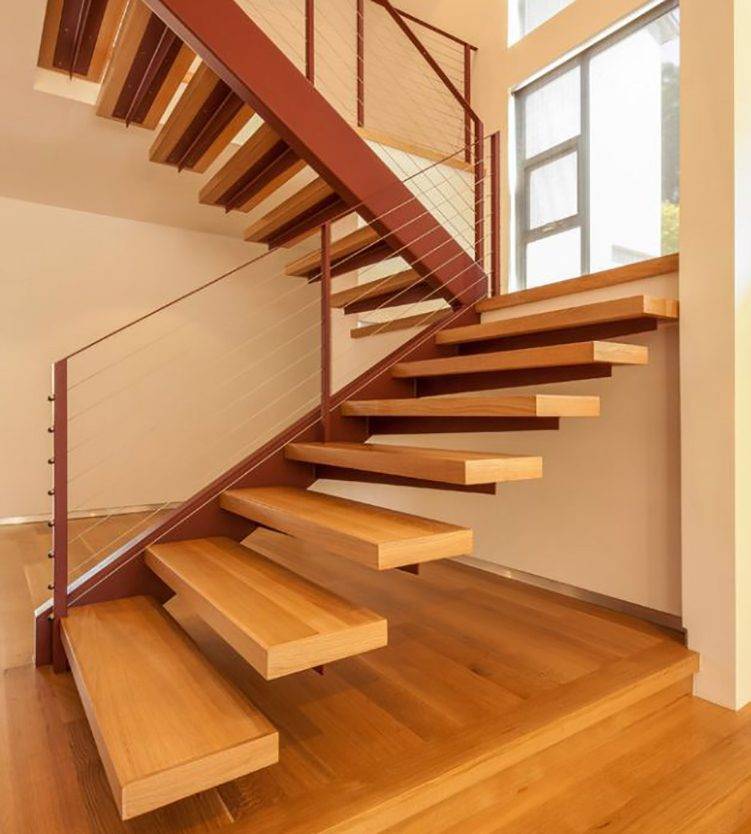

Лестница на металлических косоурах
Металл — самый прочный материал для лестниц. Ступени, подвергающиеся наиболее жесткой эксплуатации, изготавливаются из стали (профилированный прокат) и чугуна (фасонное литье). Ограждения из металла зачастую используются как элемент лестницы из дерева, камня, керамики или стекла. Основные варианты ограждений — это ковка из черного металла, гнутый полированный профиль или труба из нержавеющей стали или латуни. Более редкие и дорогостоящие варианты — литье из цветных металлов, а также сочетания «металл-стекло», «металл-керамика». Самые дешевые ограждения — арматурный прокат, пруток, сетка.

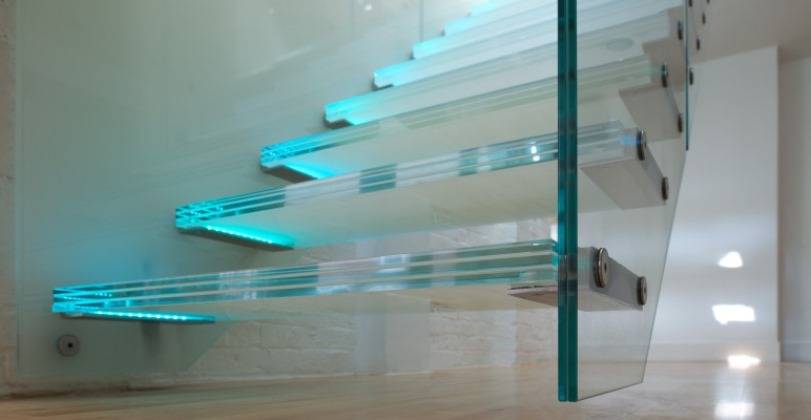

Лестницы из стекла
Стекло изготовленное по технологии многослойной склейкив основном применяетсядля изготовления лестничных ступеней. Два или более слоев стекла соединяются между собой полимерным материалом. Промежуточный слой полимера является армирующим элементом и придает конструкции особую прочность. Для производства цветного стекла в жидкий полимер добавляют колерующие добавки. Для безопасности передвижения на стеклянные ступени рекомендуется укладывать ковровые покрытия, монтировать вставки из резины или любых других не скользящих материалов. Также на стеклянные ступени могут наноситься абразивными материалами специальные полосы, повышающие коэффициент трения.

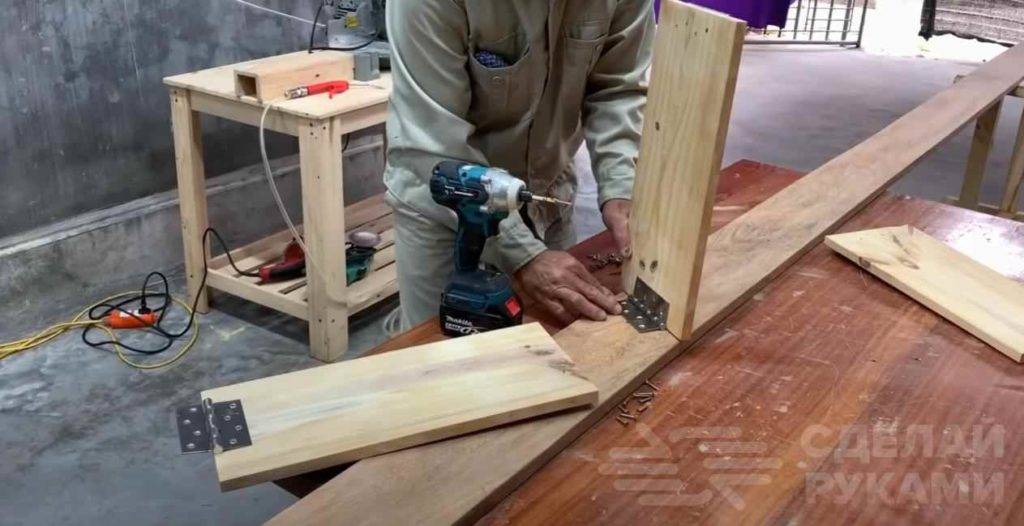

Как изготовить деревянную приставную лестницу – пошаговая инструкция для новичков
Возможно, наши советы будут немного широко расписаны, но повторяем, что это инструкция именно для начинающего строителя, который первый раз берет в руки все инструменты и пытается выяснить, как сделать приставную деревянную лестницу своими руками. Рассмотрим весь процесс пошагово с учетом всех мелочей.
ШАГ 1: Изготовление тетивы лестницы (опорных балок). Они должны быть одинаковой длины, допустим, ровно 5 метров. С одного края каждой тетивы срезаем под углом кусок дерева для лучшего сцепления с почвой – это будет низ лестницы. Теперь укладываем на ровной поверхности 2 балки так, чтобы между нижними концами было расстояние примерно 65 сантиметров (ширина приставной лестницы внизу), а между верхними – 40 сантиметров. Лучше будет зафиксировать тетивы в таком положении любым удобным образом.
ШАГ 2: Делаем «зазубрины». Отступаем от низа лестницы 35-40 сантиметров и наносим поперечные метки на деревянные балки каждые 30 сантиметров – это будет частота установленных ступенек. Затем ровно по меткам делаем запил на глубину 2 сантиметра. Выше метки (5 см) устанавливаем стамеску (или наш самодельный таежный топорик) под углом 30 лезвием, направленным к метке, и понемногу забиваем его, чтобы он сколол кусок древесины, образуя на месте метки небольшую ступеньку. Так надо проделать со всем метками на тетиве. Пазы желательно обработать лакокрасочными изделиями для защиты от коррозии.
ШАГ 3: Изготовление ступенек. Нам потребуются деревянные бруски длинной 60 сантиметров (потом мы лишнее сверху лестницы отрежем), с параметрами сторон примерно 40х25 мм. Нарезаем их с помощью ножовки, надо использовать только древесину без сучков и трещин. Таких ступеней должно быть около 15 штук (для лестницы 5 м высотой).
ШАГ 4: Установка ступеней деревянной лестницы. Ступень вставляется в сделанный нами на тетиве паз (зазубрина сколотая), прибивается гвоздем или прикручивается шурупом к основному брусу. Так надо проделать со всеми отпиленными ступеньками, после чего срезать по бокам лишнюю древесину, ведь на верх лестница сужается и брусья длинной 60 см будут обязательно больше, чем ширина лестница.
ШАГ 5: Установка стяжек. Если вы хотите их установить, тогда надо в тетиве под нижней и верхней ступенькой сверлить 2 сквозных отверстия 10 мм диаметром, ссунуть шпильки, поставить по шайбе и сверху накрутить 2 гайки, которые затянуть ключами между собой.
Теперь можно считать, что мы уже изготовили своими руками деревянную приставную лестницу и надо просто шлифовать ее наждачной бумагой и сделать производственное испытание. При слишком большом угле использования приставной лестницы, необходимо использовать страховочные зацепы. Это может быть металлический крюк к самой верхней ступеньке.
Алгоритм расчета конструкции
В настоящее время есть большое количество онлайн-калькуляторов расчета параметров лестниц, но не каждый умеет ими пользоваться. В статье мы рассмотрим азы самостоятельного расчета всех размеров конструкции. Из каких элементов состоит лестница и какие требования к ним выдвигаются?
Таблица. Составляющие стандартной лестницы.
| Наименование элемента | Назначение и краткое описание требований |
|---|---|
| Тетивы | Доски, поддерживающие ступени с торцов, чаще всего фиксируются к стенам, имеют специальные углубления для фиксации. |
| Косоуры | Прочные балки, служащие опорой ступеням. Ступеньки нижней плоскостью опираются о вырезанные горизонтальные площадки в этих балках. |
| Вертикальная стойка | Опорный столб, используемый в винтовых конструкциях. К стойке одной стороной прикрепляются все ступеньки, поэтому она несет максимальные нагрузки. Изготавливается из толстых деревянных балок или металлического проката. |
| Ступенька | Главный элемент конструкции, может изготавливаться из досок или металла. Минимальная ширина должна позволять двум людям проходить встречными направлениями. Рекомендуется длина не менее 80 см. Глубина ступеньки в пределах 25 см. |
| Подступенок | Поддерживает ступеньку в вертикальном положении, скрывает места соединения, выполняет декоративную функцию. Высота подступенка ≈ 17 см. |
| Перила и поручень | Повышают безопасность передвижения, рассчитываются на максимальные боковые усилия (не менее 150 кг). Рекомендованная высота 100 см. |
| Лестничная площадка | Ставится только на маршевых поворотных лестницах, дает возможность отдыхать и изменять направление движения. |
| Столбики | К ним фиксируются торцы перил, изготавливаются из более прочных материалов, чем перила. |

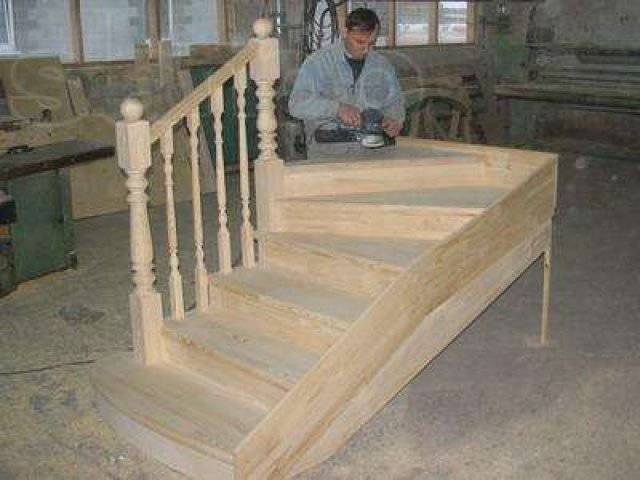

Элементы маршевой лестницы
Во время расчета размеров лестницы надо пользоваться рекомендованными исходными данными.
- угол наклона 30–50°;
- высота подступенка 15–20 см;
- высота перил 90–120 см;
- ширина досок для ступенек 22–30 см.
Основные параметры лестницы
Свои особенности существуют при расчете лестниц, устанавливаемых в чердачных пролетах
Нужно принимать во внимание требования по расстоянию между головой поднимающегося и потолком. Если этот параметр не соблюдать, то возможны два негативных последствия: травма головы о край пролета или постоянное сгибание из-за боязни получить такое повреждение
Расчет ступеней для лестницы
