Как грамотно провести электрику на кухне? Самостоятельный ремонт (57 фото)

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

• Обычно ремонт состоит из нескольких этапов:
• перепланировка (если необходимо);
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы – штукатурка, монтаж потолков;
• установка сантехнических изделий – умывальников, душевых кабин, унитазов;
• разводка электричества;
• установка дверей, напольных покрытий;
• поклейка обоев, покраска;
• монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

1. Для выполнения схемы нам понадобиться:
2. тетрадный лист;
3. линейка;
4. ручка;
5. цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

• На схеме следует отобразить максимально подробно следующие элементы:
• Розетки.
  Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
• Осветительные приборы.
  Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
• Выключатели.
  Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
• Пути прокладки кабелей.
  Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
• Распределительные коробки.
  Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
• Распределительный щиток.
  Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

• в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
• далее намечаются линии, по которым будет производиться штробление стен;
• определяются места для распределительных коробок;
• выбирается место, где будет установлен квартирный электрощит;
• после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Монтаж варочной панели

Как правило, настольные индукционные плитки идут в комплекте с кабелем и вилкой для подключения в розетку, и пользователю не нужно приобретать их отдельно. Следует помнить, что во избежание перегрузок для варочной панели следует также проводить отдельную линию электросети. В противном случае одновременное включение двух и более мощных приборов приведет к отключению автомата в электрощите, который не выдержит повышенной нагрузки.

В среднем суммарная нагрузка плитки около 32 ампер, поэтому для ее надежного и безопасного использования требуется размещение отдельного автомата на 40А и кабель с сечением 6 мм.

При наличии уже соединенного с плиткой кабеля следует проверить его на правильность подключения. По общепринятой маркировке выводы обозначаются следующим образом:

• L — фаза. L1, L2, L3 — фазные отводы при многофазовом подключении.
• Pe — заземление.
• N — нулевой вывод.

Существуют модели плит с несколькими подключаемыми фазовыми жилами. С однофазным подключением на 3 провода все понятно, с вариантами подключения нескольких фаз немного сложнее. Идеально, если разводка в доме выполнена с применением нескольких фазовых проводов. В таком случае подключение плиты проводится согласно рекомендациям производителя, без каких-либо изменений. К сожалению, такой вариант электроснабжения жилых домов — большая редкость, потому что более распространен стандартный однофазовый режим.

В случае однофазной сети подключение входящего в комплект кабеля с несколькими фазовыми жилами к однофазной розетке недопустимо, поскольку нагрузка на единственный проводник увеличивается суммарно в 2−3 раза (в зависимости от количества выводов на плите). Высока вероятность того, что провод не выдержит такой мощности.

Еще можно приобрести трехжильный кабель сечением такой толщины, которая выдержит нагрузку нескольких фаз на одном проводе, но это не самый удачный вариант.

https://youtube.com/watch?v=gZhAjE8tk2k

Особенности прокладывания провода

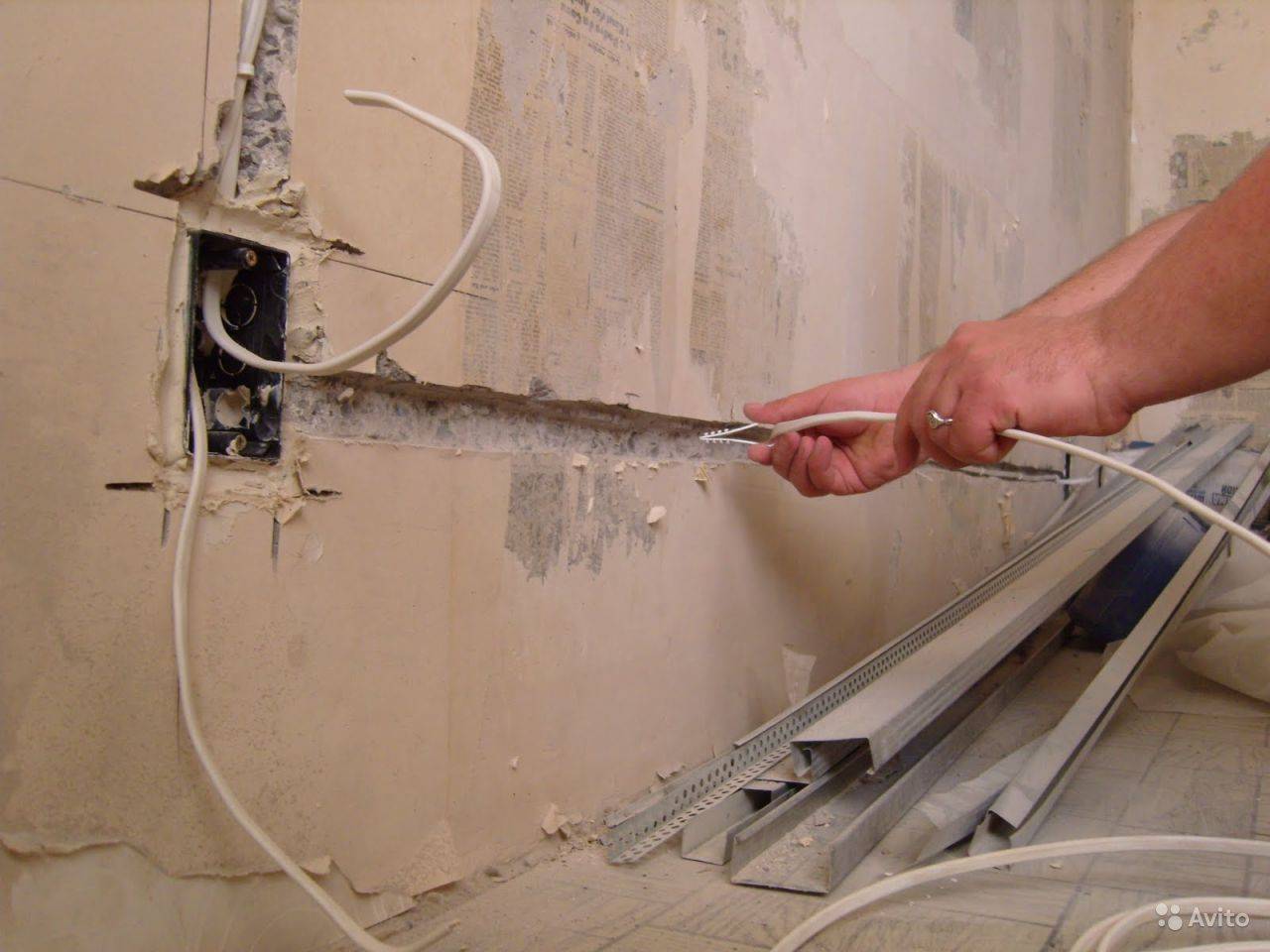

Провод или электрический кабель прокладывают внутрь углублений (желобов). Такие желоба готовят предварительно: вдоль нарисованной на стене или потолке линии выбивают длинное углубление. Размер желоба должен быть таким, чтобы провод поместился в нём полностью вместе с изоляцией.

В местах расположения будущих розеток готовят углубления в стене (выдалбливают или штробят). Аналогичные углубления подготавливают под выключатели. Это самая грязная часть работы. Она сопровождается большим количеством пыли, строительного мусора и шума.

Чтобы кабель не вылазил из канавок крепи его специальными креплениями

Кабель к розеткам прокладывают от электрического автомата параллельно потолку или полу. Можно проложить кабель непосредственно по углу под потолком при условии функционирования хорошей вытяжки

Это важно по причине постоянного образования влаги. Если вытяжка работает недостаточно, испарившаяся влага конденсируется в углах помещения и на проводе

Маскируют провод в углу под потолком плинтусом.

Другой вариант прокладывания кабеля — на стене вдоль пола на расстоянии 20-30 см от его поверхности. Так удобнее прокладывать кабель для питания розеток, расположенных на стене внизу.

Иногда кабель располагают на стене в специальном коробе. В таком случае углубление не делают, а крепят на стене кухни пластиковый желоб. Кабель монтируют внутрь желоба и закрывают его крышкой.

Неправильно сделанная проводка, может повлечь за собой печальные последствия.

Стена, в которой прокладывают кабель, должна быть сухой. Если в процессе работ выясняется, что стена мокрая, то прокладывание кабеля прекращают и стену сушат в течение нескольких дней или недели. Прокладывать электрический кабель в мокрую стену нельзя, это опасно распространением электричества по сырой стене.

Электропроводка на кухне требует профессиональных знаний и умений. Неправильная организация проводки на кухне опасна возгоранием, пожаром и травмированием людей электрическим током. Профессиональный монтаж провода и розеток обеспечивает кухню надёжной работой электрических приборов и гарантирует безопасную организацию кухонного быта.

Виды проводок

Электрическая проводка — это сеть изолированных проводов в помещении, призванных доставлять электричество от счетчика до точки подачи его устройствам.

По материалу проводка бывает:

1. Алюминиевая. Дешевый, но недолговечный материал. Обладает низкой электрической проводимостью.
2. Медная. Срок эксплуатации до 40 лет. Обладает хорошей электрической проводимостью, но отличается высокой ценой.

Важным моментом является выбор способа монтажа разводки электросети.

Открытая

Представляет собой прокладку провода поверх строительных конструкций. Существуют специальные приспособления (кабель-канал, электротехнический плинтус), призванные фиксировать и сохранять целостность сети.

Преимущества:

• легкость монтажа;
• доступность в плане диагностики и ремонта;
• не требует больших финансовых затрат.

Однако в кухонной зоне приходится сталкиваться с повышенной влажностью, огнем или горячими поверхностями.

Недостатки:

• не защищена от влаги;
• чувствительна к механическим повреждениям;
• пожаро- и электроопасна.

Скрытая

Укладывается под поверхностью строительных конструкций, включая подвесной потолок и теплые полы.

Преимущества:

• отвечает нормам пожарной безопасности;
• защищена от влаги;
• скрыта от механического воздействия;
• электробезопасна;
• не нарушает дизайн интерьера.

Однако это достаточно трудоемкий и недешевый способ.

Как правильно разместить розетки?

Прежде, чем приступить к установке розеток, монтируют вводный щиток. В него помещают специальные предохранители (устройства защитного отключения – УЗО). В случае чрезмерного напряжения они успеют обесточить систему, предотвратив замыкание или возгорание.

Профессиональные электрики настоятельно рекомендуют выбирать для кухни мощные УЗО с высоким уровнем влаго- и пароустойчивости. Эти агрегаты будут работать значительно дольше и обеспечат надежность и безопасность всей системы

К каждому элементу УЗО отдельным шлейфом подключают (в зависимости от потребности) до 5 параллельных соединений. Цепи местного и общего освещения подсоединяются отдельно. Когда щиток установлен, приступают к организации корректной разводки розеток на кухне.

Для такого мероприятия действуют общие правила:

1. В непосредственной близости от мойки или плиты розетки никогда не размещают. Попадание влаги и горячих паров, возникающих во время готовки, может спровоцировать деформацию корпуса детали, короткое замыкание или возгорание.
2. При прокладке соединительного кабеля не оставляют обвисающих длинных проводов, а подтягивают их к стене подходящими крепежными элементами.
3. Сама розетка должна быть 16 амперной. Более слабые детали в итоге не выдержат интенсивной эксплуатационной нагрузки, начнут плавить или искрить и в скором времени потребуют замены.
4. Располагают розетки в диаметре не более 1 метра от электроприбора. Большее расстояние потребует использования удлинителя, а это будет неудобно и небезопасно.
5. Устанавливают розетки в четком соответствии с общими стандартами безопасности (на расстоянии 30-40 см от пола). Если в доме есть дети, оборудуют скрытые розетки или «прячут» их в столешнице либо других предметах мебели.

Чтобы розетка служила долго и выдерживала полноценную эксплуатационную нагрузку, выбирают модели, оснащенные никелированными ламелями и керамическими пластинами. Они отличаются выносливостью и полноценно работают в активном режиме в течение длительного времени.

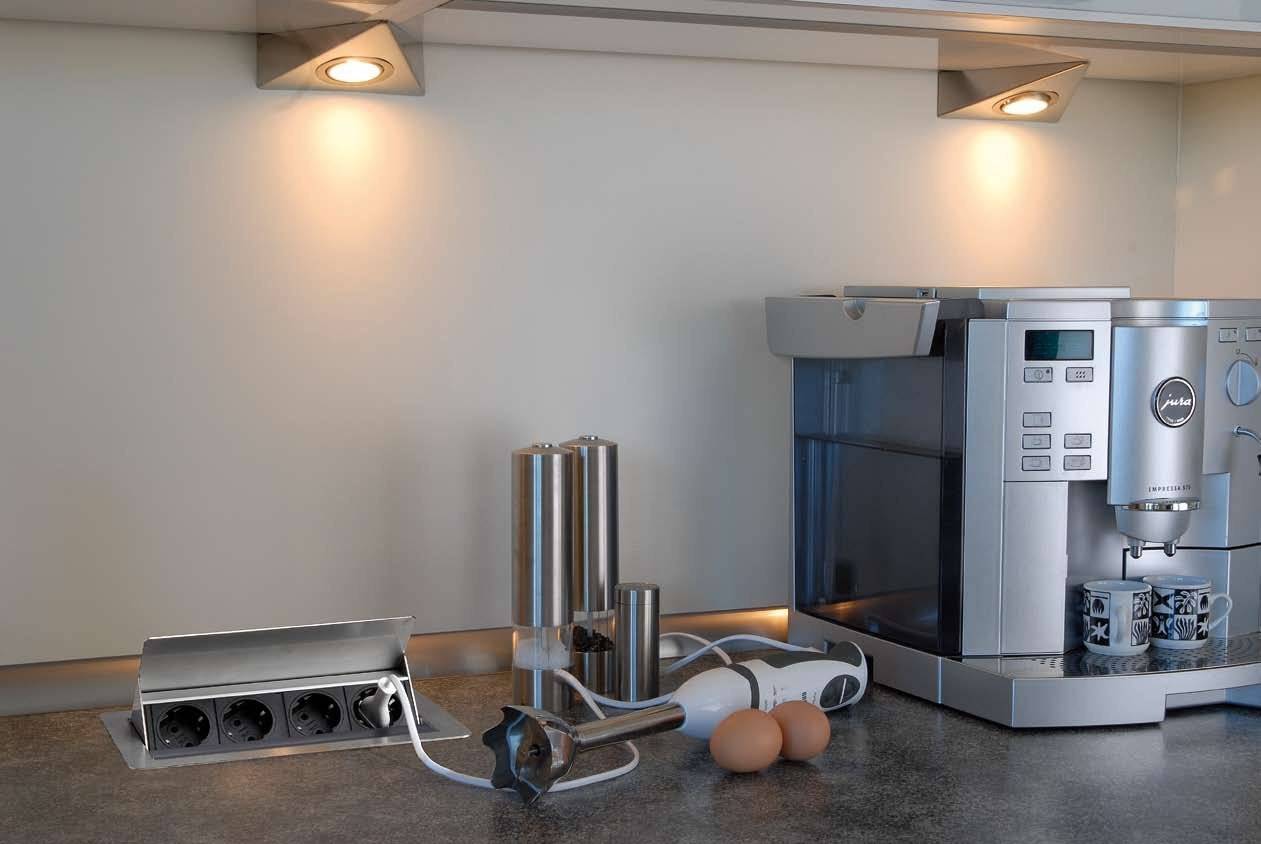

Особенности монтажа встраиваемых в столешницу розеток

Процедура установки несложная, ее можно выполнить своими руками. Существуют горизонтальные и вертикальные модели. Первые наиболее популярны, но менее практичны, у вторых не предусмотрено подключение боковых вилок. Однако, невзирая на разную конструкцию, монтаж для обоих врезных вариантов схожий, заключается в следующем:

• Перед началом работ обесточивается необходимый участок, для защиты можно дополнительно одеть специальные резиновые перчатки.
• Для конструкций вертикального типа подбирается соответствующего диаметра насадка на перфоратор, которой сверлится отверстие в столешнице. Горизонтальные виды требуют прямоугольных отверстий, которые можно сделать при помощи дрели и электролобзика.
• Установив розетку в подготовленное место, ее необходимо зафиксировать при помощи клипс, саморезов, других крепежных элементов.
• Соединение с электросетью можно сделать, используя обычную штепсельную вилку, проложив отдельный кабель.
• На завершающем этапе остается только проверить работоспособность изделия.

Монтаж открытой электропроводки на кухне

Для открытой проводки выбираются выключатели, розетки и распределительные коробки открытого типа.

Затем к стенам и потолку крепятся кабель-каналы: расстояние между креплениями варьирует от 30 до 50 см в зависимости от качества поверхности. Если стены или потолок имеют выраженную кривизну или перепады, проявляется единственный недостаток коробов: прямые каналы очень выдают кажущиеся незаметными «волны».

Провода тянутся к точкам от распределительного щита, в котором автоматические выключатели сгруппированы по выполнению функций: отдельно освещение, отдельно розетки, индивидуальные автоматы для бойлера и электрической плиты.

Кабель для кухонной плиты не должен иметь промежуточные скрутки между автоматом и розеткой. В дальнейшем, при переносе плиты на новое место, допускается одна скрутка, но ее необходимо делать с применением пайки или сварки, и изолировать термоусадочной трубкой или муфточкой (плохо выполненное соединение может перегреваться и вызвать короткое замыкание).

Третья жила кабеля предназначена для заземления корпуса плиты и подключается к общему заземлению здания.

Расчет сечения провода по мощности

Также в схеме проводки необходимо указать силу тока и материалы. Для проведения подсчета нужно пользоваться формулой I= P / U. Р здесь обозначает суммарную входную мощность всей техники, которая питается от сети, а U обозначает напряжение. Как показывает практика сила тока для обычного жилья не превышает 25 А. Исходя из этих данных необходимо подобрать материал для проведения проводки:

Таблица расчета сечения кабеля

• провод ВВГ-5*6 – пятижильный кабель с поперечным сечением 0.06 квадратных сантиметра, его используют для обустройства электропроводки в домах с трехфазным питанием, он соединяет электрощит в подъезде с основным щитом;
• провод ВВГ-2*66 – двухжильный кабель с сечением 0.025 квадратных сантиметра, его применяют для разводки сети в домах с двухфазным питанием, он идет от электрощита в подъезде к основному щиту;
• провод ВВГ-3*2.5 – трехжильный провод с поперечным сечением 0.025 квадратных сантиметра, он применяется для большей части проводки в квартире, такой кабель соединяет электрощит с распределительными коробками;
• провод ВВГ-3*1.5 – трехжильный кабель с поперечным сечением 0.015 квадратных сантиметра, он применяется для соединения распределительных коробок с осветительными приборами и розетками;
• провод ВВГ-3*4 – трехжильный кабель с поперечным сечением 0.04 квадратных сантиметра, он нужен для подключения электроплиты.

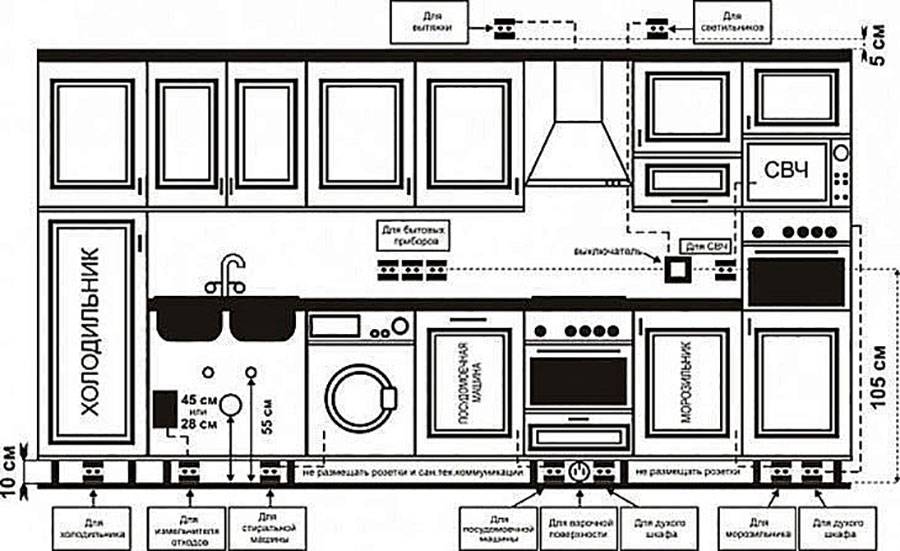

Схема электропроводки на кухне

Кухня, из-за обильной оснащенности современными электроприборами, является главными потребителем в нашей квартире. И если приборов у вас много, двумя розетками лучше не ограничиваться. Тем более, что крайне желательно, даже необходимо автономное подключение освещение мойки и воздухоочистительных приборов.

Все ваши приборы будут подвергаться резким перепадам температуры, повышению уровня влажности стен, провода должны иметь двойную изоляцию и находится в пластиковых влагонепроницаемых трубках. Более того, на кухне следует использовать исключительно трехлинейные системы электроснабжения.

Разводка электропроводки на кухне

Проводка на кухне непременно должна быть разветвлена: отдельные розетки должны питать электроплиту, холодильник, бытовые приборы. Хорошо (особенно, если эти приборы вроде кофемашин и аэрогриля), чтобы каждой розетке сопутствовали собственные автоматический выключатель и УЗО.

Сегодня, когда во многих квартирах работают кондиционеры, напряжение в 220 В не способно обеспечить все приборы. Следовательно, в случае превышения общей мощности энергопотребителей всей квартиры показателя в 10кВТ, необходимо установить трехфазное (380 В) питание.

И еще. Прощаясь с электриком, который делал проводку, попросите его начертить план на котором будет указана схема электропроводки на кухне. Тогда с ремонтом без труда справится и другой мастер.

Розетки и выключатели на кухне

Никто не станет спорить с тем, что розетки и выключатели освещения – это тоже предметы интерьера. Приобретаются они обычно еще до начала электромонтажных работ.

Покупая розетки, нелишним будет позаботиться об их внешнем виде, даже если вы не планируете делать из кухни нечто впечатляющее.

Монолитные розетки (двойные либо тройные) обязательно должны быть расположены на безопасном расстоянии от рабочей поверхности и закреплены так, чтобы отключив один прибор, вы не нарушили питание других.

Следовательно, они будут однозначно на виду. К счастью, сегодня в продаже много «интерьерных» розеток, выполненных в художественном ключе, их не нужно стремиться скрыть.

То же относится и к выключателю, который однозначно должен быть у входа на кухню, причем на уровне опущенной руки. Если в доме есть дети, то и им тоже не придется спотыкаться в темноте.

И поскольку штепсели новых моделей кухонной техники – зарубежного производства, лучше покупать евророзетки. Электрифицируя со вкусом оформленную кухню, не нужно скупиться на розетки.

Например, две-три розетки уместны под кухонными полками, особенно открытыми. Полки можно расположить симметрично относительно розеток для вытяжки и мойки.

Любой электрик посоветует вам предпочесть керамические розетки (поскольку они не плавятся и не горят) либо из термоустойчивого пластика. А вот от удлинителей лучше отказаться.

Они создают слишком большие нагрузки на систему электроснабжения и, кроме того, подвержены возгоранию при попадании на них влаги, например, случайно пролитого сока.

Если вы будете обустраивать систему электропроводки на кухне самостоятельно, обязательно помните о том, что и для кухонной вытяжки, и для светильников, «привязанных» к рабочей поверхности, нужны раздельные ответвления.

Отдельные розетки, причем самого лучшего качества, должны быть предусмотрены для варочной поверхности и духового шкафа (если он не совмещен с электрической плитой).

Для гарантии безопасности розетки имеет смысл «утопить», то есть поместить в специально сделанное углубление (если вы не используете пластиковый короб для розетки).

Итак, работая над дизайн-проектом будущей кухни, вы должны в комплексе увидеть желаемое размещение мебели, и розеток, и источников дополнительного освещения.

Похожие материалы на сайте:

• Самонесущий изолированный провод — СИП
• Ремонт электропроводки

Популярные типы розеток для кухни

Правильное планирование, размещение электрических точек, соблюдение должным образом всех требований при монтаже позволит создать функциональное помещение. Внешний вид кухонного пространства может подчеркнуть грамотный выбор соответствующего типа розеток. Производители предлагают много вариантов, среди которых можно выделить модели следующих видов:

• Накладные. Монтаж и демонтаж производится с минимальными затратами времени и средств. Лучший вариант при установке новых мощных электроприборов, когда не хватает имеющихся мощностей, а полный ремонт делать нецелесообразно. Не пользуются популярностью, портят общий вид кухонного гарнитура, иногда создают помехи в процессе работы.
• Угловые. Очень удобный вариант. Предназначены для установки на стыке двух поверхностей, стены и кухонного шкафчика, столешницы. Изделия имеют элегантный, оригинальный дизайн. Изготавливаются в основном из пластика, выпускаются как одинарные, так и модульные модели.
• Выдвижные. Характеризуются эстетическими качествами. Производятся блоками, имеют дополнительные выходы для зарядки, подключения разных аксессуаров. В зависимости от расположения конструкции делятся на горизонтальные, вертикальные. Удобны в использовании. Встраивать можно в столешницы, стены, даже пол. При необходимости подключить механизм, достаточно нажать на крышку корпуса, после чего плавно выдвигается блок. Из недостатков можно выделить неудобство подключения боковых вилок к перпендикулярным относительно пола установкам.
• Скрытые (встраиваемые). Позволяют обезопасить рабочее место. Располагаются в шкафчиках, ящиках, столешнице. Экономят пространство. Используются как дополнительные точки. Делятся на одинарные и двойные (на практике применяются редко) модели.

Особенности монтажа наружной проводки

В деревянных домах предусмотрена только такая. Но и в панельных домах в последнее время ей тоже отдается предпочтение. Скрытая неудобна тем, что требует дополнительных затрат для восстановления стен при необходимости проведения ремонта.

Преимущества:

1. простота;
2. не требуется дополнительной подготовки стен;
3. легко подключить новую ветку.

Электрический шнур прокладывается несколькими способами:

• крепится пластиковыми скобами;
• поддерживается фарфоровыми изоляторами;
• прокидывается по плинтусам или пластиковым каналам;
• располагается внутри изоляционных или гофрированных труб.

Кухня, как правило, плотно заставлена мебелью и громоздким оборудованием, к плинтусам нет прямого доступа, в них электрический шнур монтировать нежелательно.

Проводка на кухне обычно осуществляется по смешанному типу. В местах с повышенной влажностью и высокими температурами для изоляции применяют гибкие гофрированные трубы. Электропитание к настенным светильникам можно подвести с помощью проводов, оформленных в стиле ретро, в остальных местах они помещаются в специальные короба. Современные кабель-каналы выпускаются разных цветов, хорошо поддаются окраске и вписываются в любой интерьер. Один минус – для их крепления нужна идеальная поверхность, поэтому стены предварительно выравнивают.

Канальные изоляторы делаются из легкого невоспламеняющегося пластика, он не подвержен влиянию вредных факторов, долговечен. Состоят кабель-каналы из короба и накладной крышки с фиксаторами. Их размерный диапазон от 1,2 до 10 см, поэтому применимы для электрошнура разной толщины. Технология прокладки провода в каналы не сложная. Сначала делается разметка стен. В зависимости от конструкции дома, легкий короб пластикового канала крепится дюбель-гвоздями или саморезами с шагом до полуметра. Затем защелкивается крышка.

У кабель-каналов есть определенные минусы. Они не ударопрочные, ломаются. Их, как правило, прокидывают под подоконниками, потолком. Еще один приемлемый способ крепления элетрошнура – с помощью пластиковых скоб. Ими чаще всего пользуются в малозаметных местах.

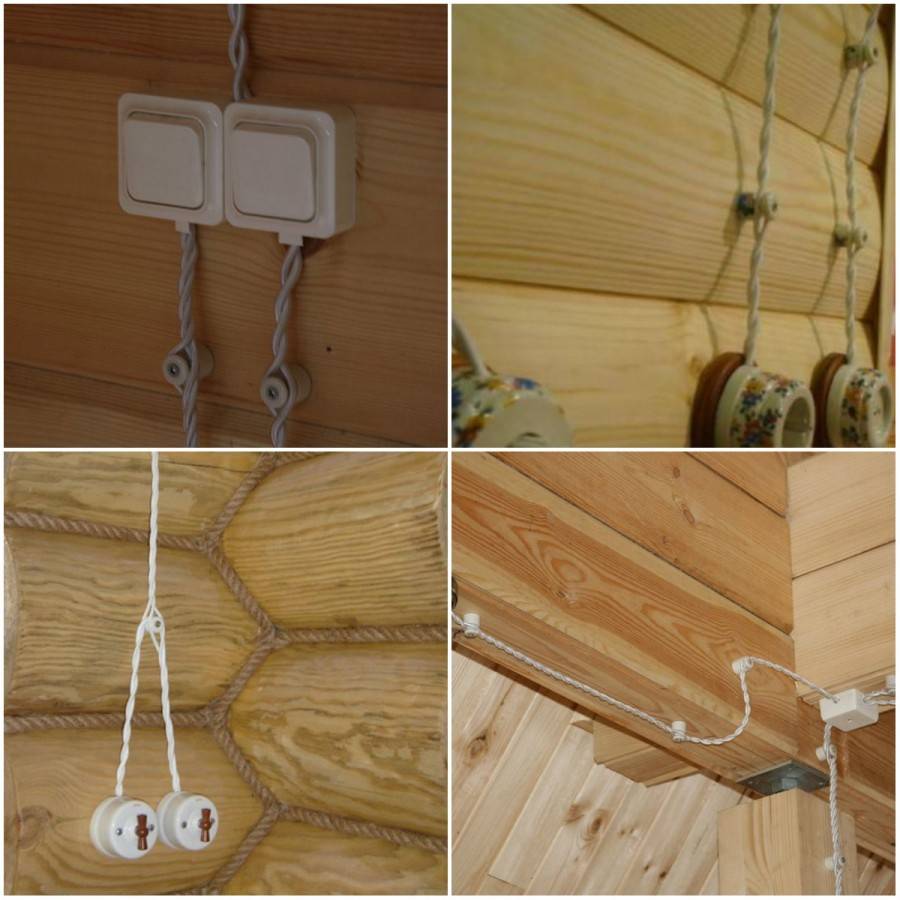

Популярность завоевывает ретро-стиль: монтаж двойного витого кабеля в текстильной оплетке, удерживаемого керамическими изоляторами, подобранными в тон интерьера. Располагаются они через интервал 40-50 см.

Как видите, нескрытая электропроводка на кухне вполне уместна, может выглядеть красиво и даже добавлять изюминки в интерьер. Правда, стоимость комплектующих довольно высока.

Подключение и прокладка проводов

Основная проблема и головная боль, как проложить провода и куда их спрятать.

Как правило, между стеной и кухонным гарнитуром всегда есть небольшой зазор и некоторое пространство.

Туда и можно
запихнуть самый опасный провод 220В от розетки.

Остальную
проводку низкого напряжения 12-24V, располагайте по боковым стенкам внутри
шкафчиков. В отдельных случаях их даже можно запрятать в технологические
канавки держателей полочек.

Ну или
просто закрыть узким кабель каналом.

Итоговая
схема подключения всей подсветки рабочей зоны с использованием ИК датчика
“взмах руки”, будет выглядеть следующим образом.

Для датчика
12-24В:

Для
напряжения 220В:

Кстати, уже довольно давно на Али появились немного другие датчики движения и диммеры, вот такой конструкции.

Они идеально
подходят для вставки в сам профиль. При этом ничего высверливать в шкафчиках,
портя древесину уже не нужно.

Монтируете
его непосредственно перед светодиодной лентой и точно также управляете
подсветкой взмахом руки. Никаких дополнительных блоков и проводов.

Заказать уже готовую сборку можно у китайцев отсюда.

Советы и актуальные правила безопасности

Кухонная электропроводка – один из самых важных участков всей электрической сети в квартире или частном доме. Желательно, чтобы ее монтажом занимались профессионалы, имеющие специальные профильные знания, подходящую квалификацию и опыт подобных работ.

Но обычно такие услуги высоко ценятся, и многие домашние мастера, решая сэкономить, пытаются самостоятельно составить общую схему электропроводки на кухне, чтобы потом по ней осуществить прокладку проводов, разводку и установку розеток.

Индикаторная отвертка – незаменимый инструмент при работе с электрическими сетями. С ее помощью можно в течение нескольких секунд определить, есть в сети напряжение или нет. Это защитит мастера от потенциально возможного удара током

Такой подход вполне допустим при условии внимательного отношения к делу и знания общих правил техники безопасности. Ведь электрическая энергия – это не только свет, тепло и прочие удобства в жилых помещениях, но и постоянный источник повышенной опасности.

Техника безопасности при работе с электросетями

При обустройстве электрической проводки на кухне нужно строго соблюдать все стандарты и обязательно придерживаться общепринятых правил безопасности.

Это убережет от ошибок, способных в будущем привести к возгоранию проводов, короткому замыканию и поражению электрическим током.

1. Прокладку проводки осуществляют строго при отключенном электричестве. Если распределительный щиток находится в зоне общего доступа, на него вешают предупреждающую табличку о ведущихся работах.
2. Подключение к центральной сети бытовых приборов делают согласно данным сопроводительной инструкции, всегда идущей в комплекте с техникой.
3. Для работы применяют инструменты, снабженные изоляционным покрытием, не имеющим трещин, выбоин и каких-либо других внешних повреждений.
4. При монтаже электропроводки отвертки, пассатижи и плоскогубцы, имеющие конструктивные или фиксирующие элементы, созданные из токопроводящих материалов, не используют.
5. Непосредственно перед укладкой в помещении организуют уборку и скрупулезно устраняют любую сырость (испарение на окнах и потолке, лужи или капли воды на полу и пр.).
6. Все мероприятия с электрическими системами проводят только сухими руками. Для дополнительной гарантии используют специальные перчатки с резиновым покрытием, таким способом защищая себя от возможных травм и ожогов.

Зная эти простые правила и четко им следуя, корректно проложить проводку, избежав при этом поражения током, сможет даже дилетант, не имеющий большого опыта работ такого плана.

Дополнительное оборудование и безопасность

На кухне можно сделать систему дополнительного резервного освещения. Провести ее очень просто, достаточно установить 12-вольтовый источник питания со встроенным аккумулятором и подключить к нему диодные лампы. Также есть вариант применения аккумуляторных настольных ламп.

Повысить безопасность и защиту от возгорания на кухне поможет установка датчиков, сигнализирующих об утечке воды или газа. Они достаточно дешевые и не обладают высокой мощностью. Оптимальный набор – сигнализация о взрывоопасной концентрации газа (пропан/бутан) и датчик протечки воды. Суммарная стоимость этих приборов не превысит 2 тысяч рублей.

Индивидуальная схема разводки

При проектировании электропроводки на кухне надо определить, где именно должны располагаться розетки и выключатели, куда будут монтироваться светильники. Как правило, отдельно запитывают подсветку нескольких зон кухни, таких как обеденный стол, рабочая зона, раковина.

Для удобства составления схемы рисуется план расстановки мебели, стационарного оборудования.

Отдельного источника питания требуют:

• холодильники;
• посудомоечные машины;
• электроплиты или варочные поверхности;
• духовки или электрические шкафы;
• стиральные машины при их установке.

Как видите, разводка электрики на кухне предусматривает монтаж большого количества розеток и выключателей. Для этого лучше предусмотреть несколько распределительных коробок. Каждая ветка оснащается устройством защитного отключения (УЗО). Если в схеме есть только одна коробка, рекомендуется использовать трехжильный электрошнур с сечением не меньше 4 мм.

Профессионалы, разрабатывая индивидуальные схемы электроснабжения бытовой техники и осветительного оборудования, придерживаются нескольких важных правил размещения розеток:

1. максимальное приближение к приборам, чтобы исключить провисание шнура;
2. отдаленность от источников воды и высоких температур (раковины и плиты);
3. ограничение открытого доступа детям.

При проводке на кухне кабеля в качестве защитных устройств удобнее применять современные дифференциальные автоматы. При выборе розеток учитывается их надежность, долговечность. Предпочтение отдается устройствам с керамическими и никелевыми элементами.

Выводы и полезное видео по теме

В ролике подробно рассказано, как организовать проводку на кухне и обеспечить все бытовые приборы полноценным электропитанием. Помимо базовой информации видео содержит описание интересных нюансов и несколько полезных советов для домашних мастеров:

Как правильно расположить розетки на кухне, чтобы они гармонично вписались в будущий интерьер, были удобны в использовании, незаметны и абсолютно безопасны как для взрослых, так и для детей:

Особенности формирования разводки на кухне. Советы и рекомендации от профессионала для домашних мастеров:

Организация проводки на кухне своими руками – длительный процесс, требующий большого внимания, аккуратности и скрупулезности

Очень важно правильно выбрать провода для проводки, выполнять все работы в четком соответствии с разработанной и утвержденной проектной документацией и строго соблюдать правила техники безопасности, актуальные для обустройства электросетей

Тогда проводка исправно прослужит долгое время и обеспечит всю кухонную технику и осветительные приборы полноценным электропитанием.

У вас есть личный опыт монтажа электропроводки на кухне? Возможно, вы можете дать ценный совет нашим читателям? Поделитесь, пожалуйста, своим мнением в расположенном ниже блоке.

Выводы и полезное видео по теме

В ролике подробно рассказано, как организовать проводку на кухне и обеспечить все бытовые приборы полноценным электропитанием. Помимо базовой информации видео содержит описание интересных нюансов и несколько полезных советов для домашних мастеров:

Как правильно расположить розетки на кухне, чтобы они гармонично вписались в будущий интерьер, были удобны в использовании, незаметны и абсолютно безопасны как для взрослых, так и для детей:

Особенности формирования разводки на кухне. Советы и рекомендации от профессионала для домашних мастеров:

Организация проводки на кухне своими руками – длительный процесс, требующий большого внимания, аккуратности и скрупулезности

Очень важно правильно выбрать провода для проводки, выполнять все работы в четком соответствии с разработанной и утвержденной проектной документацией и строго соблюдать правила техники безопасности, актуальные для обустройства электросетей

Тогда проводка исправно прослужит долгое время и обеспечит всю кухонную технику и осветительные приборы полноценным электропитанием.

У вас есть личный опыт монтажа электропроводки на кухне? Возможно, вы можете дать ценный совет нашим читателям? Поделитесь, пожалуйста, своим мнением в расположенном ниже блоке.
