Этапы изготовления и особенности фиксации каркаса
До крепления элементов каркасной конструкции в места примыкания к полу и потолку наносится герметизирующий состав или крепится монтажная лента.
При проведении работ в доме, находящемся в процессе «усадки», предварительно монтируют «скользящие» крепления для вертикальных направляющих.
К крепежному элементу (« крабу») прикрепляют планку с одетой на нее опорой скользящего типа PAZ 2. Она устанавливается на стене в неподвижном положении. При таком способе монтажа у «краба» остается возможность перемещения по вертикальной линии в пределах 6 см. Аналогичные конструкции используют при монтаже подвесных потолков.
Перед тем, как обшить стены гипсокартоном в деревянном доме, необходимо провести раскройку ГКЛ. Раскройку листов производят с оставлением небольшого промежутка между листами и горизонтальными поверхностями помещения: потолком и полом. Это обеспечит свободный доступ кислорода к основанию и эффективный отвод от него влаги, то есть стена сможет «дышать», а созданное покрытие прослужит долго.
Усадочные швы, оставленные между полотнами, потолком и полом закрывают специальными плинтусами.
Если здание полностью прошло процесс усадки, «крабы» фиксируют прямо на стены.
Оптимальная толщина металлических элементов, использующихся для фиксации гипсокартона, составляет 0,6 мм.
Работы выполняют в несколько этапов.
На расстоянии 5 см сверху, и 1 см от нижней части стены наносятся отметки для крепления горизонтальных направляющих. Вертикальные профили не должны касаться потолка, как и листы материала. Видимые щели на заключительном этапе отделки закроет декоративный плинтус.
Размечаются места крепления вертикальных направляющих, Их нужно крепить с шагом 600 мм, составляющим половину ширины стандартного листа гипсокартона. Бревна большой толщины, сильно выступающие от общего уровня основания, обтесывают или делают в них пазы для монтажа профилей. Более тонкие бревна, наоборот, наращивают с помощью накладок из бруса подходящей толщины. Их подгоняют под необходимый уровень, стесывая небольшие слои древесины рубанком, используя для контроля строительный уровень.
Профили жестко фиксируются к основанию из бруса по намеченным линиям. Крепление производится при помощи саморезов, устанавливающихся на расстоянии примерно 350 – 400 мм друг от друга
Важно соблюдать все расстояния, чтобы отделка гипсокартоном деревянного дома вышла качественной и прочной, но при этом не было бы перерасхода материала.
Крепят по 4 скользящих соединения на вертикальные опоры.
В направляющие помещают стойки каркасной конструкции, соединяя их между собой специальными крепежными элементами – «клопами».
Для изготовления горизонтальных элементов конструкции используют стоечный профиль, нарезая его по размеру, срезав боковые полки необходимой длины. Горизонтальные рейки должны располагаться на стене в шахматном порядке (верх-низ), с промежутком в один-два листа
Их монтируют на расстоянии 300 – 400 мм от пола и потолка.
Каркас для гипсокартона в деревянном доме готов, но нужно подумать об утеплении. Пустоты между основанием и каркасом заполняют теплоизоляционным материалом. Обычно с этой целью используют минеральную вату, обладающую высокой термоустойчивостью и эффективно сохраняющее тепло.
При размещении под гипсокартоном электропроводки, ее нужно спрятать в металлических рукавах. Это необходимо, чтобы защитить провода и кабели при выполнении строительных работ, связанных с использованием крепежных материалов, от случайного повреждения, которое может привести к короткому замыканию. В деревянном доме проводка прячется под гипсокартон в специальных рукавах, что не несет пожарной опасности.
При облицовке дверного проема каркасная конструкция монтируется одновременно с элементами дверной коробки. С каждой из ее сторон крепятся стойки профиля, с учетом нагрузки, которые будут создаваться дверью в процессе ее открывания и закрывания. Конструкция крепится к полу и потолку при помощи специальных уголков. После этого коробка фиксируется на стойках и в верхней части устанавливается перемычка, фиксирующаяся шурупами. В некоторых случаях над дверной коробкой устанавливаются дополнительные промежуточные стойки.
В местах прокладки отопительных труб или элементов системы водоснабжения устанавливают защитные гильзы.
Разметка
Предварительно стоит выполнить чертеж (схему) каркаса с раскладкой ГКЛ, можно нарисовать от руки, главное, чтобы были видны основные и дополнительные элементы конструкции, точки крепления. По схеме рассчитывают размеры и количество элементов каркаса и крепежа, площадь облицовочного материала, количество пропитки и финишной отделки.
Пример разметки каркаса под гипсокартон
Размер обычного листа ГКЛ 1,2х2,5…3,0 м. Исходя из этого габарита выбирается шаг каркаса. Листы ГКЛ можно крепить в горизонтальном или вертикальном направлении, соответственно несущие элементы будут расположены параллельно с шагом 0,6 м в осях, распорки — перпендикулярно, с таким же шагом.
Размеры для сооружения каркаса под стандартный лист гипсокартона
Выбор направления зависит от особенностей перегородки — проемов окон, дверей, декоративных ниш, на потолке — различных уровней, расположения светильников. Конструкцию планируют так, чтобы снизить количество резки ГКЛ и максимально снизить отходы.
Пример обрешетки из дерева под гипсокартон
Разметку креплений и бруса производят на ограждении комнаты маркером или карандашом по схеме. Для выверки вертикали и горизонтали используют пузырьковые или электронные уровни, отвесы.
Сущность гипсокартона
Существует множество материалов на основе гипса: штукатурки, листовые изделия, блоки для сборки стен и перегородок. Между ними порой сложно найти отличия, но ГКЛ (гипсокартонный лист) – это отдельный вид листового материала, который ни с чем не спутаешь.
ГКЛ представляет собой «сэндвич» из 2 листов картона, между которыми заключен прессованный гипсовый лист толщиной 0,65…1,25 см. Сам по себе минерал легкий и пористый, в связи с этим обладает рядом уникальных свойств:
- Небольшая масса листа выгодно отличает его от других отделочных материалов в пересчете на такой же объем и толщину;
- Высокая пористость благоприятствует задержке тепла внутри помещений (это особенно актуально при обшивке наружных стен со стороны помещения);
- Гипсокартон поглощает звук опять же из-за высокой пористости;
- Сам гипс не горит, поэтому под листы можно прятать электрические проводки, а также другие коммуникации;
- Из листов можно вырезать любую форму без специального оборудования;
- Низкая стоимость ГКЛ – один из основных факторов, почему материал часто выбирают для отделки стен и потолков.
Единственное, о чем следует помнить – гипс и картон боятся повышенной влажности, попадание воды на их поверхность вообще недопустимо.
Все эти качества делают гипсокартон востребованным материалом для внутренних работ, особенно среди владельцев частных деревянных коттеджей, где стены из бруса или бревна нуждаются в выравнивающей обшивке.
Отделка стен в деревянном доме гипсокартоном: подготовка к работе
В любом строительном деле не обойтись без специальных инструментов. Чтобы работа протекла гладко, заранее закупите все необходимое. Что понадобится в работе с гипсокартоном, перечислено ниже.
Инструменты:
- Дрель или шуруповерт;
- Ножовка или лобзик;
- Рулетка;
- Маркер или химический карандаш.
Материалы:
- Деревянные рейки и бруски;
- Саморезы, шурупы;
- Металлические уголки.
Любые отделочные работы начинаются, прежде всего, с очистки рабочих поверхностей.
Первым делом требуется убрать со стен старое покрытие, остатки утеплителя и звукоизоляции — словом, любых предметов, которые могут помешать рабочему процессу.
Каркасная технология отделки стен гипсокартоном
В большинстве случае гипсокартонные листы, используемые для обшивки стен в деревянном доме, крепятся на каркас. Обрешетка под гипсокартон в деревянном доме может быть выполнена из деревянных брусков или металлических профилей.
Установка металлического каркаса
Обшивка гипсокартоном внутри деревянного дома по каркасной технологии в большинстве случаев подразумевает использование металлического каркаса. Причем для деревянных стен рекомендуется выполнять монтаж скользящего каркаса. Для его создания необходимо приготовить следующие инструменты и материалы:
- Направляющие и стеновые профили
- Саморезы и дюбель-гвозди
- Шуруповерт и дрель с насадками
- Крепления двух типов – скользящие и «крабы»
Монтаж каркаса для внутренней отделки деревянного дома гипсокартоном своими руками выполняется в следующем порядке:
- На стене чертят горизонтальные ориентиры для установки направляющих профилей, отступив от пола и потолка по 10-15 см;
- Делают отметки мест, где планируется крепить вертикальные стойки;
- Фиксируют горизонтальные профили по нижней и верхней линии;
- Затем по соответствующим отметкам устанавливают скользящие крепления для вертикальных стоек и с помощью крабов монтируют их;
- Далее посредством саморезов крепят горизонтальные перемычки, устанавливая их между вертикальными опорами.
Создание деревянной обрешетки
Очень часто вопрос «как обшить деревянный дом изнутри гипсокартоном» решается с помощью обрешетки из деревянных реек. Это позволяет замаскировать некоторые коммуникации или дополнительно утеплить стены.
Для работы следует приготовить следующее:
- Деревянные рейки
- Дюбель-гвозди или саморезы
- Шуруповерт или дрель
- Пилка
Изготовление каркаса для крепления гипсокартона к деревянной стене выполняется по следующей схеме:
На стенах делают разметку будущих креплений для реек по периметру и по вертикали
При этом важно правильно рассчитать расстояние между рейками, главное, чтобы стык ГКЛ находился именно на рейках;
По выполненной разметке крепят вертикальные рейки к стене, используя дюбеля;
На следующем этапе создания деревянного каркаса для отделки гипсокартоном брусового дома между вертикальными элементами устанавливают горизонтальные рейки, причем лучше располагать их на разной высоте;
На готовую сетку крепят непосредственно гипсокартонные листы. Крепежные элементы должны располагаться на расстоянии около 15 см.
Методы выравнивания кирпичных стен
Все виды отделки можно условно разделить на сухие и мокрые, но каждый из методов требует подготовительных работ. Решив отделать кирпичную стену внутри дома мокрым способом, необходимо взвесить плюсы и минусы этого метода.
Преимущества:
- Дополнительное утепление достигается при использовании смесей Теплон и их аналогов;
- Использование акустической штукатурки повысит звукоизоляцию;
- Возможность закрепления на отделанной стене тяжелой мебели техники.
- Разнообразие декора оштукатуренных стен.
Недостатки:
- Невозможность производства работ при отрицательных температурах;
- Длительное время просушки;
- Высокая стоимость при использовании наемного труда.
Сухой способ отделки внутренних стен домов из кирпича производится при помощи листов гипсокартона, закрепленных на алюминиевые направляющие или каркас из бруса. Этот метод оправдан в тех случаях, когда отклонение в уровне стен превышает 5 см. Не возбраняется сухая отделка и при меньшем отклонении.
Преимущества:
- отсутствие мокрых процессов сокращает время отделки;
- высокая скорость работ за счет крепежа листов большой площади;
- возможность выравнивания стен со значительными отклонениями от уровня;
- значительное улучшение звукоизоляции при монтаже ГКЛ в два слоя.
Недостатки сухой отделки кирпичных стен гипсокартоном связаны с физическими свойствами материала. Хрупкость ГКЛ требует монтажа закладных на стадии отделки, нужно заранее учесть места подвеса крупной бытовой техники и мебели. Менее тяжелые предметы можно закрепить в стене из ГКЛ при помощи специальных дюбелей. К сухому способу отделки внутренних поверхностей кирпичного дома можно отнести монтаж вагонки, имитации бруса и стеновых панелей к направляющим, закрепленным на стене. Чтобы аккуратно обшить стены любым листовым материалом, необходимо выставить направляющие строго по уровню.
Этапы изготовления и особенности фиксации каркаса
До крепления элементов каркасной конструкции в места примыкания к полу и потолку наносится герметизирующий состав или крепится монтажная лента.
При проведении работ в доме, находящемся в процессе «усадки», предварительно монтируют «скользящие» крепления для вертикальных направляющих.
К крепежному элементу (« крабу») прикрепляют планку с одетой на нее опорой скользящего типа PAZ 2. Она устанавливается на стене в неподвижном положении. При таком способе монтажа у «краба» остается возможность перемещения по вертикальной линии в пределах 6 см. Аналогичные конструкции используют при монтаже подвесных потолков.
Перед тем, как обшить стены гипсокартоном в деревянном доме, необходимо провести раскройку ГКЛ. Раскройку листов производят с оставлением небольшого промежутка между листами и горизонтальными поверхностями помещения: потолком и полом. Это обеспечит свободный доступ кислорода к основанию и эффективный отвод от него влаги, то есть стена сможет «дышать», а созданное покрытие прослужит долго.
Усадочные швы, оставленные между полотнами, потолком и полом закрывают специальными плинтусами.
Если здание полностью прошло процесс усадки, «крабы» фиксируют прямо на стены.
Оптимальная толщина металлических элементов, использующихся для фиксации гипсокартона, составляет 0,6 мм.
Работы выполняют в несколько этапов.
На расстоянии 5 см сверху, и 1 см от нижней части стены наносятся отметки для крепления горизонтальных направляющих. Вертикальные профили не должны касаться потолка, как и листы материала. Видимые щели на заключительном этапе отделки закроет декоративный плинтус. Размечаются места крепления вертикальных направляющих, Их нужно крепить с шагом 600 мм, составляющим половину ширины стандартного листа гипсокартона. Бревна большой толщины, сильно выступающие от общего уровня основания, обтесывают или делают в них пазы для монтажа профилей. Более тонкие бревна, наоборот, наращивают с помощью накладок из бруса подходящей толщины. Их подгоняют под необходимый уровень, стесывая небольшие слои древесины рубанком, используя для контроля строительный уровень. Профили жестко фиксируются к основанию из бруса по намеченным линиям. Крепление производится при помощи саморезов, устанавливающихся на расстоянии примерно 350 – 400 мм друг от друга
Важно соблюдать все расстояния, чтобы отделка гипсокартоном деревянного дома вышла качественной и прочной, но при этом не было бы перерасхода материала. Крепят по 4 скользящих соединения на вертикальные опоры
В направляющие помещают стойки каркасной конструкции, соединяя их между собой специальными крепежными элементами — «клопами». Для изготовления горизонтальных элементов конструкции используют стоечный профиль, нарезая его по размеру, срезав боковые полки необходимой длины. Горизонтальные рейки должны располагаться на стене в шахматном порядке (верх-низ), с промежутком в один-два листа
Их монтируют на расстоянии 300 — 400 мм от пола и потолка.
Каркас для гипсокартона в деревянном доме готов, но нужно подумать об утеплении. Пустоты между основанием и каркасом заполняют теплоизоляционным материалом. Обычно с этой целью используют минеральную вату, обладающую высокой термоустойчивостью и эффективно сохраняющее тепло.
При размещении под гипсокартоном электропроводки, ее нужно спрятать в металлических рукавах. Это необходимо, чтобы защитить провода и кабели при выполнении строительных работ, связанных с использованием крепежных материалов, от случайного повреждения, которое может привести к короткому замыканию. В деревянном доме проводка прячется под гипсокартон в специальных рукавах, что не несет пожарной опасности.
При облицовке дверного проема каркасная конструкция монтируется одновременно с элементами дверной коробки. С каждой из ее сторон крепятся стойки профиля, с учетом нагрузки, которые будут создаваться дверью в процессе ее открывания и закрывания. Конструкция крепится к полу и потолку при помощи специальных уголков. После этого коробка фиксируется на стойках и в верхней части устанавливается перемычка, фиксирующаяся шурупами. В некоторых случаях над дверной коробкой устанавливаются дополнительные промежуточные стойки.
В местах прокладки отопительных труб или элементов системы водоснабжения устанавливают защитные гильзы.
Как крепить гипсокартон к стене из бревна – технология монтажа
Целью данной статьи не является подробное описание работ по непосредственному монтажу гипсокартона. Эта тема отдельной статьи. Главное назначение выложенной здесь информации – это рассказать об одном из способов обшивки бревенчатых стен в бане с учетом их «деревянных» особенностей. Поэтому перейдем к делу:
Закрепляем к бревенчатым стенам стойки с шагом 600 мм. Начинаем с крайних, натягивая между ними прочный шнур. Внутренние стойки ориентируем по шнуру, отвесу или строительному уровню, добиваясь того, чтобы воображаемая вертикальная плоскость проходила по вертикальным граням стоек и была параллельна бревенчатой стене.
Горизонтальные планки с заранее выбранными овальными пазами также с шагом 600 мм закрепляем к вертикальным стойкам, придав им горизонтальный уровень.
Ножовкой в удобных местах, не затрагивая крепление стоек, обрезаем их на 2-3 независимых части. В этом случае каждая часть обрезанной стойки не будет влиять на другие. Производим монтаж верхней крепежной балки (доски). Она будет служить основой для закрепления на ней верхнего направляющего профиля.
Тщательно обрабатываем все деревянные элементы лучшим антисептиком, рекомендуемым для внутренней отделки бани. Отступив на 20-30 мм от горизонтальных планок, сначала закрепляем нижние направляющие, а затем верхние так, чтобы они находились в одной вертикальной плоскости. При затягивании саморезов больших усилий не применяем, так как нам нужно, чтобы они скользили вместе с шайбами по металлическим пластинам при деформации сруба. Можно под шайбы положить немного солидола.
Размечаем на горизонтальных планках с шагом 400 мм места крепления вертикальных профилей и саморезами закрепляем перфорированные держатели (подвесные профили)
Важно учесть то, чтобы вертикальные края регипса обязательно легли по середине профиля. Выставляем профиль по вертикали и саморезами для регипса закрепляем их вначале к направляющим, а затем к держателям. Затем закрепляем к подготовленной обрешетке их оцинкованного профиля гипсокартон: вначале первый слой, а затем поверх него – второй
Не забываем, что второй слой гипсокартона должен перекрывать стыковую линию листов первого слоя
Затем закрепляем к подготовленной обрешетке их оцинкованного профиля гипсокартон: вначале первый слой, а затем поверх него – второй. Не забываем, что второй слой гипсокартона должен перекрывать стыковую линию листов первого слоя.
Осталось придать нашей конструкции дополнительную прочность, заделав верх и края деревянными брусками, планками, рейками или уголками.
На этом видео можно узнать, как производиться крепление гипсокартона к обыкновенным стенам с использованием стандартных приемов:
Теперь, зная, как крепить гипсокартон к деревянным бревенчатым стенам, можно планировать и отделку стен в бане во влажных помещениях либо керамической плиткой, либо другим подходящим влагостойким материалом. Конечно, если Вы решите это сделать, например, обустроить душ своими руками в помывочном помещении бани.
Выбор клея в зависимости от ровности стены
Существует три варианта поверхностей, к которым будут крепиться гипсокартонные листы:
- ровная поверхность (каменные или монолитные оштукатуренные стены) с перепадом высот не больше 5 мм;
- кирпичная стена;
- поверхность со значительными неровностями.
На ровную стену поклейка гипсокартона осуществляется при помощи практически любого клеевого состава. Это может быть клей на цементной либо гипсовой основе, монтажная пена, полимерная мастика. Самый несложный и доступный способ — крепление на монтажную пену.
Для приклеивания листов к абсолютно ровной поверхности подойдет клеевая мастика. Производители ее расфасовывают в пластиковые тубы, из которых выдавливается клей при помощи специального пистолета.
Клеевой состав на основе цемента или гипса понадобится перед использованием разводить водой согласно описанию на упаковке.
Если монтаж гипсокартона осуществляется на кирпичную стену, то при ровной кладке можно применять любой клей. Для неровных кирпичных поверхностей идеально подойдет «Перфликс», который наносится на листы точечно по всему периметру. Толщина слоя клея должна варьироваться от 5 до 30 мм, расстояние между «точками» — примерно 30—50 см.
Для того чтобы приклеить ГКЛ на неровную стену подойдет клеевой состав «Кнауф-Перлфикс», при этом кривизна должна быть не больше 2 см. Если уклон больше — необходимо разрезать листы полосками, шириной 10 см, и клеить на стену через промежуток в 35 см при помощи шпаклевки «Фуген».
Особенности установки гипсокартона в деревянном доме
Существует два способа крепления гипсокартона к поверхностям: бескаркасный и каркасный .
Монтаж ГКЛ непосредственно на стены из бруса нежелателен, из-за изменения объема древесины в зависимости от влажности окружающей среды. Жесткое крепление плит обязательно повлечет за собой появление перекосов и трещин в покрытии. К тому же неравномерный рельеф стен и потолка из бруса не позволяет идеально ровно установить ГКЛ.
Внутренняя отделка деревянного дома гипсокартоном возможна только с помощью каркаса. Бюджетным вариантом для старых устоявшихся построек и дачных домиков является монтаж гипсовых плит на рейки или брусья из хвойных пород дерева. При этом обшивка не должна плотно примыкать к полу и потолку помещения. Зазоры прикрывают плинтусом.
Подвижность стен в новом доме из деревянного бруса может достигать 6 см по высоте. Поэтому гипсокартон устанавливают на скользящий каркас из металлических профилей. Такой метод позволяет избежать возникновения трещин от усадки дома и идеально выровнять поверхность.
Подготовительные работы
Предварительный расчет количества материалов и подробный план работ по обшивке стен и потолка гипсокартоном поможет составить смету и подготовить инструменты для его выполнения.
На первом этапе необходимо начертить эскизный чертеж всех поверхностей, которые необходимо выровнять. Затем на план наносят линии расположения каркаса и места креплений. На этапе проектирования следует учитывать, что вертикальные стыки плит должны попадать на ось профиля со сдвигом по горизонтали в каждом ряду. По тщательно составленному проекту можно легко рассчитать количество необходимых профилей, листов гипсокартона, соединительных деталей и крепежа.
Чтобы осуществить качественное крепление ГКЛ понадобится стандартный набор инструментов: уровень, рулетка, маркер и мел для разметки креплений, дрель, шуруповерт, нож или пила для раскроя.
Направляющие профили устанавливают по нижнему и верхнему периметру помещения. Первую вертикальную стойку фиксируют на расстоянии 30 см от угла комнаты, далее с шагом 60 см. С такими же промежутками закрепляют горизонтальные планки для распора конструкции. Аналогично размечают план потолка.
Монтаж каркасного основания и гипсокартона в деревянном доме
Крепление каркаса начинают с точной разметки линий для фиксации направляющих профилей. В деревянном доме эти детали жестко закрепляют только на ту поверхность, которую выравнивают. То есть стеновой каркас не связывают с потолком и полом.
Если ваш дом еще усаживается. то перед началом работ подготавливают скользящие крепления для вертикальных профилей. К соединителю первого уровня («крабу») саморезами прикручивают планку, на которую одета скользящая опора PAZ 2. Именно эту опору крепят неподвижно к стене дома. При этом краб вместе с профилем может свободно перемещаться вверх и вниз в пределах 6 см. Листы гипсокартона выкраивают так, чтобы между полом и потолком оставался небольшой зазор. Такое крепление дает возможность стене «дышать», не нарушая целостности обшивки. Усадочные швы вдоль пола и потолка прикрываются напольными и потолочными плинусами.
Крепление типа «краб»
Скользящее крепление «PAZ 2»

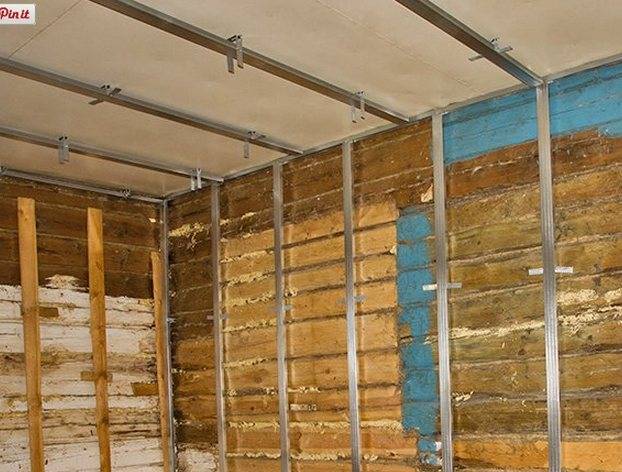

Крепление «крабами» к стене
Если же дом уже не новый и усадка позади, тогда «крабы» можно крепить непосредственно к стене, не боясь появления трещин.
Порядок выполнения работ:
- Горизонтальные ориентиры для направляющих проводят на расстоянии 10–15 см от верхнего и нижнего края стены;
- Намечают линии крепления вертикальных стоек;
- Производят жесткую фиксацию направляющих профилей к брусу по нижней и верхней разметке;
- По линиям-ориентирам закрепляют скользящие соединения для вертикальных опор (по 4 на каждую);
- На крабы устанавливают основные металлические профили и горизонтальные перемычки.

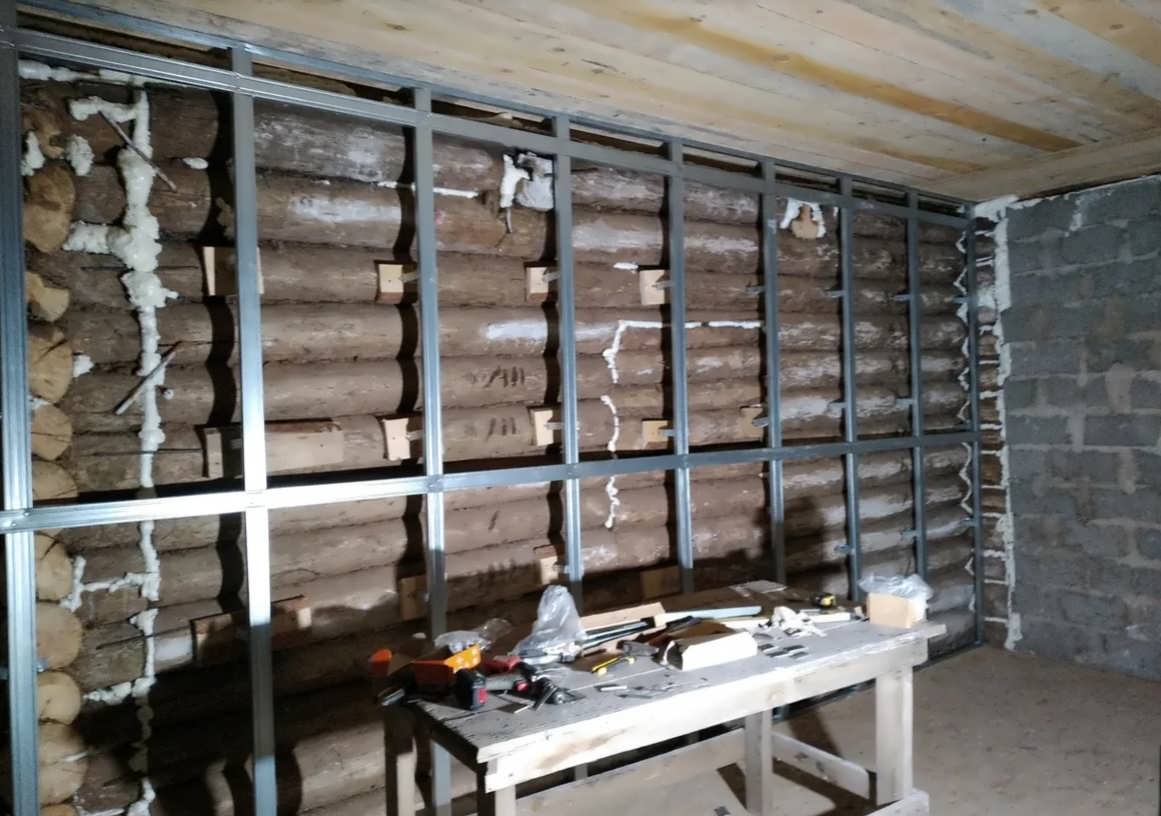

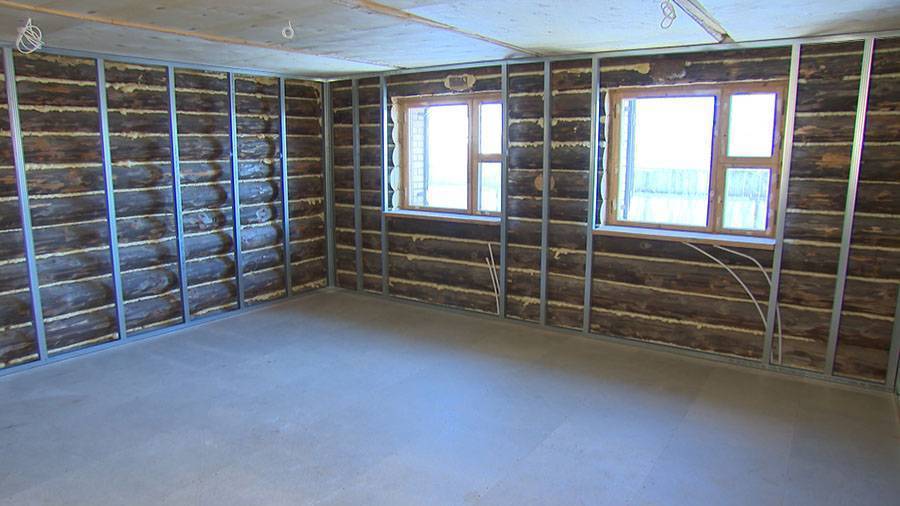

Общий вид каркаса после монтажа
После установки каркаса электрические провода заключают в металлический короб, чтобы не повредить их во время крепления КГЛ. При необходимости в ячейки между стойками укладывают тепло и звукоизоляцию. Для этого используют минеральную вату.

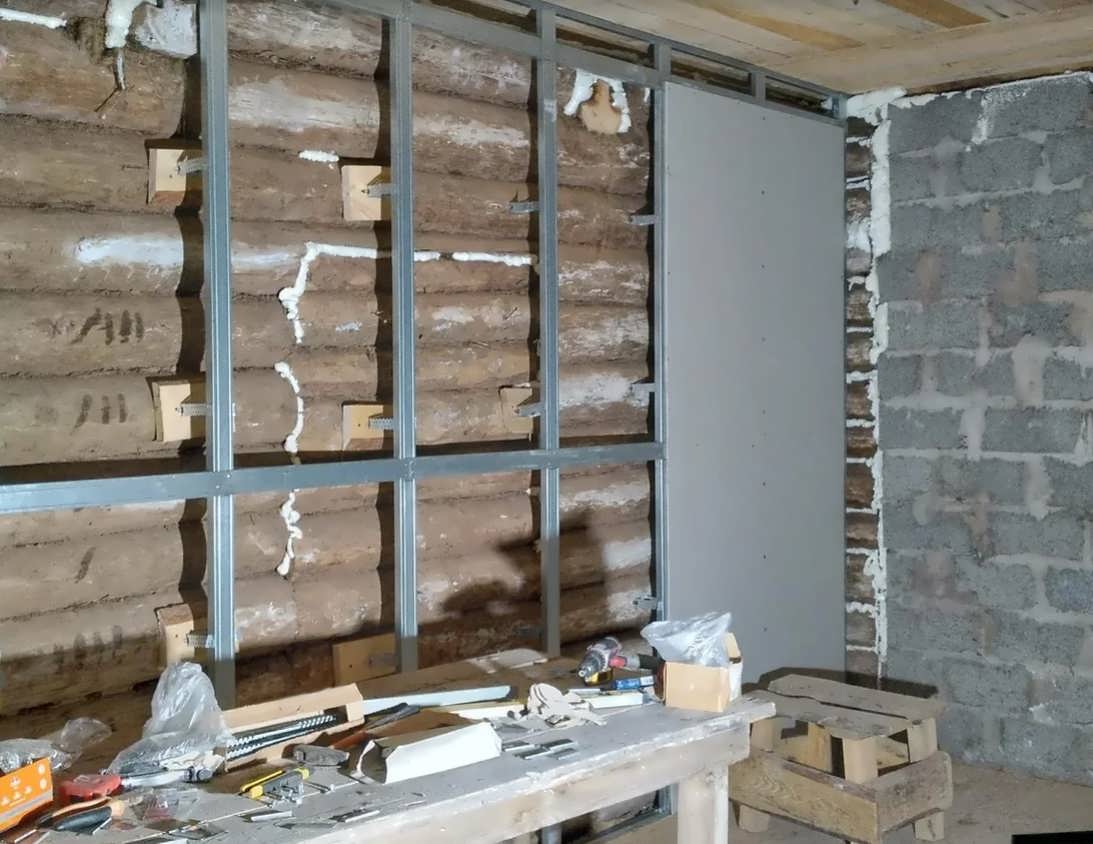

Обшивка каркаса плитами гипсокартона производится к металлическим профилям с шагом между саморезами 30 см. Шляпки крепежа должны на 1 мм утопать в картоне. Перед финишной отделкой места стыков и крепеж шпаклюют, предварительно проклеив серпянкой.

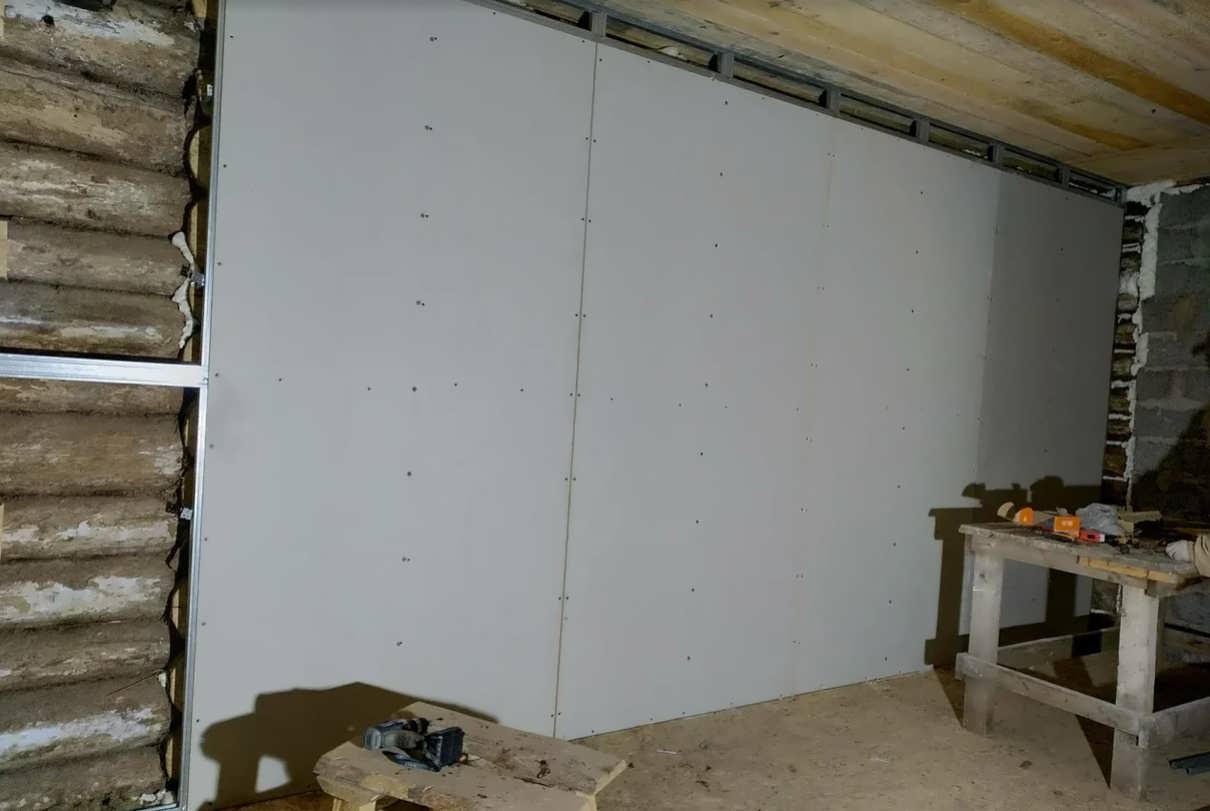

Крепление листов гипсокартона к каркасу
Шпаклевание стыков по серпянке
На данном видео просто и понятно объясняются все тонкости, которые необходимо учесть при монтаже каркаса:
