Как правильно и красиво разместить розетки и выключатели на кухне

Часто допускаемые ошибки

Чаще всего ошибки в установке розеток люди допускают по незнанию элементарных правил их монтажа.

Самые распространенные промахи:

1. Начало работ без составления чертежа и разметки. Если не просчитать, какая мебель и техника где будет располагаться, после завершения долгожданного ремонта высока вероятность столкнуться с такой проблемой, как спрятанные за шкафчиками розетки и необходимость в использовании переносок.
2. Подключение розеток для питания «мокрых» электроприборов через обычный автомат. Такая техника, как проточный водонагреватель, посудомоечная или стиральная машина, обязательно должна быть запитана через устройство защитного отключения или дифференциальный автомат.
3. Установка обычных розеток возле смесителя, под мойкой, неподалеку от газовой трубы или варочной панели. Такое расположение запрещено правилами безопасности. Отступ от потенциально опасных зон должен составлять не менее 0,5 м. Если проводка уже подведена и возможности изменить место расположения розеток нет, лучшим вариантом будет установка влагозащищенных источников питания.
4. Подключение холодильника через удлинитель, который не отвечает требованиям безопасности. Подключение мощных электроприборов через электроудлинители не заводской сборки или старые переноски может спровоцировать возгорание.

Если в квартире скрыты трубопроводы, соблюдайте осторожность при штроблении стен для установки нижней линии розеток. На расстоянии между 10 и 25 см от пола могут быть вмонтированы трубы водопровода и канализации

Частые ошибки

1Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

• Крупной техники: электрическая духовка – от 2500 Вт;
• варочная поверхность – 1000-1500 Вт;
• посудомоечная машина – от 1000 Вт;
• стиральная машина – от 1500 Вт;
• водонагреватель – от 1500 Вт;
• холодильник – 200-1000 Вт;
• морозильная камера – 300 Вт.

Мелкой кухонной техники:

микроволновая печь – от 800 Вт;

чайник электрический – от 500 Вт; блендер – до 300 Вт; кухонный комбайн – 1200-1500 Вт; кофеварка – от 900 Вт.

Дополнительной техники, которая может присутствовать на кухне:

телевизор – 200-330 Вт;

ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ. Мощность приборов можно уточнить в технических паспортах к ним

Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе. На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке. Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения). Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см. Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва

Мощность приборов можно уточнить в технических паспортах к ним. Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе. На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке. Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения). Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см. Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой

При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва

Сочетание цвета розеток и выключателей с цветом стен и мебели

Сочетание цвета розеток и выключателей с цветом стен и мебели является важным аспектом в дизайне интерьера. Выбор цвета розеток и выключателей должен соответствовать цветовой гамме комнаты и не нарушать общей гармонии интерьера.

Если стены имеют яркий цвет, то можно использовать розетки и выключатели, выполненные в более нейтральных тонах, например, в белом, сером или черном цвете

Это позволит сделать акцент на стенах и не отвлекать внимание на розетки и выключатели.. Если же стены выполнены в нейтральных тонах, то можно использовать более яркие цвета для розеток и выключателей, чтобы добавить яркие акценты в интерьер

Например, розетки и выключатели в ярких цветах, таких как красный, синий или зеленый, могут добавить дополнительную насыщенность и динамику в интерьер.

Если же стены выполнены в нейтральных тонах, то можно использовать более яркие цвета для розеток и выключателей, чтобы добавить яркие акценты в интерьер. Например, розетки и выключатели в ярких цветах, таких как красный, синий или зеленый, могут добавить дополнительную насыщенность и динамику в интерьер.

Также следует учитывать цвет мебели и аксессуаров в комнате. Розетки и выключатели должны сочетаться с цветом мебели и аксессуаров, чтобы создать общую гармонию в интерьере. Например, если мебель имеет темный оттенок, то можно использовать розетки и выключатели в черном или темно-сером цвете, чтобы создать единый цветовой акцент.

Наконец, важно учитывать общий стиль интерьера при выборе цвета розеток и выключателей. Например, для интерьеров в стиле минимализма лучше использовать розетки и выключатели в нейтральных цветах, а для интерьеров в стиле прованс использовать розетки и выключатели в более нежных и пастельных тонах.

В целом, сочетание цвета розеток и выключателей с цветом стен и мебели является важным аспектом в дизайне интерьера, и выбор цвета должен быть продуман и гармоничен с общим стилем комнаты.

Что учитывать при расположении розеток

Кухня – одна из самых энергопотребляющих комнат в доме. Большое количество электроприборов требует мощной проводки и, соответственно, множества контактных соединений. Схема расположения розеток и выключателей на кухне перед началом ремонта – дело обязательное. Составление схемы начинается с подсчета общей мощности всего оборудования, планируемого к установке.

Примерный перечень электроприборов и потребляемой ими мощности:

• светильники – 150-200 Вт;
• холодильник – 100-500 Вт;
• СВЧ печь – 500-3000 Вт;
• электрочайник – 2000 Вт;
• телевизор – 50 Вт;
• духовой шкаф – 2000-4000 Вт;
• индукционная варочная панель – 7000-9000 Вт;
• электрическая варочная панель – 5000-7000 Вт;
• вытяжка – 100-300 Вт;
• мультиварка – 1450-1500 Вт;
• кофеварка – 900-1500 Вт;
• миксер – 100-500 Вт;
• тостер – 700-900 Вт;
• стиральная машина – 2000-2500 Вт;
• посудомоечная машина – 1800-2500 Вт;
• проточный водонагреватель – 3000-8000 Вт;
• кофемолка – 200-900 Вт.

Максимальная мощность энергопотребления нескольких одновременно включенных электроприборов в обычной квартире, как правило, не превышает 7000 Вт, но бывают исключения. Если у вас этот показатель выше, серьезно задумайтесь о распределении нагрузки по фазам или вводе 380 В.

Выбор кабеля для устройства мощной электропроводки начинается с расчета сечения общего питающего провода и отходящей к токоприемникам проводки:

Общая нагрузка всех электроприборов	Сечение кабеля	Материал
До 3500 Вт	ВВГнг-Ls 3х2,5 кв. мм	медь
До 5500 Вт	ВВГнг-Ls 3х4 кв. мм	медь
До 10000 Вт	ВВГнг-Ls 3х6 кв. мм	медь
До 15000 Вт	ВВГнг-Ls 3х10 кв. мм	медь

Правила монтажных работ

Для правильного монтажа необходимо на стенах кухни сделать разметку, указывая количество розеток и их вид. После чего проложить несколько линий кабеля для питания, учитывая количество аппаратуры. Мощная аппаратура требует использования надежного медного кабеля сечением 6 кв. мм для однофазной цепочки и 4 кв. мм для трехфазной.

Прокладывая кабель для плиты, нужно ставить автоматы на 40А или специальные предохранители. Для маломощной аппаратуры используется медный проводник 2,5 кв. мм и автомат на 16 или 25А.

Обязательно учитывать изоляцию, которая зависит от вида стен:

• для бетонного или кирпичного основания в штробу укладывается провод, который предварительно обворачивается в гофру из пластика;
• в стенах из гипсокартона штробить ничего не нужно, проводка утапливается в пустотах;
• допустимо применение кабель канала, в который укладывается провод.

Скрытую проводку в бетонном или кирпичном основании делать сложнее всего. Основная проблема в проделке каналов и вырезании ниш для подрозетников. Готовые канавки надо убрать от пыли, поместить кабель и заделать гипсовым раствором. Аналогично заполнить ниши подрозетников, предварительно вставить стакан и продеть кабель.

После вывода проводов делается сама установка розеток. Перед работой их надо разобрать, удаляя лицевую сторону и механизм. Затем обесточить кухню и проверить провода индикаторной отверткой. Соединить кабеля питания с механизмом розетки:

• желто-зеленый — заземление, включается в центральный контакт;
• синий или с белой полосой — ноль, зажимается в крайнем контакте механизма;
• коричневый, черный, белый или красный — фаза, подключается ко второму контакту.

После подключения всех проводов механизм плотно фиксируется шурупами в подрозетнике, проверяется горизонталь при помощи уровня и надевается лицевая часть. Качество работ проверяется лампой. Если она загорелась, то работа выполнена верно, в противном случае, все разбирается, обесточивается и соединяется заново.

Погружные или врезные модели монтируются самостоятельно, но нужно осторожно сделать дырку в столешнице или шкафах, после чего подключить точку. Чтобы получить красивые и эстетические розетки на кухне, необходимо правильно подбирать их формы и цвет

К примеру, можно выбирать однотонные варианты или использовать сочетание контрастов, когда к красной или желтой мебели и отделке дополняются черные розетки

Чтобы получить красивые и эстетические розетки на кухне, необходимо правильно подбирать их формы и цвет. К примеру, можно выбирать однотонные варианты или использовать сочетание контрастов, когда к красной или желтой мебели и отделке дополняются черные розетки.

На видео можно увидеть все о расположении и видах кухонных электроточек, основные ошибки при монтаже:

Как ПРАВИЛЬНО расположить розетки и выключатели на КУХНЕ! Все о Мебели. Часть 2.

https://www.youtube.com/Xvbmsl1gmlA

Лучше всего для выполнения электрических работ воспользоваться услугами мастера, поскольку от этого зависит безопасность во время монтажа и в ходе эксплуатации кухни.

Как выбрать розетку

Многочисленные характеристики и способы монтажа обязательно надо учитывать при выборе изделий для определенных помещений, под конкретную технику.

По напряжению

Главные параметры, по которым необходимо выбирать устройство, – ток и напряжение электрических приборов. Раньше практически все изделия выпускались с расчетом на ток 6А и напряжение 220-230В. И если такую розетку использовали для подключения нескольких приборов, то нередко случалось возгорание и плавление корпуса.

В современных квартирах количество бытовой техники существенно возросло, да и технические характеристики приборов изменились. Поэтому производители стали выпускать более мощные розетки. Рекомендуется устанавливать изделия, рассчитанные на ток 10 или 16А.

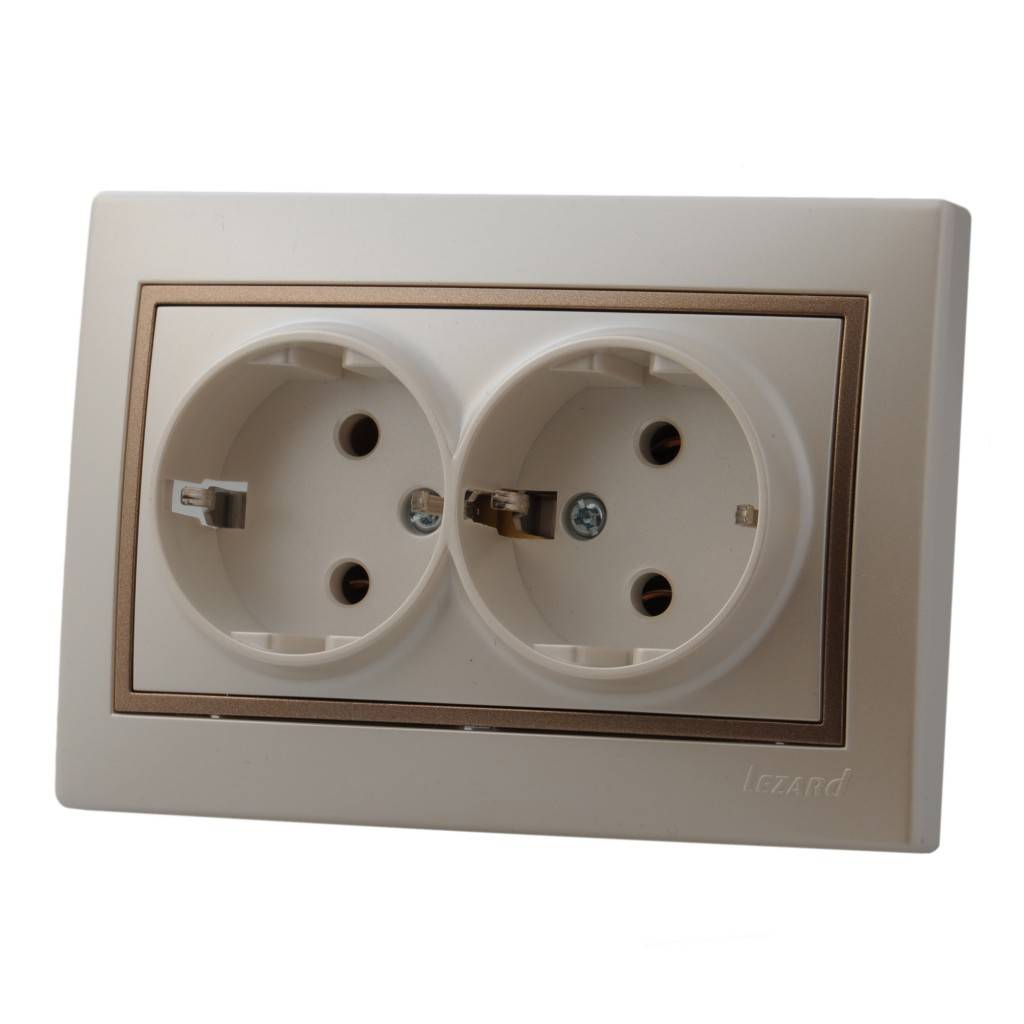

По количеству мест

Иногда бывает целесообразно на одной точке монтировать розеточный блок. Число «посадочных мест» может колебаться от двух до четырех. Целесообразно размещать такие модели возле рабочих столов, на стене за телевизором или в рабочей зоне на кухне.

По способу монтирования

Выбор способа установки розетки определяется не только стилем интерьера, а зависит прежде всего от варианта монтажа проводки:

• при монтаже проводки скрытого типа осуществляется установка внутренней (скрытой) розетки. При этом сердцевину изделий скрывают в стене, а сверху оставляют только специальную накладку;
• накладная модель отлично сочетается с проводкой открытого типа. Чтобы изделие выглядело эстетично, производители выпускают розетки различных красивых оттенков минималистичного дизайна. Нужно внимательно выбирать место расположения, чтобы никто не задевал выступающий корпус.

Если возникла необходимость установки розетки у плинтуса или в полу, то применяется напольный монтаж. Установить выдвижное устройство можно в квартире и частном доме. Естественно, что электропроводку при этом прячут в пол. Оригинальная идея – оформить подобную розетку в кухонной столешнице.

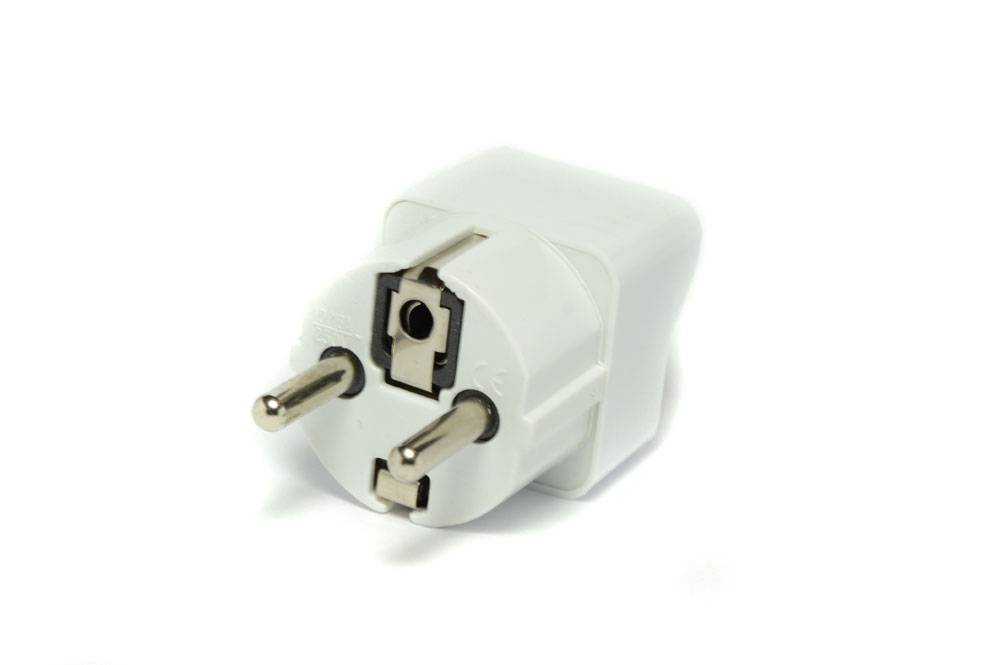

По разъему

Во многих странах используются розетки с различными разъемами. Известно около 15 типов

Естественно, что сегодня при покупке техники необходимо в первую очередь обращать внимание на форму вилки (помимо эксплуатационных характеристик)

Производители учли возможные затруднения и поэтому в продаже есть всевозможные переходники, решающие проблему соответствия вилок и разъемов.

Основные ошибки и алгоритм монтажных работ

Зная все особенности и правила размещения розеток, можно выполнить работу своими руками, но без должного опыта монтаж лучше поручить специалистам.

p, blockquote 72,0,0,0,0 —>

Основные ошибки при монтаже розеток:

p, blockquote 73,0,0,0,0 —>

1. Прокладка проводится и делается без плана с мебелью и схемы с расстояниями.
2. Схема подключения кухонной техники должна подкрепляться свободным доступом к розеткам для быстрого отключения прибора в случае потребности.
3. Подключение блоков в параллельную цепь от одного провода.
4. Использование одной линии для мощной техники.
5. Установка обычных розеток рядом с мойкой или под ней.

ВСЕ ВЫШЕПЕРЕЧИСЛЕННОЕ ДЕЛАТЬ НЕЛЬЗЯ!

p, blockquote 74,0,0,0,0 —>

Изначально рассчитывается мощность приборов, положение мебели, а также подбирается кабель и автоматы. На кухнях со стандартным набором техники чаще используется около 12–15 кВт, в общем.

p, blockquote 75,0,0,0,0 —>

p, blockquote 76,0,0,0,0 —>

Ставим обычные розетки, последовательность работ:

p, blockquote 77,0,0,0,0 —>

1. Исходя из схемы с размерами и высотой, проводится разметка стен, протягиваются кабели.
2. В отмеченных участках делаются отверстия при помощи круглой насадки для подрозетника.
3. Монтируются и фиксируются сами крышки в стене для розеток.
4. Линии проводятся к подготовленному месту, с учетом рекомендаций и правил безопасности, поверх ставится накладка.
5. Делается проверка всей системы.

p, blockquote 78,0,0,0,0 —> p, blockquote 79,0,0,0,1 —>

Это общие правила, подходящие для стандартных элементов. При использовании выдвижного типа или расстановке в столешнице, правила и процесс отличается. При любых сомнениях в своих силах и без должного опыта дело следует поручить электрикам, которые знают, как делать проводку и ставить розетки, согласно требованиям ПУЭ.

Источник

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Правила электроснабжения кухни

Основные принципы пользования кухонной техникой – удобство и безопасность. Поэтому, чтобы вас не било током, чтобы для установки микроволновки не пришлось штробить уже отделанные стены, чтобы бытовые приборы не ломались из-за неправильного подключения, нужно знать требования к размещению и выбору розеток. И учитывать их при планировке пространства, расстановке мебели.

Чего делать нельзя

В нормативных документах четко расписано, каким должно быть расположение розеток на кухне, схема и высота их над полом и столешницей определяется в соответствии с этими требованиями. Но в этих документах прописаны и запреты, которые люди часто игнорируют, особенно если не хотят связываться с серьезным ремонтом и переделкой электропроводки перед обустройством новой кухни.

Некоторые ограничения на условия эксплуатации кухонной бытовой техники накладывают и их производители. Одно из них – недопущение подключения прибора к сети через сетевой разветвитель или удлинитель.

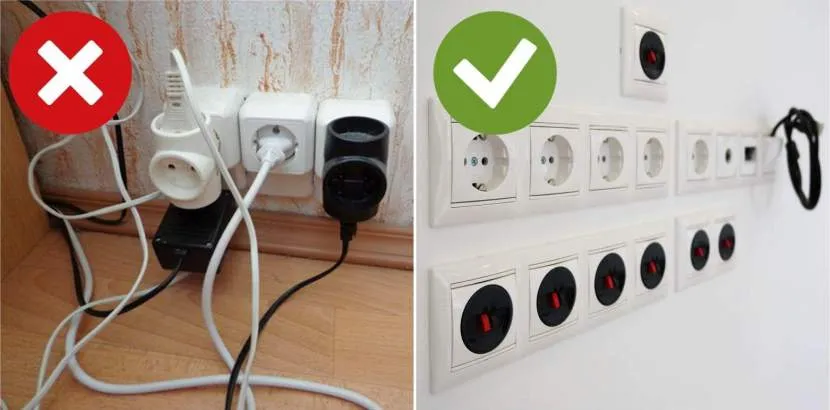

Включать несколько приборов в одну розетку через разветвитель нельзяИсточник idea-potolkov.ru

Такой запрет связан с увеличением нагрузки на электрическую сеть, которая может стать причиной короткого замыкания и даже пожара. А провода удлинителей не только придают помещению неряшливый вид, но и мешают уборке, создают травмоопасные ситуации.

Поэтому для кухни действует строгое правило: каждый электроприбор должен иметь свою индивидуальную точку подключения к сети.

Если же говорить о других запретах и ограничениях, то нужно запомнить следующие:

• розетки нельзя размещать под кухонной мойкой или над ней, так как при контакте с водой в случае поломки смесителя или протечки возможно короткое замыкание;

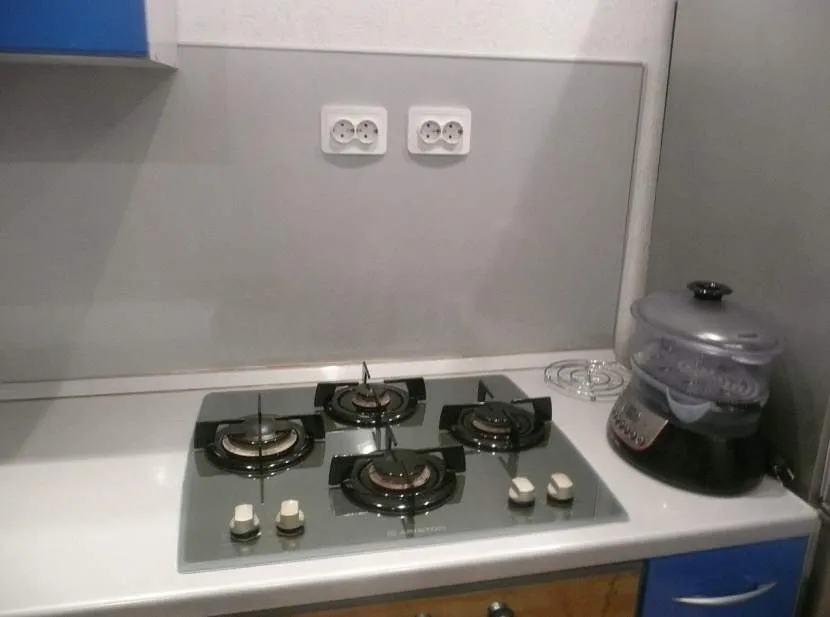

• высота розеток над столешницей не регламентируется, но расстояние от них до мокрой зоны (мойки) должно быть не менее 20-30 см;
• те же требования следует соблюдать и по отношению к плите или варочной поверхности для защиты розеток от брызг воды и жира;

Пользоваться этими розетками неудобно и небезопасноИсточник pro-dachnikov.com

• нельзя устанавливать розетки под стиральной или посудомоечной машиной, точку подключения стоит подбирать над ними или сбоку в соседнем шкафчике в пределах длины питающего шнура;
• розетки в рабочей зоне для подключения мелкой кухонной техники нельзя компоновать большими группами, максимум – по 4-5 штук, причем каждая группа должна подключаться к выделенной линии с устройством защитного отключения (УЗО).

Как выбирать розетки

Если следовать правилам, нет никакой необходимости выбирать для кухни розетки с высокой степенью защиты от влаги. Достаточно, если внутренняя часть изделий будет керамической, а внешняя панель гладкой для простоты очищения от жира и других кухонных загрязнений.

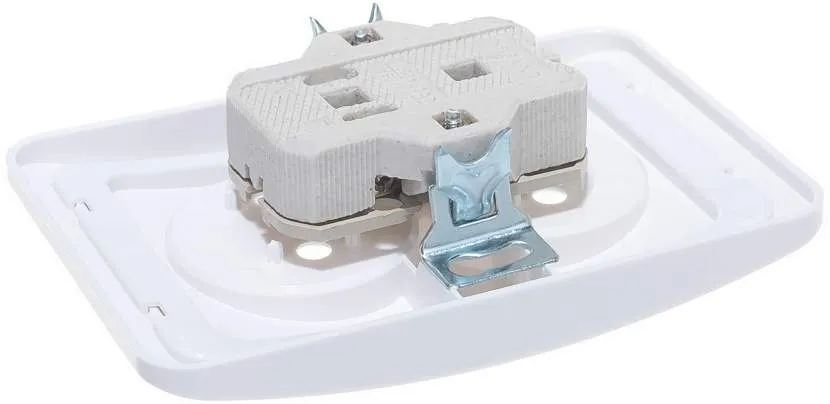

Розетка с керамическим механизмомИсточник ozone.ru

Эти электроустановочные изделия бывают накладными, встраиваемыми и модульными, и подбираются в зависимости от материала стен, условий монтажа, стиля интерьера, вида подключаемой техники.

Накладные розетки.

Монтируются на поверхности стены, поэтому их корпус выступает за её плоскость и может мешать установке мебели. Используются преимущественно внутри шкафов, а также в тех случаях, когда нет возможности штробить стены для прокладки проводов и разрабатывать отверстия в них.

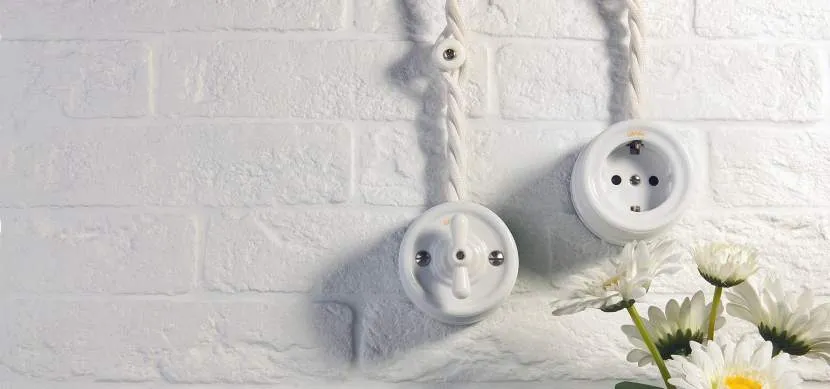

Накладные розетки с открытой проводкой уместны в ретро-интерьерахИсточник werkel-kupit.ru

Самый распространенный вид розеток на кухне для встраиваемой техники: лицевая панель располагается почти вровень с поверхностью стены и не мешает нормальной установке оборудования. Вписывается в любой интерьер, но отличается сложностью монтажа с устройством в стенах отверстий для заглубления рабочей части розетки.

Модульные розетки.

Бывают угловыми и выдвижными. Первые представляют собой треугольный в сечении блок, монтируемый в угол стен, между стеной и столешницей, стеной и навесными шкафчиками.

Угловой модульИсточник youorder.de

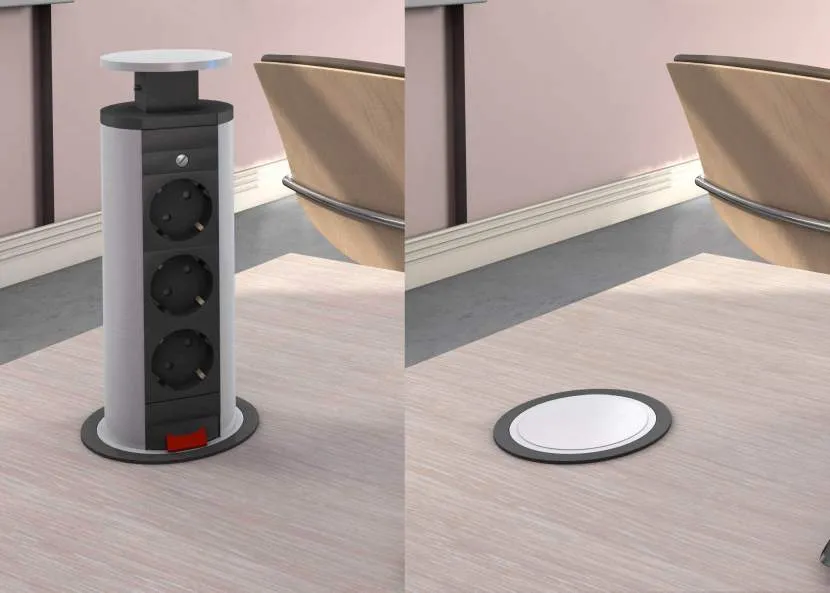

Выдвижной модуль прячется в шкафчик или столешницу и достается при необходимости.

Выдвижной модуль в столешницеИсточник trinitymebel.ru

Лучшие варианты размещения

На пороге ремонта встает вопрос об установке электрических розеток на кухне. К этому следует подходить взвешенно, чтобы избежать проблем в будущем. Во-первых, необходимо точно спланировать, какая техника будет установлена на кухне. Также необходимо учесть электроприборы, которые будут использоваться.

Рассчитывая количество розеток на кухне, не забудьте о таких приборах, как блендер, кофемолка, ингалятор и других, которые используются нечасто.

Далее определите модель кухонного гарнитура, сопоставив его реальные размеры с размерами ремонтируемого помещения. При выборе мебели необходимо учесть все желания и потребности, чтобы через месяц, когда вся черновая работа будет сделана, вы вдруг не передумали.

Однако если принято решение кардинально изменить декор и заказать другой предмет мебели, необходимо пересмотреть существующее расположение электрических розеток на кухне. Если розетки не вписываются в новую планировку кухонной мебели, их следует перенести из соображений безопасности.

При планировании расположения розеток для кухонных приборов следует руководствоваться принципом вертикального зонирования.

Например, для электрических нагрузок, которые находятся выше — вытяжной вентилятор, кухонные шкафы с подсветкой, телевизор, дополнительные источники света — розетки должны быть установлены на более высоком уровне. Они находятся на расстоянии от 5 до 10 см от верхнего края стеновых блоков.

При планировании размещения электрических розеток не располагайте розетки верхнего уровня слишком высоко над стенными шкафами. Они будут заметны и испортят общее впечатление от дизайна (+)

Розетки среднего уровня используются для подключения маломощных кухонных приборов. Удобно расположенные над столешницей, они легко и быстро доступны. Предпочтительно расстояние от 10 до 30 см от уровня столешницы. В целях безопасности розетки на этом уровне должны располагаться на расстоянии около 60 см от варочной панели и раковины.

Для встроенных кухонных приборов розетки должны располагаться на нижнем уровне. Они располагаются на высоте от 30 до 60 см от пола. Обычно они размещаются в соседних шкафах и ящиках, проделывая отверстия в задней стенке.

Вариант установки электрической розетки за самой плитой или посудомоечной машиной неприемлем, так как к ней нет свободного доступа.

Если розетки для подключения посудомоечной машины расположены очень низко к полу под раковиной, это может плохо закончиться в случае протечки (+)

При завершении планирования необходимо добавить еще несколько запасных точек подключения к общему необходимому количеству. Также не забывайте что периодически вы можете включать в розетку ингалятор, зарядные устройства для гаджетов, ноутбук и другие портативные устройства. Для этих устройств пригодятся выдвижные модели и встроенные розетки.

Технические тонкости

Лучшим вариантом является тот, когда в квартире или частном доме присутствует трехфазная сеть. Это может быть, к примеру, если на кухне установлена плита не на газу, а электрическая. В данном случае энергии будет полностью хватать, даже если все устройства будут работать одновременно.

Если имеется однофазная электросеть, свои потребности нужно снизить. Если максимальный ток электросчетчика равен 50 А, то максимальная мощность, которую можно будет себе позволить, составляет 11 кВт (220 В х 50 А). В случае трехфазной сети мощность может быть в 3 раза больше.

Всю электрическую проводку надо будет разделить на группы:

• 1 группа – освещение;
• 2 группа для бытовой техники небольшой мощности (вытяжка, холодильник и так далее);
• 3 группа электрической проводки для силовых электрических приборов (машина для мытья посуды, машинка для стирки);
• 4 группа для плиты.

Запрещается:

1. Соединять в электрическом щите нулевой рабочий и заземляющий провода под общую клемму.
2. Прокладывать линию заземления отдельным проводом
3. Подключать к электрической проводке для варочной плиты другие бытовые приборы.
4. Устанавливать розетки для кухни за корпусом встраиваемой бытовой техники.
5. Производить монтаж розеток за выдвижными ящиками.
6. Устанавливать данные конструкции над варочной панелью и мойкой.

Особенности расположения розеток на кухне для разных приборов

Отдельно поговорим о нюансах подключения разных кухонных приборов.

Варочная поверхность и духовой шкаф

Если вы планируете разместить духовой шкаф под варочной панелью, установите две розетки внизу на расстоянии 18 см от пола. Именно на этой высоте в будущем появится выдвижной ящик. Можно также встроить две розетки (одну над другой) за соседним шкафчиком в 20 см от его боковой стенки и в 20-75 см от пола.

Если духовой шкаф стоит отдельно на уровне груди, его розетку можно разместить в нижнем шкафчике в тех же 20-75 см от пола.

А розетка для самостоятельной варочной панели может располагаться под ней в 60-75 см от пола.

Холодильник

Помимо уже упомянутых выше нюансов подключения холодильника нужно учесть еще пару моментов. Например, в инструкциях по подключению часто указано, что холодильникам противопоказаны удлинители, причем их штатные шнуры обычно не длиннее метра. Лучшее место для розетки под холодильник — задняя стенка соседнего шкафчика, точка в 10-20 см от самого холодильника и в 20-75 см от пола.

Посудомоечная и стиральная машины

Посудомоечная машина, как правило, соседствует с кухонной мойкой, а под мойкой всегда остается много свободного места и открытый доступ к стене, так что именно в этом шкафчике лучше всего ставить розетку. Выберите для этого точку в 10-20 см от края посудомоечной машины и в 20-40 см от пола.

Эта же схема применима к стиральной машине.

Обратите внимание — если разместить розетку сразу за машиной, то техника не будет стоять вплотную к стене, будет работать более шумно и не поместится в кухонный гарнитур по габаритам. Вытяжка

Вытяжка

Некоторые вытяжки подключаются к сети напрямую — в этом случае нужно оставить просто вывод для подсоединения. У других моделей есть провод с вилкой. Для них розетку можно разместить в том же шкафчике (если вытяжка скрытая) на высоте 2-2,4 м от пола, чтобы она была выше или ниже самой вытяжки. Открытые вытяжки обычно подключаются напрямую.

СВЧ-печь и встроенная кофемашина

Чаще всего встроенную микроволновую печь устанавливают на уровне глаз, поэтому розетку для нее можно разместить в нижнем шкафу в 20-75 см от пола. Те же правила действуют в отношении встраиваемой кофемашины, причем зачастую их устанавливают рядом, так что можно просто вместо одинарной розетки вмонтировать сдвоенную.

• Электропроводка на кухне своими руками
• Базовые правила подключения кухонной техники к электросети
