Высота розеток на фартуке для кухни
Расстояние от чистового пола до рабочей поверхности находится в диапазоне между 850-950мм в зависимости от роста пользователя. Разъем 220V нельзя располагать вплотную к столешнице, пользоваться им будет не удобно и это может привести к попаданию воды внутрь. Не следует забывать про кухонный плинтус – для его установки нужно оставить расстояние, обычно от 15 до 30мм. Ошибкой будет монтировать розеточную рамку вплотную к бортику для кухни – выглядит это не эстетично и доставляет сложности при уборке.
Оптимальная высота розеток на кухонном фартуке 950-1050мм от чистового пола до центра электроточки или на расстоянии 100мм от столешницы.
Основные требования к размещению розеток на кухне
Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.
- Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
- Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
- Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
- Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
- На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.
Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины.
Расстояния и места размещения
Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.
Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.
Если кухня угловая, то же самое проделываете со смежной стеной.
Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.
Холодильник
Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.
Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.
Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.
Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.
Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.
Розетки рабочей зоны и над столешницей
Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.
Размещайте розетки в этой зоне в 105см от пола.
В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.
Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.
Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.
Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.
Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.
Вытяжка
Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.
Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.
Варочная и духовка
При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.
Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.
Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.
Если такой возможности нет, то придется подключаться от нижней группы.
В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.
Посудомойка
Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.
Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.
Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.
В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.
Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.
Типы моделей
Расчетом количества дело не заканчивается, нужно определиться также с их видом и выбрать более подходящие именно для использования на кухне, так как эта комната всегда подвержена высокой влажности.
Поэтому выбирать лучше всего влагозащищенные розетки с крышками либо уплотнителями. Такие модели устанавливают в наиболее влажных местах, где есть хоть малейший риск попадания всевозможных брызг (например, около мойки или плиты).
В остальных местах, можно, в принципе, использовать самые обыкновенные розетки. Но если в доме есть маленькие дети, необходимо помнить о защите и выбрать розетки со шторками или пластиковыми заглушками.
Они бывают различных модификаций. Удобнее всего, конечно, использовать выдвижные модули, которые прячутся в столешнице. Они не занимают много места, являются безопасными и удобными. Напоминают такие модели удлинитель и состоят из нескольких розеток.
Есть варианты, которые прячутся в столешнице под крышкой и открываются одним нажатием на нее. Это очень удобно и рационально.
Разводка
Проводных линий должно быть такое количество, которое позволит питать бытовые электроприборы в двойном размере. Нужно учесть, что основные энергопотребляющие приборы должны быть запитаны от своей отдельной линии и иметь защитную автоматику. Это такая техника, как холодильник или электроплита. Они потребляют энергию постоянно, поэтому должны быть особенно защищены.
Всю металлическую бытовую технику нужно обязательно заземлять. Заземление можно сделать своими руками или доверить работу мастеру. Кабели для электропроводки, обычно, идут с проводом для заземления в комплекте.
Проводка на кухне в обязательно должна быть медной. Алюминиевые провода прослужат на кухне недолго.
В идеальном варианте, розетки соединяются в группы и каждой группе подключается свой автомат для обеспечения безопасности.
Проводка своими руками
Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

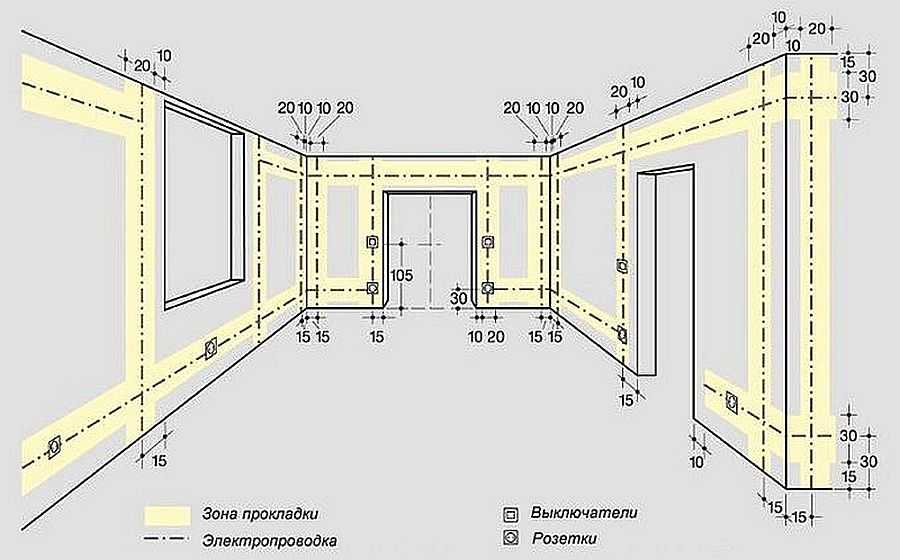

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила
При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:
- прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
- все места соединений должны быть сделаны в монтажных распределительных коробках;
- горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.
Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.
Способы соединения проводов
Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:
- Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их) - Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно - Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.
И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.
Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.
После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.
Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.
Определение точного местоположения розеток
Необходимо точно рассчитать, сколько розеток делать на кухне, но и определить наиболее удобное местоположение для этих важных элементов электросети. От правильности выбора места для монтажа зависит удобство в пользовании электрическими агрегатами, соответствие требованиям ТБ.
Помощь в точном определении точек подключения приборов окажет схематичный рисунок стен, у которых устанавливается кухонный гарнитур. Нужно отобразить на нем:
- все предметы мебели;
- встраиваемую и отдельно стоящую стационарную технику;
- примерное расположение рабочей утвари, электрических устройств для периодического использования.
Размещение розеток у кухонного гарнитура
Нахождение розетки на расстоянии около метра от агрегатов обеспечит удобную, безопасную эксплуатацию. Местоположение источников тока нужно рассчитать с точностью до сантиметра. Они должны находиться в зоне свободного доступа.
Вентиляция
Вам также следует продумать, как будут располагаться элементы кухни относительно вентиляции, и как будет расположена вытяжка.
Чаще всего воздуховод скрывают за навесным потолком, либо устанавливают над верхними шкафами кухни (см. рис. №7).
рис. 7
Продумайте также, как воздуховод следует подключить к шахте вентиляции.
Помните и о встроенной вентиляции, которая обычно идет в комплекте к технике (например, холодильнику). Вплотную к стене холодильник ставить нельзя, иначе вы не обеспечите достаточную работу вентиляции.
4. Газо- и водоснабжение
Подумайте о том, как будут располагаться газовые трубы по отношению к мебели. Счетчик должен быть установлен так, чтобы было удобно вовремя снимать показания с прибора.
Теперь немного о водоснабжении. Какая техника на вашей будущей кухне будет иметь доступ к воде? Наверняка вы решите дополнить кухонный гарнитур посудомоечной или стиральной машинами
Очень важно, чтобы эти приборы были расположены рядом с мойкой, и не пришлось удлинять шланги. В противном случае техника быстро придет в негодность, так как значительно увеличится нагрузка на насос (см
рис. №8).
Схема электропроводки на кухне
Кухня, из-за обильной оснащенности современными электроприборами, является главными потребителем в нашей квартире. И если приборов у вас много, двумя розетками лучше не ограничиваться. Тем более, что крайне желательно, даже необходимо автономное подключение освещение мойки и воздухоочистительных приборов.
Все ваши приборы будут подвергаться резким перепадам температуры, повышению уровня влажности стен, провода должны иметь двойную изоляцию и находится в пластиковых влагонепроницаемых трубках. Более того, на кухне следует использовать исключительно трехлинейные системы электроснабжения.
Разводка электропроводки на кухне
Проводка на кухне непременно должна быть разветвлена: отдельные розетки должны питать электроплиту, холодильник, бытовые приборы. Хорошо (особенно, если эти приборы вроде кофемашин и аэрогриля), чтобы каждой розетке сопутствовали собственные автоматический выключатель и УЗО.
Сегодня, когда во многих квартирах работают кондиционеры, напряжение в 220 В не способно обеспечить все приборы. Следовательно, в случае превышения общей мощности энергопотребителей всей квартиры показателя в 10кВТ, необходимо установить трехфазное (380 В) питание.
И еще. Прощаясь с электриком, который делал проводку, попросите его начертить план на котором будет указана схема электропроводки на кухне. Тогда с ремонтом без труда справится и другой мастер.
Розетки и выключатели на кухне
Никто не станет спорить с тем, что розетки и выключатели освещения – это тоже предметы интерьера. Приобретаются они обычно еще до начала электромонтажных работ.
Покупая розетки, нелишним будет позаботиться об их внешнем виде, даже если вы не планируете делать из кухни нечто впечатляющее.
Монолитные розетки (двойные либо тройные) обязательно должны быть расположены на безопасном расстоянии от рабочей поверхности и закреплены так, чтобы отключив один прибор, вы не нарушили питание других.
Следовательно, они будут однозначно на виду. К счастью, сегодня в продаже много «интерьерных» розеток, выполненных в художественном ключе, их не нужно стремиться скрыть.
То же относится и к выключателю, который однозначно должен быть у входа на кухню, причем на уровне опущенной руки. Если в доме есть дети, то и им тоже не придется спотыкаться в темноте.
И поскольку штепсели новых моделей кухонной техники – зарубежного производства, лучше покупать евророзетки. Электрифицируя со вкусом оформленную кухню, не нужно скупиться на розетки.
Например, две-три розетки уместны под кухонными полками, особенно открытыми. Полки можно расположить симметрично относительно розеток для вытяжки и мойки.
Любой электрик посоветует вам предпочесть керамические розетки (поскольку они не плавятся и не горят) либо из термоустойчивого пластика. А вот от удлинителей лучше отказаться.
Они создают слишком большие нагрузки на систему электроснабжения и, кроме того, подвержены возгоранию при попадании на них влаги, например, случайно пролитого сока.
Если вы будете обустраивать систему электропроводки на кухне самостоятельно, обязательно помните о том, что и для кухонной вытяжки, и для светильников, «привязанных» к рабочей поверхности, нужны раздельные ответвления.
Отдельные розетки, причем самого лучшего качества, должны быть предусмотрены для варочной поверхности и духового шкафа (если он не совмещен с электрической плитой).
Для гарантии безопасности розетки имеет смысл «утопить», то есть поместить в специально сделанное углубление (если вы не используете пластиковый короб для розетки).
Итак, работая над дизайн-проектом будущей кухни, вы должны в комплексе увидеть желаемое размещение мебели, и розеток, и источников дополнительного освещения.
Похожие материалы на сайте:
- Самонесущий изолированный провод — СИП
- Ремонт электропроводки
Управление освещением в кухне
Помимо размещения розеток нужно не забыть и про выключатели.
В кухне может располагаться:
- один выключатель света у двери (традиционный вариант)
- пара универсальных выключателей для управления светом с двух точек, например, один у входной двери, второй у окна
- отдельный выключатель для управления подсветкой рабочей зоны
С помощью выключателя можно управлять не только светом, но и любыми другими нагрузками, например, с помощью выключателя можно управлять вентилятором или любыми другими приборами небольшой мощности. Выключатель рассчитан на управление электрическими цепями, в которых протекает ток до 10А.
Как мы выполняем услугу
Некачественная установка, а также неправильное размещение розеток на кухне может негативно сказаться на эксплуатационных характеристиках дорогостоящего электрооборудования и, что еще хуже, спровоцировать угрозу безопасности жильцов. Поэтому лучше доверить эту работу профессионалам. Если же Вам необходим перенос розеток, мастера нашей компании сделают работу качественно и с гарантией. Подробнее об ] elektrikclub.ru/perenos-rozetok-na-kuhne
Наши мастера выполнят качественный монтаж розеток в кухонной зоне с соблюдением установленных норм и требований и с предоставлением гарантии на работы и материалы.
Правила и схема расположения розеток
Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:
- Крупной техники: электрическая духовка – от 2500 Вт;
- варочная поверхность – 1000-1500 Вт;
- посудомоечная машина – от 1000 Вт;
- стиральная машина – от 1500 Вт;
- водонагреватель – от 1500 Вт;
- холодильник – 200-1000 Вт;
- морозильная камера – 300 Вт.
Мелкой кухонной техники:
- микроволновая печь – от 800 Вт;
чайник электрический – от 500 Вт;
блендер – до 300 Вт;
кухонный комбайн – 1200-1500 Вт;
кофеварка – от 900 Вт.
Дополнительной техники, которая может присутствовать на кухне:
- телевизор – 200-330 Вт;
ноутбук – 50-75 Вт.
Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:
Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ
Мощность приборов можно уточнить в технических паспортах к ним.
Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.
Особенности обеспечения кухни электричеством
Наличие бытовых приборов с большой мощностью (чайник, варочная панель, кондиционер, вытяжка, посудомоечная машина) делает кухню помещением, которое отличается максимальным потреблением электрической энергии. По этой причине нельзя обойтись в комнате только 2-3 розетками и одним выключателем.
Схема электропроводки на кухне, которая предполагает монтаж лишь одной распределительной коробки, зачастую бывает малоэффективной. Она не справится с нагрузкой при включении всех кухонных приборов.
Для качественного функционирования проводки необходимо придерживаться следующих правил:
- Электрические приборы, которые имеют большую мощность, снабжаются отдельной линией и своим автоматом.
- Для осветительных приборов и розеток тянутся разные линии. Каждая ветвь должна быть оборудована отдельным устройством защитного отключения.
- Обязательное заземление розеток. Благодаря этому увеличивается срок эксплуатации сети и кухоннойтехники.
- При креплении только одной распределительной коробки (обычно это происходит в небольшой кухне) используется трехжильный кабель с сечением 4 мм².
На подготовительной стадии проводится расчет суммарной мощности всех приборов и составляется конкретная схема монтажа проводов. На основании этих данных и определяется, прокладка какого типа кабеля будет осуществляться.
При выборе кабеля учитывают мощность каждого прибора. Несмотря на это, лучше всего укладывать трехжильную проводку на кухне. При наличии теплого электрического пола схема разводки может выглядеть следующим образом:
- ветка для люстры и галогеновой подсветки возле мойки или варочной плиты;
- линия на теплый пол;
- ветка для приборов с небольшой мощностью (микроволновая печь, миксер, тостер, кухонный комбайн);
- отдельные линии для мощной техники (духовка, посудомоечная машина, варочная панель);
- ветка для двойной розетки (для вытяжки и холодильника).
Для качественной укладки проводки на кухне своими руками нам потребуются:
- кабель;
- распределительная коробка (или щит);
- розетки с подрозетниками и выключатели;
- УЗО;
- клеммники;
- алебастр и шпатель;
- гофрированные трубки;
- изолента;
- крепежи (саморезы, дюбель-гвозди и скобы);
- отвертки, пассатижи, бокорезы, нож;
- перфоратор;
- болгарка;
- индикатор;
- уровень;
- молоток и зубило.
Правила расположения розеток на кухне: фото, схемы и рекомендации
Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:
- холодильник – до 1 кВт;
- водонагреватель – от 1,5 кВт;
- варочная поверхность – от 1 до 1,5 кВт;
- стиральная машина – около 1,5 кВт;
- электрическая духовка – от 2,5 кВт.
Пример правильного расположения розетки для холодильника
Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.
Как правильно расположить розетки на кухне: основные правила
Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:
общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;
Схема расположения электрических розеток и выводов на кухне
- линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
- чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
- если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;
На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом
- согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
- еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.
Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок
Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт
Схема расположения розеток на кухне: принципы составления
Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему
Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса
От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.
Схема кухонной электропроводки для подключения бытовой техники
Размеры отверстия под розетки в фартуке
Стандартные размеры отверстий в фартуке из стекла (для пластиковых и МДФ фартуков размеры аналогичны):
одинарная электроточка – 70х70мм
блок из двух (2х) – 140х68мм
блок из трех (3х) – 210х68мм
блок из четырех (4х) – 280х68мм
блок из пяти (5х) – 350х68мм
Встречаются нестандартные гнёзда или другие электроприборы, встраиваемые в розеточные подстаканники: регуляторы теплого пола или блоки управления кондиционером, которые имеют бОльшие размеры и для их успешного монтажа делается точный замер по месту. Сюда же относятся вилки на 380V для электроплит старого образца.
Отверстие под розетку в фартуке из стекла можно вырезать на специальном оборудовании до закалки. Любая попытка сделать отверстие в готовом изделии приведет к взрыву изделия, и оно распадется на маленькие осколки.
На производстве используется ЧПУ для раскроя листового стекла, что позволяет точно сделать отверстия и вырезы на кухонном фартуке и успешно его смонтировать. Нанесение декоративных покрытий: покраски или УФ-печати — производится уже после обработки и закаливания стекла.
Розетки в кухонном фартуке из пластика или МДФ вырезаются при монтаже на объекте. Можно перенести координаты электроточки с помощью рулетки или использовать шаблон и лазерный уровень. Отверстие легко сверлится насадкой для дрели или перфоратора диаметром 68мм (D=68). Последующая сборка производится так же как и у стеклянных стеновых панелей.
Монтаж
Монтаж производится строго по разработанной схеме. Начинать нужно с рабочей поверхности, тоесть с фартука. По стене делаются отметки места расположения розетки, в соответствии с проведенной электропроводкой.
Затем перфоратором с круглой насадкой в стене на определенной высоте делаются отверстия, которые нужны для правильного монтажа. В это отверстие монтируется подрозетник и надежно там фиксируется. К подрозетнику подводится кабель и фиксируется согласно правилам подключения. Устанавливаются крышки. Готово, при правильном подключении всё уже должно работать.
Выдвижные модели устанавливаются в отверстие в столешнице. Подключаются такие блоки в установленную заранее розетку за кухонной мебелью.
Сделать проводку на кухне — это совершенно не сложно, при условии наличия подробной схемы проводки. Но если есть сомнения в собственных способностях, то лучше доверить это электрику, который сделает все по стандартам и минимизирует риск возгорания проводки.
Какие розетки лучше использовать?
Выбор розеток зависит не только от дизайна и планировки кухни, но и от особенностей их применения. В помещении для готовки уместны специальные изделия с повышенным уровнем влагозащиты – с силиконовыми мембранами (IP 44), оберегающими контакты в самой монтажной коробке. Такие изделия идут с крышками или шторками, благодаря которым мусор и брызги не попадают внутрь. Обычные накладные розетки применяются редко.
Если нужны дополнительные розетки на уже отремонтированной кухне, а портить стены или фартук не хочется, можно приобрести специальные выдвижные блоки и спрятать их в столешнице. При лёгком нажатии выезжает защитная деталь, открывающая доступ к сети. Ещё один вариант – накладная угловая электророзетка или угловой сетевой фильтр, которые устанавливаются под шкафчиком кухонного гарнитура.
Встроенные в столешницу изделия отлично смотрятся и практически незаметны, но неудобны для постоянного использования. Такие устройства полезны, когда нужно подключить прибор на короткое время (блендер, комбайн или миксер), а для электрического чайника такой вариант будет не столь выигрышным.
На фото удобный тройник, открывающийся при необходимости. Если он не используется, крышка остается закрытой.
