Как рассчитать объем и еще 3 параметра труб

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность	Рабочее давление, атм
До 5 этажей	2-4
9-10 этажей	5-7
От 10 и выше	12

На реальную величину давления влияют следующие факторы:

• Состояние и мощность оборудования, подающего теплоноситель.
• Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
• Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
• Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

• на подаче теплоносителя от источника и на выходе;
• перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
• на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально

Проведение расчетов

Следовательно, объем рассчитывается путем умножения площади внутреннего сечения трубы на ее длину.

Сечение трубопроводов чаще всего имеет форму круга, площадь которого равна произведению квадрата радиуса на число π = 3,14. Или, как вариант, произведению π на квадрат диаметра, поделенный на 4. Формула объема цилиндра (в нашем случае — воды) выглядит так:

Таким образом, объем воды в трубе равен произведению площади сечения на длину трубы в метрах. Полученная величина покажет количество воды в м3.

Рассмотрим, как рассчитать объем трубы не в кубометрах, а в литрах. Для расчета надо умножить ее объем на 1000, именно столько литров вмещает один кубометр. Можно сразу считать объем трубопровода в литрах, но для этого надо все измерения длины производить в дециметрах, площадь трубы также надо считать в квадратных дециметрах. Это неудобно и наверняка внесет путаницу, поэтому проще найти кубометры и умножить их на 1000. Посчитать объём трубы в м3 поможет рассмотренная формула или онлайн-калькулятор, которых много в сети Интернет. Все они действуют по единому принципу — в пустые графы надо внести свои данные, нажать кнопку, и система мгновенно выдаст правильный результат.

Площадь поперечного сечения

S = 0,785 × D2

При этом ситуация будет выглядеть несколько сложнее, чем это представляется поначалу. Дело в том, что для расчета нужен внутренний диаметр, который измеряется обычным штангенциркулем. Как найти объем жидкости, если неизвестна толщина стенок трубы, а доступен только наружный диаметр.

Если возможности измерить внутренний диаметр нет, то приходится либо использовать предполагаемое значение, либо делать два (или более) расчета, из которых выбирать наиболее подходящее значение.

Толщина стенок может составлять один или два миллиметра, для изделий большого диаметра толщина может быть до 5 мм. При большой длине объем трубопровода с толстыми стенками значительно отличается от объема тонкостенных труб. В некоторых ситуациях важно найти точное значение, например, рассчитывая количество теплоносителя в системе теплого пола, отопительном контуре дома

Для тех, кто затрудняется, как посчитать площадь трубы, создан онлайн-калькулятор (и не один). Его легко отыскать в сети Интернет и, подставляя в окошечки программы собственные данные, легко и быстро получить необходимые значения.

Сколько жидкости в системе

Рассмотрим, как посчитать количество воды или иной жидкости во всей системе. Самый простой вариант — вычислить площадь сечения и умножить ее на суммарную длину трубопровода. Однако систем, состоящих из одних только труб, не бывает. Кроме того, трубопроводы тоже разные, что способно изменить искомое значение в большую или меньшую сторону.

• трубопроводы;
• радиаторы, конвекторы или иные нагревательные приборы;
• задвижки, шаровые краны, прочая запорная аппаратура.

Если речь идет о системе частного дома, то в расчет придется принимать дополнительные элементы:

• котел отопления;
• расширительный бак;
• система теплого пола (если она есть);
• коллектор отопления, регулировочный узел;
• фитинги, переходники и прочие дополнительные элементы.

Таким образом рассчитывается вместимость всех участков трубопроводов. Внутреннюю емкость фитингов можно найти в сети или вычислить самостоятельно.

Для узлов регулировки, коллекторов и прочих приборов данные указываются в документации: техническом паспорте, руководстве пользователя или иных сопроводительных документах. Объем всей системы является суммой габаритов всех ее элементов.

Внутренний объем

Существенно облегчает расчет расчет объема воды в 1 метре трубы таблица, приведенная ниже. Она содержит параметры трубопроводов и объемы 1 и 10 погонных метров. Значения приведены именно в литрах, поскольку большинство проблем возникает именно на стадии перевода кубометров в литры. Вместо того, чтобы мучиться с калькулятором и считать количество воды в 1 погонном метре, таблица сразу выдает нужное значение, необходимо лишь измерить внутренний диаметр. Если это сделать невозможно, система собрана и уже функционирует, то можно вычесть из имеющегося диаметра 2 или 4 мм и найти необходимое значение.

Из таблицы можно получить данные о всех существующих типоразмерах труб с внутренним диаметром от 4 до 1000 мм. Это самые распространенные варианты, а другие вряд ли могут понадобиться. Данные достаточно точны, и могут обеспечить вполне качественный подсчет параметров системы или отдельной трубы.

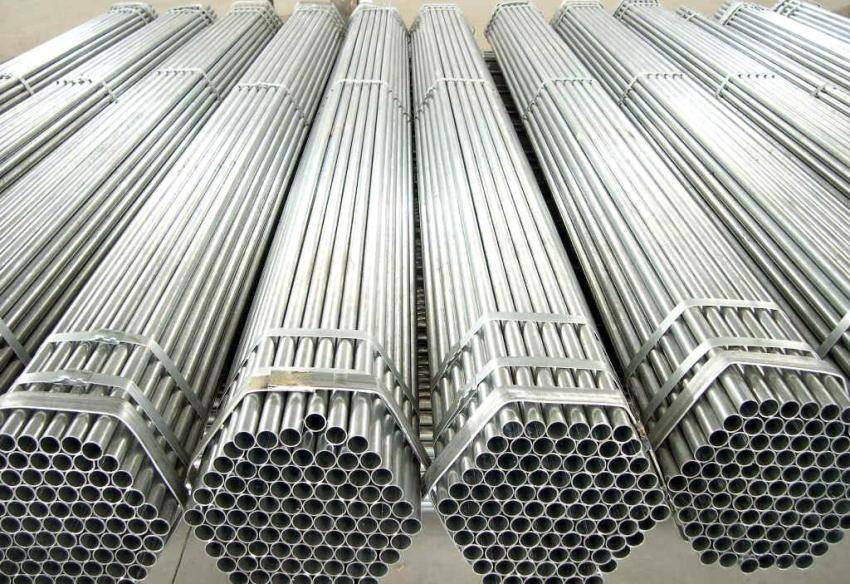

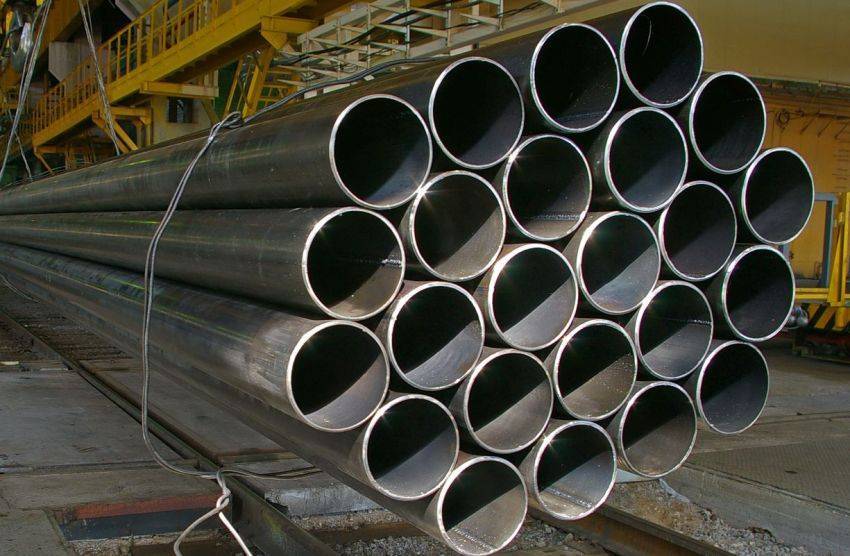

Способы определения веса стальных электросварных труб

Масса электросварной детали зависит от нескольких факторов. В первую очередь стоит отметить такой показатель, как удельная плотность материала. Безусловно, важную роль играют и геометрические параметры детали. Наиболее важные из них:

• диаметр (для круглых деталей);
• ширина и высота (для профилированного проката);
• толщина;

Универсальный метод определения массы электросварной трубы – использование формул

длина.

Плотность данного материала – постоянная величина, соответствующая числу 7850 м³. Для определения веса электросварных труб применяются такие методы:

• формулы;
• таблицы;
• онлайн-калькуляторы.

Каждый из вышеуказанных способов предполагает получение значения, которое не является идеальным. На итоговый результат, являющийся приблизительным, оказывают влияние некоторые факторы. Например, фиксированная величина плотности (7850 м³) используется для вычисления удельной массы всех разновидностей стальных труб. Однако для каждого типа деталей применяются различные марки стали. Таким образом, фиксированная величина оказывает влияние на конечный результат, который отличается от фактического.

Масса электросварной трубы напрямую зависит от удельной плотности материала

Разница в плотности разных марок стали не сильно ощущается при расчете, если объем партии недостаточно большой. В таблицах стальных электросварных труб вес также является приблизительным. К тому же итоговые результаты, содержащиеся в таблицах, нередко округляются (для удобства).

Еще одна причина приблизительности расчетов заключается в том, что для проведения вычислений применяют идеальные габаритные параметры. Они, как правило, отличаются от фактических, так как не учитывают закруглений в углах труб. Закругление как параметр может присутствовать у профильных труб. Сколько весит такое изделие? Лучше всего для ответа на этот вопрос воспользоваться таблицей или онлайн-калькулятором. Это позволит сэкономить время.

Реальная деталь отличается аккуратностью сварочных швов. Такие швы могут иметь разные наплывы металла. Еще один фактор, оказывающий влияние на неточность расчетов, – производственные допуски. Универсальный метод определения массы – использование формул. Но чаще всего этот вариант не оправдывает себя, так как не каждый человек сможет провести сложный расчет, учитывающий применение множества вспомогательных геометрических и физических параметров.

Для проведения вычислений массы электросварной трубы применяют идеальные габаритные параметры

Расчет объема воды, находящейся во всей системе

Для определения такого параметра, необходимо в формулу подставить значение внутреннего радиуса. Однако сразу появляется проблема. А как рассчитать полный объем воды в трубе всей отопительной системы, в которую входят:

• Радиаторы;
• Расширительный бачок;
• Котел отопления.

Сначала рассчитывается объём радиатора. Для этого открывается его технический паспорт и выписывается значения объема одной секции. Этот параметр умножается на число секций в конкретной батарее. Например, одна равен 1,5 литрам.

Когда установлен биметаллический радиатор, это значение намного меньше. Количество воды в котле можно узнать из паспорта устройства.

Для определения объема расширительного бака, его заполняют измеренным заранее, количеством жидкости.

Очень просто определяется объём труб. Имеющиеся данные для одного метра, определенного диаметра, нужно просто умножить на длину всего трубопровода.

Заметим что в глобальной сети и справочной литературе, можно увидеть специальные таблицы. Они показывают ориентировочные данные изделия. Погрешность приведенных данных достаточно мала, поэтому приведенные в таблице значения, можно смело использовать для вычисления объема воды.

Надо сказать, что при расчете значений, нужно учитывать некоторые характерные отличия. Металлические трубы, имеющие большой диаметр, пропускают количество воды, значительно меньше, чем такие же полипропиленовые трубы.

Причина кроется в гладкости поверхности труб. У стальных изделий она выполнена с большой шероховатостью. ППР трубы не имеют шероховатости на внутренних стенках. Однако при этом стальные изделия имеют больший объем воды, чем в других трубах, одинакового сечения. Поэтому чтобы убедиться, что расчет объема воды в трубах произведен верно, нужно несколько раз перепроверить все данные и подкрепить результат онлайн-калькулятором.

Теория:

Емкость может иметь цилиндрическую форму либо форму параллелепипеда.

Расчет объема цилиндра по высоте и диаметру производится по формуле: V = π · d 2 /4h,

V – объем цилиндра,

π – число пи, π ≈ 3,1415926535,

d – диаметр цилиндра,

h – высота цилиндра.

Расчет объема параллелепипеда производится по формуле: V = a · b · c,

V – объем параллелепипеда,

а, b, c – стороны параллелепипеда.

1 кубический метр (м 3 ) = 1 000 литров.

• ← Расстояние от Земли до Солнца
• Перигей →

Востребованные технологии

• Концепция инновационного развития общественного производства – осуществления Второй индустриализации России на период 2017-2022 гг. (105 869)
• Экономика Второй индустриализации России (101 420)
• Программа искусственного интеллекта ЭЛИС (22 555)
• Метан, получение, свойства, химические реакции (15 832)
• Мотор-колесо Дуюнова (15 056)
• Гидротаран – самодействующий энергонезависимый водяной насос (14 407)
• Природный газ, свойства, химический состав, добыча и применение (13 882)
• Крахмал, свойства, получение и применение (13 468)
• Прямоугольный треугольник, свойства, признаки и формулы (13 018)
• Целлюлоза, свойства, получение и применение (11 870)
• Пропилен (пропен), получение, свойства, химические реакции (11 602)
• Этилен (этен), получение, свойства, химические реакции (11 123)
• Бутан, получение, свойства, химические реакции (9 805)
• Оксид алюминия, свойства, получение, химические реакции (9 339)
• Оксид железа (III), свойства, получение, химические реакции (9 113)

О чём данный сайт?

Настоящий сайт посвящен авторским научным разработкам в области экономики и научной идее осуществления Второй индустриализации России.

Он включает в себя: – экономику Второй индустриализации России, – теорию, методологию и инструментарий инновационного развития – осуществления Второй индустриализации России, – организационный механизм осуществления Второй индустриализации России, – справочник прорывных технологий.

Мы не продаем товары, технологии и пр. производителей и изобретателей! Необходимо обращаться к ним напрямую!

Мы проводим переговоры с производителями и изобретателями отечественных прорывных технологий и даем рекомендации по их использованию.

О Второй индустриализации

Осуществление Второй индустриализации России базируется на качественно новой научной основе (теории, методологии и инструментарии), разработанной авторами сайта.

Конечным результатом Второй индустриализации России является повышение благосостояния каждого члена общества: рядового человека, предприятия и государства.

Вторая индустриализация России есть совокупность научно-технических и иных инновационных идей, проектов и разработок, имеющих возможность быть широко реализованными в практике хозяйственной деятельности в короткие сроки (3-5 лет), которые обеспечат качественно новое прогрессивное развитие общества в предстоящие 50-75 лет.

Та из стран, которая первой осуществит этот комплексный прорыв – Россия, станет лидером в мировом сообществе и останется недосягаемой для других стран на века.

Подбор диаметра труб отопления — Teplopraktik

Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.

Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.

Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.

Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	39	1,5 дюйма (40мм)	50	50
40	35	1,5 дюйма (40мм)	50	50
30	30	1,25 дюйма (32мм), дюйм с четвертью)	40	40
20	25	1 дюйм (25мм)	32	32
15	21	1 дюйм (25мм)	32	32
12	19	3/4 дюйма (20мм)	25	25
10	17	3/4 дюйма (20мм)	25	25
8	16	3/4 дюйма (20мм)	25	25
6	14	1/2 дюйма (15мм)	20	20
5	12	1/2 дюйма (15мм)	20	20
4	11	1/2 дюйма (15мм)	20	20
3	10	3/8 дюйма (10мм)	16	16
2	8	3/8 дюйма (10мм)	16	16
1	6	3/8 дюйма (10мм)	16	16

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
50	55	2 дюйма (50мм)	63	63
40	48	2 дюйма (50мм)	63	63
30	43	2 дюйма (50мм), либо 1,5 дюйма (40мм)	63	63
20	35	1,5 дюйма (40мм)	50	50
15	30	1,25 дюйма (32мм)	40	40
12	27	1,25 дюйма (32мм)	40	40
10	25	1 дюйм (25мм)	32	32
8	22	1 дюйм (25мм)	32	32
6	19	3/4 дюйма (20мм)	25	25
5	17	3/4 дюйма (20мм)	25	25
4	16	1/2 дюйма (15мм)	20	20
3	13	1/2 дюйма (15мм)	20	20
2	11	1/2 дюйма (15мм)	16	16
1	8	1/2 дюйма (15мм)	16	16

Тепловая нагрузка, кВт	Необходимый внутренний диаметр трубы, мм	Подбор трубы для необходимого внутреннего диаметра:
ВГП стальные	Полипропилен	Сшитый полиэтилен
30	48	2 дюйма (50мм)	63	63
20	39	1,5 дюйма (40мм)	50	50
15	34	1,5 дюйма (40мм)	50	50
12	30	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
10	28	1,25 дюйма (32мм), (дюйм с четвертью)	40	40
8	25	1 дюйм (25мм)	32	32
6	21	3/4 дюйма (20мм)	25	25
5	19	3/4 дюйма (20мм)	25	25
4	17	3/4 дюйма (20мм)	25	25
3	15	3/4 дюйма (20мм))	25	25
2	12	1/2 дюйма (15мм)	20	20
1	10	1/2 дюйма (15мм)	20	20

Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.

Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.

Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.

В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.

teplopraktik.ru

Калькулятор расчета объема и площади трубы

Инструкция для калькулятора онлайн расчета площади и объема трубы

Все параметры указываем в мм

L – Труба в длину.

D1 – Диаметр по внутренней части.

D2 – Диаметр по внешней части трубы.

При помощи данной программы, Вы сможете рассчитать объем воды или другой любой жидкости в трубе.

Для точного вычисления объема системы отопления к полученному результату необходимо прибавить объем отопительного котла и радиаторов. Как правило, эти параметры указаны в паспорте на изделии.

По результатам подсчетов, Вы узнаете объем трубопровода общий, на погонный метр, площадь поверхности трубы. Как правило, площадь поверхности применяется для подсчета требуемого количества лакокрасочного материала.

При вычислении необходимо указать наружный и внутренний диаметр трубопровода и его длину.

Программа выполняет вычисления поверхности труб по следующей формуле P=2*π*R2*L.

Вычисления объема трубы выполняется по формуле V=π*R1^2*L.

Где,

L— длина трубопровода.

R1— внутренний радиус.

R2— наружный радиус.

Как правильно выполняются вычисления объема тел

Расчет объема цилиндра, труб и других физических тел – классическая задача из прикладной науки и инженерной деятельности. Как правило, данная задача не является тривиальной. Согласно аналитическим формулам для вычисления объема жидкостей в различных телах и емкостях может оказаться очень затруднительным и громоздким. Но, в основном объем простых тел можно вычислить достаточно просто. К примеру, при помощи нескольких математических формул Вы сможете определить объем трубопровода. Как правило, количество жидкости в трубах определяется значением м3 или метры кубические. Однако в нашей программе, Вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.

Полезная информация

Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймам (1″,2″) или его долях (1/2″, 3/4″). За 1″ согласно общепринятым меркам принимают 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в усиленном (с двойной стенкой) или в обычном исполнении.

Для усиленного и обычного трубопровода внутренние диаметры отличаются от стандартных – 25,4 миллиметра: так в усиленном, этот параметр составляет 25,5 миллиметров, а в стандартном или обычном – 27,1 миллиметр. Отсюда следует, что незначительно, но эти параметры отличаются, что тоже следует учесть при выборе труб для отопления или водоснабжения. Как правило, специалисты не особо вникают в эти подробности, так как для них важным условием является — Ду (Dn) или условный проход. Данная величина является безразмерной. Этот параметр можно определить с помощью специальных таблиц. Но нам не стоит вникать в эти подробности.

Стыковка различных стальных труб, размер которых представлен в дюймах с алюминиевыми, медными, пластиковыми и другими, данные которых представлены в миллиметрах, предусмотрены специальные переходники.

Как правило, данный вид расчета труб необходим в процессе вычисления размера расширительного бачка для отопительной системы. Объем воды в системе обогрева комнаты или дома, рассчитывается с помощью нашей программы в онлайн-режиме. Однако, зачастую, этими данными неопытные специалисты просто пренебрегают, что не стоит делать. Так как, для эффективного функционирования отопительной системы нужно учесть все параметры, чтобы правильно выбрать котел, насос и радиаторы. Также немаловажным объем жидкости в трубопроводе будет в том случае, когда вместо воды будет использовать антифриз в системе обогрева, который является достаточно дорогим и переплаты в этом случае будут излишни.

Чтобы определить объем жидкости необходимо правильно замерять наружный и внутренний диаметр трубопровода.

Важно! Не стоит пренебрегать результатами расчета при проектировании отопительной системы. В противном случае Вы рискуете не правильно выбрать котел по мощности, который будет неэффективным и неэкономичным в процессе эксплуатации, и как следствие помещения будут плохо обогреваться. Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла

Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла

К примеру, у Вас котел на 4 кВт, отсюда получаем объем всей системы равен 60 литров (4х15)

Мы привели точные значения объема жидкости для разных радиаторов в системе отопления.

Объем воды:

• старая чугунная батарея в 1 секции – 1,7 литра;
• новая чугунная батарея в 1 секции – 1 литр;
• биметаллический радиатор в 1 секции – 0,25 литра;
• алюминиевый радиатор в 1 секции – 0,45 литра.

Заключение

Как вычислить площадь поперечного сечения трубы

Для круглой трубы площадь поперечного сечения рассчитывается с использованием площади круга по следующей формуле:

Sтр = ∏ х R2;

Где:

1. R – внутренние радиус трубы;
2. ∏ – постоянная величина 3,14.

Пример:

S_тр Ø = 90 мм, или R = 90 / 2 = 45 мм или 4,5 см. Согласно формуле, S_тр = 2 х 20,25 см2 = 40,5 см2, где 20,25 – это 4,5 см в квадрате.

Параметры трубопровода

Площадь сечения профилированной трубы S_пр нужно рассчитывать по формуле, применяемой для вычисления площади прямоугольной фигуры:

S_пр = a х b;

Где:

a и b – стороны прямоугольной профилированной трубы. При сечении трубопровода 40 х 60 мм параметр S_пр = 40 мм х 60 мм = 2400 мм2 (20 см₂, или 0,002 м₂).

Как рассчитать объем воды в водопроводной системе

Для расчета объема трубы в литрах в формулу следует подставлять внутренний радиус, но это не всегда возможно, например, для радиаторов сложной формы или расширительной емкости с перегородками, для отопительного котла. Котел отопления.

Поэтому сначала нужно узнать объем изделия (обычно из технического паспорта или другой сопроводительной документации). Так, у чугунного стандартного радиатора объем одной секции равен 1,5 л, для алюминиевых – в зависимости от конструкции, вариантов которых может быть достаточно много.
Геометрические параметры алюминиевых радиаторов

Узнать объем расширительного бачка (как и других нестандартных емкостей любого назначения) можно, залив в него заранее измеренный объем жидкости. Для подсчетов объема любой трубы нужно измерить ее диаметр, затем вычислить объем одного погонного метра, и умножить результат на длину трубопровода.

В справочной литературе, предназначенной для регламентирования параметров труб, приведены таблицы со значениями, которые нужны для расчетов объемов труб и других изделий. Эта информация является ориентировочной, но достаточно точной для того, чтобы использовать ее на практике. Выдержка из такой таблицы приведена ниже, и она пригодится для домашних расчетов:

Ø внутр, мм	Vвнутр 1 погонного метра трубы, л	Vвнутр 10 погонных метров трубы, л
4,0	0,0126	0,1257
5,0	0,0196	0,1963
6,0	0,0283	0,2827
7,0	0,0385	0,3848
8,0	0,0503	0,5027
9,0	0,0636	0,6362
10,0	0,0785	0,7854
11,0	0,095	0,9503
12,0	0,1131	1,131
13,0	0,1327	1,3273
14,0	0,1539	1,5394
15,0	0,1767	1,7671
16,0	0,2011	2,0106
17,0	0,227	2,2698
18,0	0,2545	2,5447
19,0	0,2835	2,8353
20,0	0,3142	3,1416
21,0	0,3464	3,4636
22,0	0,3801	3,8013
23,0	0,4155	4,1548
24,0	0,4524	4,5239
26,0	0,5309	5,3093
28,0	0,6158	6,1575
30,0	0,7069	7,0686
32,0	0,8042	8,0425

Параметры пластиковых труб

Материал, из которого изготавливаются трубы для водопровода или канализации, может быть разным, соответственно, характеристики труб тоже будут отличаться. Стальные трубы, например, которые имеют большой внутренний диаметр, пропустят намного меньшее количество воды, чем аналогичные трубы из пластика или пропилена.

Это происходит из-за разной гладкости внутренней поверхности трубы – у железных изделий она намного меньше, а ППР и ПВХ трубы не имеют шероховатостей на внутренних поверхностях. Но металлические трубы помещают в себя больший объем жидкости, чем изделия из других материалов с одинаковым внутренним сечением. Поэтому все расчеты для труб из разных материалов необходимо проверять, и сделать это можно как в онлайн калькуляторе, так и в настольной компьютерной программе, специально для этого предназначенной.
Десктопная программа для расчетов объема

Условный проход	Наружный диаметр	Толщина стенки труб	Масса 1 м труб, кг
Легких	Обыкновенных	Усиленных	Легких	Обыкновенных	Усиленных
6	10,2	1,8	2,0	2,5	0,37	0,40	0,47
8	13,5	2,0	2,2	2,8	0,57	0,61	0,74
10	17,0	2,0	2,2	2,8	0,74	0,80	0,98
15	21,3	2,35	–	–	1,10	–	–
15	21,3	2,5	2,8	3,2	1,16	1,28	1,43
20	26,8	2,35			1,42	–
20	26,8	2,5	2,8	3,2	1,50	1,66	1,86
25	33,5	2,8	3,2	4,0	2,12	2,39	2,91
32	42,3	2,8	3,2	4,0	2,73	3,09	3,78
40	48,0	3,0	3,5	4,0	3,33	3,84	4,34
50	60,0	3,0	3,5	4,5	4,22	4,88	6,16
65	75,5	3,2	4,0	4,5	5,71	7,05	7,88
80	88,5	3,5	4,0	4,5	7,34	8,34	9,32
90	101,3	3,5	4,0	4,5	8,44	9,60	10,74
100	114,0	4,0	4,5	5,0	10,85	12,15	13,44
125	140,0	4,0	4,5	5,5	13,42	15,04	18,24
150	165,0	4,0	4,5	5,5	15,88	17,81	21,63

Если схема вашего трубопровода имеет свою специфику, рассчитать точные параметры для требуемого расхода жидкости можно по формулам, которые приведены выше.

Пример расчета объема металла в трубе

Рассмотрим пример расчета объема металла в трубе. Пусть имеется труба с внешним диаметром 10 см и толщиной стенки 1 см. Необходимо найти объем металла, используемого для изготовления данной трубы.

Для проведения расчета воспользуемся формулой для нахождения объема цилиндра: V = π * (R_внешн2 — R_внутр2) * h, где V — объем, π — математическая константа π (пи), R_внешн — радиус внешнего диаметра, R_внутр — радиус внутреннего диаметра, h — высота трубы.

В данном примере диаметр трубы равен 10 см, что означает, что радиус внешнего диаметра будет равен 5 см, а радиус внутреннего диаметра (равный внешнему диаметру минус толщина стенки) будет равен 4 см.

Пусть высота трубы равна 20 см. Подставляя значения в формулу, получаем: V = 3.14 * (52 — 42) * 20 = 3.14 * (25 — 16) * 20 = 3.14 * 9 * 20 = 564 см3.

Таким образом, объем металла, используемого для изготовления данной трубы, составляет 564 см3.

Расчёт объёма трубы

Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.

Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.

Определим площадь сечения трубы

Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:

S = R2 х Пи

Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.

Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:

1. Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
2. Возводим 4,5 в квадрат, получается 2,025 см2.
3. Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.

Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.

Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.

Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе

Формула расчёта объёма трубы

Рассчитать объём трубы в м3, можно воспользовавшись формулой:

 V = S х L

То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).

К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:

S = 3,14 х (0,5 / 2) = 0,0625 кв.м.

Итоговый результат будет следующим:

V = HS = 2 х 0,0625 = 0,125 метра куб.

H — толщина стенки

Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2

Объём водопровода в литрах

Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.

Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.

Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.

Делаем выводы

Их, собственно, несколько.

• различные методики расчёта веса 1 м трубы дают достаточно заметный разброс результатов. Это не критично с точки зрения запаса прочности металлоконструкций: данная характеристика стали в любом случае с избытком покроет отклонения от рассчитанной массы одного метра трубного проката. Однако при закупке большой партии труб можно ошибиться по метражу в меньшую или большую сторону. А это вызовет необходимость повторной закупки либо приведёт к перерасходу бюджета;
• делая закупку труб, целесообразнее опираться на цифры, представленные в ГОСТе. Тогда при возникновении спорной ситуации ваши аргументы будут более убедительными. Например, в нормативном документе сказано, что в тонне стального трубного проката должно быть 110 метров труб, а там оказалось 120. В таком случае можно предположить, что производитель в целях экономии пренебрёг требованиями стандартов. Впрочем, здесь не исключён и человеческий фактор.

Если докупать трубы всё-таки придётся и эта процедура не связана с большими сложностями, из соображений экономии лучше принимать во внимание минимальное из расчётных значений веса
