Как установить газлифт на кухонный шкаф?

Откидные подъемные механизмы для шкафов с выносом

Европейские бренды, производящие фурнитуру, продают настолько крепкие детали, обладающие солидной несущей способностью, что их используют все чаще для отношения дверец весьма и весьма высоких. Если вы будете откидывать такие дверцы просто так, то вам придется сильно напрягаться для того, чтобы ее закрыть, так как нижний передний край фасада будет смотреть по направлению вверх.

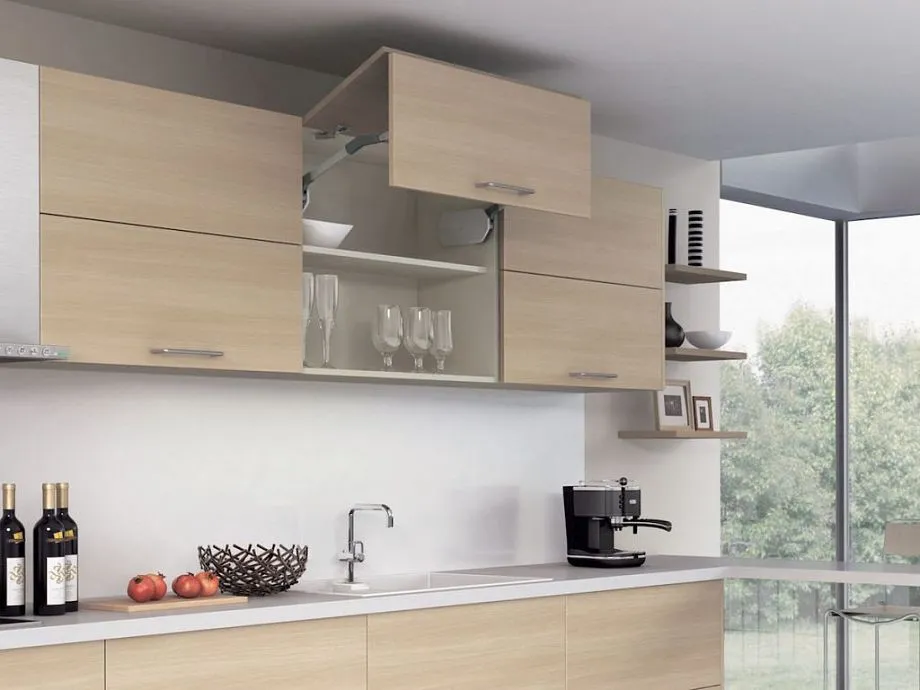

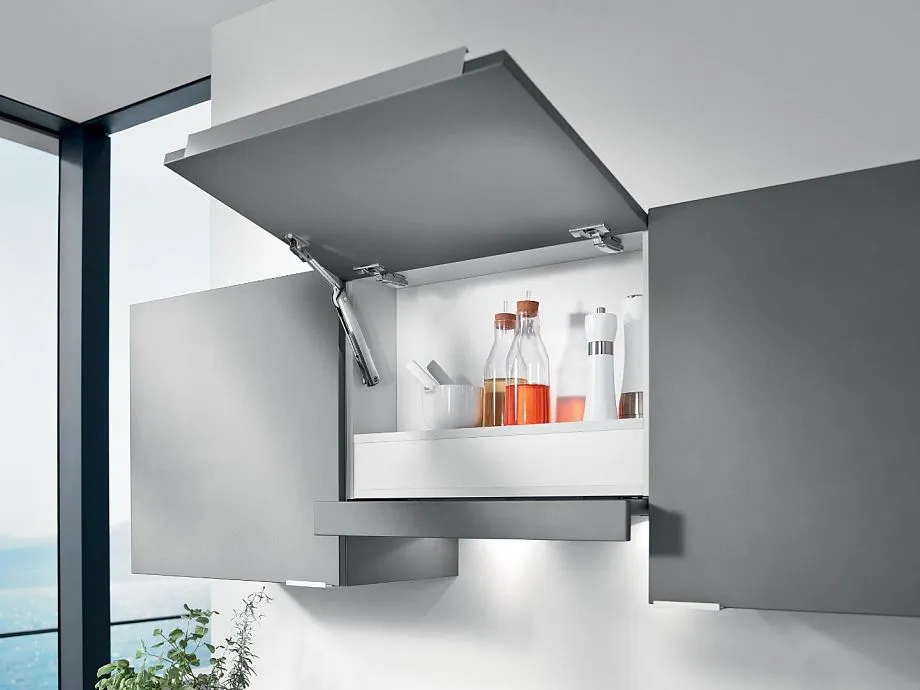

Откидной подъемный механизм для шкафа с выносом

Чтобы этого не произошло, используйте механизм, который верхнюю переднюю часть фасада станет заводить как-бы вглубь шкафчика (делать вынос), обеспечивая вам в дальнейшем куда более удобное и комфортное взаимодействие с антресолями кухонного гарнитура. Особенно это актуально в том случае, когда вы оснащаете фасад, высота которого составляет более 30-40 сантиметров.

Данное решение выглядит весьма красиво и стильно

Недостаток у механизмов представленного типа имеется лишь один единственный: высота. Так, даже при заводе торца вглубь шкафчика, если вы – маленькая, хрупкая девушка или мужчина, имеющий средний рост, то вам придется, если не подпрыгивать высоко вверх, чтобы опустить фасад антресольного кухонного шкафчика, то вставать на носочки или вытягиваться вверх. И даже в этом случае вы сможете только зацепить дверцу, и, если получится, потянуть на себя и закрыть.

Устройство газлифта

Кронштейн, служащий для поднимания или опускания дверцы ящика и фиксации ее в таком положении называется газлифтом. Механизм газлифт для кухни, показанный на фото, включает в себя:

• корпус, заполненный газом, чаще всего — азотом;
• шток, движущийся в корпусе;
• подшипники скольжения, обеспечивающие равномерность и плавность движения штока;
• комплектующие, обеспечивающие герметичность конструкции: втулка, сальник, пыльник, уплотнитель.

В корпусе и на конце штока находятся крепежные детали. С их помощью корпус крепится ко внутренней поверхности стенки мебели, а шток — к дверце. Возможно другое исполнение, но принцип действия остается везде одинаковым.

Разновидности газлифтов

Газовые лифты и виды газовых амортизаторов имеют отличия, исходя из применения.

В зависимости от направления открывания дверок фасада газовые лифты делятся на подъемные и секретерные:

1. Газлифт прямого действия. В подобных системах изначальное положение стержня всегда растянуто по длине. Система часто используется в мебельном производстве на фасадах открывающихся верх.
2. Газовый лифт обратного действия — секретерный механизм. В такой конструкции шток выдвигается при открытии дверки вниз.

Есть три основных положения для открытия по отношению к стенке шкафа — это 110°, 90° и 70°. Этот угол задается, согласно  приложенной инструкции, установочными размерами в определенном диапазоне.

Устройства различаются и по показателям давления в баллоне:

• 50H,
• 80H,
• 100H,
• 120H.

К тому же, различие есть и в длине самого цилиндра и поршня:

• 164 мм,
• 244 мм,
• 355 мм.

По структуре механизма газовые лифты для мебели бывают:

1. Фрикционные (их еще называют пошаговыми) — это самые простые. Используя их, достаточно слегка потянуть дверку, чтобы она открывалась и зафиксировалась в нужном положении.
2. Автоматические. Это более дорогостоящие технологичные современные подъемные механизмы. Работают они на электроприводах. При использовании данного механизма достаточно слегка прижать створку двери, чтобы она открылась. Закроется же она автоматически после истечения заданного времени.

Расчет нагрузки газлифта относительно размера и веса фасада

Перед установкой механического устройства на кухонный шкаф необходимо точно рассчитать и соотнести следующие рабочие параметры:

Габариты газлифта. Определяется, когда шток полностью выдвинут. Диапазон стандартных размеров включает следующие варианты: 164 мм, 247 мм, 355 мм. Это позволяет подобрать систему практически под любой размер мебели.
Размеры фасада

Важно измерить высоту шкафа. Обычно стандартная высота кухонных шкафов с открытием сверху составляет 360 мм

Для этого варианта используется газлифт длиной 355 мм.
Вес двери шкафа со всеми аксессуарами и украшениями. Параметр нужен для расчета мощности газлифта.
Давление в цилиндре, определяющее степень сжатия пружины. Этот показатель измеряется в Ньютонах (Н) и пишется на корпусе механизма и в техническом паспорте к нему. Производители выпускают механизмы со следующим диапазоном давления: 50Н, 60Н, 80Н, 100Н, 120Н, 140Н, 160Н, 200 Н. Для расчета необходимого давления умножьте вес двери на 10 Н. Например, вес двери 6 кг; итак 6 × 10 = 60 Н — это должна быть мощность газлифта для фасада весом 6 кг. Выбирать для светлого фасада мощную систему не стоит, иначе дверь закроется слишком резко.

Если для кухонного фасада выбрать не тот газлифт, срок его службы сократится примерно вдвое.

Регулировка газлифта

Στην ανοικτή θέση, μια πρόσοψη εξοπλισμένη με gaslift μπορεί να λάβει τρεις θέσεις — 90, 70 και 110 μοίρες σε σχέση με την πλευρά του ντουλαπιού. Για να τοποθετήσετε τον ανελκυστήρα αερίου με τον πιο αποτελεσματικό τρόπο, θα πρέπει να λάβετε υπόψη το ύψος σας και το ύψος στο οποίο είναι τοποθετημένα τα έπιπλά σας.

Το πρώτο πράγμα που πρέπει να κάνετε είναι να κάνετε ένα σημάδι στο μπροστινό μέρος. Για να ανοίξει στις 70 μοίρες, πρέπει να σημειώσετε 10 εκατοστά κάτω από την επάνω άκρη, 9 εκατοστά για τη θέση 90 μοιρών και 8 εκατοστά για τη θέση 110 μοιρών. Μπορεί να υπάρχει σφάλμα 5 μοιρών.

Είναι επίσης δυνατή η ρύθμιση της γωνίας κλίσης χωρίς σήμανση και με μεγαλύτερη ακρίβεια. Ο κύλινδρος ανύψωσης αερίου έχει εσωτερικό σπείρωμα. Στρέφοντας τον κύλινδρο, θα κατεβάζουμε και θα ανεβάζουμε την πρόσοψη στο επιθυμητό επίπεδο.

Аналоги газлифтов

Допустим, Вам не нравятся газлифты и Вы хотите что-то другое. Да,
есть аналогичные системы для горизонтального открывания мебельных
фасадов. Но аналогичны эти системы не по принципу работы, а по
компактности. Единственно, что стоят они дороже, ведь всё-таки
газлифт это бюджетный вариант открывания и фиксации фасада.

Рассмотрим два таких достойных механизма

 Механизм подъемный/откидной KLOK

Кто первый произвёл этот механизм для горизонтального открывания
мы не знаем, но в своё время он запомнился нам, как продукт от
такого производителя, как Huwil и известен
под названием подъёмный механизм Huwilift Duo Standard. Сейчас, кто
только не выпускает подобные механизмы.

Рис. 17. Подъёмный механизм Huwilift Duo Standard

Рис. 18. Схема монтажа подъёмного механизма Huwilift Duo при разных углах открывания Standard

KLOK выдерживает
нагрузки до 12 кг при фиксации фасада в любом положении и до 15 кг при фиксации фасада при максимальном угле открывания.
Механизм, как и газовый лифт
универсальный, то есть нет разделения на правый и левый, также легко устанавливается/снимается с осей креплений,
кроме того
сила механизма регулируется шестигранным ключом и работа его
бесшумная.

Рис. 19. Подъёмный механизм KLOK от Ferrari, найдите отличия

Рис. 20. Подъёмный механизм KLOK работа на подъем

Рис. 21. Подъёмный механизм KLOK работа на откидывание

Рис. 22. Схема монтажа подъёмного механизма KLOK

Механизм подъемный
Aventos HK-XS

Механизм подъемный Aventos HK-XS можно устанавливать в корпусах с небольшой внутренней
глубиной с одной или двух сторон. Подъемник подходит для корпусов высотой от 240 мм до 600 мм,
ширина корпуса зависит от коэффициента мощности. Внутренняя глубина
для монтажа механизма составляет минимум 100 мм.

	Подъемники Авентос – расскажем просто о сложном Мы расскажем просто о механизмах для подъема кухонных дверей под названием Авентос. Выделяют две группы Авентосов: для подъема складных дверей с единственным представителем под названием Авентос HF и группы разнообразных подъемников для цельных фасадов.

Рис. 23. Механизм подъемный Aventos HK-XS

Рис. 24. Схема монтажа подъемного механизма Aventos HK-XS

В интересной табличке снизу подобрана остальная информация по
подъемным механизмом Aventos HK-XS.

Рис. 25. Информация по подбору силового механизма Aventos HK-XS

Читайте далее: Газлифт мебельный, что это и особенности монтажа Какие навесы для кухонных дверей мы использовали Как просто закрепить стекло на фасаде Как сделать тумбу с выдвижной корзиной для моющих Как сделать кухонную тумбу с выдвижными ящиками на метабоксах Установка врезной кухонной мойки своими руками Делимся опытом установки газовой варочной поверхности Установка кухонной вытяжки и монтаж вентиляционных каналов Подъемники Авентос

Популярные производители газовых лифтов

Выбирая мебельную фурнитуру обязательно обратите внимание на лучшие модели и ее производителя. Помните, что именно от надежности производителя зависит качество и срок эксплуатации самого оборудования

Самой высокой популярностью, на данный момент, пользуются газлифты, изготовленные такими компаниями:

Suspa Liftline немецкая компания-производитель газлифтов. Изделия данной марки достаточно дорогие, но при этом надежные. Газлифт-М — отечественная компания, продукция которой считается достаточно качественно, а цена на нее — демократичной. Stabilus — детище немецких инженеров, что подтверждает надежность изделий. Перед приобретением данных товаров, рекомендуем получить консультацию от специалистов. Они помогут с выбором и предложат оптимальное решение специально под вашу мебель.

Предыдущая запись Стандартные габаритные размеры угловых диванов
Следующая запись Эргономичная мебель заботиться о Вашем здоровье

Назначение и устройство

Правильно установленные конструкции могут использоваться для разной кухонной мебели. Они применяются:

• оптимально устанавливать их на кухонной мебели, используемой довольно часто, поэтому требуется, чтобы дверки открывались бесшумно, а также сохранялись в целостности на протяжении длительного времени;
• нередко используются для монтажа в гостиной, спальне, детской комнате или иных помещениях, где целесообразно устанавливать вместительные ящики, оснащаемые дверками с газлифтом;
• офисная мебель нередко используется с такими элементами, причем она не только считается многофункциональной, но и стильно выглядит;
• газлифты оптимальны для монтажа в процессе установки фасадов баров;
• нередко используются при создании пуфов или разнообразных ящиков.

Спектр применения газлифтов считается широким, поэтому они являются действительно востребованными конструкциями. Они могут иметь разные размеры и даже расцветки.

Установка амортизатора внутри шкафчика

Теперь оставалось лишь установить мелочёвку, коей я считаю амортизаторы, служащие для плавного закрывания дверцы, которые предотвращают её хлопок. Лифты устанавливаются таким образом, что в конце, когда дверца практически или полностью закрыта, они давят вверх и уже никак не влияют на дверь. В итоге, на последних сантиметрах они совершенно не участвуют в работе по удержанию закрывающейся панели. Вот тут и вступают в работу амортизаторы, не дающие двери резко закрыться.

Фурнитура готова, можно приступать к установке

Крепятся они также по шаблону, поэтому здесь ничего вымерять также не требуется.

Прикручиваем основание, на котором будет держаться амортизатор

Дальше и вовсе всё элементарно. Когда основание плотно зафиксировано внутри шкафчика, сам амортизатор просто вставляется в него спереди до упора. Это можно сравнить с работой направляющих выдвижных шкафчиков. Те же манипуляции были проделаны и с другой стороны.

Один амортизатор установлен, переходим к противоположной стороне

Существующие разновидности газовых лифтов

Конструкция газлифтов также различается в зависимости от области применения. По направлению действия это:

1. Прямое действие. В таких системах исходное положение стержня должно быть растянутым по всей его длине. Система прямого действия широко применяется в мебельном производстве.
2. Обратное действие. Здесь исходное положение штока утоплено и выдвигается во время работы.

Есть 3 положения открывания спереди — 90 °, 70 °, 110 ° по отношению к боковой стороне шкафа. По уровню давления в баллоне устройства могут быть:

1. Высокое давление. Эти подъемники состоят из стержня и цилиндра, заполненного азотом. Когда шток входит в цилиндр, его объем уменьшается, а давление внутри него увеличивается.
2. Низкое давление. Эта конструкция состоит из пары полых баллонов, заполненных сжатым азотом. Во время сжатия объем газа увеличивается, а давление внутри пружины увеличивается.

Газовые лифты бывают разных размеров. По исполнению механизма газлифты мебельные бывают:

1. Фрикционный (пошаговый). Это самый простой вариант, когда дверь открыта. Чтобы створка сама открывалась и фиксировалась до необходимого уровня, необходимо ее слегка потянуть. Аналогичное усилие необходимо приложить для закрытия двери, после чего механизм опустит дверь.
2. Автомат. Это более современные и эффективные технологические механизмы, которые делают мебель очень удобной в использовании. Чтобы открыть створку, нужно ее слегка прижать. По истечении заданного времени дверь закроется автоматически.

Блокировки газлифта следующие:

1. Стандарт (резинка). Блокировка системы происходит в определенной точке по направлению движения поршня.
2. Двойственное. Они эластичные при нажатии и жесткие при вытягивании.
3. Комбинированный. Такие блокировки способны жестко фиксировать устройство в обоих направлениях. В этом случае исключается самопроизвольное смещение пружины.

Из каких материалов изготавливаются

При производстве демпфера используются разные материалы с уникальными эксплуатационными параметрами. Чтобы фурнитура служила длительное время, была функциональной, обеспечивала пользователю бесшумную эксплуатацию шкафа, применяются силиконовые и резиновые демпферы.

Такие амортизаторы служат достаточно долго, хотя иногда случаются поломки. Материал обладает доступной ценой и несоизмеримой пользой.

Силикон

Силиконовый амортизатор выполнен в виде примитивного кругляша, который обладает высокой мягкостью. Силиконовые детали имеют клеящуюся сторону, которой их и фиксируют на поверхности.

Самоклеящийся демпфер уникален еще и тем, что способен защитить маленького ребенка от ран. Дети часто любят играть дверками кухонных гарнитуров, выдвижными ящиками в шкафу, прижимая нежные пальчики. Благодаря наличию таких амортизаторов, этого можно избежать.

Производители предлагают разные варианты силиконовых амортизаторов:

Это позволяет подобрать максимально невидимый глазу вариант на фоне мебели.

Резина

Резиновый демпфер представляет собой врезную деталь, расположенную в местах постоянных ударов одной поверхности о другую. Например, на торце полочки, которая контактирует с дверкой. Амортизаторы этого вида выполняют функции глушителя ударов, а также уплотнителя притвора фасада.

Длительность эксплуатации подобных изделий довольно высока. В случае необходимости, их монтаж вполне реально осуществить самому в домашних условиях.

Разметка и монтаж газлифта

Для разметки газлифтов мы использовали схемы, которые прилагались
производителем на упаковке.

Здесь стоит обратить внимание на то, с каким углом в конечном
положении Вы хотите, чтобы дверь открывалась. В зависимости от трёх
вариантов и будет разметка под крепления на боковых стенках и
фасадах

Рис. 9. Схема монтажа стандартного по размеру газлифта

Рис. 10. Схема монтажа мини газлифта

Так как мы хотим, чтобы фасад открывался максимально вверх, то мы
устанавливаем крепления на боковых стенках и фасадах согласно
третьему варианту на рисунке 9 для стандартного газлифта и рисунку
10 для мини газлифта.

Рис. 11. Разметка на боковой стенке под стандартный газлифт

Рис. 12. Разметка на боковой стенке под мини газлифт

Кстати, ось разметки под крепёж газлифта на фасаде такая же, как
и на боковой стенке – это 25 мм.

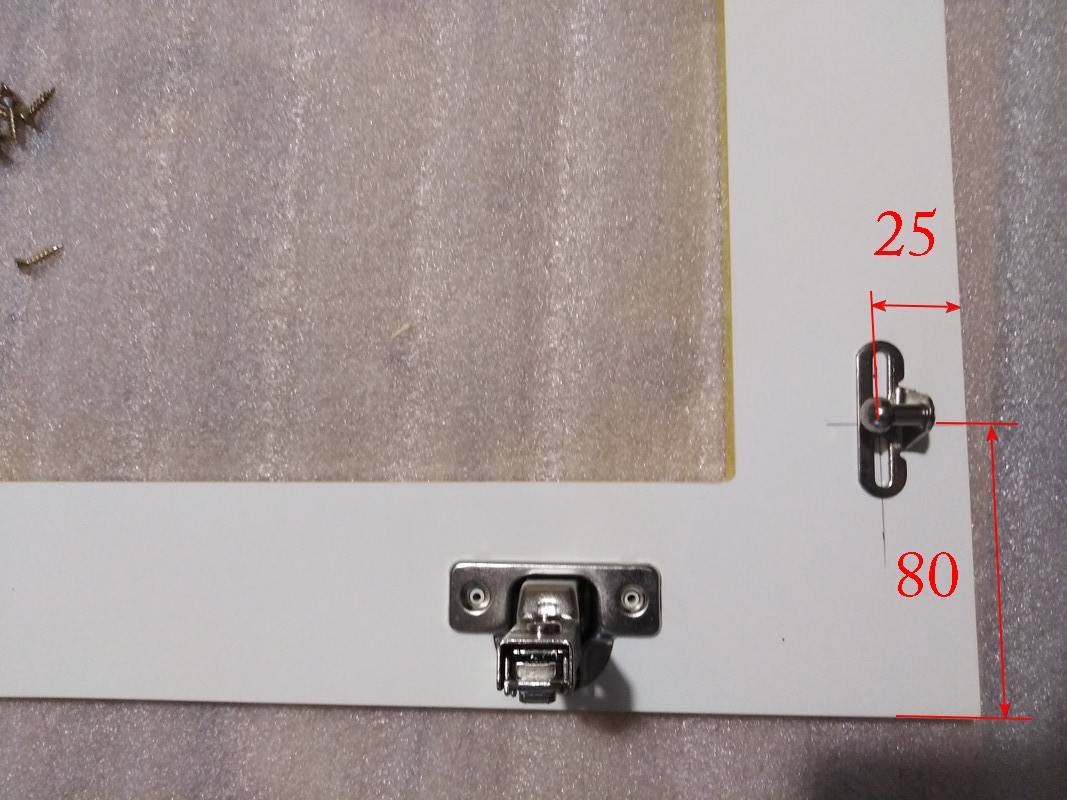

Рис. 13. Ось разметки под крепления газлифта на фасаде для  газлифта. Расстояние 80 мм – это отступ от края фасада до оси крепления газлифта для стандартного варианта с максимальным углом открывания

Рис. 14. Газовый лифт – максимальный угол открытия

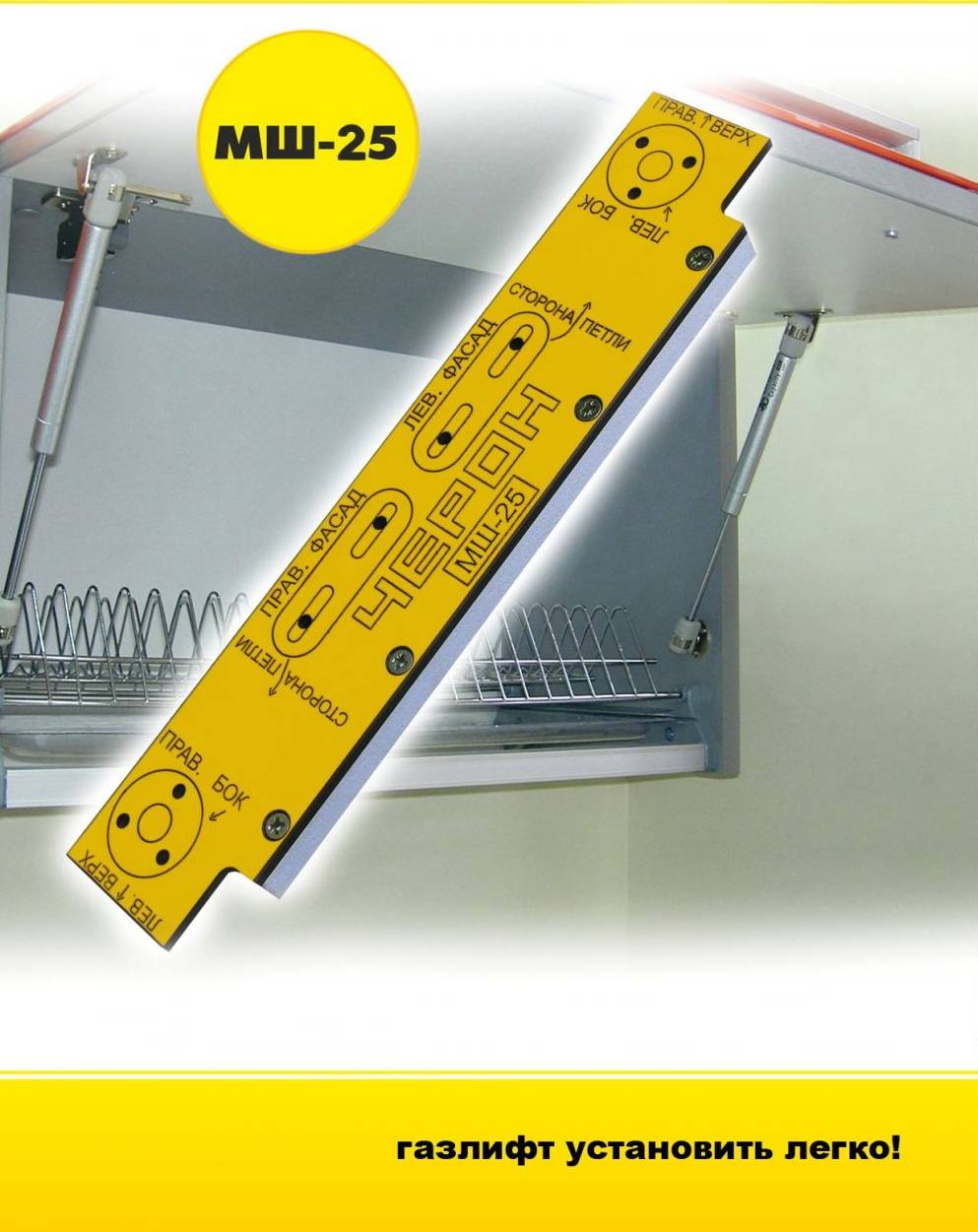

Есть вот такой замечательный шаблон для разметки под газлифты.
Думаем, что он нужен, если Вы занимаетесь этим в больших объемах и
Вам лень сделать его самому.

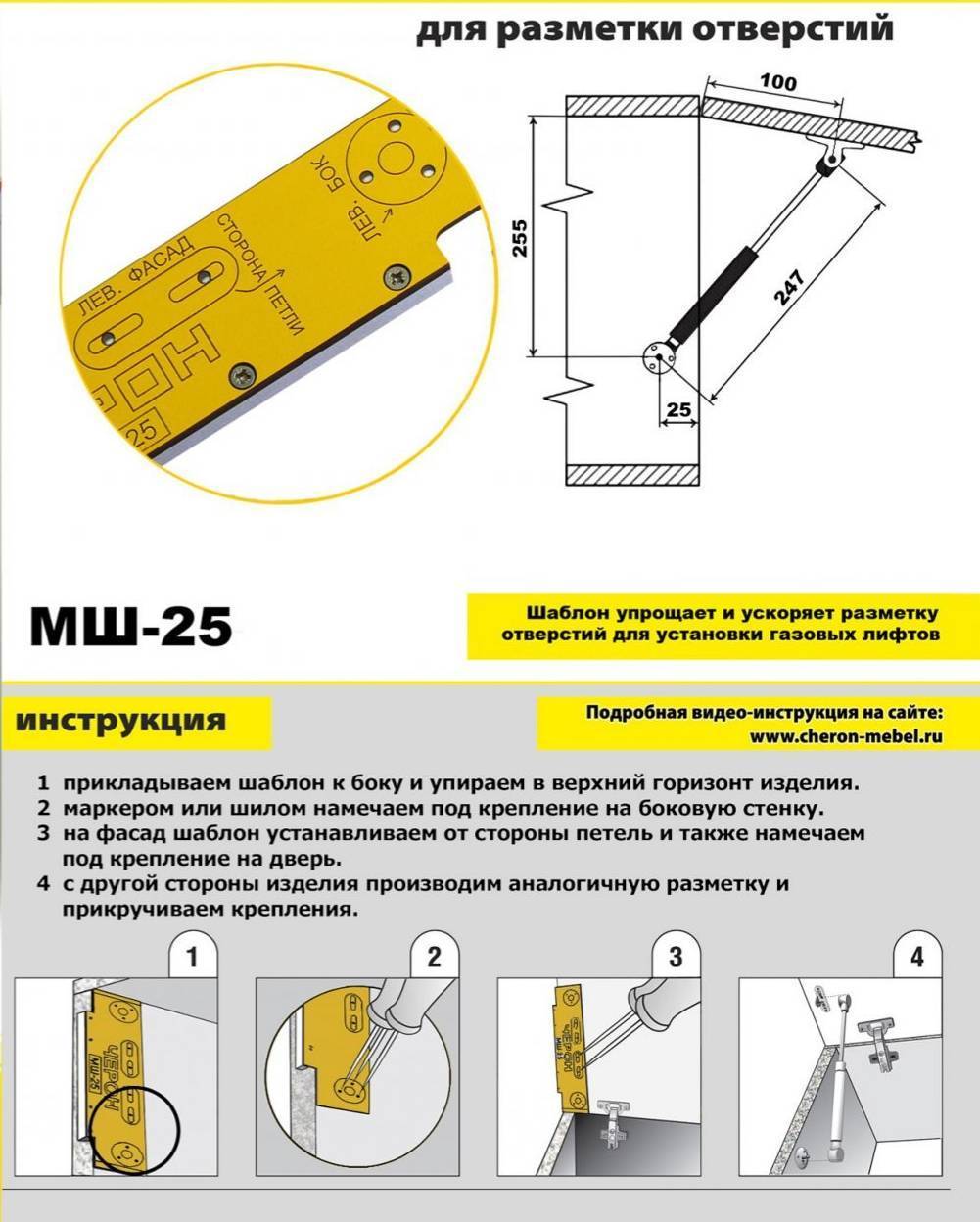

Рис. 15-16. Шаблон для разметки отверстий для установки газовых лифтов

Смотрите видео о газовых лифтах

Видео. 1. Обзор газлифтов, которые мы применили на нашей кухне

Видео. 2. Наш удачный и не удачный опыт применения газлифтов

Как установить?

Правильную установку газового лифта на шкафы следует начать с подготовки инструментов и прорисовки разметки для более чёткого крепления.

Подбор газлифта для кухонного шкафа обуславливается двумя важнейшими показателями: параметры устройства и усилие сжимания пружины. Прежде всего, необходимо производить монтаж устройства, по размерам соответствующего размерам шкафа. Для этого необходимо измерить высоту дверцы и глубину шкафа и согласно полученным значениям выбрать стандартный газлифт. Обычно выбирать приходится из трех стандартных размеров: это 164, 244 и 355 в выдвинутом состоянии. Помимо этого, в обязательном порядке нужно проверить следующие размеры газлифта: длину в сложенном состоянии с креплениями и без них, а также максимальную длину выдвижения штока.

Важным показателем для надёжной фиксации двери в открытом состоянии является усилие на сжатие. Эта величина нормируемая и в обязательном порядке указывается в паспорте и на корпусе механизма. Для безошибочного выбора газлифта необходимо определить массу дверцы с учетом всей фурнитуры, покрытий и декора. По стандарту мебельные газлифты выпускаются на усилие 60, 80, 100, 120 и 140 ньютонов. Расчёт при выборе производится из условия: 1 кг на 10 ньютонов.

При выборе оборудования следует учитывать систему крепления механизма к поверхности мебели. Самыми распространёнными креплениями являются плоские площадки, которые позволяют производить монтаж на поверхности боковин шкафа и дверцы с помощью шурупов. Если корпус шкафа изготовлен из дерева, то возможно использование креплений в виде вкручивающегося элемента.

Технология установки

Как установить на шкаф систему газлифт? Перед выполнением монтажа необходимо:

• определить способ крепления фурнитуры;
• подготовить инструменты для выполнения работы;
• ознакомиться со схемой крепления подъемника на дверцу шкафа.

Способы крепления

Газовый лифт может быть установлен на мебельный шкаф:

1. при помощи фиксирующих площадок, закрепленных саморезами. Такой вариант отличается простотой монтажа, но может быть использован только для изделий, изготовленных из дерева, ДСП, МДФ и аналогов;
2. при помощи ввертышей с функцией фиксации. Преимущественная сфера использования – металлические и пластиковые поверхности.

Инструменты и материалы

Для выполнения монтажных работ потребуется подготовить следующий набор:

• рулетка, угольник, маркер (карандаш) для нанесения предварительной разметки;
• дрель для подготовки отверстий под крепления;
• шуруповерт и отвертка для фиксации подъемника.

Газовый лифт является исключительно дополнительным устройством, облегчающим процесс использования шкафом или иным предметом мебели. Основной фурнитурой дверцы шкафа являются мебельные петли.

Даже после установки газлифта основную нагрузку на себя принимают петли

Установка газлифта

Непосредственная установка производится после монтажа всей фурнитуры дверцы шкафа по следующей схеме:

1. определение мест крепления мебельного подъемника. Расположение крепежных элементов определяется в соответствии с планируемым углом открытия дверцы шкафа. Как правило, установочные размеры для всех ситуаций указываются в прилагаемой инструкции;

Определение мест крепления подъемника

1. в отмеченных местах просверливаются отверстия, по диаметру совпадающие с размером крепежных болтов;
2. фиксируются крепежи;
3. на крепежах фиксируется газлифт. Фиксация считается завершенной только после щелчка. В некоторых ситуациях для фиксации требуется приложить определенные усилия.

Крепление газового лифта

Подробнее о процессе самостоятельного монтажа подъемника можно посмотреть на видео.

https://youtube.com/watch?v=Oo-82Kpy8N8

Выполнять работы по монтажу газового лифта рекомендуется до окончательной установки (навешивания) шкафчика. Это позволит более точно нанести разметку и избежать перекосов. Следует помнить, что в целях обеспечения корректной работы фурнитуры на шкафы, кровати и диваны рекомендуется устанавливать по два подъемника.

Приветствую Вас друзья на bokovina.ru ! Сегодня Вы узнаете как не сложно установить мебельный газлифт на кухонный шкаф. Вы будете рады узнать, что процесс займёт буквально 5 минут, если Вы уверенны в своих действиях.

Если Вы прочитаете статью до конца, то получите не только понятную инструкцию установки. Но и несколько ценных секретов, без которых монтаж не будет столь идеальным. Вы узнаете практические советы, наработанные в течении многих лет. Используйте мой опыт!

Газлифт используется в основном в верхних шкафах корпусной мебели. Он поднимает фасады верх, что облегчает открывание для хозяйки. Достаточно слегка потянуть за ручку и дверка плавно пойдёт вверх до настроенного момента фиксации.

Не раз замечал использование газлифта и на нижних модулях, при открывании фасада вниз. В таких случаях он выполняет роль стопора. И я считаю, что не целесообразно применять газлифт как фиксатор. Для этих целей существует Клок.

Обратите внимание, при открывании дверцы вверх необходимо ставить газлифты с обеих сторон. Иначе Вы устанете регулировать фасад. В закрытом состоянии он будет перетягивать фасад вверх со своей стороны

Усиливает беду, расположение дверок в ряд

В закрытом состоянии он будет перетягивать фасад вверх со своей стороны. Усиливает беду, расположение дверок в ряд.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Правила расчета и установки

Чтобы газовый лифт работал в соответствии с реальной нагрузкой или весом дверцы, рекомендую при выборе заглянуть в маркировку изделия – в частности, ту часть, где отображается информация о жесткости механизма. Обозначается значение в ньютонах. Например – gtv 50n, означает стойкость в 50 ньютонов, gtv 60n – 60 ньютонов и т. д.

Для расчета нагрузки в конкретном случае я всегда применяю хотя и упрощенную, но достаточно точную формулу:

gtv = м * 10 n

где м – вес дверцы в кг.

Если, к примеру, конструкция весит 5 кг, то получается:

gtv = 5 * 10 n =50 n, или 50 ньютонов.

Впрочем, такая схема расчета применима для дверцы высотой не более 300-350 мм – при ее увеличении свыше 400 мм к значению нагрузки газлифта нужно прибавить 20-30%.

Установка

Когда потребовалось установить газлифт на кухонный шкаф, я действовал по следующему алгоритму:

• Подобрал и подготовил пару подъемников в соответствии с правилами расчета.
• Перевернул шкаф кверху ножками.
• По шаблону нанес маркером размету для фиксации петель.
• Высверлил под монтаж саморезов отверстия глубиной около 2 мм.
• В стенках самого шкафа выбрал посадочные места под петельные чашечки.
• Установил петли и закрепил саморезами.

• Далее с помощью стандартной таблицы по разметке газовых лифтов выполнил разметку на боковинах шкафа и тыльной части дверцы.
• Зафиксировал газлифты на крепеж.
• Установил шкаф в рабочее положение и проверил работу механизма.

Иногда бывает, что монтированная конструкция не переходит в нормальное положение – под угол в 900. Тогда нужно изменить расстояние от центра крепления до края, ослабив крепление и сдвинув устройство в нужном направлении. Достигается это двумя путями – раскручиванием резьбы на цилиндре самого приспособления, либо с помощью регулировочных шурупов на петлях.

Рекомендации по монтажу

Чтобы правильно установить газлифт на кухонный шкаф, а в дальнейшем безаварийного его эксплуатировать, советую в ходе монтажа соблюдать следующие правила:

• Не применять модели с нагрузкой свыше 100 Н, за исключением крупногабаритных и массивных дверей.
• На одну поверхность устанавливать не менее 2-х механизмов, чтобы не допустить перекоса и заклинивания.
• Чтобы избежать случайного открывания, на месте контакта лучше установить магнитный замок.
• Если полка расположена очень низко, ради удобства пользования допускается установить приспособление так, чтобы дверца открывалась вниз.

Во избежание резкого захлопывания на дверцы можно монтировать доводчики.

Процесс установки

Приступая к установке газлифта, первым делом необходимо зафиксировать основание устройства в боковой части шкафа в заранее нанесённом месте разметки. Обычно используются два вида креплений — с пружиной и пластиной. Монтаж скобы осуществляется путем вкручивания в дерево боковины в месте отметки, а установку головки лифта производят обычным защелкиванием в скобу.

У некоторых устройств основание выполнена в виде пластины с отверстием. В этом случае его устанавливают на 3 или 4 шурупа в боковой части таким образом, чтобы центр отверстия соответствовал нанесенной отметке. Далее нужно поместить шарнирную головку лифта в это отверстие и закрепить

Особое внимание нужно обратить на то, чтобы у пластины основания не было признаков деформации. Иначе поврежденный лифт не будет правильно работать

Таким же образом устройство монтируется и на внутренней поверхности дверцы

Таким же образом устройство монтируется и на внутренней поверхности дверцы

Особое внимание нужно уделить тому, чтобы был выдержан требуемый угол наклона шарнира, который должен быть равен примерно 8 °

Чтобы убедиться в правильности направления, следует поступить следующим образом: необходимо шток переместить в максимально выдвинутое положение.

Аналогичная методика установки применяется для крепления газлифта с обеих сторон шкафа.

Чтобы не иметь проблем в процессе эксплуатации кухонного шкафа, необходимо соблюдать следующие рекомендации в процессе монтажа:

Монтаж устройства в обязательном порядке производится с обеих сторон

Это поможет предотвратить возникновение перекосов. Дверцу обязательно нужно зафиксировать к верхней крышке шкафа, используя мебельные петли тарельчатого типа

Особое внимание нужно уделить типу используемого устройства. Если крепежное приспособление имеет нагрузку более 80 Н, то нужно помнить, что она подходит только для установки на тяжелые двери. Для шкафа другой конструкции их использовать не стоит из-за повышенной жесткости

Газлифт необходимо устанавливать только после монтажа на двери всей необходимой фурнитуры, облицовки и элементов декора. Прежде чем приступать к креплению газлифта, необходимо снять шкаф со стены. Иногда угол открывания двери является недостаточным. В этом случае проблему решают путем перемещения точки установки газлифта ближе к переднему срезу боковины. Во избежание быстрого выхода из строя крепежного устройства его необходимо устанавливать, в точности соблюдая указания инструкции по установке

Для шкафа другой конструкции их использовать не стоит из-за повышенной жесткости. Газлифт необходимо устанавливать только после монтажа на двери всей необходимой фурнитуры, облицовки и элементов декора. Прежде чем приступать к креплению газлифта, необходимо снять шкаф со стены . Иногда угол открывания двери является недостаточным. В этом случае проблему решают путем перемещения точки установки газлифта ближе к переднему срезу боковины. Во избежание быстрого выхода из строя крепежного устройства его необходимо устанавливать, в точности соблюдая указания инструкции по установке.

Существующие разновидности газовых лифтов

Конструкция газлифтов также различается в зависимости от области применения. По направлению действия это:

1. Прямое действие. В таких системах исходное положение стержня должно быть растянутым по всей его длине. Система прямого действия широко применяется в мебельном производстве.
2. Обратное действие. Здесь исходное положение штока утоплено и выдвигается во время работы.

Есть 3 положения открывания спереди — 90 °, 70 °, 110 ° по отношению к боковой стороне шкафа.

По уровню давления в баллоне устройства могут быть:

1. Высокое давление. Эти подъемники состоят из стержня и цилиндра, заполненного азотом. Когда шток входит в цилиндр, его объем уменьшается, а давление внутри него увеличивается.
2. Низкое давление. Эта конструкция состоит из пары полых баллонов, заполненных сжатым азотом. Во время сжатия объем газа увеличивается, а давление внутри пружины увеличивается.

Газовые лифты бывают разных размеров.

По исполнению механизма газлифты мебельные бывают:

1. Фрикционный (пошаговый). Это самый простой вариант, когда дверь открыта. Чтобы створка сама открывалась и фиксировалась до необходимого уровня, необходимо ее слегка потянуть. Аналогичное усилие необходимо приложить для закрытия двери, после чего механизм опустит дверь.
2. Автомат. Это более современные и эффективные технологические механизмы, которые делают мебель очень удобной в использовании. Чтобы открыть створку, нужно ее слегка прижать. По истечении заданного времени дверь закроется автоматически.

Блокировки газлифта следующие:

1. Стандарт (резинка). Блокировка системы происходит в определенной точке по направлению движения поршня.
2. Двойственное. Они эластичные при нажатии и жесткие при вытягивании.
3. Комбинированный. Такие блокировки способны жестко фиксировать устройство в обоих направлениях. В этом случае исключается самопроизвольное смещение пружины.

Двери гармошка для шкафа: экономим драгоценное пространство

Поскольку каждая кровать имеет индивидуальные характеристики, общих для всех рекомендаций не существует. Зато существует большой ассортимент подъемников, которые учитывают не только финансовые возможности покупателя, но и конкретные требования, эксплуатационные параметры и предполагаемую нагрузку.

Механизмы подъема и трансформации применяются повсеместно. Взять хотя бы раскладные кресла-кровати или же преимущественно детскую кровать-чердак , где также простыми движениями образуются полноценные спальные места, раскрываются дополнительные возможности мебели.

Кровати с подъемниками откровенное удобные и функциональные. Это те же стандартные кровати, но с расширенными возможностями. Альтернативой им могут служить модели с выдвижными ящиками.

Всем спасибо за внимание!

Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

Заключение

Работа кухонного шкафа во многом зависит от качества установки такого крепежного устройства, как газлифт. Это приспособление очень часто используется в мебельном производстве, обеспечивая удобную и простую эксплуатацию мебели. Используются газлифты и в кухонных шкафах. Но при этом газлифты, как и любое крепежное приспособление, могут в определенный момент выйти из строя. Чтобы это случилось как можно позже, необходимо очень тщательно подойти к процессу установки этого устройства

Для этого важно не только знать конструкцию газлифта, но и правила его монтажа на дверцы кухонных шкафов
