Монтажные работы
Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.
Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен

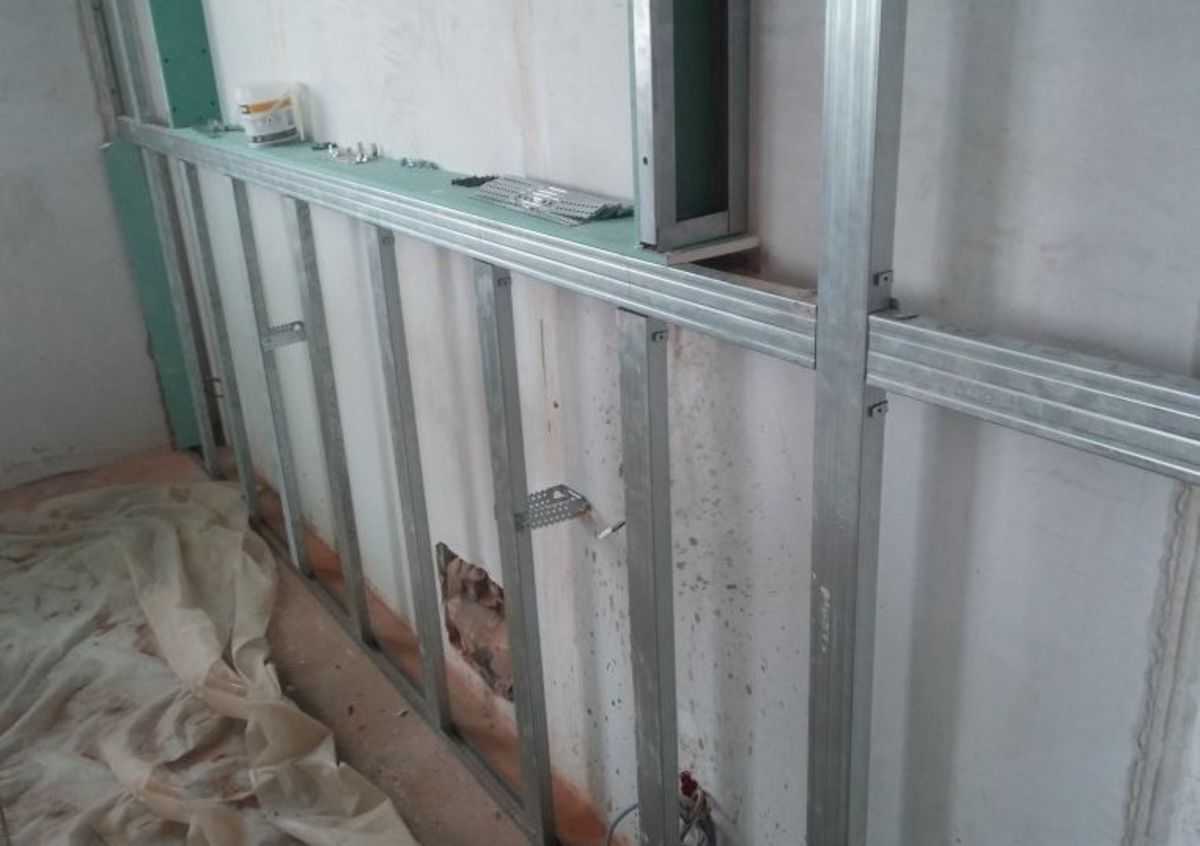

Стены
В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.
Приступаем:
- Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см. Создание разметки и установка направляющих профилей
- Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.
- Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют СП. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам. Установка и крепление стоечных профилей
Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.
Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом)
Уделяют внимание их креплению
Создание горизонтальных перемычек
Зачастую поступают так:
- Ножницами по металлу разрезают концы профиля по ребрам.
- Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.
Перегородки
Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.
- В первую очередь следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
- Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см. Монтаж направляющего профиля
- Теперь устанавливают вертикальные стойки. Между собой их скрепляют горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Поэтому если планируется серьезное утепление или проводка коммуникаций, то выбирают профиль необходимого размера. Установка вертикальных стоек
- Все элементы конструкции надежно скручивают саморезами по металлу.
- В боковые элементы (окончания) – вставляют деревянный брус подходящего размера. Это нужно для надежности.Готовая конструкция межкомнатной перегородки
Особенности создания дверных и оконных проемов
Каркас из металлопрофиля для гипсокартона часто нуждается в создание в нем различных проемов. С дверями поступают следующим образом:
- Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
- Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.
Схема создания дверного проема в перегородке из гипсокартона
При создании светового окна имеются такие особенности:
- Необходимо установить две горизонтальные перемычки (сверху и снизу).
- Вертикальные стойки лучше делать с деревянными закладными.
Покраска ГКЛ и установка освещения
При проведении окрашивания гипсокартонной конструкции непременно применяют малярную сетку и специальный бинт, которые необходимы для проклеивания мест стыков и соединения листов со стенами.
Разметку под точечные светильники производят до финальной покраски. Это предотвратит появление пятен и сделает ее видимой. Финальный слой краски наносят по направлению к наиболее интенсивным световым потокам. При наличии в комнате нескольких окон последнее окрашивание выполняют перпендикулярно оконному проему, выходящему на солнечную сторону.
Чтобы качественно оформить потолочную поверхность, необходимо четко следовать инструкциям. Когда сооружается каркас для потолка — схема профилей для гипсокартона поможет достичь требуемого результата. В противном случае существует риск создания ненадежной конструкции, которую придется переделывать.
Профиль для гипсокартона: характеристика и общие сведения
Гипсокартон является материалом, достаточно простым в применении. Однако для того, чтобы закрепить его на поверхности, следует соорудить специальную конструкцию из профиля. В процессе выполнения этих работ чаще всего и возникают трудности.
Сооружение конструкции из металлического профиля для крепления гипсокартона позволяет данному материалу в полном объеме выполнять свои функции. Так как безкаркасное крепление гипсокартона представляет собой листы из гипса, которыми отделывают помещение. В то время, когда каркасные конструкции различаются по формам, размерам, имеют арочные проемы и т.д.
Отсутствие обрешетки не позволит провести выравнивание стен, отделку потолка или монтаж перегородок.
Существует два варианта профилей, применяемых в процессе монтажа гипсокартонных конструкций:
- деревянные;
- металлические.
Первый вариант отличается массой недостатков, среди которых, прежде всего, низкая длительность эксплуатации, по сравнению с металлом. Кроме того, деревянный профиль более подвержен воздействию влаги, нежели металлический.
Стальные профили в несколько раз дороже деревянных, в этом и состоит главный их недостаток. Несмотря на это, они обладают массой преимуществ, среди которых выделим:
- высокую стойкость перед всеми внешними воздействиями;
- доступность приобретения;
- простота и надежность в использовании;
- длительность эксплуатации, для их изготовления используется оцинкованная сталь, толщиной в 6 мм;
- данный профиль легко поддается реставрации;
- разнообразие вариантов профилей, которые подходят для использования в тех или иных ситуациях.
Выбор профиля
Выполняются жёсткие каркасы из деревянных брусьев или металлического оцинкованного профиля.
Плюсы и минусы каркаса из профиля
Достоинствами моделей из металла являются:
- Идеальная геометрия. Никакая влажность не может повлиять на оцинкованные стальные детали.
- Длительный срок службы, вплоть до нескольких десятилетий.
- Существование огромного выбора креплений, при помощи которых создаются прочные конструкции, при этом достигается оригинальность структуры стены.
Из недостатков, пожалуй, можно отметить подверженность металла коррозии, но при правильной эксплуатации помещения и создания благоприятного микроклимата эта проблема решаема.
Систематизация профиля
| Наименование профиля | Марка на англ. | Обозначение на русском | Величина мм | Характеристика | Цена |
| Потолочный | CD | ПП | 60×27 | Форма сечения в виде буквы П Применяются как основополагающие части каркаса для потолка и стен. | от 95 р. |
| Стоечный | UD | ПС | 50×50; 75х50; 100х50 | П-образная форма торца, используется для оформления каркаса стен. Ставится в вертикальном направлении в направляющие профили UW. | от 150 р. |
| Направляющий | UW | ПН | 50х40; 75х40; 100х40 | Разрез П-образной формы. На эти профили крепятся прочие элементы каркаса. | от 60 р. |
| Потолочный направляющий | CW | ПНП | 28х27 | Применяется для скрепления потолочных профилей | от 65 р. |
| Угловой | ПУ | 20х20 25х25 30х30 35х35 | Уголки с перфорацией, укрепляют и выравнивают стыки у стен. | от 26 р. | |
| Модифици рованный | UA | 50x40x2 75x40x2 100x40x2 150x40x2 | Вариант CW- профиля, жёсткий, имеет толстые стены. | от 110 р. | |
| Маячковый | ПМ | 6×22 | Служит для выравнивания плоскости, создания откосов. | от 18 р. | |
| Арочный(наружный и внутренний) | CD | ПА | 60х27 | Применяется для изготовления конструкций с изгибами определённого радиуса | от 89 р. |
Знаком «U» обозначаются элементы, имеющие ровные стенки, «C» — с выступами, прочные на изгиб, типовая длина их обычно бывают 3-4 метра.
Особенности деревянного каркаса
Производят его из бруса с поперечным сечением от 40х70 и наличием элементов 30х50, расположенных горизонтально, в основном из хвойных пиломатериалов с влажностью от 15 %, обработанных специальным антисептиком.
Достоинства:
- из положительных качеств древесины, пожалуй, можно отметить её относительную дешевизну;
- использовать подобные каркасы стоит только в сухих помещениях.
Недостатками являются:
- материал для каркаса из древесины нужно тщательно перебирать, отдавая предпочтение ровным рейкам;
- древесина разбухает в сырую погоду и коробит при этом гипсокартон, из-за этого могут появиться трещины;
- срок службы у деревянных конструкций меньше, чем у металлических. Они подвержены влиянию гнили, плесени, насекомых и уже через 10-15 лет могут прийти в негодность;
- без специальной обработки древесины не обойтись, но это только делает материал дороже.
Монтаж каркаса перегородки под гипсокартон
Нанесение разметки
Начинается цикл операций с выбора места возведения перегородки в комнате. Как место выбрано, на противоположных стенах отмечаются две метки, по которым будем рисовать линию вплоть до потолка.
Чтобы рисуемые лини были строго вертикальными – пользуются уровнем. Вертикальные линии соединяем по потолку и полу, таким образом получив прямоугольную разметку.
По завершении нанесения разметки будущей перегородки начинают крепеж направляющих профилей. Крепятся они к потолку и полу.
Что касательно профилей для стен, то могут применяться как те же направляющие, так и стоечные. Какой выберете Вы – не критично.
Каждый из закрепляемых профилей должен быть проклеен уплотнительной лентой.
Это касается тех, которые примыкают к конструкциям несущего типа. Подобная лента упрочняет конструкцию перегородки и повышает звукоизоляцию.
Монтаж перегородки
Дверной проем создается путем выставления профилей и их дальнейшего усиления. Часто применяемая комбинация – это два стоечных профиля, которые вставляются друг в друга, однако данный вариант применим не ко всем типам металлопрофиля.
Во втором случае вставляется брусок внутрь самого профиля.
Чем тяжелее планируемая дверь, тем толще профиль применяется.
Дверной проем должен делаться с запасом относительно ширины двери. Для дверей шириной 90 см оставляемый запас должен составлять порядка 9 см. ПС имеют длину на сантиметр меньше высоты помещения.
Для верного сбора каркаса перегородки пользуются следующим правилом: стоечный профиль устанавливается таким образом, чтобы ребро жесткости было направлено в сторону, с которой будет начинаться крепление гипсокартонных листов.
Это связано с тем, что листы крепятся изначально к самому ребру, а уж затем к оставшейся части профиля. Чтобы было понятней: если облицовка гипсокартоном будет осуществляться слева-направо, то ребра должны смотреть в сторону левой стены.
Как дверные профили закреплены, между ними устанавливают перемычку из профиля направляющего типа. Данная перемычка делается изначально чуть длиннее ширины проема (примерно на 20 см), так как затем из выпирающих частей делают уши, которые загибаются на боковые профили.
Не забываем вкрутить крепящие саморезы внутри проема.
Для большей жесткости добавляют еще два профиля вертикально, начиная от перемычки. Расстояние между этими двумя профилями должно быть порядка 40 см.
По завершении создания дверного проема перегородки, устанавливаем все оставшиеся вертикальные ПС также с шагом в 40 см. По завершении данного этапа можно приступать к креплению гипсокартонных листов.
Таким образом мы рассмотрели как сделать каркас под гипсокартон для разного типа конструкций. Алгоритм монтажа несложен, он лишь требует внимательности и аккуратности.
Как подобрать метизы: особенность
Для фиксации профиля к черновому основанию необходимы дюбель-гвозди или анкер-клины. Выбор зависит от материала –бетон, кирпич, газобетон.
Дюбель-гвозди есть 2 видов – распорные и универсальные. Применение зависит от вида чернового материала. Есть также различия по монтажу: ручная и монтажным пистолетом.
Все выпускаемые дюбель-гвозди имеют оцинкованное покрытие.
Применение анкер-клина. Изготовлен из стали, покрыт оцинковкой. Анкер-клин фиксируют в материале, не имеющем пустоты:
- Жб-перекрытие на потолке между квартирами;
- залитый пол бетоном в частном доме;
- полнотелый кирпич – силикатный, клинкерный;
- пенобетонный блок.
Направляющие профили UW неотъемлемая и важная часть всей конструкции, поэтому они должны быть прочно зафиксированными, нести определенную нагрузку.
Саморезы. Если неправильно подобрать саморезы для металлической конструкции, вся обрешетка будет хлипкой. Обычный саморез с пресшайбой 13-16 мм применяют для крепления профилей друг к другу.
Для крепления профиля к дереву применяют саморезы длиной 25 мм. Они разделены на 2 вида:
- Фосфатированные – черного цвета.
- Универсальные – желтого тона.
Для фиксации самореза нет необходимости делать отверстие.
Подготовительные работы
В первую очередь стоит определиться с материалом, из которого будет изготовлен каркас для гипсокартонного потолка. Обычно его изготавливают или из деревянного бруса, или с применением специального профиля.
Деревянную обрешетку для потолка из гипсокартона отличает лёгкость обработки и экологичность, что ценится в последнее время. Исходя из конструкции, изготавливают обрешётку, габариты её должны быть меньше габаритов комнаты по периметру 1-2 см. При этом стоит учесть особенности этого материала, а в частности, изменение формы и габаритов в зависимости от микроклиматических условий помещения—температуры и влажности. Чтобы по максимуму избежать их влияния на каркас на потолочную поверхность необходимо перед сборкой обрешётки тщательно обработать каждый элемент антисептическим раствором и дать материалу высохнуть. Стоит также отметить, что такую обработку необходимо проводить и после монтажа каркаса и механической обработки элементов.
При использовании профиля такой трудоёмкий процесс как нанесение защитного покрытия на основу для гипсокартона на потолок отсутствует, так как он изготавливается из алюминия или оцинкованной стали.
Преимущество применения этого материала заключается в его малом весе, простоте обработки и наличию различных соединителей. Определившись с конфигурацией будущего покрытия (одноуровневый или двухуровневый потолок из гипсокартона ), подготавливают необходимое количество соединителей каждого вида (прямых, угловых, крабов, Т-образных, двухуровневых), используемых подвесов (прямых или анкер-подвесов). Исходя из, габаритов комнаты и дизайна нарезают необходимой длины элементы будущей конструкции из профиля:
- для горизонтальной ориентации будущей поверхности используют направляющий профиль ПН (UD), он имеет форму швеллера;
- для продольных и поперечных рёбер конструкции профиль ПП (CD), который имеет С-образную форму.
Обычно используют профиль длиной 3 м, но если его длины недостаточно, то его наращивают, используя прямые соединители. После подготовки профилей нужной длины, на их тыльную часть наклеивают уплотнительную ленту.
Следующим этапом подготовительных работ является нанесение на стены помещения горизонтальной разметки, по которой и будет сориентирован будущий каркас на потолок из гипсокартона. Для этого переделают, при помощи рулетки, самый нижний угол. Для уверенности, что потолок не провис, стоит произвести замер и в центре комнаты. Далее, от выбранной нижней точки откладывают расстояние необходимое для расположения следующего каркаса. На это будут влиять и используемый материал, и дизайн и, при необходимости, размещаемые внутри основы коммуникации и тепло- и звукоизоляция. В среднем это расстояние составляет 5-8 см. Затем к этой точке прикладываем гидроуровень и делаем в углах метки, соответствующие горизонтали. После этого с помощью напарника отбиваем на каждой стене линию горизонта, используя малярную нить. Для уменьшения времени монтажа каркаса подвесного покрытия из гипсокартона рекомендуется составить схему или же на основном потолке нанести оси расположения подвесов. Их располагают поперечно с шагом 40 см.
К отмеченной на стене линии горизонта прикладывают направляющий профиль и по имеющимся отверстиям переносят места крепления. Если на профиле отверстия расположены далеко от краёв, то при помощи шуруповёрта делаем дополнительные с отступом 10-15 см. По разметке перфоратором делаем отверстия в стене и крепим направляющий профиль, используя дюбеля.
После этого, можно приступать к монтажу каркаса подвесного потолка из гипсокартона.
Ответы на частые вопросы
Можно ли использовать вместо металлических профилей деревянные бруски?
Да, можно, а иногда даже нужно. Здесь прежде всего речь идёт об акустических и звукоизолирующих конструкциях. Кроме того, из реек часто удобнее делать небольшие обрешётки, например при обшивке оконных и дверных откосов. Но пиломатериалы обязательно должны быть сухими и первосортными (без больших сучков и трещин), во влажных зонах и оконных проёмах бруски и рейки нужно антисептировать. Если же собрать конструкцию из сырых реек, на поверхности листов образуются бугры, а на стыках трещины.
В этой конструкции акустического потолка основой являются деревянные бруски.
Но к ним на подвесах крепится каркас из стальных профилей.
Можно ли при обшивке стены обойтись без каркаса?
Да, можно. Такая система включает клей, сами листы, а также материалы для заделки стыков. К ровному основанию листы приклеивают непосредственно клеем, если же стена имеет неровности, на стыках предварительно подкладывают полосы из ГКЛ. Минимальная толщина такой облицовки 20 мм. При её монтаже очень помогут длинная рейка-правило и лазерный нивелир.
Можно ли смонтировать бескаркасный клеевой потолок из ГКЛ?
Нет, делать этого не следует. Даже лучшие современные клеевые составы не удержат листы гипсокартона при протечке или пожаре. К тому этот способ отделки потолка трудоёмок (требуется множество подпорок, кропотливое выравнивание), и не позволяет добиться хорошего качества поверхности. В данном случае необходимо устройство каркаса из металлического профиля под гипсокартон.
Скотч для заделки стыков.
Шпаклёвка для стыков.
Принцип заделки.
Виной тому значительные перепады влажности и температуры. Трещин никак не избежать на даче, если отопление зимой включается лишь периодически. Такие дефекты появляются и во влажных помещениях. Ещё они могут быть ошибкой при монтаже. Например, если при устройстве подшивного потолка листы прикрепили не только к несущим профилям, но и к пристенным направляющим. Снизить риск появления трещин помогают современные материалы для заделки стыков (фирменные ленты, шпаклёвки), гидрофобизирующие грунтовки и, конечно, строгое соблюдения правил монтажа ГКЛ.
Акустические подвесы с резиновым демпфером.
Может ли гипсокартонный потолок уменьшить шум от соседей сверху?
Да, но только если монтировать каркас на специальных виброгасящих подвесах и обеспечить шумопоглощение, то есть расположить за потолком (с опорой на профили) плиты волокнистого шумопоглощающего материала (например, мягкие ДВП).
Материал подготовил
Владимир Григорьев
Виды крепежных элементов
Саморезы для профиля под гипсокартон, в настоящее время можно встретить в четырех вариантах, которые имеют свои особенности:
- крепеж с цилиндрической головкой;
- саморез с пресс-шайбой;
- шуруп по металлу;
- саморез по дереву.
Для сооружения каркаса из металла применяют два первых типа крепежей, остальные для крепления ГВЛ или другого вида материала к конструкции. Разберем подробно каждый из них.
Саморезы с цилиндрической головкой
Этот вид крепежа строители называют по-разному: «семечки»,«клопы». Эти названия вполне оправданы. Саморезы очень маленькие и применяются для соединения профиля между собой.
- Достаточно 9–11 мм в длину, чтобы надежно соединить профиль. Профессионалы рекомендуют применять саморезы 9 мм, качество конструкции от размера не зависит, а стоимость существенно отличается.
- Покрытие у этих крепежей может быть двух видов – оцинкованное или оксидированное. Особого отличия в этих покрытиях нет, по устойчивости к коррозии они одинаковые, так что, придя в магазин можно купить то, что есть в наличии.
- Имеются два вида наконечников – сверловой и острый. Стоимость обоих вариантов одинаковая, поэтому только от вашего решения зависит выбор крепежа.
Саморезы «клопы»
Часто на внутренней стороне имеются насечки, которые предохраняют саморез от самопроизвольного выкручивания при сильных вибрациях.
Саморезы с пресс-шайбой
Этот вид изделий используют идентично первому варианту, но стоит отметить, что у саморезов с пресс-шайбой есть определенные характеристики:
- Широкая шляпка, имеющая ширину 10 мм. Этот вид крепежа наиболее предпочтителен при креплении листов гипсокартона, так как они практически не создают помех при дальнейшей отделке;
- Длина саморезов варьируется от 13 до 80 мм. Если рассматривать данный крепеж для саморезов по гипсокартону, то не стоит применять их более 16 мм. Это не целесообразно;
- Наконечник у этих крепежей, так же как и предыдущих бывает двух видов: наконечник в форме сверла и острый, который более удобен для использования. При этом крепление будет прочным и надежным;
- Покрытие оцинкованное и оксидированное. В продаже чаще можно увидеть блестящие саморезы для профиля, но даже если вы купите черные, то это не повлияет на качество креплений.
Саморезы с пресс-шайбой
Саморезы для закрепления гипсокартона на профиль
Для профиля по гипсокартону нужны крепежи, которые будут отличаться следующими особенностями:
- Шаг резьбы мелкий, который крепится в металле очень надежно. Наконечник одного вида – острый, он хорошо проходит металл и гипсокартон.
- Большой ассортимент размеров – длина 16–152 мм, диаметр – 3,5–4,8 мм.
- Чтобы крепление было надежным стоит выбирать размер самореза больше толщины материала в два раза. В основном используются саморезы для профиля и гипсокартона – 3,5х25 мм. При двухслойном креплении листов – 3,5–41 мм.
- Удобная шляпка, благодаря которой, саморез не прорывает материал, а утапливается заподлицо гипсокартона. При креплении гипсокартона этими саморезами стоит использовать шуруповерт на средней скорости.
- Возможность использовать крепеж в шуруповерте с автоматической подачей, но этот вариант приемлем только в том случае, если заниматься сооружением конструкций из гипсокартона на профессиональном уровне, так как оснастка стоит достаточно дорого.
Саморезы по дереву
Если каркас выполнен из деревянного бруска, то крепить гипсокартон следует специальными саморезами по дереву, которые имеют следующие характеристики:
Стеновое крепление гипсокартона
Стеновой гипсокартон имеет толщину 12,5 мм. В процессе эксплуатации стена подвергается различным нагрузкам, что может провоцировать деформацию металла. От Предположительных нагрузок напрямую зависит толщина металла профиля, а также его количество
Это важно учитывать, проводя расчеты и выбирая материала для сооружения гипсокартонных стен
Если нагрузки на каркас будут небольшими, то возможно применение профиля с толщиной стенок 0,4 мм. В другом случае лучше обезопасить себя, купив более надежный усиленный профиль толщиной 0,6 мм.
При монтаже каркаса, подвигающегося большим нагрузкам, рекомендуется уменьшить шаг расположения стоечного профиля до 0,4 – 0,5 метров. Для легких каркасов допускается устанавливать элементы на расстоянии 0,6 метров. При расчете количества профилей обязательно принимаются соответствующие значения.
Расчет направляющего профиля для стен
Начинают расчет профилей для каркаса под гипсокартон с определения количества направляющих элементов (ПН или UW-профилей). Монтаж такого вида строительного материала осуществляется к поверхностям пола и потолка. Они должны располагаться
максимально точно по вертикальности, относительно друг друга. В последствие, в паз профилей будет устанавливаться стоечный профиль. Отклонения приведут к «заваливанию» стены на или от себя.
Расчет направляющего профиля несложен. Необходимо отмерить длину стены и результат умножить на два. Если каркас монтируется на нескольких стенах, соответственно замер делается для каждой из них.
Дополнительно направляющий профиль может потребоваться, если на стене присутствует оконный проем. В таком случае, нужно к расчетному значению добавить длину окна, умноженную также на два (установка снизу и сверху проема).
Расчет стоечного профиля для стен
Этот расчет более сложен. Чтобы избежать покупки лишнего материала и избежать дефицита его при строительстве наиболее правильно создать масштабированный рисунок стены на чистом листе бумаги. Далее в том же масштабе расчертить расположение направляющего (CW) профиля в будущем каркасе
Расположение направляющего профиля для стенового крепления может быть следующим:
- по углам;
- через каждые 40-60 см (в зависимости от толщины и несущей способности каркаса);
- над дверным проемом (над перемычкой);
- на и под оконными проемами для усиления жесткости.
Для усиления жесткости конструкции в местах дверного или оконного проемов, допускается делать шаг установки стоечного профиля от 30 до 40 см.
Не забываем за перемычки. Из необходимо делать обязательно, если участок стены большой и для его зашивки требуется больше одного листа гипсокартона, а также для укрепления конструкции в месте торцевого соединения профилей. Перемычки делают из того же CW профиля. Обычно, для одной перемычки требуется запас длины. Расчет осуществляется путем добавления двух толщин профиля к расстоянию между стойками.
По готовому шаблонному рисунку рассчитываем количество целых металлических профилей. Прибавляем 1-2 «на брак».
Примерная схема чертежа каркаса для монтажа ГКЛ выглядит так:
Виды профилей для создания каркаса гипсокартонной перегородки
Как правило, все профиля для гипсокартона изготавливаются из прочной стальной ленты толщиной от 0,55 до 0,8 мм и представляют собой длинные металлические рейки. Они имеют довольно много положительных свойств, что делает их востребованными в самых различных сферах. Такие профиля придают жесткости конструкциям из гипсокартона, при этом, не утяжеляя их.
Нужно добавить, что бывает несколько видов профилей для гипсокартона, и каждый из них имеет свое предназначение. А какой профиль нужен для перегородки из гипсокартона? Вот на этот вопрос мы сейчас и ответим.
Направляющие профиля
Направляющий профиль для перегородок для гипсокартона (сокращенно просто ПН) имеет форму швеллера (П-образную форму) и выпускается четырех размеров: ПН-50 (50х40 мм), ПН-65 (65х40 мм), ПН-75 (75х45 мм) и ПН-100 (100х40 мм). Здесь первая цифра обозначает ширину спинки, а вторая – ширину полки (подробнее смотрите на фото).
В спинке любого направляющего профиля имеются отверстия под дюбеля, диаметр которых составляет 8 мм. Длина у всех профилей одна – 3 метра.
Спинка и полка у металлического профиля
Как вы уже поняли по названию, ПН служат направляющими будущей перегородки (т.е. закрепляются на полу и потолке по заранее отмеченным линиям). Затем к ним крепятся стоечные профиля, о которых мы поговорим далее.
Стоечные профиля
Стоечные профили различной ширины
Стоечный перегородочный профиль для гипсокартона (сокращенно просто ПС) имеет С-образную форму и выпускается четырех размеров: ПС-50 (50х50 мм), ПС-65 (65х50), ПС-75 (75х50), ПС-100 (100х50). Вы, наверное, заметили, что ширина спинки у направляющих и стоечных профилей одинаковая, что само собой разумеется, ведь ПС будут вставляться в ПН.
Стоечные профиля бывают следующей длины: 3 метра, 3,5 метра и 4 метра (такое разнообразие объясняется их нежелательным наращиванием в случае высоких потолков).
Вдоль полки, стоечные профили для перегородок из гипсокартона имеют 3 специальные канавки: средняя канавка служит местом стыка гипсокартонных листов, а две крайние нужны для центрирования вкручиваемых саморезов.
Перемычки
Перегородка из профиля для гипсокартона, а вернее ее каркас, укрепляется перемычками. Зачем они нужны?
Для создания более надежной и крепкой конструкции. Где их взять? Перемычки можно легко сделать своими руками.
Существует несколько вариантов их изготовления и крепления, которые мы сейчас рассмотрим.
- По краям направляющего профиля делаем надрезы под углом 45°. Затем по надрезам сгибаем края. Преимущество такой перемычки заключается в том, что она подходит для любой стороны профиля. Но и недостаток тоже есть – пониженная прочность.
Первый вариант перемычки
- По краям опять же направляющего профиля делаем V-образные вырезы. Затем по надрезам сгибаем края внутрь и фиксируем их между собой. С подобными перемычками конструкция получится более крепкой, но использовать их можно только на профилях, собранных в короб (как это – смотрите на фото).
- Комбинация первого и второго способов. То есть, одни край направляющего профиля надрезаем по первому способу, а второй по второму. Большой плюс такой перемычки – возможность использовать ее на профилях, не зависимо от их ориентации относительно друг друга.
- Перемычка собирается из кусков направляющего и стоечного профилей. От ПН отрезаем 2 куска, каждый длиной 10 см. Затем вставляем их в перемычку из ПС. Преимущество – рациональное использование остатков ПН, а также получение крепкой конструкции, благодаря использованию ПС в качестве перемычек. Ну а недостаток, пожалуй, цена – дополнительное использование ПС приведет к повышению денежных затрат.
Планирование и расчет
Первый этап создания каркаса для отделки потолка гипсокартоном – планирование и расчет. Для этого вам понадобится несколько листов бумаги, линейка, угольник, ручки и карандаши. А для непосредственно замеров комнаты необходимы линейка и уровень (желательно лазерный, но гидравлический также пригоден). Чтобы впоследствии разделить потолок на зоны и распланировать его, потребуется маркер и отбивочная нить.
Шнуроотбойное приспособление для разметки стены (малярный шнур)
Шаг 1. Выполняется замер длины всех стен. Учтите, что даже в прямоугольной комнате противоположные стены могут иметь разную длину. На глаз это не так заметно, но при составлении плана каркаса имеет большое значение.
Шаг 2. Выполняется замер высоты от пола до потолка в каждом углу комнаты, посередине каждой стены и в центре помещения.
Цены на популярные модели шуруповертов
шуруповерт
Замер высоты потолка
Шаг 3. На основании данных, полученных на предыдущих этапах, находится угол с наименьшей высотой. В этом месте выполняется замер расстояния от потолочного перекрытия до горизонтальной плоскости, в которой будет находиться потолок из гипсокартона. Высота подвесного потолка рассчитывается в зависимости от двух факторов – общей высоты помещения и тех коммуникаций и объектов, что нужно разместить между гипсокартоном и бетонным перекрытием. Оптимальное значение – от 50 до 65 мм, этого достаточно для укладки проводки и монтажа точечных светильников.
Шаг 4. С помощью уровня, карандаша и нити по периметру комнаты наносится линия подвесного потолка, по которой будет осуществлен монтаж металлических профилей или деревянного бруса.
Отбивка малярной лентой
Шаг 5. Создается на бумаге схема помещения в определенном масштабе и с точными значениями полученной при замерах длины каждой стены.
Шаг 6. Наносятся места крепления направляющего профиля и крепежа. Последний должен располагаться с интервалом 25-40 см.
Шаг 7. На схему наносятся линии потолочных профилей. Для ячеистой схемы расстояние между ними должно составлять 60 см – половина длины стандартного листа гипсокартона. Для поперечной схемы расстояние составляет от 30 до 40 см
Важно помнить, что края двух смежных листов крепятся к одному и тому же профилю, а на чертеже все линии проходят по середине ПП. К этому моменту отнеситесь особо внимательно на следующих этапах
Шаг 8
Схема дополняется точками расположения подвесов (через каждые 40-60 см) и точками, где монтировались светильники и элементы проводки
Шаг 8. Схема дополняется точками расположения подвесов (через каждые 40-60 см) и точками, где монтировались светильники и элементы проводки.
Шаг 9. С бумажного листа схема переносится на предварительно подготовленный потолок с помощью рулетки и нити. Горизонтальная плоскость контролируется с помощью уровня.
Шаг 10. На основании плана рассчитывается необходимое количество профилей, соединителей и крепежа.
Схема отделки потолка гипсокартоном
Более точные размеры для различных типов потолка представлены в инструкциях ниже.
Каркас для гипсокартона на стену: общая технология работ
Первым делом необходимо определить в каком месте стена имеет максимально большой выступ.
Именно по данной точке при помощи малярного шнура наносят линию на поверхности пола. Данная линия выполняет роль границы для UD-профиля, а точнее для его внутренней части.
Как только линия готова, её необходимо перенести на потолок, используя уровень и тот же малярный шнур. Таким образом получаем разметку для установки профилей UD.
Каркас для гипсокартона на стену
Производится крепление вышеупомянутого профиля саморезами и дюбелями. Монтаж осуществляется по периметру.
Выбор типа саморезов и дюбелей производится согласно инструкции, которая часто поставляется вместе с профилями.
Дальнейший шаг – разметка позиций вертикальных профилей. По рекомендациям они должны располагаться на расстоянии около 30 см. Каждая из размеченных линий должна совпадать с осью металлопрофиля.
Таким образом достигается количество профилей равное 4 на один лист гипсокартона. Это придает прочность конструкции.
Имея вертикальные линии — метки, легко прикручиваются подвесы П-типа с шагом порядка 60 см для дальнейшего закрепления на них CD профилей.
Завершающим этапом является нарезание CD-профилей необходимой длины и вставка их в верхний и нижний металлопрофиль UD-типа. Вертикальные UD играют роль несущих элементов конструкции. Контроль кривизны установки элементов конструкции осуществляется строительным уровнем.
Далее рассмотрим как создать каркас для гипсокартона своими руками в случае установки внутрикомнатной перегородки.
