Устройство котельной в частном доме

Технологическая схема котельной

После расстановки тепловых генераторов наступает черед подключения аппаратов к инженерным сетям загородного дома – отоплению, водопроводу, электричеству. Все возможные схемы рассмотреть не получится, но мы приведем основные варианты обвязки котлов и водонагревателей в котельной:

1. Простейший вариант – подключение одного двухконтурного котла настенного монтажа. Поскольку агрегат изначально укомплектован собственным насосом, расширительным баком и автоматикой, его можно ставить на кухне либо в коридоре, а коммуникации упрятать в стены. Отделять или пристраивать помещение не нужно.
2. Схема котельной с твердотопливным котлом предусматривает защиту от холодной «обратки» и выпадения конденсата внутри топливника. Ключевую роль играет трехходовой клапан, не пускающий в рубашку теплоноситель из радиаторов, пока контур с байпасом не прогреется до 50–55 °C.
3. Обвязка с теплоаккумулятором повышает эффективность ТТ-котла, который работает в максимальном режиме, отдавая большую часть энергии буферной емкости. Второй трехходовой клапан ограничивает температуру воды на входе в радиаторную сеть, балансировочный вентиль служит для настройки послойной загрузки бака.
4. Типовая схема соединения настенного отопителя с бойлером косвенного нагрева. Температуру в резервуаре отслеживает термостат, подающий сигнал контроллеру котла. Электроника переключает трехходовой электроклапан и поочередно направляет теплоноситель в змеевик водонагревателя или батареи отопления.
5. При необходимости косвенный бойлер включается в малый контур циркуляции ТТ-котла, как изображено на следующей картинке.
6. Схема с двумя котлами – электрическим и дровяным – часто применяется, когда в доме нет газа. Дровяной теплогенератор служит основным источником тепла, электрокотел – вспомогательным (автоматически включается после прогорания твердого топлива).
7. Когда требуется объединить несколько энергоустановок и потребителей в котельной, практикуется схема первичного и вторичных колец. В жилых зданиях малой и средней площади данный вариант успешно заменяет более дорогую гидрострелку с коллектором.

Более подробное описание каждой технологической схемы приведено в соответствующих статьях – способы обвязки теплогенераторов и установка электрокотла своими руками.

Зачем нужна котельная в частном доме

В частном доме под котельной подразумевают специально оборудованную отдельную комнату или помещение, где устанавливается система отопления дома. В котельной собраны все приборы и системы, которые обеспечивают частный дом не только теплом, но и горячей водой.

Котельная может быть находиться как внутри дома, так и в пристройке, именно поэтому одним из требований к ее ней является заблаговременное планирование в том или ином месте. Вопрос размещения котельной решается в индивидуальном порядке и зависит во многом от особенностей частного дома и прилегающих территорий, но желательно ее оборудовать в пристройке, а не в самом доме.

В котельной устанавливается котел для отопления, который является генератором тепла. В зависимости от топлива и места расположения существует несколько типов котлов. От того, какой тип котла вы используете, зависят и требования, предъявляемые к вопросам его установки, размерам, особенностям монтажа вентиляции, размещения окон и дымохода.

Огнестойкие материалы для стен

Итак: перегородки, вертикальные перекрытия, стены не должны быть пустотными внутри, в целях пожаробезопасности, если эти самые стены сделаны из горючих материалов. Исключение составляют деревянные конструкции, которые между собой разделяются диафрагмами. Если говорить про негорючие материалы для стен, то утеплитель из такого материала должен быть пароизолирован. Если же утеплитель из горючего материала, то тогда пустоты между листами утеплителя должны быть заполнены трудногорючими материалами. Таким образом пламя в случае возгорания не будет распространятся.

Короче говоря: если в целях экономии используется горючий утеплитель, то секционно он должен быть размежеван негорючими прокладками, например металлическими листами, чтобы возгорание не расширилось на всё здание.

В связи с этим стоит отдельно сказать об особо опасных горючих материалах.

Дополнительные рекомендации

Прежде чем осуществлять устройство котельной, рекомендуется выполнить несколько полезных советов:

1. Нельзя полагаться лишь на информацию, опубликованную на различных интернет — ресурсах. Любые утверждения или советы, прочитанные в статьях или даже книгах, требуют подтверждения или хотя бы не должны опровергаться соответствующими нормативами.

2. Изучив нормы и требования, предъявляемые к котельным, стоит проконсультироваться с контролирующими службами, дающими добро на эксплуатацию вашей топочной. Специалисты этих служб укажут на нюансы, которые вы могли упустить. Особенно это касается монтажа и присоединения газоиспользующих агрегатов.

3. Осуществляйте разработку совместно с проектной организацией либо, если ваша схема отопления очень проста, а тепловая мощность невелика, то хотя бы проконсультируйтесь с инженером-проектировщиком, сведущим в данной теме.

4. Не путайте нормативную базу разных стран СНГ. Например, находясь в России, пользуйтесь нормативами этой страны, не берите из интернета украинские или белорусские документы, они могут содержать значительные отличия.

При монтаже оборудования и трубопроводов надо учесть некоторые моменты, могущие впоследствии упростить вам жизнь. Например, не всякий агрегат требует заливки фундамента, легкие котлы весом до 50 кг можно спокойно ставить прямо на стяжку, главное, чтобы она была сделана качественно. Другой момент – это схема котельной в частном доме, согласно которой будет выполняться монтаж. В ней надо предусмотреть не только расстояния согласно нормам, но и свободный доступ к запорной и регулирующей арматуре, сливным патрубкам и электрооборудованию.

Монтируя краны, клапаны и прочие элементы, стоит побеспокоиться о том, как вы будете их снимать или менять впоследствии, особенно в полипропиленовых системах. Приборы автоматизации и контроля располагайте таким образом, чтоб они были хорошо видны от входной двери. Иногда, если котельная в коттедже питается природным газом, то в ней устанавливают датчики превышения концентрации метана и угарного газа, связанные с отсекающим газовым клапаном. Такое мероприятие не будет лишним, особенно если мощность оборудования велика.

Проект котельной для частного дома: критерии выбора

Важным этапом строительства котельной, предназначенной для частного дома, является проектирование. Проект создать самостоятельно не получится, им обязательно должен заниматься специально обученный проектировщик. Он в свою очередь должен иметь все необходимые документы.

От сложности проекта зависит и процесс согласования, который может затянуться на несколько месяцев. Если не возникло ни каких претензий, и стоит печать на документах, тогда можно приступать к строительству

Когда делается проект, тогда уже нужно и выбирать вид котельной, обращая внимание на некоторые критерии

Критерии, на которые стоит обратить свое внимание:

• Режим отопления;
• Тип энергоносителя;
• Место установки;
• Вентиляцию;
• Освещение;
• Размер: высота должна быть приблизительно 2,5м, а объем всего помещения – 15м кубических.

Примеры котельных могут быть разными: газовыми, работающими на твердом топливе или электрическими. Газовая котельная самая не безопасная, нормы и требования к ней очень жесткие, потому что газ взрывоопасен. Устройство твердотопливного типа менее взрывоопасны, но устанавливают их так же вне дома. Некоторые котлы могут работать даже на дровах. Такая котельная называется кочегарка. Правильно уложенная электрика – это залог безопасности. Обязательно нужно сделать заземление.

№5. Требования к дымоходу котельной

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

• дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
• в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
• каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
• если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
• рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.

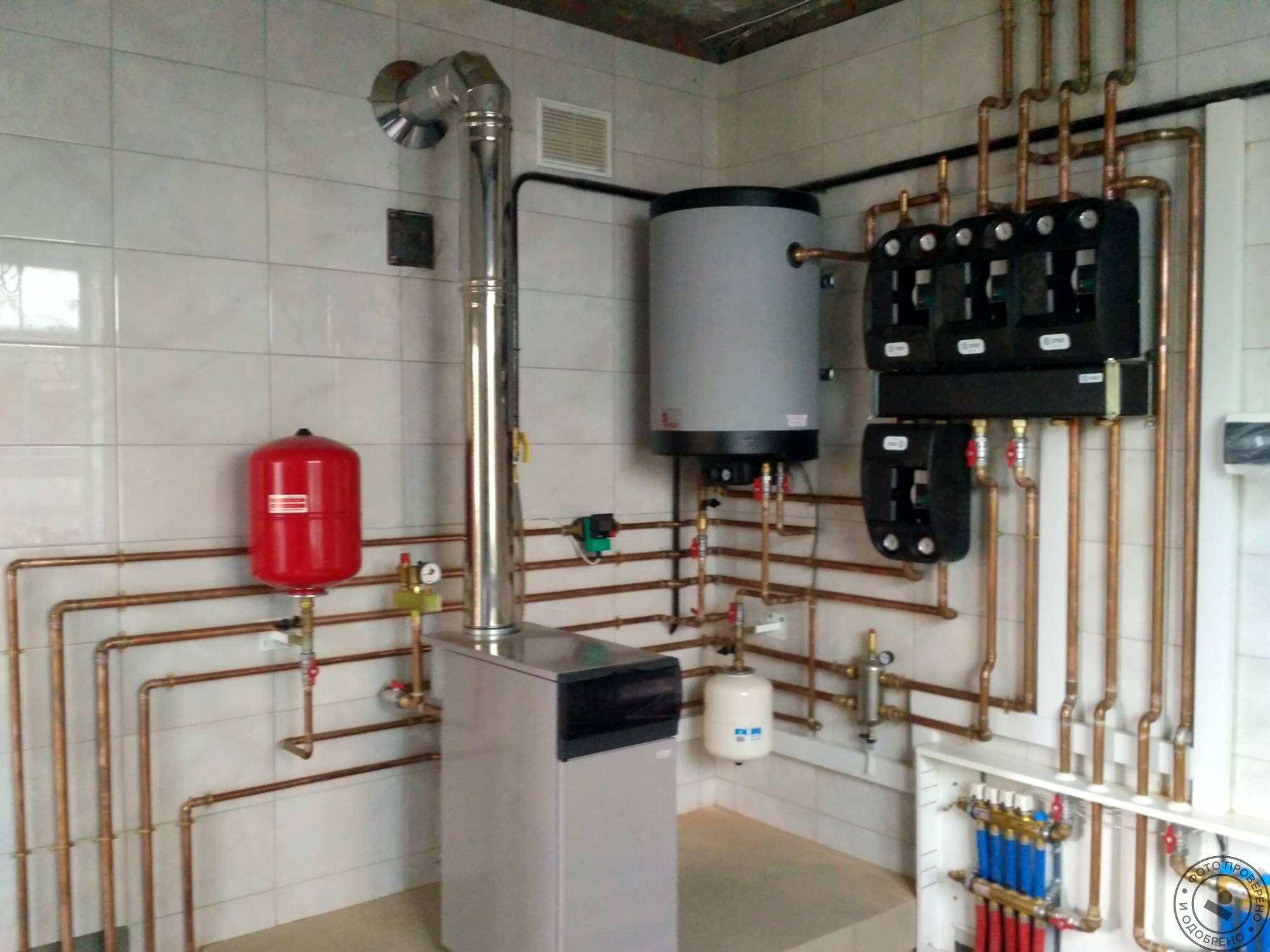

Устройство

Котельная не может функционировать без водогрейного или парового котла и его обвязки. Последняя всегда включает следующие элементы:

1. Открытый расширительный или закрытый мембранный бачок. Задачей любого из этих элементов является уменьшение давления, которое создал нагретый и увеличенный в объеме теплоноситель. Любой из этих бачков можно и не устанавливать. Это потому, что он может быть встроенным в конструкцию котла с автоматизацией.
2. Распределительный коллектор. Его работа заключается в распределении теплоносителя по контурам отопительной системы.
3. Группа безопасности. Ее формируют из предохранительного клапана, клапана сброса давления и манометра.
4. Циркуляционный насос. Перекачивает теплоноситель по обвязке закрытого типа. Если она должна быть открытой, то проектирование проводят без учета этого элемента.
5. Бойлер косвенного нагрева. Благодаря этому элементу с большим объемом нагревается вода, которая потом поступает к кранам и в ванную комнату в том количестве, сколько надо.
6. Дымоход. Его монтируют для отвода всех продуктов сгорания в атмосферу.
7. Тепловой аккумулятор. Имея большой объем, является очень полезным, ведь позволяет накапливать избыточное тепло и затем отдавать его внутрь частного дома с подвалом и двумя этажами. Чтобы он отдал столько тепла, сколько нужно, применяют термостат, подключенный к циркуляционному насосу.

Стоит отметить, что выбор, а также монтаж котельного оборудования с автоматизацией зависят от того, какой водогрейный или паровой котел, какую схему обвязки выбрали хозяева частного дома. Например, если отопление будет производиться газовым котлом, который всегда имеет приборы автоматизации, тогда в проект не нужно включать группу безопасности, мембранный бак и тепловой аккумулятор. Почти такой же является ситуация с котлом, который для работы использует электрический ток.

Бойлер в схеме котельной

Для обеспечения частного дома горячей водой рядом с источником теплоснабжения в схема котельных частного дома применяется бак косвенного нагрева – бойлер. Основным функциональным элементом служит змеевик из стали или латуни размещенный внутри емкости и имеющий внушительную площадь поверхности. Нагревать такой теплообменник  — задача горячей воды (или другой теплоноситель). Во избежание быстрого охлаждения резервуара, корпус обложен теплоизоляцией. Элемент в современных моделях оснащен магниевым анодом, препятствующем развитию коррозийных процессов и увеличивающем срок службы детали. Предохранитель, термодатчик и манометр в составе группы безопасности защищают устройство от высокого давления.

Принцип действия:

• бак заполняется холодной водой;
• из котла в теплообменник поступает горячий носитель;
• нагретая поверхность змеевика отдает тепло водной массе;
• из выходного отверстия поступает теплая жидкость.

Встроенная в модификации последнего поколения навигационная панель позволяет регулировать подачу в теплообменник, благодаря температурному датчику. По габаритам оборудование имеет существенный размах – от 80-100л до 1400-1500л.  В модельном ряду присутствуют и такие, которые наряду с возможностью нагреваться за счет котла способны питаться от электричества и других источников энергии.

Установка предполагает соблюдение некоторых правил:

• расположение в максимальной близости от теплогенератора (котла);
• организация ровной нескользкой поверхности;
• оснащение гидроаккумулятором для предупреждения теплового расширения;
• монтаж на всех контурах шаровых кранов для комфортной и безопасной эксплуатации;
• обустройство обратными клапанами для предотвращения противотока;
• врезка фильтров для повышения качества жидкости;
• правильная позиция одной или нескольких единиц насосов, когда ось мотора размещена по горизонтали.

Варианты компоновки

Циркуляция теплоносителя внутри современных отопительных систем производится принудительно, для перекачки используют насос. При прокладке труб системы с насосом, не нужно думать об уклонах, их располагают как удобно.

Заранее подготовьте список в которых укажите нужные теплосиловые установки, определите сколько их будет установлено, подсчитайте нагрузку на метр основания. Так вы сможете предварительно оценить возможные варианты компоновки — нарисовать план помещения и по-разному расставить в ней технику.

Как лучше разместить в котельной агрегаты:

стараться по возможности не использовать для котельной помещение в плане похожее на квадрат. Все элементы удобно устанавливать возле стен. А центр такой комнаты останется незанятым;

• Если места мало, использовать подвесное или малогабаритное оборудование;
• Возле окна расположить низкие напольные агрегаты, к примеру, стационарный теплогенератор;
• Громоздкий теплоаккумулятор установить в углу, только следует предусмотреть просветы шириной 5-10 см для укладки обвязки;
• Напольный котел удобно смонтировать боком прямо возле стены.

В широком помещении обязательно останется пространство, так как все оборудование располагаются вдоль стен.

Важно! При катастрофическом недостатке свободного пространства электрический водонагреватель допустимо установить в соседнем помещении. Оцените способы компоновки агрегатов напротив друг друга или по противолежащим стенам, но это потребует проводить трубы через комнату. Оцените способы компоновки агрегатов напротив друг друга или по противолежащим стенам, но это потребует проводить трубы через комнату

Оцените способы компоновки агрегатов напротив друг друга или по противолежащим стенам, но это потребует проводить трубы через комнату.

Остаток свободного места возле простенков отведите для водоочистки. При хорошей компоновке вы сможете найти место в закрытой котельной для установки стиральной машины, маленькой ванны и раковины.

Разновидности котельных по расположению

Естественно, существуют требования к безопасности, и их потребуется соблюдать при обустройстве подобного помещения, как котельная, но все-таки они будут представлять нам правил выбора в вопросе типа топлива, размера и местоположения топочной.

По типу размещений в частном доме котельные могут быть:

1. Встроенные в дом. В таком случае все оборудование будет размещено в одной из комнат доме (как правило, это коридор или кухня). В плане дешевизны и простоты обустройства это идеальный вариант, но подойдет только в том случае, если вы планируете применять маломощные котельные установки (компактные). Котел на газу с надувной горелкой в таком случае лучше не применять по причине высокого уровня шума, а оборудование, которое работает на солярке, может доставлять множество неудобств из-за резких неприятных ароматов.
2. В пристройке или отдельное помещение дома. Все котельное оборудование размещено в отдельном помещении, которое будет соединено с домом лишь одной или даже парой стенам. Дверь в подобное помещение следует оббивать негорючими материалами. Это идеальный вариант с точки  зрения безопасности и удобства. Если котельная будет около жилых помещений, то оптимальным вариантом будет произвести дополнительную шумовую изоляцию – в СНиП об этом ничего не говорится, но это будет куда удобнее.
3. Отдельно стоящее здания. Все оборудование способы и вовсе вынести в отдельное самостоятельное здание, которое будет обустроено в соответствии по всем правилам и нормам. Оно будет соединено с домом при помощи тепловых трасс. В таком случае у вас будут развязаны руки, потому что можно будет применять оборудование разных типов и при этом не переживать о шуме, наличие неприятных ароматов. Часто подобные котельные обустраивают, когда применяется газовый котел с высоким уровнем мощности. Недостатком станет затраты на постройку здания, а также прокладывание коммуникаций.

В идеале следует продумать размещение котельной еще при проектировании дома. Если же дом уже построен, а число вероятных вариантов расположения будут сокращены, из-за чего можно столкнуться с тем, что выбор оборудования для отопления будет сильно сужен. В любом случае, если начинать обустройство, следует обращаться к профессиональным мастерам.

Требования для разных помещений

При оформлении котельной следует руководствоваться как минимум тремя сводами правил (СП):

• 62.13330 (действует с 2011 года, посвящен системам распределения газа);
• 402.1325800 (введен в оборот с 2018 года, отражает нормы проектирования газовых комплексов в жилых домах);
• 42-101 (работает с 2003 года, в рекомендательном режиме описывает порядок проектирования и подготовки систем распределения газа на основе неметаллической трубы).

Отдельно стоит упомянуть еще одну рекомендательную инструкцию, которая относится к установке теплоагрегатов, отвечающих за обогрев и подачу горячей воды в одноквартирном и блокированном жилье. При составлении точных проектов руководствуются всеми этими документами, к примеру, чтобы грамотно протянуть трубы и правильно расположить все точки подключения. Определяя размер котельной, ориентируются и на нормы по части расстояний между компонентами, по величине проходов.

Если установить все необходимое оборудование вдоль одной из стен, то аппараты обычно занимают 3,2 м по длине и 1,7 м по ширине с учетом необходимых проходов или дистанций. Конечно, в конкретном случае могут быть любые другие параметры, и потому без консультации с инженерами не обойтись все равно. Необходимо понимать, что расчетные габариты оборудования и площадок даются всегда без учета пространства для открытия дверей и окон.

К сведению: руководствоваться нормами СП 89 не следует. Они относятся только к теплогенерирующим установкам мощнее 360 кВт. При этом здания для таких котельных занимают уже не менее 3000 кв. м. Потому ссылки на такой норматив при проектировании отопительной системы частного дома попросту незаконны. И если их пытаются ввести, то это признак непрофессионализма инженеров или даже жульничества.

Упомянутый выше объём 15 м3 в реальности крайне невелик. Дело в том, что реально это всего лишь 5 кв. м, и для установки аппаратуры этого очень мало. В идеале следует ориентироваться хотя бы на 8 кв. м или в пересчете на объем 24 куб. м.

Высота котельной непременно должна составлять минимум 2,2 м. В самых разных помещениях между полом котельной и окном верхнего этажа должно быть не менее 9 м. Это означает, что над котельной пристройкой запрещено оборудовать окна, а вместе с ними и жилые комнаты. При общей площади дома менее чем 350 кв. м можно, вообще, отказаться от оборудования отдельной котельной в полном смысле слова, отведя под котел кухню (кухню-столовую). Государственные контролеры проверят только, чтобы мощность оборудования была не выше 50 кВт, а объем кухни составлял минимум 21 куб. м (при площади от 7 м2); для кухни-столовой эти показатели составят не менее 36 куб. м и 12 м2 соответственно.

При установке котла на кухню главная часть вспомогательного оборудования (бойлеры, насосы, смесители, коллекторы, бачки расширения) ставят под лестницу либо в шкаф величиной 1х1,5 м. Но при характеристике размера помещения для котла нельзя забывать про требования к габаритам остекления. Они подбираются с таким расчетом, чтобы дом точно не страдал от взрывов или страдал минимально. Суммарная площадь стекла (без учета рам, шпингалетов и тому подобных вещей) составляет не менее 0,8 кв. м даже в аппаратной от 8 до 9 м2 площадью.

Если суммарное пространство котельной превышает 9 кв. м, то расчет тоже несложен. На каждый кубометр теплового сооружения отводится по 0,03 м2 чистого стеклянного покрытия. Типовой оконный габарит необязательно считать специально, достаточно руководствоваться простым соотношением:

• зал до 10 квадратов — остекление 150х60 см;
• комплекс на 10,1-12 квадратов — 150х90 см;
• 12,1-14 м2 — соответствуют стеклу 120х120 см;
• 14,1-16 м2 — рама 150 на 120 см.

Вышеупомянутые данные о двери шириной 80 см в целом верны, но иногда они недостаточны. Правильнее исходить из того, что дверь должна быть на 20 см шире котла либо бойлера. При расхождении их величины ориентируются на больший аппарат. В остальном можно ограничиться только соображениями собственного удобства и практичности. Отдельная тема — размер вентилирующего канала (который также прямо связан с мощностью котла):

• до 39,9 кВт включительно – 20х10 см;
• 40-60 кВт – 25х15 см;
• 60-80 кВт – 25х20 см;
• 80-100 кВт – 30х20 см.

Размеры газовых котельных в частных домах в видео ниже.

Отделка котельной в частном доме: фото и материалы

Отделка бойлерной – это очень важный этап строительства. Обустроить и отделать помещение нужно очень грамотно – это является залогом вашей безопасности. Чтобы сделать все правильно и при этом красиво, нужно выполнять все требования и придерживаться норм.

Просмотрев различные фотографии отдельных вариантов, по отделки котельных, нужно определиться с выбором или же создать свой дизайн помещения и воплотить его в жизнь.

Негорючие материалы для отделки:

• Керамическая плитка. Для отделки стен – это идеальное решение.
• Керамогранит. Им обычно устилают пол котельной, так как он способен выдержат большие нагрузки.
• Ксилолито-волокнистый лист. Это экологически чисты материал, способны выдерживать очень высокие температуры (1000 градусов).
• Огнеупорная и термостойкая штукатурка. Она способна выдерживать открытое пламя несколько минут. Ее, так же, можно красить в разный цвет и при этом она не утратит свои огнестойкие способности.

Отделка внутри котельной может быть выполнена из не дорогих материалов, но обязательно они должны соответствовать всем требованиям. Цена некоторых из них может быть даже очень скромной. Главное для котельной – это не ее отделка, а оборудование. Вот на него и нужно тратить сбережения, чтобы затем чувствовать себя в безопасности.

Основные требования к помещению для установки отопительного газового оборудования

Требования к помещению для установки отопительного газового оборудования

Первое на что стоит обратить внимание – такое оборудование в частном доме рекомендуется не устанавливать. Идеально, если для этих целей сооружено отдельное здание

Но это возможно не во всех случаях, поэтому можно ограничиться нежилой комнатой

Отличный выход из ситуации – обустройство отопительного помещения в подвале. Но это возможно только при наличии частного дома, который состоит всего из одного этажа

Но это возможно не во всех случаях, поэтому можно ограничиться нежилой комнатой. Отличный выход из ситуации – обустройство отопительного помещения в подвале. Но это возможно только при наличии частного дома, который состоит всего из одного этажа.

Основные правила выбора помещения под котельную:

• Потолки должны иметь высоту более 2.1 м;
• Дверной проем больше 0.7 м;
• Для установки 1 единицы оборудования площадь помещение должна быть не меньше 4 м2;
• Поверхность стен комнаты ровная и покрытая штукатуркой (отделка должна осуществляться пожаробезопасными материалами);
• Ровное напольное покрытие из негорючих материалов;
• Оконный проем должен быть пропорциональный размерам комнаты: 30 см2 оконной поверхности на 1000 см3 объема комнаты.

В котельной должен присутствовать доступ к дымоотводу достаточного диаметра, контур заземления и подвод воды.

Схема установки котла

В доме частного использования правила не запрещают устанавливать определенные виды котлов – можно смело выбирать подходящий. Также нет ограничений относительно места расположения помещения для обустройства котельной. Можно спокойно планировать еще с момента проектирования дома установку большого отопительного оборудования на газе в предназначенной для этих целей пристройке, из которой возможно отопление не только жилых помещений, но и гаража, подсобки и др.

Отделка помещения котельной

Согласно всем существующим нормам, все поверхности помещения должны быть выполнены из негорючих материалов.

1. Если стены были выполнены из дерева, то такая конструкция нуждается в более тщательной обработке. Для этого их пропитывают огнестойкими составами и покрывают отражающей теплоизоляцией. Затем они обшиваются огнестойким гипсокартоном.
2. Пол должен быть выровнен, для этого используют смесь из цемента и песка.
3. Также следует предусмотреть гидроизоляцию. Пол покрывается специальными материалами (рулонными или обмазочными), захватывается участок стены на высоте десяти сантиметров.

Внимательно нужно подойти и к отделке стен, они будут подвергаться наибольшему воздействию:

• Стены предварительно очищаются, удаляются лишние объекты. Так, окна вдоль той стены, где будет размещаться котел, полностью закладываются.
• Теперь можно начинать процесс нанесения первого слоя штукатурки, он позволит выровнять любые дефекты.
• В качестве финишного слоя используется шпаклевка. С помощью нее удается подготовить поверхность для окончательной обработки.

Керамическая плитка

Лучшим решением для окончательной отделки стен в котельной считается керамическая плитка. Она отвечает всем свойствам, которые необходимы для такого типа покрытия. Этот материал устойчив к большим перепадам температуры. Даже открытое пламя не может изменить его положительных свойств. Не зря его применяют для облицовки печей и каминов. Но все же, плитку в котельную нужно подбирать основательно. Для этого целесообразно перед покупкой удостовериться, что она имеет необходимые сертификаты соответствия.

Чаще всего для отделки котельной применяется керамическая плитка

Вот только на пол керамическую плитку желательно не укладывать. Для этих целей лучше воспользоваться керамогранитом. Он сможет выдержать большие механические воздействия.

Монтаж плитки выполняется следующим образом:

• Предварительно закупается нужное количество материала. Это необходимо делать с запасов, который должен составлять +10%.
• Стены нужно сделать достаточно ровными, без особых перепадов. Для этого используют шпатлевку, которой и выравнивают поверхность.
• Плитку для котельной приклеивают на специальный клей, хотя часто для этого используют и шпаклевочную смесь.
• Главное, межплиточные швы делать как можно меньше. Для затирки лучше не использовать составы белого цвета.
• Желательно отдавать предпочтение глазурованным изделиям.

Листовые материалы

Все большую популярность набирают листы КВЛ (ксилолито-волокнистые листы — см. фото):

1. Они способны выдерживать высокие температуры до одной тысячи градусов.
2. Не выделяют никаких вредных веществ.
3. Их можно монтировать даже на неровные поверхности.
4. Нуждаются в последующей отделке огнестойкой штукатуркой, которая в дальнейшем покрывается водоэмульсионной краской.

Ксилолито-волокнистые листы — негорючий материал (выдерживает температуру до 1000°С), применяется для отделки котельных помещений

Потолок также покрывается материалом, который способен выдерживать большие температуры. Естественно, не удастся использовать для этого плитку. Тогда на помощь приходят как раз различные листовые материалы. Но прежде чем их монтировать, нужно обеспечить хорошую гидро и пароизоляцию. Это делается за счет специальных рулонных изделий.

Важно сделать помещение настолько огнестойким, чтобы при возникновении открытого пламени, конструкция могла выдержать около 25 минут. Конечно, лучше чтобы вообще не возникало возможности для развития пожара

Схема котельной при использовании твердого топлива

Автономный бункер для твердотопливного котла не имеет жестких требований к метражу, ключевой момент  – выделение именно отдельного места, поскольку сам источник теплоснабжения монтируется на полу. Навряд ли присутствие такого прибора в коридоре или на кухне будет удовлетворять принципам эргономики, кроме того, это противоречит принципам безопасности.

Минимальные условия для эксплуатации твердотопливного оборудования:

• расстояние от стены до заслонки не менее 1,2 – 1,5 м; до боковин – 1 м; до задней части – 0,5м; до среза тройника при заднем типе подключения – 50см;
• выполнение поверхностей помещения из несгораемого материала или их оштукатуривание, облицовка минеритом;
• снабжение приточной вентиляцией, которая может быть представлена промежутком между дверью и полом или отверстием в стене;
• исключение надстроек над бункером.

Технологический состав котельной с ТТ-теплогенератором

Перечень оснащения для топки твердым топливом включает:

• котел с необходимыми баками, резервуарами и т.п.;
• комплектная группа безопасности, трехходовой смесительный клапан, циркуляционный насос в структуре обвязки обогревательного устройства;
• бойлер, нагревающийся за счет ТТ-котла, обеспечивающий жилье горячей водой;
• труба отвода дыма эффективного диаметра и высоты;
• организованный сливной комплекс на случай простоя аппарата;
• погодозависимая или настраиваемая автоматика;
• система огнеудаления и пожаротушения.

К твердому топливу относятся дрова, уголь, торф. Для их расположения также необходимо обособить некоторый участок.
