Какими характеристиками обладают гипсокартонные листы: ГОСТ

Классификация ГКЛ

Технические характеристики гипсокартонных листов зависят от того, к какой разновидности они относятся. Согласно ГОСТ 6266-97 различают следующие виды гипсокартона:

• обычный – обозначается аббревиатурой ГКЛ;
• влагостойкий – ГКЛВ;
• гипсокартон, обладающий повышенной огнестойкостью – ГКЛО;
• материал, сочетающий в себе свойства влагостойкого материала и повышенную сопротивляемость открытому огню – ГКЛВО.

В 2012 году был принят новый межгосударственный стандарт, разработанный в сотрудничестве с фирмой Кнауф. В ГОСТ 32614-2012, введенном в действие на территории России с 2015 года, гипсокартон называют гипсовыми строительными плитами. Согласно новому ГОСТу, материал делят на 8 типов:

• A – гипсокартон, соответствующий стандартному ГКЛ;
• Н – влагостойкие гипсовые плиты;
• F – огнестойкие плиты;
• D – плиты, имеющие заданную плотность, которая зависит от условий эксплуатации;
• I – материал, обладающий повышенной твёрдостью;
• Е – фасадные плиты с низким водопоглощением и минимальной паропроницаемостью;
• P – изделия, предназначенные для последующего нанесения гипсовой штукатурки или укладки кафеля;
• R – материал, обладающий повышенной прочностью на изгиб в любом направлении.

Стандартный или обычный ГКЛ (ГСП-A по новому ГОСТу), который также называют строительным или базовым, чаще других видов используется для отделки квартир. С его помощью , и стеновые каркасы из металла и дерева. Имеет светло-серую поверхность, применение возможно только в помещениях с нормальной влажностью.Стандартный гипсокартон.

Влагостойкий ГКЛ

Влагостойкий гипсокартон ГКЛВ (по новому стандарту – ГСП-H2) находит применение в помещениях со средней и повышенной влажностью. Устойчивость материала к влаге достигается посредством добавления в гипс модификаторов, снижающих его впитывающую способность, а также антигрибковых составов. Влагостойкий вид гипсокартона легко узнаваем благодаря зеленому цвету поверхности. Область применения влагостойкого материала шире, чем у базового ГКЛ и включает такие помещения, как кухня, санузел, отапливаемая лоджия, утепленный балкон. ГКЛВ может использоваться для изготовления откосов, при условии применения качественной гидроизоляции возможна даже отделка стен в душевой.

Гипсокартон огнестойкий

ГКЛО отличается от остальных видов гипсокартона наличием в гипсовой сердцевине специальных добавок, обеспечивающих устойчивость к высоким температурам и препятствующих распространению дыма и огня при пожаре. У Кнауф огнестойкий материал повышенной плотности имеет обозначение ГСП-DF.

Технические характеристики этого вида ГКЛ создают отдельную область применения: обшивка кабельных и вентиляционных каналов, стальных и деревянных конструкций, нуждающихся в противопожарной защите. Картонный слой огнестойкого листа обычно имеет светло-розовый оттенок, маркировка по требованию ГОСТ должна быть красного цвета. Для отделки влажных помещений используется гипсокартон, обозначаемый буквами ГКЛВО (ГСП-DFH2 по новому стандарту), сочетающий в себе свойства огне- и влагостойкого материала.

ГКЛД – дизайнерский, гибкий или арочный гипсокартон, который не упоминается в ГОСТ 6266-97. Предназначен для создания конструкций сложных изогнутых форм: арок, декоративных элементов подвесного потолка. Небольшая толщина (6–6,5 мм) и усиление армирующей сеткой из стекловолокна позволяют гнуть этот материал без смачивания.

Гипсокартон повышенной прочности

Применение усиленного гипсокартона целесообразно при больших нагрузках на стену, при необходимости крепления тяжелого предмета. Примером такого материала может служить гипсокартон Diamant от Кнауф. Данный производитель изготавливает также изделия большой толщины (18, 20, 25 мм) называемые высокопрочными или массивными плитами. Такой материал может быть также огне- и влагостойким.

Свойства гипсокартонных листов

Гипсокартонные листы, предназначенные для отделки стен, устройства перегородок, подвесных потолков, огнезащиты конструкций, изготовления декоративных и звукопоглощающих изделий, производятся по ГОСТ 6266—97.

Номинальные размеры листов приведены в таблице 2.2.

Номинальные размеры ГКЛ Таблица 2.2.

Предельные отклонения от номинальных размеров не должны быть более указанных в таблице 2.3.

Предельные отклонения размеров ГКЛ Таблица 2.3.

Листы должны иметь прямоугольную форму в плане. Отклонение от прямоугольности не должно быть более 3 мм.

Для листов не допускаются повреждения углов и продольных кромок.

Масса 1 м2 листов (поверхностная плотность) должна соответствовать указанной в таблице 2.4.

Таблица 2. 4. Удельная масса ГКЛ

Примечание, s — значение номинальной толщины листа по таблице 2.1, мм.

Сцепление гипсового сердечника с картоном должно быть прочнее, чем сцепление слоев картона.

Разрушающая нагрузка при испытании листов на прочность при изгибе при постоянном пролете (7=350 мм) должна быть не менее указанной в таблице 2.5.

Отклонение минимального значения разрушающей нагрузки отдельного образца от требований таблицы 2.5 не должно быть более 10%.

Таблица 2.5. Прочность ГКЛ на изгиб

Водопоглощение листов ГКЛВ и ГКЛВО не должно быть более 10% по массе.

Сопротивляемость листов ГКЛО и ГКЛВО воздействию открытого пламени должна быть не менее 20 мин.

Гипсокартонные листы ГКЛ, ГКЛВ, ГКЛО и другие относятся к группе горючести Г1 по ГОСТ 30244, к группе воспламеняемости ВЗ по ГОСТ 30402, к группе дымообразующей способности Д1 по ГОСТ 12.1.044, к группе токсичности Т1 по ГОСТ 12.1.044.

Отнесение гипсокартонных листов к более высокой (менее пожароопасной) группе воспламеняемости может быть осуществлено на основании результатов испытаний продукции конкретного изготовителя.

Во избежание ухудшения прочностных характеристик гипсокартонные листы не должны подвергаться длительному воздействию температур свыше 50°С. Низкие же температуры практически не оказывают влияния на свойства ГКЛ.

Листы следует хранить в помещениях с сухим и нормальным влажностным режимом раздельно по видам и размерам.

ЧАбразивные материалыУплотнительные и гидроизоляционные материалыПраймеры (грунтовки)Лента угловая металлизированнаяЛента бумажнаяСинтетические нетканые и самоклеящиеся лентыФинишные шпаклевкиГипсовые монтажные клеиЗаполнители швов ГКЛОсновные свойства строительных смесей

Разновидности потолочного гипсокартона по сфере использования

Потолочный ГКЛ пользуется большой популярностью, потому что поверхность можно отделывать разными материалами. Гипсовый лист после шпаклевания и шлифования красят интерьерными красками, оклеивают обоями, облицовывают плиткой.

Помимо этого, обширная сфера использования связана с простым и быстрым монтажом, который можно провести собственноручно. После укладки ГКЛ потолок становится идеально гладким и ровным. Изделие закрепляется на базовой поверхности посредством крепления на металлической и деревянной обрешетке либо приклеиванием на специальный клей.

В зависимости от сферы использования выделяют несколько разновидностей этого материала, отличающихся своими техническими характеристиками. Рассмотрим каждый вид ГКЛ отдельно.

Влагостойкий

Влагостойкие гипсокартонные плиты для потолка монтируют в помещениях с высоким уровнем влажности. Они подходят для установки в бассейне, санузле или ванной. Такие изделия выдерживают не только повышенную влажность, но и прямой контакт с водой, поэтому не портятся после затопления соседями сверху.

Поверхность влагостойких листов грунтуют, шпаклюют и красят любыми составами, даже смесями со значительным процентом воды, чего нельзя сказать о традиционном ГКЛ. Последний материал вздувается и деформируется от использования составов с большим количеством воды.

Огнестойкий

Огнестойкие покрытия несложно отличить от других разновидностей, ведь они имеют характерный розоватый цвет картонной поверхности. Благодаря особым пропиткам этот материал некоторое время сопротивляется возгоранию. Сфера использования покрытия определяется пожарными требованиями к помещению.

Его применяют в:

• коридорах общественных зданий;
• местах с повышенной пожароопасностью;
• на лестничных клетках;
• на путях эвакуации людей.

Стандартный

При выполнении ремонтных работ в помещениях с нормальной влажностью обычно применяют стандартные листы гипсокартона. К таким помещениям не должны предъявляется особые требования по пожаробезопасности. Это плиты с покрытием из серого картона и синей маркировкой.

Акустический

Благодаря микроскопической перфорации изделие обладает улучшенным шумопоглощением, поэтому защищает помещение от внешних шумов и уменьшает прохождение звуковых волн из комнаты наружу. Гашение звуковой волны достигается за счет ее многократного преломления в отверстиях на поверхности материала.

Область применения акустического ГКЛ довольно обширная:

• обычные квартиры с шумными соседями сверху;
• лекционные залы;
• аудитории;
• киноконцертные залы;
• студии звукозаписи;
• гостиницы.

Арочный

Поскольку это изделие предназначено для монтажа на криволинейные поверхности, его толщина меньше, чем у стандартного потолочного гипсокартона. Его применяют для обшивки поверхностей с плавной изогнутой конфигурацией, фигурных потолков и арочных конструкций. Обычно это изделия с серым цветом картона и уменьшенной толщиной.

Теплопроводность

Теплопроводность гипсокартона — это свойство материала пропускать тепло и передавать его холодным участкам. Эту способность у описываемого материала определяет коэффициент теплопроводности. Как правило, характеристика варьируется от 0,21 до 0,34 Вт/ (м×К). Лучшие показатели теплопроводности — у гипсокартона «Кнауф». В данном случае они составляют 0,15 Вт/ (м×К). По данному параметру материал можно сравнить с одним из самых экологичных и теплых материалов — древесиной. Если же осуществляет сравнение с гипсовой штукатуркой или фанерой, то теплопроводность гипса будет ниже.

Но в силу своей малой толщины даже такая теплопроводность гипсокартона (для утепления его используют довольно часто) не способна обеспечить хорошую изоляцию стен. Лист обладает средней толщиной в 12,5 мм. С его помощью нельзя обеспечить полную теплоизоляцию. Однако если сочетать полотна с другими утеплителями, материалы будут хорошо удерживать тепло.

Сопроводительные документы

Что такое сертификат на ГКЛ (Кнауф)? Это бумага, которая подтверждает возможность изготовления того или иного товара на территории государства. Схема сертификации предполагает проведение ряда испытаний продукции с оформлением соответствующих протоколов. В результате потенциальный производитель получает на руки сертификат, подтверждающий качество товара.

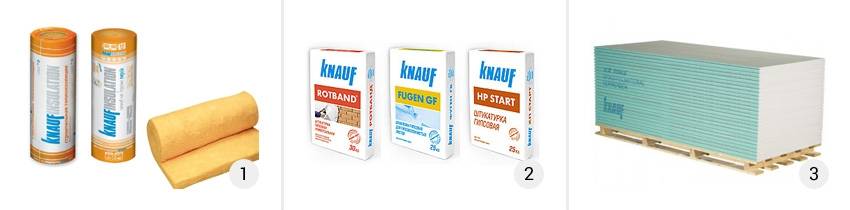

Компания Knauf является ведущим производителем на рынке строительных материалов и поставляет на отечественный рынок следующий ассортимент:к

• гипсокартон и другие продукты на основе гипсовых смесей (рисунок 3);
• теплоизоляционные и звукоизоляционные материалы (рисунок 1);
• плиты для подвесных потолков;
• наливные полы;
• металлопрокат;
• материалы для отделки стен (рисунок 2).

Все вышеприведенные позиции списка (в том числе и гкл) имеют обязательные разрешительные документы и сертификаты соответствия ряда европейских стран, в том числе Белоруссии, России и Украины.

Кроме того, гипсокартон Кнауф как и любой другой отделочный материал, предназначенный для эксплуатации в помещениях, должен иметь сертификат пожарной безопасности. Наличие двух вышеприведенных документов является обязательным как для ввозимой продукции, так и для той, которая производится под маркой «Knauf» на отечественных предприятиях.

Сертификат соответствия ГКЛ Кнауф

Что подразумевается под словом сертификат? Это специальная бумага от Кнауф, которая подтверждает свои права на изготовление определенного товара на территории Российской Федерации. Сертификат и его схема также подтверждают, о том, что с объектом было проведено ряд испытаний и оформлены соответствующие протоколы. По результатам проведенных исследований производитель получает специальный сертификат, который подтверждает качество товара.

В ассортимент данной компании входят такие товары:

• Металлопрокат;
• Гипсокартона различного типа и другие продукции, в основе которых лежит гипс;
• Специальные плиты, которые используются для создания навесных потолков;
• Материалы для теплоизоляции;
• Материалы для шумоизоляции;
• Материалы для отделочных работ связанных со стенами;
• Наливные полы.

Качественная продукция

Вся продукция фирмы Кнауф, а также известных отечественных изготовителей (Магма, Волма) полностью отвечает мировым требованиям качества. Подтверждением этому служит документ соответствия.

Образец

Здесь отражена следующая информация:

• наименование фирмы-изготовителя;
• наименование продукции;
• технические характеристики материала;

Обратите внимание! Скачать технические характеристики можно на сайте изготовителя. соответствие ГОСТу, пожарной безопасности, санитарно-экологическим нормам

соответствие ГОСТу, пожарной безопасности, санитарно-экологическим нормам.

Помните, сертификат на гипсокартон служит залогом не только качественного ремонта, но и вашего здоровья! Будьте внимательны при покупке подобного рода изделий, чтобы не нарваться на некачественный товар. Внимательно читайте сертификат, чтобы никто не мог вас обмануть.

Возможные варианты монтажа деревянных каркасов под гипсокартона

Лучший способ скрыть трубу отопления в комнате

При покупке массовой продукции, вне зависимости от ее целевого назначения, необходимо обратить внимание на ряд сопроводительных документов. Именно они станут основной гарантией качества и надежности любого изделия

Такой подход является ключевым и при покупке строительных материалов. Ведь от их экологичности, безопасности, прочности и ряда других показателей зависит благополучие всех обитателей квартиры. Какими характеристиками должен обладать ГКЛ от Кнауф, чтобы получить сертификат соответствия? Какой материал нельзя использовать в процессе ремонта? На все эти вопросы ответит следующая статья.

Какие есть размеры стенового профиля для гипсокартона

Для выравнивания стен применяют изделия:

1. Несущий CW – 50х50, 75х50,100х50, 125х50 и 150х50 мм.
2. Направляющий UW – 50х40, 75х40, 100х40,125х40 и 150х40 мм.
3. Длина стоечного профиля от 2.6 м до 4 метров. Направляющий производят 3 – 4 метра. Есть различия во внешнем виде: на одних откатка 2-х полосок под крепление, а на других Н-образный вырез под кабели.

В стеновой конструкции применяют стоечный вид ПС, он же стеновой – распространенный в создании гипсокартонных поверхностей.

Имеет немного загнутые внутрь боковинки, а по “спинке идут 2 продольных канала.

Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

• длина 2.5-4 метра;
• ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
• высота боковых частей 27 мм.

Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

1. Угловой – применяют при отделке конструкции. Это защита углов от ударов.
2. Маячковые изделия – используют при штукатурке поверхности.

Кроме метал-планок, для создания каркасной основы под гипсокартон, используют элементы:

• Прямой подвес – это перфорированная полоска. Ее загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
• Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
• Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия

Ценные свойства и недостатки

ГКЛО повышает уровень пожарной защиты и обладает значительными достоинствами и положительными характеристиками:

• Легкие плиты удобно использовать при монтаже, разрезать, подгонять. Справиться с работой может один человек
• Выпрямляет неровные поверхности
• Пропускает воздух, имеет экологически чистый состав, не приносит вреда здоровью
• Заменяет штукатурные работы, которые значительно сложнее выполнять и дороже по стоимости
• Не нуждается в высыхании. Поклеить обои, покрасить, положить кафельную плитку можно сразу после обшивки листами
• Обладает хорошей звукоизоляцией
• При воздействии жара и тепла не выделяет удушающих вредных запахов
• Имеет высокую прочность и долгожительство

Стоит огнестойкий материал выше обычных ГКЛ в два раза, но преимущественные показатели, требования пожарной безопасности значительно важнее.

Огнеупорный блок — это практически безупречный строительный продукт по качеству. Есть некоторые сложности с его применением:

• ГКЛО тверже других видов гипсокартона из-за плотного состава, поэтому прикручивать к поверхности, разрезать немного сложнее, чем обычный
• обладает устойчивостью к влаге, но в очень сырых помещениях, ванне, сауне, бане лучше использовать состав ГКЛВО, способный выдерживать устойчивость к огню и влаге одновременно.
• прочность ГКЛО умеренная, чтобы прикрепить к нему тяжести, нужно дополнительно упрочнять поверхность, при сильных ударах возможны проломы и выбоины.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:ГОСТ 12.1.044-89 ССБТ. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определенияГОСТ 166-89 Штангенциркули. Технические условияГОСТ 427-75 Линейки измерительные металлические. Технические условияГОСТ 3560-73 Лента стальная упаковочная. Технические условияГОСТ 3749-77 Угольники поверочные 90°. Технические условияГОСТ 7502-98 Рулетки измерительные металлические. Технические условияГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условияГОСТ 14192-96 Маркировка грузовГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определенияГОСТ 24104-88* Весы лабораторные общего назначения и образцовые. Общие технические условия_________________* На территории Российской Федерации действует ГОСТ Р 53228-2008, здесь и далее по тексту. – Примечание изготовление базы данных. ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условияГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидовГОСТ 30244-94 Материалы строительные. Методы испытания на горючестьГОСТ 30402-96 Материалы строительные. Метод испытания на воспламеняемость

Плюсы и минусы отделки стен гипсокартоном

5 Технические требования

Листы должны изготавливаться в соответствии с
требованиями настоящего стандарта по технологическому регламенту, утвержденному
изготовителем.

5.1 Внешний вид

Для листов группы А не допускаются повреждения углов и
продольных кромок.

Для листов группы Б не допускаются повреждения углов и
продольных кромок (малозначительные дефекты), размеры и количество которых
превышают значения, приведенные в таблице 3.

Таблица 3

Наименование показателя	Значение для одного листа, не более
Повреждение углов:
– длина наибольшего катета, мм	20
– число, шт.	2
Повреждение продольных кромок:
– длина, мм	20
– глубина, мм	5
– число, шт.	2

Число листов с малозначительными дефектами не должно
быть более двух от числа листов, отобранных для контроля.

5.2 Характеристики

5.2.1 Масса 1 м2 листов (поверхностная
плотность) должна соответствовать указанной в таблице 4.

Таблица 4

В килограммах на квадратный метр

Масса 1 м2 листов вида
ГКЛ	ГКЛВ	ГКЛО	ГКЛВО
Не более 1,00 s	Не менее 0,80 s и не более 1,06 s
s – значение номинальной толщины листа по таблице 1

(Поправка, ИУС 7-2002)

5.2.2 Сцепление гипсового
сердечника с картоном должно быть прочнее, чем сцепление слоев картона.

5.2.3 Разрушающая нагрузка при
испытании листов на прочность при изгибе при постоянном пролете (l
= 350 мм) должна быть не менее указанной в таблице 5.

Отклонение минимального значения разрушающей нагрузки
отдельного образца от требований таблицы 5 не должно быть более 10 %.

Таблица 5

Толщина листов, мм	Разрушающая нагрузка для образцов, H (кгс)
продольных	поперечных
6,5	125 (12,5)	54 (5,4)
8,0	174 (17,4)	68 (6,8)
9,5	222 (22,2)	81 (8,1)
12,5	322 (32,2)	105 (10,5)
14,0	360 (36,0)	116 (11,6)
16,0	404 (40,4)	126 (12,6)
18,0	440 (44,0)	133 (13,3)
20,0	469 (46,9)	134 (13,4)
24,0	490 (49,0)	136 (13,6)

Оценка прочности листов по 5.2.3 производится в том
случае, если изготовитель не имеет средств контроля для оценки разрушающей
нагрузки и прогиба по 5.2.4.

5.2.4 Разрушающая нагрузка при
испытании листов на прочность при изгибе при переменном пролете (l
= 40 s, где s – номинальная толщина листа
в миллиметрах) и прогиб должны соответствовать указанным в таблице 6.

Таблица 6

Толщина листов, мм	Разрушающая нагрузка, H (кгс), не менее для образцов	Прогиб, мм, не более для образцов
продольных	поперечных	продольных	поперечных
До 10,0 включ.	450 (45)	150 (15)	–	–
Св. 10,0 до 18,0 включ.	600 (60)	180 (18)	0,8 (1,0)*	1,0 (1,2)*
Св. 18,0	500 (50)	–	–	–
* В скобках указано максимальное значение прогиба для отдельного образца

Отклонение минимального значения разрушающей нагрузки
отдельного образца от требований таблицы 6 не должно быть более 10 %.

5.2.5 Водопоглощение листов ГКЛВ и ГКЛВО не должно
быть более 10 %.

5.2.6 Сопротивляемость листов
ГКЛО и ГКЛВО воздействию открытого пламени должна быть не менее 20 мин.

5.2.7 Удельная эффективная активность естественных
радионуклидов в гипсокартонных листах не должна превышать 370 Бк/кг.

5.3 Маркировка

5.3.1 Маркировку листов
производят на тыльной стороне каждого изделия несмываемой краской при помощи
трафаретов, штампов или другим способом, обеспечивающим необходимое качество
маркировки.

Маркировка должна быть отчетливой и содержать:

– товарный знак или (и) наименование изготовителя;

– условное обозначение листов, кроме обозначения
группы листов по 4.2.

Надписи должны выполняться на листах:

– ГКЛ и ГКЛВ – синим цветом;

– ГКЛО и ГКЛВО – красным цветом.

5.3.2 Маркировку транспортных пакетов листов
производят при помощи ярлыков, прикрепляемых к пакету любым способом,
обеспечивающим его сохранность при транспортировании.

На ярлыке должно быть указано:

– наименование изготовителя и (или) его товарный знак;

– условное обозначение листов;

– номер партии и дата изготовления;

– количество листов в квадратных метрах и (или) в
штуках;

– штамп службы технического контроля.

5.3.3 Каждое грузовое место должно иметь транспортную
маркировку по ГОСТ 14192, на него должны быть нанесены
манипуляционные знаки: «Хрупкое

Осторожно» и «Беречь от влаги»
