Универсальная металлическая лестница на второй этаж

Этапы монтажа

При установке винтовой лестницы своими руками желательно иметь определённые навыки по работе с металлоконструкциями и сварочными аппаратами. При этом выполняются следующие действия:

1. Монтируется центральная стойка, для которой выбирают металлическую трубу диаметром не меньше 50 мм;
2. К стойке привариваются консоли (кронштейны), на которых будут крепиться ступени. Для определения подходящих углов и высоты руководствуются чертежами;
3. На консолях закрепляются ступени – из металла или других материалов (иногда для винтовой лестницы выбирают доски толщиной не меньше 5 см);
4. Верхняя ступень фиксируется на перекрытии;
5. По наружному краю лестницы устанавливаются перила.

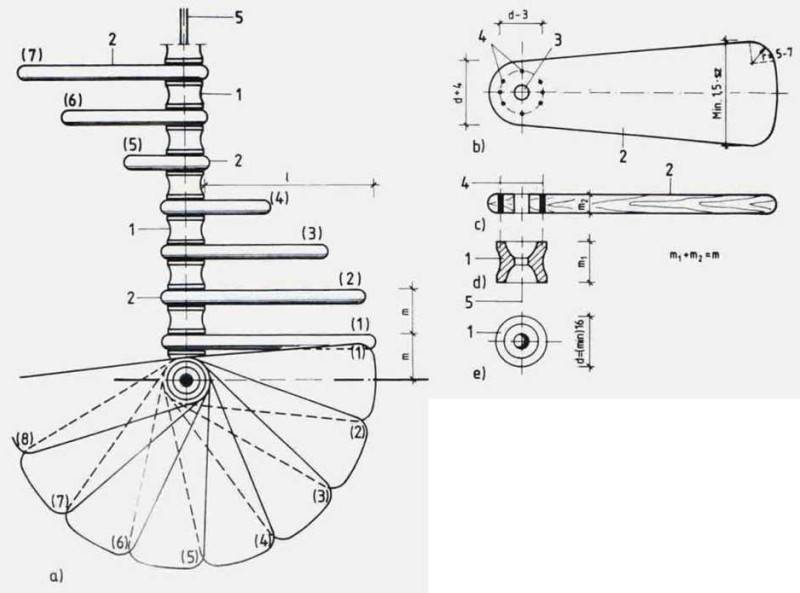

Чертеж должен отражать не только конструкционные, но и функциональные особенности лестницы

Правильно сконструированная винтовая металлическая лестница прослужит не меньше 25–30 лет, не требуя ремонта. Единственные детали, которые нужно будет периодически менять или реставрировать – ступени и верхняя часть перил, если они сделаны не из металла. При этом лестницу можно будет периодически обновлять, окрашивая в разные цвета в соответствии с изменениями интерьера.

Производство металлического каркаса

Предлагается вариант прямой маршевой лестницы, цена которой относится к бюджетной.

Из чего можно собрать каркас?

Самые популярные изделия для производства каркасов своими руками — швеллер, уголки и профильные трубы.

Металлический каркас из уголка для лестницы

Лестница может быть сварной или собранной из элементов, для чего используются болты. В последнем случае конструкция более мобильна, ее при необходимости можно разобрать и перенести на другое место.

Сварной каркас для лестницы — монолитное сооружение, отличающееся большей надежностью. Однако для производства такой системы необходимо обладать навыками работы со сварочным аппаратом.

В нашем случае используется профильная труба 80 х 40 мм. Толщина металла — 3 мм. Каркас — зигзагообразный. Отрезки трубы обрезаются под углом 45 градусов, после чего свариваются в ступенчатый косоур.

Можно проводить сварку и под прямым углом, наложив горизонтальную деталь на вертикальную. Но в таком случае останутся открытыми полые трубы, что не слишком эстетично.

Труба для изготовления каркаса

Расчет параметров лестницы

Расчет металлического каркаса лестницы — важнейший этап, определяющий удобство, надежность и эстетичность конструкции.

Для определения длины каркаса необходимо измерить:

• высоту марша, для чего замеряется расстояние между полом первого и второго уровней;
• длину пролета.

Высота нашей лестницы — 3 м, длина — 4 м.

Для комфортного перемещения по лестницам глубина проступи должна находиться в диапазоне 25…30 см, а высота ступени варьируется от 15 до 20 см. В нашем случае эти значения будут 25 и 20 соответственно. Таким образом, лестница будет состоять из 16 ступенек.

Изготовление косоуров

Видео в этой статье поможет разобраться с технологией производства.

Перед началом работы необходимо подготовить инструменты и приспособления:

Наименование инструмента	Фото
Болгарка	Болгарка для нарезания трубы
Сварочный аппарат	Аппарат для сварки отрезков трубы
Дрель	Дрель для сверления крепежных отверстий
Уровень	Уровень для установки конструкции

Кроме этого, не обойтись без: угольника, маркера, рулетки, насадки для шлифовки, кисти и защитных составов.

Краткая инструкция по проведению работ:

• Для производства основной части каркаса требуется нарезать куски профильной трубы (под углом 45 градусов). Сделать верную разметку поможет стусло. Для каждой ступени необходимы две детали — горизонтальная (под проступь) и вертикальная. Первая имеет длину 25 см, вторая — 20 см. Выбор размеров определяется параметрами ступеней.
• Проводится сварка каркаса для лестницы. Начинается она с двух отрезков трубы, которые образуют г-образный сегмент, определяющий одну ступень.

Элемент косоура

Прямой угол необходимо проверять угольником.

• Таким же образом подготавливаются все элементы, которые при помощи сварки соединяются в один зигзагообразный косоур.
• Места сварки необходимо зачистить при помощи болгарки с насадкой.

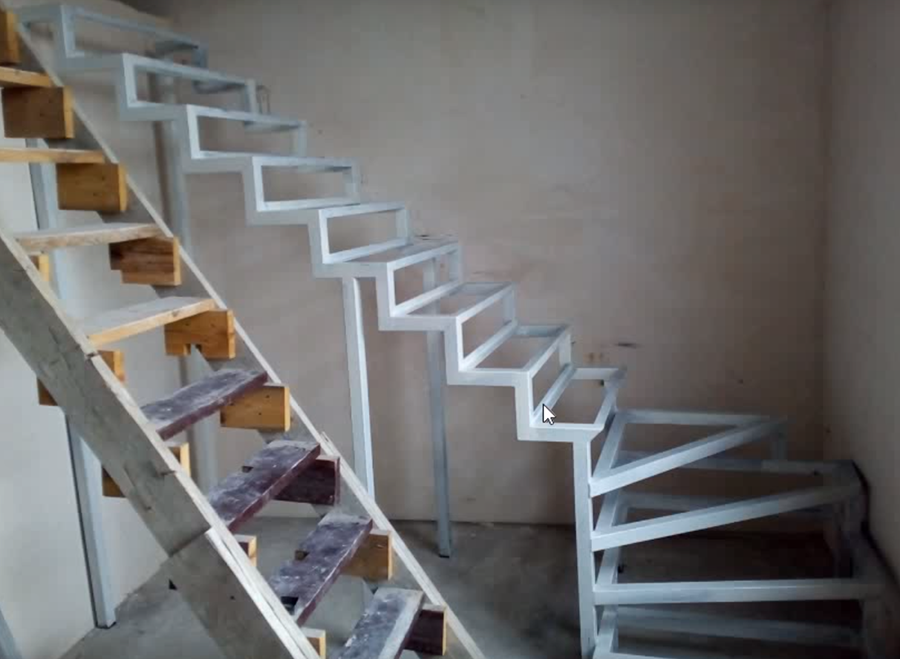

Зигзагообразный косоур

К готовым косоурам привариваются небольшие уголки, на которые будут укладываться ступени и крепиться саморезами (снизу). Сварочные швы также зачищаются. При желании можно между косоурами приварить уголки, которые образуют своеобразную рамку для ступени, а также придают дополнительную прочность сооружению.

Направляющая с уголками

Необходимо периодически контролировать ровность косоура.

• Для монтажа к полу первого этажа и перекрытию второго необходимо к торцам направляющих приварить стальные пластины, в которых требуется сделать крепежные отверстия.
• Косоуры готовы. Их можно закреплять на основаниях. Перед этим следует не забыть обработать их грунтовкой по металлу и покрыть декоративным составом, защищающим от внешних воздействий.

После изготовления и установки каркаса, можно начинать заниматься монтажом ограждений и облицовкой конструкции. Таким образом, вопрос, как сделать каркас для лестницы, решен довольно экономичным способом.

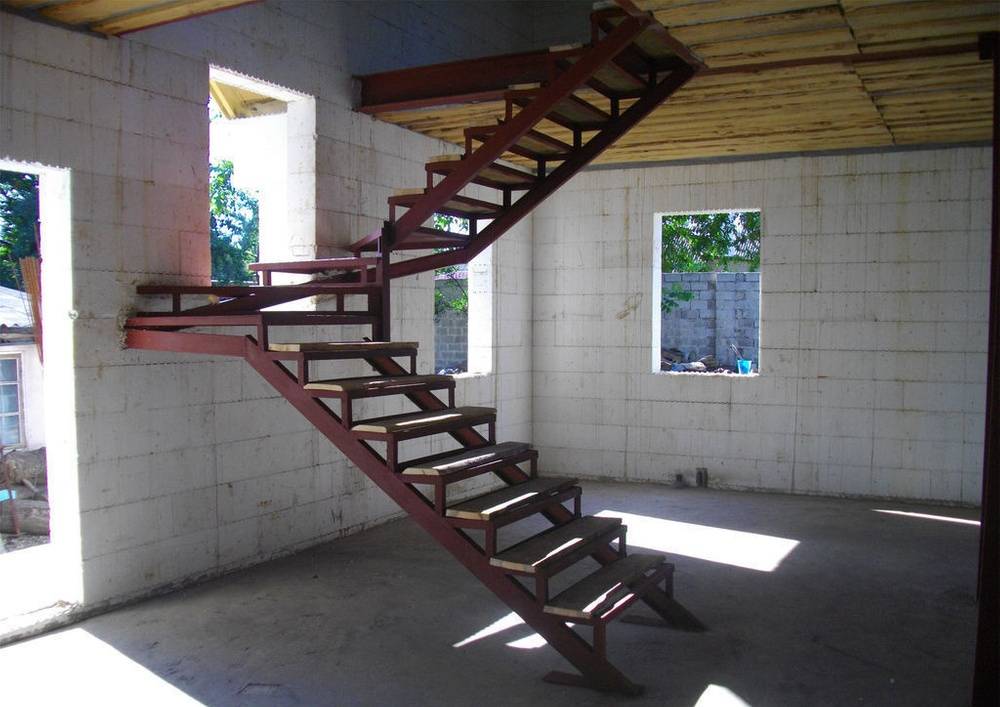

Лестница на двух ломаных косоурах

Элементы межэтажной металлической лестницы

Металлическая лестница на второй этаж может быть либо полностью выполнена из металла, либо иметь только металлический каркас, а перила, балясины и ступени выполняются из других материалов, например, дерева. Металлический каркас состоит из трех элементов:

1. Несущие балки. Их может быть одна или две. Они принимают на себя основную нагрузку.
2. Ступени или, точнее, каркас ступеней. Прямоугольники, сваренные из профильной трубы или уголка и закрепленные на несущих элементах.
3. Переходные площадки. Они нужны не всегда, но основная их задача — уменьшить наклон лестницы и выполнить поворот.

Необходимые расчеты

Учитывая все требования к лестничным конструкциям, можно рассчитать параметры, которые соответствуют размерам и планировке вашего дома.

• Замер расстояния между этажами по вертикали. Ведется от чистового пола первого до чистового покрытия второго уровня.
• Замер дистанции между началом и концом лестницы по горизонтали.
• Применение теоремы катетов. Напомним: квадрат гипотенузы равен сумме квадратов катетов. Гипотенуза – маршевый пролет. При помощи калькулятора рассчитывается его длина.
• Подбор количества ступенек с учетом глубины и высоты отдельного элемента. На пролет в 472 см их получится примерно 14. Для подбора, возможно, придется перебрать 2-3 варианта, но времени этот процесс много не занимает, а для проектирования лестницы он крайне важен.

Пример чертежа одномаршевой лестницы

После разработки конструкции, согласно полученным результатам, можно прикинуть, сколько и каких материалов понадобиться для ее сооружения.

Конструкцию можно смонтировать своими руками

Особенности металлических конструкций

По способу изготовления можно выделить два типа: лестница, полностью спроектированная из металла, и лестница, построенная на металлических каркасах. Обе отлично подойдут для использования в каркасных домах для подъема на второй этаж.

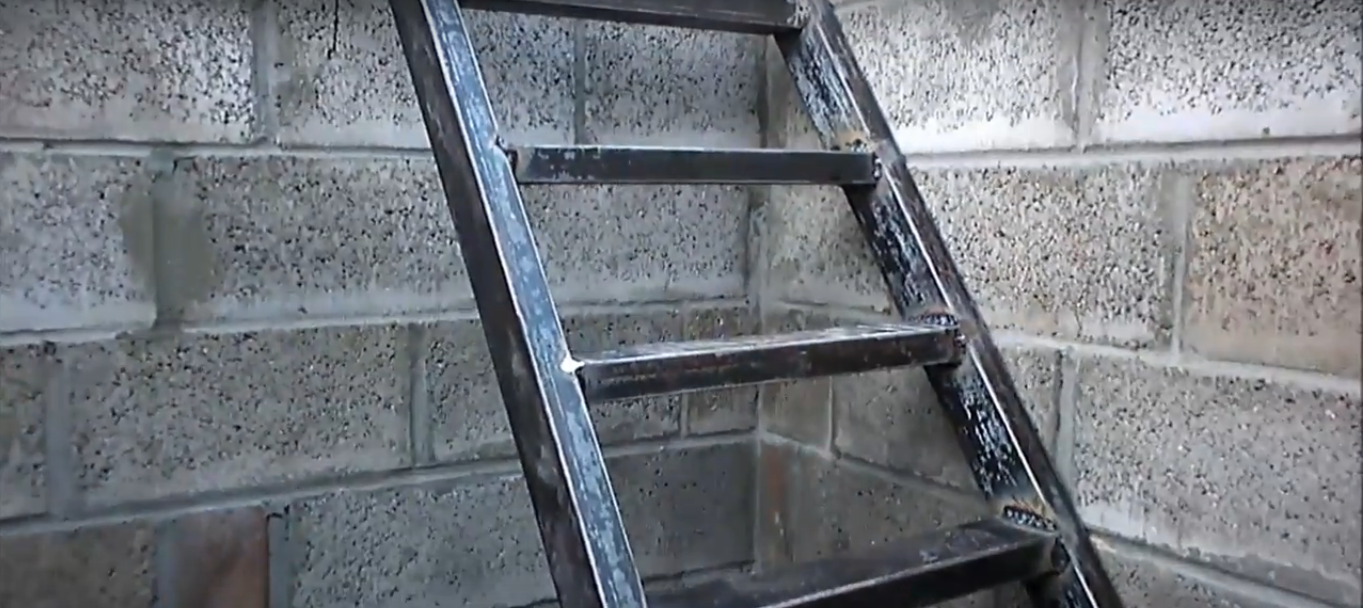

металлическая тетива

Также различают лестницы по количеству пролетов: одно- и двухпролетные, с поворотом и прямые. Но если вы строите лестницу впервые, то лучше начинать с одномаршевого варианта.

Особенность любого проекта отображается в чертежах и расчетах, в которых указывается:

1. Уклон ступеней.

2. Высота и ширина ступеней.

3. Размещение ступеней.

По глубине ступени для металлической лестницы не должны быть менее 27 см. Это связано с тем, что при спуске с лестницы, возникает опасность падения. Высота ступени должна быть от 16 до 20 см. Если она выше указанной нормы, то возникает большая нагрузка на колени и пользоваться такой лестницей некомфортно.

Сделанные металлические лестницы своими руками имеют ряд преимуществ:

1. Долговечность конструкции металлической лестницы (к примеру, на деревянной лестнице уже через полгода эксплуатации появляются трещины).

2. Возможность комбинирования.

3. Прочность конструкции.

4. Низкая цена монтажа каркаса.

расчет лестницы

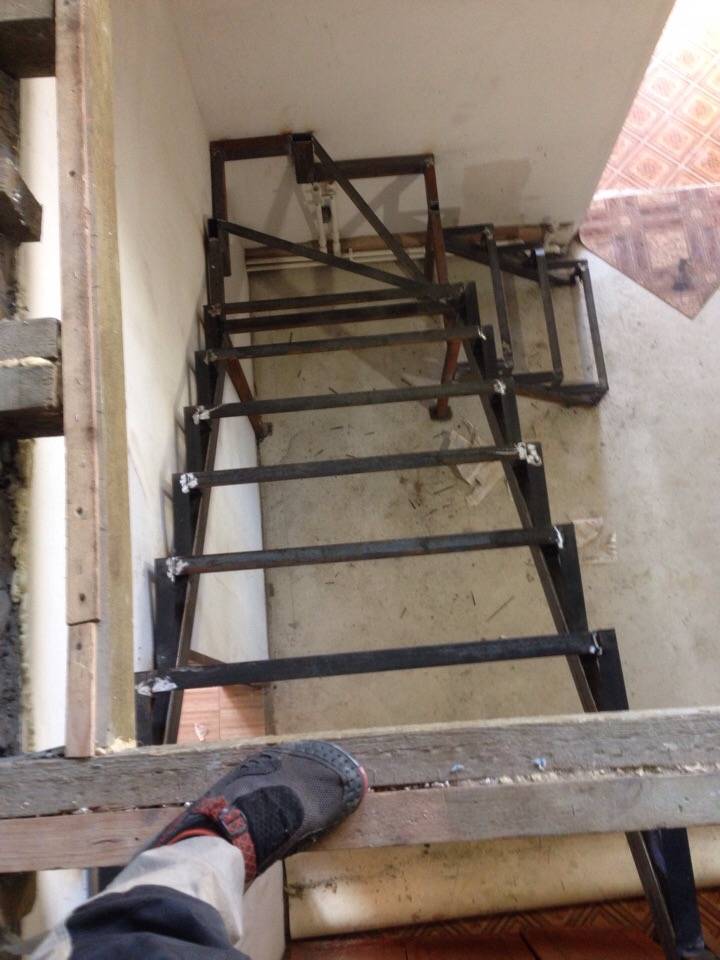

Процесс изготовления лестницы на косоурах

Сначала нужно выбрать тип косоура. Он может быть сделан из полосы железа толщиной 8 — 10 мм с вырезанными на одной стороне зубцами для крепления ступеней. Но чаще используются швеллерами и двутавровыми балками с приваренными кобылками (элементы для крепления ступеней). Если лестница делается с одним установленным посередине косоуром, лучше использовать профильную трубу. Ее симметричная форма выглядит симпатичнее, нежели швеллер.

Для работы нужно приготовить:

• сварочный аппарат, электроды;
• болгарку с отрезными и шлифовальными кругами;
• дрель со сверлами;
• тиски и регулируемую струбцину до 80 см;
• грунтовку, растворитель;
• металлическую щетку;
• рулетку, линейку, угольник.

Чтобы сварить лестницу с двумя косоурами предстоит:

• нарезать заготовки;
• изготовить кобылки;
• установить и закрепить косоуры;
• приварить кобылки и соединить их поперечинами;
• установить ступени и перила;
• зачистить сварные швы и поверхность;
• обезжирить, загрунтовать, покрасить готовую лестницу.

После определения порядка действий приступают к изготовлению кобылок по две на каждую ступень. Они делаются из уголка или прямоугольного профиля. Заготовки подрезаются под углом 45˚ и свариваются в виде буквы Г.

Расстояние между косоурами выбирается чуть меньше ширины марша. На бетонном полу нижнюю часть устанавливают в него, а верхняя часть косоуров приваривается к балке, прикрепленной анкерами к межэтажному перекрытию. Если конструкция монтируется рядом со стеной, проходящий вдоль нее косоур дополнительно крепят к ней для увеличения прочности.

После разметки производится приварка кобылок на косоуре. При этом следует учитывать толщину чистового пола, первая ступенька устанавливается на высоте 18 см от него. Взаимное расположение кобылок по горизонтали проверяется уровнем. Затем их попарно соединяют уголками, профилем или арматурными прутьями, на которые будут опираться ступени. Их крепят сваркой или болтами, если выбраны металлические, а деревянные — саморезами.

Перила устанавливаются так, чтобы не уменьшалась ширина марша. После окраски на ступени и поручни можно установить декоративные накладки.

Гарантированные преимущества

Металлическая лестница на второй этаж предоставляет пользователям массу бонусов в сравнении с конструкциями, выполненными из других материалов.

• Металлические лестницы на второй этаж лидируют по прочности и надежности. Возможно, они уступают в этом плане бетонным конструкциям, однако последние благодаря низким эстетическим характеристикам и значительному весу используются преимущественно в многоэтажном строительстве.
• Лестницы на каркасе из металла предоставляют широчайшие дизайнерские перспективы. Металлическую лестницу можно вписать в любой стиль интерьера – и в каждом она будет смотреться уместно.
• Металл гармонирует с очень многими материалами, что позволяет сочетать их, создавая эксклюзивные композиции.
• В связи с тем, что металлический каркас выдерживает большие нагрузки, лестницу на его основе можно снабдить массивными перилами, широкими и элегантными ступенями, прочими декоративными элементами.
• Для металлической лестницы требуется меньше пространства, чем для деревянной. При этом она не загромождает помещение, создавая впечатление прозрачности и воздушности.
• В отличие от деревянной конструкции, лестница из металла, ведущая на второй этаж, никогда не рассохнется, не начнет скрипеть и не потеряет в надежности.
• Лестницы из металла при соответствующей обработке стойко противостоят агрессивным внешним воздействием. Поэтому конструкцию из металла на второй этаж можно вынести за пределы дома и оборудовать вход с улицы. Зачастую такое решение является оптимальным, сберегая полезную площадь в помещении.

Неудивительно, что популярность металлических лестниц на второй этаж остается высокой во все времена.

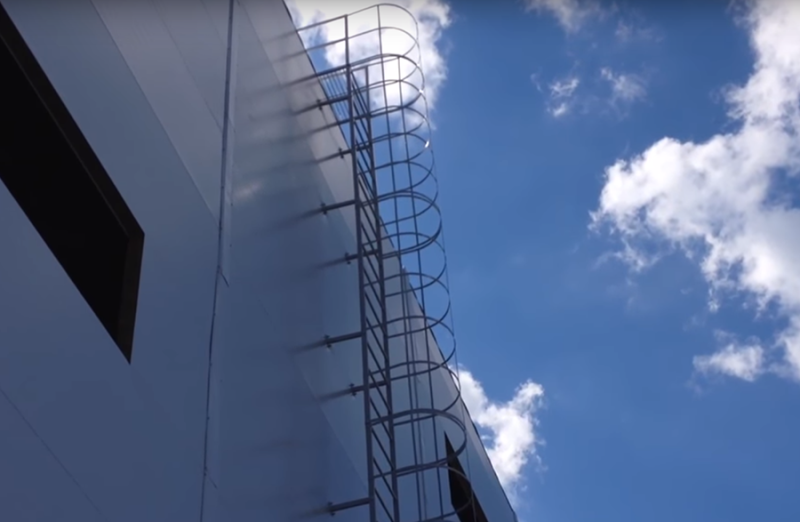

Лестничную конструкцию из металла можно вынести и за пределы здания

Теория

Термины

Строительная терминология довольно специфична в целом. Лестницы – не исключение. Давайте начнем с пополнения словарного запаса.

Косоур – наклонная балка, на которую ступени укладываются сверху. В случае, если каркас изготавливается из стали, типичные решения для косоуров – швеллер, профильная труба и двутавр.

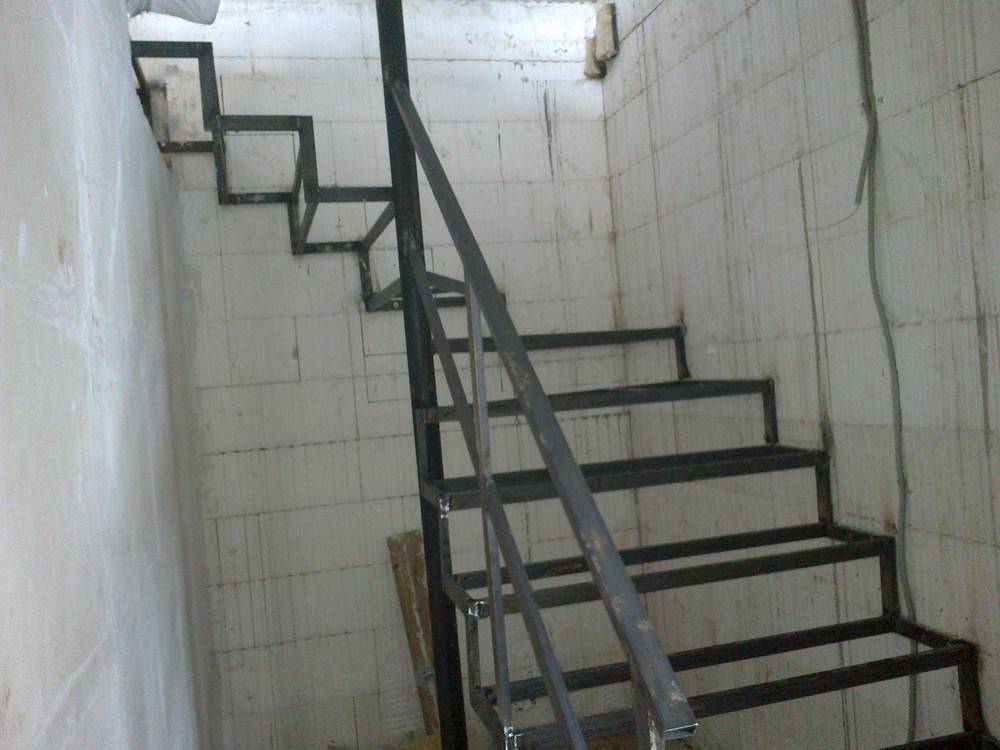

Так называемый ломаный косоур из профильной трубы. Чтобы конструкция выглядела аккуратно, все торцы труб глушатся.

• Тетива – та же наклонная балка, отличающаяся иным способом крепления ступеней. Они вставляются в пазы или гнезда.
• Маршем называют непрерывный ряд ступеней. С точки зрения удобства марши стараются ограничивать десятью ступенями. При большей протяженности лестницы она разбивается на два и более маршей с небольшими горизонтальными площадками между ними.
• Средняя линия марша – условная линия, проходящая строго посередине прямой лестницы. Для криволинейных лестниц она проводится в 40-50 от края пролетов; для винтовых –  вдоль оси опоры по центру.
• Подступенок – вертикальный элемент ступени. С точки зрения удобства и безопасности оптимальна его высота в 15-18 сантиметров. Допустимый диапазон высоты ступени – 12 – 20 см.
• Проступь – соответственно, горизонтальная площадка ступени. Оптимальная ее ширина для жилых помещений закреплена в СНиП и равна 30 сантиметрам. На чердаках и в подвалах допустимо уменьшение ширины проступи до 26 см.

Забежные ступени между двумя прямыми маршами.

Балясины – вертикальные стойки перил (как правило, несущие не только функциональные, но и декоративные функции). Максимальный шаг между ними – 15 сантиметров – призван предотвратить случайное падение с лестницы.

В домах, где есть маленькие дети, рекомендуется ставить не менее двух балясин на ступеньку: в этом случае ребенок не сможет просунуть между ними голову. Как вариант, балясины с большим шагом могут соединяться частыми горизонтальными перемычками.

• Больцевые лестницы лишены несущего каркаса. Как правило, одна сторона каждой ступени крепится к стене, вторая связана с нижней и верхней ступенькой коротким стальным элементом – больцем.
• Консольная конструкция выглядит еще более изящно и неожиданно. Одна сторона каждой ступени заделывается в капитальную стену, вторая свободно висит в воздухе.  Разумеется, такая схема крепления означает высокие требования и к материалу стены, и к качеству фиксации ступеней, и к прочности их материала.

Если вы страдаете страхом высоты, это решение не для вас.

• Закрытый каркас, как следует из названия, полностью скрывается под ступенями и обшивкой. Типичное решение для такой схемы – пара косоуров из швеллера и каркасы ступеней, сваренные из 20- или 25-миллиметрового уголка.
• Открытый каркас из эстетических соображений обычно варится из профильной трубы (причем часто в виде своеобразной лесенки из коротких чередующихся вертикальных и горизонтальных участков). Бока каркаса остаются открытыми; подступенки тоже отсутствуют. При этом открытые металлические каркасы лестницы на второй этаж часто варятся лишь с одним косоуром, по центру ступеней.
• Распашной называется лестница с тремя маршами, разделенными площадкой. Один широкий марш ведет к ней; два узких расходятся направо и налево. Парадные лестницы этого типа более чем красивы, но , как несложно догадаться, занимают большую площадь.

Это решение явно не подходит для небольших помещений.

Общие моменты

Типичное решение для лестницы на второй этаж на металлическом каркасе – два марша с забежными ступенями между ними. В этом случае ощутимо экономится место в комнате: занят только угол; кроме того, пространство под маршами вполне может использоваться.

Если протяженность лестницы более трех ступеней, перила обязательны. Их высота в общем случае – 90 сантиметров. Минимальная комфортная ширина ступени – 80 см.

Для наружных лестниц обязателен железобетонный фундамент. В противном случае есть риск благодаря просадке грунта в точке опоры добиться отрыва марша в верхней точке крепления: усилие на излом даже под весом одного человека станет огромным.

Оптимальный угол наклона – 38 – 45 градусов.

Для чердачной лестницы компактность важнее удобства.

Выкладывать кафелем железобетонные ступеньки на улице – плохая идея. Поверхность не должна быть скользкой даже после дождя или в снегопад.

Положение уголка в элементах каркаса ступеней зависит от их материала.

Общая информация.

Из этого материала изготавливают лестницы любой сложности и размеров для дачных помещений. От небольших маловесных конструкций, до капитальных изделий любой сложности. Такое строение будет прекрасно смотреться снаружи и внутри дома. Удобство и красота металлических лестниц отлично вписывается в любой дизайн домашнего интерьера.

Большим преимуществом является то, что можно легко сделать лестницу из металла своими руками. Для этого нужен опыт сварочных работ и желание.

Металлические лестницы делятся на внутренние и наружные. Они отличаются выбором материала и объемом работ. В остальном они полностью совпадают со своими аналогами из дерева и бетона.

Также эти сооружения разделяют по методу изготовления. Бывают кованые и сварные изделия. Ковка по металлу – непростое умение и освоить его за несколько дней не удастся, но вот сварные работы для изготовления лестницы не так сложны и требуют лишь хорошей теоретической подготовки и внимания к деталям.

Чтобы уметь правильно ориентироваться в строительстве нужно знать основные элементы конструкции:

— Косоур. Это несущий элемент, к которому крепятся ступени. Принимает на себя основную часть нагрузки. Косоуры могут быть стальными.

— Тетива. Элемент подобный косоуру, который используют, если сооружение будет располагаться у стены.

— Ступени. Одна из важнейших составляющих конструкции, которая несет большую нагрузку наряду с несущими конструкциями. Виды ступеней:

* Забежная металлическая лестница. Это нестандартное решение необычно формы, которое устанавливается перед маршем.

* Радиусная ступень. Улучшение дизайна конструкции за счет закругления.

— Подступенок. Это не обязательная часть сооружения, но прочность ее в присутствии подступенка увеличивается. Также они добавляют красоты и декоративности, так как закрывают пространство под ступенью.

* Радиусный подступенок. Подобно радиусной ступени имеет округлую форму.

— Опорный столб. Опорные столбы устанавливаю с начале конструкции в конце. На них держатся перила.

— Перила. Это часть ограждения, которая служит опорой при ходьбе.

Важно. Изготовление металлических лестниц требует обязательного знания всех частей конструкции

Особенности и требования к проектированию металлических лестниц

При проектировании не стоит забывать, что каждая лестница из металла имеет свои особенности расчетов в зависимости от вида лестницы, типа конструкции и используемого материала. Вы можете найти подробные расчеты всех параметров лестницы в статье по расчету лестниц, а также воспользоваться строительным калькулятором для каждого из типов.

Опираясь на СНиП, выделим основные параметры, которые необходимо учесть при проектировании лестницы из металла в частном доме:

• число ступенек – расчет осуществляется относительно длины пролета к высоте ступени;
• ширина ступени – по нормам для комфортного перемещения по лестнице ширина ступени должна быть достаточной для размещения всей ступни;
• высота подступенка – зависит от угла наклона лестницы, комфортная высота составляет порядка 160–180 мм;
• длина ступени – соответствует ширине марша, в зависимости от назначения лестницы для спокойного перемещения в обоих направлениях двух человек, а также для возможности поднятия крупногабаритной мебели достаточно ширины марша порядка 1200 мм;
• потолочный проем – высота должна быть не менее 200 см;
• высота перил – в среднем составляет 90 – 110 см;
• длина косоура или тетивы – рассчитывается по математической формуле Пифагора. (длина тетивы)2 = (высоте косоура)2 + (длина марша)2;

оптимальный угол наклона для лестниц в жилых помещений составляет от 24 до 37°, в зависимости от этого можно будет определять высоту подступенка и ширину ступени;

для поворотных лестниц необходимо рассчитать дополнительные подпорные столбики и поворотную площадку или забежные ступени.

Данные параметры применимы к одномаршевым и многомаршевым лестницам, в случае с винтовыми лестницами есть небольшие отличия:

• Необходимо определить диаметр лестницы, он зависит от длины ступени и от диаметра центрального столба опоры: 2 * (длина ступени) + (диаметр центрального столба).
• Особые параметры также идут к форме и размеру ступени. Вследствие того, что ступень сужается к опоре крепления, необходимо придерживаться следующих параметров: в самом узком месте ширина должна быть не менее 10 см, в центральной части подъема – не менее 20 см, в самой широкой части – не более 40 см.

Выполнив расчеты всех вышеобозначенных параметров, необходимо начертить лестницу и все комплектующие для лестницы отдельно, как минимум, в двух проекциях – это вид сверху и вид сбоку. Выполнение чертежа необходимо для наглядного представления как каждого элемента в отдельности (форма ступени и узор балюстрады или ограждения), так и всей лестницы в целом.

Металл, используемый для лестницы, выбирают индивидуально, опираясь на расчеты, с учетом запаса прочности в зависимости от типа конструкции:

• Закрытая – подразумевает, что каркас лестницы будет обшиваться, в таком случае не важна форма используемых металлических элементов, они все равно будут скрыты. Используются двутавр, уголки.
• Открытая – металлический каркас не закрывается, в таком случае целесообразней использовать квадратную или прямоугольную трубу.

Лестницы из металла при соблюдении всех норм и требований при проектировании и строительстве обладают рядом преимуществ:

• прочность и долговечность конструкции;
• возможность изготовления лестниц различной формы и с красивыми узорами (особенно на кованых лестницах);
• металл хорошо комбинируется со всеми другими материалами;

К минусам можно отнести следующие факторы:

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

• Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
• Трубу немного большего диаметра, чем предыдущая.
• Трубу круглую или квадратного маленького размера для больц.
• Уголок для ступеней.

Пошаговый алгоритм изготовления металлической лестницы своими руками:

1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
5. Устанавливаем центральную опору.
6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
8. Начиная с нижней, соединяем между собой все ступени.
9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.

Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Схема с одним центральным косоуром

Это оригинальная и внешне простая конструкция требует к себе особого внимания, по сравнению с другими системами подъема. Один косоур принимает на себя весь вес марша. К тому же форма профиля должна учитывать дополнительно возникающие нагрузки на кручение

Поэтому важно правильно подобрать форму и сечение косоура. В общем случае подойдет труба сечением 150х150 мм с толщиной стенки не менее 6 мм

Если сравнить по простоте монтажа лестницу на трубе и лестницу на швеллере, то последний вариант бесспорно выигрывает

Лестница на косоуре из швеллера считается удобной в проведении монтажных работ. Профиль устойчивый, его нет необходимости крутить, выставляя на межэтажные перекрытия. Укладывают швеллер на полку, которая имеет достаточную ширину, обеспечивающую жесткость и надежность установки. При этом монтаж ступеней, а точнее кобылок, также прост и удобен, что не скажешь о трубе.

Особенностью одинарных лестниц на косоурах является воздушность конструкции. К тому же появляется возможность немного сэкономить, ведь количество элементов уменьшается. Но не стоит думать, что экономия будет большой, ведь центральный косоур требует наличия площадок под ступени, к которым делаются отдельные опоры (одна или две). Они могут быть разной формы, чаще прямоугольной или треугольной с разрезом.

Варианты конструкции с 1 и 2 косоурами

Опоры устанавливаются под углом к косоуру и составляют горизонтальную плоскость для крепления ступенек. Само крепление к балке – электросварка.

Назначение лестниц

Помимо конструкционных особенностей, металлические лестницы могут выделяться в отдельные категории по прямому назначению.

Межэтажные

Используются, в первую очередь, в узко практических целях, соединяя находящиеся на разных этажах объекты зданий и сооружений. Относятся к категории стационарных конструкций, что напрямую связано с безопасностью перемещения. В части комфорта подъема и спуска полностью отвечают нормам СНиПа, обеспечивая оптимальные, с точки зрения биомеханики человека, условия.

Металлические межэтажные лестницы

Вспомогательные

Монтируются с целью связи служебных и нежилых помещений (подвалов, мансард, чердаков) с основными системами зданий. Учитывая нерегулярность использования, проектируются по особым техническим нормам. Большей частью это складные «многоколенные» конструкции с мелким («гусиным») шагом ступеней. Не требуют отдельного места: после использования их легко сложить и убрать в потолочный люк перекрытия.

Фото металлической лестницы для погреба

Эвакуационные

Обеспечивают безопасную эвакуацию людей в случае возникновения ЧС и пожаров. Размещаются согласно пожарным нормам, примыкая к торцевой части здания, где расположены эвакуационные выходы. Внутри сооружений отделяются коридором, выход на который предусматривается с каждой лестничной клетки. В чердачные помещения ведут специальные аварийные лестницы из огнестойкого металла, оборудованные люком с уплотненным контуром.

Металлические эвакуационные лестницы

Обшивка ступеней, изготовление перил и ограждений

На уличных лестницах устанавливаются ступени из металла толщиной не меньше 3 мм, желательно с рифленой поверхностью. Для защиты от скольжения также применяют накладки из листовой резины, абразивную ленту, алюминиевый отделочный профиль. Чтобы на ступенях не скапливался снег, их сваривают из арматурных прутьев с зазорами 1 — 2 см, через которые он будет проваливаться.

Для обшивки ступеней внутренних лестниц традиционно используется дерево, закрепляемое саморезами или клеем. Возможна отделка плиткой с шероховатой поверхностью. Стильно выглядят лестницы со ступеньками из стекла или прочного пластика.

Ограждение лестницы (перила), защищающее человека от падения, собирается из следующих элементов:

1. Балясин — стоек, закрепленных на несущих балках или ступенях.
2. Заполнения. В простом варианте выполняется из металлических прутьев (ригелей), установленных параллельно поручню. Также возможно применение стеклянных или пластиковых листов, либо кованых элементов.
3. Поручней, закрепленных на балясинах или стене.

Перила изготовляются из алюминия, железа, нержавеющей стали, отливаются из чугуна. Независимо от материала ограждение должно изготавливаться в соответствии с требованиями СНИП:

• высота 0,9 — 1,0 м;
• стойки устанавливаются с шагом не более 0,6 м;
• при креплении с помощью кронштейнов поручня к стене между ними оставляется зазор 7 — 10 см;
• накладка шириной 5 см на перила делается гладкой и непрерывной;
• закругленные концы поручней должны выходить на 30 см за линию крайних ступеней.

Так как сваривать лестницу из металла своими руками довольно сложно, особенно винтовую конструкцию без центральной опоры, можно купить комплект модулей. По прилагаемой инструкции даже новичок в строительном деле справится со сборкой, поскольку она осуществляется без сварки. Опытным мастерам при самостоятельном изготовлении не помешает предварительно посоветоваться со специалистом.

Советы по экономии

Изготавливать лестницы из металла своими руками достаточно легко. Но стоит сразу уточнить, что такие конструкции могут обойтись дорого. А есть ли способы немного сэкономить? Для этого можно воспользоваться советами от специалистов:

Лестница должна учитываться еще в проекте строительства дома. Если конструкция создается в уже построенном здании, то перед началом монтажных работ необходимо создавать чертеж. Этот «документ» поможет произвести монтаж межэтажной лестницы правильно и заранее рассчитать, сколько и каких деталей понадобится.

Лучше всего устанавливать лестницу вдоль одной из стен. Так можно сэкономить свободное пространство. Можно обойтись одним косоуром или тетивой, тогда вторую сторону ступеней крепят непосредственно к стене при помощи больц.

Чертеж лестницы позволит правильно рассчитать ширину. Минимальное значение параметра — 90 см. Этого достаточно для прохода одного человека. Именно такая ширина маршевой лестницы позволит использовать минимальное количество материала.

Еще один способ экономии – изготовить все своими руками. Работы, если нанимать стороннего сварщика, обойдутся дорого.

Есть вещи, на которых экономить нельзя — это относится к выбору материала. Для изготовления косоуров, тетивы и другого каркаса желательно использовать новые швеллера или металлические изделия. Для других элементов применяют и бывшие в использовании изделия. В этом случае необходимо все внимательно проверить. Металл не должен быть сильно испорчен ржавчиной.

Есть еще один способ немного сэкономить – купить модульную лестницу из железа на второй этаж. У такого варианта есть очевидные преимущества. Во-первых, модульную железную лестницу легко собрать своими руками, следуя прилагаемой пошаговой инструкции. Во-вторых, в комплект входят все необходимые крепежные приспособления.

Но и в случае с модульными лестницами есть свой «подвох». Самый дешевый вариант – конструкции первого поколения. Их легко собрать своими руками, и стоят они недорого. Но такие лестницы быстро выходят из строя. Каркас не выдерживает длительной эксплуатации.

Модульные межэтажные лестницы из железа второго поколения обойдутся дороже, да и для монтажа понадобится привлечь специалистов. Каркас, площадки и другие элементы делают из композитных материалов. Но такие конструкции служат дольше и выглядят более привлекательно.

Поэтапное изготовление лестницы на металлическом каркасе (3 видео)
