Прочные металлические лестницы: 3 вида конструкции

Наружные эвакуационные маршевые лестницы

Эти конструкции являются наиболее надежными и безопасными, поэтому предназначены, прежде всего, для эвакуации людей в случае пожара. При этом они не только создают условия для быстрого доступа сотрудников спасательной службы в зону пожара, но и обеспечат возможность доставки пожарного инвентаря и оборудования.

Их наличие является необходимым на стенах таких построек, как:

• Офисные, общественные, административные здания;
• Детские и медицинские учреждения;
• Торговые, спортивные и развлекательные центры;
• Многоэтажные производственные предприятия.

То есть такие эвакуационные пути следует монтировать обязательно в тех местах, где существует вероятность одновременного скопления большого количества людей. Маршевые системы изготавливают из стального металлопроката. Они состоят из нескольких пролетов с горизонтальными ступенями, поворотных площадок и прочных ограждающих перил. Несущей основой пролетов являются две параллельные наклонные металлические балки, к которым привариваются ступени. Площадки представляют собой раму из равнополочного уголка заполненную просечным металлическим листом. Изготовление металлических лестниц предусматривает соединение отдельных элементов между собой при помощи сварки, болтов и заклепок. При этом все несущие элементы должны быть надежно закреплены на несущей стене.

Металлическая лестница, как сделать прочно и красиво

Простой лестничный марш из металлопроката, по сути, является единичным элементом, из которого можно сделать сложные переходы с промежуточными площадками и разворотами. Для работы своими руками можно попытаться сделать один из трех, наиболее распространенных вариантов:

• Простая лестница с несущими балками — косоурами, на которые ввариваются площадки из листового металла;
• Лестница с косоурами в виде Г-образных угольников. Ступенька образуется за счет сваренной прямоугольной рамы;
• Комбинированный вариант, когда Г–образные ступеньки, сваренные в один пролет, укладываются на две дополнительные балки.

Первый вариант наиболее простой в изготовлении, такую лестницу можно сделать даже без чертежа, достаточно только правильно рассчитать сечение двух балок, которые будут нести основную нагрузку.

Сборка лестницы

Во время сборки стоит особое внимание уделить несущим балкам, поскольку самая большая нагрузка приходится именно на них. Чтобы собрать обыкновенную лестницу понадобиться:

1. Обварить контур, тогда получится прямоугольник для установки ступенек. Сам по себе контур также можно использовать как ступеньку, если делается наружная лестница, но тогда на него лучше наварить прутья;
2. Для основания лестницы стоит использовать швеллер 10 см, или профильную трубу 10/10 см. Лучше, конечно использовать трубу, она дает меньшую вибрацию во время эксплуатации. Если же вы предпочитаете швеллер, то дополнительные крепления на земле исправят ситуацию; модули для сборки лестницы из профильной трубы
3. Трубу стоит подрезать так, чтобы срез на детали плотно стыковался с опорой, при этом второй конец должен прилегать к верхней опоре. К нижнему и верхнему краю необходимо приварить платформы, они и будут выступать фиксаторами. Если сделать всё правильно, то нижняя платформа будет прилегать к полу, а верхняя к платформе перекрытия;
4. После работы с направляющими стоит между опорами наварить опорные рамы, соблюдая при этом нужный шаг; размер профильной трубы для лестницы
5. Перила и декорирующие атрибуты стоит устанавливать в последнюю очередь, уже после покраски основной конструкции. Если они делаются из других материалов, то место под их установку стоит также подготовить заранее.

Используя металлопрофиль можно сделать лестницу любой конструкции своими руками, разница будет только в затраченный силах, времени и финансах. Такие лестницы практичные и долговечные, не требуют особого ухода и выглядят красиво.

Строитель 5 категории

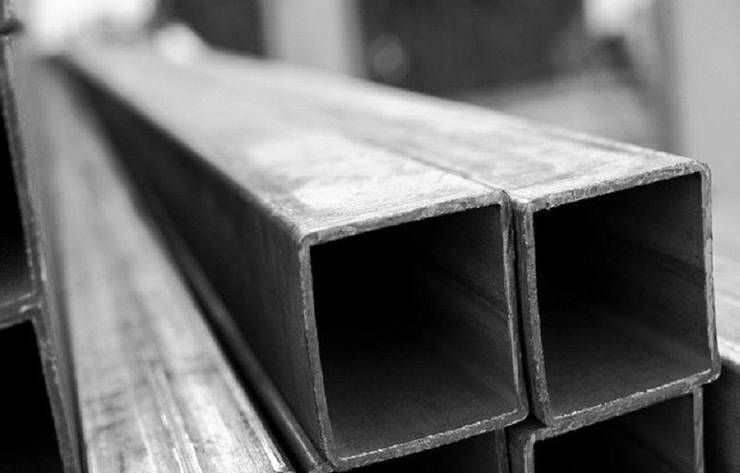

Профильные трубы часто используются при изготовлении лестниц различного назначения. Из них делают стремянки, приставные и внутренние межэтажные лестницы. Такая конструкция обладает надежностью и прочностью, органично вписывается в стиль любого дома. Они получаются не слишком тяжелыми, в интерьере жилого дома им удается придать даже некоторую воздушность за счет особенностей монтажа. Чтобы сварить лестницу из профильной трубы своими руками, необходимы чертежи, наличие инженерных знаний для произведения необходимых расчетов, навыков монтажа и сварки, кроме того, необходим качественный рабочий инструмент.

В этом случае лестница из профильной трубы, изготовленная своими руками, – вполне реальная возможность получить интересное интерьерное решение или нужный хозяйственный инструмент и значительно сэкономить семейный бюджет.

Из данного материала можно сделать лестницу

Уличная лестница из дпк на металлокаркасе. Монтаж ступеней из дпк на металлический каркас — основные тезисы

Существует 2 варианта монтажа ступеней из ДПК:

ПРАВИЛА ПЕРЕВОЗКИ И ХРАНЕНИЯ

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

Монтаж ступеней из ДПК следует производить, на способное нести нагрузку заранее подготовленное основание (варианты прописаны ниже)

Следует обращать внимание на уклон основания 1,5% в направлении укладываемых опорных лаг и достаточный отвод воды. В случае особой необходимости нужно предусматривать дренаж

Основанием может служить:

1. Бетонное основание.

При наличии ровного и прочного бетонного основания лаги укладываются на него. При этом между стыками лаг по торцам должен оставаться зазор не менее 5 мм для свободного стока воды.

В качестве несущей конструкции для террас и пирсов может быть выбрано каркасное основание, способное нести существенную нагрузку (от 1000 кг на м2 ). Расстояние между несущими балками не должно превышать 250 мм для лаг из ДПК и 500 мм для алюминиевых лаг, если лаги укладываются в направлении перпендикулярном направлению несущей балки. В случае укладки лаг продольно на балку, расстояние между центрами балок сократится до 400мм.

УКЛАДКА ОПОРНЫХ ЛАГ

Опорные лаги укладываются на подготовленное основание. Расстояние между центральными осями рядов лаг не должно превышать 400 мм.

Опорные лаги укладываются перпендикулярно длине ступеней. Для крепления несущих лаг к основанию необходимо использовать либо монтажный набор для лаг (для лаги 50*28*2000) , либо перфоленту. Запрещается крепить лагу саморезом насквозь к основанию.

В местах стыков ступеней по торцам должен быть организован сдвоенный ряд лаг. Каждый торец ступени должен быть уложен на отдельную лагу и смонтирован отдельной клипсой.

При этом свес торца профиля ступени не должен превышать 10 мм

При монтаже в холодную погоду (ниже 0 С) необходимо предварительно просверлить опорные лаги в местах крепления клипс.

Для монтажа ступеней из ДПК необходимы следующие клипсы:

1. Пластиковая или металлическая клипса для монтажа террасных досок CM Decking, если ступень находиться на одном уровне с террасой и стыкуется с ней.

КОМПЕНСАЦИОННЫЕ ЗАЗОРЫ

Принимая во внимание свойства термического расширения необходимо обязательно оставить место для линейного расширения профиля ступеней:

— В местах где ступени устанавливаются рядом со стеной, зазор между краем поверхности ступени и стеной должен составлять не менее 10 мм.

— Ширина зазора на стыках торец к торцу должна составлять от 3 до 8 мм. При монтаже в теплую погоду рекомендуемая ширина зазора 3-5 мм. При монтаже в холодную погоду рекомендуемая ширина зазора 7-8 мм. Чтобы получить точное значение ширины зазора между торцами ступеней ДПК, рассчитываемое на основе длины профиля, нужно знать температуру окружающей среды при укладке, наивысшую ее температуру, ожидаемую в течение года и коэффициент линейного

▲Расчет ширины зазоров «торец к торцу» при L длине декинга ДПК, наивысшей темературе в течение года Tmax ，температуре окружающей среды при укладке T, ширина зазоров между торцами составит: △L=ζ×(Tmax-T)×L.

МОНТАЖ СТУПЕНЕЙ

Существует 2 варианта монтажа ступеней из ДПК:

На что следует обратить внимание при выборе варианта крепления ступеней?

В этой статье рассказывается о том, как крепить ступени к металлическому каркасу вашей строящейся лестницы в различных комбинациях крепёжных материалов и общей конструкции, т.е. для лестниц на тетивах или косоурах.

Для начала стоит определиться с тем, какие ступени придётся крепить. В большинстве случаев материалом для изготовления ступеней является дерево и для самостоятельного монтажа лестниц именно оно является основным, хотя компании, специализирующиеся на лестничном производстве и монтаже, изготавливают ступени из стекла, камня, различных полимеров.

Ступени можно крепить

мебельными болтами;
саморезами;
футоркой;
крепежом Фишер (Fisher).

Крепление ступеней к металлическому каркасу мебельными болтами

Крепление ступеней мебельными болтами

К достоинствам: удобство, простота, надёжность и скорость крепежа; доступность быстрой разборки при необходимости (реставрация, демонтаж, замена проступей).

Крепление ступеней к металлическому каркасу саморезами

Крепление ступеней саморезами

Монтаж ступеней саморезами хорош тем, что все элементы крепления находятся в подступенной части и внешняя декоративная отделка при этом не страдает. Желательно для крепежа использовать мощные саморезы с глубоким крестообразным или шестигранным пазом, чтобы исключить слизывание паза при затяжке.

Просечно вытяжной лист

Просечно вытяжной лист имеется в наличии в различных наших филиалах, Вы можете выбрать нужный Вам филиал, тип и размер продукции и заказать онлайн:

Представлены действительные цены на металлопрокат. Просечно вытяжной лист имеется в наличии в различных наших филиалах, Вы можете выбрать нужный Вам филиал, тип и размер продукции и заказать онлайн

Внимание! Цены указаны на условии предоплаты! На партию менее 1 тн существуют наценки, подробнее у менеджера

Посмотреть прайс – Лист ПВЛ

Листы  просечно-вытяжные ПВЛ (ТУ 0971-001-55980712-2012)-прокат, отличающийся ребристой поверхностью, что обеспечивает листу большее сцепление поверхностей, использующийся при температуре окружающей среды от -65град С и выше.

Просечной металлический лист изготавливают по технологии одновременной просечки и вытяжки с использованием мощного прессового оборудования. Его используют для изготовления площадок и ступеней маршевых лестниц, трапов, пешеходных мостиков, проходных мостиков в нефтяной, газовой, нефтехимической промышленности, для ограждений по технике безопасности, для изготовления различной тары,просеивания различных пород, в качестве армирующего компонента для нанесения штукатурки. Благодаря имеющимся отверстиям в листе, просечно-вытяжной лист обладает отличными противоскользящими свойствами, световой проницаемостью,  вентилируемостью, не задерживает снег и грязь, облегчает конструкцию, увеличивает площадь перекрываемых объектов, по сравнению с гладким листом, до 60%. Лист ПВЛ  имеет высокий уровень жёсткости и является несущей конструкционной способностью.

Сортамент листа ПВЛ

Листы ПВЛ производят:

– из листовой стали по ГОСТам: ГОСТ 14637,  ГОСТ 16523- из марок сталей по ГОСТам: ГОСТ 380-94- толщиной подкатного листа от 1 до 6мм- шириной готовой продукции от 500 мм до 1250 мм

– с ячейками в виде «чешуи» и в форме ромбов. ЗАО «Металлоторг» изготавливает листы с типом просечки «чешуя».

  Стандартная линейка листов ПВЛ  в ЗАО «Металлоторг» представлена номерами листа: 406, 408, 506, 510, 608, 610.

В наших прайсах наименование «лист ПВЛ 508х110х1000х2000…3000» обозначает лис т просечно-вытяжной, цифра «508» обозначает следующее: 5мм -толщина подката08мм –  подача ножа (толщина перемычки);110мм – шаг ячейки,

1000х2000…3000 – соответствующий раскрой листа

Условное обозначение листов ПВЛ должно состоять из обозначения типа формы просечки, ширины, длины листа в мм, марки стали основы и обозначения технических условий (ТУ). Пример маркировки при заказе листа:

Лист ПВЛ 1 510х1000х2500 ТУ  0971-001-55980712-2012  -Ст3сп ГОСТ 380-94

лист просечно-вытяжной с формой просечки типа 1, номером листа 510, шириной 1000 мм, длиной 2500 мм, из стали Ст3сп по ГОСТ 380-94.

Основные параметры, размеры и масса листов ПВЛ (ТУ 0971-001-55980712-2012 ).

Марка   (номер)  иста	Толщина заготовки, ,  мм	Подача ножа, Б,мм	Толщина   металла,  S, мм	Шаг    ячейки, В,  мм	Размер вытяжки, А, мм	Масса 1кв м / кг
306	3	6	12	90	10	12,9
308	3	8	14	90	10	14,63
406	4	6	12,7	90	10	15,7
408	4	8	16,8	90	10	19,24
410	4	10	19	110	12,5	17,21
506	5	6	13	90	10	20,29
506	5	6	13	90	12,5	17,12
508	5	8	17	110	12,5	19,3
508	5	8	16,7	110	19	19,3
510	5	10	20	110	12,5	23,41
510	5	10	20	110	19	24,41
606	6	6	13	110	12,5	20,66
608	6	8	16,6	110	16	20,3
608	6	8	17	110	12,5	25,41

Купить лист холоднокатаный

Виды межэтажных лестниц и преимущества металлических конструкций

По материалу изготовления межэтажные лестницы подразделяются на такие:

• деревянные;
• бетонные;
• металлические.

Металлические лестницы способны вписаться в любой тип интерьера загородного дома, их можно устанавливать как снаружи, так и внутри помещения. Простую сварную лестницу из металла своими руками собрать проще простого, а после приобретения нужных навыков можно попробовать себя в изготовлении чего-то более сложного.

Из металла можно изготовить красивую и нетяжеловесную модель, которая станет украшением вашего дома.

Наиболее простая конструкция, которую можно сделать своими руками, используя сварочный метод – это одномаршевая. А вот чтобы сделать двухмаршевую лестницу вместе с площадкой, потребуется больше опыта и сноровки.

Нормативные требования в области пожарной безопасности

Пожарные лестницы наружной установки изготавливаются, монтируются и обслуживаются с учетом требований СТБ 11.13.22-2011, содержание которого основано на следующих нормативных документах:

• СТБ 1317-2002 «Лестничные марши, площадки и ограждения стальные. Технические условия»;
• СТБ 1381-2003 «Ограждения лестниц, балконов и крыш стальные. Технические условия»;
• СНиП 3.03.01-87 «Несущие и ограждающие конструкции»;
• СНиП 2.01.02-85* «Противопожарные нормы».

Данные нормативные правовые акты регламентируют технические нормы и стандарты производства эвакуационных лестниц в Беларуси.

Виды металлических лестниц

Лестничные конструкции из металла могут быть различной конфигурации. Они отличаются по форме, типу каркаса, способу установки. Их изготавливают из разного металла, виды которого также требуют определенной обработки. Внутри помещения чисто металлические лестницы используют редко. Ступени заменяют на пластик, дерево, камень.

Прямая маршевая лестница

Самый популярный и простой в изготовлении тип конструкции. Создается с учетом биомеханики движения, поэтому по ней удобно подниматься и спускаться. Из-за внушительной длины каркаса для установки потребуется много места. Помимо основы, в конструкцию входят ступени, крепления, перила. Если позволяет высота загородного дома, можно соединить несколько пролетов небольшими площадками.

Установка прямого маршевого трапа должна проходить строго по инструкции. Необходимо учесть все нюансы закрепления несущих балок. Монтаж допустим на опорах, толщина которых не менее 6 см. Угол наклона в помещении не должен превышать 38 градусов. Такую лестницу можно сделать просто каркасной или с подступенниками. Для ограждения изготавливают балясины, перила, декоративные элементы ковки.

Винтовая лестница

Перед тем как вносить в проект постройки дома винтовую лестницу, необходимо ознакомиться с некоторыми особенностями конструкции. Ступени будут размещены спиралью с небольшим закруглением или с крутым чередованием витков. Компактная лестница может оказаться совсем неудобной при эксплуатации.

Все винтовые модели имеют схожую проектировку. По центру устанавливают опору, крепят на разной высоте ступени с определенным забегом. Такие конструкции занимают мало места, отличаются высокой декоративностью.

Лестницы по спирали должны обязательно иметь ограждения. Чтобы повысить безопасность, ступени стоит покрыть материалом, исключающим скольжение. Прочность конструкции будет зависеть от материала изготовления и технологии. Используют кованые, сварные, литые модели.

Поворотная лестница

Модели используют как уличный вариант, а также внутри дома. Конструкцию можно приобрести в готовом виде или сделать своими руками. Для изготовления каркаса потребуются швеллеры, профильные трубы и уголки.

В зависимости от угла расположения пролетов относительно друг друга поворотные лестницы бывают двух основных видов:

• С площадкой. Вариант с промежуточным горизонтальным участком на повороте подойдет для небольших построек, где явно виден дефицит площади. Угол между пролетами может быть 90° и 180°. Место под верхней частью наклонного каркаса можно использовать для хранения всевозможных вещей.
• С поворотными ступенями. Вместо площадки на повороте выстраивают несколько забежных ступеней. Угол завитка определяет количество выступов клинообразной формы.

Виды металлических ступеней

Из какого металла производятся ступени? Чаще всего используются такие варианты:

• алюминий;
• нержавейка;
• оцинкованная сталь;
• конструкционная сталь.

Преимущество алюминиевых металлических ступеней для лестниц – в их небольшой массе. Ступени весят меньше аналогичных стальных, поэтому не требуют массивного и укрепленного профиля при монтаже.

Стальные металлические ступени для лестниц устойчивы к воздействию повышенной влажности и не боятся прямого контакта с водой, поэтому широко используются во влажных помещениях. Более прочными и надежными являются ступени из оцинкованной стали – их монтировать можно даже на улице. Если речь идет о производственных или промышленных объектах, то ступени из металла для лестниц изготавливают из специальных конструкционных сталей.

Виды

Металлический профиль – универсальный материал, из которого можно соорудить лестницу любого типа.

Маршевые конструкции состоят из одного, двух или более пролетов, соединенных поворотными площадками или участками с забежными ступеньками. Выбор количества маршей зависит от площади, которую возможно выделить под лестницу, а также других особенностей. Следует учитывать, что одномаршевые элементы дают больше возможностей для использования подлестничного пространства. В то же время двухмаршевые конструкции более компактны.

По показателям безопасности и удобства переходная площадка между пролетами предпочтительнее забежных ступенек – из-за разной ширины у края и поворотного центра риск оступиться и травмироваться намного выше. Хотя забежные ступеньки имеют более оригинальный вид.

Маршевая металлическая лестница.

Винтовые конструкции выглядит необычно, декоративно, но в плане эксплуатации несколько проигрывают маршевым. Так, подниматься по такой конструкции не очень удобно, а если необходимо доставить на верхний этаж что-то объемное и тяжелое, то по винтовой лестнице сделать это вряд ли получится. Однако главное преимущество такого вида – компактность.

Винтовые элементы можно установить на участке чуть более 2 кв. м. Довольно распространенная ситуация, когда винтовая лестница устанавливается в доме больше для декоративных целей, а для подъема грузов и габаритных вещей используется основная маршевая. Чем больше радиус поворота и чем шире ступеньки, тем более удобной будет винтовая конструкция.

Винтовая металлическая лестница.

Также есть вариант приставной конструкции. Такая лестница имеет вид двух параллельных опор с перекладинами. Отличается простотой изготовления, компактностью, бюджетной стоимостью. Однако о том, чтобы использовать такое изделие для перемещения на второй этаж дома, не идет речи – приставные сооружения используются для чердака и т. д. Потому мы не будем рассматривать изготовление данного варианта.

Каркас

Также следует рассмотреть, какие могут быть виды каркаса для лестничной конструкции из профиля. Ведь одна и та же профильная труба может быть исходным материалом для каркасов, совершенно разных по строению.

Каркас на центральном косоуре получается наиболее бюджетным и экономным в плане использования профиля. Единственный косоур конструкции может быть двух видов:

• Ломаный – такой косоур визуально повторяет форму ступеней, отчего и получил свое название. Он более сложный в изготовлении – ведь трубу необходимо нарезать на куски, строго соблюдая их длину и угол среза. Затем эти кусочки нужно соединить сваркой, прикрепить к каждому выступу металлическую подошву – площадку для закрепления ступеней. Предварительно в подошве просверливается несколько отверстий (от 4 до 8) для фиксации ступеней на саморезы.

Каркас с центральным ломаным косоуром.Прямой – такой косоур имеет вид одной цельной трубы. Для прикрепления ступеней к верхней грани профиля на определенном расстоянии привариваются держатели, вырезанные под нужным углом. К ним прикрепляются подошвы для ступенек. Верх и низ профиля необходимо также срезать под определенным углом, чтобы далее прикрепить туда пластины и зафиксировать на перекрытии пола.
Лестница с центральным прямым косоуром.

Также распространен другой вариант каркаса – на двух косоурах. Очевидно, он более надежный, так как способен выдержать нагрузки почти в два раза выше. Конструкция из двух косоуров также может быть прямой и ломаной. В первом случае конструкция напоминает тетиву, а для ступеней дополнительно создается каркас из более тонкого профиля и приваривается к косоурам. Ломаная конструкция состоит из двух косоуров, вырезанных и сваренных по форме ступенек, иногда дополненная перемычками.

Каркас на двух косоурах прямой и ломаный.
