Металлическая винтовая лестница: 4 вида и их назначение

Винтовая монолитная лестница чертеж. Бетонная лестница своими руками. Чертежи опалубки и армирование монолитной лестницы.

Лестница – архитектурное сооружение, служащее для перемещения между этажами. Лестница может быть как внутренняя (расположенная внутри дома), так и наружная. Кроме этого к лестнице предъявляют такие требования как надежность, долговечность, безопасность, удобство пользования и эстетический дизайн. Именно благодаря своим качествам долговечности и дизайна бетон получил такое широкое распространение.

Для удобства статья разбита на разделы:

  • Преимущества бетонных лестниц;
  • Расчеты и чертежи лестницы;
  • Правильная установка опалубки, чертежи опалубки для лестницы;
  • Монолитная лестница, армирование.

Преимущества бетонных лестниц.

Технологическое преимущества. Бетонная лестница возводиться на этапе возведения дома, что облегчает дальнейшее строительство и поднос материалов.

Надежность при эксплуатации. Правильно армированная лестница имеет огромный срок службы и не требует ремонта. Кроме того, железобетонная лестница будет составным элементом вашего дома и надежно свяжется с фундаментом и плитой перекрытия, усилив тем самым конструкцию здания.

Эстетика и дизайн. При работе с бетоном возможно воплощение любых задумок заказчика, от обычных маршевых лестниц, до сложных винтовых. Широкий выбор материалов для отделки.

Расчеты и чертежи лестницы.

Рисунок 1 – Размеры ступеней лестницы.

При проектировании лестницы все расчеты лучше производить на бумаге, при этом хорошо, если вы сделаете рабочий чертеж конструкции. При расчетах надо учитывать высоту полов в чистоте, с учетом отделки полов и лестницы(рисунок 2, 3).

Рисунок 2 – Чертеж посадки монолитной лестницы.

Рисунок 3 – Пример посадки первой ступени лестницы с учетом последующей отделки.

Армирование монолитной лестницы.

Армирование лестницы обычно осуществляется при помощи арматуры диаметром 10мм, делается это после выставления опалубки. Арматура режется по длине и по ширине лестничного марша и связывается в сетку с квадратом 150-200мм. Сверху над ней вяжется вторая сетка. Расстояние между сетками 100 – 120 мм. Сетки надо обязательно связать с выпусками, которые идут из основания (пола) и из плиты перекрытия (рисунок 4). Выпуска должны быть длиной не менее 400 мм.

Рисунок 4 – Связь монолитной лестницы и плиты.

Площадка так же армируется в 2 сетки. При армировании площадки обязательно надо сделать закрепление к несущей стене (рисунок 5). Если конструкция дома не позволяет закрепить площадку к несущей стене, то следует делать дополнительную колонну, которая будет служить опорой площадке.

Рисунок 5 – Дополнительное закрепление лестничной площадки.

После завершения армирования надо приподнять сетку над опалубкой на 25 – 30 мм, обеспечив этим защитный слой для арматуры.

Правильная установка опалубки, чертежи опалубки.

Рисунок 6 – Опалубка под прямую лестницу.

Рисунок 7 – Лестница с двумя маршами. Высота потолка — 2800 мм, длина ступени — 300 мм, высота ступени — 165 мм, количество ступеней = 2800 / 165 = 17 шт.

Ровная лестница с винтовым изгибом для подъема. Отличается от предыдущей тем, что не имеет площадки (рисунок 8). Такая конструкция менее удобна при заносе мебели, но имеет более привлекательный дизайн. Больше подходит для частного дома, так как занимает меньше места и позволяет максимально увеличить полезную площадь.

Рисунок 8 – Полувинтовые лестницы.

При монтаже опалубки первым делом выставляются щиты (основы) прямых лестничных маршей, к которым крепиться основа для поворота, собранная тонкой фанеры 8 – 10 мм. После сборки основы лестницы производят ее армирование. Для связки сеток следует использовать длинные хлысты арматуры на всю длину, не прерывая их в месте поворота лестницы. Затем устанавливаются борта для ступеней.

Лестницы со скругленными ступенями. Скругленные ступени можно сделать на любой лестнице, однако красивее они смотрятся на лестнице с широкой ступенью или входной группе. При небольшой ширине лестницы под ступень делается фанерный шаблон, по которому изгибается более тонкая (толщиной 6 мм) фанера ступени. Скручивается фанера шурупами (рисунок 9). Армирование такой лестницы не отличается от стандартного. Бетон заливается в специально оставленные технические отверстия.

Рисунок 9 – Сборка опалубки для монолитной лестницы.

Типы и виды металлических лестниц для дома

Металлическая лестница на второй этаж дома, коттеджа, дачи
может иметь любой вид. Разнообразие определяется фантазией и дизайн-проектом
интерьера. При этом, конструкции металлических лестниц ограничиваются
определенными типами, в основу классификации которых, положено несколько
факторов:

Место установки:

наружные. Лестница металлическая наружная позволяет
существенно сэкономить полезное пространство в доме. Металл, для такой лестницы
наиболее популярный материал. Конечно же, для перехода между этажами уличные металлические
лестницы не самое лучшее решение, ведь их проблематично эксплуатировать в
холодное время года (конечно, это субъективное мнение). Но вот для цокольного
этажа или подъема на чердак она незаменима;

внутренние. У такой лестницы свои преимущества. Она
позволяет передвигаться между этажами при любой погоде и может стать декоративным
элементом интерьера.

Лестница приставная металлическая может относиться к любому
из типов, поскольку не является стационарным изделием.

Способы и методы изготовления:

сварные. Простой и распространенный способ. Изготовить такую
лестницу своими руками может любой, кто имеет навыки работы со сварочным
аппаратом;

кованные лестницы. Пластичность, свойство, которым обладает
металл, позволяет умельцам сделать из него путем ковки настоящие произведения
искусства. Каркас такой лестницы будет сварной или деревянный, но элементы
(ограждения, балясины, перила) обязательно кованные. Кованные лестницы более
трудоемки в изготовлении, но всегда будут в почете.

Потребность в облицовке (отделке):

открытые. В этом случае каркас лестницы остается на виду,
следовательно, к его внешнему виду будут выдвигаться повышенные требования;

закрытые. Предполагают дополнительную обработку. Часто под
лестницей, в целях использования полезной площади обустраивают кладовки.
Главное требование к лестнице такого типа – надежность. В производстве закрытой
лестницы используют недорогие материалы. Закрытие каркасы считаются более
дешевыми еще и потому, что не требуют красивого крепления.

Принцип устройства:

цельные. Собираются из отдельных секций. И в готовом виде
устанавливаются на место. Покупая лестницу по секциям есть вероятность не
угадать с размерами;

сборные. Состоят из отдельных наборных деталей и элементов.
С позиции установки лестницы своими руками, этот вариант более
предпочтительный.

Конструктивная особенность:

маршевые. Состоят из одного или более пролетов (маршей).
Среди подвидов можно выделить прямые и с поворотами.

Металлическая лестница с площадкой более проста в
изготовлении, а с поворотом имеет более красивый внешний вид.

Примечание. Лестница с поворотом, на языке профессионалов
называется лестница с забежными ступенями. Отличаются в зависимости от угла
поворота ступеней.

На фото показаны металлическая лестница с забежными
ступенями на 90 градусов и с забежными ступенями на 180 градусов

винтовые. Пришли к нам из башен средневековья. В данном
случае лестничный марш закручен вокруг центральной колонны, которая является
несущей.

складные. Чаще их называют чердачные лестницы ввиду их
основной сферы использования. Позволяют уменьшить лестничный марш и сэкономить
пространство.

Форма каркаса

Лестница на металлическом каркасе может иметь несколько
видов:

Металлическая лестница на косоурах. Косоур – это
конструктивный элемент, который служит подпоркой для ступеней. Такой каркас
является самым прочным. Косоуров может быть один или два, в зависимости от
замысла дизайна и используемых материалов. Благодаря форме косоура, такие
лестницы еще носят название хребтовая металлическая лестница.

Примечание. При значительной ширине лестничного марша
следует отдать предпочтение каркасам с двумя косоурами.

Лестница на металлических косоурах позволяет создать легкие
и невесомые конструкции. Особенно эффектно они смотрятся в помещениях с отделкой
в стиле хай-тек или модерн.

Лестница металлическая на тетиве. Отличие этого вида от
предыдущих, заключается в способе крепления ступеней. Их торцы не видны за
каркасом.

Лестница металлическая на больцах. Больца позволяют создать
воздушные конструкции, в которых основная нагрузка приходится на стену дома.

Проектирование и расчет винтовых лестниц

Перед тем как приступить к сооружению винтовой конструкции, нужно будет посидеть над расчетами, выполнить необходимые замеры и составить чертежи своими руками.

Начиная техническую часть создания межэтажной конструкции, подумайте, каким образом вы планируете использовать окружающее пространство, насколько часто будете пользоваться лестницей, какие функции и нагрузки она станет исполнять.

Резная винтовая конструкция с громоздкими перилами, скорей всего не позволит занести на этаж большой диван или опустить шкаф.

Присутствие в семье детей также потребует внимательной планировки такого опасного в плане падений элемента, а именно:

  • оборудовать лестницу дополнительной защитой;
  • ограничить доступ к опасным элементам;
  • выбрать подходящий нескользкий напольный материал и т. д.

Этап разработки и планирования технической стороны строительства винтовой лестницы своими руками – самый продолжительный и сложный.

Но не нужно отчаиваться и бежать в первый попавшийся строительный магазин за приобретением готовой конструкции – различные фото, можно отыскать в интернете.

Перед тем, как начать строительство, подумайте способы крепления и конструкцию. Лестница может быть установлена на стойке в любом месте комнаты или прилегать к стене. Во втором варианте стена выступает в роли дополнительной опоры, придавая конструкции более лучшую устойчивость и жесткость.

При свободной установке нужно поставить дополнительные опоры для ступеней, они имеют несущую функцию и делают спуск более безопасным и комфортным.

Внимательно продумайте варианты материала, использованные при создании винтовой лестницы. Гармонично выглядят деревянные или металлические конструкции, сделанные в подходящей интерьеру расцветке. По этим ступеням удобно перемещаться даже босиком, не боясь простудиться. Эти поверхности просты в уходе и великолепно подойдут для посещаемых помещений, например, для прихожей.

Перед началом строительства нужно сделать чертеж, с помощью которого вы будете иметь полное представление о нужном количестве стройматериала, высоте стойки и ширине ступеней.

Сделать чертежи своими руками очень просто, нужно лишь определенное усердие и точность при подготовке всех нужных измерений. При необходимости или появлении каких-то вопросов или уточнений, всегда есть возможность посмотреть фото или видео создания лестницы. Пошаговые видеосъемки, дополненные словесными советами, дадут возможность вам разобраться с трудностями и сделать шедевр лестничного искусства.

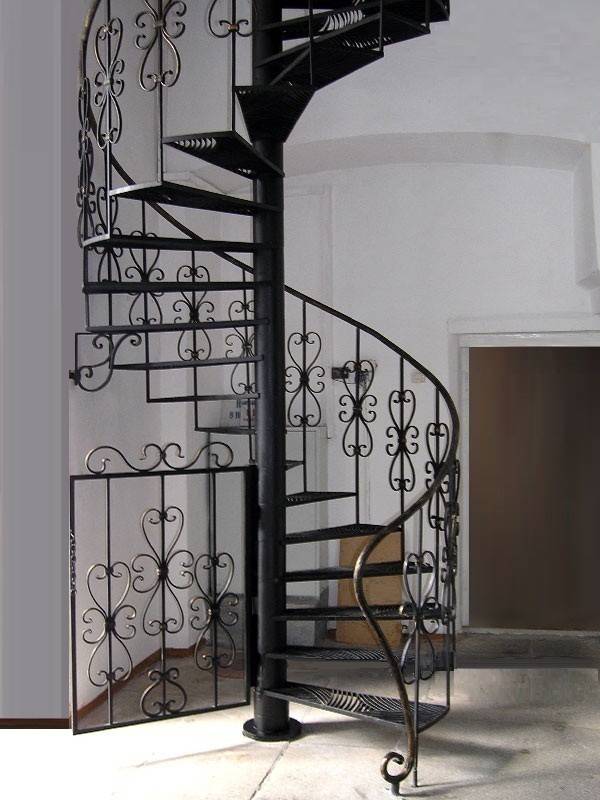

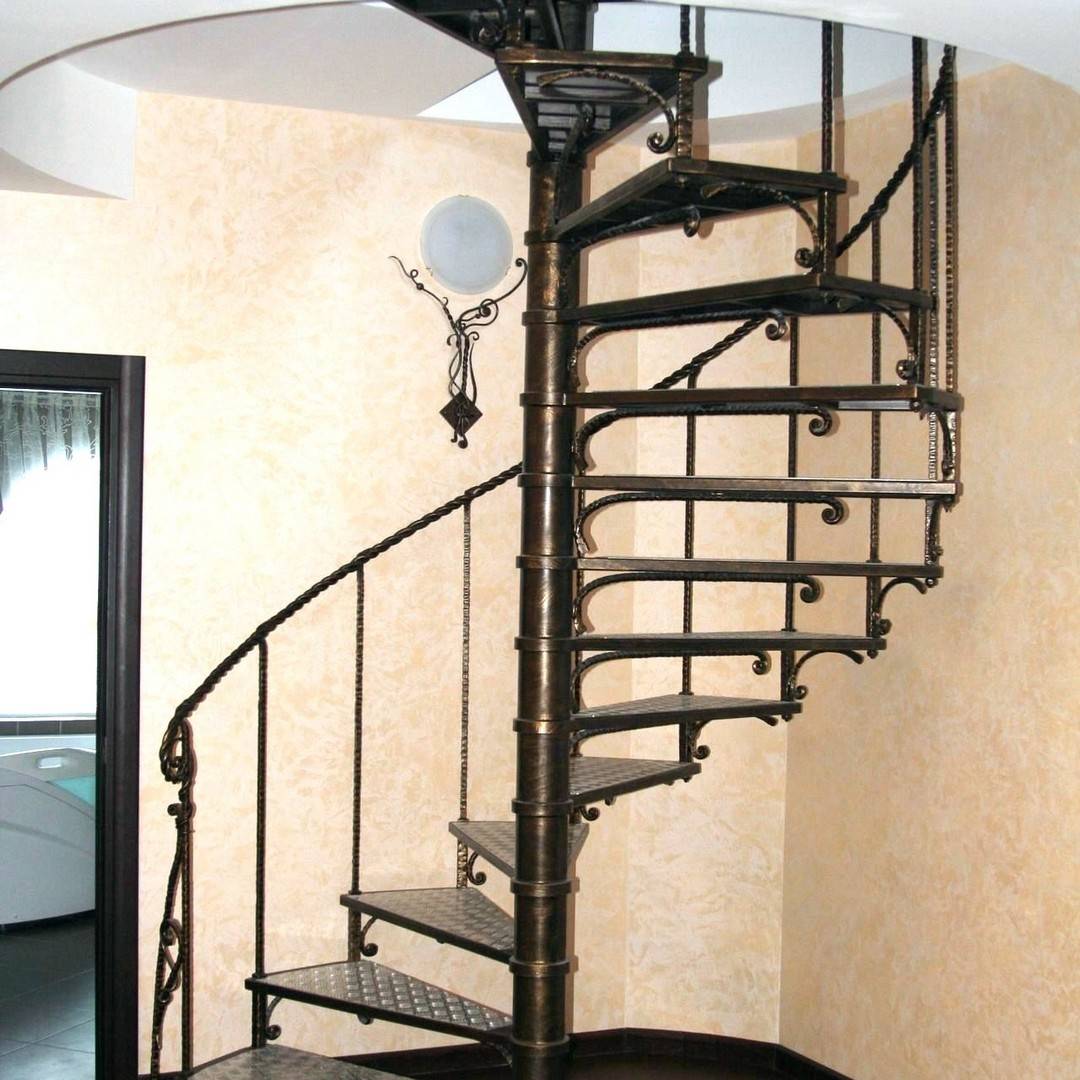

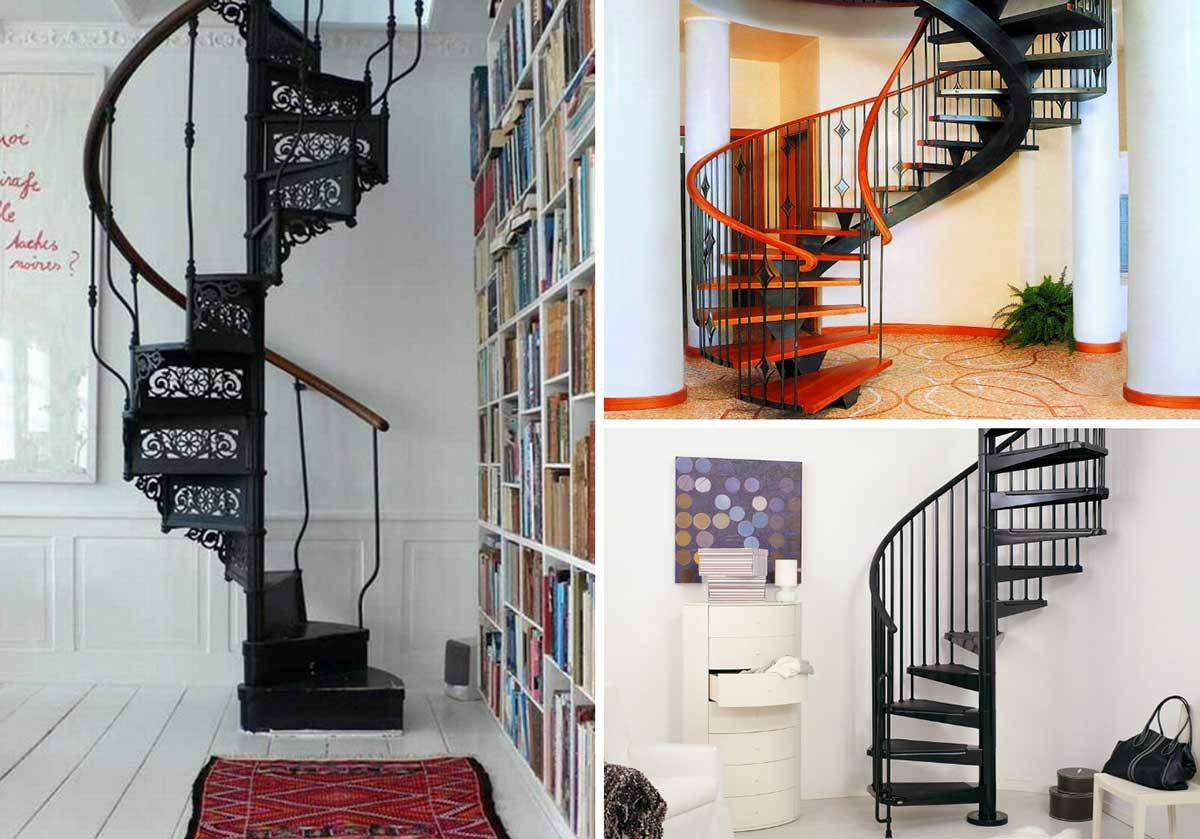

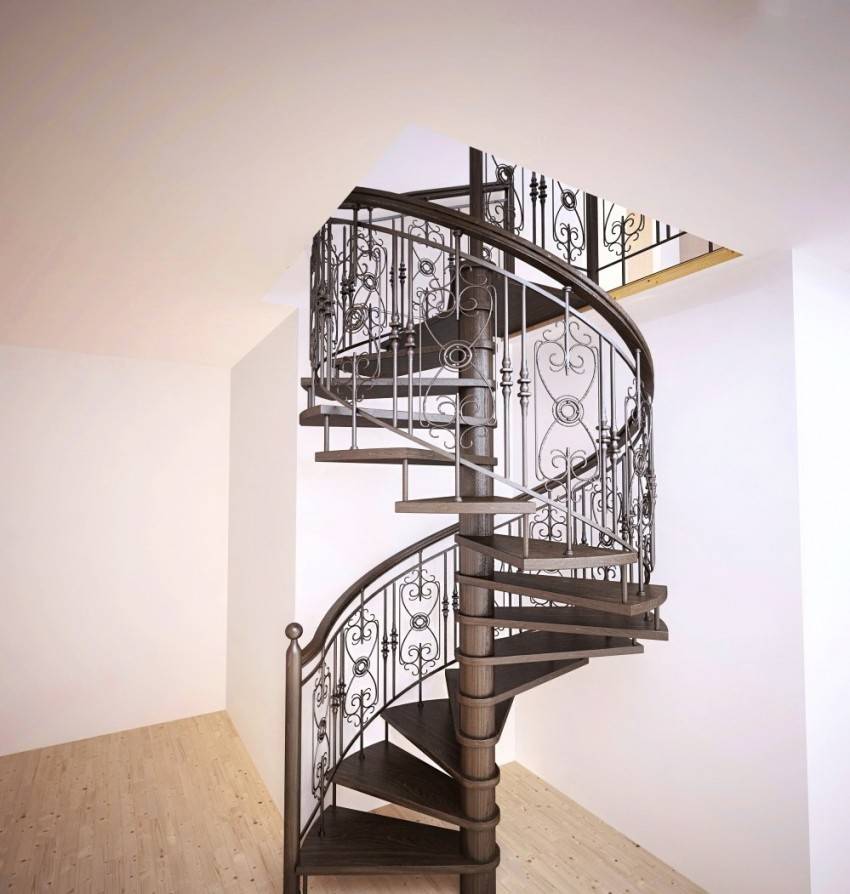

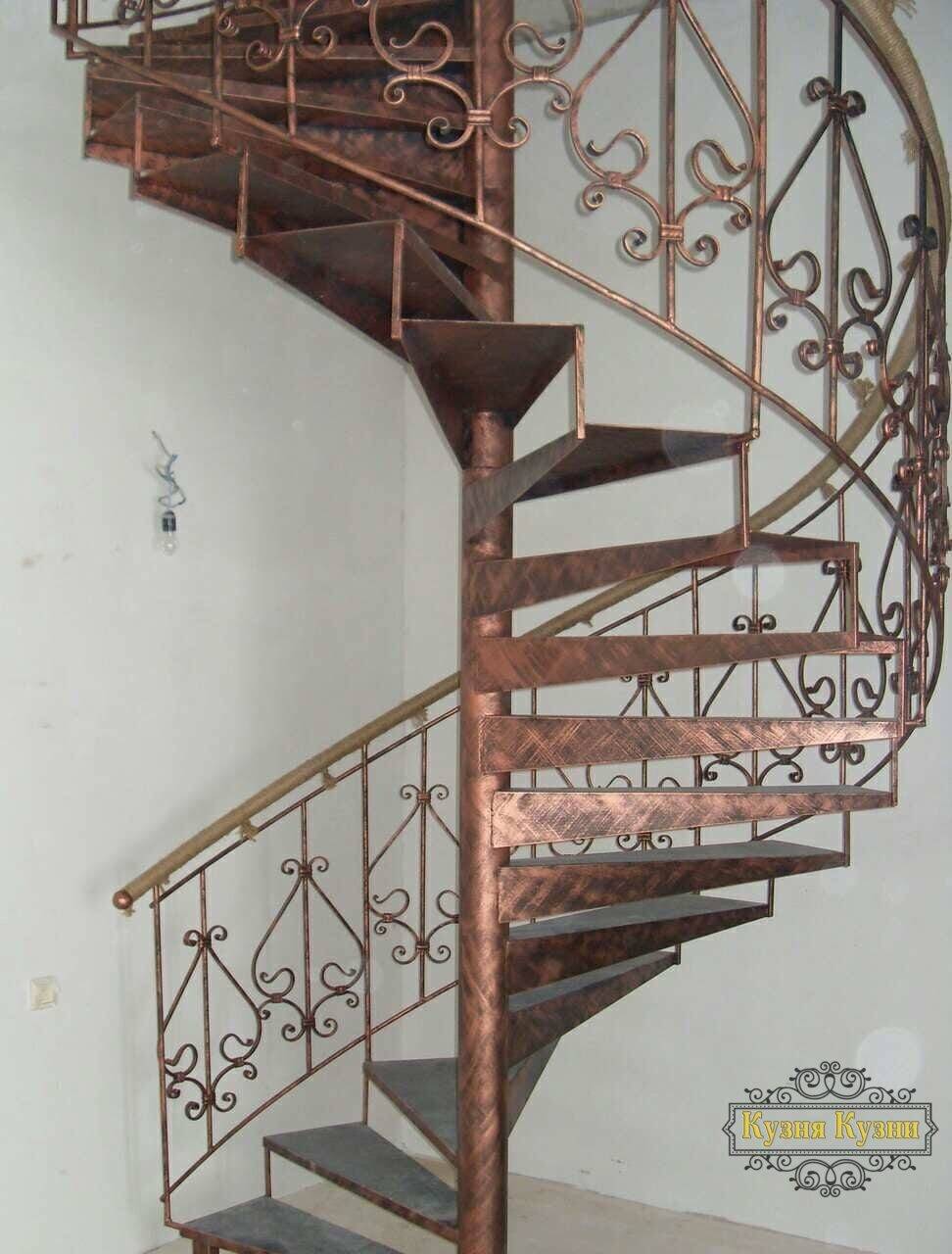

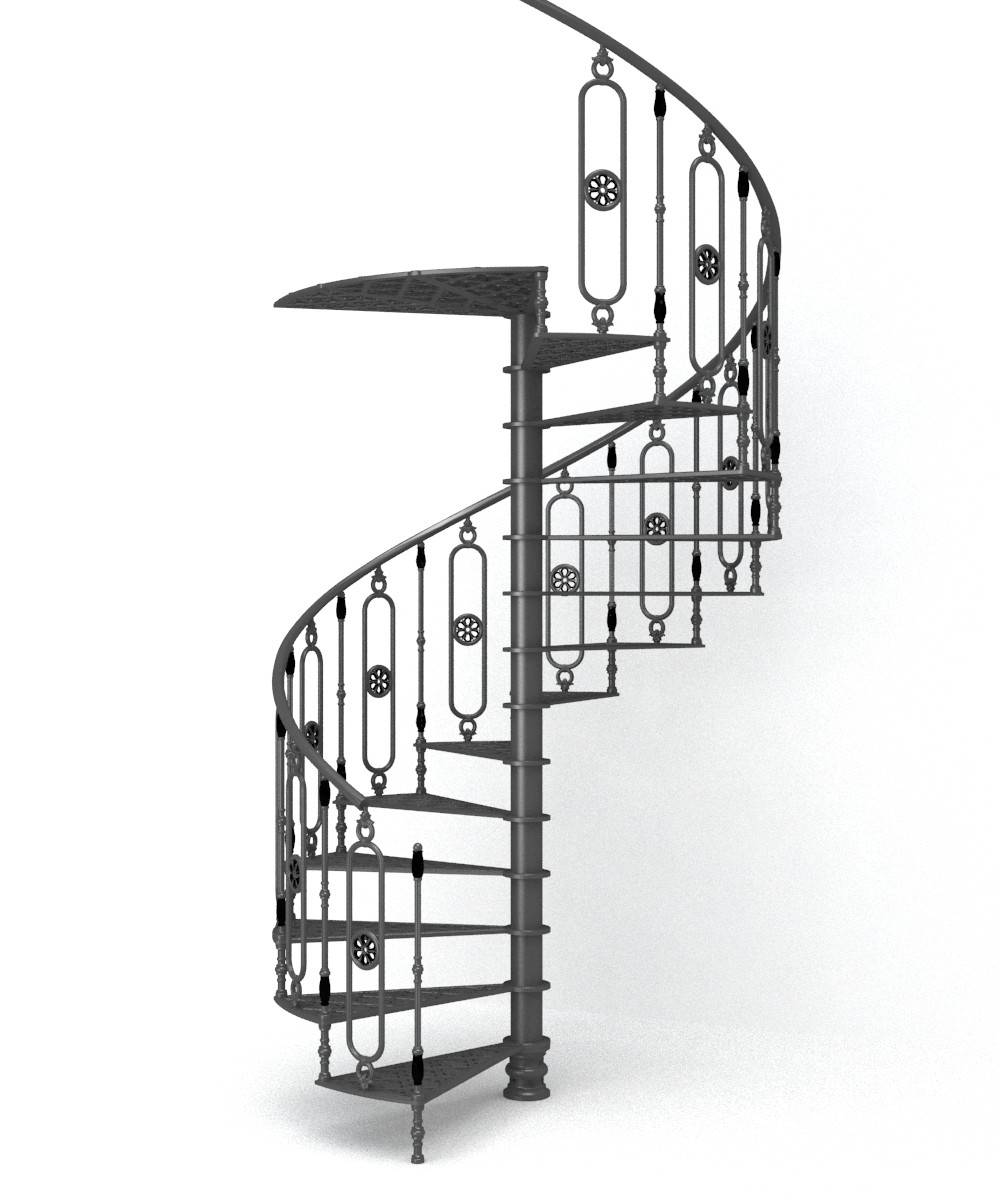

Красивые фото винтовых лестниц из металла

Лестница из металла своими руками: а нужна ли она вообще?

Говоря о металлических лестницах, можно подразумевать два вида конструкций: полностью выполненные из металла и лестницы на металлических каркасах. И те, и другие можно сделать своими силами. В чем же разница и как выбрать оптимальный вариант? Как сварить лестницу и что для этого нужно?

Лестницы на металлокаркасах — превосходное интерьерное решение. Они имеют современный вид, смотрятся очень стильно, достаточно прочны и надежны, однако чаще стоят дороже по сравнению с классическими деревянными. Из металла у таких лестниц сделан лишь каркас — тетивы или косоуры. Поручень ограждения и ступени выполняются из дерева, а вертикальные опоры ограждения (балюстрада) — по желанию, они могут быть как деревянные, так и металлические.

Металлический каркас для интерьерной лестницы.

Но более подробно мы остановимся на том, как самому сварить лестницу полностью из металла

Такие лестницы можно использовать в качестве интерьерных, но очень важно понимать, что металл — материал «холодный», в отличие от дерева он привнесет в дом, скорее, некое равнодушие и отстраненность, мало помогая создавать уют. Имейте это в виду, если собираетесь сделать металлическую лестницу для подъема на второй этаж в жилом пространстве

Другое дело — уличные лестницы из металла. Они выглядят по-настоящему эффектно. Но самое главное не в этом — никакой другой тип лестниц просто не подходит для уличного использования, поскольку только сталь способна на протяжении долгих десятилетий противостоять неблагоприятным условиям окружающей среды — дождю, снегу, низким температурам и др. Сварить металлическую лестницу для улицы можно и в домашних условиях, при этом вы получите в меру дорогую и достаточно надежную конструкцию.

Уличная лестница из металла.

Наконец, еще одно преимущество лестниц из металла — высочайшая прочность, не идущая в сравнение даже с высококачественными деревянными лестницами.

Итак, делаем уличную лестницу из металла своими руками!

Особенности проектирования винтовых лестниц

Проектирование лестниц обычно выполняется совместно с проектированием дома, но по разным причинам эти проекты разделяют. При проектировании вы должны определить следующие моменты:

  1. Место расположения лестницы.
  2. Материал изготовления.
  3. Тип конструкции.
  4. Расчет всех параметров лестницы.
  5. Разработка чертежей и схем расположения.
  6. Создание 3D-модели лестницы (не обязательный пункт).

Результат каждого из перечисленных пунктов, в первую очередь, зависит от ваших предпочтений и от условий, в которых необходимо разместить лестницу.

Давайте рассмотрим каждый из них подробно.

Выбор места расположения

Удобство использования винтовой лестницы заключается в том, что она может быть расположена практически в любом месте. Особенно если у вас изначально не предусмотрен лестничный проем под нее.

При наличии небольшого пространства лестница может компактно разместиться в углу помещения, не создавая помех.

Благодаря определенным типам конструкций вдоль стены общей комнаты или даже по центру помещения лестница не создает особых помех и не кажется лишней в интерьере. Наличие открытых ступеней не препятствует обзору, что делает лестницу практически не заметной.

Искусный дизайн также позволяет размещать по центру помещения даже конструкции с закрытыми ступенями, тем самым они не только не создают помехи или дискомфорт, но и наоборот становятся центральным акцентом всего интерьера.

Эксплуатация винтовых лестниц не ограничивается внутридомовым пространством. Они также довольно широко используются и как уличные лестницы, для  доступа на второй или мансардный этажи.

Материал изготовления

Вид винтовой лестницы и материал, из которого она будет строиться, должены выбираться исходя из условий, в которых она будет эксплуатироваться, и общего стиля помещения.

Исходя их этого, не рекомендуем строить уличную лестницу из дерева, так как данный материал очень подвержен воздействию внешних факторов.  Помимо этого использование деревянных лестниц внутри помещения не исключает необходимость в обработке их специальными пропитками для сохранения первоначального вида.

Что касается металлических и бетонных конструкций, то они часто используются как уличные лестницы для доступа на верхние этажи.

Металлические конструкции могут быть использованы и как эвакуационные лестницы.

Также оба материала широко применяются и для внутреннего размещения.

Конструкции винтовых лестниц

Винтовые лестницы могут быть выполнены на любой конструкции:

косуор;

тетива;

на больцах;

консольная.

При выборе конструкции стоит обратить внимание, в первую очередь, на ступени, потому как именно от них зависит безопасность перемещения. В том случае если диаметр лестницы не большой, рекомендуется использовать открытые ступени

Из-за скошенной формы ступени остается не так много места для размещения ступни на проступи, как требуется для комфортной и безопасной эксплуатации лестницы.

Как рассчитать винтовую лестницу?

Основные требования касаются, конечно же, ступеней:

  • Внутренняя часть ступени не должна быть менее 100 мм.
  • В траектории движения минимально допустимая ширина 200 мм.
  • Внешняя часть не более 400-500 мм.

При строительстве не забывайте про минимальный диаметр винтовой лестницы, не желательно делать его меньше 140 см.

Схемы и чертежи

Неотъемлемой частью проекта винтовой лестницы являются схемы и чертежи. Исходя из выбранных и рассчитанных выше параметров, вы должны создать чертеж, на котором будут отмечены все размеры и будет представлен внешний вид лестницы после монтажа.

Для этого нужно сделать общий чертеж в двух проекциях (вид сбоку и сверху).

Чтобы не загромождать один чертеж большим количеством информации, отдельно начертите и разметите каждый элемент конструкции.

В проекте должны быть разъяснения, каким образом должна производиться сборка и в каком порядке.

Для того чтобы получить представление, как лестница будет выглядеть именно в вашем помещении, возможно создание 3D-модели.

Для этого потребуется внести в программу все параметры помещения и лестницы, после этого можно будет создать чертеж.

В том случае если вы решите самостоятельно создать подобного рода модель, воспользуйтесь видео-инструкциями на эту тему:

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы. Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

  • Это облегчает процесс работы;
  • Позволяет с легкостью организовать порядок действий;
  • Такие конструкции прочны и долговечны;
  • Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
  • Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать винтовую лестницу из металла своими руками

Основные плюсы винтовых лестниц из металла включают высокую прочность и стабильность конструкции, а также возможность подчеркнуть современный стиль в интерьере. Этот тип лестниц идеально подходит для помещений ограниченной площади, поскольку занимает минимум пространства.

Перед тем, как приступить к изготовлению винтовой лестницы, необходимо провести несколько этапов: проектирование и разработка чертежей, расчеты и подбор необходимых материалов. Какие требования и нормативная документация нужны для этих работ?

Для начала проектирования винтовой лестницы нужно знать, что она должна соответствовать определенным нормативным требованиям, таким как ширина ступеней и перил, высота подъема и др. Основные расчеты включают определение диаметра, шага и угла поворота винтовой лестницы.

Однако самые важные вещи, которые вам понадобятся перед началом работ, — это чертежи и документация. Чертежи помогут вам визуализировать конструкцию, а документация позволит вам сделать все нужные расчеты и выбрать правильные материалы для изготовления лестницы.

Таким образом, перед тем, как приступить к созданию винтовой лестницы из металла, необходимо хорошо изучить и понять основные требования и расчеты, а также иметь грамотные чертежи и документацию. Это позволит вам успешно выполнить задуманное и получить качественную и безопасную конструкцию винтовой лестницы.

Разрез винтовой лестницы. Типы лестниц

  • Винтовая лестница закручена вокруг столба. Ее характерная особенность – ступени треугольной или трапециевидной формы. Обычно используется в условиях дефицита места; довольно неудобна для транспортировки габаритных предметов.
  • Маршевая – ее полная противоположность: прямоугольные ступни и прямые линии.
  • Спиральная лестница отличается от винтовой тем, что описывает окружность на удалении от геометрического центра.
  • У консольной отсутствует несущий каркас – ступени одной стороной вмурованы в стену.
  • Модульная собирается из одинаковых конструктивных элементов. Соединения остаются разборными.

Готовые лестницы – особенности современных конструкций

  • Больцевая вместо несущего каркаса использует в качестве опоры стальные элементы, связывающие ступени между собой – больцы.
  • Чердачные и подвальные лестницы  отличаются от прочих довольно условно:  для них характерен больший уклон. Причина – высокие требования к компактности и низкие – к удобству. Однако они могут и не отличаться от межэтажных: не везде требуется экономия площади.
  • Пожарные могут быть как маршевыми, так и вертикальными. Вертикальные лестницы при высоте больше шести метров комплектуются ограждениями.

Помимо внешнего вида и назначения, лестницы могут различаться материалом. Популярные материалы для их изготовления своими руками – железобетон, сталь и древесина; наряду с ними могут применяться более экзотические: стекло, искусственный или натуральный камень, керамика и некоторые пластики.

Обратите внимание: исключение – стационарные пожарные лестницы. Они изготавливаются только из стали

Расчет винтовой лестницы

Схема укладки ступеней винтовой лестницы.

К примеру, нужно рассчитать винтовую лестницу из металла на косоурах, идущую вдоль наружной стороны стены, имеющей форму окружности, радиус которой 80 см. Получается:

  • R = 1,8 м – внешний радиус конструкции;
  • r = 0,8 м – внутренний радиус. Он равняется радиусу изгиба стены, вдоль которой идет металлическая лестница;
  • H = 3 м – высота конструкции;
  • Угол закручивания конструкции 270°.

Рассчитывается длина лестницы (L1) по ее внешнему радиусу. Потому как конструкция проходит 3 / 4 круга, или 270°, то длина по внешнему краю равна:

L1 = 3 / 4 * 2πR =3 / 4 * 2 * 3,14 * 1,8 = 8,5 м.

Длина лестницы по внутреннему краю (L2) вычисляется аналогично.

L2 = 3 / 4 * 2πr = 3 / 4 * 2 * 3,14 * 0,8 = 3,8 м.

Эти показатели определяют длину боковых косоуров, внутреннего и внешнего.

Если взять высоту ступени h = 15 см, то определить количество ступеней (n) можно по формуле:

n = H/h = 3/0,15 = 20.

Схема модульной винтовой лестницы на цепном косоуре.

Выходит, что у лестницы будет 20 ступенек. Но роль последней ступеньки выполнит площадка второго яруса, значит будет 19 ступенек.

Теперь, если разделить L1 и L 2 на 19, то получится значение глубины проступи у внутреннего края (h1 = 19 см) и у внешнего края (h2 = 44 см) соответственно.

Зная размеры ступенек винтовой лестницы, можно определить кобылки, которые используют для их крепления, а еще количество уголков, требуемых для выполнения кобылок.

Для внешнего косоура необходимо 19 кобылок (по количеству ступеней) с размерами сторон 15 и 44 см, на внутренний – 19 кобылок 15 см на 19 см.

Затем рассчитывается длина лестницы по основной линии подъема (L) и глубина проступи (h) в данном месте.

L = 3 / 4 * 2πR1, где R1 = 2/3 R = 1,2 м следовательно

L = 3 / 4 * 2 * 3,14 * 1,2 = 5,6 м

h = L / 19 = 30 см.

Потом нужно проверить результаты по формуле 2h + h = 60…65 см. Если уравнение не сойдется, нужно подкорректировать высоту ступени и пересчитать показатели.

Виды винтовых лестниц из металла

Помимо конструкции винтовые металлические лестницы также подразделяются в зависимости от типа металла. Используя разный металл и разные технологии изготовления конструкции, в результате получим лестницы с разными характеристиками, в первую очередь по нагрузкам.

В зависимости от технологии и типа металла лестницы подразделяются:

  • кованые;
  • литые;
  • сварные

Самыми простыми в изготовлении и монтаже являются сварные лестницы. Что касается кованых и чугунных (литых) винтовых лестниц, то для них потребуется специальное оборудование и опыт изготовления. Давайте рассмотрим подробнее каждый из этих видов.

Кованые

Кованые лестницы могут использоваться в реализации таких стилей, как классический, модерн, барокко, ренессанс, ампир, хай-тек, консерватизм и техно, в зависимости от узора, наличия или отсутствия изгибов или орнаментов в изделии.

Для удешевления изготовления металлических винтовых лестниц часто используют дерево. В таком варианте конструкция и ступени изготавливаются из дерева, а перила делаются коваными. Такая реализация позволяется сэкономить не только на материалах, но и на работе и тем самым сохранить оригинальность дизайна.

Чугунные

Самыми сложными и дорогими в производстве являются литые, в нашем случае чугунные, винтовые лестницы.

Сложность производства заключается в следующем:

  • Каждый элемент лестницы предварительно изготавливается из гипса с идеальной формой.
  • С помощью подготовленных деталей изготавливается форма для заливки.
  • После этого в подготовленную форму заливается расплавленный металл.

Несмотря на всю сложность и дороговизну производства, чугунные винтовые лестницы не теряют своей популярности. Причиной тому являются уникальный дизайн и формы, повторить которые невозможно любым другим способом.

Технология литься позволяет создать любой узор и форму для будущей лестницы.

Сварные

К сварным относятся все винтовые лестницы из метала, элементы которых соединяются при помощи сварки.

Такого рода лестницы возможно изготовить под любой дизайн и в любом исполнении, главное — наличие навыка и точно поставленной задачи.

Сварные лестницы хорошо сочетаются со многими материалами, как с деревом, так и стеклом. Со стеклом идеально сочетаются каркасы из нержавеющей стали.

Винтовая лестница из металла своими руками чертежи. Преимущества и недостатки

К особенностям винтовых лестниц, применяемых для многоэтажных частных домов и зданий с мансардами, можно отнести:

компактные размеры. Винтовая лестница из любого материала, особенно, из металла, имеет в большинстве случаев всего одну опору. Полноценную конструкцию можно разместить всего на 1,5–2 кв. м площади, что в несколько раз меньше стандартного лестничного пролёта;

Чертеж винтовой лестницы может разработать каждый

  • доступность цены на сооружение лестницы. Расходы на металлическую винтовую конструкцию, изготовленную из готовых элементов или полностью собранную самостоятельно, в любом случае, будут ниже по сравнению с маршевой конструкцией;
  • минимальное время на подгонку деталей конструкции к условиям лестничного пролёта;
  • отсутствие необходимости в сложном монтаже, требующем специальных навыков. Для изготовления требуется базовые умения работы с металлом. Чертежи конструкций тоже легко читаются даже непрофессионалами;
  • функциональность конструкции, которая может выступать в качестве основного или дополнительного средства подъёма на другие этажи или мансарду. Такой вариант подходит для большого в плане здания (площадью больше 100 кв. м), имеющего больше одного входа.

Одним из недостатков винтовых лестниц являются не слишком удобные ступени

К недостаткам конструкций относятся не слишком удобные ступени, ширина которых не всегда получается удобной для использования. Поэтому пользоваться винтовыми лестницами не рекомендуется маленьким детям и пожилым людям. Хотя для безопасности по краям конструкции делаются перила, практически устраняющие этот минус.

Расчет винтовой лестницы онлайн калькулятор. Расчёт лестницы

Лестница с поворотом на 180°, с площадкой

Лестница с поворотом на 180°, с забежными ступенями

Лестница с поворотом на 90°, с площадкой

Лестница с поворотом на 90°, с забежными ступенями

Лестница прямая, одномаршевая

Лестница – один из основных атрибутов в доме, она не просто помогает легко перемещаться между этажами, но и служит главным предметом декора. К тому же правильный расчет данного конструктивного элемента напрямую влияет на безопасность. Данная серия онлайн калькуляторов подойдет под любые ваши потребности. Поможет произвести точный расчет и учтет все детали. Вам останется только распечатать готовые чертежи.

Наши онлайн калькуляторы с чертежами созданы для простого человека, пожелавшего спроектировать и построить лестницу своими руками. Но это не значит, что профессионал не найдет в них, ничего полезного. Скомпилированные алгоритмы позволяют исключить ошибки в просчетах, и максимально точно подготовить рабочие чертежи, как для деревянной, так и металлической лестницы.

Данные скрипты учитывают и помогают рассчитать:

  • прямые, поворотные, Г и П образные лестницы;
  • лестницы любых типоразмеров, выполненные из металла, дерева и бетона;
  • производят расчёт лестницы с забежными ступенями на 90 и 180 градусов;
  • все конструктивные элементы, включая косоуры, поручни, ступени, подступенки.

Если вы еще не определились с выбором типа, внешнего вида и функционала, наш калькулятор лестницы на второй этаж в частном доме, поможет вам это сделать. Забежные лестницы, винтовые, или с гусиным шагом обычно делают из-за того, что просто мало место, и полноценную лестницу грамотно не поместить.

Если у вас маленькие дети или пожилые люди тогда вам лучше выбрать надежный и безопасный вариант лестницы с площадкой. Прикидывайте, считайте, проверяйте, оценивайте свои трудозатраты, распечатывайте готовые чертежи и используйте все это абсолютно бесплатно.

Основные рекомендации при расчете лестницы:

  • Учитывайте угол наклона лестницы удобный при ходьбе, обычно это 30-40°. Если увеличить угол, то подниматься становится тяжело, особенно пожилым людям.
  • Оптимальная высота шага при ходьбе 15-20 сантиметров. Определитесь с этой величиной, и вы поймете высоту подступенка.
  • Ширину ступеней лестницы принято принимать в пределах 27-32 сантиметра. Не забывайте учитывать особенности покупных ступеней, они, как правило, выполнены в заводских условиях и имеют стандартную ширину 30 сантиметров.
  • Свес у деревянных ступеней не более 5 см, ибо будет затруднителен спуск, делая ширину ступени не удобной.
  • Учитывайте ширину маршей и расстояния между ними, исходя из пожарной безопасности и удобства. Обычно для удобного подъема для одного человека нужен диапазон 90-120см,

Выполняя расчет лестницы онлайн, соблюдайте данные рекомендации, ведь от этого напрямую зависит качество расчета и его точность, а так же техника безопасности и комфортность эксплуатации в будущем.

Преимущества

Выбирая между обычной маршевой лестницей и винтовой, предпочтение чаще всего отдают последней по нескольким причинам.

  1. Во-первых, как уже говорилось, огромное значение для многих имеет возможность сэкономить пространство в помещении: вся конструкция располагается вокруг центральной стойки;
  2. Во-вторых, сделать винтовую лестницу зачастую выходит дешевле и проще, чем традиционную;
  3. Ну, и наконец, такая конструкция смотрится гораздо эффектнее и оригинальнее.

Важные моменты

Расставим основные акценты в процессе сооружения металлической винтовой лестницы, чтобы наша конструкция прослужила нам долго, была комфортной в эксплуатации и, самое главное, – безопасной:

  • Изготавливать забежные ступени рекомендуется без подступенка, так как это повысит безопасность и удобство лестницы такого типа;
  • Ступени имеют как правило форму усеченного треугольника. Собственно, они и являются забежными ступенями;
  • Подниматься и спускаться по такой конструкции будет удобно только в том случае, если ширина средней части ступеней будет не менее 20 сантиметров;
  • Важен и еще один размер: на расстоянии в 15 сантиметров от центральной опоры ширина ступени должна составлять не менее 10 сантиметров;
  • Длина ступеней металлической винтовой лестницы может быть выбрана разная, это зависит от того, насколько часто и интенсивно вы ее эксплуатируете;
  • При малой загрузки достаточно сделать ее диаметр примерно равным 140 сантиметрам. Тогда длина ступеней будет составлять примерно 60 сантиметров. Если у вас большая семья и лестницей на второй этаж вы пользуетесь часто, выберите общий диаметр, равным 2 метрам тогда длина ступеней составит минимум 80 сантиметров;
  • Проектируя винтовую лестницу учтите, что она должна быть устроена так, чтобы человек среднего роста не задевал головой о ступени следующего витка;
  • С целью придать всей конструкции достаточную прочность позаботьтесь о том, чтобы центральная опорная стойка была изготовлена своими руками из надежного, прочного металла. Лучше если это будет труба диаметром не менее 80 мм. Опорную стойку выставляют строго по вертикали с помощью отвеса. Нижняя точка опорной стойки закрепляется в той точке пола, которая способна выдержать достаточно высокую нагрузку;
  • Закрепить опорную стойку гораздо проще на деревянном полу, как показано на видео. Достаточно применить специальное радиальное крепление и анкерные болты. Если же пол бетонный, основание стойки придется забетонировать путем установки растяжек;
  • Чтобы можно было закрепить ступени на центральной опорной стойке в их самой узкой части с помощью дрели и насадки-коронки своими руками сверлят отверстия диаметром, соответствующим диаметром трубы. Между ступенями на опору насаживаются втулки – длина втулок должна соответствовать расчетному расстоянию между ступенями. Чтобы предохранить древесину ступеней между основаниями втулок и поверхностями ступеней вставляют металлические шайбы. Их толщина должна учитываться в общей высоте конструкции. При этом учтите, что расстояние между ступенями удобнее всего сделать равным 15-20 сантиметрам. Если добавить к этому размеру толщину ступеней, получится общая высота лестницы;
  • С помощью кронштейнов-креплений в местах нахлеста широкой части ступеней можно дополнительно укрепить конструкцию винтовой лестницы.

Поэтапное возведение

  1. Сборку металлической конструкции следует начать с работ по установке центральной опорной стойки;
  2. Затем вокруг нее последовательно нанизываются втулки, шайбы и ступени;
  3. Когда эта часть работы сделана, ступени поворачивают вокруг стойки на нужное расстояние по принципу веера. Ориентиром служат первая и последняя ступень, которые раньше других закрепляют в правильном положении;
  4. Следующий шаг – установка дополнительных крепежных кронштейнов. Верхняя ступенька надежно крепится к межэтажному перекрытию;
  5. Последним этапом монтажа станет установка перильных стоек и поручней.

Подведем итоги

Секрет кроется в значительной экономии пространства, которую обеспечивают такие изделия. Ну, и особую роль играет огромное количество дизайнерских решений, применяемых в их изготовлении: от суперсовременных и авангардных, до минималистских и помпезных. В общем, такое изделие можно создать на любой вкус.
