Насос для канализации: 5 последовательных этапов установки

Принцип действия

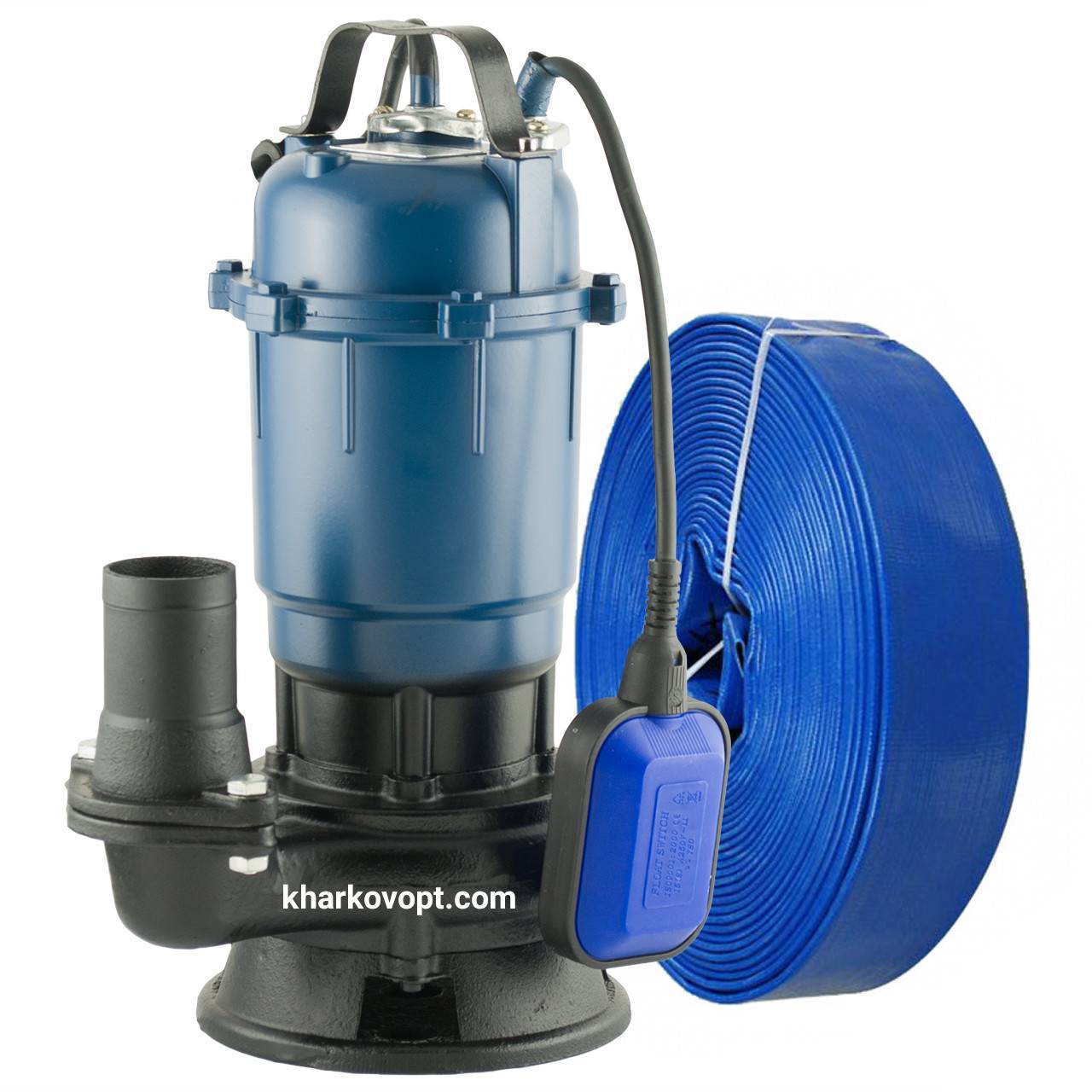

Погружной

Корпус устройства производится из надежного материала по прочности, который устойчив к негативному воздействию агрессивных стоков.

Эту помпу можно использовать как стационарно, так и периодично, подключая по мере необходимости.

В первом случае на дне емкости со стоками изготавливается площадка для монтажа устройства. На выходящие патрубки подсоединяются трубы для выкачки фекальных масс.

Для возможного техобслуживания фекальник можно подвесить на стальной трос. Его будет легко изъять и произвести ремонт. Погружная установка может работать без вмешательства человека. Для этого оборудование укомплектовывается автоматикой и поплавковым выключателем.

Погружные фекальники имеют положительные стороны:

• Возможность поднимать жидкость с достаточно большой глубины.
• Процесс работы автоматизируется.
• Мотор самостоятельно охлаждается.
• Полностью отсутствует шум при работе.

Поверхностный

Такие канализационные аппараты устанавливаются в месте, недоступном влаге, сырости и другим атмосферным явлениям

Эти модели имеют помпы менее мощные, однако их важное преимущество в мобильности. Поверхностные установки легко использовать и для других целей – например, при откачки грунтовых вод, очистки искусственного водоема и прочее

В базовую комплектацию входит измельчитель для небольших частиц.

Преимущественно используется для периодической откачки фекальных масс. Далеко не все модели способны перекачивать вязкие массы

Поэтому при выборе, стоит обратить внимание в паспорте на данный параметр

Полупогружной

В откачиваемую среду погружается только часть агрегата. Сам электрический двигатель находится на поплавке. Если необходима периодичная откачка, то этот вариант идеальный, на таких установках отсутствует измельчитель.

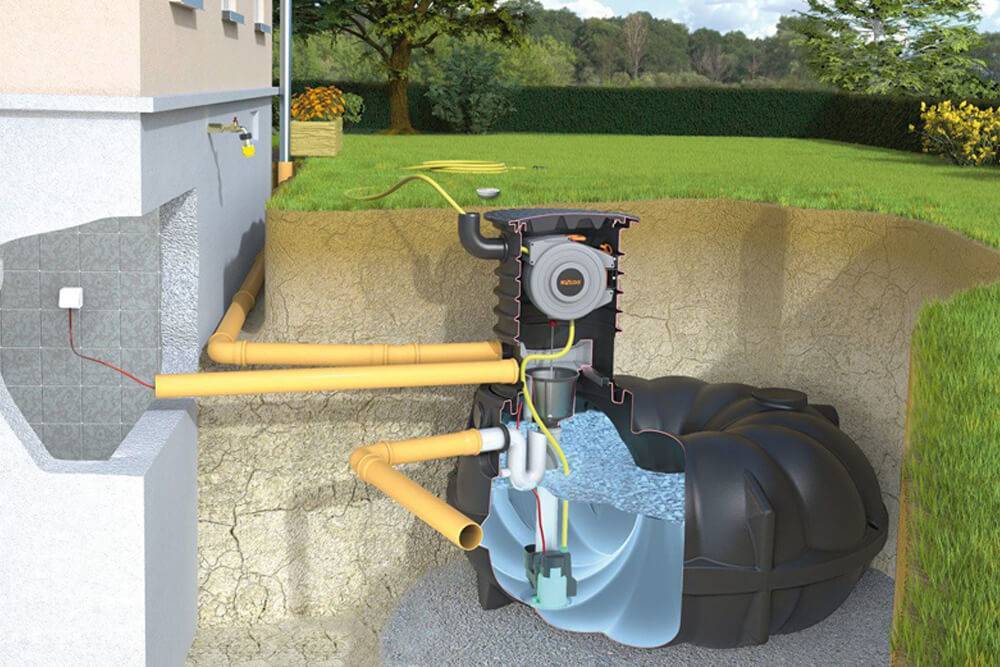

Как работает система отвода стоков

Канализационные насосные станции Sololift2 Grundfos оснащены электродвигателем и датчиком уровня жидкости. Кроме этого, конструкция выполнена из композитных резервуаров, накопительный резервуар имеет сферические стенки, угол наклона дна в направлении насоса.

Такой вариант исполнения и компоновки сводит к минимуму вероятность образования на дне и стенках резервуара осадков. Датчик обеспечивает включение двигателя только при необходимости, что позволяет экономить электроэнергию.

Принцип действия насосных станций заключается в следующем: сточные воды стекают в резервуар, и достигают уровня контрольной отметки. Датчик даёт двигателю команду запуска, жидкость откачивается в общедомовую канализацию. Когда уровень падает до установленных значений, двигатель отключается, и насос перестаёт работать.

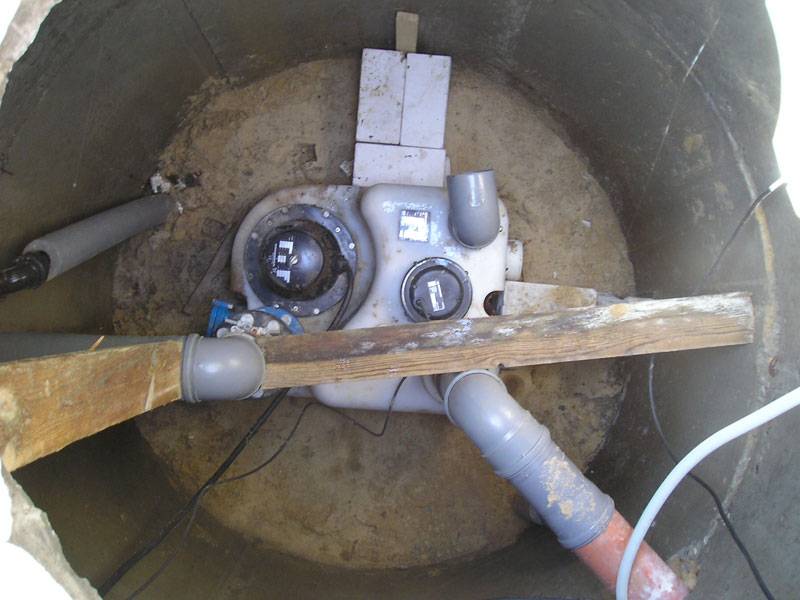

Как установить?

Многие производители выпускают полную комплектацию, включающую септик и насос. После приобретения такого набора обязательно приедут специалисты для выполнения монтажа.

Но если септик был создан своими руками или приобретен без помпы, потребуется самостоятельная установка. Монтаж достаточно простой и не потребует специальных навыков или специфических знаний.

Последовательность следующая:

1. В первую очередь собирается автоматическая соединительная система. Для этого один конец муфты фиксируется ко дну резервуара, а другой подсоединяется к помпе.
2. Далее закрепляются направляющие трубы, путем их прокладки от муфты по стенке резервуара. Дополнительно они снабжаются задвижкой и обратным клапаном.
3. К системе подключается панель управления. Задается уровень срабатывания поплавкового выключателя, и подключается электропитание. Обязательно монтируется стабилизатор напряжения.
4. Спускают насос на дно резервуара при помощи торса или цепей по предварительно установленным направляющим. Стоит действовать аккуратно, а лучше попросить о помощи другого человека. Иначе не избежать неприятных последствий.
5. Производится пробный пуск системы. Если все хорошо, можно приступать к регулярной эксплуатации. В противном случае следует проверить все места креплений, электрическую сеть, само оборудование.

Общие сведения

Справка! Жировые отложения, твердые отложения внутри трубы сужают пространство трубопровода, проходимость его понижается, поэтому приходится часто чистить канализацию, при этом из труб может исходить зловоние.

Выход из ситуации может иметь два решения:

1.сделать перепланировку помещения, переместив раковину на более близкое расстояние от стояка, этот процесс является затратным.

2.применить установку насоса для кухни.

Принцип действия насоса.

Насосы, устанавливаемые в кухне, имеют схожую конструкцию, отличаются приборы наличием каких-либо функций. Некоторые модели имеют функцию измельчения твердых частиц.

Приборы для кухни, которые стоят дороже, имеют такую способность. Данная функция снижает риски образования засоров труб.

Канализационный насос в кухне состоит из:

1.герметичный корпус из пластикового материала с резервуаром для воды.

2.мембранного клапана, которым регулируют работу устройства.

3.электрического мотора, который имеет автоматическую систему запуска.

4.отверстий для подключения коммуникации, которые располагаются на корпусе в вертикальном либо горизонтальном виде.

5.клапана вентиляции, фильтрующий воздух, чтобы вредные запахи не распространялись в помещении.

Качественные устройства не нуждаются в частом обслуживании, необходимо периодически очищать резервуар или фильтр.

Насос с функцией измельчения включает для этого в конструкцию ножи.

Справка! Насос – измельчитель работает по принципу: стоки переливаются в резервуар для накопления жидкости. Если объем стоков поднимается до максимальной отметки, с помощью мембранного клапана запускается мотор, помогающий ножам измельчать отходы. Затем стоки принудительно передвигаются в канализацию. Объем воды уменьшается, устройство прекращает работать.

Сфера применения дренажного насоса для колодца

Дренажные насосы являются многофункциональными, поэтому, обрели широкую популярность во многих сферах. Они применяются для водоснабжения частных домов, для полива огорода из колодцев на территории загородного дома. В основном, их эксплуатируют для:

1. Откачивания воды из резервуаров. Очень часто их применяют для осуществления откачки жидкости из различных водоёмов или бассейнов. Существуют специальные модели, что оборудованы поплавковым выключателем, что регулирует действия насоса, и при достижении определённого  уровня воды, выключит его;
2. Во многих случаях возможна эксплуатация для полива огородов и других участков. Это позволяет экономить время и деньги, поэтому данные приборы очень востребованы среди дачников, фермеров и жителей сельской местности;
3. Обезвоживания строительных участков или откачки вод из котлованов под здания на первых этапах строительных работ. Позже их можно применять для снабжения водой для бытовых целей и замешивания растворов;
4. Откачивания воды из подтопленных подвалов, кладовых, гаражей и других помещений;
5. Ускорения окислительных процессов и очищения водоёмов.

Установка насоса для отвода грязной воды

Виды

            Существует
два основных вида канализационных насосных установок:

• бытовая (обычно это устройство называют «поверхностная канализационная
  установка»). Они используются в квартирах или частных домах для
  перемещения сточных жидкостей в трубы или резервуары, расположенные выше
  уровнем;
• промышленная. Это мощные грязевые насосы,
  перемещающие пульпу от оборудования к станциям очистки. Нередко эти устройства
  входят в состав технического цикла.

Это компактная насосная станция,
предназначенная для перекачки стоков от унитазов, биде, ванн или раковин и
другой сантехники. Они включаются при появлении в резервуаре жидкости и
останавливаются после опустошения емкости. Устанавливается сразу после прибора.
Обычно поверхностные установки подключают к выпускным отверстиям унитазов, реже
под раковины или иные устройства.

В продаже есть разные модели, обеспечивающие подъем жидкостей на заданную высоту и длину трубы. Параметры комплекта зависят от мощности двигателя и размеров насоса. Каждая модель оснащена одной или несколькими точками приема стоков, что делает их способными обслуживать один или много приборов. Дополнительными устройствами являются измельчитель и фильтр из активированного угля, устраняющий дурной запах.

Насосные установки промышленного
назначения используются для перекачки больших объемов сточных жидкостей. Есть
насосы погружного и поверхностного типа. Погружные используются для работы с
относительно жидкими стоками, поскольку их помещают в резервуар.

Поверхностная канализационная установка, что это
такое? Это насосные станции, способные создавать разрежение в приемном патрубке
и сильное давление в подающем рукаве. Эти насосы удобнее в работе, проще в
ремонте или обслуживании. Практически все бытовые комплексы принадлежат к этой
группе устройств. Они устанавливаются внутри помещений, что способствует
быстрому ремонту или обслуживанию прибора.

Типы насосов по способу монтажа в домашних условиях

Согласно способу установки насос принудительной канализации может быть:

Наружным. Устанавливают сверху на канализационный колодец, а в сточную жидкость погружают заборные шланги.

Погружным. Этот тип оборудования работает, когда он полностью погружен в стоки. Для его фиксации на дне накопительной емкости применяют угловой и направляющий отвод. Погружной насос для канализации может иметь разную величину допустимого погружения. На этот параметр также влияет особенность конструкционного решения. Так, горизонтальные агрегаты способны эффективно работать на глубине до 100 метров, а вертикальные – всего до 7

Поэтому при выборе канализационного насоса следует обращать внимание на глубину накопительного резервуара.

Полупогружным. Такое оборудование опускают в сточную воду наполовину, при этом двигатель находится сверху, а насосную часть помещают в нечистоты

Его фиксируют при помощи поплавка. Полупогружные агрегаты не рекомендуется применять для перекачки стоков с фекалиями, поскольку они не оборудованы измельчителями.

Насосы дренажного и фекального типа: сходства и различия

Несмотря на то, что насосы дренажного и фекального типа выполняют одну и ту же задачу – обеспечивают транспортировку по трубопроводу загрязненных жидких сред, такие устройства отличаются между собой как конструктивным исполнением, так и техническими характеристиками. Основное же отличие насосов дренажных от фекальных заключается в максимально допустимом размере нерастворимых включений, содержащихся в составе перекачиваемой жидкой среды. Так, в зависимости от типа канализационного электронасоса использоваться такое устройство может для перекачки загрязненных жидких сред, содержащих в своем составе нерастворимые включения следующего размера:

• 30–50 мм (дренажный насос для канализации);
• 3–12 мм (фекальный насос для откачки канализации).

Внешне дренажные насосы могут незначительно отличатся от фекальных

Сама по себе конструкция насосного узла устройств фекального типа не предназначена для перекачивания жидких сред с твердыми включениями такого большого размера. Именно поэтому любой фекальный насос содержит в своей конструкции специальное устройство, в задачу которого входит измельчение нерастворимых включений крупного размера, содержащихся в перекачиваемой жидкой среде.

Такое устройство, устанавливаемое на входном патрубке насосной установки и подготавливающее стоки к дальнейшей транспортировке, представляет собой крыльчатку, лопасти которой и выполняют функцию измельчения нерастворимых включений. Кроме последних, крыльчатка фекального насоса может измельчать и волокнистые включения, присутствующие в составе откачиваемых сред, которые могут серьезно затруднить функционирование насосного оборудования. Такими включениями, в частности, могут быть волосы, туалетная бумага и др.

Фекальный насос с измельчителем

Дренажные насосы для канализации, в отличие от устройств фекального типа, не оснащаются измельчительным механизмом, поэтому использовать их можно для перекачивания жидких сред с нерастворимыми включениями небольшого размера (5–12 мм). Канализационные насосы дренажного типа очень критично относятся к содержанию в составе откачиваемых сред волос и шерсти животных, которые могут накрутиться на крыльчатку и в конце концов вывести устройство из строя. Именно поэтому, используя насосы канализационные данного типа, следует отфильтровывать перекачиваемую среду.

Канализационные насосы как фекального, так и дренажного типа, как правило, перекачивают жидкую среду при помощи колеса с лопастями, установленного во внутренней части их корпуса. Вращаясь, лопатки колеса создают разрежение во всасывающей магистрали, что и обеспечивает всасывание жидкости в рабочую камеру насосного оборудования. При нахождении жидкости внутри насоса и ее перемещении вместе с лопатками на нее воздействует центробежная сила, что приводит к увеличению давления перекачиваемой среды и ее выталкиванию через нагнетательный патрубок.

Устройство дренажного насоса

Учитывая тот факт, что фекальные насосы для канализации в частном доме прекрасно справляются с перекачиванием жидких сред, содержащих в своем составе достаточно крупные нерастворимые включения, возникает естественный вопрос о том, зачем вообще выбирать дренажные устройства. Между тем целесообразность такого выбора объясняется целым рядом достоинств насосов для дренажа. К таким достоинствам, в частности, относятся:

• доступная стоимость (за счет более простой конструкции дренажные насосы стоят значительно дешевле устройств фекального типа);
• большое разнообразие моделей, представленных на современном рынке (такое разнообразие позволяет без особых сложностей подобрать насос для канализации в частном доме, технические характеристики которого будут оптимально соответствовать требуемым параметрам);
• отсутствие измельчительного устройства в конструкции (за счет этого насосы дренажного типа отличаются компактными размерами).

Виды фекальных насосов для частного дома

1. Насосы для перекачки холодных сточных жидкостей без измельчителя. Самый дешевый вид оборудования. Предназначается для откачивания стоков из бассейна или чистых вод, например, грунтовых, которые появляются в подвалах зданий во время весенних паводков. Максимально допустимая температура перекачиваемой жидкости не должна превышать 40 градусов.
2. Насосы для откачки горячих стоков без измельчителя. Способны перемещать загрязненную воду без твердых фракций, температура которой не выше 90 градусов. Такие стоки имеются в банях и саунах.
3. Насосы для откачивания холодных сточных жидкостей с измельчителем. Это самые востребованные перекачивающие насосы для канализации, поскольку насосы измельчители для унитаза легко справляются с нечистотами, поступающими из унитазов. Попавшие в фекальные стоки волосы, средства гигиены, такие как ватные тампоны, диски и т.д., легко перерабатываются на мелкие фракции и отводятся вместе с отработанной водой. При этом температура стоков не должна быть более 40 градусов.
4. Насосы для перекачивания горячих жидкостей с измельчителем. По конструкционным особенностям данное оборудование напоминает предыдущий вид агрегатов, но оно способно перемещать нечистоты, находящиеся при температуре до 90 градусов. Такой туалетный насос идеально подходит для бань, в которых обустроен санузел. При условии, что агрегат задействуют постоянно, не возникает засорения канализации.

Зачем устанавливать фекальный насос?

Фекальный насос для выгребной ямы предназначается для удаления илистого осадка. Он способен забирать отходы крупной фракции до 80 мм. Производители предлагают использовать оборудование с измельчителем.

Илистый осадок попадает внутрь камеры, подвергается воздействию ножей, которые вращаются с большой скоростью. Они измельчают ветки, тряпки, крупные фракции ила, пищевые отходы.

Оборудование используют, когда возникает необходимо удалить из выгребной ямы всю грязь. Фекальный насос устанавливают на дно сточной камеры.

Он забирает вязкую смесь, выполняет функцию ассенизаторской машины. Дренажная модель с крупными фракциями не справляется.

Производители предлагают 3 вида оборудования:

• погружной;
• полупогружной;
• поверхностный.

Перед очисткой выгребной ямы в неё часто бросают химические реагенты. Они разжижают ил. Ёмкость очищают каучуковой содой, хлорной известью.

Корпус насоса для выгребной ямы изготавливают из пластика или металла. Для поверхностной модели подходит любой материал.

Для погружной или полупогружной используют оборудование с пластиковым кожухом или с корпусом из нержавеющей стали. Материалы устойчивы к агрессивной среде.

Оборудование подключают к сети, начинает вращаться рабочее колесо, затягивая отходы в сторону входного патрубка. Они попадают на нож, который измельчает крупные фракции.

Жижа направляется к выходному патрубку. Независимо от модели, принцип работы у них одинаковый.

На форумах часто обсуждают, какой фекальный насос для выгребной ямы лучше

При выборе принимают во внимание следующие характеристики:

производительность – литров или кубических метров стока в час;
глубина погружения;
мощность; для жилого дома выбирают помпу до 400 Вт/ч;
напор – при расчёте принимают во внимание высоту колодца и длину горизонтальной трубы; последний показатель умножают на 0,1.

Если сантехника находится в подвале или в цокольном этаже, то напор выбирают высокий, более 30-50 м, в зависимости от расстояния между сливной камерой и ёмкостью для стока.

Для выгребной ямы на участке, требуется фекальный насос с меньшим напором. Обычно контейнер для отходов устанавливают рядом со стоком.

Предпочтения отдают моделям с поплавковой системой, но яму очищают не так часто, как откачивают дренажную жидкость. Удаляют отходы под наблюдением. Поплавок может и не понадобиться.

Рекомендуется рассмотреть следующие модели:

• Джилекс – корпус из пластика, затягивает частицы размером 32 мм; погружной, оснащён поплавком;
• IBO FURIATKA – напор 18 м, производительность 18 м3/ч; измельчитель в виде насадки; для небольшого объёма стока приобретают фекальный насос с напором 8 м, 12 м3/ч;
• Belamos – 7 м, 13,98 м3/ч, мощность 1100 Вт; в нижней части установлены ножи;
• DAB FEKA – имеет хорошие отзывы покупателей; 15,9 м3/ч, 7,45 м; погружного типа, с поплавком; пропускает частицы 25 мм; ножи не предусмотрены;
• Вихрь – 7,5 м, 9,3 м3/ч; установка вертикальная; погружной, корпус выполнен из нержавеющей стали;
• Aqua – имеется защита от перегрева; забирает частицы 35 мм; напор 8 м, производительность 15,9 м3/ч.

Отходы в сточной камере перерабатываются анаэробными бактериями. Они расщепляют жиры, белок и клетчатку.

Перед очисткой стока, рекомендуют добавить в него биопрепараты на основе микроорганизмов и ферментов. Их действие 1-3 месяца. По истечении срока можно удалять отходы с помощью помпы без ножей.

Если в яме находится крупный мусор, дно сильно заилилось, то предпочтения отдают оборудованию с измельчителем в комплекте. После использования помпу промывают чистой водой. Её опускают в ёмкость и подключают к сети.

Если санитарно-техническое оборудование находится на цокольном этаже, то рекомендуют приобрести насосную станцию. Она поднимает воду на высоту более 15 м. Станция даёт возможность отводить сток на расстояние более 100 м.

К ней подключаются выходы от приборов. Прибор удаляет сточные воды в ёмкость, которая находится на приусадебном участке. Оборудование оснащено измельчителем. Данное приспособление позволяет подключать к нему трубы от кухонной раковины.

Для обустройства канализации частного дома приобретают дренажный и фекальный насосы.

Их устанавливают в выгребную яму для удаления частично очищенной воды и крупных твёрдых фракций

При выборе принимают во внимание характеристики помпы, такие как производительность, напор, мощность

Главные критерии выбора

Выбирая фекальный насос, следует учитывать:

• планируемый объем перекачиваемой жидкости;
• глубину будущего погружения;
• расстояние от забора воды до точки назначения;
• силу напора;
• диаметр главного прохода трубы, через которую будут транспортироваться канализационные стоки в септик;
• вид охлаждения мотора;
• расположение патрубков.

Выбирайте насос нужной мощности

При выборе подходящей модели в первую очередь следует обращать внимание на производительность аппарата. Чем выше данный показатель, соответственно, тем больше будет скорость работы устройства. Средний показатель для диаметра главного прохода канализационной трубы — до 0,8 см

Чем больше будет диаметр, тем выше будет доля посторонних включений, присутствующих в грязной жидкости, которые сможет в конечном итоге перекачать насос.

Также следует учитывать напорный максимум устройства. Условно средним значением считаются 10 м — данной величины достаточно для поднятия жидкости на высоту в 10 м и последующего ее переноса на 120 м в горизонтальном направлении.

Для бесперебойной работы устройство должно иметь подходящую мощность: чем больше людей будет проживать в доме, тем выше мощность должна быть и насосного оборудования для откачки стоков. Как правило, она достигает порядка 25 куб. м/ч, максимальная мощность погружной насосной станции — до 40 кВт, что позволяет перекачивать и выталкивать жидкость на высоту до 15–20 м (порядка 400 куб. м в час).

Что касается вида охлаждения приводного двигателя, то он должен хорошо справляться с большими нагрузками, чтобы перекачивающий агрегат работал без перегрева.

Устройство режущих элементов фекального насоса

Последним, но не менее важным аспектом выбора является тип расположения патрубков, который напрямую определит будущий способ монтажа. Обычно установка сводится к тому, что на дне резервуара ставится специальный патрубок, а на стенах — направляющие, чтобы опускать или при необходимости поднимать оборудование по тросу или на цепи.

Процесс спуска на дно ямы достаточно прост: насос для откачки канализации на патрубок легко насаживается под собственным весом. Патрубок вертикального типа более удобен, чем горизонтальный, так как к нему легче ввинтить трубу сверху, в то время как к последнему потребуется ставить дополнительный переходник.

Формула для расчета глубины погружения

Определить высоту, на которую следует поднять перекачиваемые сточные воды, легко по формуле G + D/10, где:
G — глубина погружения, м;
D — длина шланга от выгребной ямы или септика до места ликвидации стоков, м;
10 — деление величины на 10, поскольку 1 м вертикальной длины равен 10 м в горизонтальном положении.

Схема: погружение фекального насоса

К примеру, перекачивающий агрегат опущен на 6 м в глубину, расстояние до места, куда будет уходить жидкость, составляет 30 м. Выполняем расчеты: 6 + 30/10 = 9 м, следовательно, для принудительной канализации потребуется оборудование, поднимающее стоки вверх на высоту 9 м.

Выбор конкретной модели

Конкретную модель можно выбрать по следующим критериям:

Материалу, из которого он изготовлен. Применение в самых неблагоприятных условиях определяет то, что корпус и остальные элементы конструкции должны выдерживать существенно воздействие. Как правило, распространенной проблемой является коррозия. Самыми устойчивы материалы к воздействию агрессивной среды канализационных систем можно назвать нержавеющую сталь, чугун и пластик. Мощность. Как и обычные насосы, рассматриваемый следует выбирать по показателю мощности. Важным моментом является то, что высокая мощность не всегда говорит о высокой производительности Современные технологии позволяют снизить электропотребление установленного мотора при сохранении высоких показателей производительности

Если выбирается модель, которая имеет устройство измельчения фекалий, то следует уделить внимание строению крыльчатки. Некоторые фекальные насосы имеют функцию самоочищения зоны резания, что позволяет снизить вероятность засорения устройство и повышения его износа Механизм самоочищения представлен крыльчаткой необычной формы

Управление

Еще одной важной особенностью всех моделей можно назвать тип и расположение блока управления. Как правило, у погружных блок управления выводится наружу в виде пульта, а вот у других вариантов исполнения он может быть расположен на корпусе или также выведен наружу

Наличие систем защиты от перегрева или короткого замыкания

По различным причинам насос может работать по недопустимой нагрузкой, что станет причиной его перегрева. Поэтому дорогие модели комплектуются различными защитными устройствами.

Кроме этого отметим, что главное не только правильно выбрать фекальный насос, но и провести его установку.

Выбор и установка насоса в колодце, видео

В особых случаях, чтобы поддерживать чистоту воды, насос нужно оставить на дне колодца. В данном случае, раз в год необходимо поднимать насос и осуществлять очистку его фильтра от загрязнений. Большого распространения заслужила практика, когда колодец очищают от засорений один раз в несколько лет. В среднем, очистка занимает несколько дней, после чего насос хранится в помещении.

При покупке, дренажного насоса, рекомендуется ориентироваться не только на технические характеристики, но и на ремонтопригодность аппарата.  Нужно уточнить, есть ли в продаже комплектующие к нему, узнать расположение ближайшего сервисного центра. Также следует помнить, что модели от известных компаний  являются более надёжными и долговечными.
