Популярная однотрубная система отопления: 4 основные особенности

Варианты однотрубной разводки

При однотрубной схеме может использоваться верхняя и нижняя разводка отопления. При нижнем подключении к радиаторам трубы не портят интерьер помещения и могут быть скрыты за отделкой. Этот вариант чаще используется в контурах с принудительной циркуляцией.

Верхняя разводка системы отопления прокладывается под потолком. Этот вариант удобен тем, что при движении теплоносителя сверху вниз с приборов удобно спускать воздух посредством кранов Маевского. Верхняя разводка больше подходит системам с естественным током теплоносителя.

Схемы с гравитационной и принудительной циркуляцией

Схема однотрубного отопления частного дома с газовым котлом или другим нагревательным оборудованием бывает с гравитационным и принудительным током теплового носителя. Особенность систем с естественным движением теплоносителя заключается в том, что в них не используется насосное оборудование. Жидкость движется по трубам за счет разницы объема и плотности нагретой и охлажденной воды (антифриза).

В самотечных сетях обязательно устанавливается расширительный бак. Его монтируют в верхней точке системы – на чердаке или высоко под потолком. Нагревательное оборудование устанавливается в низшей точке сети, чтобы вода могла сама стекать по трубопроводу в котел. Именно поэтому котельное оборудование монтируют в подвале или цокольном этаже. Если это сделать невозможно, то пол в котельной специально понижают.

Контуры с принудительной циркуляцией обязательно укомплектовываются насосным оборудованием, которое отвечает за транспортировку теплоносителя. Насос устанавливают на обратном трубопроводе перед насосом

В этом месте жидкость в трубах имеет наименьшую температуру, что важно для насосного оборудования, чувствительного к горячей среде. При этом не нужно делать уклон обратки в сторону котла

Контуры с гравитационным током применяют в небольших одноэтажных домах. Сети с принудительной циркуляцией можно использовать для обогрева большого по площади дома или многоэтажной постройки. Главное условие – наибольшее удаление радиатора от насоса не должно превышать 30 м, потому что прибор не сможет подавать воду на большее расстояние.

Системы открытого и закрытого типа

Разница между системами открытого и закрытого типа заключается в конструкции расширительного бака. Эта емкость нужна для компенсации расширения нагретого теплоносителя. Без бака это бы приводило к критическому повышению давления в сети. При расширении теплоносителя излишек жидкости поступает в бак. При его охлаждении вода снова возвращается в трубопроводы.

Разница между баками открытого и закрытого типа:

1. Расширительная емкость открытого типа может быть самостоятельно изготовлена из подручных материалов. Это обычный бак с крышкой или без нее. Главный минус сетей открытого типа в том, что через открытую емкость в контур попадает кислород, который становится виновником коррозии радиаторов и трубопроводов. Также это приводит к завоздушиванию системы, поэтому на все радиаторы обязательно устанавливают краны Маевского.
2. Баки закрытого типа состоят из двух камер – воздушной и водяной. Эти две камеры разделены эластичной мембраной. В газовой камере обязательно создается необходимое давление. При поступлении избытка расширившейся жидкости в камеру, мембрана продавливается в газовый отсек, из-за чего там повышается давление. После охлаждения теплоносителя давление в газовой камере выдавливает жидкость обратно в трубопроводы.

Минусы открытых емкостей в том, что вода из бака постоянно испаряется, поэтом ее приходится доливать. В открытых контурах нельзя использовать антифриз. Системы закрытого типа надежно защищены от коррозии и завоздушивания. В них можно применять антифриз.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

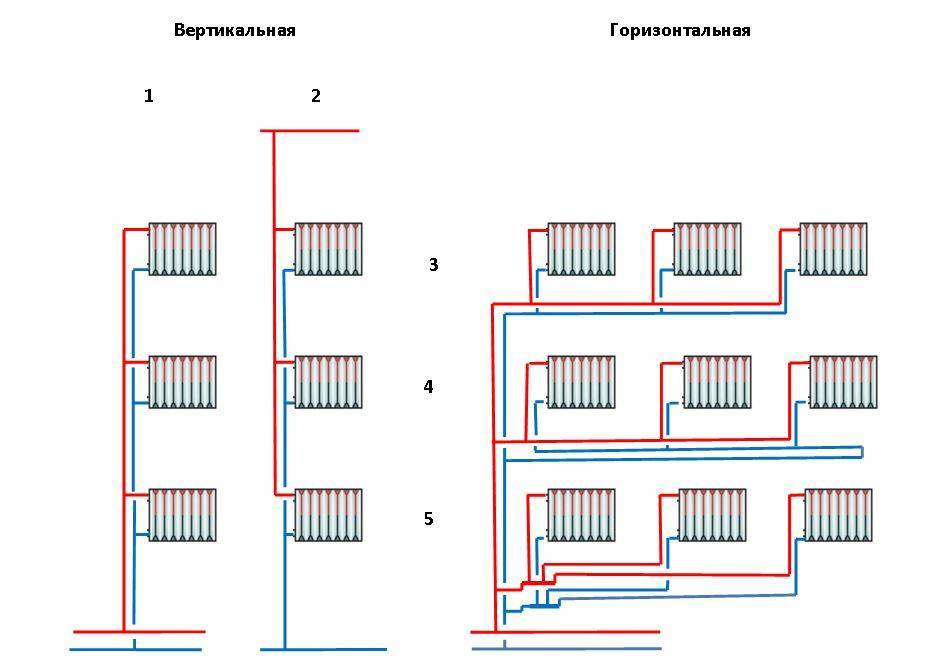

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Типы радиаторов для обогрева многоквартирных домов

В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.

К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:

1. Чугунные батареи. Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.
2. Стальные отопители. Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
3. Алюминиевые и биметаллические батареи. Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее, специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.

Заключение

Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: «Трубы отопления в стене «).

Выполнять ремонтные работы в отопительной системе многоквартирного дома самостоятельно также не рекомендуется, особенно в том случае, если это отопление в стенах панельного дома: практика показывает, что жильцы домов, не имея соответствующих знаний, способны выбросить важный элемент системы, посчитав его ненужным. Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Особенности однотрубной схемы разводки отопления

Простота и практичность – основные преимущества однотрубной разводки. Контур отопления, один или несколько, формируются одной трубой, завязанной на котел. Радиаторы подсоединяются к трубе последовательно.

Каждый из них врезается тройниками в общую трубу контура, а участок между точками врезки каждого теплообменника заменяется на трубу меньшего диаметра, формируя байпас.

Такая схема в быту называется Ленинградка и подходит для большинства одноэтажных частных домов площадью не более 80 м2.

В зависимости от расположения радиаторов этажности здания выбирается однотрубная разводка:

• С нижней разводкой;
• С верхней разводкой.

В зависимости от этажности дома:

• Горизонтальная;
• Вертикальная.

И по типу циркуляции теплоносителя:

• С принудительной циркуляцией;
• С естественной циркуляцией (гравитационная).

Перечислены базовые варианты, которые по необходимости можно комбинировать для получения полноценной системы отопления и охвата всех отапливаемых помещений. Для домов большой площади или двух- трехэтажных формируется несколько параллельных контуров, в каждом из которых организуется однотрубное подключение.

Контуры важно сбалансировать, чтобы обеспечить равномерное распределение тепла. Для этого используются регулировочные клапаны или гидрострелки, коллекторные группы

Однотрубная схема разводки привлекательна своей экономичностью, однако вместе с этим обладает явными недостатками. Радиаторы в контуре подсоединены последовательно, а значит, теплоноситель котла поочередно попадает в теплообменники.

Потеряв часть тепла в первой батарее, к последующим уже поступает остывшая вода, что снижает их тепловую мощность.

Схема подключения байпаса

Разрешить эту проблему можно несколькими универсальными способами:

• Каждый последующий радиатор в контуре подбирается с большим числом секций, чтобы итоговая мощность соответствовала требованиям с учетом сниженной температуры теплоносителя. Однако такой вариант увеличивает градиент температуры в начале и конце контура и спасает лишь в случае, если общее число теплообменников в контуре не превышает 6-7 штук;
• Наличие байпасов на каждом радиаторе, а также циркуляционного насоса, позволяет существенно снизить перепад температур. Создавая достаточно большой напор, можно добиться равномерного распределения горячего теплоносителя по основной трубе, а значит, к каждому радиатору будет поступать больше тепла.

Естественно, с принудительной циркуляцией система отопления становится энергозависимой, зато более эффективной.

Для домов большой площади всегда можно разбить общий контур на несколько меньших с параллельным включением и даже с отдельным для каждого из них насосом.

С нижней разводкой

Привычная однотрубная схема Ленинградка является наглядным примером нижней разводки. От котла труба идет на уровне пола или даже в подвале. В стремлении сэкономить на материалах следует использовать нижнюю разводку.

Схема системы с нижней разводкой

В двух- трех этажных домах нижняя разводка также определяет позицию подачи и обратки для стояков. Труба от котла идет понизу, и теплоноситель поднимается по стояку, прежде чем попасть в контуры, распределенные по этажам.

С верхней разводкой

Схема с верхней разводкой 1. Прямая 2.Радиатор 3. Обратка 4. Воздухоотводчик 5. Термоголовка

Верхняя разводка актуальна для вертикальной однотрубной схеме. К стоякам подача от котла подводится сверху. От котла коллектор поднимается на чердак или под потолок верхнего этажа и там уже подключается к верхнему контуру и опускается к нижнему.

Особых преимуществ в частном доме верхняя разводка не дает, там более что, обогревая более горячим теплоносителем верхний этаж в ущерб нижнему, дополнительно усиливается градиент температуры воздуха в доме.

Вертикальная

По зданию распределяются стояки возле каждого оконного проема или между ними. Стояки формируют ряд параллельных контуров, в каждом из которых радиаторы подключаться сбоку последовательно с  байпасом.

Горизонтальная

Схема горизонтальной разводки cистемы

Оптимальная схема разводки для одноэтажных или двухэтажных домов. Труба контура укладывается по периметру здания, и в нее врезаются радиаторы с нижним подключением. Участок между точками врезки каждого радиатора, общая труба монтируется меньшего диаметра, заставляя часть теплоносителя проходить через теплообменник.

Чтобы охватить два и более этажей, от котла идет два стояка подачи и обратки, а на этажах отдельно распределяется контур из одной трубы по периметру.

При таком распределении нет жесткой привязки по месту установки между радиаторами на первом и втором этаже.

Варианты исполнения однотрубной системы отопления

Различаются естественный и принудительный тип циркуляции, также схема может разделяться по типу:

1. Источника тепла. Это могут быть твердотопливный, газовый, электрический котлы.
2. По теплоотдающим приборам, в качестве которых применяются радиаторы или контур теплого пола.
3. По устройству транспортировки. Если теплоноситель поступает самотеком, требуется разгонный участок движения, если монтируется принудительная циркуляция, устанавливается насос.
4. В зависимости от оборудования для компенсации избыточного давления. Используются расширительные баки открытого или закрытого типа.

Также в расчет берутся виды труб по материалу изготовления, виды водопроводной арматуры.

Схемы с естественной и принудительной циркуляцией

Естественная циркуляция обозначает, что теплоноситель транспортируется по трубе самотеком, принудительная – с помощью насоса. Первый вариант требует монтажа трубопроводов с определенным уклоном для обеспечения тока воды. Также нужен разгонный участок для получения нужного давления, которое и перемещает жидкость. Разгонный участок – вертикальный патрубок, отходящий от котла. По патрубку поднимается теплоноситель, затем по трубопроводу, соединенному с патрубком, поступает вниз, заполняя всю тепловую магистраль и радиаторы.

Если схема однотрубного отопления самотеком выполняется с верхней разводкой для 2-х этажных домов, разгонным участком служит подающий патрубок, только он поднимается на нужный уровень. При монтаже одноконтурной системы в одноэтажном строении с горизонтальной разводкой нужен разгонный коллектор высотой не меньше 150 см от уровня первого установленного радиатора.

Самотечные схемы зависят от количества поворотов – чем их больше, тем труднее транспортировка носителя, поэтому рекомендуется делать не более 2-х поворотов на всю магистраль. Также гравитационный тип транспортировки создает проблемы с прогревом крайнего прибора отопления – остывающая вода плохо прогревает батарею, приходится увеличивать количество секций.

Поможет установка насоса, который можно ставить на любом повороте магистрали. Работа насоса нивелирует все недостатки одноконтурной схемы, ускоряет движение теплоносителя, гарантирует проход жидкости по любым поворотам. Перед монтажом насоса нужно определиться с зоной – несмотря на возможность ставить в любой точке, в расчет принимается взаимодействие резиновых деталей с горячей водой, что снижает срок службы прибора. Поэтому рекомендуется ставить насосы на трубопроводе обратного течения носителя, где циркулирует вода с малой температурой.

Выбирая схему, следует учитывать достоинства принудительной вентиляции:

• упрощенная реализация сложных схем отопления с поворотами, подъемом теплоносителя на 2-й этаж, мансарду;
• не придется покупать трубы разного диаметра;
• нет нужды просчитывать угол наклона каждого отрезка трубопровода.

Есть и недостатки – зависимость от электропитания, возможность засорения прибора и наличие затрат на обслуживание (оплата счетов за электричество).

Открытая и закрытая системы

Различаются схемы по типу расширительного бака, который монтируется вместе с системой. Если это закрытая емкость – система закрытая, если нет крышки – открытая. Устанавливается бак в самой высокой точке системы. В герметичных баках есть отвод для слива излишков воды или внутреннее пространство разделено мембраной расширительного типа – при избытках жидкости газ в одной половине сжимается, мембрана вытягивается, как только объем жидкости нормализуется, мембрана возвращается в исходное положение и обеспечивает нужное давление. Закрытая система очень проста в монтаже и применении.

Открытый бак также ставится в самой высокой точке схемы, но при этом у бака нет крышки, поэтому не исключено взаимодействие с кислородом, поступающим в трубы, – повышается риск завоздушивания. Плюс использования именно открытой системы в отсутствии необходимости следить за давлением и возможностью изготовления расширительного бака из подручного материала. Пользователи отмечают еще ряд минусов – в бак нужно доливать воду, нельзя применять антифриз (теплоноситель будет испаряться, а его пары ядовиты), кислород в теплоносителе быстрее изнашивает трубы.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.

2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Какой котел выбрать – газовый, дровяной или электрический?

Водяное отопление одноконтурного типа можно питать энергией от котла любой разновидности. Эта схема прекрасно работает с газовыми, дровяными или электрическими котлами. Поэтому на выбор конкретной разновидности влияет только доступность топлива. Если у вас газифицированный дом, то для его обогрева можно использовать газовый котел. Если нет – вам придется установить в системе дровяной тепловой генератор. Электрический вариант будет оправдан только в случае отсутствия газопровода и места для строительства угольного или дровяного склада. Ведь самое дешевое топливо – это газ, а самое дорогое – это электричество. Дрова, пеллеты и уголь находятся в зоне золотой середины.

Газовый котел отопления дома

После выбора типа котла определитесь с его мощностью. В этом случае нам понадобится пропорция 10 квадратных метров = 1 кВт. То есть сам расчет тепловой мощности выглядит следующим образом: умножаем длину дома на его ширину (в метрах); делим полученный результат на 10; умножаем полученное число на 1 кВт. Например, если длина фасада 12, а ширина – 8 метров, то искомая тепловая мощность считается по формуле ((12 х 8)/10) х 1 кВт и равняется 9,6 кВт. При этом нужно помнить, что при покупке котла следует накинуть еще 20-25 процентов к вычисленной мощности «на сильные морозы». В итоге мы получаем результат 11,5-12 кВт.

Кроме того, при выборе котла стоит обращать внимание на то, в какую сторону пойдет нагретая жидкость – влево или вправо. Проще говоря, куда смотрят напорный и обратный патрубки

Нужная сторона выбирается на месте, исходя из направления движения теплоносителя от котла к первой батареи. Если вода пойдет слева-направо – вам нужен тепловой генератор с правыми патрубками, и наоборот.

А как работает правильно собранная схема?

При выполнении классической однотрубной схемы («ленинградской»), когда под радиаторами проложена магистральная труба, ситуация другая. Движущийся теплоноситель, встречая на своем пути первый тройник, распределяется на два потока в соответствии с величинами гидравлических сопротивлений прямого пути и бокового отвода тройника. Из-за большего гидросопротивления бокового отвода в радиатор затекает небольшая часть общего потока теплоносителя (обычный «коэффициент затекания» составляет 0,2-0,3). Эта малая часть остывает внутри батареи на несколько градусов, как показано на рисунке ниже, подмешиваясь на выходе к основному неостывшему потоку. Результирующая его температура оказывается выше, чем при пропускании всего объема жидкости через отопительный прибор.

Распределение теплоносителя в обвязке радиатора «ленинградской» схемы.

При движении по контуру температура жидкости все равно снижается, но в меньшей степени, до температуры уже не 35 °С, а примерно 45 °С, т.е. батареи в цепочке оказываются более выровненными по нагреву. Специалисты высказывают мнение, что однотрубная схема («Ленинградка») позволяет добиться равномерного прогрева до 10-11 радиаторов в контуре (по десять секций в каждом приборе).
