Способы выполнения монтажа
Рассматривая, как провести отопление в доме, необходимо учитывать и другие факторы, которые не отражены в приведенном материале.
Однако подобную работу можно выполнить самостоятельно, используя многочисленные обучающие материалы и пошаговые инструкции, широко распространенные в Интернете, а также в многочисленных книгах и других материалах. В этом случае стоимость создания отопления в доме будет определяться только затратами на приобретение материалов и оборудования.
Хотя отопление индивидуального дома является в достаточной мере сложной системой, знание основных требований, которым она должна соответствовать, позволяет принять обоснованное решение, каким образом может быть выполнен обогрев дома, и какие затраты на это потребуются.
Какую воду лучше заливать в систему отопления
Существует несколько видов воды, заливаемой в отопительный контур:
Водопроводная. Сюда же можно отнести жидкость, взятую из скважины, колодца или ближайшего водоема. Главное достоинство этого варианта – его дешевизна. Однако качество такого теплоносителя довольно низкое: он довольно агрессивно воздействует на внутренние стенки контура из-за растворенных в нем солей и кислорода.
Кипяченная. Кипячение позволяет вывести из воды часть кислорода и солей, выпадающих в осадок. Однако подготовить таким способом воду для объемного контура довольно непросто.
Очищенная реагентами. Для нейтрализации вредных примесей вместо кипячения удобно применить специальные химические вещества – реагенты. Подготовленная таким образом вода нуждается в тщательном процеживании перед заливкой в систему.
Дистиллированная. Ее продают в сантехнических магазинах в емкостях различного объема. Похожими свойствами обладает также дождевая вода, которую некоторые хозяева частных домов специально собирают для последующего использования в отопительных сетях.
Антифризы. Их применяют вместо воды в тех случаях, когда система отопления склонна к замерзанию (температура кристаллизации антифризов намного ниже, чем у воды). Этот способ заполнения отопительного контура из-за своей дороговизны используется довольно редко.
Антифризы для отопления
Заключение
Заполнение отопительного контура водой является довольно сложной и трудоемкой процедурой, выполнять которую рекомендуется, как минимум, вдвоем
Во время ее реализации важно не спешить, тщательно соблюдая все рекомендации
Особого внимание заслуживает подготовка воды к заливке в контур: в тех случаях, когда по финансовым или иным соображением используется жидкость из водопровода, ее нужно, по крайней мере, прокипятить. Для удаления постепенно скапливающихся в теплоносителе частиц осадка и ржавчины рекомендуется оснастить систему специальными фильтрами-грязевиками
Выбор величин давления в системе и расширительном бачке
Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.
Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!
Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.
Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.
Уровни давления в расширительном бачке.
Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)
Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости
Заключение
Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.
О самой системе отопления
Использование горячей воды для обогрева и монтаж системы отопления дома могут быть выполнены различными способами и с ними необходимо хотя бы ознакомиться, для понимания как это будет осуществляться.
Про циркуляцию теплоносителя
Определяя, как проводить отопление дома, необходимо учесть, что циркуляция теплоносителя, которым обычно бывает горячая вода, может происходить естественным или принудительным способами.
1. Естественная циркуляция. Она основана на том, что холодная вода опускается, а нагретая поднимается. Поэтому для нее не нужны дополнительные устройства, обеспечивающие перемещение теплоносителя, и такое отопление является полностью автономным и не зависит от наличия других ресурсов, таких как электроэнергия. Но монтаж отопления в доме с естественной циркуляцией требует обязательного выполнения некоторых требований:
- подводящая труба должна быть большего сечения, чем обратка;
- емкость с горячим теплоносителем необходимо располагать выше других элементов системы;
- трубы, по которым осуществляется подвод и отвод воды к батареям, должны выполняться с уклоном, обеспечивающим поступление теплоносителя самотеком;
- котел должен располагаться ниже других элементов системы.

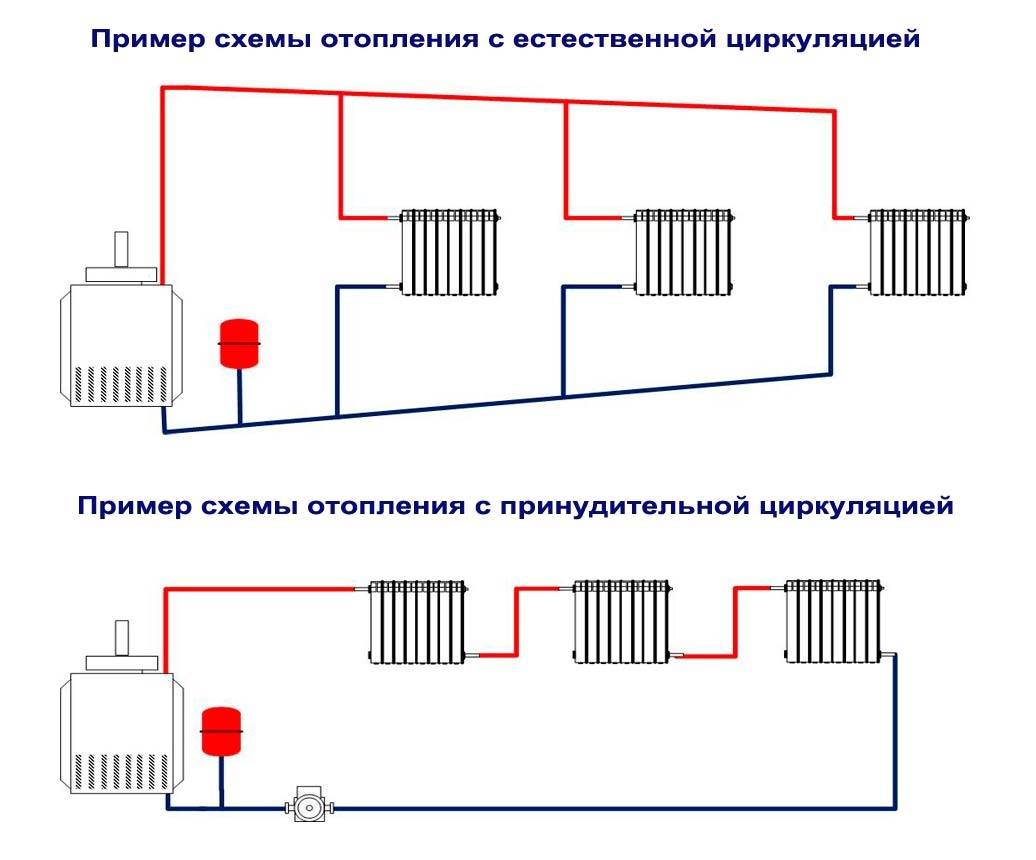

Система отопления с естественной циркуляцией теплоносителя
2. Принудительная циркуляция. Она осуществляется при помощи дополнительного насоса, который прокачивает горячую воду через контур обогрева. Для нее нет ограничений по размеру отапливаемой площади, и она позволяет выполнить монтаж отопления дома любым возможным способом.
Система отопления с принудительной циркуляцией теплоносителя
Виды монтажа
Наиболее часто используются такие варианты монтажа:
1. Однотрубный. В этом случае теплоноситель проходит радиатор отопления один за другим последовательно, в каждом из них отдавая часть тепла. В итоге нагрев последних батарей отопления гораздо ниже, чем первых, и температура в тех помещениях, где они установлены, холоднее, чем в других. Достоинством такой системы является использование меньшего количества труб, и соответственно, стоимость монтажа отопления дома, выполненная так, будет минимальной.
2. Двухтрубный. При подобной организации циркуляции воды она поступает непосредственно из магистрали в каждый радиатор и потом так же возвращается обратно. Эффективность работы такой системы выше, чем в предыдущем случае, но для ее реализации требуется больше труб и необходимы повышенные затраты на выполнение работ по монтажу.

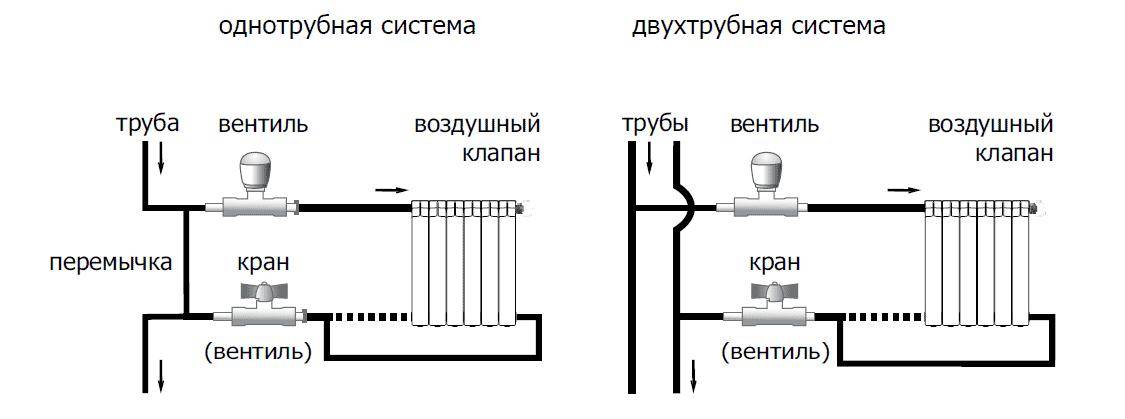

Однотрубная и двухтрубная система отопления
Виды водяных систем отопления в частном доме
Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

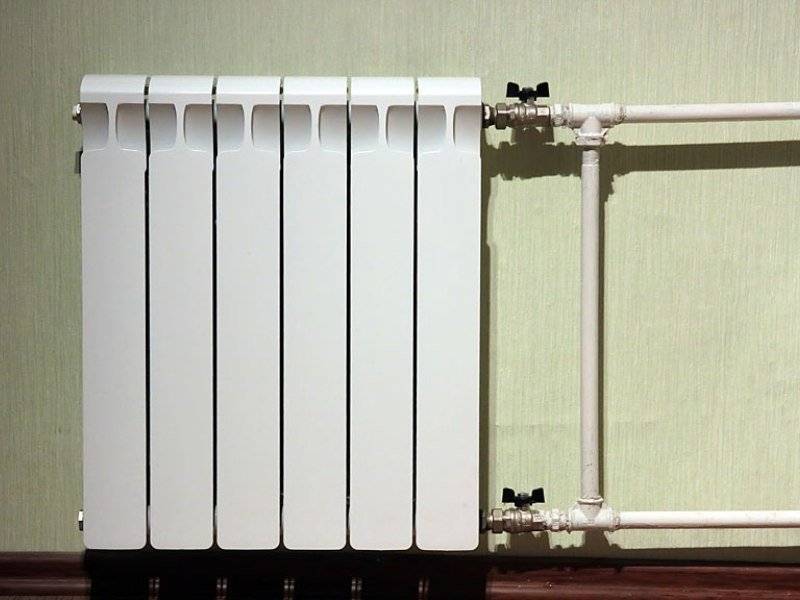

Радиаторные
Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.
Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.
Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

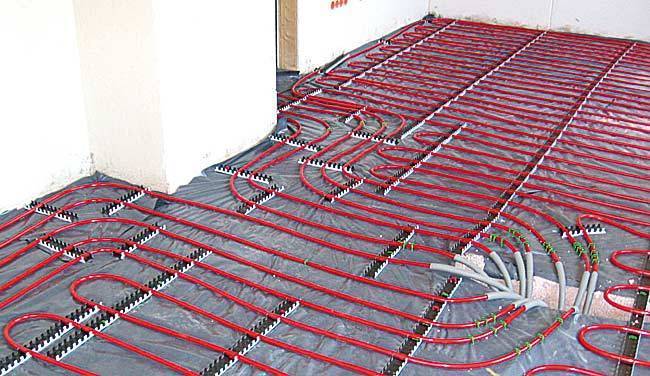

Теплый пол
Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.
Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.
Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.
Плинтусные
Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?
Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.
Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.
Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.
Заливаем систему и запускаем котел
Система смонтирована осталось залить её и запустить котел. Настоятельно рекомендую использовать деминерализованную воду. Иначе котел становится автоматически не гарантийным. Залить систему можно используя насос малыш и емкость на 10-15 литров.
Откручиваем переднюю панель котла. Откручиваем колпачок с автоматического воздухоотводчика и на насосе.
Включаем котел, на нем есть встроенный манометр. На этапе закачки давление в системе не нужно превышать 3 бар иначе сработает перепускной клапан. Накачиваем 1,5-2 бара и стравливаем воздух со всех радиаторов по очереди. Незабываем немного при открутить винт на насосе и спустить воздух оттуда. Далее добавляем воды. И так несколько раз пока весь воздух не выйдет.
Далее самое долгое и сложное выгнать весь воздух из веток теплого пола. По одной ветке открываем и стравливаем. Могу уверить, что абсолютно весь воздух может выйти только спустя несколько суток. Поэтому если ветка стабильно зацепилась (видно по расходомерам), то переходите на следующую.
Конечно нужно еще опрессовать это все давлением порядка 6 бар (нужно не забыть перекрыть вход и выход с котла).
В остальном все работы завершены.

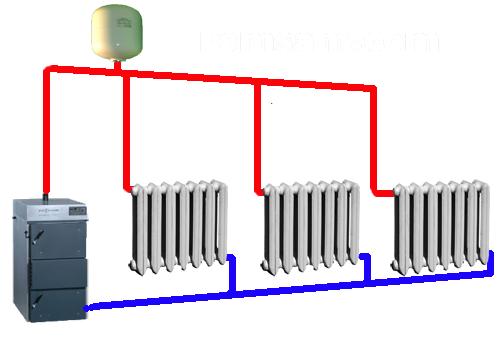

6 Обогрев с принудительной циркуляцией за 8 шагов
Установка насоса в систему отопления будет оправдана и при одноконтурной разводке. Однако максимальную эффективность системе с принудительной циркуляцией обеспечит только двухтрубная разводка, обустраиваемая по таким правилам:
- 1. Котел можно установить на пол или повесить на стену в любом помещении, не отслеживая высоту размещения отопительного прибора.
- 2. Затем от напорного и обратного патрубков котла на уровень пола спускают 2 трубы, используя либо муфты, либо угловые фитинги.
- 3. К торцам этих труб монтируют 2 горизонтальные линии – напорную и обратную. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи.
- 4. На этой стадии нужно развесить батареи, не обращая внимания на высоту расположения патрубков относительно соседнего радиатора. Вход и выход из батареи можно расположить на одной высоте или на разной, на эффективность отопления этот факт не повлияет.
- 5. Затем врезаем в напорную и обратную ветвь по тройнику, расположив их под входом и выходом каждой батареи. После этого соединяем тройник напорной трубы с входом в батарею, а фитинг на обратке – с выходом. Причем эту операцию придется проделать со всеми батареями. По аналогичной схеме в системе монтируем и отводы для подключения теплого пола.
- 6. На этой стадии устанавливаем расширительный бак. Для этого в участок напорной трубы между котлом и первой батарей врезаем тройник, отвод которого соединяем вертикальной трубой с входом в расширительный бак.
- 7. Затем следует заняться монтажом циркуляционного насоса. Для этого в обратную линию между первой батарей и котлом монтируем вентиль и 2 тройника, собирая байпас для насоса. Затем от тройников отводим 2 Г-образных отрезка, между торцами которых и монтируем насос.
- 8. В финале обустраиваем отвод для залива воды в систему. Для этого нужно врезать еще один тройник между насосом и котлом, подключив к его отводу шланг от водопровода.
Четко следуя простым шагам, возможно самостоятельно с первого раза получить рабочую систему
Действуя по этому плану, можно собрать двухтрубную разводку в доме любой площади. Ведь конструкция подобной системы не зависит от количества батарей – принцип монтажа идентичен и для двух, и для 20 радиаторов.
Нюансы и тонкости
Тем, кто имеет желание сделать самодельное отопление, следует помнить о том, что следует использовать только те виды труб, которые обладают малым диаметром, поскольку только они могут поддерживать высокую температуру воды и эффективно создавать и поддерживать необходимый температурный режим в условиях российского климата.
Однако и у них есть свои минусы. В частности, монтаж водяного отопления из-за малого диаметра труб невозможно осуществлять, не проведя предварительного капитального ремонта всего помещения. К тому же, что касается самой системы водяного обогрева, то она требует постоянного нагрева теплоносителя.
Поэтому если вы забыли слить воду из труб своего частного дома в зимнее время года и оставили его на длительный срок, то вам следует ожидать беды, поскольку под воздействием низкой температуры трубы могут просто порваться. В результате по возвращении вы будете вынуждены проводить ремонт всей системы водяного отопления, поскольку основная часть трубопровода окажется поврежденной.
Но даже и в том случае, если вы не забудете слить воду из отопительных труб, имеющих малый диаметр, они все равно могут пострадать от воздействия коррозии, поскольку присутствие воздуха будет иметь место, что приведет к образованию внутреннего конденсата на стенках трубопровода.
Водяной обогрев загородного дома – это доступная стоимость материалов для монтажа и дальнейшей эксплуатации, а также хорошие результаты в создании тепла и уюта в доме.
Расчет системы отопления частного дома
Расчет мощности котла отопления
Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.
Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице
| Площадь дома, м.кв. | Мощность котла, кВт. |
| 50-200 | > 25 |
| 200-300 | 25-35 |
| 300-600 | 35-60 |
Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:
особенности подачи энергоносителя
Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа
Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%. Для электрического котла важно качество проложенных линий и мощность
трансформатора;
вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;
количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;
минимальный уровень температуры воздуха в регионе;
дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.
Можно воспользоваться программами для расчета отопления:
- калькулятор расчета отопления дома
- калькулятор расчета стоимости отопления дома
Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.
Расчет труб отопления
Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.
Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.
Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.
Расчет количества радиаторов отопления
Радиаторы отличаются материалом изготовления.
Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.
Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.
Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.
Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.
Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.
Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.
Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.
Расчет терморегуляторов
Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.
Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.
Что нужно учитывать при самостоятельном монтаже
Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:
- отопительные батареи желательно располагать под подоконниками;
- промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
- все радиаторы во всех комнатах должны располагаться на одном уровне;
- рёбра батарей всегда должны иметь вертикальное размещение;
- в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.
После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.
Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.
Выбор котла: водяное отопление в частном доме
Производители выпускают несколько моделей котлов. Отопительный агрегат необходимо выбирать исходя из вида топлива, обеспечивающее его бесперебойную работу.
Генераторы тепла имеют следующие виды:
- Электрические;
- Газовые;
- На твердом и жидком топливе.
Электрическое отопление наиболее эффективное. Коэффициент полезного действия составляет около 100 %. Такие системы не требуют установки дополнительных элементов: дымоходов, вентиляции. Они просты в эксплуатации и дешевы в монтаже. Однако требуют дополнительной электрической мощности, и расход энергии может обойтись хозяевам очень дорого.
Наиболее популярны газовые установки. Такие конструкции надежны, компактны и достаточно эффективны. Дополнительно необходимо устройство дымохода и вентиляции. Отапливаться с помощью газа является бюджетным вариантом. Профилактика оборудования проводится раз в год. Котел можно устанавливать при наличии газового трубопровода и монтаж требует специального разрешения.
Котлы, работающие на твердом топливе, являются альтернативой газовому теплоносителю. Такие агрегаты требуют постоянного контроля, заготовки сырья и долго разогреваются. Из-за грязи при эксплуатации требуется дополнительное помещение – котельная.
Преимущества котлов твердого топлива:
- Работают на угле и на дровах;
- Дешевое топливо;
- Компактные размеры;
- Недорогой монтаж.
Жидко топливное оборудование, достаточно бюджетное, установка и отопление обойдется хозяину как на природном газе. Отличительным минусом является специфический запах после посещения котельной. Ежегодная профилактика котла потребует много сил.
