Что такое отопление «теплый пол»

Однотрубная схема отопления

Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:

• потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
• невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
• необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.

Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

ограничитель температуры теплоносителя

ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате

воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

12

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

малый комфорт – если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.

Более подробно с работой системы можно ознакомиться в паспорте на изделие – скачать.

второй недостаток – комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

самый простой монтаж из всех вышеприведенных схем

Применяемость – в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

https://youtube.com/watch?v=dt1nG6qOers%3F

Можно ли делать водяные полы в ванной

Жалобы соседей на уменьшение интенсивности нагрева являются обоснованием для возбуждения судебного процесса, результатом которого будет административное взыскание и предписание устранить изменения в короткие сроки.

Исходя из этого, законность монтажа полов с водяным подогревом в многоквартирном доме является в лучшем случае сомнительной. Жилищный кодекс позволяет изменить конструкцию и схему системы отопления, но после получения необходимых разрешений и согласования с соответствующими инстанциями. В любом случае, начинать оформление следует с посещения ЖКХ.

Подключение тёплого отапливаемого пола в ванной от полотенцесушителя одно из наиболее часто применяемых решений при отоплении ванной комнаты в многоэтажке

При этом крайне важно позаботиться о том, чтобы у соседей не снизилась температура нагрева. Для этого можно использовать двухходовой клапан

Выбор теплого пола

Чтобы правильно выбрать теплые полы, изучите все виды теплых полов, их плюсы и минусы.

Составьте примерный проект для каждого вида теплого пола.

Определите стоимость комплектующих для всех подходящих видов теплых полов.

Определите срок службы каждого вида теплого пола.

Рассчитайте стоимость эксплуатации каждого вида теплого пола.

Сравните полученные данные и сделайте вывод о том, какие виды теплых полов экономически более выгодны.

Чтобы выбрать подходящий вид теплого пола, необходимо учесть ряд параметров:

• функциональное назначение помещения,
• конфигурация и утепление помещения,
• расстановка мебели,
• наличие энергоресурсов,
• наличие финансовых возможностей,
• индивидуальные предпочтения и требования к комфорту,
• экономические факторы.

Плюсы и минусы теплого пола:

• Водяные теплые полы отличаются большой площадью обогрева, комфортным микроклиматом в помещении, недорогой эксплуатацией, однако требуют более сложного и дорогого монтажа и ремонта, отличаются неустойчивостью к морозам.
• Электрические теплые полы более удобны в установке, быстрее прогреваются, легко регулируются и интегрируются в автоматизированные системы, но дороже в эксплуатации.
• Инфракрасные пленочные полы быстро нагреваются, устанавливаются практически под любое напольное покрытие, но требуют качественного монтажа и не подходят для сырых помещений.

Выбор возможен только на основе информации о том, какой бывает теплый пол.

Внимательно изучите виды теплых полов, их отличия и преимущества для Вашего помещения.

Правильно выберите вид теплого пола, который лучше удовлетворяет Вашим потребностям.

Особое внимание обратите на стоимость приобретения, монтажа и эксплуатации каждого вида теплого пола

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Элементы системы

Ленинградка состоит из следующих элементов:

• нагревательного котла, который обычно устанавливается в подсобном помещении (котельной);
• труб для стояка и подводки;
• расширительного бачка (мембранного либо не герметичного);
• радиаторов отопления.

Для увеличения эффективности система может быть дополнена следующими компонентами:

• кранами Маевского для стравливания воздуха из системы;
• гидравлическим насосом. Улучшает циркуляцию, но делает систему энергозависимой. Устанавливается на обратном трубопроводе;
• байпасами с игольчатыми вентилями, позволяющими плавно регулировать поток теплоносителя;

Байпас в системе отопления – это маленький отрезок трубопровода, который устанавливается параллельно арматуре, запорной и регулирующей

Регуляторы температуры для батарей

Шаровые клапаны на батареях отопления

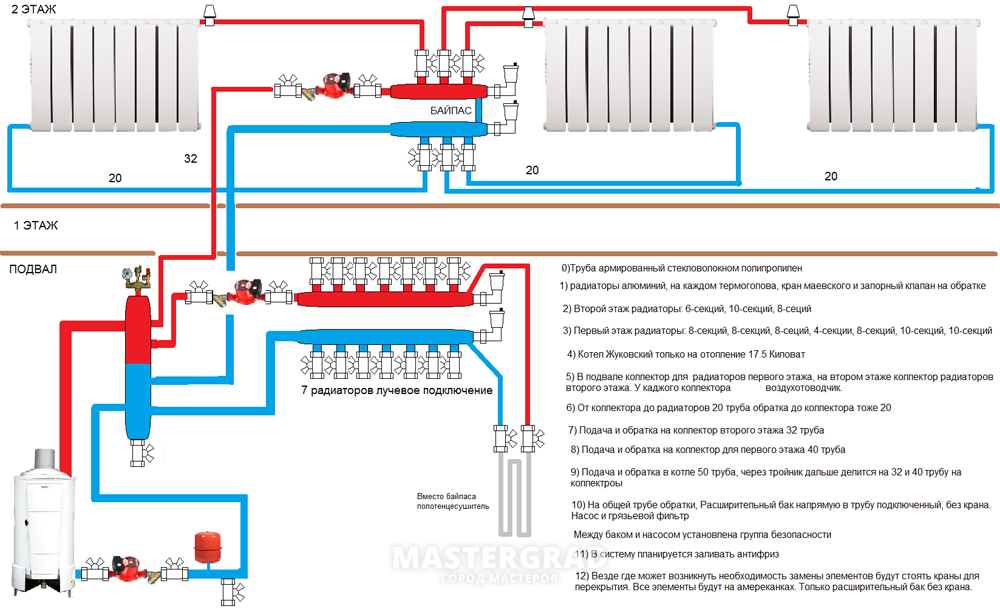

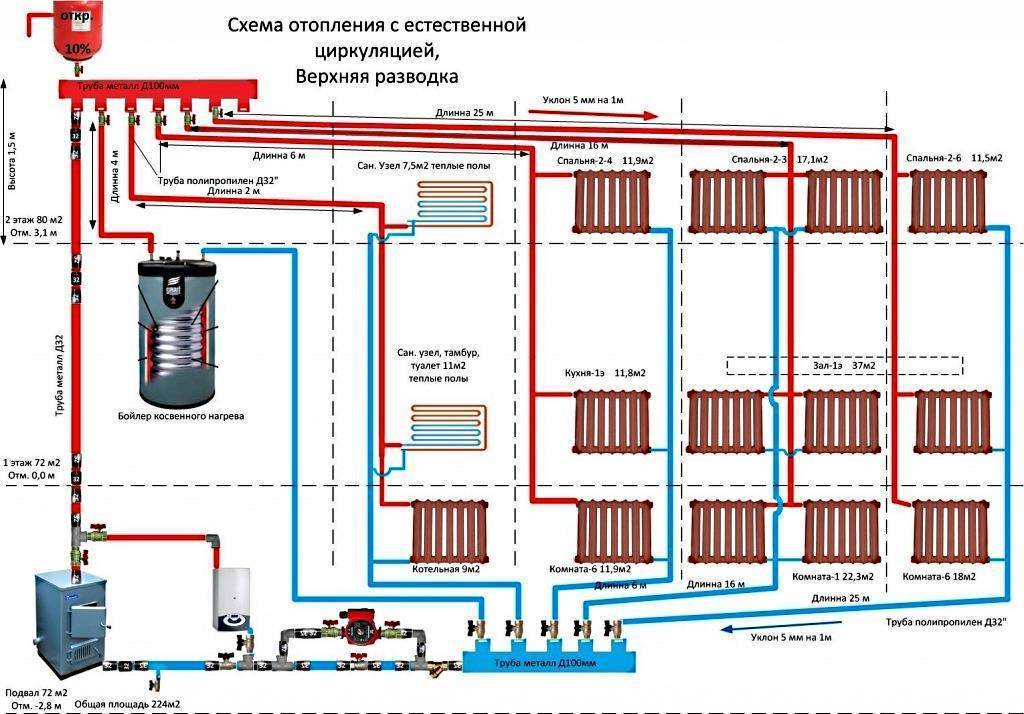

Примерная схема разводки для двухэтажного дома

Давайте рассмотрим пример схемы водяного отопления для типичного двухэтажного строения, где будет предусмотрена ручная регулировка температуры в каждом помещении. Такая система монтируется с применением горизонтальной установки двух труб, а отопительные радиаторы будут иметь боковое подключение.

Трубы желательно использовать из металлопластика, поскольку они характеризуются высокой прочностью и долговечностью. Для монтажа металлопластиковых труб каких-либо особых навыков не требуется, а потому все работы вполне можно выполнить своими руками. Среди их преимуществ стоит отметить следующее:

• устойчивость к коррозии;
• в полимерных изделиях практически никогда не бывает засоров;
• доступная цена;
• все работы производятся с помощью резьбовых и прессовых соединений, при этом не требуется специальный паяльник.

Недостатком является лишь высокий коэффициент теплового расширения, что в случае неправильного монтажа и эксплуатации может вызвать протечки.

Конечно, никто не запрещает использовать и полипропиленовые трубы, но в случае с ними вам понадобится специальный паяльник немалая выдержка, поскольку допускать ошибок при пайке ни в коем случае нельзя.

Стальные трубы практически невостребованные для организации отопления в частных домах, поскольку материал крайне неустойчив к воздействию коррозии. В ряде случаев могут применяться трубы из оцинковки или нержавейки, а для их соединения используются резьбовые соединения, но для таких работ необходимы соответствующие навыки и оборудование. Если имеется достаточно денег, то можно купить медные трубы, которые прослужат еще и вашим внукам с правнуками.

При составлении проекта отопления двухэтажного дома следует тщательно высчитать требуемое количество разводных, угловых и соединительных элементов системы, а также разметить места установки заглушек с кранами. Аналогичным образом следует определить количество радиаторов и их секций. Одновременно не забудьте о крепежных кронштейнах для установки радиаторов, которые можно просчитать, определившись с его размерами.

На схеме должны присутствовать места установки расширительного бака, насоса и самого котла. Как уже выше говорилось, котел можно выбрать любой, но при этом нужно руководствоваться тем, какое топливо наиболее востребовано в вашей местности и, естественно, собственных возможностей. Обычно в новых домах уже давно используют газ, поскольку твердое топливо отличается низким уровнем экологичности.

Если размеры котла небольшие, то его вполне можно разместить прямо в доме, например, в кладовой или мастерской. Современные котлы можно вешать прямо на стену, что позволяет экономить немало места. В спальнях или других жилых помещениях его установка не рекомендуется, поскольку при работе он может выделять шум. Для большеразмерных котлов следует оборудовать отдельное помещение или даже целую пристройку около дома.

Условия установки

Все установки газовых приборов требуют согласования с газовыми службами. Для установки газовой колонки с открытой камерой есть технические условия, соблюдение которых обязательно.

Самому установить газовую колонку, если ее не было раньше, будет очень сложно. Объясню почему. Надо будет привязать ее к основным магистралям воды и газа.

Поэтому в настоящее время в квартирах монтаж проточных водонагревателей делается только на кухне. Но в то же время ее нельзя установить над самой газовой плитой.

Но, главное, это наличие специальной вытяжки. Раньше эти колонки были установлены в ванных комнатах. Можно установить агрегат на старом месте, правилами не запрещается использование колонок в ванной.

По каким критериям выбирать котлы

Довольно сложный вопрос, для принятия правильного решения нужно на нем остановиться более подробно. С точки зрения монтажа дополнительных систем отопления технические показатели котлов не имеют большого значения, все они генерируют тепловую энергию в достаточном количестве, что дает возможность подключать системы. Но на практике не все так просто. Какие существуют отопительные котлы?

Тип котла	Технические параметры
Газовый	Оптимальный выбор для комбинированных систем отопления. Может работать полностью в автоматическом режиме, имеет отличные показатели КПД. В реализации есть товары, отличающиеся по размерам, способу монтажа (напольный и настенный), тепловой мощности, количеству контуров (одно- и двухконтурные), установленному электрооборудованию и арматуры. Широкий диапазон технических параметров и стоимости позволяет всем покупателям выбрать подходящий для себя вариант. Единственная проблема – не во всех регионах нашей страны есть газовые магистрали.
Электрический	Современный котел, полностью отвечает жестким требованиям по технике безопасности, степени автоматизации и эффективности. Может подключаться к системам «умный дом», что существенно улучшает параметры микроклимата в помещениях и экономит энергоносители. Имеет два недостатка. Первый всем известен – большая мощность выдвигает особые требования к электропроводке, необходимы согласования с контролирующими организациями. Второй недостаток известен только практикам. Нагрев воды осуществляется специальным элементом теном, площадь его поверхности незначительна. Во многих регионах вода очень жесткая, на нагревательном элементе откладываются твердые соли. Толщина отложений всего в один миллиметр понижает коэффициент полезного действия примерно на 5–10%. Кроме того, из-за них ухудшается процесс теплообмена между нагревателем и водой, температура его нагрева превышает критическую, это становится причиной быстрого выхода устройства из строя. Что касается различных фильтров очистки воды от растворов солей, то их фактические возможности очень далеки от рекламируемых.
Твердотопливный	Чаще всего используется на дачах или в загородных поселках, в которых отсутствует природный газ. Современные модели увеличивают время горения топлива, что упрощает эксплуатацию котла. Но подключать их к системам комбинированного отопления не рекомендуется из-за сложности регулировки температуры теплоносителей.

Все современные твердотопливные котлы имеют еще один существенный недостаток, о нем не упоминают производители.

Проблемы твердотопливных котлов

Почему профессионалы настоятельно не рекомендуют подключать к комбинированным системам обогрева твердотопливные котлы? Мы не будем останавливаться на том, что температура нагрева теплоносителя зависит не от пожеланий жильцов, а от физических характеристик и параметров горения топлива, это понимает большинство потребителей. Твердотопливные котлы имеют еще один неприятный недостаток.

Увеличения коэффициента полезного действия можно добиться одним способом – увеличить количество передаваемой энергии топлива (огня и дыма) емкости с водой. Достигается это путем увеличения площади поверхности контакта и длительности передачи энергии. Размеры емкости имеют прямое влияние на габариты котла, злоупотреблять этим параметром нельзя. Для повышения теплоотдачи конструкторы дополнительно замедляют процесс горения за счет ограничения подачи к топливу кислорода, так оно горит длительный период времени. Но уменьшение кислорода автоматически уменьшает тягу и температуру дыма.

Котел длительного горения на твердом топливе

Все виды твердого топлива в результате горения продуцируют много пепла и сажи, при недостатке кислорода их количество еще более увеличивается. Топливо имеет определенную влажность, при горении выделяется пар. Пар конденсируется на стенках дымохода, к нему прилипает сажа и со временем тяга полностью исчезает. Такая ситуация может стать причиной трагических возникновения ситуаций.

Скопление сажи на внутренних стенках дымохода

В домах с обыкновенным печным отоплением дымоходы периодически прочищаются сильным горением, в современных закрытых отопительных системах так сделать нельзя. Вода может закипеть, а установленные расширители закрытого типа. Как следствие – разрыв пластиковых труб, котла или нарушение герметизации фитингов.

Теплые полы от батареи в квартире

Во многих инструкциях указывается, как сделать теплый пол или батареи в квартире, но чаще такие рекомендации адресованы владельцам частных домов. В многоквартирном доме допускается изменение отопительного контура, но процесс монтажа имеет некоторые нюансы.

В первую очередь, контур подогрева пола повлечет за собой дисбаланс температур в квартирах по соседству. Если сделать систему обогрева неправильно, то это может вызвать аварийные ситуации и проблемы с коммунальными службами.

Часто встречающиеся проблемы

При монтаже в квартире пола с подогревом часто встречаются следующие проблемы:

1. Вода в контуре очень горячая. Температура достигает 90 градусов тепла, что не допускается для трубопровода в перекрытиях. Максимальный допустимый уровень – 50 градусов, при превышении система повреждается, и напольное покрытие может быть уничтожено;
2. Официально запрещено устанавливать системы обогрева в перекрытиях многоквартирных домов. По законодательству при первой же проверке жилищно-коммунальная служба может выписать штраф;
3. Отопительные системы подключают через элеватор, а теплые полы только трубками из меди. Медные соединения дороги, как и оборудование для работы с ними и услуги профессионалов.

Решение проблем с монтажом водяного теплого пола в квартире

При невозможности монтажа водяного контура, можно остановить свой выбор на электрических системах. Кабельный нагрев не только разрешен, но и проще в работе.

Мощность обогревательного кабеля не должна перегружать общую электросеть, а площадь его укладки занимает в разы меньше места, чем трубопровод с горячей водой.

Законодательство не препятствует обустройству дополнительного комфорта в жилой квартире, поэтому использование электрики допускается в течение всего года, а водяные полы – только когда есть горячая вода.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Распределение тепла – важная составляющая!

Созданная напольная система отопления отличается высоким коэффициентом тепловой отдачи. Поэтому все близлежащие предметы будут получать достаточное количество тепла. За счет этого организовывается не только вертикальное отопление, но и горизонтальное. Когда теплый пол выбран основным методом отопления, то в доме полностью исключается возможность появления неотапливаемых зон. Противоположная картина выгладит с радиаторным отоплением. Вся тепловая энергия от них поднимается под потолок, за счет чего микроклимат в помещении дестабилизируется.

Для человека комфортная обстановка в комнате тогда, когда его голова чувствует легкую прохладу, а ноги легкое тепло. При использовании основного отопления напольного, ярко заметна экономия энергоресурсов. Так, например, стабильная температура теплоносителя в радиаторе достигает до 22 °С. Что касается теплого пола, то максим это 20 °С. Перепад в два градуса позволяет экономить энергию до 12%.

Если вы сторонник радиаторной системы, то можно комбинировать отопление с использованием теплового насоса.

Электрические теплые полы

Единственным правильным решением для городской квартиры будет установка электрического теплого пола. Есть 3 вида электрических теплых полов, об особенностях которых мы подробно расскажем.

Кабельная система теплого пола

Самые простые и на сегодняшний день слегка устаревшие, кабельные системы теплого пола представляют собой специальный электрический кабель, который вручную равномерно укладывается в стяжку пола. Более удобный для монтажа современный вариант кабельного теплого пола – это специальные маты в виде тонкой капроновой сетки с закрепленным на ней греющим кабелем. Как правило, кабельные системы выбирают для установки под плитку или керамогранит, так как они рассчитаны на «мокрый» монтаж в плиточный клей или цементную стяжку. Плиточный клей для этих целей лучше выбирать специальный — с маркировкой «подходит для теплых полов».

Чисто теоретически кабельную систему можно использовать и для других напольных покрытий, но в этом нет особого смысла, потому что под паркет, ламинат и линолеум гораздо легче установить теплый пол с «сухим» способом монтажа.

В тех помещениях, где люди находятся в течение длительного времени (детская, спальня, гостиная, кухня, столовая), очень важно позаботиться о том, чтобы система теплого пола была экранированной и выделяла минимум электромагнитных излучений. Во вспомогательных помещениях (туалет, ванная, прихожая, коридор и т.д.) допускается установка более дешевых неэкранированных систем, однако лучше не экономить на здоровье и установить экранированные полы во всех помещениях

Тонкий нагревательный мат

Такая система состоит из тонкого греющего кабеля, проложенного внутри специальных матов для более удобного монтажа. Благодаря минимальной толщине ее можно укладывать не только «мокрым» способом на плиточный клей, но и «сухим» — без стяжки и плиточного клея — под любые виды напольных покрытий. Такие теплые полы очень долговечны и достаточно энергоэффективны. Они сочетают в себе надежность кабельного теплого пола с удобством монтажа пленочного пола. Тонкие маты очень просты в укладке: их можно установить буквально за 15-20 минут.

Пленочные инфракрасные теплые полы

Этот вид теплого пола предназначен, в первую очередь, для «сухой» укладки под ламинат, паркет, линолеум и даже ковровые покрытия. Некоторые специалисты утверждают, что инфракрасную пленку можно укладывать и в слой стяжки под керамическую плитку, если соблюдать определенную технологию. Но лучше все же этого не делать: пленка плохо приклеивается к стяжке и плиточному клею, поэтому такое покрытие может оказаться очень недолговечным. Поэтому для плитки и керамогранита намного больше подходят кабельные полы.

В отличие от других систем отопления, инфракрасные полы греют не воздух в помещении, а находящиеся в комнате предметы, которые, в свою очередь, отдают тепло в воздух. Их принцип работы построен на использовании такого же вида излучений, как инфракрасный спектр солнца. Благодаря относительно низкому потреблению электроэнергии этот вид теплого пола на сегодняшний день считается самым экономичным в использовании. Дополнительным плюсом таких систем является предельная простота укладки. Инфракрасную систему теплого пола можно монтировать не только на полу, но и на других поверхностях (стенах, потолке). Эта особенность в сочетании с низким энергопотреблением делает использование инфракрасных полов достаточно эффективным в качестве основной системы отопления.

Плюсом инфракрасного теплого пола является то, что он не создает вредных для здоровья электромагнитных полей. Однако существуют разные мнения о потенциальной пользе или вредности длительного нагрева человеческого тела инфракрасными лучами.

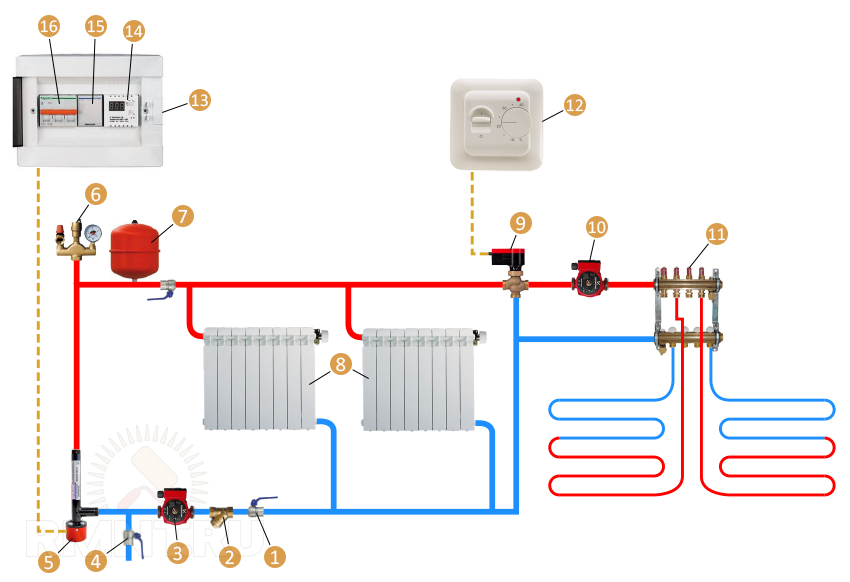

Обустройство системы с газовым котлом

Главная сложность – организация разводки по двум контурам с разной температурой теплоносителя. Наиболее рациональные варианты – последовательное подключение или гидрострелка. Последовательное подключение более экономично, а гидрострелка – практична, т.к. ее использование позволит добиться оптимальной работы конденсационного котла. В контур теплого пола будет поступать теплоноситель более низкой температуры, чем в радиаторы.

Температура отопительных приборов регулируется автоматически, по мере их остывания в каждом из контуров должны запускаться циркуляционные насосы. Чтобы остановить работу одного из контуров, достаточно отключить насос. Для минимальной инерционности системы выбирают трубы с маленьким внутренним сечением, оптимально – 20 мм.

Газовое отопительное оборудование устанавливают в отдельных помещениях. Высота потолков в котельной должна быть не ниже 2 м, а объем помещения не менее 7.5 м.куб. Обязательно нужно позаботиться о вентиляции

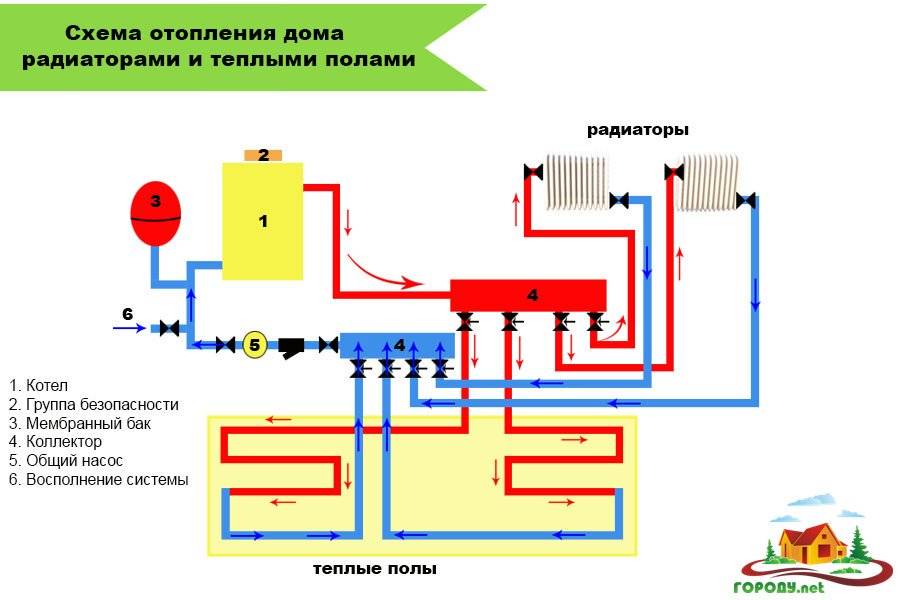

Подробное описание схемы подключения комбинированного отопления с теплым полом и радиаторами есть в видеоролике ниже:

Выполнение монтажных работ

Каждый домовладелец задается вопросом, как правильно делать отопление в доме. Монтаж системы отопления в частном доме своими руками проводится в несколько этапов:

Вначале обустраивают помещение, где будет установлен котел. Внутренняя отделка этой части дома должна выполняться из огнеупорных материалов. Также следует позаботиться о хорошей вентиляции. При установке котла следует помнить, что оборудование не должно плотно стоять на полу, прижиматься к стене и доставать до потолка. Во всех измерениях должен соблюдаться небольшой отступ

Кроме того важно обеспечить свободный доступ к котлу. Установив котел, можно подключать к системе циркуляционный насос или устанавливать коллектор

Действия зависят от выбранного типа системы отопления. Далее монтируются и закрепляются необходимые датчики контроля и приборы учета, а также элементы, позволяющие регулировать работу всей системы или ее определенного участка. На следующем этапе выполняют монтаж магистральных трубопроводов

Для фиксации трубных элементов в стенах делают отверстия с помощью перфоратора. В процессе работы следует придерживаться основного правила монтажа системы отопления: на каждый погонный метр делают уклон в 5 мм. Пренебрежение этим правилом может снизить эффективность работы всей отопительной системы, поэтому нужно ответственно подойти к этому этапу. Завершением монтажных работ можно назвать установку радиаторов. Для их закрепления на стене делают отметки карандашом или маркером и перфоратором пробивают отверстия, в которые вставляют кронштейны. Делая разметку, придерживаются следующего: расстояние от пола до нижнего уровня радиатора должно составлять 10 см, от стены до задней поверхности – 2 см, от подоконника – 10 см. входное и выходное отверстие каждого радиатора оснащается вентилем для более простой замены или ремонта. После установки всех элементов системы выполняют проверку. При установке газового котла обязательно требуется присутствие представителя газовой службы.

Из всего вышесказанного, можно сделать вывод, что монтаж отопительных систем в частном доме не является сложным процессом, что позволяет большую часть всех работ выполнить своими руками. Главное условие – соблюдение правил и неторопливый монтаж. Однако такое возможно при наличии большого количества свободного времени. Если сроки для выполнения монтажных работ небольшие, то можно некоторые этапы доверить специалистам. В некоторых ситуациях это позволяет сэкономить и время, и материальные средства.

Чтобы система отопления могла безупречно функционировать достаточно долгий срок, необходимо приобретать материалы  только высокого качества. Приобретая качественные радиаторы можно добиться максимальной эффективности работы отопительной системы и сократить расходы на топливо.
