Как лучше сделать теплый пол на кухне

Схемы и материалы для укладки

Правильная укладка теплого пола на кухне включает в себя выбор схемы укладки и использование подходящих материалов

Важно учесть размеры помещения, места нахождения мебели и техники, а также особенности основания

Существуют несколько популярных схем укладки теплого пола на кухне:

  • Линейная схема. Данный вариант подразумевает расположение кабелей или матов теплого пола вдоль стен, кухонных модулей или под рабочей поверхностью. Такая схема позволяет равномерно распределить тепло по всей площади и обеспечить комфортное отопление.
  • Спиральная схема. В данном случае теплые кабели или маты укладываются в виде спирали, начиная от центра помещения и двигаясь к периметру. Такая схема позволяет равномерно распределить тепло и создать уютную атмосферу на всей площади кухни.
  • Комбинированная схема. При использовании данной схемы сочетаются элементы линейной и спиральной укладки. Например, кабели или маты могут прокладываться вокруг фронта кухонных шкафов и в спиральной форме под обеденным столом. Такая схема позволяет обеспечить оптимальное распределение тепла в нужных зонах.

Для укладки теплого пола на кухне можно использовать следующие материалы:

  • Теплые кабели. Это нагревательные элементы, обычно состоящие из алюминиевой оболочки с установленными в ней спиральными проводниками. Такие кабели легко монтируются на любую поверхность и являются универсальным вариантом для укладки.
  • Теплые маты. Это полотно с встроенными нагревательными элементами, которое укладывается на подготовленное основание. Такие маты обеспечивают равномерное распределение тепла и обладают хорошей гибкостью, что позволяет легко адаптировать их под размеры помещения.
  • Тонкий теплый пол. Это система с нагревательными элементами, размещенными в тонком слое специальной стяжки. Такая система позволяет минимизировать высоту пола и удобна в установке, но требует более тщательной подготовки основания.

При выборе материалов для укладки теплого пола на кухне следует учитывать требования по грузоподъемности пола, влагостойкости и температурным режимам

Важно также учитывать желаемый уровень комфорта и энергоэффективность системы отопления

Укладка теплых водяных полов

Конструкция теплого пола состоит из контура, залитого бетоном с добавкой пластификаторов. Система надежно защищается от внешних воздействий, обладает высоким КПД и равномерностью нагрева. Реже применяется настильный способ, когда трубы крепят к черновому деревянному полу, к лагам, на пластины из полистирола или алюминия.

Способы укладки

  • Змейка (зигзаг). Способ подходит для помещений с небольшой или средней площадью. Подача воды начинается от внешней стены к внутренней. По мере прохождения по трубе она остывает, что снижает теплоотдачу. Этот недостаток исправляется укладкой двойной змейки при большой площади.
  • Улитка (двойная спираль). Под теплый пол эта технология монтажа – лучшая. Применяется в помещениях с большой площадью или при необходимости создания интенсивного обогрева. В этом случае труба прямой подачи проходит рядом с обратной, в результате чего температурное поле выравнивается.

Как правильно уложить теплый пол представлено на примерах рис. ниже.

Способы укладки водяного теплого пола

Параметры укладки труб

Оптимальная длина контура – 50-60 м, а максимальная – не более 70 м. Шаг укладки для основной системы обогрева – 10-20 см, а дополнительной – 30-50 см. При шаге 10 см на 1 м2 потребуется 10 м трубы. Для комнаты площадью 20 м2 потребуется 3 отдельных контура обогрева. Если учесть отступ 20 см от стен, площадь обогрева уменьшается на 3,6 м2.

В результате на помещение нужно 3 контура обогрева длиной по 55 м. Участки пола с крупногабаритными предметами необходимо обходить, что еще сокращает площадь пола.

При использовании теплого пола для дополнительного отопления расстояние между витками можно увеличить. Тогда достаточно будет двух контуров. При этом появляются холодные зоны между витками. Особенно они проявляются, когда применяется технология укладки теплого пола способом «улитка».

Если сделать стяжку большей толщины, температурное поле можно выровнять, но при этом система обогрева будет более инерционной. Правильная укладка теплого пола змейкой также дает возможность в большей степени уменьшить влияние холодных зон чем, когда теплый пол лежит улиткой.

Монтаж

Прежде всего определяется площадь пола, через который проходит контур обогрева. Если теплый пол предназначен только для повышения комфорта, его не нужно устанавливать во всех помещениях.

Для дополнительного обогрева стараются разместить теплый пол на свободном участке.

Может быть интересно

Щели заделываются, поверхность основания выравнивается и очищается от мусора. По периметру проклеивается демпферная лента толщиной не менее 5 мм для компенсации тепловых расширений бетонной стяжки и защиты от потерь тепла.

Трубы применяют из полиэтилена, полипропилена или металлопластика. Изделия выбираются с высокой прочностью, эластичностью и способностью выдерживать нагрев до 120С. Диаметр составляет 16 мм или 20 мм. Куски стараются укладывать цельными для снижения опасности протечек. Под ними размещают арматурную сетку и крепят контур к ней с шагом 1 м. Прочная фиксация не нужна, поскольку она будет мешать тепловой деформации трубы. Отступ от стен делается размером 25-30 см.

Трубы подключаются к коллекторам, заполняются водой, а после производится их опрессовка под максимальным рабочим давлением. Окончательно заливается бетонная стяжка. На рис. ниже изображено устройство теплого пола в поперечном сечении.

«Пирог» теплого водяного пола

Электрический теплый пол

Теплый пол, обогреваемый электричеством — весьма популярная система отопления для загородного дома. Его главные компоненты — греющий кабель и терморегулятор, который управляет всей системой.

Есть два варианта монтажа греющего кабеля — либо закладывается в цементно-песчаную стяжку или непосредственно под напольное покрытие. Наиболее часто в данном случае в качестве напольного покрытия используется плитка, но возможны и другие материалы.

Важное преимущество электрического теплого пола заключается в простоте его исполнения. Спроектировать и собрать его может любой опытный домашний мастер

Самые популярные теплые полы в России — от компании «Теплолюкс». Нагревательные маты и греющие кабели этой компании стали фактически стандартом индустрии.

В ассортименте продукции «Теплолюкс»:

  • Нагревательные маты Liberte с повышенной защитой от локального перегрева. Не накладывают никаких ограничений на расстановку мебели. Маты Теплолюкс Liberte прослужат не менее 50 лет, даже если поверх греющей жилы окажется тумба, кадка с цветком или иная мебель без ножек. Заметим, что абсолютное большинство других моделей теплых полов рассчитаны на укладку на открытых пространствах, а ухудшившийся отвод тепла и локальный перегрев приводит к их быстрому перегоранию.
  • Сверхтонкие маты Теплолюкс Tropix. Укладываются в слой плиточного клея толщиной всего 5-8 мм.
  • Нагревательные кабели Теплолюкс Tropix — качественное, но при этом недорогое решение для укладки в стяжку.
  • Пленочный инфракрасный теплый пол SlimHeat (о преимуществах ИК-полов подробно рассказано в следующем разделе).

Особенности системы

После укладки греющего кабеля и финишного напольного покрытия, вся поверхность пола превращается в своеобразный обогреватель, источник приятного и мягкого тепла, комфортный для босых ног. Стоит отметить, что воздух в комнате при этом не пересушивается, как это происходит при использовании электрических обогревателей многих моделей.

В состав системы электрического теплого пола в коттеджах традиционно входят:

  1. греющий кабель необходимой длины;
  2. управляющая автоматика — датчик температуры и термостат, выключающий обогрев при достижении заданной температуры;
  3. элементы крепления, использующиеся при монтаже;
  4. теплоизолирующие материалы.

Основой системы электрического теплого пола является греющий кабель. Он состоит из нескольких секций, снабженных специальными муфтами для соединения, двухслойной изоляцией и защитным экраном.

Все соединительные элементы выполняются из материалов, не поддающихся коррозии. Срок службы кабеля по гарантии составляет 15 лет, но имеются и более долговечные кабели, включая бронированный и экранированный. Они отличаются высокой надежностью и долговечностью.

Система управления и возможность автоматизации работы

Удобство любых систем, работающих на электричестве, заключается в возможности широкого спектра регулирования, включая автоматическое управление. Этими же возможностями обладает и электрический теплый пол.

В системах попроще используют термостаты, в которых температура задается вручную, плавно или дискретно, то есть без возможности программирования. Такие системы вполне логично и естественно использовать в домах, предназначенных для постоянного проживания. В любое время хозяева могут вмешаться в работу системы и выставить желаемую температуру.

Программируемые термостаты поддерживают и регулируют температуру автоматически, по заданному алгоритму. Такие системы удобны, если в загородный дом или на дачу приезжают время от времени.

Плюсы теплого пола

Благоустроенность и эстетика системы

Иначе говоря, это комфортная температура нагреваемой поверхности и комфортный температурный режим в помещении. Кроме того, в месте с такой системой, нет зоны локального перегревания и еле прогреваемых участков. Не имеются видимые элементы отопительной системы. Система не привязана к расстановке мебели в помещении.

В зданиях с напольным отоплением тепло передается не при помощи конвекции, а с помощью теплового излучения. Другими словами, передача тепловой энергии происходит от одной частицы к другой. Конвекционная составляющая конечно присутствует, но она не более 10% от общего теплового излучения и в данном случае ей вполне можно пренебречь.

Универсальность

Следующий плюс теплого пола заключается в том, что здесь можно использовать любой источник энергии, любой теплогенератор, какой угодно тип теплоносителя и тип напольного покрытия.

Стоит обратить внимание на единственный нюанс, который касается напольного покрытия – это если мы имеем дело, скажем, с ламинатом, паркетной доской, паркетом или линолеумом, тут нужно обращать внимание на упаковку и внимательно ознакамливаться с информацией на ней указанной, можно или нельзя использовать данный вид напольного покрытия при монтаже системы “теплый пол”

Здоровье и безопасность

Еще один плюс теплого пола – отсутствует циркуляция пыли благодаря равномерным тепловым потокам, отсутствуют электромагнитные поля по сравнению с электрическими теплыми полами.

Это все обусловлено наличием постоянной циркуляции конвекционных потоков воздуха в помещении, с этими пластами воздуха перемещаются мельчайшие сухие частицы, микроорганизмы, которые могут вызывать аллергические и негативные реакции на организм человека.

Энергоэффективность

Достаточно немаловажный плюс теплого пола. Во-первых, температура теплоносителя, которую мы подаем в трубы теплого пола, максимально возможная по нормам – 55°C. На практике, этот показатель достигает примерно 35-45 градусов. Соответственно это даст возможность снизить затраты на нагрев данного теплоносителя.

Во-вторых, по причине равномерного распределения тепла в помещении и отсутствию необходимости прогревать верхние слои воздуха, средняя температура в помещении снижается примерно на 2°C, без перемен в ощущениях тепла человеком. Данное снижение средней температуры приводит к 15-20% сбережению электроэнергии на нагрев этого пространства. Это если мы говорим с вами о помещении со стандартной высотой потолков до 3 метров. Если рассматривать промышленный или спортивный объект с высокими потолками, то эта экономия может достигать до 30% и 40%. В отопительный период, который в среднем по нашей стране длится около 200 суток, это в финансовом выражении достаточно существенная экономия.

Третий момент – вертикальное распределение тепла, опять же отсутствие необходимости подогревать верхние слои воздуха, что минимизирует тепловые потери через верхние части стен и перекрытия.

Все перечисленные плюсы теплого пола, вытекают из физики самого процесса. Существует возможность увеличить энероэффективность еще на 15-20%, используя различного рода автоматизацию нашей системы, в том числе и погодозависимую автоматику.

Мы не всегда отдаем себе отчет во что нам обойдется та или иная концепция отопления. Нам видно сколько стоит оборудование, согласно спецификации, и думаем что на этом все. Но у этого айсберга есть и небольшая скрытая часть, которая в значительно мере превышает его верхнюю часть. Так вот, верхняя часть айсберга символизирует стартовые затраты на оборудование и монтаж. Но система водяного теплого пола делается не на один год, а на многие десятилетия, поэтому скрытая нижняя часть айсберга показывает затраты на эксплуатацию в течение всего срока эксплуатации системы. Мы ежемесячно платим за энергопотребление, чем энергоэффективней смонтирована система отопления, тем меньше ежемесячно будут составлять расходы за энеропотребление нашего дома.

Из чего сделать теплый пол на кухне: правильный выбор системы

Ни для кого не секрет, что на сегодняшний день существует три основных системы подогрева полов – это водяной теплый пол, работающий от системы отопления, кабельный электрический и тонкопленочный теплый пол, который на нашем рынке представлен в двух вариантах (с электрическими нагревательными кабелями и инфракрасными излучателями). Такое количество систем было разработано неспроста – каждая из них способна решать задачи подогрева пола в тех или иных условиях, с которыми мы и разберемся дальше, изучая вопрос, какой теплый пол сделать на кухне. Начнем по порядку.

  1. Водяной теплый пол. О целесообразности его установки в квартире с центральным отоплением много говорить не придется – как бы вы ни хотели, но сделать у вас это не получится. Не по техническим причинам, а только потому, что это не разрешено. Именно поэтому, если ваша квартира не оборудована индивидуальной системой отопления, о таком типе подогрева пола можно забыть – скажем так, это приоритет частных домов, в которых имеется свое отопление. Устанавливается такая система подогрева пола на стадии изготовления стяжки пола – сначала на существующее основание укладывается пенопласт, который, в свою очередь, покрывается слоем отражающей теплоизоляции. Потом укладывается армирующая сетка, следом за ней монтируются трубы, которые заливаются стяжкой особого состава. По периметру помещения в процессе заливки стяжки делается деформационный шов, который необходим для расширения пола в процессе его нагревания. Этот шов компенсирует температурные деформации.

  2. Электрический кабельный теплый пол. Это более универсальный вариант, который подходит практически во всех ситуациях. Как и водяной теплый пол на кухне своими руками, он монтируется либо в стяжку (если впоследствии она будет накрываться линолеумом, ламинатом или ковролином) или же непосредственно на нее, если сверху будет укладываться кафельная плитка. Ограничением в области применения таких систем подогрева пола может стать только отсутствие электроэнергии в доме как таковой. Потребляют такие системы подогрева пола немало энергии, но возможности снизить ее расход все же имеются. Каждая, без исключения, электрическая система теплых полов оборудуется терморегулятором – они бывают разными, но среди них есть программируемые устройства, которые позволяют включать теплый пол только тогда, когда в его услугах человек нуждается по-настоящему. Скажем так, с помощью программируемого терморегулятора можно задать почасовую работу теплого пола на протяжении всей недели – а это как минимум пятидесятипроцентная (если не больше) экономия электрической энергии.

  3. Пленочный теплый пол. Вся его особенность заключается в толщине пленки, которая позволяет укладывать ее под напольные покрытия прямо на существующую стяжку – она позволяет создать систему подогрева пола, не прибегая к переделыванию основания. Мало того, пленочный теплый пол может быть с легкостью уложен на деревянное основание. По сути, вы снимаете старое напольное покрытие, укладываете теплоотражающий экран, потом на него нагревательную пленку, на которую, в свою очередь, укладывается напольное покрытие. Исключения составляют только те покрытия для пола, которые приклеиваются к основанию. Если речь идет о линолеуме, то пленочный теплый пол нужно накрыть тонкими листами ДВП.

Как видите, все эти три системы подогрева полов в некотором роде дополняют друг друга – там, где невозможно использовать одну из них, обязательно можно применять другую. Как вы понимаете, это самый первый и, можно сказать, главный критерий выбора теплого пола для кухни. Ну а дальше смотрите сами – если существуют варианты, то, естественно, лучше отдать предпочтением более экономичному варианту. Что касается безопасности, то каждая из описанных выше систем является полностью безопасной для человека (если в процессе решении вопроса, как сделать теплый пол на кухне, были соблюдены правила установки системы).

И в заключение темы несколько слов по поводу самостоятельного монтажа теплых полов на кухне. Устанавливаются они не очень сложно – по сути, это конструктор для взрослых, особенно если речь идет об электрических системах. Чтобы собрать его, нужно просто правильно соединить воедино три его части – нагревательные элементы, терморегулятор и температурный датчик. Обо всем этом вы можете посмотреть в приложенном выше видео.

Разновидности систем тёплого пола

Перед тем, как изучить плюсы и минусы теплого пола, требуется ознакомиться с разновидностями подобных систем. Их можно разделить на две основные группы, которые отличаются по виду теплоносителя.

  • водяной теплый пол;
  • электрический теплый пол.

В свою очередь каждый вид имеет несколько подвидов, которые отличаются по типам конструкции и способам передачи тепла. Так различают конвекционные и инфракрасные электрические полы.

ИК-панели отдают тепло, оставаясь холодными

Инфракрасные нагревают пол посредством направленного потока. Сама система при этом остаётся холодной, не нагреваясь. В конвекционных полах происходит внутренний нагрев в теплоносителе, после чего тепло отдаётся полам.

По такому же принципу устроен и водяной искусственный подогрев. В нём от теплоносителя энергия передаётся контуру, а от него непосредственно стяжке, в которой они устанавливаются.

Схема разновидностей электрических тёплых полов.

Как показано выше конструкция конвекционных и инфракрасных регулируемых теплых полов может быть выполнена в виде электрических матов, кабеля, плёночного пола и стержней. Для водяных систем подогрева используются гибкие трубопроводы малого диаметра.

Монтаж системы теплого пола своими руками – советы экспертов

Чтобы установка системы в частном доме прошла максимально успешно, внимательно изучите нашу инструкцию

Монтажные работы состоят из нескольких этапов и очень важно соблюдать все рекомендации специалистов, чтобы вам не пришлось начинать все заново

Монтаж водяного пола

Шаг 1: Подготовка основания и теплоизоляция

Это позволит снизить риски появления аварийных ситуаций в работе системы. Удалите старое покрытие и, если необходимо, сделайте бетонную стяжку. Результат выполненной работы обязательно проверьте строительным уровнем. Старые частные дома обычно славятся «гуляющими» перекрытиями. В таком случае не обойтись без применения армирующей сетки для укрепления основания. Благодаря этому вы избежите разных неприятностей, например, образования трещин.

После этого разбейте помещение на сектора – в каждом из них будет находиться отдельный контур. Теперь перейдем к теплоизоляции. Существует масса подходящих материалов, однако достаточно практичный вариант – применение листового пенополистирола. А чтобы исключить дальнейшую деформацию либо расширение при температурных перепадах, используйте демпферную ленту (рантовую). Ее прокладывают в местах соединения пола и стен, а также на стыках между секторами по всему периметру помещения. Дальше нужно сделать следующее:

  1. Укладываем и формируем слой теплоизоляции;
  2. Кладем слой гидроизоляции;
  3. Фиксируем армирующую сетку;
  4. Устанавливаем трубы.

Пенополистирольные плиты подгоняем друг к другу максимально близко. Сверху кладем гидроизоляцию, в качестве которой может выступать плотная полиэтиленовая пленка. Стыки между пленкой закрываем скотчем. Армирующую сетку также нужно зафиксировать, чтобы исключить риск ее сдвига.

Шаг 2: Проводим монтаж труб

Далее нужно закрепить трубы на армирующей сетке. Для этого можно воспользоваться специальными хомутами или гибкой проволокой. В процессе крепления старайтесь сильно не затягивать хомуты на трубах – во время движения теплоносителя труба может немного двигаться, а затянутые хомуты оставят следы. Начинать укладку нужно от точки («гребенки»), которая связывает систему водоснабжения и контур. Крайний конец трубы закрепляем на подающем коллекторе и начинаем поэтапно монтировать трубу на каркасе, задавая нужный радиус с помощью специальной пружинки, надев ее на трубу. Благодаря этому вы сможете избежать сильного изгиба изделий и их деформации.

Соединяем на гребенке конец и начало контура, а затем из этой же точки протягиваем следующий. Продолжайте выполнять работы до заполнения всей поверхности. Последнюю часть трубы соедините с возвратным коллектором. При этом количество контуров должно точно совпадать с количеством выходов у коллектора, потому заранее продумайте количество контуров. После соединения обогревательных контуров на гребенке следует «врезать» оборудование в систему водоснабжения.

Шаг 3: Даем старт системе и заливаем стяжку своими руками

Систему мы смонтировали. Однако прежде чем заливать финишное покрытие и запускать отопление, проведите предварительные гидравлические испытания. Сделать это можно и своими руками, не привлекая специалистов: залейте в трубы воду под давлением в 0,7 МПа. Также нужно провести осмотр труб на наличие повреждений, деформированных участков и устранить неполадки до заливки стяжки и монтажа напольного покрытия.

Если тестирование работы системы прошло успешно и вы не заметили ни сбоев, ни каких-либо повреждений, можете приступить к заливке стяжки. Для этого установите давление воды в районе примерно 3 бар и обеспечьте, чтобы в помещении была постоянная комнатная температура. Заливая стяжку, мы обеспечиваем еще один теплораспределительный слой. Приготовив раствор из цемента и песка марки М-300 и заливаем раствор.

Шаг 4: Финишное покрытие водяного пола

Последний шаг – укладка чистового покрытия. Это делается только после полного застывания бетонной стяжки. Также вам нужно помнить, что далеко не все виды покрытия подойдут для теплого водяного пола. Лучше всего, конечно, уложить керамическую плитку. А вот если хотите положить паркет или другое покрытие, проверьте, чтобы на упаковке стояла пометка «для напольного отопления».

Плюсы электрических систем

Данные системы высокоэффективны, так как дают обогрев поверхности всего пола.

Применение экранированного кабеля с хорошей многослойной изоляцией выполняет обогрев электричеством полностью неопасным.

За счёт температурные регулировки пола, можно сделать меньше расход электроэнергии и сэкономить за счёт этого денежные средства.

Пол с подогревом на кухне гарантирует удобный климат в помещении, так как температура в области ног больше, чем на уровне головы. Кроме того, уровень влаги в помещении регулярно сберегается на требуемом уровне, присутствие пыли в воздухе понижается.

Почему рекомендуется установить в доме теплый пол? В чем его преимущества?

Установленная в коттедже система теплого пола любого типа, гарантирует хозяевам более высокий уровень комфорта и несколько важных преимуществ.

Однако, пожалуй, самое интересное заключается в том, что все элементы отопления полностью скрыты от глаз, то есть внешний вид коттеджа становится значительно лучше — никаких торчащих труб и привычных радиаторов. При этом жить в таком доме привычно тепло, так как под полом размещен отопительный контур (водяной, инфракрасный или электрический).

Немаловажно и то, что исключается контакт с нагревательными элементами, так как они размещаются под напольным покрытием. Что повышает уровень безопасности

Циркуляция нагретого воздуха становится более равномерной, а общие расходы на отопление могут быть значительно меньше (при условии использования водяного контура)

Пол всегда теплый, можно ходить босиком — а это особенно важно, если в доме есть дети

Аргументы за и против теплого пола на кухне

Утепление помещения средством теплых полов из года в год делается все более пользующимся популярностью. Но у такой технологии имеется как приверженцы, так и критики, утверждающие, что теплый пол на кухне – вещь не очень подходящая. Приведем кое-какие аргументы «за» и «против».

Тривиальные плюсы теплых полов:

Комфорт. Как это ни обыденно, но главное преимущество системы «теплый пол» — чувство жаркой поверхности и возможность ходить по кухне с босыми ногами (очень актуально, в случае если отделка пола выполнена плиткой).

  • Равномерное рассредоточение тепла. Теплый воздушное место в согласовании законам физики движется вверх, а понизу возникают «кармашки» прохладного воздуха. Так, стандартные радиаторы отопления прогревают потолок. Внедрение теплого пола способствует скоплению теплых масс воздуха в нижней плоскости помещения.
  • Обилие современных систем подогрева пола разрешает их использовать под разные покрытия: плитку, линолеум, ламинат и т.д.
  • Как раз в кухне, в протяжении изготовка еды, достаточно нередко возникают обстановке критического проветривания. Это может вызвать запотевание пола. Система «теплый пол» даёт предупреждение подобные явления.
  • Большая часть хозяек отрешаются от внедрения на кухне или лоджии дорожек и ковровых покрытий, ввиду не практичности их эксплуатации. В такой ситуации теплый пол делается неплохим решением.
  • Температурный градиент. Ни для кого не тайна, что человек себя чувствует комфортабельно и комфортно, в случае если ноги находятся в критериях более огромного температурного режима, чем голова. Таких характеристик удается достигнуть, применяя технологию теплого пола.

Критики утепления пола делают упор на дороговизне установки и эксплуатации системы. Кое-какие отмечают, что при применении окон с теплосберегающими стеклопакетами и современных радиаторов необходимости в теплых полах нет.

Необходимо подчеркнуть, что эффективность теплого пола на кухне очень находится в зависимости от корректности его выбора. При обустройстве системы необходимо учесть тип помещения (дом, квартира и т.д.), наличие личного/отопления, вид напольного покрытия (ламинат, плитка и т.д.), теплоизоляционные свойства строения и другие характеристики.

Итак, какие бывают теплые полы?

Теплые полы делятся по типу нагрева напольных покрытий. Они бывают электрические кабельные (далее просто электрические), электрические-инфракрасные (далее просто инфракрасные или пленочные) и водяные (где теплоноситель циркулирует по трубам).

В электрических теплых полах нагревательным элементом служит специальный кабель, который и будет нагревать поверхность. Такой кабель укладывается и заливается нивелирующим слоем стяжки. Греющий кабель может быть наклеен на сетку с определенным шагом (обычно 10 см) и такой вид называется нагревательными матами.

Или же кабель продается отдельно и крепиться уже с тем шагом, который вам нужен. Регулировка температуры происходит путем включения и отключения кабеля по термодатчику, расположенному у основания напольного покрытия с помощью терморегулятора.

В инфракрасных теплых полах нагревательным элементом служат графитовые пластины, которые за ламинированы в плотную прозрачную пленку при прохождении через них электрического тока они излучают инфракрасное тепло. Регулировка температуры происходит также, как и у электрических полов.

Водяные теплые полы – более сложные в устройстве и работают они от теплоносителя. Теплоноситель (вода или антифриз) разогревается отопительным котлом и циркулирует по трубам, уложенным в стяжку пола. Регулировка температуры здесь реализована более сложно и регулируется с помощью узла смешения. Можно сделать раздельную регулировку.

Водяной теплый пол

Принцип работы водяного теплого пола, основан на передаче энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основная сеть отопления дома, демонтировав радиаторы, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.

Способы укладки нагревательных труб

По способу укладки, различают две системы водяных теплых полов:

  • В бетонную стяжку. Самый правильный по технологии вариант. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
  • Под деревянный пол. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются между лагами под черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам. Этот вариант менее эффективен с точки зрения обогрева помещений.

Система труб разводится по заранее установленным схемам:

  • Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается с более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
  • Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
  • Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.

Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:

  1. Изовер.
  2. Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
  3. Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
  4. Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.

Система водяного обогрева пола, состоит из:

  • Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
  • Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
  • Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
  • Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
  • Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.

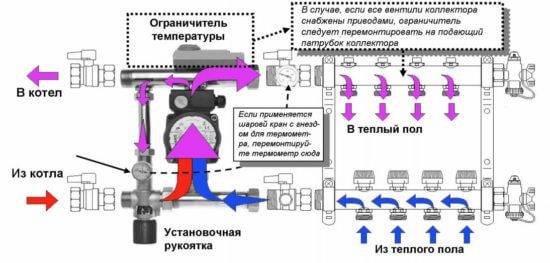

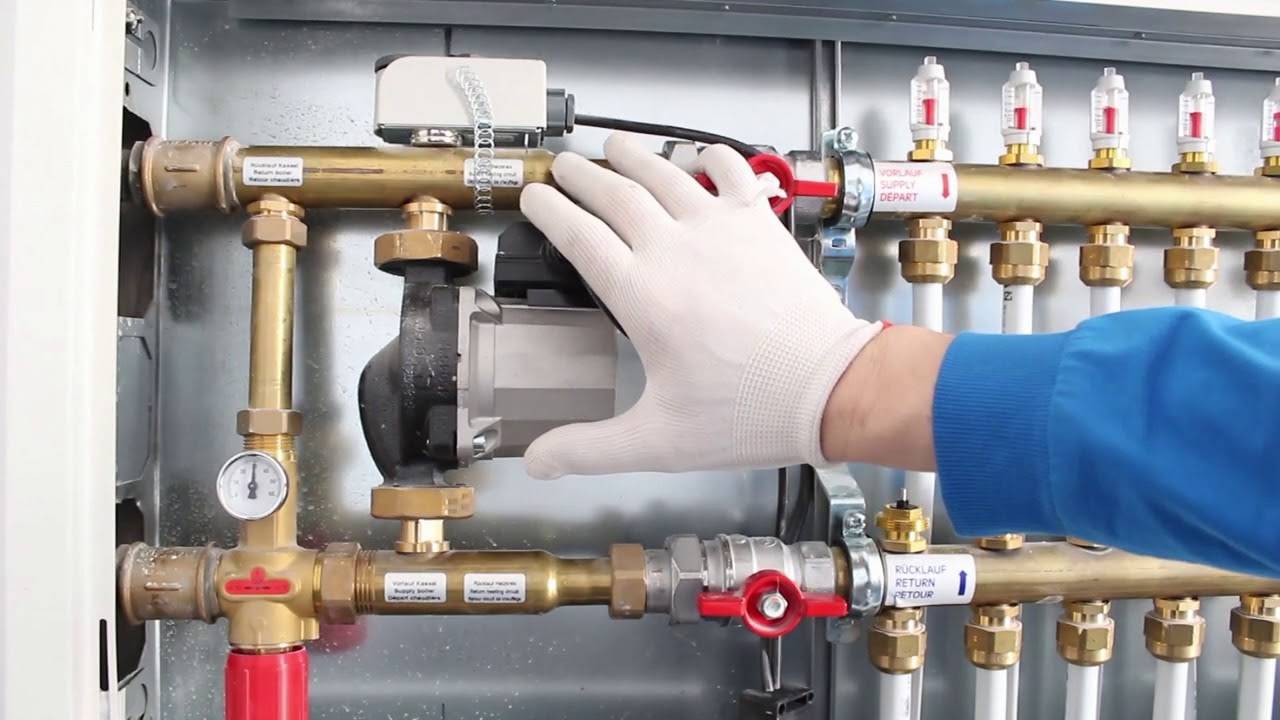

  • «Гребенка» и распределительный узел. Узел, который распределяет теплоноситель по разным контурам теплого пола.

Монтаж теплого пола

Обычно, состоит из этапов:

Демонтаж старой стяжки.

  • Выравнивание пола.
  • По периметру пола закрепляется демпферная лента.

  • Во избежание тепловых потерь основание пола утепляется.
  • Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).

Производиться расчет диаметра труб, и выбирается схема их расположения.

Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.

  • Система заливается стяжкой или монтируется прямо под половое покрытие (доски).
  • На одной из стен, рядом с котлом, монтируется распределительный щиток с насосом и гребенками.
