Ограниченая подача воздуха и отвод газов
Следующим недостатком конструкции, можно назвать ограниченную возможность подачи воздуха к углям. Это обусловлено диаметром трубы поршня, или как ещё его называют, телескопа. В случае с буржуйкой, достаточно открыть настежь дверцу поддувала. Тут же, мы жёстко ограничены, и выход может быть только в принудительном наддуве, но это другая история.
Специфика длительного тления и значительное содержание сажи в выхлопе, в морозы, может вызывать повышенное отложение не сгоревших углеродов в дымоходе. Это в свою очередь повлечёт ухудшение тяги, понижение КПД и необходимость частой очистки дымохода.
Обратная тяга
Возможности возникновения обратной тяги у “Бубафони”, следует уделить особое внимание. К такому явлению могут приводить ряд обстоятельств:
- Вертикальная укладка сырых чурок;
- Плотная укладка топлива и неправильный размер специальных рёбер;
- Заклинивание поршня, как следствие деформации стенок топки;
- Малый зазор, между стенкой и диском “телескопа”;
- Закупорка дымохода, вследствие его засаживания.
- Самым главным, способствующим в этих случаях элементом, является наличие горячего, вертикального канала, ведущего в помещение.
Дверца для очистки печи от пепла и золы
Классический вариант печи «Бубафоня» неудобен в очистке от продуктов сгорания топлива. Они спекаются, и на дне образуется налет. Очищать дно от золы через дверцу, вырезанную внизу топливного бака, гораздо удобнее.
Делаем разметку на корпусе бака, вырезаем прямоугольный участок металла болгаркой. К этому металлическому прямоугольнику приваривают петли, чтобы будущая дверца могла открываться и закрываться. Для герметичности периметр дверцы обшивают асбестовым шнуром.

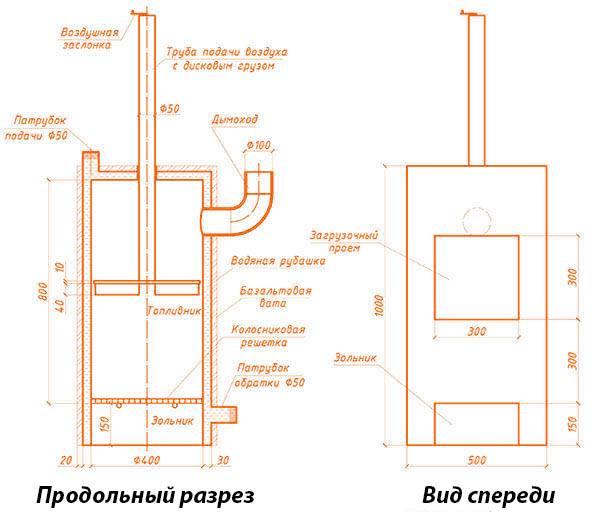

Схема печи с дверцей
Отражатель — эта часть конструкции призвана для защиты деталей печи от перегревания и для правильного распределения тепла.
Фундамент. Металлические элементы печи имеют свойство нагреваться. Для обеспечения противопожарной безопасности готовую к эксплуатации конструкцию «Бубафони» устанавливают на фундамент из огнеупорного кирпича или бетона.
Для устройства фундамента из кирпича готовят прямоугольную яму небольшой глубины, дно отсыпают смесью песка и мелкого щебня, утрамбовывают и проверяют горизонтальность строительным уровнем. После этого готовят цементный раствор и выкладывают два ряда огнеупорного кирпича. Кирпич в первом ряду укладывают «на ребро».
Если вместо кирпича планируется заливка бетоном, то на подушку из песка и щебня устанавливают деревянную опалубку, которую заливают бетоном. А пространство между опалубкой и ямой плотно засыпают песком.
Из чего можно сделать котел Бубафоня
Половина всей конструкции – это котел, который может быть изготовлен из любого материала, подходящей формы и характеристик. Это могут быть следующие предметы.
- Печь бубафоня из газовых баллонов своими руками. Сварочные баллоны – лучшая основа для котла. Достаточно подогнать его по размеру и уже можно использовать. Так как газ находится под давлением, его сдерживают толстые стенки металла, что в печке будет препятствовать прогоранию.
- Старый огнетушитель. Промышленные огнетушители большого объема удобны для изготовления котлов. Несмотря на то, что их диаметр меньше, они способны выдержать термонагрузки.
- Металлическая бочка. Инструкция по изготовлению аналогична предыдущим вариантам. Для подготовки нужно вырезать верх и использовать его в качестве воздухоотвода.
- Труба. Широкая канализационная труба с широкими стенками подойдет для котла. Но для этого требуется самостоятельно вырезать два круга из листовой стали и приварить в качестве дна и крышки.
- Самодельный корпус из листа стали. Котел можно самостоятельно изготовить из стального листа, свернув его в цилиндр и сварив.
Один из простейших конструкций из бочки
Один из самых простых способов сборки — из жестяной бочки. Она имеет тонкие стенки, что способствует снижению КПД и низкой теплоотдаче. Плюсом метода является большой объем загрузки и на одной закладке она может работать более двенадцати часов. Бочки стандартизированный размер. В случае прогорания стенок, ее несложно будет заменить на новую.
Инструкция по сборке :
Нужно снять сварной шов, который крепит крышку. Лучше всего это делать углошлифовальной машинкой, чтобы не допустить образования заусенцев. Чтобы шов был идеально ровный, можно использовать диск с алмазным напылением. Края бочки подбиваются киянкой или молотком. На крышке наоборот — развальцовываются. В результате крышка должна плотно садиться на бочку. В центре просверливается отверстие, предназначенное для установки дымохода. Для распределителя потребуется крышка от аналогичной бочки. При ее отсутствии, можно изготовить деталь из листовой стали. На нижнюю часть привариваются воздухоотводы. Их можно изготовить из отрезков П-образного профиля или швеллера. Это необходимо для повышения производительности печки. Если нужен низкий КПД для малого помещения – этого можно не делать. Поверх трубы горячего воздуха крепится заслонка на оси. Чтобы повысить удобство использования – лучше предусмотреть способ крепления «барашком». На корпусе делается отверстие для патрубка дымоотвода
Важно, чтобы шов был герметичным. Для дополнительного удобства, можно установить экран из цельного металлического листа. Для дополнительного удобства, можно установить экран из цельного металлического листа
Для дополнительного удобства, можно установить экран из цельного металлического листа.
Баллоны и трубы
Печи бубафоня из газового баллона своими руками — актуальны . Принцип изготовления из баллона и трубы аналогичен. Основное отличие в том, что трубу потребуется подготовить. Из листа стали вырезается два круга по диаметру и приварить дно.
Нужно вырезать несколько стальных дисков по диаметру баллона. В каждом и них требуется вырезать небольшой сегмент, чтобы получилось больше, чем полукруг. Внутрь они устанавливаются с помощью сварки
Важно вварить их так, чтобы они располагались зеркально друг другу. Получается многоступенчатая система для подъема воздуха. На уровне первого этажа нужно сделать несколько отверстий в стенке диаметром 5 миллиметров
Конец канала соединяется с выходом патрубка. В середине стенки делается дверца под топку прямоугольной формы. Ниже дверцы монтируется колосниковая решетка
На уровне первого этажа нужно сделать несколько отверстий в стенке диаметром 5 миллиметров. Конец канала соединяется с выходом патрубка. В середине стенки делается дверца под топку прямоугольной формы. Ниже дверцы монтируется колосниковая решетка.
Последовательность изготовления
В качестве примера рассмотрим процесс изготовления печки Бубафоня из газового баллона. Первый этап работы — срезка его верхней части. Позже она понадобится нам в качестве крышки корпуса.
Фото № 1 Старый баллон из под газа – основа пиролизной печи
Второй шаг – изготовление колена-вытяжки. Для этого в боковой части корпуса баллона нужно вырезать отверстие подходящего диаметра. Колено сваривают из уголкового обрезка стальной трубы диаметром 100-120 мм. Для стояка дымохода придется найти более широкую трубу – 120-150 мм. Такой диаметр необходим для улучшения тепловой эффективности котла.
На конце вытяжки нужно приварить переходник для установки дымохода (Фото №2 и №3). Уплотнение перехода «вытяжка-стояк» выполняется шнуровым асбестом на глине или стеклотканью.
Фото №2
Фото №3 Отвод из стальной трубы с переходником
Шаг третий. Привариваем к крышке две ручки и верхний патрубок, который будет направлять движение «поршня». К корпусу печи крепим сваркой стальную полосу. Она создаст бортик, препятствующий сдвигу крышки с корпуса.
В крышке баллона газовой сваркой вырезаем отверстие для установки воздуховодной трубы (внешний диаметр 80-90 мм).
Фото №4 Половина печи готова
Воздуховодная труба может быть не только круглой, но и квадратной. От этого работа буржуйки не ухудшится, зато ее сборка станет проще (фото №5).
Фото №5 Квадратная труба воздухораспределителя
Шаг четвертый – из толстого стального листа (3-4 мм) вырезается «блин» с отверстием посередине, диаметром равным диаметру трубы воздуховода. Зазор между краем пластины воздухораспределителя и стенками баллона должен составлять 1/20 диаметра «блина».
Толщину металла для пластины выбирают в зависимости от размера корпуса котла. Так, для бытового газового баллона диаметром 30 см для изготовления «блина» потребуется пластина толщиной 8-10 мм. Для 200-литровой бочки эта толщина будет меньше (4-6 мм).
Снизу к пластине воздухораспределителя привариваем шесть лопастей. Они необходимы для равномерного горения топлива в нижней камере и полного сгорания пиролизных газов в верхней (фото №6).
Фото №6 Основная деталь печи – воздухораспределитель «поршень» с лопастями
В некоторых конструкциях в центре распределительного узла крепится вторая круглая пластина меньшего размера с небольшим отверстием (3-4 см). Она нужна для того, чтобы между топливом и лопастями оставалось свободное пространство выхода газов, а горящие угли не забивали канал подачи воздуха. Собрав все части печи, остается загрузить ее дровами, установив их вертикально, а сверху на них разложить щепки и бумагу для розжига (фото №7 и №8).
Фото №7 Дымовая труба через уплотнение установлена на патрубок и готова к работе
Фото №8 Печь загружена топливом
Фото №9 Воздухораспределитель устанавливается в корпус
Фото №10 На корпус одевается крышка и котел разжигается через воздуховод при помощи небольшой порции керосина
Если печка будет топиться не сухими, а сырыми дровами, то в конструкцию дымовой трубы нужно внести изменения. Ее следует продлить вниз, сделав колено для сбора конденсата и поставить на нем сливной кран.
Устройство
Конструкция печки Бубафоня сконструирована с учетом быстрого сгорания дров, что непосредственным образом сказывается на принципе ее функционирования.
Процесс горения заключается в следующем:
- Сам процесс горения осуществляется сверху вниз.
- Применяется распределитель воздуха для дожига газов, благодаря которому производится дополнительное тепло. Узел распределения воздуха связан с телескопической трубой. Исходя из того, как тлеет топливо, блин, который располагается на конце, опускается под собственной тяжестью.
- Чистить печку от золы нужно нечасто, удаляют ее через зольник, именно посредством него воздух и поступает в топку.
- Тяга регулируется посредством задвижки на печи. Растапливать печку необходимо на полной тяге, при интенсивном горении. Характерная черта конструкции заключается в том, что дрова поджигаются сверху при разобранном корпусе.
- После разогрева пламени, необходимо поместить распределитель воздуха и надеть верхнюю крышку.
- За счет того, что подача воздуха контролируется, в печи осуществляются процессы газогенерации. Топливо тлеет и в результате образуется большое количество газа, дожиг которого осуществляется в камере полного сгорания.
- Процесс растопки происходит очень быстро, но только в том случае, если длина трубы, которая используется под дымоход, соответствует всем нужным требованиям.
Печь Бубафоня
Печки длительного горения «бубафоня»
Есть много конструкций печей длительного горения. Отличием их устройства является дозированная подача воздуха в топку. Уменьшение его подачи приводит к замедлению окисления и более полному использованию топлива. Регулировка поступления производится через топку и зольник специальными заслонками, то есть — снизу.
Вариант конструкции печи на опилках

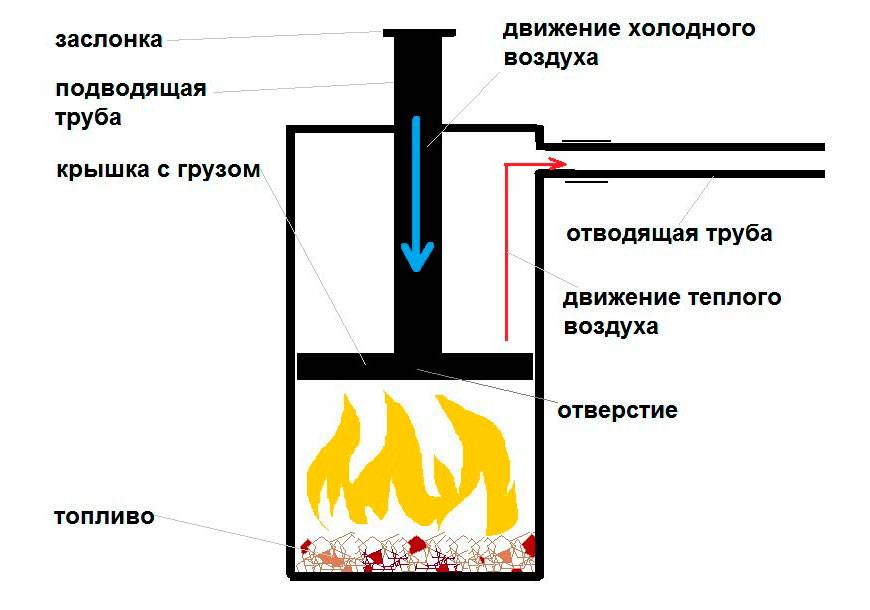

В печи бубафоня воздух подаётся сверху через полый шток. Таким способом достигается эффект постепенного сжигания топлива без прогрева нижерасположенных слоёв. Когда такой тепловой агрегат прогревается до температуры 300 и более градусов, начинается процесс пиролиза древесины. Горючие печные газы поступают в верхнюю часть топки и сгорают там с выделением большого количества тепла. То есть, клетчатка древесины сгорает в нижней части с выделением горючих газов, которые воспламеняются поверх поршня.
Принцип действия печи длительного горения Бубафоня с водогрейной рубашкой и зольником
Область применения
В зависимости от ёмкости печи горение одной закладки топлива может продолжаться от 12 до 24 часов. Это удобно при использовании в системах отопления загородного дома, теплиц, гаражей и производственных помещений.
Достоинства и недостатки теплового агрегата
К достоинствам такой печи можно отнести следующие факторы:
- Простота конструкции, позволяющая изготовить её собственными руками.
Самая простая печь конструкции бубафоня
- Пиролизная печь такой конструкции предоставляет широкие возможности в выборе вида топлива. В ней можно успешно сжигать отходы деревообрабатывающего производства в виде опилок, щепы, мелкой обрези. Такой тепловой агрегат может также работать на торфяных брикетах, низкосортном угле и топливных пиллетах.
- Длительное, до суток время работы. Но это зависит от скорости подачи воздуха и объёмы камеры сгорания.
Однако имеется и ряд существенных недостатков этой конструкции:
- Бубафоня имеет низкий коэффициент полезного действия. Это можно связывать с неравномерностью нагрева корпуса печи, следствием чего является снижение степени теплоотдачи агрегата. Для пиролизных печей усовершенствованных конструкций КПД может достигать 90%.
- Бубафоня классической конструкции неудобна для очистки от остатков горения топлива. Их приходится извлекать через верх. Но этот недостаток легко устраняется устройством дверки в нижней части топливной ёмкости. Дверка должна достаточно плотно закрываться, чтобы минимизировать поступление воздуха через неё.
- Непривлекательность внешнего вида. Печь выглядит грубо и не украшает интерьер при установке в жилом доме.
Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.
Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.
Порядок укладки кирпичей для печи длительного горения с варочной панелью
Расчеты конструктивных элементов печки
При кажущейся простоте печи бубафоня необходимо понимать, что ее размеры играют немаловажную роль
Особое внимание надо уделять соотношению ее диаметра к высоте. Данный показатель варьируется в пределах от 3:1 до 5:1
При этом строго подбирается именно диаметр конструкции, он варьируется в диапазоне 600-800 мм. Почему так строго?
- Если выбрать корпус меньшего диаметра, то внутри агрегата поступающий в зону тления воздух не успеет максимально нагреться и перемешаться с пиролизными газами. Он просто вылетит в дымоход, унося за собой и позиции КПД. При этом в камере дожига не будет образовываться горючая смесь, которая должна сгореть.
- При большом диаметре котла само топливо в основном будет гореть по центру, а края будут сгорать медленно. То есть, внутри зоны тления образуется яма. Получится так, что груз (блин) будет располагаться на краях топливной загрузки, а под ним образуется свободное пространство, которое будет заполняться поступающим воздухом. Топливо просто начнет гореть, и придется забыть о пиролизе, как таковом. Опять снижение КПД. Но, как показывает практика, в данной ситуации чаще всего печь просто затухает.
Так горит топливо в зоне тления под блином
Возвращаемся к толщине стенки. Если изготавливается бубафоня с водяной рубашкой, то данный показатель не должен быть меньше 4 мм. Все дело в том, что через тонкую металлическую стенку тепло тут же перейдет в воду, а вот отводящие газы тут же начнут остывать. При температуре ниже 400С процесс дожига просто невозможен. То есть, газогорючая смесь не будет сгорать, на стенках образуется нагар, внутри дымохода конденсат. И это все является снижением не только КПД, но и срока эксплуатации печки бубафоня.
Печь из бочки с тонкой стенкой
Преимущества и недостатки печи
Простая с виду печка соединяет в себе множество важных достоинств, среди которых нужно обязательно отметить следующие моменты:
- Предельная простота конструкции. Со сборкой бубафони может справиться практически любой желающий.
- Экономичность. В зависимости от объема топливника и качества сырья бубафоня может работать на одной загрузке до нескольких суток.
- Неприхотливость в уходе и обращении. После розжига топлива бубафоню можно на долгое время оставлять без присмотра и уходить по своим делам (но лучше, все-таки, периодически проверять состояние агрегата), а весь уход за печкой сводится к периодической прочистке зольника и дымохода.
- Для сборки бубафони не нужны никакие дорогостоящие и труднодоступные материалы. Будет достаточно бака, крышки, нескольких труб и различных простых металлических изделий.
- Печь прекрасно справляется со своей главной задачей даже в очень сильные морозы.
- Бубафоню можно использовать для обогрева жилого дома, теплицы, гаража, дачного домика и прочих объектов.
- Агрегат характеризуется высоким показателем пожарной безопасности – в его конструкции нет отверстий для выхода открытого пламени.
Несмотря на очевидные плюсы, есть у этой печки и недостатки:
Еще один важный недостаток – не самый привлекательный вид. Если бубафоню использовать в техническом помещении – в гараже, теплице, на даче, то особо беспокоиться не о чем. Как есть, так есть. Ну а если хотите с ее помощью отапливать дом, то придется прятать ее где-то в котельной, подвале, в пристройке. Можно еще ее облагородить. Например, обложить кирпичом. Этим, кстати, вы намного повысите комфортность нахождения рядом с печкой: кирпич погасит большую часть жесткого излучения, смягчит его, и станет своеобразным аккумулятором тепла: кирпич нагреется, а затем, когда печь погаснет, будет, постепенно остывая, отдавать накопленное тепло.
печь бубафоня .
| Печь бубафоня убьет вас / the furnace is deadly dangerous / This oven can kill your family |
|
| ||||||||||
Нажми для просмотра| печь бубафоня за один день |
|
| ||||||||||
Нажми для просмотра| бубафоня, Чистка, Проверка длительности горения |
|
| ||||||||||
Нажми для просмотра| Бубафоня/ Отопление мастерской |
|
| ||||||||||
Нажми для просмотра| Как сделать печь длительного горения, бубафоня из газового баллона |
|
| ||||||||||
Нажми для просмотра| Новая печь “Бубафоня R2D2” |
|
| ||||||||||
Нажми для просмотра| Bubafonya 240 |
|
| ||||||||||
Нажми для просмотра| БУБАФОНЯ -УТОПИЯ ИЛИ ПАНАЦЕЯ? ПЕЧЬ ДЛИТЕЛЬНОГО ГОРЕНИЯ |
|
| ||||||||||
Нажми для просмотра| Печь Бубафоня для гаража, топка на 380мм |
|
| ||||||||||
Нажми для просмотра| Шахтник Бубафоня и Слобожанка |
|
| ||||||||||
Нажми для просмотра| СЕКРЕТНЫЕ) Доработки Распределителя Воздуха (ПОРШНЯ) Котел Верхнего Горения Бубафоня |
|
| ||||||||||
Нажми для просмотра| Абалденная доработка моей Бубафони. Просто супер как стала работать. |
|
| ||||||||||
Нажми для просмотра| Самоделки. Печь Бубафоня. Без прикрас. Опыт использования. Часть 8 |
|
| ||||||||||
Нажми для просмотра| БУБАФОНЯ В ТЕПЛИЦЕ – подача воздуха с улицы (часть 3) |
|
| ||||||||||
Нажми для просмотра| Печь на опилках горение 24 часа на одной загрузке |
|
| ||||||||||
Нажми для просмотра| Бубафоня с водяной рубашкой – полный тест, часть 1 |
|
| ||||||||||
Нажми для просмотра| Печь на сутки / wood-burning stove by the Hot Master’s instructions / large oven for home |
|
| ||||||||||
Нажми для просмотра| Бубафоня на покрышках, отлично горит |
|
| ||||||||||
Нажми для просмотра| Печь ракета жуть / dangerous furnace |
|
| ||||||||||
Нажми для просмотра| Бубафоня без поршня .Возможно ли такое? |
|
| ||||||||||
Нажми для просмотра| Соседи Гады /соседи враги / выбрать соседа можно / как выбрать соседа |
|
| ||||||||||
Нажми для просмотра| Коптильня домашняя убивает / smokehouse will kill your family / smokehouse is harmful |
|
| ||||||||||
Нажми для просмотра| Печь Бубафоня для Умной теплицы |
|
| ||||||||||
Нажми для просмотра| Бубафоня- совершенству нет предела. |
|
| ||||||||||
Нажми для просмотра| Печь Бубафоня из газового баллона. Хозяйство Кулешова В.И. |
|
| ||||||||||
Нажми для просмотра| бубафоня опасна для теплицы! я в шоке! ужас! |
|
| ||||||||||
Нажми для просмотра| 1/2 СамоДельный котёл длительного горения “БубАфоня” из газового баллона. |
|
| ||||||||||
Нажми для просмотра| Как сделать печь Бубафоня! Миф или реальность! |
|
| ||||||||||
Нажми для просмотра| КОТЕЛ БУБАФОНЯ С ВОДЯНОЙ РУБАШКОЙ ЭКВИПТЕХ |
|
| ||||||||||
Нажми для просмотра| Бубафоня раскалилась до красна |
Описание
Печи для дома длительного горения становятся с каждым годом все более популярными. Это обусловлено тем, что твердотопливные котлы стандартного типа неэкономичны в использовании. Кислород беспрепятственно проникает в камеру горения, топливо быстро перегорает, а за топкой приходится постоянно следить. Для дачного домика такая конструкция подходит, а вот для капитального — нет. На смену котлу старого типа приходит современная печь, где топливо не сгорает, а тлеет. Модели применяют не только для отопления частных домов. Простые конструкции прекрасно подходят для обогрева:
- складских помещений;
- саун и бань;
- дачных домов.
По-другому печка длительного горения называется газогенераторной или пиролизной. Она имеет массу преимуществ перед аналогами. Отопительная печь работает в двух режимах:
- горения;
- тления (экономичный режим).
Принцип работы
Печь медленного горения состоит из двух камер. Загрузка дров происходит 1-2 раза в сутки. Принцип работы состоит в процессе газогенерации, что означает — тление. В первом отсеке медленно сжигается топливо, вырабатывая пиролизный газ, который поднимается во вторую камеру и сгорает. Тепло распределяется равномерно, медленно, а корпус печки остается теплым.
В основе отопительного оборудования лежит регулирующий клапан, который перекрывает доступ кислорода в процессе горения, чтобы дать «зеленый свет» тлению. В процессе начнется выделение газов:
- угарного;
- метана;
- водорода.
Попадая во вторую камеру, газ воспламеняется и выделяет тепло. Так работают печи для дома на дровах длительного горения. Изготавливаются такие устройства из различных металлов и сплавов, а самыми качественными являются чугунные изделия. Срок их службы оценивается в 50-70 лет.
Печь с варочной панелью
Организовать отопительный процесс для деревянного дома на основе печи на дровах продолжительного горения возможно, при этом заранее предусматривают место под оборудование
Важно предусмотреть основные правила установки в целях предотвращения пожара:
- Печь должна устанавливаться вдали от стен, предварительно производим их отделку материалом, препятствующим нагреванию.
- Даже если конструкция имеет ножки, покрываем пол пожаробезопасным материалом.
- Вблизи печи запрещено устанавливать легковоспламеняющиеся предметы.
Пиролизный процесс внутри печи на твердом топливе происходит при температуре в 600 градусов.
Отопительные печи длительного горения устанавливают даже в неотапливаемых помещениях. Приехав зимой на дачу, вы быстро обогреете помещение до комфортной температуры, не расходуя большое количество топлива. На это уйдет не более получаса.
Преимущества и недостатки
Дровяные печи длительного горения имеют массу преимуществ, именно поэтому они быстро завоевали рынок. Однако и о минусах не следует забывать. Выбор печи напрямую зависит от возможности установить оборудование и смириться с нюансами эксплуатации. Преимущества таковы:
- высокий КПД печи долгого горения достигает 85%;
- широкий выбор моделей, их компактный размер;
- печки данного типа являются экономичными, топливо расходуется медленно;
- возможность совмещения твёрдого и жидкого видов топлива;
- простота переключения режимов, управления механизмом.
Недостатки помогут перед выбором удостовериться в том, что в вашем доме можно установить подобное оборудование, а процесс эксплуатации не станет проблематичным:
- дымоход для подобной печки необходимо заранее предусмотреть, изогнутые трубы для нее не подходят;
- готовые модели предназначены для одного вида топлива, они не универсальны;
- дымоход такой печки придется часто чистить, поскольку процесс тления предполагает выброс большого числа продуктов сгорания.
Отметим, что экономичный режим тления можно запустить только после прогрева дома до оптимальной температуры. Тем, кто хочет установить данный отопительный прибор дома, придется выбрать готовую модель из тех, что представлены на рынке. Однако некоторые «самоделки» настолько хорошо выполнены, что могут посоревноваться в экономичности с заводскими печами.

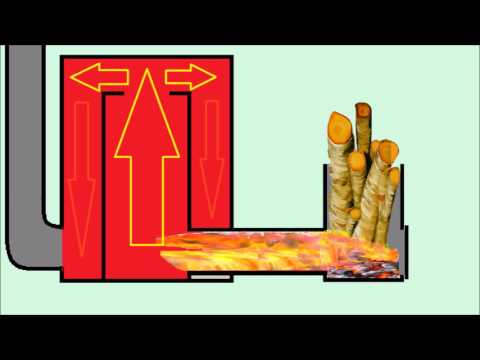

Внутреннее устройство печи
Поговорим о том, как сделать печь длительного горения своими руками. При наличии на руках схемы и необходимых материалов, каждый сумеет собрать отопительное оборудование.
Пошаговая инструкция изготовления
Процесс изготовления печи состоит из нескольких этапов. Основные действия – это резка и сварка металла.
Инструменты и материалы
Основа всей печи и главная деталь – это цилиндрический корпус. Поэтому прежде всего нужно найти материал для его изготовления.
Самый популярный и доступный вариант – бочка емкостью 200 л. Но лучше использовать пустой газовый баллон. Его преимущества – обтекаемая форма, которая будет способствовать лучшей циркуляции газов и достаточная толщина стенок (3 мм). Но у него также есть недостаток – маленький объем. Первый вариант для теплиц предпочтительнее, поскольку может гореть на одной закладке целые сутки.
Также понадобится следующий набор:
- Металлические заготовки для ножек. Можно обойтись без них, особенно при установке печи в теплице.
- Обрезки арматуры для ручек на корпусе и крышке. Это поможет в переноске печи и ее обслуживании.
- Листовая сталь для поршня.
- Трубы для дымохода и воздуховода. Диаметр воздуховода – 85 – 100 мм, длина на 150 мм превышающая высоту корпуса. Дымоход диаметром около 150 мм. Минимальная длина трубы должна быть равна поперечному сечению корпуса.
- Металлопрофиль – швеллер.
- Молоток.
- Тиски.
- Сварочный аппарат.
- УШМ с дисками по металлу.
- Рулетка и маркер для нанесения разметки.
Необходимые расчеты
Отношение величины внутреннего диаметра корпуса к высоте – определяющие расчеты в изготовлении печи. Оно должно быть от 3 – 5 к одному.
Оптимальный диаметр корпуса – 30 – 80 см. Размеры менее 30 см не целесообразны. Тогда окислитель будет быстро проходить через камеру сгорания, и не вступит в реакцию с топливом. КПД печи будет минимальным, теплоотдача неравномерной.
Не стоит также выбирать диаметр корпуса более 80 см. В этом случае горение будет неравномерным: по краям слишком медленно, а в центре чрезмерно быстро. В результате топливо выгорит посередине и поршень провалится. Печь потухнет.
Остальные величины рассчитывают следующим образом:
- Толщина стенок. Оптимален стальной корпус толщиной 4 – 5 мм. Более тонкие стенки сократят срок службы печи и уменьшат время работы на одной закладке топлива.
- Размер диска поршня – вычисляется по формуле d =D -2*H. Величина зазора – 0,05*D.
- Высота ребер на диске поршня. Эмпирически для диаметров корпуса печи от 60 до 80 сантиметров это число принимаем равным 0.1*D. Для печи меньшего размера используйте простую пропорцию: при D 0=30 см h 0=4 см. Пример расчета по пропорции. Внутренний диаметр баллона 40 см. Необходимую высоту швеллеров считаем так: h=D*h0/D0=4*40/30=5,3 см
- Толщина блина поршня. Данный параметр обратно пропорционален внутреннему диаметру корпуса. Нужно чтобы поршень с оптимальной силой давил на слой топлива. При слабом давлении снизится коэффициент обратного действия печи и возникнет риск обратного возгорания котла с последующим выходом дыма через воздуховод. Тяжелый блин не оставит достаточной воздушной прослойки и печь погаснет.
- Диаметр дымохода. Наименьшая величина площади трубы вычисляется исходя из максимального энерговыделения топлива в час. S(см2) =1.75*Е(кВт/час). Где Е=m*q где m – масса топлива, которую можно узнать, умножив максимальный объем закладки V=Hf*(*D2/4) на ее плотность. Коэффициент q, в свою очередь, это удельная энергия сгорания единицы объема топлива в час.
Данные для расчетов приведены в таблице:
| Вид топлива | Плотность закладки (кг/дм3) | Энерговыделение (кВт/ч) |
| Осиновые или березовые дрова | 0,143 | 2,82 |
| Опилки | 0,137 | 3,20 |
| Брикеты из ольхи | 0,285 | 3,50 |
| Уголь | 0,400 | 4,85 |
| Торф | 0,340 | 2,36 |
