Принцип работы печи на отработке
По принципу работы печь на отработанном масле является пиролизной. Под действием температуры сложные азотно-углеродные цепочки масляных молекул вначале расщепляются на элементарные химические элементы, затем окисляются кислородом воздуха, и наконец – охлаждаются, попутно преобразовываясь в совершенно безвредный азот и водяной пар.
Конструкция печи должна строго соответствовать проекту
Несмотря на то, что конструкция печи чуть сложнее устройства кастрюли, в ней происходят очень непростые процессы и нарушение условий их протекания легко может привести к появлению очень опасных окислов азота, известных под названием веселящий газ.
Если все размеры и форма печки выдержаны правильно – сгорание топлива будет очень эффективным и чистить дымоход от сажи и копоти почти не придется.
Конструктивно печка включает три основных зоны:
- зона горения паров кипящего масла;
- зона высокотемпературного горения продуктов пиролиза;
- камера дожигания горючих соединений и понижающего температурного скачка.
Для более глубокого понимания работы, рассмотрим проверенную и очень распространенную конструкцию простой самодельной печки.
Принцип работы печи на отработанном масле
Нижняя камера представляет собой плоскую емкость с налитым маслом. После выхода печки в рабочий режим верхний слой масла закипает, получившийся пар загорается. В зоне горения образуется множество турбулентных потоков, которые играют роль дросселя, мешая свободному поступлению горящей смеси во вторую зону. Получается саморегулирование. Кроме того, под действием силы Кориолиса, именно турбулентные потоки закручивают горящие газы в вихревой поток, играющий решающую роль в последующих физических процессах.
Воздух, необходимый для горения масла, поступает через отверстие с заслонкой. Открыванием заслонки можно регулировать скорость сгорания и тепловую мощность печки. При полном закрывании заслонки печь постепенно затухнет.
Закрутившись в жгут, горящие масляные пары попадают во вторую зону, где происходит их высокотемпературное дожигание. Камера представляет собой трубу, определенного диаметра и высоты. Для практически неограниченного доступа воздуха в трубе делается множество отверстий. Вращающиеся газы активно перемешиваются с кислородом, процесс окисления проходит очень бурно и температура данной зоны легко может подняться до 800-900 и выше градусов. При такой температуре активность азота превышает активность кислорода и в верхней части второй зоны образуется большое количество вредных азотных и углеродных окислов.
Верхняя камера печки на отработке выполняет сразу две функции. Во-первых, там происходит окончательное кислородное дожигание несгоревших пиролизных остатков. Во-вторых, особая конструкция верхней камеры обеспечивает понижающий температурный скачок, во время которого азот теряет свою активность и снова вытесняется кислородом. В результате на выходе печки получается совершенно безвредный газообразный азот, горячий водяной пар и твердые частицы оксида углерода, выводящиеся в дымоход и частично оседающие на его стенках в виде сажи.
Чтобы все процессы происходили в строгом соответствии с теорией, а продукты сгорания не представляли опасности – лучше всего воспользоваться готовыми чертежами проверенной конструкции, эффективность и безопасность которой подтверждена не одним десятком энтузиастов.
Сборка печи
1. Размеры печи могут быть произвольными. Однако ее мощность напрямую зависит от объема камеры для масла (он может составлять от 10 до 30 л). С помощью стандартной буржуйки на отработке размером 750×350×500 мм вполне можно протопить помещение размером 120 куб. м.
2. Для изготовления нижней камеры можно взять металл 4 мм. Толщина металла для верхней камеры, нагревающейся сильней, 6 мм .
3. Верхняя вторая камера обычно по размеру совпадает с нижней или может быть чуть больше. Не следует делать ее слишком объемной – в просторной камере нагретый газ будет слишком быстро остывать.
Совет. Для упрощения чистки емкости для масла первую камеру можно сделать выдвижной .
4. Для нормального функционирования устройства требуется подача воздуха в обе камеры. Для этой цели в первой из них предусматривается регулирующая заслонка. которая остается открытой при розжиге и перекрывается сразу же после закипания отработки.
5. В качестве регулятора воздуха можно использовать и отверстие для заливки масла. В таком случае на нем предусматривается задвижка.
Отверстие для заливки масла может служит и регулятором подачи воздуха
Важно! Так как камера для масла требует регулярной очистки, ее делают разборной. Нижняя камера должна быть разборной
Нижняя камера должна быть разборной
6. Подача воздуха во вторую камеру осуществляется через перфорацию в трубе. Стандартная длина такой трубы 35-65 см, диаметр от 100 мм. Отверстия размером 12-16 мм в ней располагаются через каждые 7-10 см. Вместо трубы можно использовать и небольшой газовый баллон.

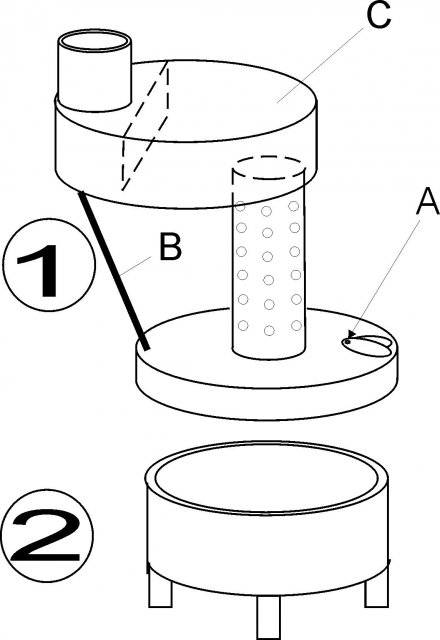

Схема печи на отработке
7. Для обеспечения достаточной циркуляции нагретого воздуха буржуйка устанавливается на ножках. Так как полы в подсобных помещениях чаще всего неровные, лучше предусмотреть регулировку длины каждой ножки. Для этого они прикручиваются на болты к нижней камере.
8. Вес этой печи небольшой (от 30 кг), поэтому во избежание ее опрокидывания в нижней части подставки лучше сделать отверстия для прикручивания их к полу.
9. В качестве подставки вместо ножек можно использовать и кирпичи. Но, так как такая буржуйка является пожароопасным устройством, следует предусмотреть ее надежное крепление.
Монтаж печи, работающей на отработанном масле
Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.
Среди важных аспектов, касающихся конструкции можно выделить следующие:
- внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
- толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
- длина горелки должна быть больше значения ее диаметра;
- оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
- трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
- дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
- допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).
Что потребуется для работы
- чертеж;
- сварочный аппарат и электроды;
- болгарка, отрезные круги для металла, напильник, наждачная бумага;
- стальные уголки или арматура;
- набор сверл и дрель;
- стальные листы толщиной 4 и 6 мм;
- трубы для дымохода и горелки;
- молоток;
- рулетка и уровень.
Подготовка и сборка печи (чертеж)
- Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
- Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
- Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
- Производим сборку верхнего резервуара (привариваем стенки к донышку).
- Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
- На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
- Проверяем размеры деталей. Монтируем уплотнительное кольцо.
- Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
- Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.
Создание печи на отработанном масле своими руками — видео урок
Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.
- Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
- Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
- В верхнем баке устанавливаем перегородку.
- Привариваем патрубок, который будем подключать к дымоходу.
Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.
На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.
Особенности устройства печки
Конструкция печи не намного сложнее обычной буржуйки.
Прибор включает следующие основные элементы:
- нижнюю камеру для топлива;
- перфорированную трубу;
- верхнюю камеру;
- дымоход.
Понадобятся также вспомогательные детали, такие как защитная насадка для дымохода, устройство для безопасной дозаправки, укрепляющий пояс и т.п. Отработанное масло заливают в нижнюю камеру и поджигают. Здесь оно сгорает частично при относительно невысокой температуре.
Затем разогретые пары масла и газы от его сгорания поднимаются вверх по перфорированной трубе. Здесь они насыщаются кислородом и поступают в верхнюю емкость. Во время дожига такое топливо дает много тепла. Обязательно делают вертикальный дымоход.
Отработанное масло – это очень дешевый вид топлива, а для автомастерских и совсем бесплатный.
Масляная печка на отработке сжигает топливо максимально безопасным способом. Если поджечь отработанное масло, налитое в какую-нибудь емкость, оно будет чадить и коптить, рождая адские ароматы и заполняя обогреваемые помещения едким и далеко не безопасным дымом. Да и тепла от такого горения будет образовываться очень мало. Печь на отработанном масле, обладая продуманной конструкцией, сжигает топливо так, что оно не образует копоти.
В зависимости от конструкции печи и ее размеров, она может обогревать площадь до 500 кв. м. и даже больше. Расход масла мизерный – он составляет от 0,5 до 5 л/час, в зависимости от мощности агрегата. Температура горения достигает 400-500 градусов. Средняя высота дымохода – от 4 до 5 метров. Печки могут работать как на чистом, так и на загрязненном топливе. Полученное тепло может использоваться в самых разных целях:
- Для прямого обогрева помещений за счет образуемого тепла;
- Для приготовления пищи (подходят лишь некоторые модели);
- Для работы в составе систем водяного отопления.
Таким образом, печь на отработке – это довольно универсальный отопитель, обладающий простым устройством, высокой эффективностью и дешевизной.
На фото заводская печь Тепламос НТ-612, работающая на отработанном масле.
Прежде чем мы расскажем, как сделать печь на отработке своими руками, рассмотрим несколько моделей печей заводской сборки. Типичный пример – печь Тепламос НТ-612. Это типичный капельный безвентиляторный обогреватель, ориентированный на использование в гаражах, мастерских, ангарах и прочих нежилых и технических помещениях. Мощность прибора варьируется от 5 до 15 кВт, расход топлива – от 0,5 до 1,5 л/час.
Тепламос НТ-612 относится к печам закрытого типа. В ней присутствуют дымоход и труба для подачи воздуха. Сгорание горючего происходит во внутренней камере. Для того чтобы печь вышла на рабочий режим, ее необходимо разогреть с помощью небольшого количества дизтоплива, налитого в специальную чашу. После сгорания топлива мы получаем готовую к заправке и дальнейшей работе печку – открываем подачу отработки и поджигаем ее.
Мини-печь на отработке типа «буржуйка» проста как спичечный коробок. Она изготавливается из листового железа и характеризуется универсальностью – она отапливает нежилые помещения и позволяет готовить еду (на поверхность камеры дожигания помещаются небольшие кастрюли, сковородки и чайники). Мощность подобных агрегатов варьируется в самых широких пределах. Работает оборудование на основе пиролиза.
Жар МС-25 может работать как на отработанном масле, так и на солярке.
Рассмотрим более солидную печь – это теплогенератор Жар МС-25. Агрегат может работать как на отработанном масле, так и на солярке. Для его работы необходима электроэнергия, питающая встроенный вентилятор. Тепловая мощность аппарата составляет 25-50 кВт, что позволяет ему обогревать площадь до 500 кв. м.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Преимущества и недостатки устройства
Средние показатели при заливке отработанного масла МГ-10 в печь весом 28 кг и габаритами 70х30х50 см таковы:
- Дымоход должен быть не меньше четырех метров.
- В дымоходе не должно быть горизонтальных поверхностей, это не так просто сделать.
- Чистить устройство при активном использовании придется раз в неделю.
Первый плюс – ее легко смастерить даже своими руками, для этого понадобится схема, представленная выше. Такая чудо печь довольно-таки экономична и экологична (ведь нет ни выбросов дыма, ни копоти). Главное преимущество в том, что она использует для своей работы отходы, отработанное масло, которое по идее должно утилизироваться.
Поломка устройства практически невозможна, ведь его части соединены сваркой, в системе нет сложных элементов, например форсунки, капельницы. В отличие от других некоторых отопителей, работает оно при любой температуре. Еще один момент: конструкция печи позволяет подключить к ней отопительную систему.
Температура в печке может регулироваться, на такой системе можно готовить пищу (просто поставьте посуду на верхнюю часть конструкции). Мобильность – еще одно достоинство, агрегат быстро разбирается, его перевозка не доставляет проблем. Пожаробезопасность – еще один плюс: так как печь сжигает только пары топлива, огонь не перерастет в пламя.
Арсений Петрович Дмитриенко
Выбор материалов для строительства печи
Выбор материалов для строительства печи на отработке является ключевым этапом, который влияет на её долговечность, функциональность и безопасность.
Кирпич
Кирпич является одним из наиболее популярных материалов для строительства печей на отработке. Он обладает высокой тепловой инерцией и долговечностью, что позволяет использовать печь в течение многих лет. Однако, использование кирпича требует определенных навыков и опыта в строительстве.
Металл
Металлическая печь на отработке является более простым и дешевым вариантом, чем печь из кирпича. Она обладает низкой тепловой инерцией, что позволяет быстро нагревать помещение. Однако, металлическая печь может иметь ограниченный срок эксплуатации и может требовать регулярного технического обслуживания.
Керамические блоки
Керамические блоки являются относительно новым материалом для строительства печей на отработке. Они обладают высокой тепловой инерцией и хорошей термоизоляцией, что позволяет использовать печь в течение долгого времени. Керамические блоки также обеспечивают быстрое нагревание помещения и могут быть использованы как для внутренней, так и для наружной укладки.
Разновидности самодельных чудо-печек – есть из чего выбрать
Домашний умелец теоретически может собственноручно сделать один из следующих вариантов отопительного прибора на отработанном масле:
- Печку из старого газового баллона либо стали в листах.
- Аппарат с дополнительным наддувом.
- Печь, в которую отработка подается по каплям.
Проще всего сделать агрегат из газового баллона, из больших по сечению металлических труб, толстого листового металла. Немного больше труда потребуется вложить для создания печи с дополнительным наддувом воздуха. В этом случае нужно будет смонтировать на конструкцию вентилятор. Причем он необходим для подачи основного воздушного потока на второй отсек, где сгорает воздух и пары топлива.
Печка из старых баллонов
Вентилятор поддерживает горение смеси на должном уровне эффективности и, кроме того, обеспечивает быстрое и равномерное распределение по всему помещению выработанного тепла. Такие конструкции хороши для гаража, когда требуется максимально оперативно нагреть его.
Печи с капельной подачей горючего сделать самому достаточно сложно. Вам понадобятся профессионально разработанные чертежи (найти их можно в интернете либо в специализированной литературе) и определенные знания в вопросах изготовления отопительных агрегатов на отработанном масле. Зато, если все получится, в вашем распоряжении будет очень экономный, компактный и по-настоящему функциональный чудо-аппарат для отопления гаража, оранжереи, другого помещения.
Топливо
Печи на отработке функционируют на таких видах технических масел, как машинное или трансмиссионное. После использования эти продукты превращаются в вязкое чёрное вещество, подлежащее утилизации.
Многие предприятия отдают отработку по низким ценам, поэтому даже большая по объёму закупка продукта обойдётся недорого.
Владельцы собственной машины или другой техники тоже часто используют оставшееся отработанное масло для отопления. Подойдёт также мазут и различные смазочные материалы. Расход горючего не превышает 1—2 л в час, а получаемая мощность равна силе электрического нагревателя.
Виды самодельных печек на отработке
Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:
- Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
- Капельная печь на отработанном масле с закрытым дожигателем;
- Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.
Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.
Устройство и недостатки буржуйки открытого типа

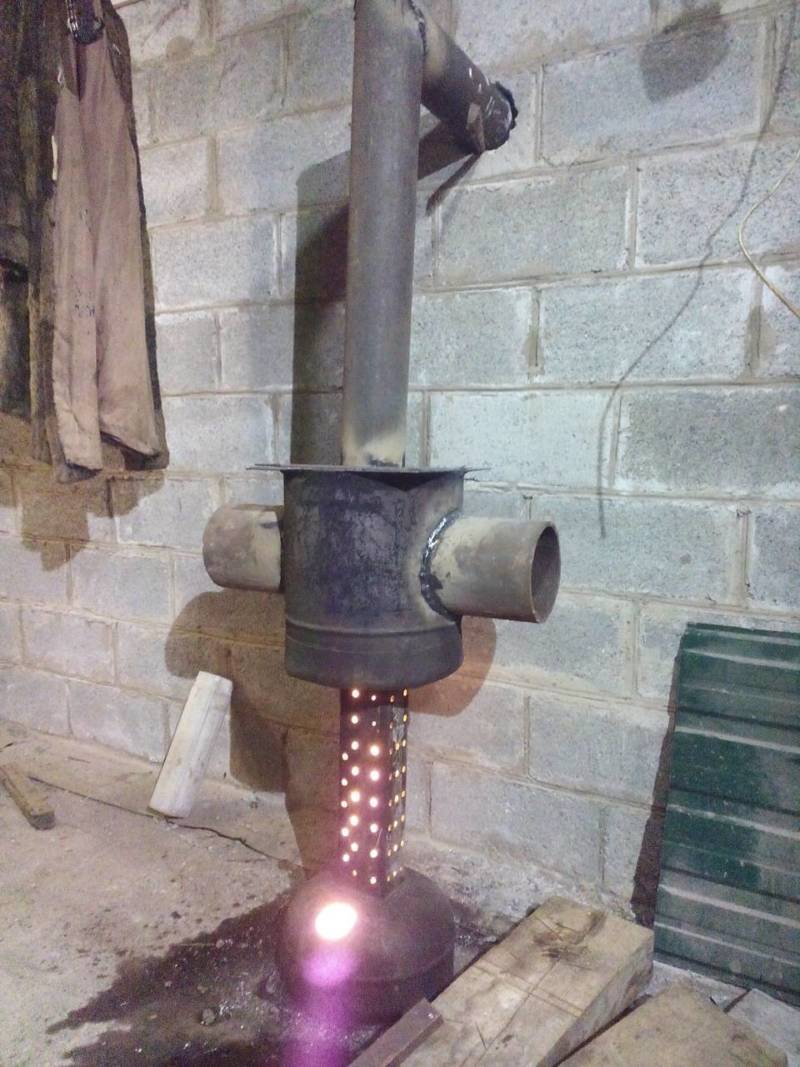

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.
Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.
Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:
- для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
- вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
- высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
- неразъемный корпус тяжело чистить от сажи.

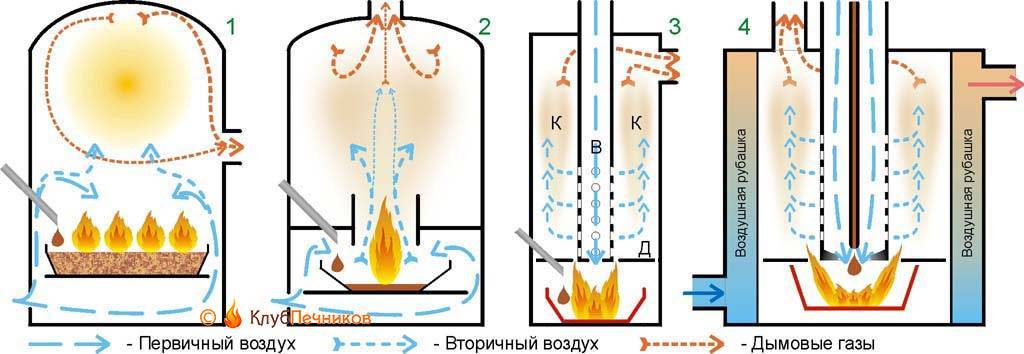

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки
Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.
Плюсы и минусы капельницы
Кардинальное отличие этой печи заключается в следующем:
- перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
- топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
- для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

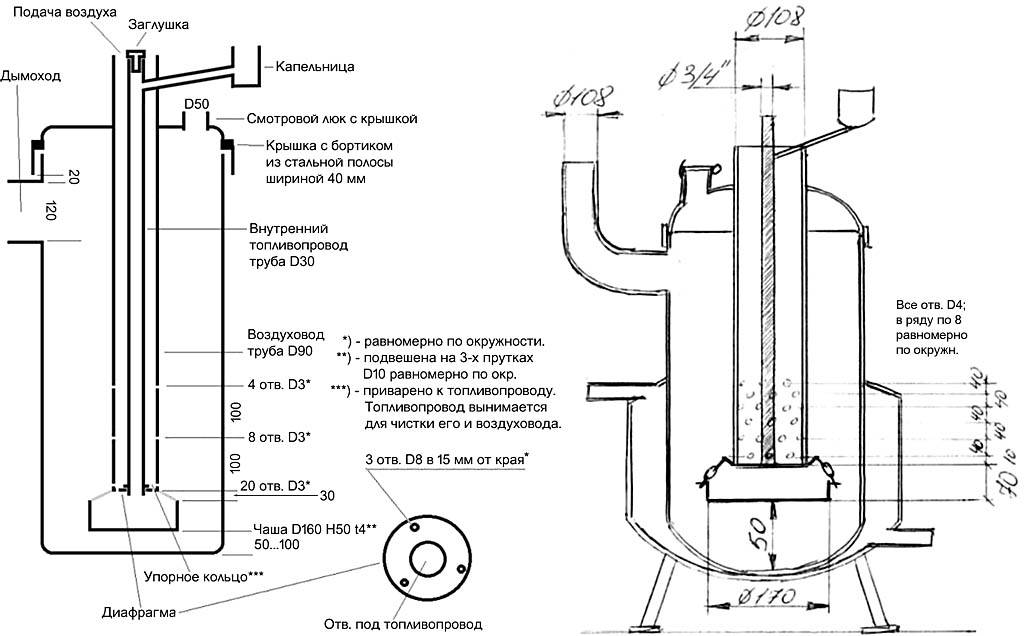

Схема капельницы с нижней подачей горючего из топливного бака самотеком
Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки
Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:
- Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
- Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
- Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
- Топливоподача и мощность агрегата поддается регулировке.
- Нетребовательность к высоте дымохода и удобство очистки.

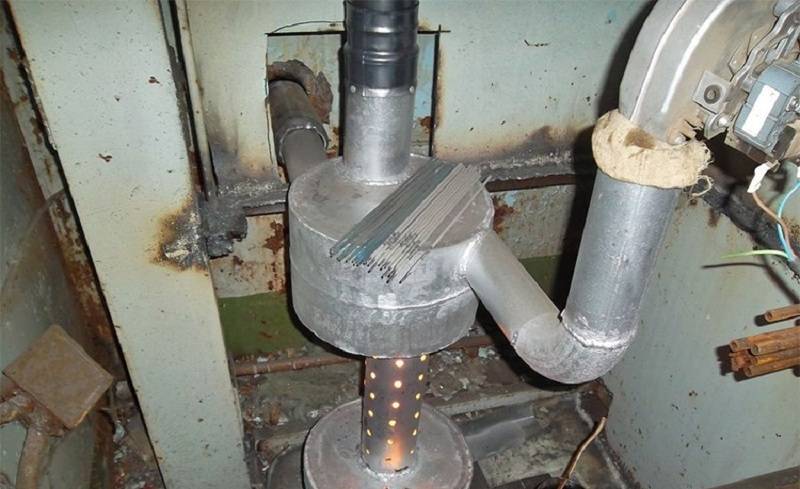

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
Какую плитку положить на печку?
При выборе плитки для облицовки печки важно учитывать несколько факторов. Во-первых, плитка должна быть огнеупорной и выдерживать высокие температуры
Обычно для этих целей используются специальные огнеупорные керамические плитки, которые могут выдерживать температуру до 1200 градусов Цельсия
Во-первых, плитка должна быть огнеупорной и выдерживать высокие температуры. Обычно для этих целей используются специальные огнеупорные керамические плитки, которые могут выдерживать температуру до 1200 градусов Цельсия.
Во-вторых, плитка должна быть прочной и не бояться резких перепадов температур
Это особенно важно при использовании печки в зимнее время, когда она нагревается до высокой температуры, а затем остывает
В-третьих, для плитки, которую будут использовать для облицовки печки, нужна повышенная степень защиты от влаги. Ведь печка будет нагреваться и остывать, что может привести к появлению конденсата и попаданию влаги на поверхность плитки.
Следует отметить, что выбор плитки для облицовки печки также зависит от эстетических предпочтений. Вы можете выбрать плитку различных размеров, цветов и фактур, которая будет соответствовать общему дизайну вашего интерьера.
Правила безопасности при пользовании печкой
Учитывая высокую открытость пламени и высокую температуру нагрева – печка на отработке является источником повышенной опасности. Поэтому углекислый огнетушитель возле нее – не прихоть пожарного инспектора, а жизненная необходимость.
Для разжигания печи поверх масла наливается немного легковоспламеняющейся жидкости, например растворителя или бензина. Наливается совсем немного – чтобы начального пламени хватило для появления паров масла.
Печь на отработке в системе отопления дачи
Очень важно исключить попадание воды в кипящее масло. К чему это приведет, легко понять, вспомнив, что происходит, если на сковородку с раскаленным маслом случайно попадет капля воды
Источником воды может стать кастрюля или чайник на печке, скопившийся на внутренних поверхностях в холодное время иней или конденсат. Не рекомендуется наливать вместо масла другие горючие жидкости неизвестного происхождения.

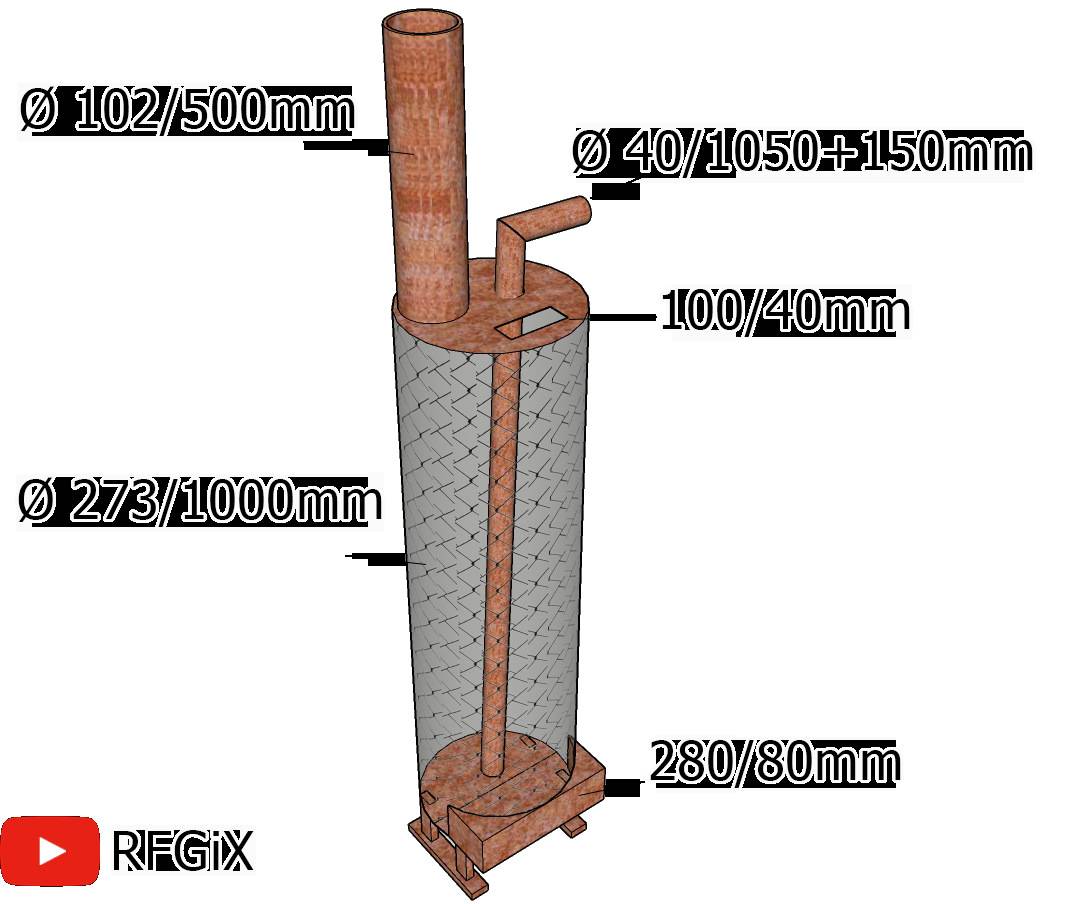

Печь на отработке из трубы собственными руками
Легче всего корпус для печи сделать из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочтите: “Как выполнить печь на отработке из баллона с газом – доктрина и практика”). Такой аппарат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не получится, так как вследствии нарушение теплового режима котел начнет чадить, а это довольно страшно.
Сначала нам необходимо создать корпус – выполняется это в этой очередности:
- Берем трубу сечением 21 см с толщиной стены 1 см и высотой 78 см.
- Для производства дна берем сталь листового типа толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
- Дальше к дну приваривают ножки, которые можно сделать из болтов.
- Сейчас необходимо выполнить смотровое окно, которое располагают на расстоянии 8 см от дна. Оно нужно для наблюдения за разгоранием чаши на старте. Размеры окна формируют если исходить из собственных желаний. Дверку делают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы створка закрывалась плотно, по ее периметру ложится асбестовый шнур.
- Трубу для отвода дыма сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с другой стороны корпуса, в 7-10 см от верха.
- Берем кусочек металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
- По краешку круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
- В самом центре крышки проделываем отверстие сечением 8,9 см, а с боковой стороны прорезаем отверстие диаметром 1,8 см. Второе отверстие нужно для получения добавочного смотрового окна. Для него нужна крышка, которая считается так же и клапаном предохранения.

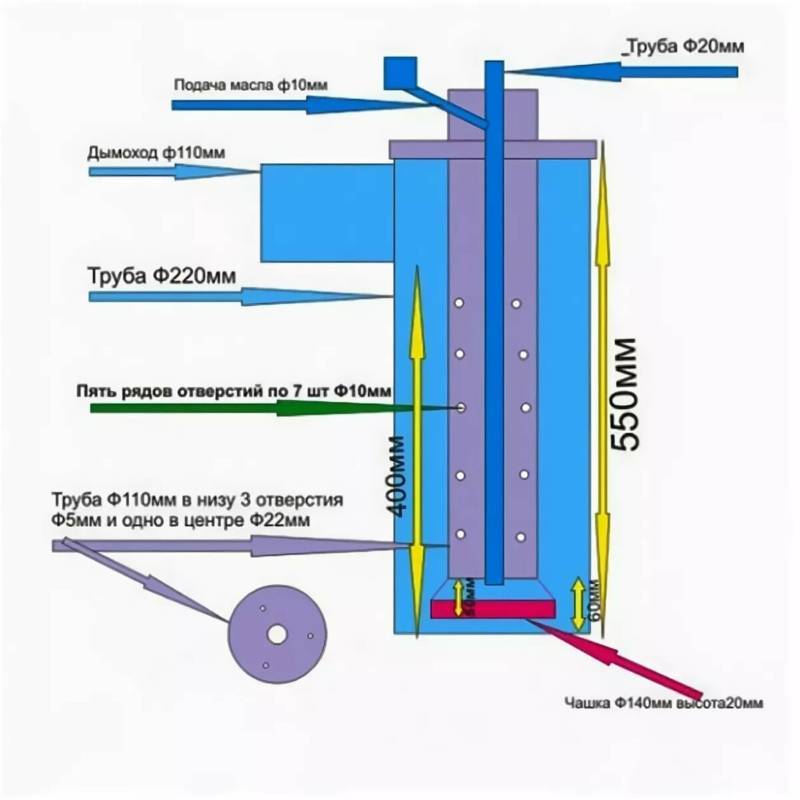

Сейчас, для печи на отработке с наддувом следует приготовить трубу для перевозки воздуха и топлива:
- Понадобится труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
- Просверливаем 9 отверстий по окружности, при этом от края необходимо отойти 5 см, а их диаметр должен составлять 0,5 см.
- Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
- Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
- С такой же стороны по краешку выполняют 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого воспользуйтесь угловой шлифмашиной.
- С противоположного торца трубы, отступив от края 0,5-0,7 см, создаем отверстие сечением 1 см.
- В подготовленное отверстие заводим трубу топливоподачи. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она обязана быть в одном уровне с трубой для воздушной подачи. Ее изгиб и длина определяются размещением емкости для топлива.
- Труба для воздушной подачи и топлива варится к крышке. Ее необходимо выставить поэтому, чтобы от нее до основания корпуса оставалось 12 см.
Настало время для печки на отработке с наддувом выполнить чашу для топлива:
- В первую очередь берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусочек длиной 3 см.
- Сейчас из 2 миллиметровой стали листовой вырезаем круг диаметром 21,9 см.
- Приварив ее к куску трубы, получаем чашу, в которую станем подавать горючее.
Начнем собирать гаражную печь на отработке:
- Отступаем от дна корпуса 7 см и собираем изнутри него чашу.
- Собираем крышку одновременно с устройством для топливоподачи.
- Устанавливаем дымотвод на дымовой отрезок трубы. Дымотвод обязан быть размещен строго в вертикальном положении, даже небольшие уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплять.
Как только поставлена масляная распылительное устройство для печки и маслоблок, переходят к испытаниям. Вначале в чашу укладывают определенное количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага почти что догорит.
С учетом топливного расхода 1-1,5 литра в час, можно будет отопить до 150 метров квадратных помещения.
Достоинства и недостатки
Как видите, в устройстве печи, работающей на отработке, действительно нет ни чего сложного.
- Простота конструкции – обладая набором инструментов, сварочным аппаратом и умением работать руками, печку можно без труда собрать своими руками;
- Универсальность – оборудование может использоваться для обогрева помещений и гаражей, а также для приготовления пищи;
- Дешевизна в эксплуатации – благодаря низкой стоимости печного топлива, эксплуатация подобных печей не приведет к большим расходам (в некоторых случаях горючее можно доставать абсолютно бесплатно или по дешевке);
- Возможность работы на любых типах масел – от трансмиссионного до обычного растительного (подсолнечного, если не жалко жечь этот продукт);
- Минимальное количество вредных выбросов – тут все зависит от выхода на рабочий режим и температуры сгорания.
Нужно регулярно чистить дымоход, чтобы он не забился окончательно.
- Печи на отработке должны эксплуатироваться в проветриваемых помещениях. В противном случае есть риск отравления продуктами разложения топлива и продуктами его горения;
- Повышенные требования к дымоходам – для работы печи на отработке нужен хороший дымоход высотой около 5 метров. Он должен выдерживать высокие температуры. Причем использование излишне высокого дымохода недопустимо – иначе устройству будет трудно выйти на рабочий режим;
- При горении отработанного масла образуется сажа – оборудование нуждается в регулярной чистке. Кроме того, топливо сгорает не полностью, поэтому его остатки нужно будет удалять.
Несмотря на довольно серьезные недостатки и ограниченность сферы применения, печи на отработке продолжают оставаться довольно популярным оборудованием.
