Печка на отработанном масле: масляное отопление своими руками, отопитель и обогреватель, котел в мазуте, как сделать

Нюансы изготовления своими руками

Сложности в изготовлении для новичка зависят от самой конструкции котла. Схема узла утилизации топлива предусматривает наличие 2 частей: испарительного отсека и камеры сгорания.

Из емкости с запасом масла отработка самотеком либо при помощи насоса направляется в нижнюю часть устройства – испарительную. Здесь она согревается до температуры испарения жидкости.

Пары самостоятельно, по законам физики, перемещаются в верхнюю часть сооружения. В этой камере происходит их смешивание с атмосферным кислородом, поступающим по воздуховоду под давлением либо естественным путем.

Пары масла смешиваются с атмосферным кислородом.

Масляно-воздушная взвесь сгорает с образованием газообразных продуктов и выделением тепла. Дым с примесями и несгоревшими частицами удаляется по воздуховоду. Полученные калории используют для поддержания планируемых температур в помещении.

Основные сложности при изготовлении отопительного прибора:

соблюдение герметичности емкости хранения и путей подачи масла, обладающего повышенной текучестью;
необходимость исключить прямой контакт с корпусом камеры сгорания из-за высокой температуры стенок;
прокладка трассы воздуховодов, по которым отводятся ядовитые газы.

Указанные нюансы учитывают на стадии планирования.

Виды котлов для отопления на отработке

Масляное отопление дома может использовать несколько видов котлов – в зависимости от целей их применения: отопительные, водогрейные и бытовые. Отопительные котлы рекомендуется ставить не в жилых помещениях, а в специальных пристройках. Хоть в котлах и стоят современные фильтры, но все равно в процессе функционирования они могут выделять запах машинного масла. Внутри отопительных котлов стоит «обогревочный» узел с водяной трубой и помпой – последняя может работать не только от электросети, но и от энергии самого устройства. Благодаря помпе отопление на масле получает циркуляцию воды в системе.

Составные части котла на отработанном масле

Принцип работы таких котлов основан на том, что сгорает смесь паров отработанных масел и воздуха, который подается вентилятором компрессорного принципа. Силу огня можно регулировать обычным шлангом с клапаном. Вентилятор – это единственная подвижная составляющая котла, поэтому вентилятор может со временем сломаться. Но в целом, котел очень редко потребует ремонта. Поломка может произойти, только если плохо обслуживать котел или использовать грязное масло.

И принцип работы такие котлы используют платформенный: котел обогревает плоскость, куда установлена емкость с водой. На выходе из резервуара ставится маленький насос, он служит для регулирования давления системе. Отметим, что изменять температуру воды будет трудно, в резервуаре она может составлять 80-100 градусов по Цельсию. Обычно система отопления на отработанном масле с целью нагрева воды применяет резервуары на 60-140 литров. Нагревается вода примерно за 2 часа, а это – в 2 раза меньше, чем в обычном бойлере.

Котел-бойлер на отработанном масле

Водогрейный котел имеет два режима нагревания – быстрый (для воды, которую только что набрали или которая остыла) и поддержки температуры (отопление отработанным маслом – в режиме «фитиль», так потребляется много топлива, а если резервуар с водой маленький, то могут возникнуть выбросы чадного газа, для отведения которого нужно сделать дополнительный дымоход).

Еще один подвид – это бытовые котлы. Они являются многофункциональными агрегатами.Обычно такие котлы осуществляют отопление загородного дома отработанным маслом в тех домах, которые не имеют водяной системы отопления. В таких устройствах есть система очищения газов, которая делает котел практически работающим без дыма. Расход такого материала, как трансформаторное масло в системе отопления, очень низкий, если сравнивать с предыдущими подвидами.

Бытовой котел на отработке

Основное достоинство такого устройства – это его мобильность. Такой котел можно транспортировать даже в багажнике легкового авто. Кроме того, в такое отопление на отработке своими руками можно подсоединить горелку, бойлер, обогреватель и т.д. Также бытовой котел можно использовать даже на природе при поездках – он может выполнять функции плиты для приготовления пищи, обогревателя, нагревательного элемента. Самое главное в данном случае – это обеспечение необходимой для монтажа пожаробезопасной площади или углубления в земле на 30 см.

Меры безопасности

При эксплуатации печей и котлов, работающих на масляной отработке, следует помнить, что они являются объектами повышенной пожарной опасности в той же мере, как и любые другие отопительные агрегаты на жидком топливе.

Во избежание неконтролируемого возгорания в помещении, где работает печь, необходимо соблюдение следующих правил:

применять следует только тот вид топлива, на который рассчитан используемый агрегат;
применяемое топливо не должно содержать воду, что чревато резким её закипанием в камере сгорания с последующим выбросом пара с горящим маслом;
условия хранения отработки должны исключать ее возгорание и попадание в нее влаги.

Кроме пожарной опасности необходимо помнить о токсичности продуктов горения, удаляемых дымовой трубой

По этой причине очень важно постоянно следить за исправностью системы удаления дымовых газов и не допускать их скопления в обогреваемом помещении

При использовании отопительных агрегатов заводского производства безопасный уровень эксплуатации обеспечивается соблюдением всех пунктов инструкции для пользователя, а также своевременным и полным проведением мероприятий по техническому обслуживанию оборудования.

https://youtube.com/watch?v=txr8fYIJrt8

Кроме перечисленного, существует достаточно серьёзная опасность получения ожога о печную поверхность, которая разогревается до очень высокой температуры. Расположение устройства должно сводить к минимуму возможность случайного прикосновения к его поверхности незащищённой кожей.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Соблюдение техники безопасности

Неправильная эксплуатация печи на отработке может привести к пожару, поэтому категорически запрещается совершать следующие действия:

Разжигать огонь в печи, не имеющей дымохода, если он подключен неправильно или поврежден.
Следует избегать попадания воды на раскаленные участки печи или в емкость с маслом.
Использовать в качестве топлива другие материалы, кроме масла.
Не допускать к печи детей и животных.
Работающую конструкцию оставлять надолго без надзора.
Перекрывать отверстие в горелке.
Эксплуатировать неисправленную печь.
Хранить рядом с печкой емкости с легковоспламеняющимися жидкостями.
Работающую конструкцию нельзя дозаправлять топливом.
Использовать печь с плохой вентиляцией.

История появления

Создаваться сфера радиаторов на отработке возникла ещё в 60-х годах 20 века. Тогда в силу популяризации гаражных кооперативов появилась необходимость теплоснабжения подобных помещений. Усилила ритм формирования копеечная стоимость на горючее и масло. В то время за слив отработанного масла могли оштрафовать на треть заработные платы. В результате подобных условий была придумана печь с наддувом на отработке.

Керогаз – печь данного типа была изобретена для утилизации отработанного масла

Первым дизайн радиатором данного типа был керогаз. В отличии от паяльной лампы или примуса он был гораздо безопаснее, так как пары керосина дожигались в специализированной камере. Если и имелась возможность аварии и взрыва, то это заранее сигнализировалось зловонным запахом и копотью.

Печь на отработке не прекращает работу по аналогичному принципу, исключительно на данный момент ещё не выдумали, как обычными способами заставить полностью сжигаться вязкое и загрязнённое горючее.

Также одним из прародителей масляной печки была газовая установка, широко применяющаяся во время Второй мировой.

В данном видео вы будете знать как выполнить печь собственными руками:

Особенности производства водяного котла на отработке

Водяной контур подразумевает установку трубопровода и радиаторов. Наиболее эффективной является установка стальной трубы, диаметр которой должен составлять 43 мм, через которую осуществляется подключение радиаторов отопления. Их пропускают либо под чистовым полом, либо вдоль стен.

Сборка водяного котла на отработанном масле подразумевает установку расширительного бачка. В его качестве подойдет небольшая емкость с довольно толстыми стенками. Ее крепят к верхней части котла и соединяют с ней при помощи сварки или болтовых соединений.

В верхней части вырезают небольшое отверстие, через которое горячая вода будет уходить в систему отопления. В нижней части тоже вваривают трубу, по которой остывшая вода будет возвращаться в котел для дальнейшего нагревания.

Меры безопасности при эксплуатации печей на отработке

Не стоит забывать, что неправильная эксплуатации печей на отработке может привести к пожару и нанесения вреда как эксплуатируемому зданию, так и людям. Обязательно ознакомьтесь с основными правилами эксплуатации печей и всегда соблюдайте правила безопасности.

Следует исключить любое возможное использование порошкового огнетушителя. В противном случае после контакта с печью вся пена взорвётся и вы получите ещё большие ожоги, а пожар распространиться быстрее.
Следует быть аккуратным с системой подачи воздуха и минимизировать риск попадания воды внутрь бака. В противном случае внутри бака может произойти взрыв.
Не следует перегревать печку сверх нужного. «Прокалка» металла, из которого вы создали печь, может привести к перегреву и взрыву резервуара с топливом.
Перед началом работы с печью следует убрать все в радиусе 1-2 метров, что может загореться или начать плавиться. В противном случае у вас может произойти пожар.
Проветривайте помещение в котором установлена буржуйка. В противном случае вы можете «выжечь» весь воздух из комнаты и удушиться от нехватки воздуха. Особенно опасно это в моментах, когда вы собираетесь ночевать.

Как соорудить самостоятельно аппарат по принципу горелки Бабингтона: чертежи

Принцип работы самодельной горелки, изготовленной на основе идеи Роберта Бабингтона, понятен по рисункам, где видны составляющие агрегата:

Чертеж горелки на отработанном масле по Бабингтону.

резервуар с отработанным маслом;
поддон для отработки;
трубка для подведения топлива;
небольшой топливный насос для подачи порций масла;
полусфера для распыления с небольшим отверстием;
камера для подогрева с нагревательным элементом (может отсутствовать).

На заметку! Форсунка на отработке для организации процесса ровного горения не является обязательным элементом. Ее с успехом заменит сопло – небольшое отверстие для подачи воздушной струи и топлива. Чтобы оно не засорялось, за его исправностью надо следить.

Отработанное масло, испаряясь, стекает по полусфере. Эти маслянистые пары смешиваются с воздушной массой, в итоге получается топливная смесь. Остатки масла, не успевшие утилизироваться, стекают в поддон, а оттуда – по трубке обратно в топливный бак.

Этот агрегат, выполненный на основе патента Бабингтона, предназначенный для сжигания жидкого топлива, достаточно прост. Поэтому он доступен к воспроизводству из подручных деталей в домашней мастерской. Успех зависит от точного соответствия деталей своему предназначению и от слаженной работы всех узлов. Поэтому, перед тем как сделать горелку своими руками, следует внимательно рассчитать все параметры.

Конструкция горелки довольна проста, поэтому ее можно изготовить из подручных средств.На заметку! Если взять за основу какой-то один вариант, например, горелку Гном, используя готовые чертежи и рекомендации мастеров, сложно ошибиться в размерах и функциональности деталей.

Фабричные агрегаты с наддувом

Бывают не только созданные собственными руками печи на отработке с наддувом, но и те, что делаются на фирмах. Есть заграничные варианты и российские. Заграничные котлы работают на топливе жидкого типа. Благодаря принципу наддува, масло в них распыляется на очень мелкие капельки, которые поджигаются уже после соединения с воздухом. Печи иностранного изготовления работают по аналогичному принципу, но они обустроены особенной горелкой, в которой горючее сначала нагревается, а уже потом распыляется.

В отечественных печах очень часто применяется первый принцип, при котором на раскаленную чашу подается горючее, которое позднее, превращаясь в газ, совмещается с воздухом и зажигается.

Этот рабочий принцип имеют устройства с такими названиями:

Геккон. Делается во Владивостоке. Бывают мощностью 15, 30, 50 и 100 КВт/час. Такие печи могут подогревать воду, благодаря этому их можно устанавливать в водяные системы отопления.
Тайфун. Реализует такие печи фирма «Беламос». Они предназначаются для нагревания воздуха. Предложены две модели – Тайфун ТМ 15 и ТГМ 300, которые могут выдавать 20-30 КВт/час.
Елочка-Турбо. Можно выбрать печь мощностью 15 и 30 кВт. Они тоже предназначаются для разогрева воздуха, однако есть возможность выполнить водяную рубашку.
Тепламос. Бывают мощностью от 5 до 50 кВт/час. Являются теплопушками. Для их запуска сначала подогревают с помощью электричества плазменную чашу, а уже после достижения конкретной температуры переходят к топливоподаче и воздуха в область горения.

Большая тепловая нагрузка

Сделать работу печи более эффективной можно также с помощью обычного вентилятора. Его устанавливают возле верхнего резервуара. Обдувая емкость и вентилятор не только способствуют лучшей циркуляции теплого воздуха, но и охлаждают верхнюю часть печки. А это позволит заметно продлить эксплуатационный срок.

Разделение камер

В печи на отработанном масле, процесс сгорания происходит дважды, т. е. понадобится оборудовать две камеры горения.

В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газогорючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.

Для правильной работы самодельная печка на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру. Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего воздуха должно быть умеренным.

Устройство горелки

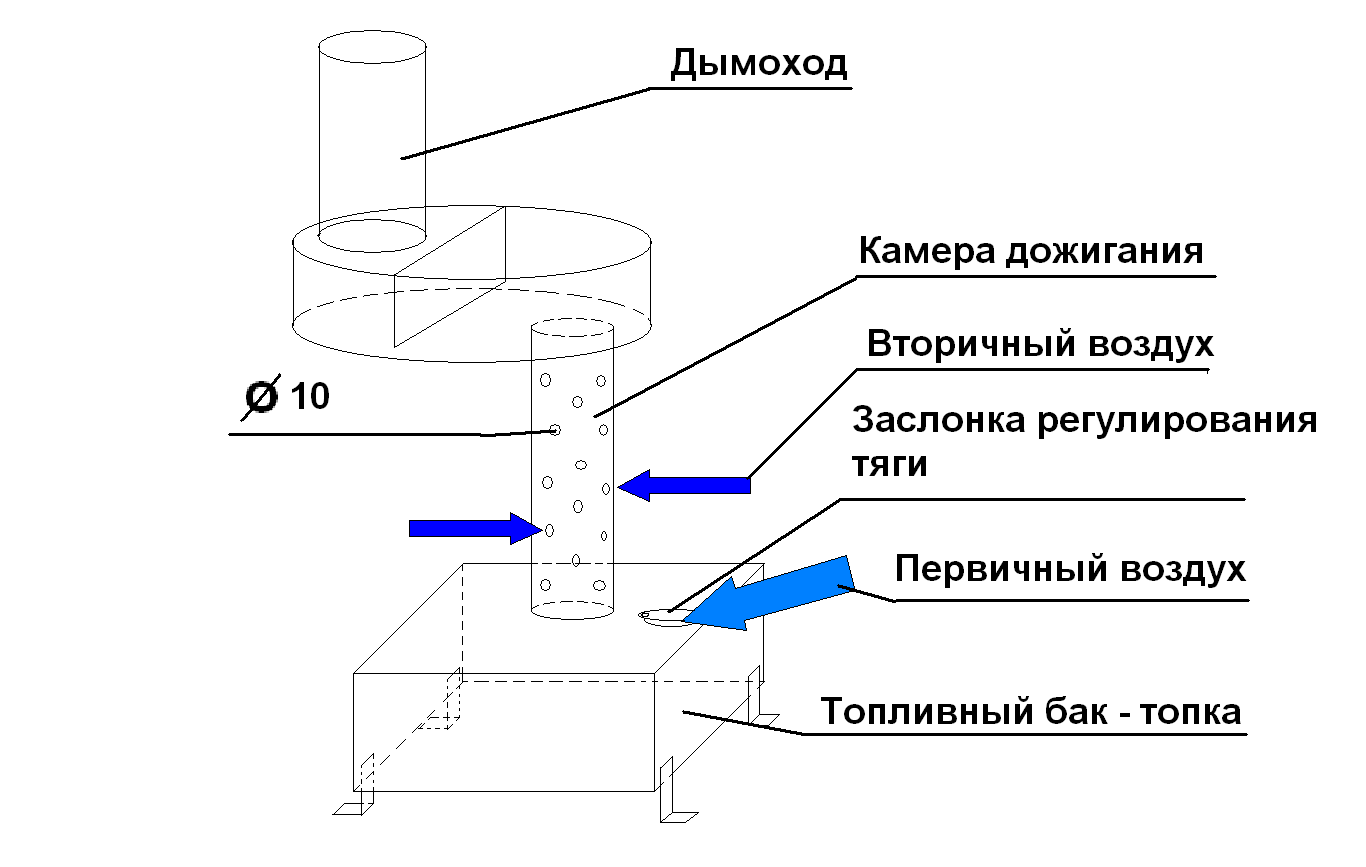

Печка, работающая на отработке, состоит из двух емкостей, соединенных между собой трубой. Благодаря отверстиям внутрь агрегата поступает воздух, необходимый для горения. Для масла служит нижний резервуар. В нем предусмотрено отверстие с заслонкой, чтобы увеличивать или уменьшать приток воздуха в камеру.

Чертеж печи на отработке.

При сгорании отработок образуются пары и газы, поступающие в соединительную трубу. Здесь продукты сгорания масла смешиваются с большим количеством кислорода. Газообразные отходы этого процесса выводятся через дымоход.

Алгоритм работы обогревателя:

В нижний бак заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
После нагрева отработка испаряется и начинает гореть.
Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
Продукты горения выходят через дымоход.

Чаша испаритель

Отработанное масло — сильно загрязненное и плохо горящее топливо. Поэтому для полного сгорания его тяжелые составляющие необходимо отделить от легких. Для этого, используют способ пламенного расщепления (пиролиз).

Инициировать процесс пиролиза можно двумя способами:

Первый способ — поджигают масло, находящееся в топливном баке. Его температура повышается и начинается испарение. Далее, пары масла смешиваются с воздухом, поступающим через горловину резервуара. Расщепление отработки и сжигание ее легких фракций осуществляется в пиролизной камере сгорания, где происходит дожигание избыточного кислорода.
Второй способ — вместо бака с горящим маслом используется пламенная чаша и специальная горелка, позволяющая совместить в факеле пламени зоны пиролиза, сгорания и дожигания. Капля масла падает на раскаленную поверхность чаши, испаряется, вспыхивает и сгорает.

Система подачи топлива

Капельная подача масла должна быть организована по 2-ступенчатой схеме, так как одноступенчатая система может привести к нестабильному горению или даже взрыву. Двухступенчатая схема предполагает наличие основного маслобака, вентиля, расходной капельницы, расходного резервуара и свободного стока.

Разновидности печек на отработанном машинном масле

Среди общей массы подобных агрегатов выделяют 3 основных вида:

печки открытого типа,
закрытого (капельного) типа,
устройства с наддувом.

Главное сейчас, чтобы читатель разобрался, какие конструктивные особенности есть у каждого из этих видов, и какими они обладают достоинствами и недостатками. Разберём каждый из них подробно.

Печь-буржуйка открытого типа: её особенности и недостатки

О простоте печки-буржуйки на масле-отработке мы говорили. Стоимость тоже будет достаточно низкой. Ещё одним преимуществом можно назвать автономность – от наличия или отсутствия электроэнергии его работа не зависит. Но… наверное, на этом плюсы этого вида и заканчиваются. А вот отрицательных качеств насчитывается куда больше. Среди них:

При малейшем ухудшении тяги в дымоходе печка начнёт чадить внутрь помещения, а пламя будет затухать.
Попавшая в масло любая жидкость вызовет разбрызгивание горящего топлива через отверстия дожигателя. Результат предсказуем. По этой причине отработку следует готовить перед тем, как залить в ёмкость, отфильтровывая воду или иные жидкости.
Низкий КПД при высоком расходе горючего.
Корпус агрегата тяжело поддаётся чистке от сажи.

Однако некоторые недостатки можно удалить, если применить некоторые конструкторские хитрости.

Печи на отработке закрытого капельного типа и их особенности

Этот вид имеет кардинальные конструктивные отличия от предыдущего. Перфорированный дожигатель размещается не снаружи, а внутри резервуара. Это может быть ёмкость, сваренная из трубы, листов железа или даже газового баллона. Это обеспечивает более высокую пожарную безопасность. Под дожигателем размещается чаша, на дно которой падают капли масла. Это обеспечивает малый расход отработки и повышение коэффициента полезного действия.

Минусом подобной конструкции можно назвать сложность её сборки. Дело в том, что собрать такой агрегат по чужим чертежам, соблюдая идеальные пропорции, вряд ли удастся. В любом случае понадобятся некоторые доработки в процессе эксплуатации.

Печь на отработке с наддувом: нюансы изготовления

Принцип работы печи на отработанном масле с наддувом, изготавливаемой своими руками, мало чем отличается от предыдущего варианта. Особенностью является то, что в конструкцию включается вентилятор, обеспечивающий принудительную подачу воздуха. Также в схему монтируется обратный клапан, который исключает попадание продуктов горения в помещение в случае отключения вентилятора.

Полезно знать! Такой агрегат отличается меньшим расходом топлива при большей теплоотдаче. Отрицательным качеством калорифера на отработке с принудительной вентиляцией является энергозависимость. При отключении вентилятора тяга резко снижается.

Разновидности печей на отработке

Соорудить подобные отопительные устройства можно, используя:

листовую сталь;
бывшие в употреблении баллоны из-под газа;
металлические бочки и прочие емкости из металла, при условии, что толщина их стенок не будет меньше 5 мм.

Если используется листовая сталь, то соединение отдельных частей устройства необходимо производить при помощи электродуговой сварки. Печь должна разбираться на составные части для того, чтобы очищать ее от скопления золы, шлаков и прочих продуктов сгорания масла.

Печь сделанная из газового баллона по своей конструкции, практически, ничем не отличается от той, которая производится из листовой стали. Здесь лишь отсутствуют сварочные работы по сооружению корпуса самой печи, поскольку баллон является герметичным резервуаром.

Однако если печь сделанная из стали может служить в качестве варочной плиты, так как верхняя плоскость горизонтальная, то устройство, произведенное из баллона такую возможность исключает.

Котел в работе

Более эффективной будет печь на отработке, в конструкцию которой входит такая функция как наддув. Для этого может использоваться бытовой вентилятор или автомобильный. Водяной контур в этом случае необходимо укомплектовать циркуляционным насосом, который будет в принудительном режиме прогонять теплоноситель по трубопроводу и далее через радиаторы отопления.

При таком решении угол наклона труб не будет играть такой существенной роли, как при естественной циркуляции теплоносителя. Такой котел в состоянии обогревать довольно значительные площади. Экономичность подобного устройства выражается в потреблении всего одного литра отработанного масла за час непрерывной работы печки. При таком расходе в помещении стабильно поддерживается температура равная 14–15 градусам выше нуля.

Если требуется повысить температуру в помещении, стоит лишь увеличить зазор для поступления большего количества воздуха в первую камеру сгорания или увеличить мощность наддувного устройства.

Печка на отработанном масле: 5 этапов конструирования
