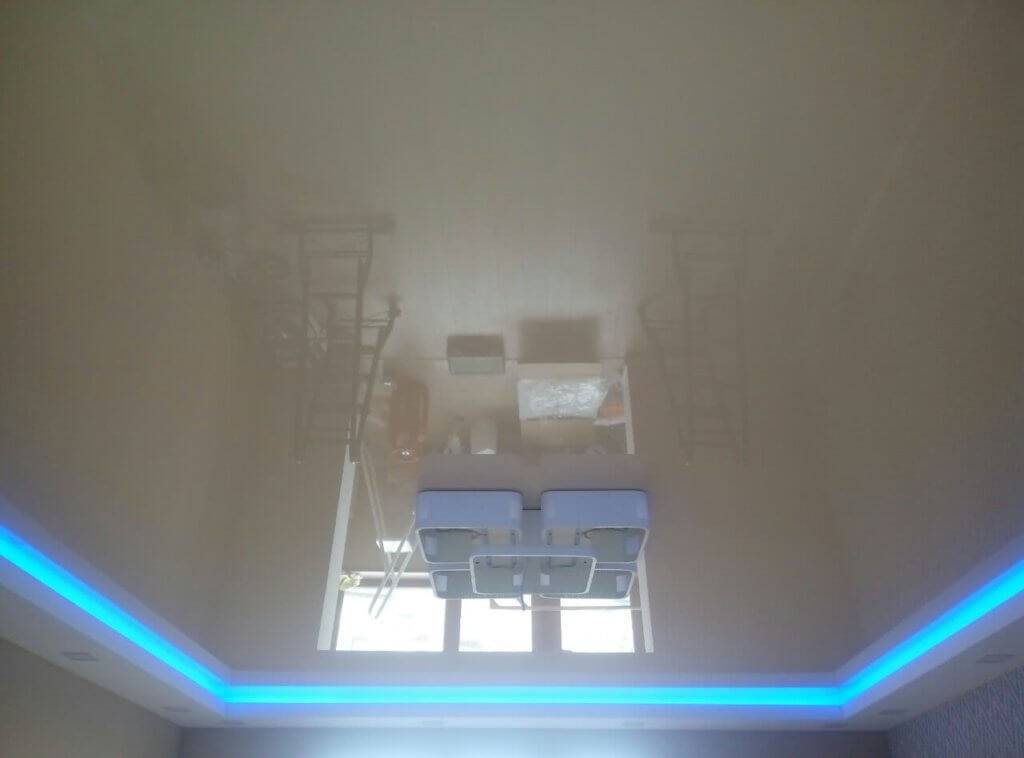

Что представляет собой подсветка потолка светодиодной лентой под плинтусом

Подготовка каркаса для подсветки

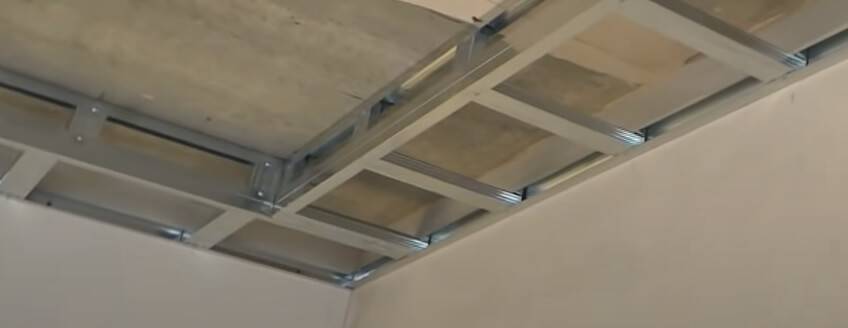

Каркас из жестких оцинкованных профилей

Нижний уровень каркаса устанавливается на расстоянии не менее10 см от плит.

Замер отступа

Прикрепить на первом уровне лист гипсокартона.

Монтаж 1-ого уровня

К первому уровню крепится металлический каркас второго уровня, таким образом, чтобы расстояние между нищей (полкой) для СДЛи 1 уровнем составляло от 50 от 150 мм.

Монтаж 2-ого уровня

Листами гипсокартона формируется ниша для светодиодной ленты.
Провода, питающие СДЛ, временно (до её подключения) фиксируются скотчем/изолентой к поверхности гипсокартона в месте их ввода.

Место крепления питающих проводов

После окончания всех отделочных и покрасочных работ прокладывается СДЛ и подключается к источнику питания.

Освещение двухуровневого потолка

Выбор источника освещения

Чтобы получить отличный потолочный плинтус с подсветкой, необходимо тщательно подойти к выбору источника освещения. В настоящее время существует несколько вариантов, но наиболее популярным считается использование светодиодной ленты. Она имеет следующие особенности:

Гибкость. Светодиоды смонтированы на очень гибкую ленту небольших размеров. Следует учитывать, что зачастую она продается в бухтах по 5 метров.
Яркость и большой цветовой диапазон. Можно создать интересную игру цвета, для этого нужен пульт управления, позволяющий выбирать режим.
Простота монтажа. Крепить ленту очень просто: нужно лишь снять с ее изнаночной стороны скотч.

Чаще всего скрытая под плинтусом подсветка создается с помощью светодиодной ленты

Важно учитывать, что такой вариант нуждается в ограничении поступающего тока, ведь она работает от тока в 12 или 24 В, поэтому для подключения необходим блок питания. Но чем больше будет мощность всех установленных лент, тем массивнее будет такое переходное устройство

Поэтому следует позаботиться о скрытом его размещении.

Виды светодиодной ленты для плинтуса с подсветкой

В качестве источника освещения для полиуретановых и пенопластовых карнизов в большинстве случаев используются светодиодные ленты. Подобный материал пользуется огромной популярностью благодаря простому монтажу и несложному подключению к сети электропитания. Светодиодная лента представляет собой гибкую штампованную ленту шириной 1-2 см и толщиной не более 3 мм. По всей длине ленты с одинаковым шагом располагаются светодиоды. Для удобства потребителя светодиодная лента длиной 5 метров скручена в рулон.

Между светодиодами установлены элементы сопротивления, которые уменьшают напряжение, поступающее от сети электропитания. По этой причине подключение к сети 220В выполняется с помощью выпрямителя, который представляет собой блок питания на 12В или 24В. Интенсивность освещения от светодиодной ленты можно регулировать с помощью контролеров или пульта управления.

Чаще всего для контурного освещения потолочного пространства требуется несколько отрезков светодиодной ленты. Для нормальной работы всей системы специалисты по электротехнике рекомендуют приобретать блок питания в зависимости от суммарной мощности отрезков.

Установить потолочный плинтус с подсветкой своими руками может простой домашний мастер. Для большего удобства обратная сторона светодиодной ленты имеет клейкую поверхность, что позволяет без особого труда равномерно приклеить светодиодную ленту к рабочей поверхности.

В процессе решения вопроса, как сделать светодиодную подсветку потолка под плинтусом, важно обратить внимание на место подключения блока питания. Оптимальным местом можно назвать верхнюю часть помещения с использованием технологических каналов для электропроводки

Помимо светодиодной ленты очень часто для освещения потолочного пространства используется газосветная неоновая гибкая трубка

Такой элемент характеризуется широкой цветовой гаммой, поэтому больше подходит для контурного освещения потолков.

Помимо светодиодной ленты очень часто для освещения потолочного пространства используется газосветная неоновая гибкая трубка. Такой элемент характеризуется широкой цветовой гаммой, поэтому больше подходит для контурного освещения потолков.

Меньшей популярностью пользуются лампы дюралайт или точечная подсветка. Эти элементы представлены в виде трубки, внутри которой располагаются маленькие источники света. Низкий спрос на такие элементы освещения связан с частым выходом из строя лампочек, замена которых предполагает замену целого куска трубы. Когда на смену лампам дюралайт пришли светодиоды, ситуация намного улучшилась. Приборы освещения стали более экономичными и практичными в плане эксплуатации.

Установка точечных приборов освещения предполагает монтаж отдельных элементов на определенном расстоянии друг от друга. Точечное освещение может стать основным источником света или использоваться в комбинации со светодиодной подсветкой.

Создание контурного освещения в потолочном пространстве нельзя назвать сложным и непонятным мероприятием. При наличии знаний и навыков в работе с электротехническими приборами и малейшем представлении об оформлении потолочного пространства поставленную задачу вполне можно решить самостоятельно. Однако для качественного и правильного монтажа потолка с подсветкой по периметру под плинтусом требуется выполнение некоторых правил.

В частности важно понимать следующее:

Подсветка для потолочного плинтуса – это один из вариантов декоративного освещения потолка.
Для работы в обязательном порядке потребуется расходный материал. Это могут быть плинтуса из полиуретана или пенопласта.
Приобретая расходный материал, следует помнить о пожарной безопасности. Поэтому приобретать нужно материал, устойчивый к сильному нагреванию и открытому огню.
Дополнительные элементы и непосредственно потолочные плинтусы должны иметь соответствующую форму, которая позволит установить элементы для контурного освещения.
Для достижения желаемого результата специалисты в области электротехники рекомендуют в качестве элемента для контурной подсветки выбирать светодиодную ленту. Именно этот вариант можно назвать самым доступным и простым.
Устанавливая натяжной потолок и багет для светодиодной ленты, не рекомендуется использовать в одной комнате более 4 лент.
Монтаж плинтуса, оборудованного для установки светодиодной ленты, доступен простому домашнему мастеру при условии соблюдения всех правил техники безопасности.

Освещение пола и плинтус с кабельным каналом

Практически в каждой квартире, там где есть напольное покрытие, неважно линолеум это, плитка или ламинат, обязательно присутствуют плинтуса. Они могут быть выполнены из разного материала – дерево, мдф, пвх. Иметь разную форму и конструкцию

Все что вам нужно – это изначально выбрать те модели, которые имеют встроенный кабель канал

Иметь разную форму и конструкцию. Все что вам нужно – это изначально выбрать те модели, которые имеют встроенный кабель канал.

По нему можно прокладывать как слаботочные, так и силовые провода 220В. При этом обходясь без штробления стен.

Данный кабель канал закрывается сверху защитной крышкой и сливается в общий фон с самим плинтусом. Такие плинтуса продаются практически во всех строительных магазинах.

Например, такой как плинтус Rico Leo.

Рассеиватель при этом покупается отдельно. Заводская длина плинтуса и матового экрана по 2,5 метра.

Кстати, очень хорошо смотрится именно комбинация участков пола с подсветкой и без. Там где освещение не нужно, монтируете родную не прозрачную вставку. А в других местах заменяете ее на прозрачный светофильтр.

В ассортименте у производителей всегда идет достаточное многообразие цветов. Так что подобрать экземпляр именно под ваш интерьер, большого труда не составит.

А самое главное, присутствует вся необходимая фурнитура:

заглушки

соединители

внешние и внутренние углы

Монтаж светодиодной ленты достаточно прост и незамысловат. Снимаете клейкий слой с обратной стороны, и равномерно наклеиваете лед ленту внутри дорожки кабельного канала.

Самое главное, туда легко помещаются все соединители, если вы светодиодную ленту наращиваете не пайкой, а именно через них.

Какие есть особенности у данного монтажа? Так как это плинтус ПВХ, а не алюминий, то и теплоотвод из него естественно никакой.

Поэтому клеить сюда яркую мощную ленту свыше 14 Вт/м нельзя.

Можно конечно применить в качестве теплорассеивающей основы алюминиевый скотч. Но все равно это будет полумера.

Зачем вам такое освещение всего лишь одного пола.

Лучше всего подойдут маломощные марки SMD 3528. Такие ленты потребляют 4,8 Вт/м. Даже освещая таким изделием по периметру всю комнату, вам потребуется источник питания до 100Вт.

Такие блоки малогабаритны и легко прячутся в шкафу и других укромных местах. Если же речь идет о подсветке небольшой по площади прихожей, то здесь вообще можно обойтись каким-нибудь адаптером до 40Вт, либо блоком батареек, которые также будут спрятаны за плинтус.

А включаться все это дело будет через датчик движения экономя заряд и емкость АКБ.

Благодаря матовому экрану, пикселизация светодиодов будет практически не видна, а свет будет равномерным и приглушенным. Если купите слишком светлую заглушку, то отдельные светодиоды могут вполне просматриваться.

Вообще для подсветки пола не требуется яркого освещения. Основная задача здесь, очертить контуры и красиво выделить интерьер.

Если хорошо поискать, можно конечно найти подобные плинтуса из алюминия. Но во-первых, цена такого изделия намного дороже. Во-вторых, они не очень распространены, поэтому придется заказывать с доставкой из другого региона.

Прикиньте стоимость доставки таких двухметровых хлыстов. К тому же высока вероятность их повреждения. Грузчики запросто могут их погнуть, либо поцарапать.

А еще, если у вас не совсем идеальная стена, гибкий ПВХ профиль встанет туда без особых проблем, чего не скажешь про алюминий.

Запросто будут просматриваться все зазоры и щели. ПВХ профиль имеет эластичные края, которые наоборот будут принимать форму стенки.

Главный недостаток, с которым вы столкнетесь сделав такую подсветку – это ежедневная уборка помещений. Подметать пол придется каждый день, через день.

Так как видимость пыли при низовом освещении проявляется моментально. Особенно, если у вас есть домашние питомцы.

Все их следы и другие отпечатки деятельности, ранее не особо различимые, будут просто бросаться в глаза.

Преимущества светодиодной ленты в качестве подсветки потолка

Гибкость и возможность легкого соединения светодиодной ленты позволяет прокладывать её по любой траектории. Это дает дизайнерам больше выбора в оформлении подсветки потолков и позволяет создать нужную атмосферу (домашнюю, рабочую, клубную).
Возможность выбора цвета (однотонные и многоцветные ленты).
Отсутствие морганий и шума во время эксплуатации благоприятно сказывается при её использовании в спальне.
Простота в проведении монтажных работ при её креплении к потолку.
Низкий уровень потребления электрической энергии.
Экологичность (отсутствие вредных веществ и низкий уровень отделяемого в окружающую среду тепла).
Большой срок службы, на которые не влияют вибрации и количество включений/отключений.
Минимальные расходы на техническое обслуживание.

Плинтус для подсветки: потолочный и напольный

Напольный и потолочный плинтус для подсветки – это два совершенно разных изделия, которые различаются по внешнему виду и техническим характеристикам.

Потолочная галтель

Потолочный плинтус с подсветкой

Дизайнеры обращают внимание, что правильное расположение источников освещения способно преобразить даже самый скучный интерьер. Поэтому потолочный плинтус с подсветкой является неотъемлемой частью многих современных стилей

Нужно учитывать, что этот вариант служит больше декоративным элементом, который должен дополняться постоянным источником света

Нужно учитывать, что этот вариант служит больше декоративным элементом, который должен дополняться постоянным источником света.

В настоящее время можно встретить два практических способа получения необходимо результата:

Первый заключается в том, что для работы используются специальные багеты, имеющие нишу под установку ленты. Они представляют собой квадратные или полукруглые детали, которые крепятся исключительно к стене. Встречаются уже готовые варианты, но намного эффективнее будет выполнить монтаж светодиодов самостоятельно. Небольшие трудности могут возникнуть при соединении двух смежных элементов, но это легко решается при помощи пайки ленты. Особенностью таких изделий является то, что они фиксируются на небольшом удалении от потолка, но благодаря форме создается иллюзия полной законченности.Специальные багеты с нишей для встраивания скрытой подсветки
Второй способ намного проще, но не отличается особой изысканностью. Для процесса применяется обыкновенный классический багет, который попросту устанавливается на удалении от потолка. Получившийся зазор служит местом установки источника освещения. Такой вариант имеет один большой минус: светодиоды будут видны, что несколько ослабляет желаемый эффект.Создание скрытой подсветки с помощью обычного плинтуса

Исходя из конкретной ситуации, подбирается материал изделия. Это необходимо делать с учетом того, что потолочный плинтус для светодиодной подсветки должен обладать полной пожаробезопасностью. Поэтому предпочтение следует отдавать изделиям из полиуретана, полистирола и ПВХ.

Изделия для пола

Плинтус с подсветкой для пола

Плинтус под светодиодную ленту для пола выбрать гораздо легче, ведь в большинстве своем он уже имеет специальный паз, в который устанавливается освещение. Можно выделить основные разновидности:

ПВХ. Это наиболее популярный вариант, который имеет множество фактур. Стоимость этого изделия невысока, что позволяет несильно беспокоиться о финансовой составляющей. ПВХ-элемент имеет специальную вставку, под которую и устанавливается лента. Дерево. Это классика, отличающаяся более высокой стоимостью. Существует мнение, что этот вариант совершено не подходит для установки освещения, ведь материал легко воспламеняется. Полиуретан. Действительно, этот материал становится все более популярным для всех видов отделки. Он обладает всеми достоинствами, которые необходимы, чтобы плинтус для светодиодной ленты не вызывал проблем

Очень часто крепление источника света осуществляется непосредственно на верхнюю часть деталей, что требует аккуратности и осторожности. Алюминий

Многие мастера отдают предпочтение именно данной разновидности

Плинтус из алюминия отлично выглядит, а также позволяет провести все этапы монтажа достаточно быстро. Но существует ряд особенностей. Так, цена элементов может быть выше, чем у деревянных изделий, а крепеж выполняется только на хорошо подготовленные стены

Многие мастера отдают предпочтение именно данной разновидности. Плинтус из алюминия отлично выглядит, а также позволяет провести все этапы монтажа достаточно быстро. Но существует ряд особенностей. Так, цена элементов может быть выше, чем у деревянных изделий, а крепеж выполняется только на хорошо подготовленные стены.

Алюминиевый плинтус с подсветкой имеет множество преимуществ, но отличается достаточно высокой ценой

Если нет желания возиться с подключением электрических проводов и пайкой ленты, то лучше немного переплатить, но выбрать уже полностью готовое изделие, которое нужно только установить и включить в сеть.

Электрическая часть

Прокладка проводки

Естественно, проектируя потолок из гипсокартона с подсветкой, нужно уделить внимание и электрической части системы. Поскольку проводка в данном случае будет скрыта за обшивкой, нам не придется штробить потолок – так что трудоемкость прокладки сети получится вполне приемлемой:. Поскольку проводка в данном случае будет скрыта за обшивкой, нам не придется штробить потолок – так что трудоемкость прокладки сети получится вполне приемлемой:

Поскольку проводка в данном случае будет скрыта за обшивкой, нам не придется штробить потолок – так что трудоемкость прокладки сети получится вполне приемлемой:

Для монтажа скрытой проводки штробить потолок не нужно, и это очевидный плюс!

Для начала определяемся, где у нас будут находиться светильники. При использовании стандартных встроенных ламп желательно размещать их не далее, чем в 0,7м от стены и 1,2 – 1,5м друг от друга: так в помещении не останется затененных участков.
Места расположения светильников отмечаем на основании (первом уровне подвесного потолка или перекрытии), после чего выполняем разметку трасс, по которым пройдут провода.

Соединительный провод

От распределительной коробки в помещении отводим провода (как я отметил выше, вполне хватит ПВС 3×0,75 или ПВС 3х0,5) в негорючих кабель-каналах. Я обычно использую гофрированный кожух, но можно применять и квадратный короб – цена у него несколько выше, но зато его можно оставлять и на открытых участках, так как выглядит он аккуратно.

Разводка проводов в гофре. На лампу накаливания не обращайте внимания – она используется для временного освещения

При проектировании освещения, скрытого в подвесном потолке, я обычно закладываю две ветки, запитанные на отдельные клавиши выключателя. Лампочки должны подключаться к этим веткам поочередно – тогда мы сможем максимально эффективно регулировать интенсивность освещения.
Кабель-каналы с проводами протягиваю сквозь каркас потолка (или через каркас для короба по периметру) и фиксирую либо к элементам каркаса, либо непосредственно к перекрытию. Для фиксации использую хомуты, стараясь, чтобы при их затягивании не повреждалась гофра.

Все кабель-каналы прикрепляем либо к потолку, либо к каркасу

Напротив места установки каждого светильника оставляю свободную петлю из провода длиной около 40 см. Для экономии времени при подключении ламп можно сразу разрезать провод, зачистить концы и присоединить клеммную колодку.

Проводка с установленными основаниями для светильников

Питающий провод подводится к распределительному щитку. Подключать его стоит только после завершения монтажа светильников – исключительно из соображений безопасности.

Установка светильников

Инструкция по установке ламп встроенного света в подвесную конструкцию из ГКЛ (будь то потолок или отдельный короб) очень проста:

Сверление монтажного отверстия

Вы выбранных местах с помощью сверла-коронки проделываем отверстия под основание скрытой лампы. Вместо коронки можно использовать «балеринку» или вообще вырезать гнездо ножом. В последнем случае получается не так аккуратно, так что подходит этот метод только для ламп с широким декоративным основанием, которое может перекрыть края отверстия.

Монтажное отверстие и провод с контактной колодкой

Затем аккуратно извлекаем из пространства за обшивкой петлю провода или провод с установленной клеммной колодкой. Достать его можно с помощью проволочного крючка.
Соединяем провода с контактами лампы. Я, как вы понимаете, предпочитаю крепить все приборы на клеммные колодки, но в принципе, можно и просто скрутить проводники, тщательно заизолировав места контакта.

Типовая конструкция встроенного светильника и его установка в отверстие

Сводим вместе распорные крепления лампы, вставляем корпус в отверстие и отпускаем распорку. Пружина открывается и прижимается к гипсокартону с изнаночной стороны.

Все! Теперь нам остается только установить защитный колпак или декоративную накладку, маскирующую место крепления.

Установка защитных колпаков
