Проектирование кухни: инструкция по использованию 3D конструкторов

Конструктор Stolplit

Этот бесплатный онлайн-конструктор планировки позволяет решать следующие задачи:

создание двухмерного и трехмерного плана помещения со всеми необходимыми конструктивными элементами;
загрузка планировок типовых помещений, что может значительно сэкономить время для тех, кто создает дизайн;
создание отделки помещения. Справедливости ради стоит отметить, что выбор текстур достаточно скуден, однако для примерного представления о будущем помещении этого вполне достаточно;
выбор мебели, техники и предметов интерьера. С визуализацией предметов интерьера существуют некоторые проблемы, связанные с недостаточной их прорисовкой, поэтому те, кто хочет получить фотографическое сходство результата с тем каким будет настоящий дизайн, могут сильно разочароваться.

Стоит оговориться, что для владельцев нестандартных квартир использование этого софта может оказаться печальным – конструктор Stolplit умеет рисовать лишь прямые углы. Помимо неприемлемой для нашего времени графикой, программа может оказаться слишком сложной для восприятия неподготовленными пользователями.

Программное обеспечение Икеа

Онлайн-конструктор планировки и дизайна от известного производителя мебели Икеа позволят упростить выбор их продукции, давая возможность покупателям оценить, как тот или иной кухонный гарнитур будет смотреться в их квартире.

Проект кухни в программе Икеа

К тому, что планировщик от Икеа позволят использовать мебель лишь только от одноименного производителя, можно отнестись по-всякому.

Для кого-то это будет неприемлемо, а для кого-то будет очень кстати. В связи с тем, что программа позволяет не только спланировать кухню, но еще и способна посчитать ее будущую стоимость, некие ограничения будут скорее плюсом, чем минусом Икеа-конструктора.

Недостатки софта от Икеа сводятся к достаточно небольшому выбору мебели, позволяющему выбрать лишь схему и чертеж кухонной мебели. Поэтому тем, кто собирается планировать кухню-студию, необходимо это учесть. Кроме этого можно отметить достаточно скудные возможности по оформлению окружающего пространства кухни и дизайна, и ограничения по выбору цвета для мебели.

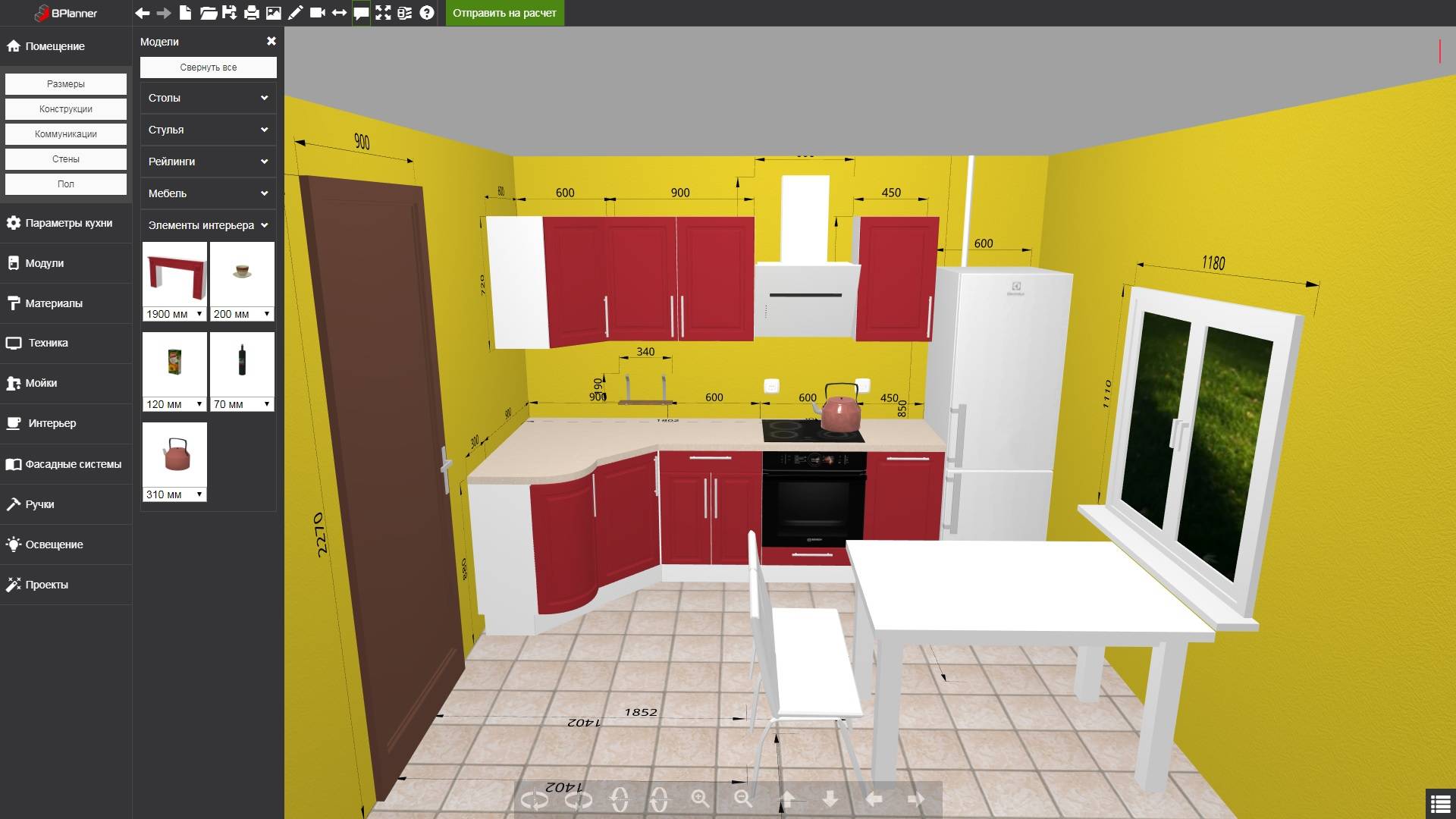

Расстановка и проект кухонной мебели с размерами

Цвет может быть выбран лишь исходя из наличия такового в ассортименте Икеа.

Высота рабочей поверхности и другие параметры мебели

При изготовлении кухонного гарнитура по собственным размерам, ест возможность соблюсти требования эргономики и учесть при расчете основных параметров мебельных модулей (высоту, глубину) антропометрические данные владельца кухни. Основным параметром, обеспечивающим функциональную и комфортную деятельность на кухне, является высота рабочей плоскости.

Рекомендации по выбору высоты рабочей поверхности

Антропометрия мужчины и женщины отличаются, поэтому стоит учесть пол владельца кухни

Усредненное значение высоты типовых столешниц составляет 85 – 86 см и ориентировано на средний рост женщины – 164 см. Для более высоких людей высота столешницы составляет 90 см. При этом 15-20 см составляет высоту опоры. Также следует учесть следующие рекомендации.

Таблица 5. Стандартные параметры

Иллюстрация	Описание
Параметр №1	Максимальная высота, на которой могут располагаться навесные шкафы и полки составляет 210 см.
Параметр №2	Стандартная глубина рабочей поверхности составляет 60 см и соответствует параметрам плиты и холодильника.
Параметр №3	Комфортной и безопасной является высота расположения верхней полки навесного шкафа не превышающая 190 см.
Параметр №4	Шкаф-пенал имеет стандартные размеры от 210 до 240 см.
Параметр №5	Стандартная глубина навесных шкафчиков составляет 30 см.

Виды соединительных планок

В маленьких по площади кухнях используют бытовую технику с малыми габаритами, что позволяет сэкономить пространство, сохранив функциональность помещения в полной мере.

Интерьер малогабаритной кухни

Освещение и аксессуары

Многие хозяйки не уделяют должного внимания освещению

Правильная подсветка поможет сделать помещение не только более комфортным, но и добавит в него уюта. Однако ее необходимо предусмотреть заранее, что позволяет сделать компьютерный проектировщик. В качестве идеи можно посоветовать расположить лампочки внутри шкафов. Это позволит облегчить поиски необходимого предмета. Помимо всего прочего, ни один дизайн-проект не может обойтись без выбора аксессуаров. В таком серьезном деле, как ремонт, мелочей не бывает, поэтому лучше все предусмотреть заранее. Благодаря современным технологиям планирование кухни превратилось из скучного и утомительного процесса в возможность творчески себя реализовать с пользой для дела. Особенно это приятно, когда проект можно воплотить в жизнь за весьма скромную цену.

Предварительный план

При планировании помещения потребуется учесть множество нюансов, которые играют важную роль при дальнейшем использовании. На данном этапе тщательно прописываются размеры комнаты, высота верхнего и нижнего яруса шкафов, расположение плиты, мойки, холодильника, где будут находиться источники света. Важным моментом при расчетах является учет количества деталей, крепежа.

Наглядная схема дает наиболее точное представление о будущем помещения и работах, которые предстоит выполнить. Сделать это можно в несколько способов:

Чертеж на бумаге. Простой эскиз на тетрадном листочке в клеточку позволит наглядно представить расстановку мебели, внести какие-то изменения, подобрать наиболее функциональные элементы обстановки и техники.

Компьютерное моделирование. Проектирование кухни онлайн с помощью программ позволяет точно по месту расположить гарнитур с указаниями параметров комнаты. При необходимости внести изменения, добавить, убрать детали, сориентировать по цветовой гамме.

Воспользоваться услугами профессиональных дизайнеров, которые ориентируясь на пожелания заказчика и параметры помещения, помогут создать подходящий интерьер.

Самый простой вариант создать первоначальный план – выбрать из готовых предложений. На просторах интернета есть множество вариантов, которыми можно воспользоваться. Бесплатное проектирование кухни снизит затраты на подготовительные ремонтные работы, даст визуализацию будущего пространства.

Спроектировать кухню

Когда вы определились со стилем и все измерили, пора приступать к проектированию. В «Леруа Мерлен» это можно сделать двумя способами: записаться на проектирование у консультанта или составить проект самостоятельно в онлайн-конструкторе.

Записаться на проектирование стоит, если вы не хотите тратить свое время. Наш менеджер построит проект по всем вашим требованиям и подскажет, если что-то будет непонятно.

Составить проект самостоятельно стоит, если вы хотите поэкспериментировать, попробовать разные варианты. Или если вам проще сделать самому, чем объяснять свои пожелания менеджерам.

Наш онлайн-конструктор очень простой. Для работы с ним не нужны навыки проектирования, дизайнерские таланты или умение чертить. Вам нужно будет просто указать размеры, разместить на плане объекты и выбрать индивидуальные параметры кухни.

При составлении плана комнаты можно будет указать форму и размеры, а также расположить ключевые элементы вроде окон, дверей или перегородок

В конструкторе можно выбирать любые шкафчики, мебель и технику, мойку, смеситель, рейлинги и другие аксессуары

У шкафчиков можно изменить цвет столешниц и фасадов, выбрать ящики и фурнитуру

Если не хотите строить проект с нуля, можно выбрать готовый проект из галереи и адаптировать его под себя — задать размеры, изменить цвета, мебель и технику.

Такой готовый дизайн можно быстро отредактировать и адаптировать под свою кухню

Если вы зарегистрируетесь на сайте, мы сохраним ваш проект, чтобы мы могли менять его и дорабатывать. Кроме того, вы получите готовую смету и сразу поймете, уложились ли в бюджет. А если превысили — быстро это исправите, например, уберете рейлинги или поставите более экономичную мойку.

С сохраненным проектом вы можете сделать заказ в любом магазине «Леруа Мерлен». Менеджер в отделе «Кухни» проверит ваш проект, подскажет, все ли вы учли, и подготовит заказ в соответствии с выбранной комплектацией. Вам останется только дождаться, когда кухню и привезут к вам.

Kitchenplanner.net

Регистрация

Для начала работы в программе, регистрация не требуется, что есть плюс. Вы можете сразу начать работать, нажав на кнопку «Запустить программу планировки кухни», если выберете русский язык в меню слева.

После этого вы попадаете в среду проектирования. Она практически такая же, как и в предыдущих программах, с небольшими различиями. Этот онлайн-конструктор максимально простой для неискушенного пользователя. Открывается в новом окне браузера.

Для справки: эта программа продается в качестве модуля для любых сайтов по продаже кухонь, поэтому может вам повстречаться с некоторыми отличиями от оригинальной версии, которая рассматривается в этой статье.

Работа с программой

Принцип работы с чертежом практически не отличается от программ подобного рода.

1 Окно разделено на 3 равных части.
2 Слева ― основное меню выбора, через которое вы делаете общий и конечный выбор модулей, мебели и других продуктов. Довольно просто и понятно, а главное быстро.
3 Объекты автоматически вставляются в среднее окно с чертежом. Увы, они вставляются наобум и вам придется постоянно корректировать их местоположение либо на плане, либо в трехмерной проекции.
4 Привычная кнопка для перехода из режима плана в трехмерный появляется только если вы находитесь во вкладке «Добавить кухонную мебель», в остальных вкладках ее нет. Также переход в трехмерный режим осуществляется автоматически при переходе во вкладку «Дизайн», и обратно в режим плана при переходе в другие вкладки меню. Возможно, кому-то покажется это более удобным.
5 Правая панель возникает при выборе конкретного элемента на чертеже и в ней можно отредактировать его характеристики. Внизу есть панель навигации по чертежу, а сверху ― панель отмены предыдущих действий.

Расстановка оборудования и модулей кухни

1 Вам сходу предлагают квадратное помещение, размеры которого вы можете поменять вручную или на чертеже, или изменить конфигурацию с помощью шаблона.
2 После того как вы адаптировали помещение под ваш проект, нужно вставить окна и двери. Попытайтесь это сделать, и вы удивитесь, но программа практически не имеет привязок. Окна и двери, да и вообще все объекты привязываются «почти» автоматически. Только нужно уловить этот момент.
3 Нужно отметить, что в трехмерном режиме редактирования, сделать что-либо с элементами нельзя. Ни передвинуть, ни поднять. Трехмерный режим тут просто для просмотра и отображения изменений в самом элементе. Например, фасадов.
4 При выборе кухонного элемента, можно сразу же выбрать его стандартный модульный размер, который как правило кратен 5-10 см. Изменить вручную, под себя, нельзя. Все элементы автоматически привязываются к ранее выбранному модулю. Все модули можно изменять или преобразовывать в другие. Приятно, что автоматически проставляются размеры. Правда, только на плане.

В режиме «Дизайн» можно применять изменения ко всей кухне сразу, не выбирая поэлементно: поменять ручки, дизайн фасада, цвет столешницы.

К сожалению, в наборе элементов присутствует только кухонный набор и техника. Ни столов, ни стульев, ни каких-то других аксессуаров тут нет. Возможно их могут добавлять те, кто купит программу для своего сайта.

Вывод результата

У этого онлайн-конструктора отсутствует вывод в виде PDF или фото-визуализации.

Вы просто можете полюбоваться вашей кухней в трехмерном формате. Опять же, скорее всего это ограничение оригинальной «голой» версии программы. Но, вы можете распечатать проект из меню браузера или просто сделать скриншот.

Не следует пользоваться функцией «Получить предложение», так как скорее всего вам никто не ответит, или придет предложение купить программу. Эта функция привязывается непосредственно к сайту магазина, куда эта программа встроена.

Не требует регистрации
Удобная в управлении
Автоматически проставляет размеры
Обширная база фасадов и фурнитуры
Можно сохранять проект через почту
Реплейс обьектов

Ограниченная база моделей для проекта
Слабые привязки
Невозможность редактирования в 3d
Нет фото-визуализации и вывода проекта в PDF

Зона приготовления пищи

Газовые плиты устанавливают возле коммуникаций на расстоянии 40-180 см с использованием гибкого шланга для перехода подключения при необходимости. Возле оконного проема плиту не ставят.

С двух сторон по технике безопасности располагают столешницу. Угловое размещение возможно, если позволяет проект. Часто варочные панели выносят на остров, располагающийся по центру комнаты.

Такой вариант подойдет больше для габаритных помещений и может оказаться очень удобным для организации приготовления пищи. Расстояние между плитой и мойкой не должно быть менее 50 см., холодильник рядом не размещают.

Необходимые измерения

Какой бы дизайн помещения Вы ни выбрали, на первом месте стоит замер комнаты, расположение оконного проема, коммуникаций, розеток и выключателей. Выполнить все работы можно самостоятельно или вызвать мастера.

Какие измерения понадобятся:

Высота помещения h1. Делаются замеры для пустого пространства без конструкций, перегородок, отделочных материалов. Если таковые есть, то снимают две мерки. Если в интерьере предусмотрен натяжной потолок, то от общего значения отнимают 5 см. Такие расчеты помогут определить размещение проводки, труб;
Мерки возле газовой трубы. Высота от пола до крана, расстояние до одного и второго угла, вдоль стены которого она расположена. Эти параметры учитываются при расстановке мебели, газовой плиты и установке конструкций, связанных с техникой безопасности;
Параметры подоконника, высота от пола, расстояние до перпендикулярной стены. Как правило, окна располагают по центру стены, оставляя немного свободного пространства по бокам. Это позволяет установить в углах комнаты компактный гарнитур, небольшой холодильник, обеденную зону, выбрать правильную батарею отопления;
Ширина и длина каждой стены с указанием проемов, ниш, выступов;
Выполняются измерения вентиляции: высота над полом, расстояние до потолка и углов стены, на которой расположена;
Обмер системы отопления, где указываются расположение труб, батареи относительно стены.

PRO100

Среди бесплатных мебельных программ, используемых для проектирования и расчетов, многие специалисты отдают предпочтение «PRO100». С её помощью можно разрабатывать модели мебели и работать над интерьерным дизайном. Результаты, по выбору пользователя, отображаются в виде чертежей или визуализируются в 3D. Простота работы над проектом позволяет при необходимости вносить изменения в присутствии заказчика, согласовывая с ним окончательный вариант модели.

Программа позволяет выполнять расчёты расхода материалов и их стоимости (в расширенной платной версии), пополнять библиотеку ранее разработанными проектами, использовать готовые элементы мебели, изменяя их геометрические параметры. В последней версии программы присутствует режим видеозахвата и сохранения изображений с последующей 3D демонстрацией.

Делаем проект

Замеры помещения – один из наиболее ответственных этапов всего процесса. Но, перед тем как сделать кухонный гарнитур своими руками, нужно подготовить проект, а к нему стоит отнестись также внимательно, без спешки и с перепроверкой.

Работа пойдет быстрее, если знать, что существуют стандартные размеры кухонных модулей (шкафчиков). Стандартизированы все параметры: ширина верхних и нижних (напольных) модулей, высота тумбы и цоколя, толщина столешницы и многое другое.

Также важно понимать, что ширина модулей варьируется с шагом в 15 см (иногда говорят: в 5 см). В готовых гарнитурах можно встретить, например, следующие типоразмеры:

Ширина модуля: 40-80 см, но бывают отклонения в обе стороны, например, 15 и 90 см.
Высота нижних модулей 70-75 см, что эргономично для людей среднего роста. Высота цоколя достигает 10-15 см, глубина – 46-52 см, столешница (толщина): 30-40 мм.
Глубина верхних модулей обычно меньше, 30-35 см. Высоту верхних шкафов можно задать произвольно, например, так, чтобы они доходили до потолка, и кухня смотрелась цельной.

Вариант углового расположения гарнитура

Если посмотреть на отрисовку проекта в целом, то особое внимание стоит уделить ширине модулей. Они должны не только образовывать гармоничный фасад, но и вмещать встраиваемую технику

Какой бы ширины ни была духовка или посудомоечная машина, проем в мебели должен быть на 4 мм шире: чтобы встроить агрегат (с двух сторон запас по 2 мм).

Проект самодельной кухни рассчитывают в следующем порядке:

Оставляют зазоры по кухонным базам (верхней и нижней).
Общую длину фасада разбивают на части (под модули). При этом необходимо соблюдать соосность нижних и верхних шкафов. Например, ширина нижнего модуля под варочную поверхность должна совпадать с шириной верхнего модуля под вытяжку.
На отдельных модулях просчитывают положение бытовой техники.
Просчитывают подробно, со всеми деталями, каждый модуль.

Визуализация поможет оценить задумку

О программах по проектированию

Проект можно начертить на бумаге, но намного удобнее сделать его в специализированной программе. В интернете имеется добрый десяток хорошо зарекомендовавших себя приложений; многие из них бесплатные или имеют демоверсию с некоторыми ограничениями (например, пакетом можно пользоваться ограниченное время, работают не все инструменты).

К популярным мебельным конструкторам относится, например, PRO-100. В ее демоверсии можно нарисовать кухню, но нельзя, например, экспортировать данные из проекта в таблицы (с такой таблицей удобно заказывать материалы). Поэтому часть работы придется сделать вручную.

В число пакетов, помогающих сделать кухню своими руками, входит Kitchen Draw, Google Sketchup, Roomtodo, конструктор от IKEA Home Planner и многие другие. На создание проекта уйдет от нескольких часов до нескольких дней. Все зависит от сложности задачи и времени, которое вы готовы выделять на проектирование каждый день.

Бесплатный онлайн конструктор кухни

Много времени может занять поиск какой-либо информации по деталям проекта (например, для угловой кухни, каким должен быть отступ между шкафами в углу, в месте стыка). Иногда полезным бывает просмотр специализированных форумов, но там нужные данные тонут в переписке, и обнаружить их бывает непросто.

Разработка кухни в программе приветствуется по следующим причинам:

Проект получается детализованным, он застрахован от ошибок.
Кухня получается в неискаженных пропорциях. Доступна визуализация: вы сможете прикинуть, как на ней будет смотреться тот или иной дизайн.

На завершающем этапе делают карту раскроя. Для раскроя деталей подходит приложение Cutting 2. Оно позволяет рационально расположить детали на материале, уменьшить отходы, а, значит, и затраты. У программы простой и понятный интерфейс, в ней можно отметить детализацию (например, обработку торцов полимерной кромкой).

Подготовка карты раскроя

Делаем проект индивидуальным

После того как вы начертили, точнее скомпоновали, 3д проект его нужно сделать индивидуальным. Для этого в вашем распоряжении огромная палитра цветов и материалов для виртуальной примерки. Фасады можно разукрасить в разные цвета, применить различную текстуру, а также сделать комбинацию цветов в несколько кликов.

Также в нашем планировщике вы можете поменять размеры стандартных модулей, наполнение шкафов и столов, устроить виртуальную экскурсию по вашему рисунку для всей семьи с демонстрацией открытия дверей и ящиков. А также дополнить проект обеденным столом, стульями, предметами декора.

После того как проект нарисован нужно узнать его стоимость для этого нужно нажать «Отправить на расчет». Мы обработаем заявку в кратчайшие сроки, не забудьте указать контактный номер телефона для уточнения деталей.

Базис-Мебельщик

Систему «Базис» с полным правом можно назвать наиболее масштабной и всеобъемлющей программой для мебельного проектирования, производства и продаж. Она охватывает все аспекты мебельного производства, начиная от разработки дизайна до отправки готового изделия конечному потребителю. Система состоит из ряда модулей, поэтому каждый пользователь может выбрать оптимальную для себя конфигурацию, полностью обеспечивающую его потребности, начиная от рядового дизайнера или мастера и заканчивая крупной компанией. В систему входят:

Базис-Мебельщик – основной модуль, доступный на бесплатной основе с ограниченной функциональностью, являющийся отличным инструментом для разработки и 3D визуализации любых видов мебели;
Базис-Шкаф – специализированный модуль для проектирования корпусной мебели и разработки технологической карты для производства;
Базис-Раскрой – для автоматического формирования карт раскроя на основании, разработанного дизайн-проекта;
Базис-Смета – модуль для автоматизации расчёта производственных затрат;
Базис-ЧПУ – модуль для автоматического формирования необходимого пакета данных для линии станков с ЧПУ;
Базис-Упаковка – для разработки оптимальной схемы упаковки элементов мебели, предназначенной к перевозке, с учётом требований заказчика;
Базис-Склад – модуль складского учёта, облегчающий контроль ТМЦ предприятия с учётом запланированного производственного процесса;
Базис-Салон – модуль для планировки интерьеров, визуализации вариантов с различными материалами, оформления заказов потребителей с расчётом стоимости.

Помимо того, система Базис предлагает обширный выбор платных и бесплатных сервисов, приложений, а также широкую поддержку на всех уровнях. Используя ПО, предприятие в несколько раз уменьшит период между приёмом заказа и отправкой готового продукта потребителю, сократит штат персонала, снизит затраты материалов и других ресурсов.

Мебель на кухню

Полученные данные наносят на сетку рисунка. После приступают к выбору расположения мебельного гарнитура и его размеров

Основное внимание уделяют рабочему треугольнику: плита, раковина, холодильник

При идеальной планировке они должны располагаться в одном шаге друг от друга, чтобы обеспечить максимальную комфортность и удобство рабочего процесса. Треугольник носит условное обозначение, предметы быта могут располагаться вдоль одной линии.

Если расположить варочную панель возле холодильника, а мойку на другом конце комнаты, то это не только будет неудобно и не практично, но и вызовет массу сложностей с перемещением по комнате.
