Расположение розеток на кухне: примеры, идеи, фото, схема.

Для подсветки используйте мебельные выключатели

Для включения и выключения подсветки советуют использовать мебельные выключатели,
что позволит разделить освещение на несколько функциональных групп света
– подсветка рабочей поверхности, декоративная подсветка, подсветка
полок. В результате Вы будете использовать только ту подсветку, что
нужна, а не перебирать клавишами выключателя в поисках нужного
освещения.

Выключатели для подсветки по способу срабатывания можно разделить на

механические
бесконтактные (сенсорные) выключатели.


Рис. 5. Пример врезного механического выключателя для подсветки


Рис. 6. Пример емкостного выключателя для подсветки

Каких ошибок стоит избегать

Точность правильно выполненных монтажных работ очень важна. От этого зависит безопасность. Из-за неопытности многие допускают ошибки, особенно когда все делают своими руками. Есть мелкие недочеты, которые максимум могут привести к неудобствам при эксплуатации, а вот грубые – чреваты серьезными последствиями. Чтобы этого избежать, рассмотрим наиболее распространенные ошибки:

Нельзя выполнять монтаж проводки до появления четкого плана, с детальной прорисовкой всех кухонных элементов.
Для многих бытовых приборов производители делают запрет на их подключение к сети через переноску. Поэтому при выборе места установки электроточки необходимо сделать точные расчеты, вычислить длину кабеля, ширину предмета, учесть сторону расположения выхода шнура.
Рекомендуется использовать УЗО или дифференциальный автомат для любой линии

Однако бывают случаи, что таковые не ставятся даже для предметов, непосредственно связанных с водой, например, бойлер, стиральная, посудомоечная машины.
Особое внимание необходимо уделять при выборе места установки розетки, оно должно соответствовать всем нормативам. Частой ошибкой является их установка под мойкой, вблизи газовых труб, над варочными поверхностями.
На высоте до 25 см от уровня пола обычно в стене делают проводку воды, если раковина или посудомойка удалены от общей канализации. Не зная точного расположения, лучше устанавливать электрические разъемы по евростандарту на высоте 30 см.

Не зная точного расположения, лучше устанавливать электрические разъемы по евростандарту на высоте 30 см.

Установка розеток на кухне

Прежде чем проводить какие-либо работы по размещению розеток на кухне, стоит определиться, какое их количество необходимо. Здесь стоит исходить из количества техники, которая будет в процессе работать и использоваться постоянно. При этом количество самих точек должно быть на четверть больше, чем требуется для подключения всех электроприборов:

Микроволновая печь;
Плита;
Духовой шкаф;
Мультиварка;
Посудомоечная машина.

Вся подобная техника, включая чайник и тостер, должна учитываться при расчёте необходимого количества розеток.

Также стоит учитывать размер кухни и не забыть про удобство. На маленькой площади может быть сложно разместить много кухонной техники, что требует особого подхода к расположению точек. А вот кухни большого размера позволяют разыграться фантазии, что значительно облегчает подбор места для расположения электроточек.

Однако несмотря на размер и удобство, особое значение будут иметь даже не эстетичность расположения, а безопасность. Поэтому первым делом стоит учитывать следующие требования для розетки на кухне:

Хороший доступ к точке;
Безопасность;
Профессиональный монтаж.

Это три составляющие, которые делают розетки на кухне по-настоящему удобными и безопасными. Продумывая расположение розеток на кухне, нужно понимать, что подобное помещение является местом с повышенной влажностью, а количество кухонной бытовой техники подразумевает высокие нагрузки на проводку. Именно поэтому и установка розеток, и расчёт и монтаж проводки должны соответствовать требованиям безопасности.

Запрещена установка розеток над раковиной или плитой. Пренебрегать этим нельзя, ведь от этого может зависеть ваша жизнь. Если по каким-либо причинам (новая мебель, смена дизайна и так далее) точка оказалась на этих участках, то переносить её всё же придётся.

Если по тем же причинам электрические точки оказались под мойкой, то придётся как минимум расположить их выше сантехнического сифона. При этом влагостойкость таких розеток должна быть не ниже IP44 — защита от мелких приборов и небольших брызг воды.

А если у вас есть дети, то такой момент просто нельзя не учесть. Для их защиты от поражения электрическим током следует приобретать розетки со штоками или другими средствами защиты.

Для каждого энергоёмкого прибора рекомендуется делать отдельную точку и линию подключения.

Основные ошибки в размещении розеток

Важность правильного расположения и подключения кухонных розеток сложно переоценить. Любая, даже самая оригинальная кухня в первую очередь обязана быть безопасной. Не редко хозяева недооценивают это требование

Это случается, в основном, по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения

Не редко хозяева недооценивают это требование. Это случается, в основном, по неопытности, ведь они не каждый месяц делают полноценный ремонт помещения.

Среди ошибок, допускаемых при размещении кухонных розеток, встречаются как откровенно грубые, так и незначительные. Если мелкие недочеты принесут при эксплуатации лишь неудобство и определенный дискомфорт, то серьезные огрехи способны причинить много бед.

Неправильно проложенная проводка может стать причиной сильнейшего пожара из-за короткого замыкания

Самое ужасное – пренебрежение правилами безопасности

Это когда проводка прокладывается неправильно, не берется во внимание материал стен и нужный вариант изоляции в конкретном случае. Такая небрежность чревата плачевными последствиями – при коротком замыкании от всего дома в считанные минуты останется лишь пепелище. Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля

Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение. Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни

Второе серьезное нарушение – когда все электроустановочные изделия запитаны от одного силового кабеля. Такая схема расположения розеток на кухне не выдерживает критики, ведь линия просто не в состоянии будет выдержать напряжение. Как результат – полностью не функциональное помещение. Всегда нужно следить, чтобы включен был лишь один мощный или 2-3 маломощных прибора. Это недопустимо для кухни.

Третья ошибка – если для электрической плиты не была выделена отдельная линия, идущая от щитка. Этот мощный потребитель электрического тока будет качественно работать только при условии правильного подключения.

В-четвертых, все розетки, спрятанные под мойкой, должны обладать соответствующей степенью защиты от влаги – не менее IP44. Группы электроточек, размещенные в зоне свободного доступа детей, обязательно надо подбирать с защитными шторками.

Неправильно расположенные розетки желательно сразу перенести в места, более для них подходящие (+)

В-пятых, для всех приборов, работающих с водой, например, посудомоечная или стиральная машина, важно сделать отдельную питающую линию. Ее нужно оснастить устройством защитного отключения, а устанавливаемые розетки желательно брать с заземлением. Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию

Эти меры в случае короткого замыкания помогут уберечь жилище от беды, отключив линию.

К незначительным ошибкам по размещению кухонных розеток можно отнести неудобное расположение некоторых их групп. Также, плохо, когда забыли предусмотреть пару запасных точек, например, для зарядного устройства телефона или ноутбука.

Розетки, гармонично подобранные под общую стилистику помещения, не будут вызывать раздражения хозяйки

Еще один неприятный недостаток – когда цвет и форма корпуса установленных розеток выбивается из общего дизайна помещения. Такое обычно происходит, если хозяева много раз меняют общую концепцию кухни. Купив необходимые материалы, они вдруг решают изменить цветовую гамму или заказать другую мебель, забыв об уже вмонтированных розетках.

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

холодильник – до 1 кВт;
водонагреватель – от 1,5 кВт;
варочная поверхность – от 1 до 1,5 кВт;
стиральная машина – около 1,5 кВт;
электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Если розетки установлены до покупки кухонной мебели

При установке кухонного гарнитура в уже отремонтированное помещение, или в помещение, где ремонт не планируется, может понадобиться изготовление нестандартных изделий, что несколько удорожит кухню и осложнит проект. Это связано с тем, что бытовая техника и элементы кухонной мебели имеют стандартный ряд размеров. Значит, при моделировании кухни, с учётом расположения уже установленных розеток, необходимо будет «подгонять» гарнитур под имеющуюся схему электропроводки.

Например, длина стены 260 см. Это позволяет установить на кухне холодильник (стандарт — 60 см), духовой шкаф с варочной панелью (стандарт — 60 см), шкаф под мойку (60 см). За вычетом размера стандартных элементов (180 см) для расположения шкафов для посуды остаётся 80 см. При этом нужно учесть, что по соседству с варочной панелью нельзя ставить ни холодильник (во избежание его перегрева), ни мойку. Для варочной панели и мойки в столешнице делаются вырезы, которые должны быть расположены на расстоянии не менее 5 см друг от друга, иначе столешница может треснуть при установке.

Итак, в нашем примере вариант расположения техники и мебели только один: холодильник, шкаф 40 см, варочная панель, шкаф 40 см, мойка. В этом случае часто оказывается, что в том единственном месте, где можно поставить духовой шкаф уже установлена розетка. Шкаф приходится смещать, при этом в лучшем случае нарушается симметрия, а в худшем, приходится прибегать к изготовлению нестандартных изделий. Как уже говорилось, это влечёт за собой удорожание кухни, а для многих производителей и увеличение срока изготовления гарнитура.

Таким образом, наилучшим вариантом при планировании ремонта на кухне и проектировании расположения электророзеток для бытовой техники, является предварительное составление макета будущего гарнитура, с учётом всех особенностей помещения.

Основные требования к размещению розеток на кухне

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

Крупной техники:
- электрическая духовка – от 2500 Вт;
- варочная поверхность – 1000-1500 Вт;
- посудомоечная машина – от 1000 Вт;
- стиральная машина – от 1500 Вт;
- водонагреватель – от 1500 Вт;
- холодильник – 200-1000 Вт;
- морозильная камера – 300 Вт.
Мелкой кухонной техники:
- микроволновая печь – от 800 Вт;
- чайник электрический – от 500 Вт;
- блендер – до 300 Вт;
- кухонный комбайн – 1200-1500 Вт;
- кофеварка – от 900 Вт.
Дополнительной техники, которая может присутствовать на кухне:
- телевизор – 200-330 Вт;
- ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ

Мощность приборов можно уточнить в технических паспортах к ним.
Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания

Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения

Размещение розеток следует строго вычертить на плане кухни и отметить, как будут к ним проведены электрические линии.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Самый стандартный набор таков:

холодильник
варочная панель
духовой шкаф
вытяжка

Опционально:

измельчитель отходов (он же диспоузер)
посудомоечная машина
телевизор

Нестационарная постоянная техника:

электрический чайник
кофемашина
тостер
мультиварка
микроволновая печь

Нестационарная непостоянная техника:

блендер
миксер
соковыжималка
планшет/телефон

Двухклавишный выключатель:

для основного освещения
для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой

Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой

Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

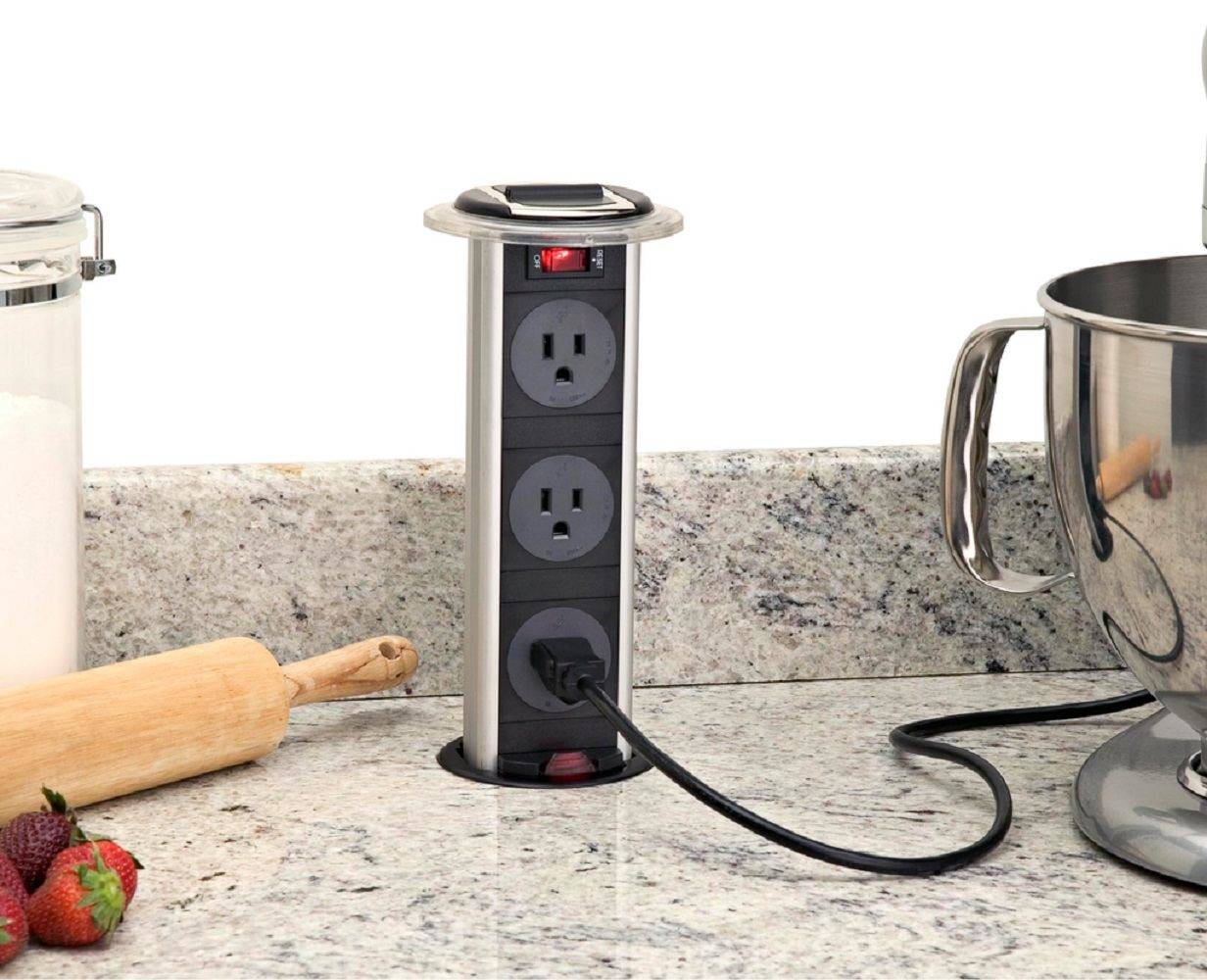

Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …

… и через некоторое время наслаждаемся комфортом своей новой кухни!

Расстояния и места размещения

Расчёт количества – только пол дела. Теперь предстоит сделать что-то наподобие разметки стен на бумаге, где будет отображаться расположение мебели.

В этом деле вам понадобятся точные параметры помещения: длина, ширина, высота помещения. Поочередно схематически прорисовывайте все элементы интерьера и бытовой техники. Теперь возьмите план и перенесите его на разверстку стен. Для каждого электрического прибора существует правила, которых стоит придерживаться.

Холодильник

Розеточный ряд должен располагаться на нижнем уровне. Так, чтобы не было видно подключения. Невозможно с точностью определить какое это должно быть расстояние. Ведь нужно учитывать особенности холодильника. Специалисты говорят, что оно должно быть не ниже 10 см от пола, то есть примерно на одном уровне с ножками холодильника. Свои слова они доказывают тем, что если расположить ряд выше, то он будет упираться в вилки. Однако если вы намерены выключать вилку часто, то нижнее расположение навряд ли подойдет. Удобнее будет сделать подключение в рабочей зоне, а не спрятать его за холодильником.

Розетки рабочей зоны и над столешницей

Высота столешницы варьируется в диапазоне от 80 до 90см. Далее идет пространство с фартуком примерно 55-60см, а над ним навесные шкафчики.

Высота розеток над столешницей на кухне должна состоять 100-105 сантиметров от пола. Они окажутся посередине «простенка» и их удобно будет подключать к мелкой кухонной технике (блендеру, миксеру, комбайну, электрической овощерезке). Если между столешницей и стеной есть плинтус, то расстояние должно быть не менее 5 см, чтобы розетка не задела его. Сколько комплектов розеток разместить? Один между кухонной мойкой и варочной поверхностью плиты, а второй в любом углу.

То есть, всего над столешницей желательно установить 2 розеточных комплекта. Если внешний вид их вас не устраивает, обдумайте варианты при которых их придется встраивать в столешницу. Выдвинутый блок наружу выглядит как небольшая коробочка. Под него тоже нужна розетка, ведь протягивать сверху шнур не эстетично.

Вытяжка

Сверху, почти под потолком выводится розетка для вытяжки. Большую роль играет бренд устройства. Дешевые модели обходятся выводом кабеля и подключением его прямо изнутри вытяжки. Более дорогая техника идет за своей вилкой в комплекте. Если ее срезать самостоятельно, то это повлечет за собой потерю гарантии. Поэтому при поломке вытяжки вы не сможете починить её бесплатно.

Варочная и духовка

В вашем распоряжении мощная варочная поверхность? В таком случае делается вывод кабеля и его подключение при непосредственном контакте колодки панели. Второй вариант – установка специальной силовой розетки.

Духовые шкафы, в отличие от варочных поверхностей, выпускаются с обычными вилками. Здесь не нужно ничего придумывать, всё по стандарту – подключение в простые розетки.

Очень удобно, когда по левой или по правой стороне от плиты, духовки имеются шкафчики с дверцей. Тогда расположить розетки можно прямо внутри них на задней стенке. Отступ равен примерно 15-20см. Если нет возможности смонтировать розетки в шкафчиках, остается подключиться от нижней группы. При установке духовки отдельно от плиты, розетка размещается в нижнем ящике на высоте до 70 см.

Посудомойка

Согласно своду правил по проектированию и строительству (проектирование и монтаж электроустановок жилых и общественных зданий п. 14.29) вблизи моек и раковин запрещается размещать розетки. Поэтому всегда делайте отступ при монтировании розеточной группы для этой сантехники.
За посудомоечной и стиральной машинами также запрещается выполнять розетки по понятным причинам.
Одну розетку можно разместить рядом с обеденным столом (в том случае, если он находится около стены, а не посередине столовой).
Когда вы запланировали приём гостей, вам несомненно понадобятся дополнительные приборы, чтобы приготовить еду или подключить их по приходе гостей прямо на столе (блендер, соковыжималку, комбайн для нарезки, шоколадный фонтан и т.д.). Даже в будни еще одна розетка на кухне никогда не будет лишней. Например, можно подключить ноутбук, если вы привыкли иногда работать в этом помещении.

Планирование размещения розеток

Чтобы подробно разобраться с размещением розеток в квартире, перед непосредственным монтажом электроустройств необходимо составить план с учетом количества техники. В первую очередь составляют схему квартиры, отмечая расположение мебели и технических приборов. Причем количество электророзеток увеличивают на одну или две единицы, предусматривая возможное расширение арсенала используемой бытовой техники.

Схема размещения

Если план розеток и выключателей составляется для строителей, в обязательном порядке делают его в масштабе на миллиметровой бумаге с привязкой к общей планировке. Обозначаются места расположения и высота установки устройств в соответствии с нормативами.

План размещения розеток и выключателей в квартире

Как определить необходимое количество

Правильная схема подключения и расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне

Сколько розеток должно быть в квартире, зависит от ее оснащенности бытовой техникой. Эксперты советуют предусмотреть для каждого электрического прибора свой разъем, расположенный в месте, удобном для его использования. Причем в каждом помещении следует еще добавить пару электророзеток с расчетом на будущее. Хорошее подспорье в определении количества электроприборов – подробный план.

Особенности размещения розеток

Высота установки розеток и выключателей

Детализируя план установки, следует уточнить, что к размещению розеток в квартире предъявляются особые правила, имеющие рекомендательный характер, отраженные в «Своде нормативов по строительству и проектированию», а также в СНиП 31–110–2003:

Высота расположения выключателя определяется с учетом среднего роста членов семьи, чтобы каждый мог пользоваться им, не поднимая руки. В среднем этот показатель равен 80-90 см от поверхности пола.
Выключатель должен размещаться со стороны дверной ручки, в непосредственной близости от дверного проема, около 10-15 см от него.
Электроразъемы не должны закрываться предметами мебели, что ухудшает доступ к ним и отток тепла.
Выключатели для ванной комнаты и туалета выносят в коридор.

Принимают во внимание рекомендации дизайнера и нюансы дизайнерского проекта

Расположение розеток по высоте

Если приходится проектировать схему расположения электророзеток самостоятельно, то нужно учесть следующие размеры, влияющие на расположение розеток по высоте:

высота ножек гарнитура;
высота от пола до верха столешницы;
расстояние между столешницей и навесными шкафами («фартук»);
высота навесных шкафов;
высота напольных шкафов.

Все, далее указанные цифры, предполагают стандартные размеры:

высота низа кухни (от пола до верха столешницы)—86 см;
«фартук»—60 см;
высота навесных шкафов —92 см.

Если выбрана нестандартная высота кухни, то при проектировании схемы расположения электророзеток, указанные ниже размеры следует корректировать на величину отклонения от стандарта.

2 Как расставлять источники – определяем расстояние от пола

Чтобы выяснить оптимальную дистанцию от пола до источника питания, нужно рассмотреть принцип расчета на примере каждого электроприбора. Самый важный из них – плита. Для устройства совмещенного типа будет достаточно всего одной розетки, а для раздельных приборов, включающих варочную панель и духовой шкаф, необходимо два источника питания. Специалисты не советуют размещать последние на стене прямо позади духовки или вблизи от конфорок. Оптимальный вариант – установить их в стороне от задней стены плиты на расстоянии 20 см. от пола. Так розетки не будут видны вашим гостям, и у вас будет свободный доступ к источнику питания. Расстояние от столешницы при этом будет составлять примерно 55–65 см.

Далее идет черед холодильника. Здесь нужно придерживаться того же принципа – устанавливать розетку на расстоянии 15 см., смещая ее немного в сторону от змеевика. При этом стоит учитывать, что длина шнура большинства моделей холодильников очень мала. Если на кухне будут устанавливаться стиральная и посудомоечная машины, то для них потребуется две дополнительные розетки. Главное правило – они не должны располагаться в непосредственной близости к заливным и сливным шлангам приборов. Следовательно, источники питания оптимально устанавливать в противоположной стороне от каналов на расстоянии 25 см. от пола.

Важной частью кухни является ее «фартук», то есть пространство между верхней и нижней частью мебели, или между шкафчиками и столешницей. В большинстве случаев в этой части находится зона для приготовления пищи. Следовательно, здесь необходимо большое количество розеток, так как домохозяйке часто приходится использовать миксер, мультиварку и другие приборы

Чтобы с ними было удобно работать, устанавливать источники питания стоит на высоте 15 см. от верхнего края столешницы. Специалисты не советуют ставить розетки в этой зоне слишком высоко над поверхностью, так как фартук – место, которое сразу бросается в глаза. А большое количество торчащих между мебелью розеток не сделают ваш интерьер лучше

Следовательно, здесь необходимо большое количество розеток, так как домохозяйке часто приходится использовать миксер, мультиварку и другие приборы. Чтобы с ними было удобно работать, устанавливать источники питания стоит на высоте 15 см. от верхнего края столешницы. Специалисты не советуют ставить розетки в этой зоне слишком высоко над поверхностью, так как фартук – место, которое сразу бросается в глаза. А большое количество торчащих между мебелью розеток не сделают ваш интерьер лучше.

Розетки на кухонном фартуке

В плане также были отмечены розетки на противоположной стене от гарнитура. Они требуются для подключения телевизора и других необходимых приборов. В этой части также бывает расположен обеденный стол и диван. Источники питания здесь могут стать необходимыми для подключения пылесоса, ноутбука или зарядного устройства для телефона. Лучше всего, если в этой зоне будет располагаться пара двойных или тройных источников питания на высоте 25 см. от пола.

Зачастую новичкам интересны евростандарты и правила установки розеток согласно им. Однако, ни один специалист не может предоставить каких-то определенных правил, так как их нет ни на одной бумаге. Все сводится к тому, что большинство жителей западных европейских стран устанавливают выключатели на высоте 80–90 см. от пола, а розетки – на расстоянии 25 см. Поэтому не стоит «заморачиваться», лучше самостоятельно определиться с самым оптимальным для вас положением источников питания.

Где размещать розетки на кухне: примеры, идеи, схемы
