Какой кабель выбрать для кухни
Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил: при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

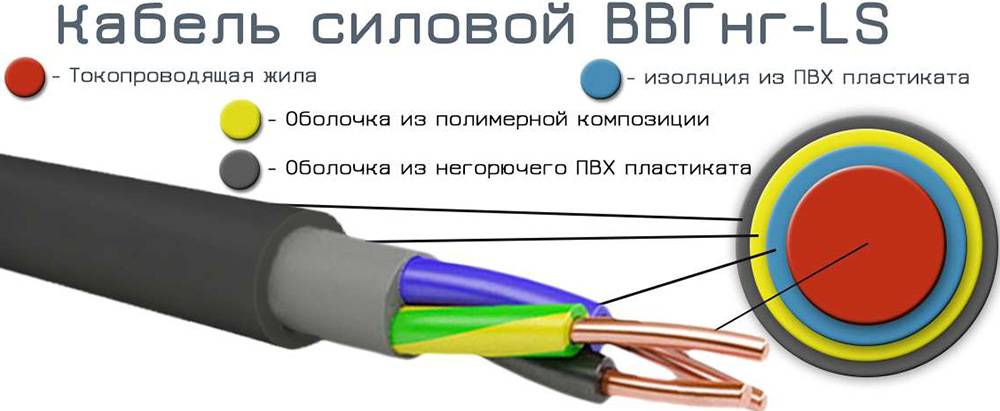

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:
Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.
В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.
Как подключить своими руками, на какой высоте над столешницей встроить
При недоступности услуг профессионального электрика или их дороговизне можно осуществить подключение розетки самостоятельно. Работы стоит производить в резиновых перчатках.
Прежде чем создавать розетки, нарисуйте план где вы будете их размещать
Алгоритм действий:
- обесточить квартиру, отключив электропитание на щитке;
- с помощью индикатора проконтролировать отсутствие тока в розетке;
- если нет индикатора, можно использовать для этого небольшой электроприбор, проверив, работает ли он;
- вынуть старую розетку, отсоединив провода;
- подготовить подрозетник, почистив старый или воспользовавшись новым;
- провода должны быть открыты для проведения работ;
- зачистить концы проводов (до 1,5 см) и пропаять, если нужно;
- одсоединение проводов к новой розетке облегчает использование разных цветов;
- к фазе подключаем белый (он может быть и красным) провод, синий — к «нулю», жёлто-зелёный — к заземлению;
- каждый провод проверяется фазоуказателем. Оголённые провода не должны касаться открытых участков тела;
- рабочая часть розетки вставляется в подрозетник и надежно прикрепляется винтами или специальными зажимами;
- установить наружную крышку для розетки, закрепить винтом не перетягивая;
подключить ток.
Какими бывают розетки для кухни: 4 популярных типа
Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:
накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;
Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем
- угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
- выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;

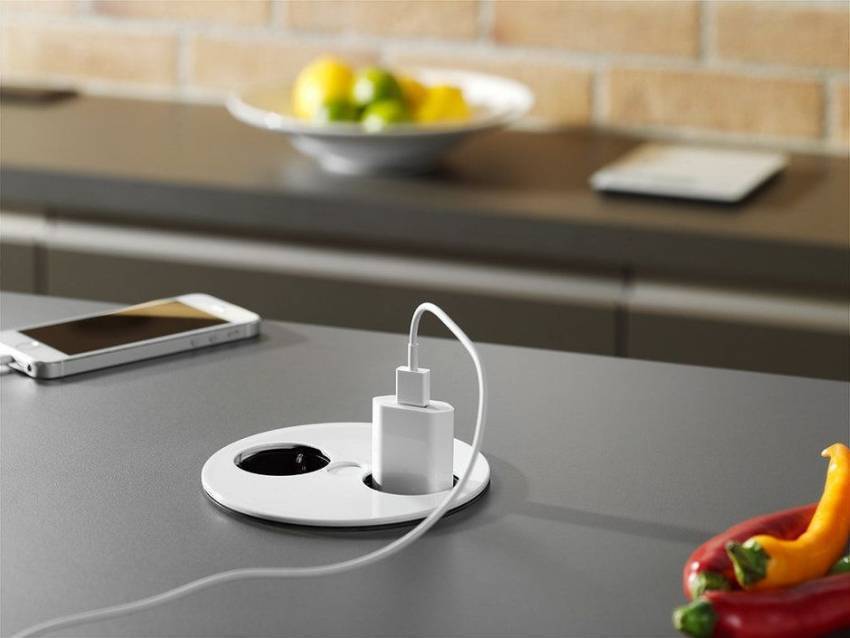

- встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

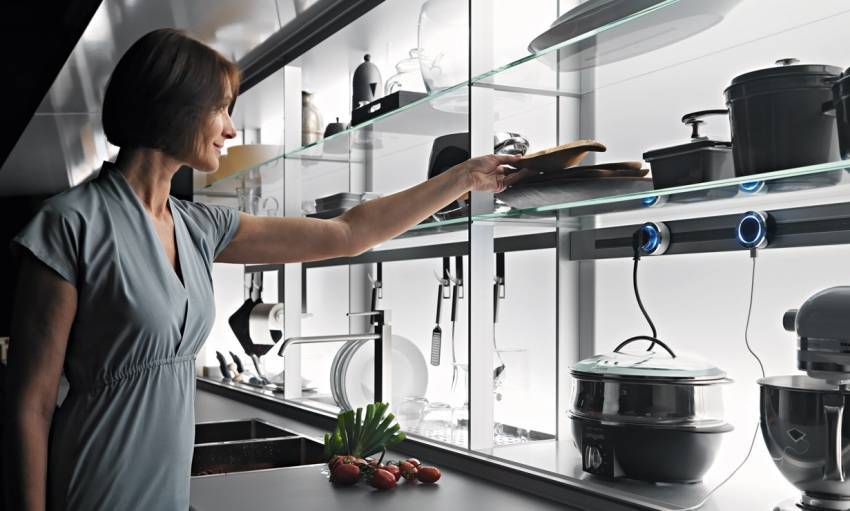

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками
Полезный совет! Помимо традиционных розеток, в современном блоке могут быть предусмотрены разъемы для зарядки гаджетов, а также аудио и видео выходы.

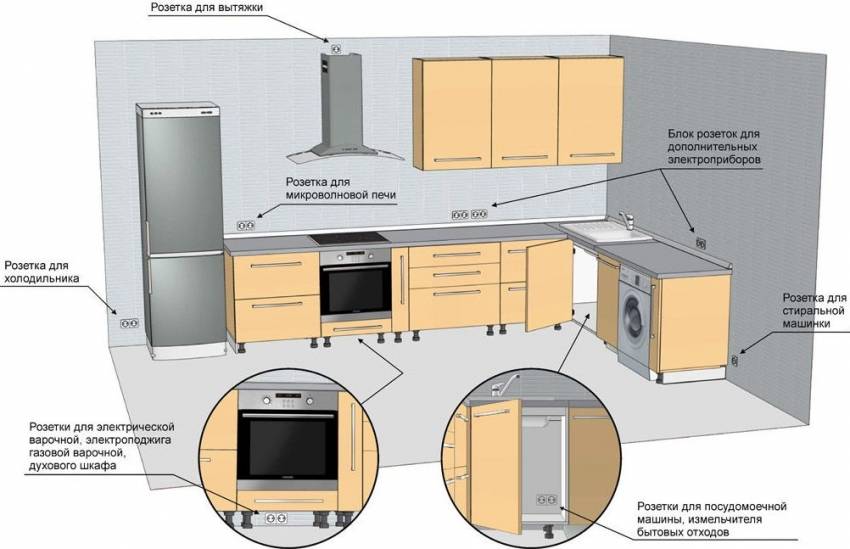

Схема розеток на кухне: сколько их нужно?
Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:
- вытяжка;
- плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
- крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
- мелкая и встроенная техника по типу микроволновки, чайника и т. д.
Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться
Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

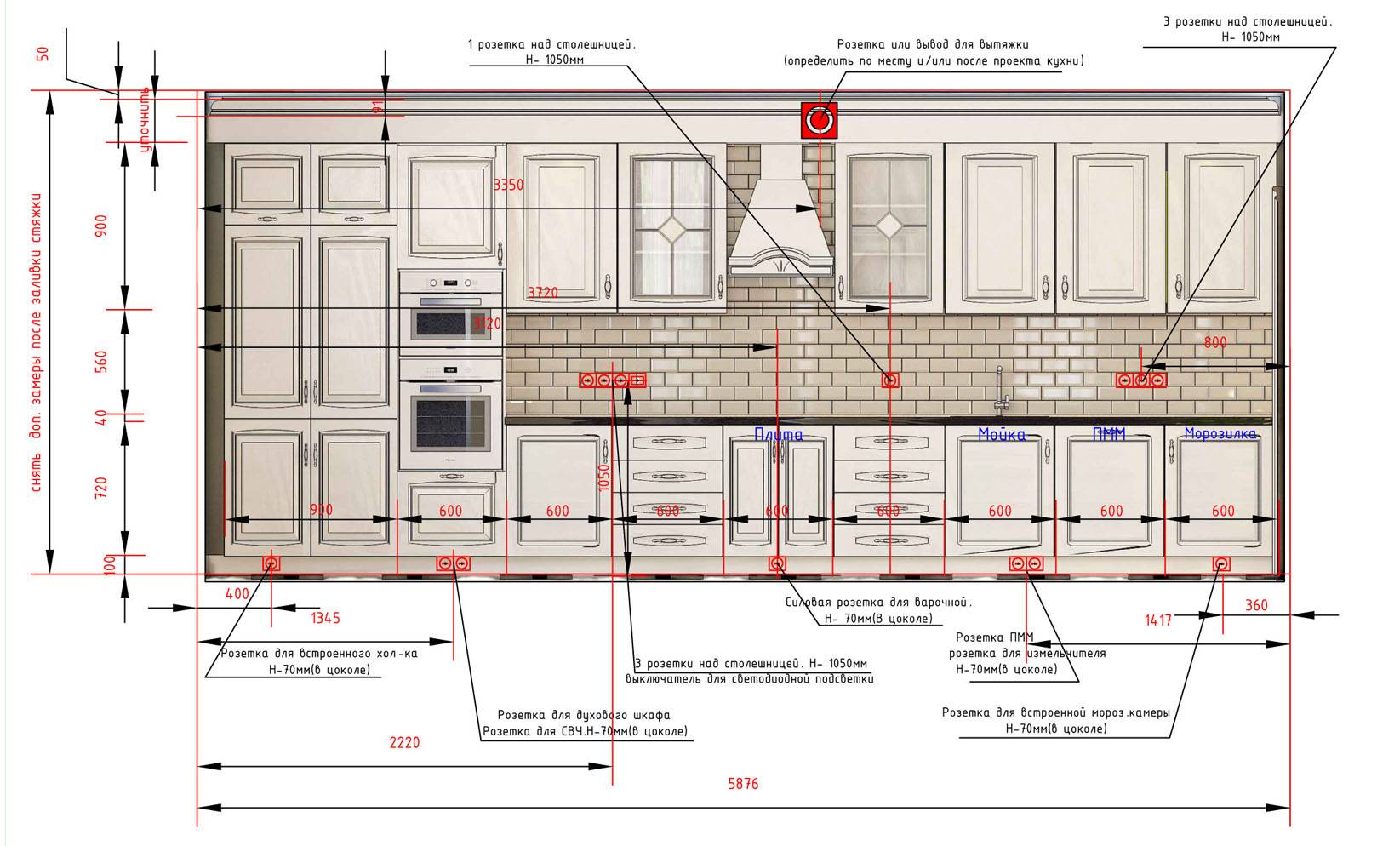

Схема и правила размещения розеток
Maleís hand writing in the document
Перед монтажными работами следует подготовить схему, на которой отображено расположение розеток. Размещение лучше продумать уже после покупки и установки гарнитура, ведь проект зависит от его конфигурации (угловой, стенка и т.д.) и от расстояний между разными предметами мебели и оборудования.
В плане дистанций и монтажа следует соблюдать нормативы:
- Для каждого прибора приобретается свой автомат в щитке, иначе повышается вероятность выхода из строя из-за подскочившего напряжения.
- Высота розеток над полом должна быть минимум 30 см. Наименьшее расстояние вниз от потолка – 20 см.
- Нельзя помещать гнезда прямо возле раковины. Минимальная дистанция от крана – 0,3 м во все стороны.

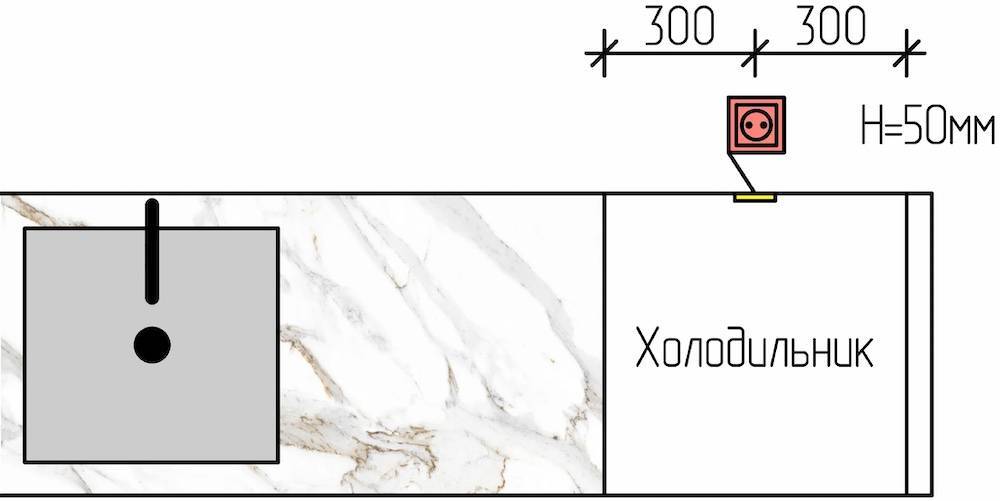

Для холодильника
Розетки на кухне для встраиваемой техники (к примеру, микроволновки) устанавливают так, чтобы обеспечить удобство монтажа каркаса и самого прибора. Это распространяется и на встраиваемые холодильники. За задней стенкой гнездо помещать не стоит. Если позволяет гарнитур, его можно установить в соседнем шкафу. Высота расположения при этом составляет 30-70 см.
Если холодильник стоит отдельно, розетку можно поместить и за ним. Но удобнее будет, если она находится на 5-10 см правее или левее. Тогда она будет доступнее, если холодильник понадобится выключить, его не нужно будет двигать. При необходимости розетку оборудуют стабилизатором напряжения.

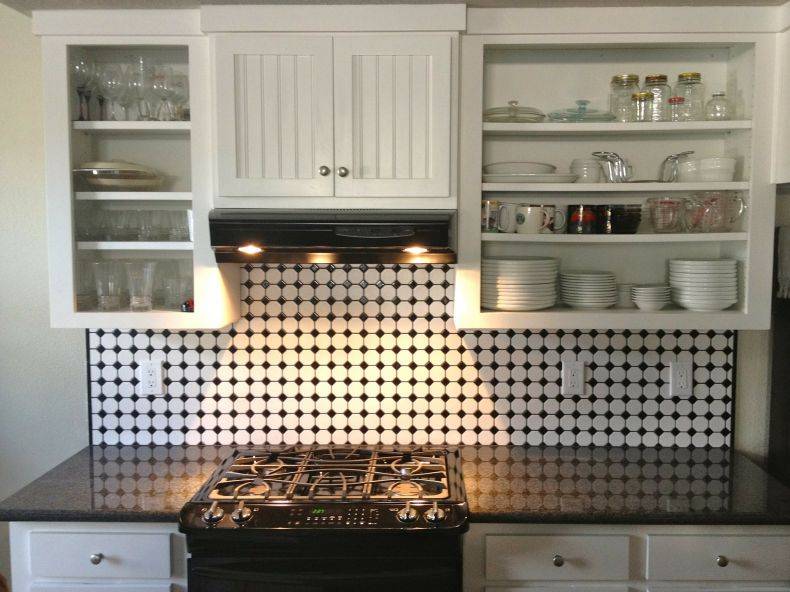

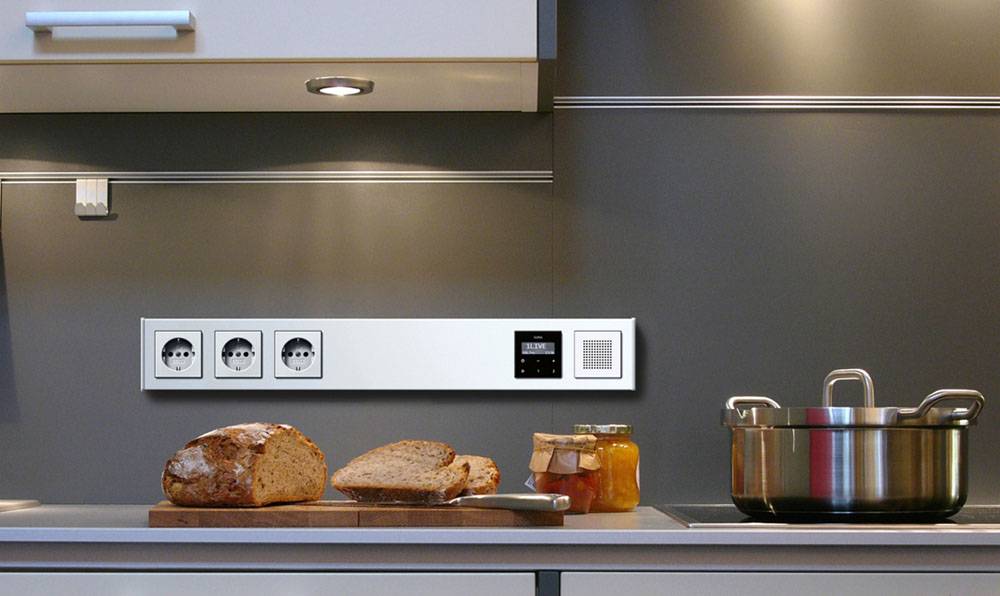

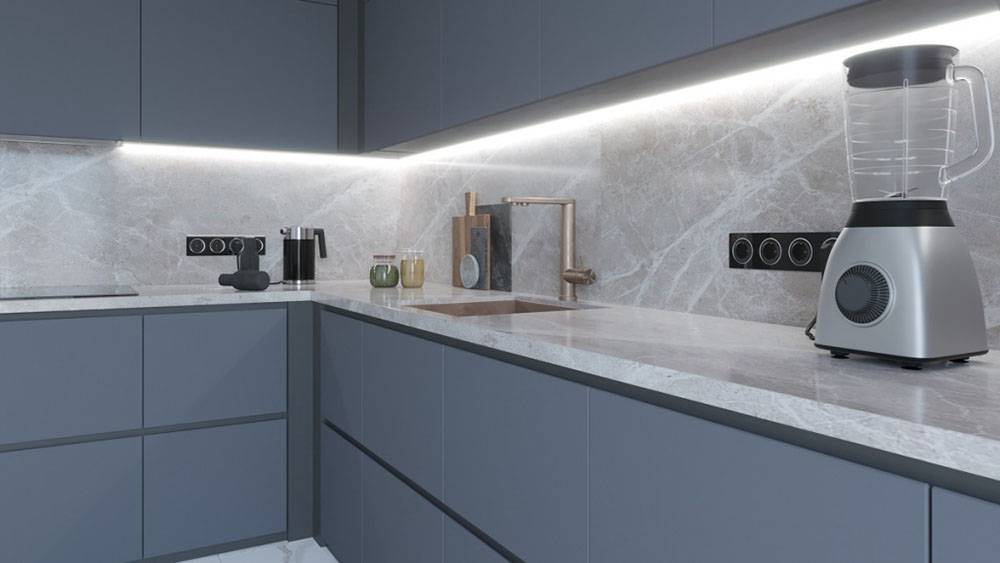

Для рабочей зоны над столешницей
Розетки на фартуке обычно задействуют под малогабаритную технику: электрический чайник, измельчитель и подобные приборы. От их числа зависит нужное количество гнезд.
Минимальная высота их размещения над уровнем столешницы – 15 см. Часто в таких случаях гнезда размещают группами по 2-4 штуки в общей рамке. Они должны располагаться на достаточной дистанции от раковины, плиты и варочных поверхностей. Эти же правила касаются установки розеток над столом.

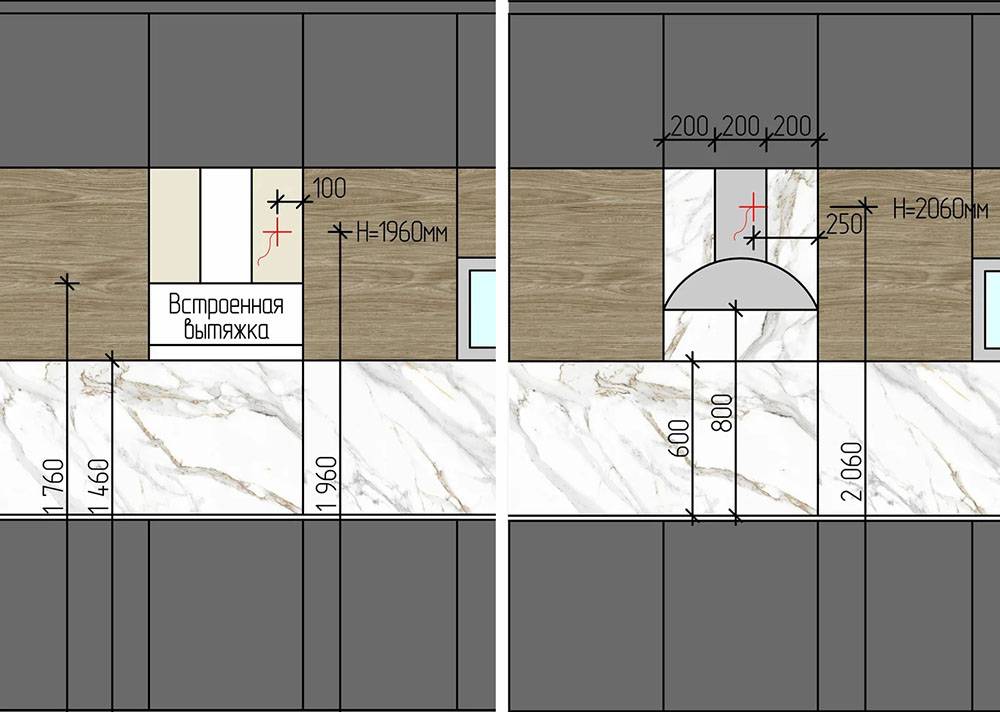

Для вытяжки
Над плитой монтировать розетку запрещается. Если вытяжка встроенная, можно поместить гнездо внутри шкафа. При этом расстояние до потолка должно быть не менее 0,3 м. В случае навесной конструкции можно заменить розетку выводом и произвести подключение вытяжки напрямую. При этом важны учет габаритов и прохождения вентканала (он не должен преграждать доступ к гнезду или выводу).

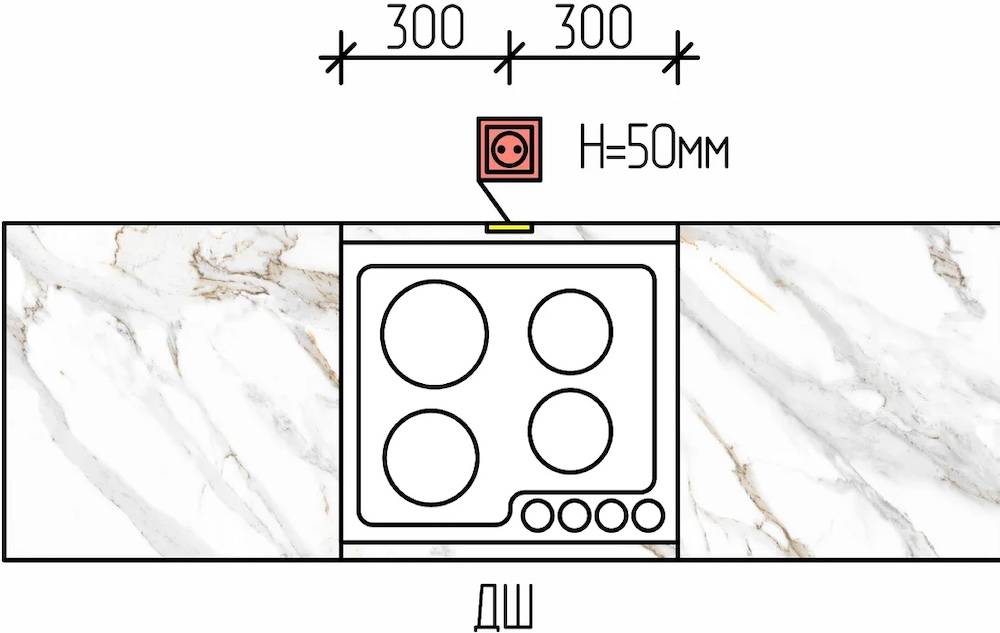

Для варочной панели и духовки/плиты
Розетка для варочной панели и духового шкафа должна располагаться минимум в 0,3 м слева или справа от панели или плиты. Также важна дистанция от гнезда до труб газопровода (минимальная – 0,4 м). Если духовой шкаф и варочная поверхность не объединены в одно устройство, их подключают в разные розетки. Они могут находиться в соседнем шкафу или в нижней части кухни не менее чем в 0,3 м от пола.
Когда духовка встраивается в колонну, гнездо монтируют там же, по центру каркаса. При этом высота размещения составляет 0,55-0,7 м от пола.

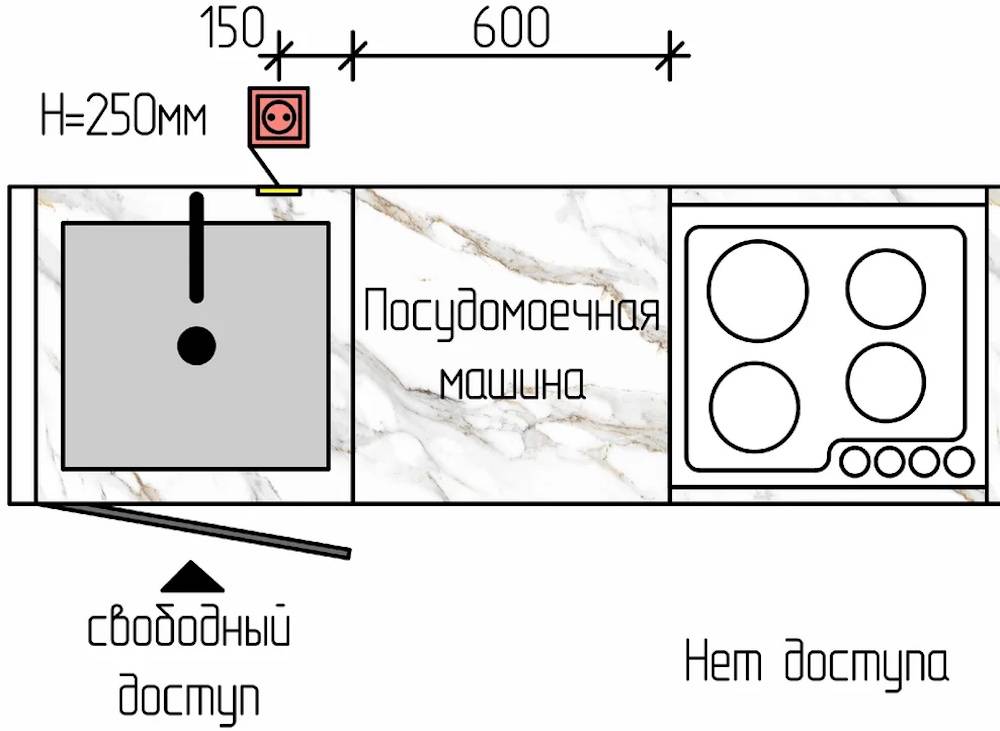

Для посудомоечной машины
Посудомойка часто размещается возле раковины в силу удобства поставки воды. Но монтировать гнездо прямо под мойку не стоит: есть шанс, что туда попадет вода. Лучше расположить его в шкафчике, расположенном по соседству
Важно установить его так, чтобы на него не попадала влага при мытье рук, продуктов и повседневных делах. Также не следует монтировать его по соседству с водорозеткой

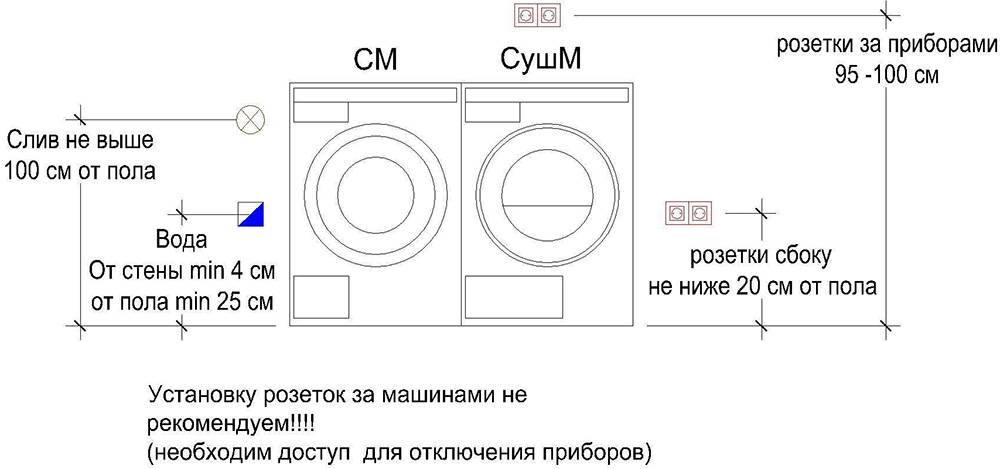

Все то же самое касается размещения гнезда для стиральной машины
Все то же самое касается размещения гнезда для стиральной машины.
Для подсветки
Подсветка требует розеточного гнезда и выключателя. Установить его лучше всего на фартуке в группе, обслуживающей мелкие бытовые приборы. Также можно сделать это внутри навесного шкафчика.
Какой кабель выбрать для кухни
Для выбора подходящего кабеля рассчитывается сечение ведущего провода электрощита и отходящих проводников к каждому токоприёмнику. Марка кабельного провода — медный ВВГнГ-Ls. Различие между изделиями заключается в размере сечения при разной степени мощностных нагрузок:
- <3,5 кВт — 3*2,5 мм2;
- <5,5 кВт — 3*4 мм2;
- <10 кВт — 3*6 мм2;
- <15 кВт — 3*10 мм2.
Даже в устаревших постройках, где в заземляющей системе отсутствует 3-ий проводник, нужно делать проводку трёхжильным кабелем. Тогда впоследствии вам не будет надобности вновь реконструировать и менять провода. Как минимум, дополнительный провод станет запасным для нулевого или фазового, если случится обрыв.
Особенности использования кухонных розеток
Количество точек подключения электричества зависит от размера кухонного помещения и функции, которую оно будет выполнять. В очень маленьких кухнях трудно разместить большое количество бытовой техники.
Однако в больших помещениях есть большой простор для фантазии и желаний владельца дома.
Производители электрических розеток предлагают стильные встроенные решения для кухонь, которые экономно используют пространство
Независимо от того, насколько велика или мала ваша кухня, сколько у вас электроприборов и сколько у вас розеток, есть несколько общих моментов, по которым вы должны убедиться, что у вас лучшие розетки для вашей кухни
- безопасность использования;
- Они должны быть легко доступны;
- Качественная установка.
Помните, что приготовление пищи повышает уровень влажности, а всевозможные мощные электроприборы создают большую нагрузку на электрическую систему
Поэтому важно, чтобы все розетки, установленные на кухне, соответствовали нормам безопасности
Чтобы защитить себя и свою семью от опасности, разместите дополнительные розетки на кухне дальше от раковины и плиты
Во-первых, их нельзя размещать над плитой и раковиной
Это важное правило при планировании и выборе мебельного гарнитура. Если в вашей кухне была проведена масштабная перепланировка и розетка находится над плитой, то ее обязательно нужно перенести
Вы не хотите подвергать свою жизнь опасности и надеяться, что все как-нибудь обойдется.
Во-вторых, если у вас есть электрические точки для подключения кухонных приборов и устройств, спрятанные под мойкой, то в идеале они должны быть расположены над сифоном. Степень защиты таких розеток от влаги должна быть не менее IP44.
В-третьих, если в квартире/доме проживают маленькие дети, этот факт следует принять во внимание. Лучше приобрести специальные розетки со шторками и другими опциями защиты от детей
Также важно, чтобы розетки находились выше роста детей. Кухонная розетка, спрятанная в столешнице, может надежно скрываться от любопытных глаз ребенка
Он не виден с высоты, превышающей рост ребенка
Кухонная розетка, спрятанная в столешнице, может надежно скрываться от любопытных глаз ребенка. Он не виден с высоты, превышающей рост ребенка.
В-третьих, независимо от того, была ли розетка установлена профессиональным электриком или вы выполнили работу самостоятельно, при подключении/отключении приборов ничего не должно дребезжать, искрить или пахнуть горелой пластмассой.
В-четвертых, для каждого мощного электроприбора следует предусмотреть отдельную линию и точку подключения.
Основные правила техники безопасности
Любое взаимодействие с электрооборудованием представляет угрозу для жизни и здоровья.
Поэтому существует ряд определенных правил, знание которых, обеспечит безопасную работу:
Запрещается касаться руками оголенных проводов.
Нельзя разрешать детям играть с установленными розетками.
Важно следить, что электропровод не был переломлен, защемлен и поврежден.
Выкручивать лампочку либо подключать электроприбор в сеть, необходимо только сухими руками.
Запрещается использовать бытовую технику по корпусу которой проходит ток.
От неисправных электроприборов нужно избавляться, пытаться из починить для вторичного использования не рекомендуется.
Важно следить за тем, чтобы электрочайник, мультиварка и прочие подобные приборы перед включением были наполнены.
Соблюдая эти правила получится сохранить самое ценное – здоровье и жизнь!

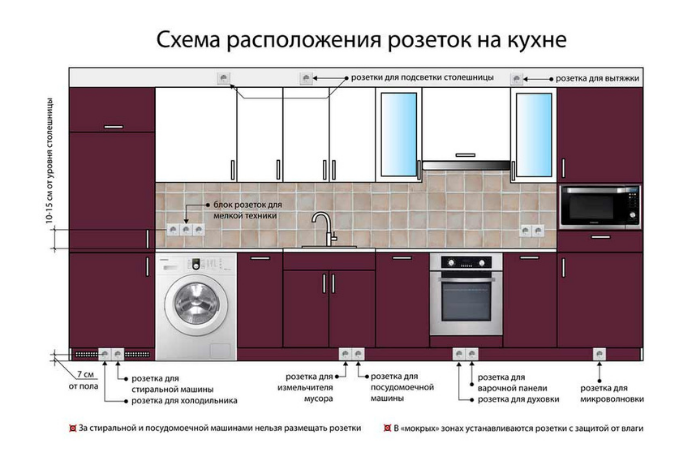

Схема размещения розеток на кухне
Планируя перенос розеток и монтаж новых точек, следует учитывать уровни, на которых будут находиться потребители энергии.
- Нижний: холодильник, стационарная плита, стиральная и посудомоечная машины. Некоторые проекты предусматривают установку электрических измельчителей и фильтров для воды под мойкой.
- Средний. Здесь подразумеваются все оборудование и приборы, которые устанавливаются на столешнице и над ней — кофеварки, скороварки, лампы для подсветки, кухонные комбайны и микроволновые печи.
- Верхний. Здесь располагают вытяжку, кондиционер и телевизор. На перспективу можно предусмотреть вероятность оборудования кухни бра или светодиодной лентой.
Исходя из такой планировки следует делать три независимые линии для снабжения электричеством каждого яруса. Используя мощный медный кабель сечением 2,5 мм, можно последовательно соединить все модули с минимальными расходами на материал и предварительные работы.
Лучшие варианты размещения
Удобство пользоваться приборами на кухне зависит от правильного расчета количества розеток и схемы подключения
Поскольку в районе рабочего стола находится большая часть потребителей электроэнергии, его нужно задействовать максимально. Если будет использоваться плоскость декоративного фартука, нужно предусмотреть, чтобы блоки не нарушили сюжет нанесенного на поверхность изображения.
Следующая рекомендация касается решения о том, как лучше распределить точки по фартуку и столешнице. Целесообразно ставить розетки средней линии так, чтобы они находились симметрично, на одинаковом уровне и расстоянии друг от друга. При этом нижнюю линию можно сделать скрытой, используя свободное место между тумбами и стеной.
Для верхнего яруса следует устанавливать розетки так, чтобы они не бросались в глаза, соблюдая при этом правила электротехнической безопасности.
Чтобы не ошибиться в выборе схемы размещения приборов, следует сделать на ее основе несколько эскизов в цвете и масштабе. После их сравнения остается выбрать самый эффективный и продуктивный вариант. При этом нужно учитывать возможность прокладки проводки открытым способом. Это разрешается делать за шкафами под столешницей.
Количество розеток
Проводя расчет, сколько розеток должно быть на кухне, рекомендуется придерживаться правила разумной достаточности. Излишек приведет к загромождению рабочих поверхностей, лишним тратам времени, сил и денег на установку. Недостаток тоже имеет свои минусы — придется использовать удлинители и тройники, что недопустимо по СНиП.
Чтобы не ошибиться при планировании, нужно учесть все приборы, которые будут подключены постоянно и добавить к ним половину того, что задействуется периодически. Дополнительно следует добавит 2-3 резервных гнезда.
Расстояния и места размещения
Высота установки розеток и выключателей на кухне
Высота розеток над столешницей на кухне выбирается не только по критериям красоты или удобства. Необходимо помнить, что на рабочей поверхности проводится работа с жирами, маслами и водой. Неаккуратность или случайность приводит к разливу жидкостей. Если розетки находятся на уровне столешницы, велик риск короткого замыкания и поражения человека током.
Расстояние между точками и потребителями энергии должно быть в таких пределах:
- холодильник — 5-20 см;
- розетки рабочей зоны и над столешницей — 10-30 см;
- вытяжка — 15-40 см;
- варочная и духовка — 30-50 см;
- посудомойка — 10-30 см;
- телевизор на кухне 5-50 см;
- кондиционер — 10-80 см.
Эти параметры обусловлены уровнем тепла, который создает техника, а также вероятностью возникновения протечек при аварийных ситуациях.
Система классификации
Кухонные розетки бывают четырех видов:
- Угловые. Основное преимущество угловых розеток — возможность разместить в любом удобном месте. Это стык стен, пространство под навесным шкафом. Бывают одинарными и модульными, состоящими из двух-трех.
- Выдвижные. Отличная альтернатива неудобному удлинителю. Внешне представляют собой выдвижной блок, устанавливаемый в столешнице или шкафах, где он защищен от брызг, пыли. Используется для подключения сразу нескольких электрических приборов.
- Скрытые. Эти устройства можно встраивать в столешницу. По конструкции представляют собой несколько соединенных розеток. Часто имеют USB-разъемы для зарядки мобильных телефонов, планшетов.
- Накладные. Установка розеток накладного типа отличается простотой. Они используются только при оборудовании открытой проводки.
Также эти изделия отличаются внешним видом, материалом корпуса, другими характеристиками.
Расстояния и места размещения

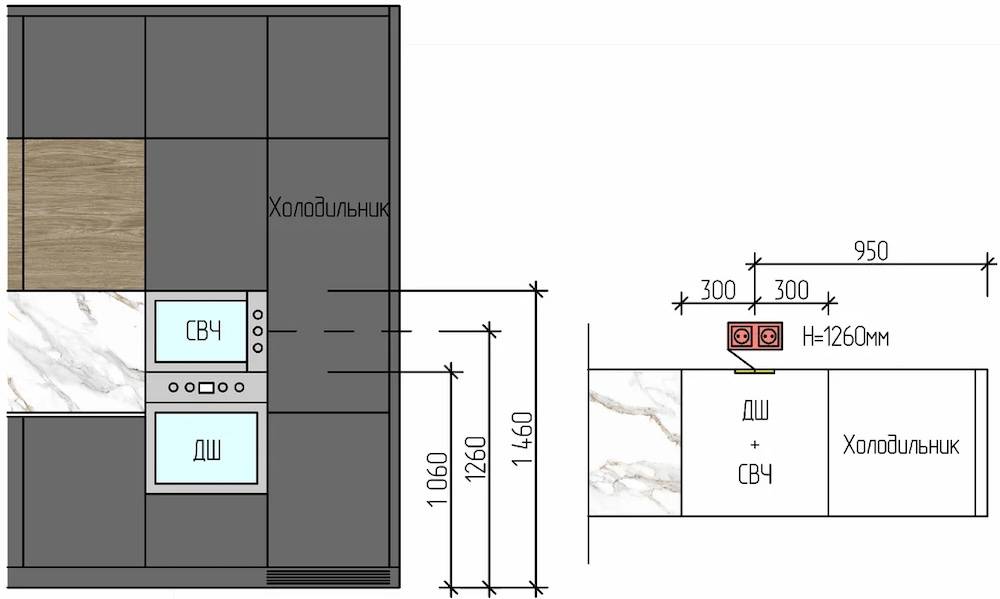

Холодильник и СВЧ-печь
Конкретных параметров высоты оборудования розеток для холодильника или микроволновки нет. Решение в этом случае принимается домовладельцем или ремонтником, в зависимости от типа прибора.
Длина шнура нового холодильника будет составлять около полутора метров. По этой причине точка размещения розетки определяется заблаговременно. Лучше ставить электрическую розетку не ниже двадцати сантиметров от пола. Обусловлено это высокой сыростью в помещении и вероятностью попадания воды.
На уровне выше двадцати сантиметров обеспечивается изоляция кабеля. Лучшим расстоянием считается от тридцати до девяноста сантиметров – вода на розетки не попадёт, а доступ будет свободный.
При правильном подборе изделия в эту же розетку можно подключать микроволновую печь. Дополнительную технику для готовки и разогрева еды ставят на уровне глаз. Высоту розетки подбирают, опираясь на этот параметр. Обычно для этих нужд электроточку установка приходится на правильный по стандарту уровень от 20 до 75 сантиметров. Если микроволновка будет стоять в рабочей зоне, рекомендуется рассмотреть вариант размещения розетки в фартуке.
Вытяжка
Этот аппарат забирает запахи из кухни. Для вытяжки розетку лучше устанавливать наверху, над кухонными шкафами. Стандартного расстояния от вытяжки до энерготочки нет – этот показатель определяется домовладельцами. Однако, лучше, чтобы розетка находилась рядом с вытяжкой. Параметры высоты для всех типов кухонь в этом случае следующие:
- от потолка – 15 сантиметров;
- от пола – 190 сантиметров;
- над рабочей тумбой – 1 метр.

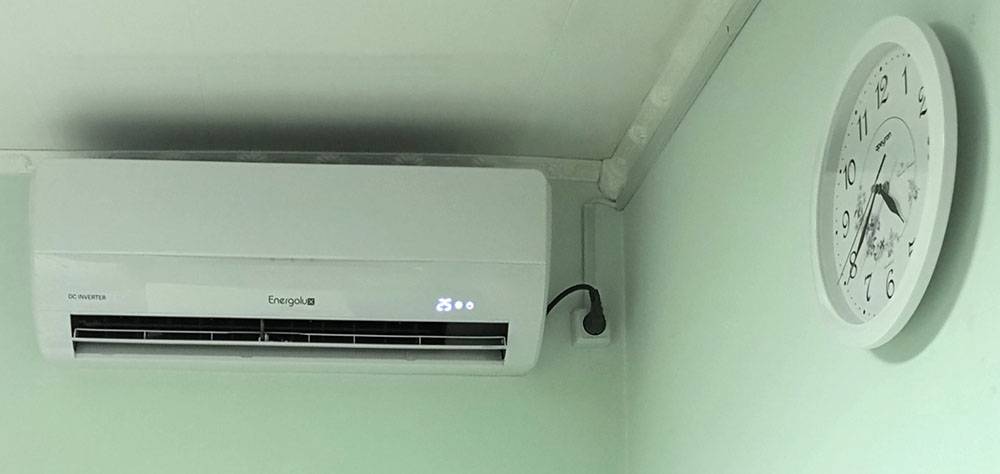

Кондиционер
Обычно кондиционер подключается от отдельного провода и автомата, без розетки. При необходимости энерготочку ставят около прибора с расстоянием от потолка в тридцать сантиметров. Кабель при этом не должен натягиваться.
Раковина
Над раковиной розетки ставить нельзя – только в шкафу. Линии должны подключаться через защищённое оборудование с использованием крышек и резиновых уплотнителей. Между мойкой и розеткой должно быть не меньше пятидесяти сантиметров. Минимальное расстояние водяных розеток под раковину – двадцать сантиметров.
Стиральная машинка
Обычно монтируется около мойки. Стандарты подключения схожи с посудомойкой. Рекомендуется оборудовать энерготочку в шкаф рядом с раковиной для защиты от попадания жидкости. Расстояние до машинки – от 10 до 20 сантиметров, от пола – 20-40 сантиметров. Все элементы должны иметь влагозащиту.
Посудомойка
Требования безопасности говорят, что нельзя ставить розетки над или под мойкой. Лучший вариант расположения – сбоку, как можно дальше от труб, при соблюдении высоты 70 сантиметров от пола.
Лучше всего установить розетку в шкафу, защищающим электросеть от воды. Ошибочным является размещение позади встраиваемого прибора. При использовании стиральной машинки и посудомойки мощностью меньше 4 кВт можно соединить их в единую линию. Саму розетку защищают от воды и снабжают защитительным оборудованием.
Плита
Панель варочная и духовка должны подключаться к разным розеткам. Для духовки электроточку оборудуют на высоте двадцати сантиметров от пола. Силовая розетка должна выдерживать высокое напряжение. Лучше всего монтировать внутрь нижней тумбы.
Розетка для плиты ставится на высоте 60 или 70 сантиметров от пола. Если встраиваемая духовка устанавливается на уровне второго яруса шкафа, то и розетку для встраиваемой техники размещают неподалеку. Можно монтировать электроточку под оборудованием или сбоку. Минимальное расстояние между газовой плитой и мойкой составляет полметра. Над плитой розетки ставить запрещено.
Установка электрических розеток на кухне на фартуке
Обычно в этом месте оборудуют несколько розеток под мелкие бытовые приборы. Высота от верха фартука – от 15 до 20 сантиметров или 1-1,5 метра от пола. Если разместить розетки рабочей зоны и над столешницей слишком высоко, они будут бросаться в глаза. Стандартный вариант – два блока по обе стороны с 2 или 3 точками. Если мебель с подсветкой, розетки ставят на уровне вытяжки.
Главные правила и схема расположения розеток по евростандарту
Говоря простым языком, евростандарт диктует три основных критерия, которые должны быть соблюдены.
Это:
- сделать заземление
- правильно расположить розетки
- рассчитать и распределить уровень потребляемой мощности
Чем же установка розеток по евростандарту отличается от советских принципов расположения розеток в помещении? Само расположение и является главным отличием.
Тут есть несколько правил:
- Выключатели нужно расположить выше от пола на 90 см. В первую очередь это удобно: включить и выключить свет можно не поднимая рук.
- Розетки монтируют на расстоянии 30 см от пола. Это удобно для дизайна помещения. Все провода можно спрятать под плинтус или закрыть специальными накладками.
- Щитки распределения располагают на расстоянии не менее 10 см от окон и не менее 15 см от потолка.
- Покупая розетку, которая будет питать бытовые приборы, выбирайте ту, что рассчитана на ток от 10 ампер и более.
Также следует помнить:
- При расчете количества розеток, воспользуйтесь простым правилом: 1шт на 10м2. В случае с кухней это: 1шт на каждый прибор или 1 шт на погонный метр
- Нельзя монтировать розетки под или над кухонными мойками
Схема
Прежде чем приступать к составлению плана, еще раз уточните площадь вашей кухни. Посчитайте количество кухонной бытовой техники, которой вы часто пользуетесь.
Теперь для наглядности перенесите эту информацию на бумагу.
Примерная схема выглядит так. Но у каждого она будет своя. И высота расположения розеток на кухне от пола, потолка или столешницы будет у каждого своя, но близкая по значениям от принятого стандарта.
Составляя схему расположения, начать следует с розеток, которые будут питать высоко мощную технику. Затем наметить расположение розеток для других приборов. Хорошо, если вы не забудете предусмотреть розетку в районе обеденной группы.
Розетка в районе входа пригодится, чтобы включить пылесос или другую технику, чтобы не проносить внутрь.
Если вы мечтаете о кухне-острове, то о выводе электрики следует подумать на этапе стяжки пола. Накладные розетки и провода не добавят островку эстетичности.
Следует отметить, что составлением схемы можно заняться как самостоятельно, так и поручить это дело специалистам. Они помогут избежать основных ошибок при монтаже проводки на кухне.
Особенности расположения розеток на кухонном рабочем столе
Розетки на кухне следует размещать вдоль рабочей поверхности стола. Это позволит подключать электроприборы без необходимости перемещения их на большое расстояние, что делает использование приборов более удобным.
Розетки должны находиться на достаточной высоте
Розетки на кухне должны быть установлены на высоте, которая обеспечивает удобный доступ к ним. Рекомендуется устанавливать розетки на высоте около 30-40 см от пола. Это позволит удобно подключать и отключать электроприборы.
Розетки должны быть защищены от воды и жира
На кухне неизбежно возникает большое количество жира, воды и других жидкостей. Поэтому розетки на кухне следует защищать от возможных попаданий жира и воды. Это можно сделать с помощью специальных защитных крышек или установкой розеток в специальных водонепроницаемых коробках.
Какие розетки использовать для подключения кухонной техники
Розетки с заземлением предназначены для безопасного подключения крупной бытовой техники, такой как холодильники, плиты, духовки, стиральные и посудомоечные машины. Такие розетки имеют три контакта, включая заземляющий контакт, который защищает от поражения электрическим током в случае возникновения неисправностей.
Розетки без заземления
Розетки без заземления могут использоваться для подключения малогабаритной бытовой техники, такой как тостеры, электрочайники, микроволновые печи и другие приборы, не требующие большой мощности. Такие розетки имеют два контакта, которые обеспечивают подачу электрического тока в прибор.
Розетки USB
Розетки USB могут использоваться для подключения устройств, которые заряжаются через USB-порт, таких как смартфоны, планшеты, электронные книги и другие устройства. Такие розетки имеют два стандартных контакта для подачи электрического тока и несколько портов USB для зарядки устройств.
