Ванная и туалет
В домах, которые построены более тридцати лет назад, подобных электрических коммуникаций в ванной комнате и туалете не предусматривалось вообще. Люди тогда и слыхом не слыхивал о таких чудесах, как джакузи или душевая кабинка, поэтому вопроса, как разместить розетки в ванной, никто перед собой не ставил.
Некоторые умельцы самостоятельно протягивали в ванную провода, крепили разъемы, в которые включали электробритву «Харьков» или фен. Сегодня все знают про эти чудеса, все они доступны и приятны. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.
Важно:
- Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
- Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
- Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор

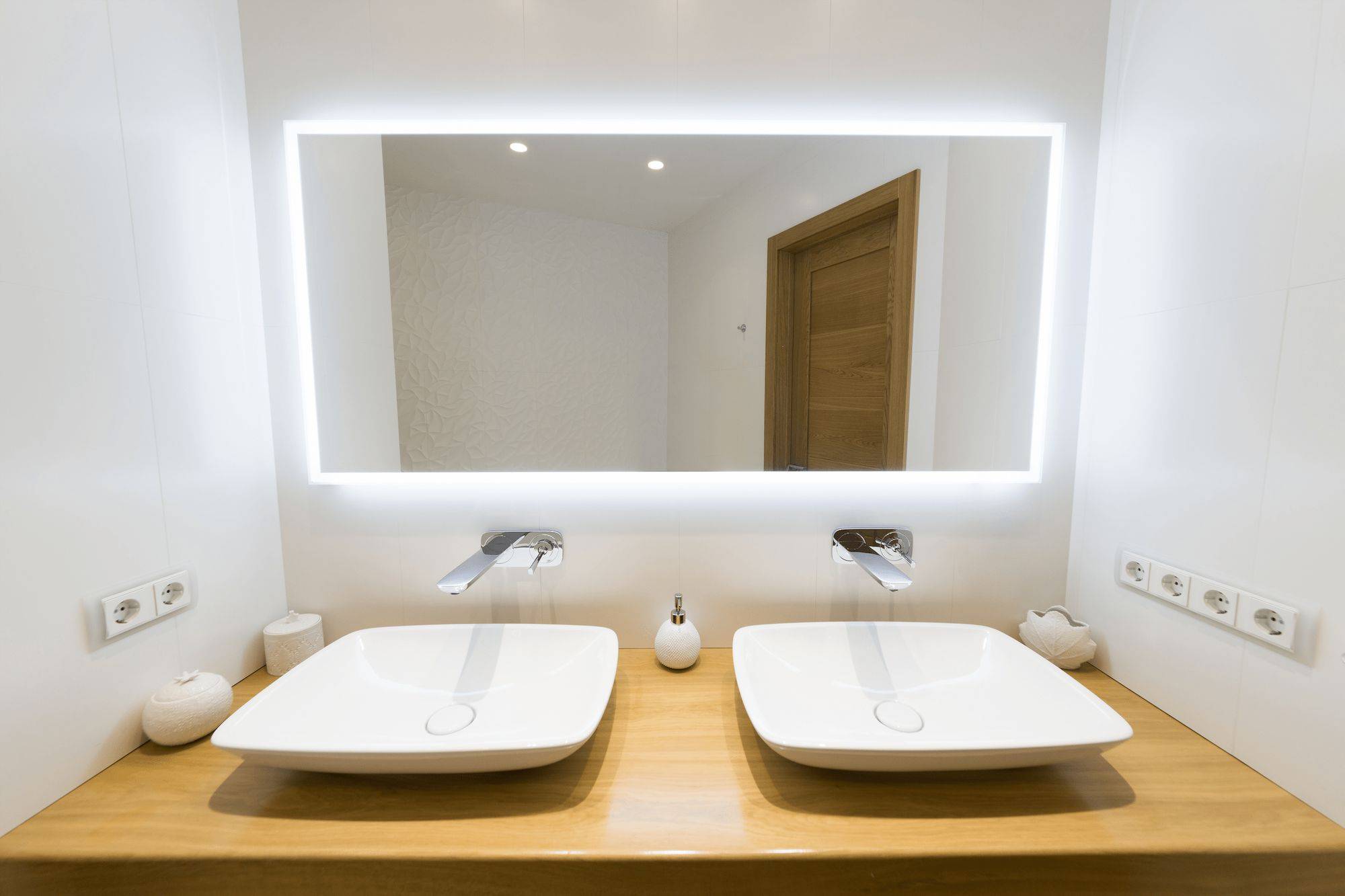

- Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
- Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб
Установка розеток на кухне
Прежде чем проводить какие-либо работы по размещению розеток на кухне, стоит определиться, какое их количество необходимо. Здесь стоит исходить из количества техники, которая будет в процессе работать и использоваться постоянно. При этом количество самих точек должно быть на четверть больше, чем требуется для подключения всех электроприборов:
- Микроволновая печь;
- Плита;
- Духовой шкаф;
- Мультиварка;
- Посудомоечная машина.
Вся подобная техника, включая чайник и тостер, должна учитываться при расчёте необходимого количества розеток.
Также стоит учитывать размер кухни и не забыть про удобство. На маленькой площади может быть сложно разместить много кухонной техники, что требует особого подхода к расположению точек. А вот кухни большого размера позволяют разыграться фантазии, что значительно облегчает подбор места для расположения электроточек.
Однако несмотря на размер и удобство, особое значение будут иметь даже не эстетичность расположения, а безопасность. Поэтому первым делом стоит учитывать следующие требования для розетки на кухне:
- Хороший доступ к точке;
- Безопасность;
- Профессиональный монтаж.
Это три составляющие, которые делают розетки на кухне по-настоящему удобными и безопасными. Продумывая расположение розеток на кухне, нужно понимать, что подобное помещение является местом с повышенной влажностью, а количество кухонной бытовой техники подразумевает высокие нагрузки на проводку. Именно поэтому и установка розеток, и расчёт и монтаж проводки должны соответствовать требованиям безопасности.
Запрещена установка розеток над раковиной или плитой. Пренебрегать этим нельзя, ведь от этого может зависеть ваша жизнь. Если по каким-либо причинам (новая мебель, смена дизайна и так далее) точка оказалась на этих участках, то переносить её всё же придётся.
Если по тем же причинам электрические точки оказались под мойкой, то придётся как минимум расположить их выше сантехнического сифона. При этом влагостойкость таких розеток должна быть не ниже IP44 — защита от мелких приборов и небольших брызг воды.
А если у вас есть дети, то такой момент просто нельзя не учесть. Для их защиты от поражения электрическим током следует приобретать розетки со штоками или другими средствами защиты.
Для каждого энергоёмкого прибора рекомендуется делать отдельную точку и линию подключения.
Какой кабель выбрать для кухни
Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:
при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2
Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:
Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.
В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

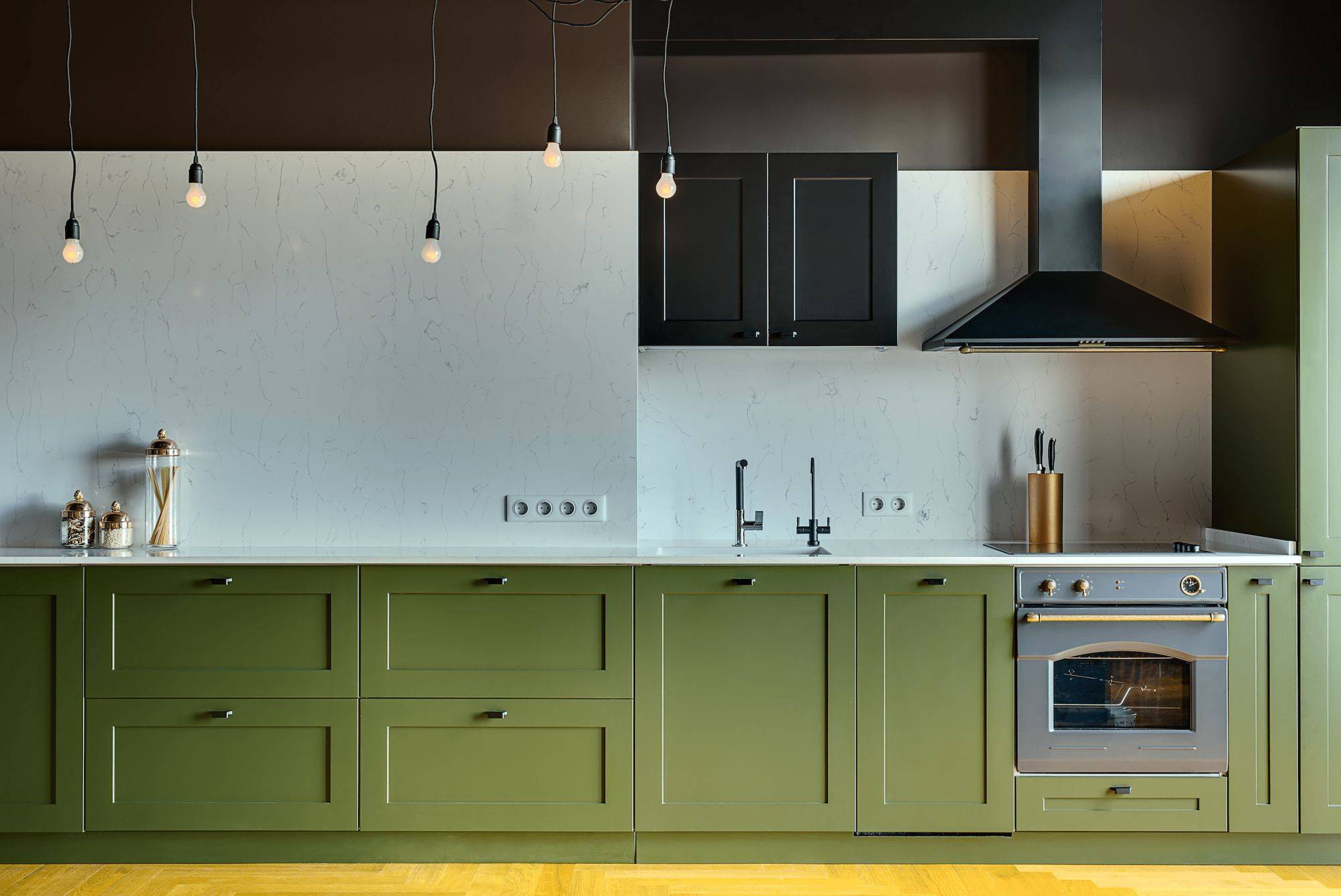

Розетки по евростандарту над столешницей и для каждого вида техники
Высота розеток в фартуке на кухне должна составлять примерно 15-25 см от столешницы.
Для каждого прибора, подключенного к электричеству, есть оптимальные нормы высоты монтажа розеток.
Разберем подробнее:
Вытяжка
Высота установки розетки минимум 15 см от потолка, и не менее 190 см от пола. Более точные замеры определяем по ситуации
Духовка и электроподжиг для варочной панели
Для каждого своя розетка и свой уровень. Варочная панель – 60-70 см от пола, духовой шкаф – не более 20 см от пола.
Посудомоечная машина
Розетку следует расположить сбоку в районе 70 см от пола и как можно дальше от водопроводных труб.
Розетку для микроволновки монтируем в зависимости от месторасположения печи:
- Если расположение на столешнице, подключаем питание к розетке на фартуке
- Для других вариантов лучше использовать скрытое подключение
Миксер, мясорубка, кофемолка
Можно подключать к блокам на фартуке на высоте 10-15 см от столешницы.
В обеденной или угловой зоне на кухне часто расположен телевизор. На каком уровне сделать розетку для него? Обычно это полтора — два метра от пола.
Главное требование по безопасности – не включать все приборы одновременно.
Виды розеток
Все выпускаемые на сегодняшний день отечественными и зарубежными производителями стационарно устанавливаемые разъёмы электрических сетей, представлены следующими основными видами, отличающимися по разъёмному типу:
- Фурнитура, произведенная в соответствии с отечественными стандартами, и характеризующаяся недостаточным контактом, что чаще всего провоцируется разболтанной посадкой вилки электрического прибора.
- Устройства для выполнения быстро разнимаемого подключения, производимые согласно европейским стандартам, и практически полностью лишенные недостатков. Минус такой фурнитуры представлен жесткой посадкой, а отличие заключается в глубоком посадочном участке и круглых отверстиях.
- Фурнитура, выпускаемая по американским стандартам, имеет существенные отличия от любых европейских образцов. Такие особенности представлены прямоугольной формой отверстий и более слабым контактом.
- Устройства универсального стандарта, предназначенные для подключения электрических приборов с американской и европейской вилкой.
Розетки без заземления, используемые для подключения наиболее высокомощных электрических приборов на кухне не устанавливаются, что обусловлено низкими показателями безопасности таких разъёмов. Также выпускается фурнитура, имеющая:
- защиту от несанкционированного доступа детей;
- специальную крышку, предотвращающую попадание воды или пара;
- таймер, позволяющий управлять потребителями электрической энергией;
- подсветку, облегчающую эксплуатацию электросети в темное время суток.
Наружные розетки удобны в эксплуатации и отличаются долговечностью, а наличие USB-разъема позволяет осуществлять подключение стандартного USB-кабеля.
Следует отметить, что стационарная установка разъёмов электрических сетей, может быть представлена как розетками встраиваемого, так и накладного типа.

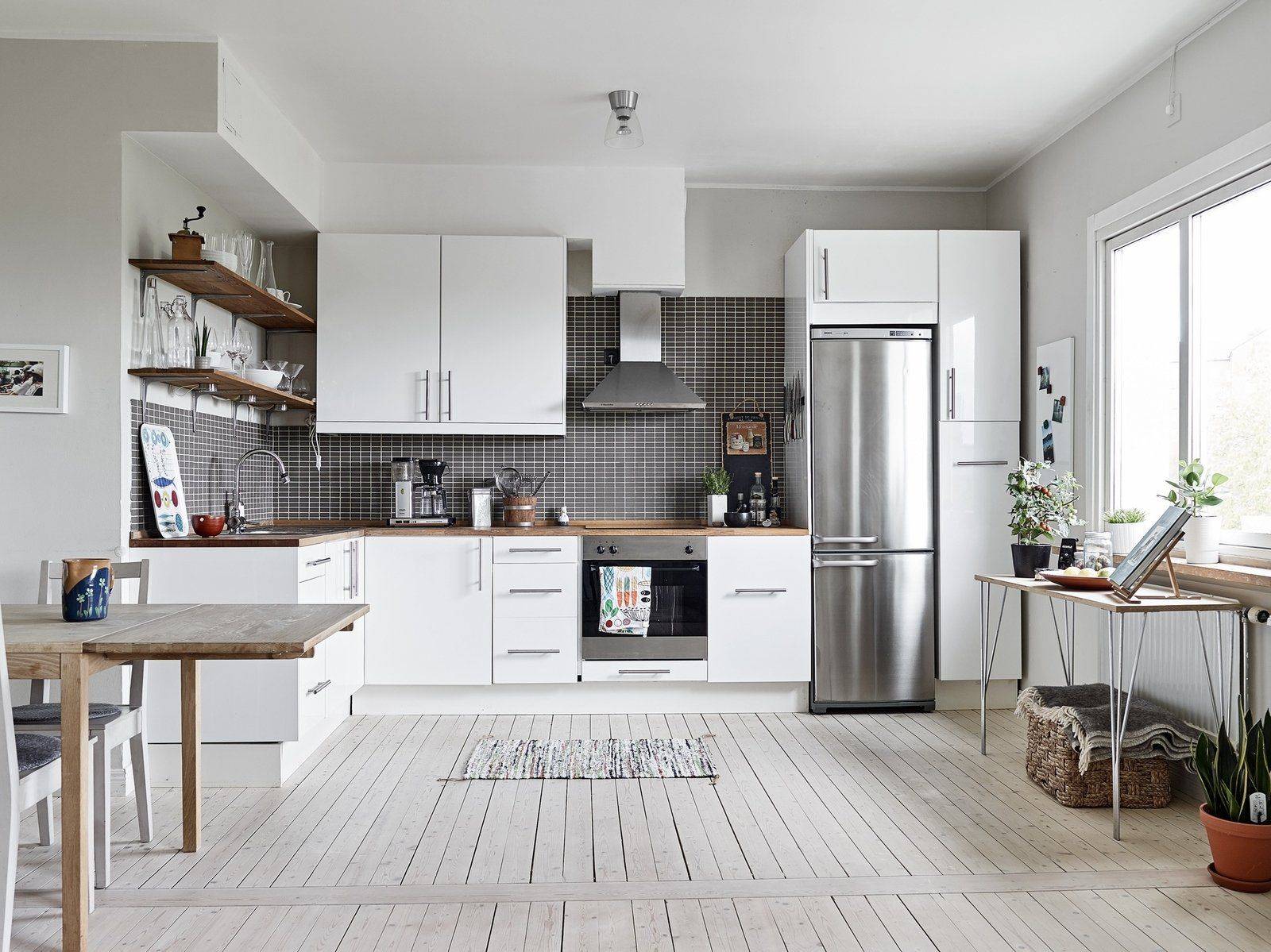

Кухня
По количеству электрических приборов на единицу площади кухня даст фору любому помещению. Давайте просто посчитаем: холодильник, электроплита или плита газовая, но с электроподжигом, духовой шкаф, вытяжка над плитой, микроволновка, электрочайник. И это только те приборы, которые включены в сеть постоянно. Плюс, на кухне могут поселиться стиральная и посудомоечная машины.
Кроме них есть еще миксер, блендер, кофемолка и кофеварка, электромясорубка и соковыжималка, блинница, сендвичница и куча всяких приборов, которые достаются и включаются регулярно. Считаем еще раз: для включенных постоянно — восемь, и минимум пять надо «на всякий случай». Поэтому у вопроса, как правильно разместить розекти на кухне, есть свои технические нюансы.
1. Бытовая техника
Разъемы для холодильника и плиты могут располагаться прямо за ними: часто ли мы делаем перестановки в кухне? Включили и забыли. Если микроволновка у вас стоит на холодильнике, а такое часто бывает, ее точка там же — за холодильником. То же касается стиралки и посудомойки: разъемы для них, как правило, прячутся за кухонным гарнитуром.
Многие не знают, где разместить розетку для постоянно включенной вытяжки. На наш взгляд, самое подходящее место – под потолком. Если вы собираетесь использовать электрическую плиту и электрический духовой шкаф, для них нужна отдельная проводка, более толстого сечения.
2. Дополнительная техника
Мелкую и нечасто используемую технику удобно включать в разъемы, которые расположены над рабочей столешницей. Удобно использовать две группы по три штуки: многие дизайнеры предлагают своим клиентам именно такое расположение. Еще один вариант — встроить их в столешницу.

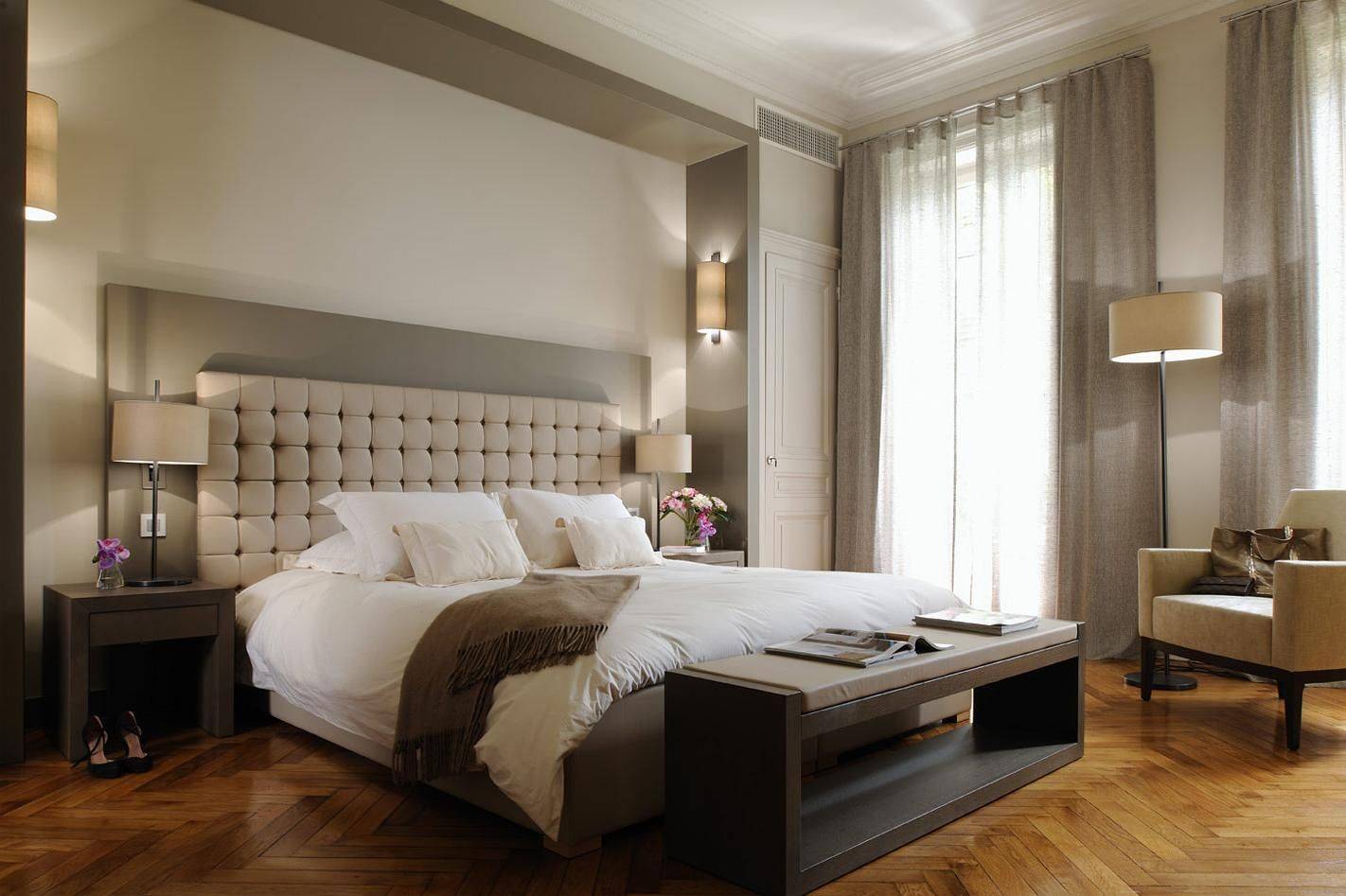

Спальня
Что делать в спальне? Спать? Конечно. Но и тут есть техника, поэтому стоит заранее прикинуть, где разместить розекти в комнате.

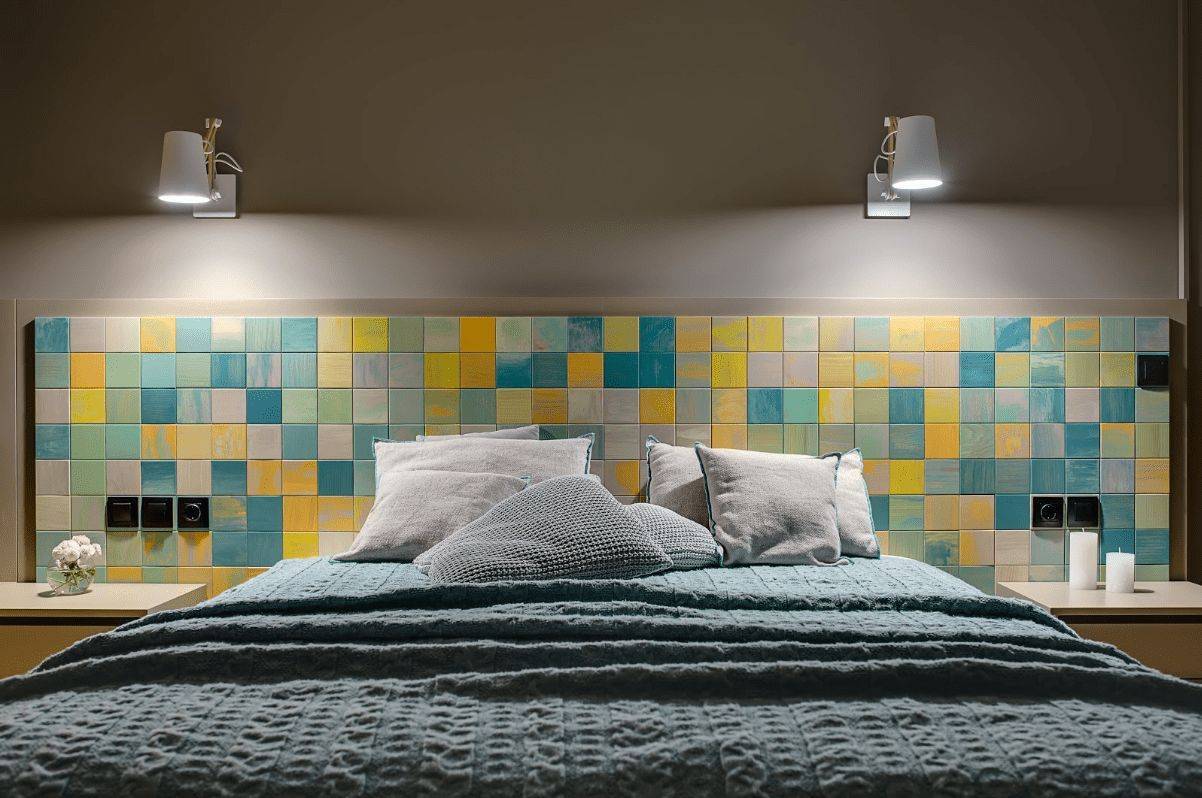

1. Спальное место
Если ваша спальня имеет классический формат с двуспальной кроватью и тумбочками по краям, возле каждой из них неплохо бы иметь по две точки: подключить лампу-ночник и поставить на зарядку мобильник или планшет. Такое же количество разъемов нужно и для двух отдельных кроватей. Если в спальне есть еще и туалетный столик, то возле него непременно должны быть розетки, лучше две или три. Фен включить, например.

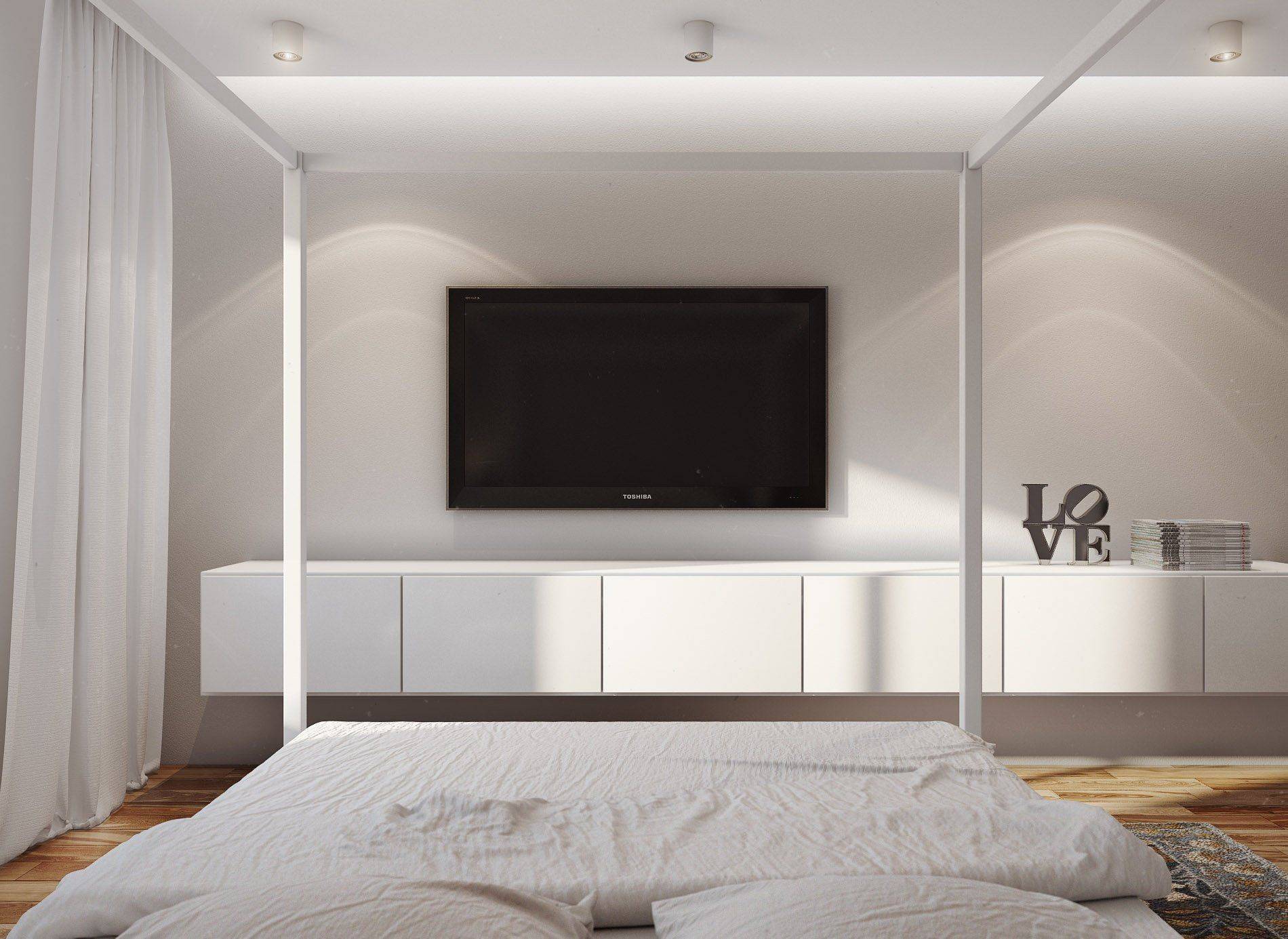

2. ТВ-зона
Телевизор в спальне — обычное явление. Чаще всего он вешается на стену так, чтобы было удобно смотреть его, лёжа на кровати. Поэтому и для него нужна точка. Принцип ее установки — тот же, что и для подвесного телевизора в гостиной – за экраном. Кондиционер в спальне требует еще одну розетку, которая должна быть установлена вверху, рядом с местом монтажа кондиционера. Помните про свисающие некрасивые провода? Как раз тот самый случай.
Установка розеток на кухне на фартуке
Допускается использование одной точки для нескольких мелких электроприборов невысокой мощности. Для этого необходимо, чтобы общее число потребляемой энергии не превышало потенциал источника питания.
В среднем изделия российского производства рассчитаны на 1300 Вт по мощности, отдельные бренды импортных розеток имеют возможность выдерживать до 3500 Вт.
Электроприборы, обладающие высокой мощностью, в обязательном порядке запитываются к индивидуальным источникам электропитания. При проектировании электропроводки в кухне следует предусмотреть, что холодильник, духовой шкаф, посудомоечная машина и телевизор будут иметь раздельные точки питания.
Работы по монтажу электропроводки, штепселей и пр. требуют надлежащей квалификации, и проводить их должен специалист, имеющий допуск к данному виду деятельности.
При проектировании размещения точек питания и осуществлении закупок необходимых расходных материалов следует сделать запас, а также учесть, что розетки с автоматическим отключением, встроенным в механизм, при возникновении утечки электротока, самостоятельно прекратят питание и предотвратят возникновение аварийной ситуации.
Как установить розетку на фартук кухни
Фартуки из стекла, пользующиеся возрастающим спросом среди покупателей, налагают одно существенное ограничение. На стадии заказа изделия и согласования его формы и размеров, нужно сразу точно просчитать, сколько и какого размера розеток необходимо будет установить при финишном монтаже стекла.
Стеклянные фартуки обладают рядом ценных качеств, таких как расширение пространства, придание яркого декоративного эффекта, простота ухода и содержания в чистоте, однако, если не предусмотреть все нюансы заблаговременно, в дальнейшем уже нельзя будет вносить никаких корректив по добавлению новых точек электропитания. Внешний вид стеклянных фартуков с размещенными на них розетками представлен на фото.
Вывод розеток на фартук в большинстве остальных случаев сводится к следующей последовательности действий:
На стадии, предшествующей монтажу фартука, необходимо вырезать углубления в поверхности стены, куда вставляются подрозетники и подводится проводка; Монтаж облицовки фартука, который может быть выполнен самостоятельно, если иное не оговорено с производителем фартука (как в случае со стеклянными вариантами); При определении мест расположения розеток следует уделить внимание тому, чтобы они не нарушали узор или рисунок на поверхности декоративного защитного фартука; Следующим этапом является монтаж и подведение питания в подготовленный подрозетник; Далее следует обесточить кухню; Установить розеточные коробки в подрозетники поможет использование вспомогательного инструмента; Затем следует выполнить подключение к проводке и проверить работу соединения; При необходимости кабель закрывается шпатлевкой в штробе, либо изолируется иным способом; На финальном этапе прикручивается розетка и включается электропитание
Освоение указанного алгоритма действий позволяет понять, что сделать розетку на фартуке можно своими силами, при выполнении главного правила установки любого электрооборудования – точное следование требованиям основ техники безопасности и нормативам безопасности электрической.
Частые ошибки
Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.
Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.
Подключение холодильника.
В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.
Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.
А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.
Подключение розеток на «мокрые» приборы через простой автомат.
Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.
Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.
Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.
Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.
Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.
Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).
Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.
При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!
В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.
Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.
Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.
Как правильно расположить один или несколько источников питания: нормативы
Практически для всех предметов на кухне существуют свои нормативы.
Бытовые приборы должны находиться в зоне не более 1 метра от источника питания. Розетка должна быть установлена в пределах досягаемости.
Розетки, выключатели должны быть установлены так, чтобы на них не попадала влага.
Максимальная высота над плинтусом не должна превышать 2 м
Внимание
Информацию по всем нормативам можно найти в документах: ГОСТ 7397.0–89, 7396.1–89, 8594-80, СНиП 3.05.06–85.
Правила и схема расположения
Как составить подробную схему расположения розеток:
Посчитать поштучно электрические бытовые приборы, суммировать их общее потребление энергии в Квт. При подсчёте нужно оставить запас, который может понадобиться при подключении новой бытовой техники. Полученное значение учитывают при прокладке основного кабеля на кухню.
Начертить на бумаге расположение мебели, бытовых приборов по стенам. Сделать «развёртку» площади так, чтобы в одной проекции были видны все предметы интерьера, бытовая техника.
Отметить точку входа силового кабеля на кухню.
Создать группы розеток, которые будут располагаться в отдельных зонах
Важно не забыть про единичные выводы питания, если есть. Например, на рабочую зону и фартук — одна группа из 3–4 штук, на вытяжку и холодильник — по одной под потолок и над плинтусом
Для каждой кухни составляют свою схему.
Прочертить линии проводки, отметить места для розеток. Чертёж составлять, учитывая правила их расположения. Общие моменты описаны параграфом выше. Есть частные случаи, подробнее о которых будет рассказано далее.
Промаркировать все провода на бумаге, отметить потребление электричества по каждой группе.
Посчитать количество проводов и комплектующих.
Важно
Лучше всего составлять схему с размерами на миллиметровой бумаге, используя линейку, или воспользоваться ПО для компьютера. Например, программой AutoCAD.
На какой высоте их сделать?
Мастера-электрики различают два варианта установки по высоте:
- Европейский — в 30 см от пола.
- Советский стандарт — на уровне пояса человека, примерно на 90 см от пола.
Какой провести кабель?
Различают два вида кабеля:
- для скрытой проводки;
- для внешней.
При выборе кабелей для кухни нужно руководствоваться несколькими правилами:
- Для одного или нескольких источников питания выбирают провода с минимальным сечением кабеля 2,5 кв. мм (медная проводка). Это провода марки ВВГ либо ВВГнг. Второй кабель имеет большую степень защиты по пожарной безопасности.
- Для электрической печи подбирают больший провод, который выдержит нагрузку до 7 Квт. Обычно такими показателями обладают медные провода сечением до 4 кв. мм.
Внимание
Важно помнить, как грамотно развести кабель. При проектировании разводки проводов учитывайте распределительные коробки, через которые будет проходить коммутация кабелей.
на медный кабель нельзя оставлять старые провода или делать скрутки меди с алюминием
Если розетки установлены до покупки кухонной мебели
При установке кухонного гарнитура в уже отремонтированное помещение, или в помещение, где ремонт не планируется, может понадобиться изготовление нестандартных изделий, что несколько удорожит кухню и осложнит проект. Это связано с тем, что бытовая техника и элементы кухонной мебели имеют стандартный ряд размеров. Значит, при моделировании кухни, с учётом расположения уже установленных розеток, необходимо будет «подгонять» гарнитур под имеющуюся схему электропроводки.
Например, длина стены 260 см. Это позволяет установить на кухне холодильник (стандарт — 60 см), духовой шкаф с варочной панелью (стандарт — 60 см), шкаф под мойку (60 см). За вычетом размера стандартных элементов (180 см) для расположения шкафов для посуды остаётся 80 см. При этом нужно учесть, что по соседству с варочной панелью нельзя ставить ни холодильник (во избежание его перегрева), ни мойку. Для варочной панели и мойки в столешнице делаются вырезы, которые должны быть расположены на расстоянии не менее 5 см друг от друга, иначе столешница может треснуть при установке.
Итак, в нашем примере вариант расположения техники и мебели только один: холодильник, шкаф 40 см, варочная панель, шкаф 40 см, мойка. В этом случае часто оказывается, что в том единственном месте, где можно поставить духовой шкаф уже установлена розетка. Шкаф приходится смещать, при этом в лучшем случае нарушается симметрия, а в худшем, приходится прибегать к изготовлению нестандартных изделий. Как уже говорилось, это влечёт за собой удорожание кухни, а для многих производителей и увеличение срока изготовления гарнитура.
Таким образом, наилучшим вариантом при планировании ремонта на кухне и проектировании расположения электророзеток для бытовой техники, является предварительное составление макета будущего гарнитура, с учётом всех особенностей помещения.

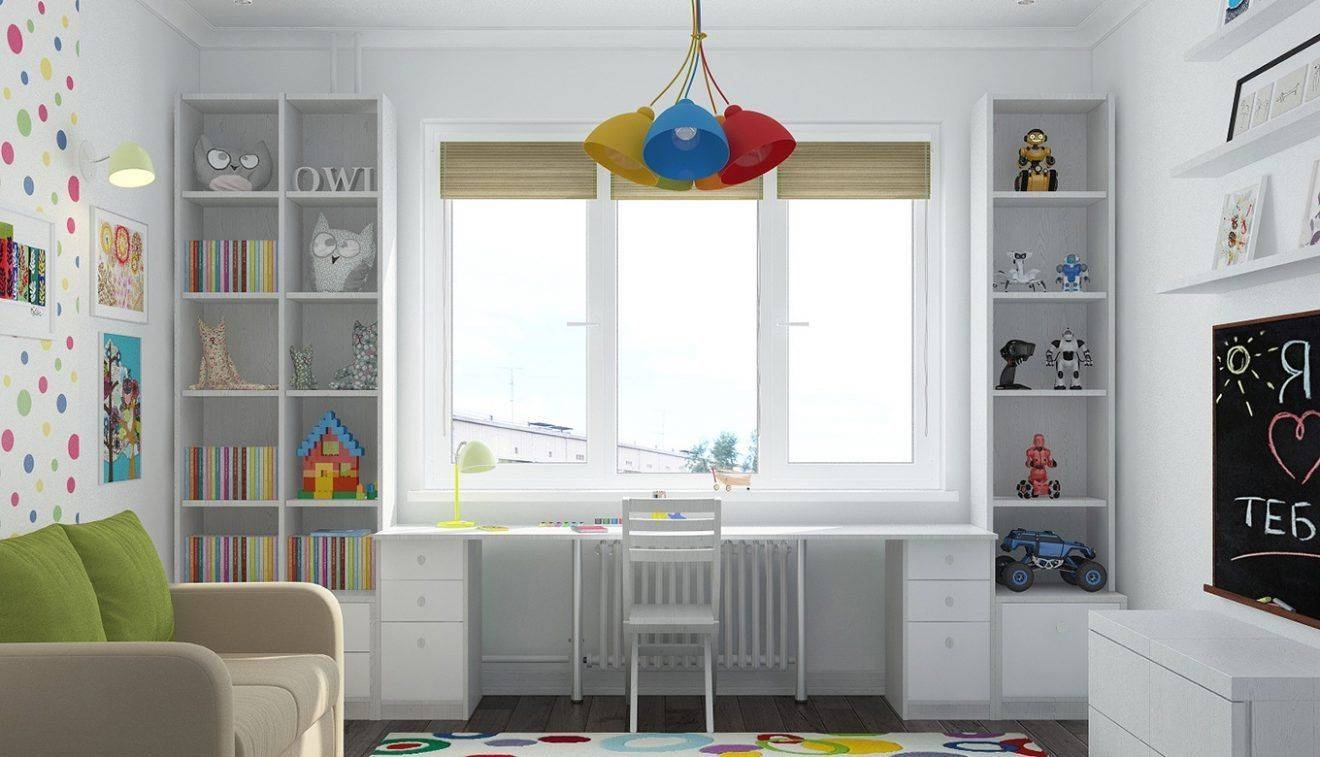

Детская
1. Спальное место

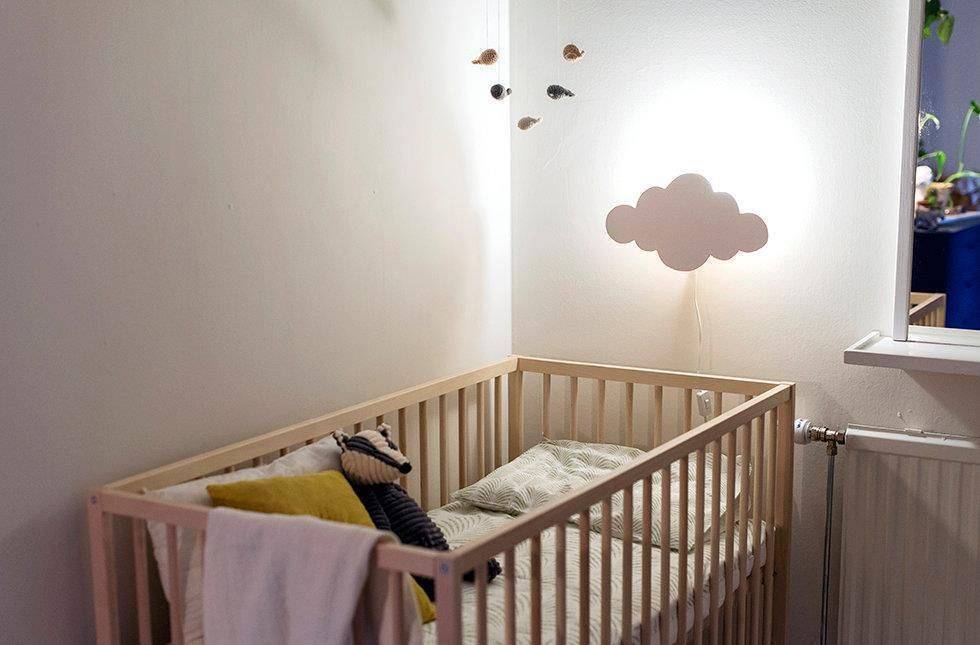

Детская комната — та же спальня, только для младших членов семьи. Пока они совсем малы, им не нужно много электроприборов: ночника у кроватки вполне достаточно.
2. Игровая зона

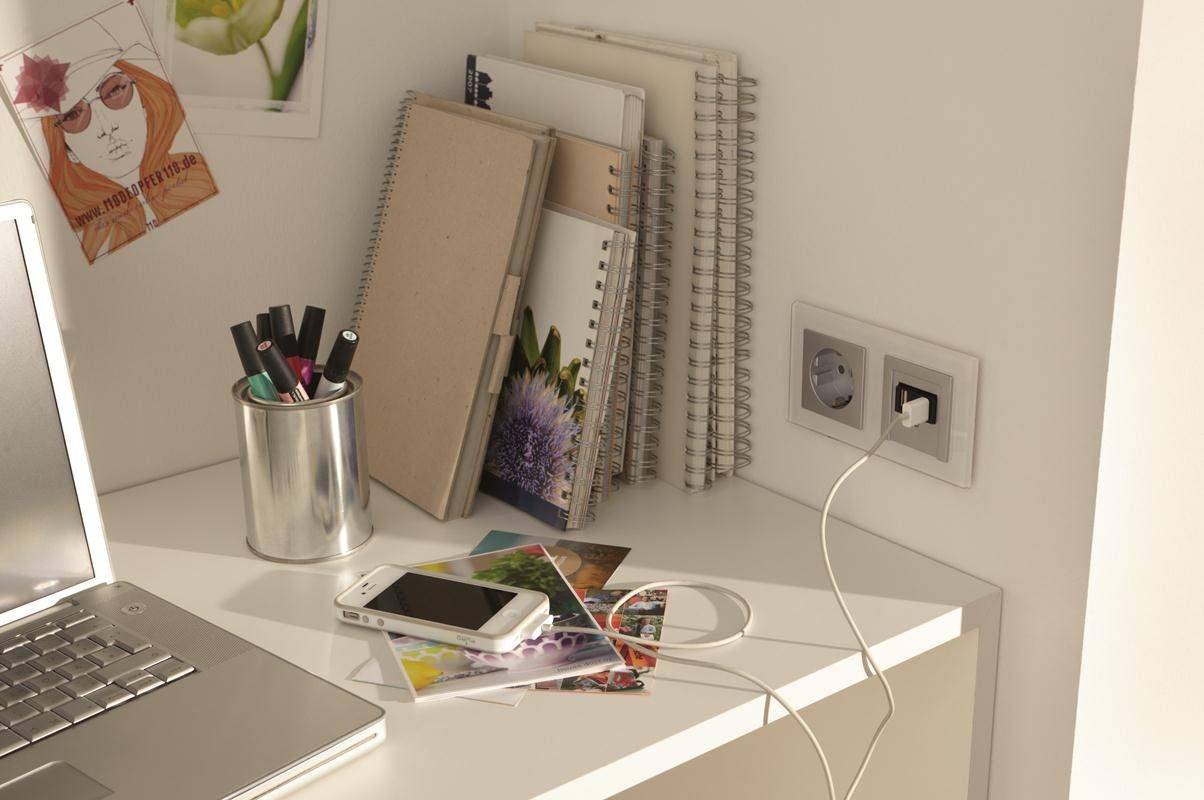

Но позднее вашим отпрыскам будут нужны дополнительные места для зарядки: для игровых гаджетов, персонального компьютера и компьютерной периферии, игровой приставки. Двух положенных по строительным нормам явно не хватит, особенно, если ребенок не один.
Разъемы в детской часто делают «безопасными», то есть со специальными крышками и заглушками, которые малыш не может вытащить самостоятельно. Если ребенок маленький, имеет смысл устанавливать именно такие. И никаких свисающих проводов, за которые ребенок может потянуть!
Необходимо также продумать количество розеток в месте, которое вы планируете отвести под рабочий стол. Вся компьютерная техника и настольное освещение требует по одной точке на каждую единицу техники. И, как всегда, еще одна про запас.
Типы моделей
Расчетом количества дело не заканчивается, нужно определиться также с их видом и выбрать более подходящие именно для использования на кухне, так как эта комната всегда подвержена высокой влажности.
Поэтому выбирать лучше всего влагозащищенные розетки с крышками либо уплотнителями. Такие модели устанавливают в наиболее влажных местах, где есть хоть малейший риск попадания всевозможных брызг (например, около мойки или плиты).
В остальных местах, можно, в принципе, использовать самые обыкновенные розетки. Но если в доме есть маленькие дети, необходимо помнить о защите и выбрать розетки со шторками или пластиковыми заглушками.
Они бывают различных модификаций. Удобнее всего, конечно, использовать выдвижные модули, которые прячутся в столешнице. Они не занимают много места, являются безопасными и удобными. Напоминают такие модели удлинитель и состоят из нескольких розеток.

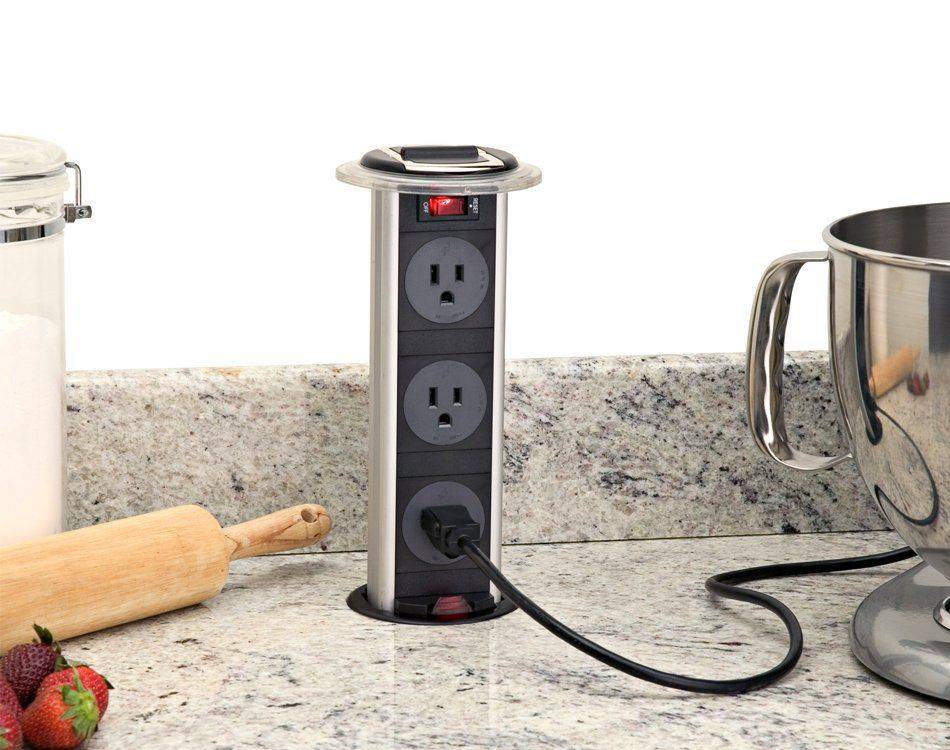

Есть варианты, которые прячутся в столешнице под крышкой и открываются одним нажатием на нее. Это очень удобно и рационально.
Розетки: куда ставить и сколько брать?
Сначала сядьте и вместе с дизайнером подумайте, сколько розеток вам нужно для счастья. Как правило, такие вопросы как-то выпадают, теряются в общем списке того, что нужно сделать. А после ремонта квартира внезапно обрастает электрическими удлинителями, и даже удлинителями, воткнутыми в удлинители с разветвителями.
Нарисуйте план квартиры вместе с расставленной мебелью и бытовой техникой. Подумайте, где бы вам было удобно подключать тот или иной электроприбор. Определите высоту розеток и их расстояние от стен и окон. Но обо всем по порядку: давайте пробежимся по комнатам, от прихожей до туалета, и вместе подумаем, как лучше разместить розетки.
Основные принципы размещения кухонных розеток
Не стоит игнорировать следующие правила.
- В приборах, состоящих из ряда гнезд, имеется разрешенная единая мощность. Данный коэффициент обязателен при подборе техники. Приборы, потребляющие много электричества, не подсоединяйте к одной розетке.
- Чтобы правильно провести проводку, кухня делится на зоны. Для обеспечения безопасности единая вычисленная мощь удваивается с целью формирования рационального резерва.
- Технику, имеющую металлический корпус, заземляйте и подключайте к автоматическим выключателям, а также УЗО. Электророзетки для габаритных приборов располагаются в двадцати сантиметрах сбоку от них.
- Если розетка располагается в рабочей зоне, ее устанавливают в месте, где нет жидкости и брызг жира.
- Если около электроточек проходят жилищные коммуникации, применяйте при установке уплотнители из резины, а приборы используйте с крышками. Это не допустит замыкания, если возникнет аварийная ситуация.
Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.
Чтобы правильно рассчитать число рабочей техники, необходимо разбираться в маркировке техники. Если имеется надпись 10А, подключается техника мощностью 2,2 кВт, а если 16А, то 3,5 кВт.
Первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.
Правила расположения розеток на кухне: фото, схемы и рекомендации
Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:
- холодильник – до 1 кВт;
- водонагреватель – от 1,5 кВт;
- варочная поверхность – от 1 до 1,5 кВт;
- стиральная машина – около 1,5 кВт;
- электрическая духовка – от 2,5 кВт.
Пример правильного расположения розетки для холодильника
Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.
Как правильно расположить розетки на кухне: основные правила
Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:
общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;
Схема расположения электрических розеток и выводов на кухне
- линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
- чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
- если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;
На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом
- согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
- еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.
Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок
Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт
Схема расположения розеток на кухне: принципы составления
Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему
Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса
От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.
Схема кухонной электропроводки для подключения бытовой техники
