Выдвижные кухонные розетки: легко монтировать, удобно эксплуатировать

Последовательность монтажа

Установка таких источников питания предельно проста. Для этого необходимо выключить электричество на кухне, просверлить специальное отверстие (или выпилить его лобзиком), учитывая габариты блока. Далее розетку помещают в отверстие и закрепляют корпус при помощи шайбы. Завершающий этап – подключение к электрике.

Выбирая гарнитур под заказ, не забудьте показать мастеру план по электрике, и обозначьте габариты выбранных изделий. Таким образом вам не придется делать отверстие самостоятельно.

Та часть устройства, которая выдвигается, должна быть полностью спрятана в стол, при погружении.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

• Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
• Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

• Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
• Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
• Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
• При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Особенности и преимущества встраиваемых розеток

По электротехническим параметрам розетки, скрытые в столешнице или шкафу, мало отличаются от обычных. Их главное достоинство в другом: блок розеток в сложенном состоянии спрятан внутри стола или любой кухонной мебели. При этом поверхность столешницы может с некоторыми ограничениями использоваться в обычном режиме.

Если нужно подключить какой-нибудь бытовой прибор, встроенные розетки легко достаются из своих укрытий, а потом также легко убираются обратно, как на фото ниже.

Таким образом, их использование приносит следующие преимущества:

• Повышается электробезопасность за счет отсутствия легкодоступных проводов. Вся электропроводка надежно укрыта внутри кухонной мебели, ее трудно повредить или зацепится за нее.
• Уменьшается вероятность попадания внутрь розеток влаги или пыли.
• Потайные блоки более защищены от доступа маленьких детей.
• В убранном состоянии устройства экономят свободное пространство на кухне, например увеличивая рабочую площадь столешницы.
• Многие модели снабжены дополнительными разъемами для подключения электронных устройств, например портами USB.
• Оригинальный дизайн розеток, встраиваемых в столешницу, органично вписывается в современные стили оформления интерьера кухни.

Вместе с тем у этих устройств присутствуют и недостатки:

• Они не подходят для подключения стационарных приборов, таких как холодильник или телевизор. Потайные розетки используют для временной запитки миксеров, электрических мясорубок, зарядок для ноутбука. Держать их постоянно в открытом состоянии непрактично: куда надежнее в таких случаях использовать стационарные, надежно закрепленные розетки на стене.
• Хотя поверхность столешницы и кажется цельной, когда устройства утоплены, но помнить об их присутствии необходимо. Поставить на них какой-нибудь предмет можно, а вот резать или класть мокрые овощи или фрукты вряд ли стоит.
• Размещенные в подвесных ящиках, такие устройства экономят пространство на кухне, но одновременно занимают место внутри мебели. Для столешницы это не так критично, а вот в подвесном ящике выдвижные блоки могут отнять значительную долю объема. Устройство внутри шкафчика – на следующем фото.

Кроме того, отдельные виды таких розеток имеют свои слабые места. Но о них мы поговорим позже.

Производители встраиваемых розеточных модулей

Чтобы не ошибиться и выбрать качественный встраиваемый в столешницу розеточный модуль, который прослужит длительное время, стоит знать, на изделия каких производителей стоит обратить особое внимание. А от каких, напротив, рекомендуется отказаться, даже если они привлекают своей невысокой стоимостью

На российском рынке представлены изделия известных и заслуживающих доверие потребителя компаний из Италии, Швеции, Польши и Германии, а также отечественных производителей, среди которых следует особо выделить бренд «Экопласт». С него и начнем краткий обзор:

Выдвижной розеточный модуль «Экопласт».

• «Экопласт» (Россия) — это компания по производству различных сантехнических, а также используемых в электрике изделий из пластика. На рынке этот производитель присутствует 15 лет, и за это короткое время успел завоевать признание не только отечественного, но и зарубежного потребителя. Свидетельством этому служит сертификат качества международного стандарта ISO 9001:2008, а также российских стандартов ГОСТ Р ИСО 9001-2008. Качество изделий «Экопласт» официально подтверждается аккредитованными лабораториями ЕС и соответствует их стандартам по директиве 2014/35/ EU. То есть можно смело приобретать.
• «Schulte Elektrotechnik» (Германия). Это немецкая компания, которую по праву можно назвать одним из первых разработчиков встраиваемых блоков. Качество изделий этого производителя признано потребителями по всему миру, и, естественно сертифицировано по стандартам ЕС.

Розеточный модуль «EVOLINE PORT»

«Evoline» (Германия) — производитель, известный во многих странах мира, предлагает ряд моделей, встраиваемых в столешницу, шкафы и полы,. Вся продукция отличается высоким качеством и стильным дизайнерским оформлением. «Evoline» поставляет на рынок не только закрытые встраиваемые блоки, но различные открытые одиночные и блочные розетки, что расширяет возможности выбора потребителя.

«Kondator 935-PF02B» — встраиваемый в столешницу модуль.

«Kondator» (Швеция) также представляет встраиваемые блоки как открытого, так и закрытого типа. Большинство моделей оснащено не только розетками для подключения к сети питания, но и другими разъёмами, о которых говорилось выше.

Выдвижной модуль «Kontakt Simon ktl».

«Simon» (Испания) — это известный производитель электротехнических изделий. В товарном ассортименте этого бренда – немало моделей встраиваемых выдвижных и поворотных розеточных модулей.

Встраиваемая розетка «GTV AE-pbu02gs-10»

«GTV» (Польша) активно работает на международном рынке более 20 лет. Компания занимается производством качественной и доступной для потребителя продукции, которая полностью сертифицирована по евростандартам. Хотя бренд не столь «громкий», но изделия отличаются высоким качеством, и приобретать их можно безбоязненно.

Хотя, на первый взгляд, изделия выглядят достаточно привлекательно, но надежность их, по отзывам покупателей, весьма сомнительна.

Встраиваемый блок «Displace»

• Блоки «Displace» имеют достаточно интересный дизайн, оснащены силовыми разъемами, а также HDMI, USB и другими гнездами. При установке приборов этого производителя, первые полгода они функционируют нормально, а затем в их работе начинают происходить различные «чудеса».
• «Desc Socket». Модули этого производителя могут иметь в своем активе до 17-ти различных разъемов и отлично работают максимум первые полгода. По истечении этого времен их крышки открываются с трудом, причем, этот процесс сопровождается скрипом. В функционировании наблюдаются сбои, отдельные разъемы прекращают реагировать на включенные приборы, на корпусе могут появиться трещины, так как изготавливаются корпуса из дешевого сырья.

Названные изделия могут быть изготовлены в КНР или же на российских просторах, но из китайских комплектующих, что не добавляет им качества и не увеличивает срок безаварийной эксплуатации. Поэтому приобретать такие изделия не рекомендуется. Они, к тому же, могут быть пожароопасны, так как неизвестно, как поведет себя пластик, а также «начинка» функциональной части модуля.

*  *  *  *  *  *  *

Надеемся, что информация, представленная выше, поможет читателю определиться с выбором встраиваемого розеточного модуля. Если будут выполнены все рекомендации по установке и учтены критерии по оценке прибора, то такой модуль станет отличным подспорьем на кухне или на компьютерном столе, и при этом поможет сэкономить свободное место на столешнице.

Выдвижные встраиваемые розетки

• легко и быстро монтируются без использования дорогостоящих и продолжительных работ;
• не нарушают эстетичный внешний вид кухонного фартука своим присутствием;
• обладают высокой функциональностью, позволяя подключать к ним не только электрические бытовые приборы, но и интернет-порты, зарядные устройства сотовых телефонов и ноутбуков.

Основным недостатком встроенной электророзетки является невозможность подключения к ней постоянно действующих электроприборов (холодильника, плиты, вытяжки, печи СВЧ) и проблемы с герметичностью при попадании влаги.

Специфика встроенных розеток

Основные разъемы для подключения электроприборов во встраиваемых блоках

Особенностью розетки в столешнице является то, что в нерабочем состоянии она спрятана, скрытыми розетками для кухни можно пользоваться только тогда, когда они выдвигаются из столешницы.Чтобы потайные блоки могли выезжать, используются специальные пружинные механизмы в виде кнопки в горизонтальных моделях или верхняя крышка в вертикальных видах.

Основные виды

Все врезные розетки в столешницу кухни можно разделить по типу расположения на ее поверхности при использовании на две основные группы:

Вертикальные

Вертикальные модели отличаются практичностью и широким разнообразием, имеет различное количество точек подключения, часто оснащаются разъемами USB для запитывания сотовых телефонов и компьютерной техники. Наиболее продвинутые модели оснащается подсветкой и сервоприводом, управляемым сенсорным переключателем на верхней крышке.

Вертикальный выдвижной блок розеток Evoline

Горизонтальные

Обычно это утопленные в столешницу горизонтально расположенные конструкции, управляемые при помощи кнопки на верхней панели. Встраиваемый блок при работе разворачивается вокруг боковой оси и приподнимается над плоскостью столешницы.

Устройства иногда оснащаются разъемами USB для зарядки батарей сотовых телефонов и ноутбуков, в отличие от вертикальных моделей к ним трудно подключить вилки, которые имеют кабеля с боковым расположением.

Достоинства выдвижных розеток

Разобравшись с видами скрытых розеток, мы уже можем представить их на своей кухне, отметив определённые достоинства. Среди плюсов есть очевидные, но также есть “невидимые глазу”. Перечислим основные из них:

Эстетичный внешний вид. Минимализм в помещении и “спрятать всё лишнее” давно являются трендами любого интерьера и излюбленной темой передовых дизайнеров. Выдвижные розеточные блоки созданы для того, чтобы быть спрятанными. Выполняя полный спектр своих функций по предоставлению напряжения 220В, само устройство легко прячется, включая питающий кабель. Всё, что мы видим — это лишь маленький островок пластика на поверхности фасада, скрывающий розетку.

Простота установки и использования. Монтаж скрытой штепсельной розетки может осуществить любой человек без помощи специалиста. Использование же устройства настолько простое, что не требует дополнительных знаний и записей в инструкции.

Расположение в любой точке кухни. Если в нужном месте не оказалось классической розетки в стене, а штробить стену нет никакого желания или возможности, в таком случае выдвижные блоки незаменимы. При этом для их монтажа понадобится минимум пространства.

Возможность подключить электроприборы различной мощности, а также гаджеты с USB-портом. Производители предусмотрели разное наполнение интегрированных розеточных блоков: количество электророзеток может быть 2, 3 и более, а также разъёмы для разных технических устройств, в том числе для подключения телевизора, телефона, модема и др.

Возможность установки устройства вертикально или горизонтально — главное выбрать правильную модель, подходящую для Вашей кухни.
Некоторые модели блоков оснащены защитой от открывания детьми, а также подсветкой, что делает интерьер более интересным и даже магическим, особенное в тёмное время суток.

Возможен монтаж устройства в навесной шкаф или в столешницу, выполненную из разного материала: натуральный или искусственный камень, ДСП и т.д.
Выдвижные розеточные устройства подходят под любой стиль кухни, поскольку они попросту не видны в нерабочем состоянии

Также можно заказать розетки скрытого типа определённого цвета — если это важно для интерьера.

Выдвижная розетка с диодной подсветкой

Выбор и установка встраиваемых розеток

Выбор приборов для подключения потребителей электричества это дело, которое требует внимания. Перед приобретением изделия нужно его внимательно осмотреть. На нем не может быть никаких механических повреждений. Выдвижная розетка может поворачиваться в столешнице в любую сторону. Цвет изделия можно выбрать по своему вкусу. Существуют модели с разноцветной подсветкой.

Перед самостоятельной установкой прибора необходимо отключить электричество в щитке. В столешнице размечается отверстие и выпиливается с помощью лобзика. Затем изделие вставляется в отверстие и закрепляется в нем. Очень высокое качество имеют изделия фирмы Legrand из Франции.

Они имеют защиту от влаги и пыли, ударопрочны. Крышка блока подпружинена, она способна открываться на угол в 180º. Изделие имеет светодиодную подсветку. Встроить такой блок это освободить себя навсегда от путающихся под ногами проводов.

Преимуществ у этих изделий много. Но есть и недостатки:

• они совершенно не подходят для того, чтобы подключать к ним стационарную технику,
• вертикальные выдвижные устройства для столешниц быстро расшатываются,
• горизонтальные блоки неудобны для подключения боковых вилок.

При подключении холодильника или духовки блок будет оставаться открытым. Вертикальные блоки нужно придерживать рукой при включении и выключении приборов. А еще лучше встроенная горизонтальная панель. Но и она создает некоторые неудобства для агрегатов с боковыми вилками. Их шнур упирается в крышку или в столешницу.

Подробнее о брендах

Продукция от польской компании GTV (Werkpol) специалистам по производству мебели хорошо знакома. Чаще всего приходится иметь дело с качественной фурнитурой.

Под этим же брендом относительно недавно началось производство и электротехнических устройств. Преимуществом изделий является относительная доступность и надежность. В ассортименте имеются электрические розетки горизонтального и вертикального размещения.

Legrand является лидером по производству электротехнической продукции. Головной «штаб» находится во Франции. Холдингом освоен выпуск 215 моделей изделий, получены патенты на 4500 собственных проектов.

Предприятия компании расположились в 80 государствах мира, на которых трудится 36 000 человек. Ежегодный денежный оборот компании доходит до 4500 тысяч евро. Простому обывателю могут быть известны следующие бренды группы Legrand — Vantage, BTicino, Cablofil, Estap.

Отечественный рынок компании Legrand представлен электрической фурнитурой, розеточными блоками стационарного и выдвижного исполнения. Изделия выпускаются в наиболее востребованных цветовых вариантах, в том числе белом, золотом, металлическом, черном и серебряном. Розетки изготавливают модульные, общее количество разъемов в которых может доходить до 8 единиц. Выдвижные образцы отличаются плавностью хода и легкостью нажатия.

Еще одним серьезным производителем электрической фурнитуры считается немецкая компания Evoline, известная своей продукцией еще с 1964 года. Сегодня она является одним из европейских лидеров в области разработки инновационных решений. Производителем, за все время его существования, было официально зарегистрировано и запатентовано свыше 300 различных открытий в области электротехники.

Производственные мощности Evoline находятся в Германии, городе Люденшайд. Именно здесь ежегодно выпускается более 1500 тысяч единиц продукции. Из встраиваемой фурнитуры следует отметить модульную модель PortCuisine. В одном устройстве могут быть стандартные розетки с заземлением, цифровые входы HDMI, USB порты и телефонные разъемы.

Необходимо отметить и производство шведской компании Kondator, предлагающей встраиваемые розеточные блоки с вертикальным размещением. В отличие от многих других фирм, она изготавливает фурнитуру в алюминиевом корпусе.

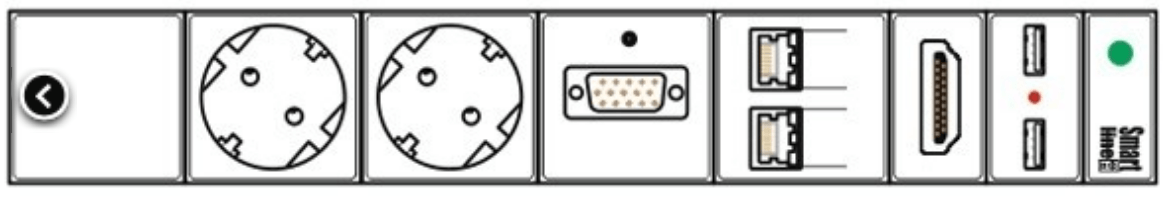

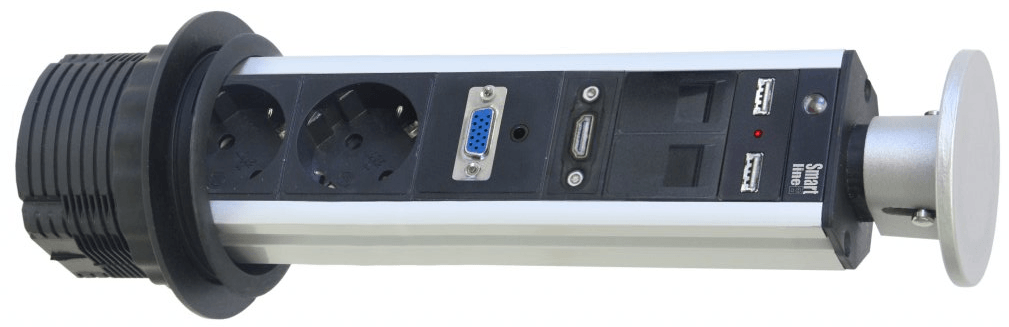

Особое внимание необходимо обратить на линейку SmartlinePopup на три модуля. Имеются варианты на разное число силовых контактов

Возможны исполнения с портами Rj45, HDMI, разъемами под VGA, USB, аудио устройства.

Специфика подключения электроприборов и техники на кухне, правильное расположение

При размещении встраиваемой фурнитуры и электрических приборов следует руководствоваться общепринятыми требованиями:

1. Выдвижной розеточный блок располагается таким образом, чтобы его было легко открывать и закрывать.
2. Встроенные розетки не устанавливаются рядом с газовой плитой и мойкой. Если блок планируется поместить под раковиной, то он должен обладать степенью защиты свыше ІР44.
3. Запрещается монтировать фурнитуру сразу за бытовой техникой. Минимальное расстояние должно составлять 15 см.
4. Все электрические элементы размещаются так, чтобы к ним не могли дотянуться маленькие дети.
5. Розетки под вытяжку располагают на расстоянии 0,2-0,3 м от оборудования.
6. Количество стационарно установленных розеток не должно быть меньше 6 ед.
7. Кабель не должен слишком сильно натягиваться, перегибаться или контактировать с горячими предметами.
8. К выдвижным блокам не рекомендуется подключать постоянно эксплуатируемые приборы с максимальной мощностью. Смотанный кабель чрезмерно нагревается.

Для монтажа встраиваемых розеток в столешницу понадобятся такие инструменты:

• перфоратор с насадкой;
• набор отверток;
• плоскогубцы;
• канцелярский нож;
• рулетка;
• уровень.

Монтажные работы состоят из следующих этапов:

1. подводка электрической сети к месту расположения изделия;
2. сверление отверстия в столешнице;
3. установка и фиксация розеточного блока;
4. подключение розеток к общей электросети;
5. монтаж защитных планок (при необходимости).

Для надежного крепления фурнитуры используются крепежи, которые входят в комплект приобретаемого товара.

Розетки, встраиваемые в столешницу, классифицируются в зависимости от внешнего вида и типа конструкции.

По первому признаку фурнитура бывает горизонтальной и вертикальной. Горизонтальные модели имеют несколько силовых разъемов, расположенных на внутренней панели фурнитуры. Стандартные вилки могут дополняться разъемами под кабели для USB или интернета. Вертикальные блоки обладают разной высотой с разъемами, которые располагаются друг над другом.

В зависимости от типа конструкции встраиваемые блоки подразделяются на поворотные и выдвижные.

Выдвижные розетки для кухни

Применение встраиваемых выдвижных розеток в современных кухнях относится к новейшим оригинальным конструкторским решениям. Они успешно дополняют уже имеющиеся розетки на кухне, которых в большинстве случаев явно недостаточно. Это связано с резким ростом ассортимента бытовой техники, используемой в быту.

Кроме традиционных микроволновок и холодильников, практикуется широкое применение комбайнов, мультиварок, миксеров, блендеров и другого кухонного оборудования, питающегося от электрической сети. Однако старые розетки не справляются с таким количеством приборов. Кроме того, что их мало, они часто неудобно расположены и не рассчитаны на такие значительные нагрузки. Многим хозяевам приходится использовать сетевые фильтры и другие виды удлинителей. Высокотехнологичные и компактные выдвижные розетки для столешницы позволяют успешно решить все эти проблемы и навсегда забыть о неудобствах. Они могут быть установлены в любых местах. Такие розетки отличаются функциональностью и качественным дизайном, хорошо подходят к небольшим приборам, используемым лишь периодически.

Стандартная конструкция выдвижной розетки состоит из блока полуцилиндрической формы, в котором установлено несколько розеточных гнезд. По установленным направляющим он погружается внутрь кухонной мебели и в случае необходимости быстро извлекается. В результате, такое устройство становится практически незаметным, создавая тем самым дополнительный комфорт при его использовании.

Среди различных модификаций, наиболее широкое распространение получила вертикальная конструкция выдвижной розетки, которая встраивается непосредственно в кухонный стол.

Принцип действия таких розеток очень простой и удобный. Достаточно нажать на крышку блока и вытянуть его вверх. Далее нужно вставить вилку прибора в одну из розеток и опустить блок обратно внутрь столешницы. Крышка закрывается свободно, поскольку в ней имеется выемка для внешних проводов. Кроме того, розетки могут свободно поворачиваться в любую сторону, увеличивая возможности для их использования. Не менее популярны модели, располагающиеся горизонтально, что позволяет встраивать их не только в стол, но и в другие предметы кухонной мебели. При необходимости, выдвижные розетки могут быть вмонтированы в стену.

В процессе эксплуатации выдвижных розеток необходимо помнить, что они не в состоянии выдерживать чрезмерные нагрузки. Для эксплуатации посудомоечных и стиральных машин, электроплит, духовых шкафов и другого мощного оборудования следует использовать специальные силовые розетки.
