Теплица на даче из металлопрофиля своими руками

Готовые теплицы под сварку

Транспортировать готовый сварной каркас довольно проблематично, а возиться с подбором и раскройкой материала не каждый захочет. Некоторые производители предлагают комплекты материалов для теплиц под сварку. Часто в комплекте можно найти следующие детали:

• арки из неоцинкованного металла (все дуги имеют пометки в местах крепления прогонов и торцевых стенок для удобства сборки каркаса);
• прогоны;
• торцевые стенки – на каждой есть дверь и форточка;
• поликарбонат, нарезанный под размеры будущего каркаса;
• крепежные элементы: саморезы, ручки, петли, фиксаторы для дверей и прочее (отдельно можно приобрести термошайбы, торцевые профили и др.);
• инструкция с описанием процесса сборки, рекомендациями по выбору инструмента, схемами и чертежами.

Напоследок рекомендуем посмотреть фото и видео сварных теплиц, собственноручно возведенных огородниками-умельцами. Если у вас есть начальные навыки сварки металла, соорудить подобную теплицу не составит труда. Вы получите долговечную и крепкую парниковую конструкцию, которая станет вашим верным помощником и гарантом хорошего урожая.

Фундамент

Если вы задумываетесь, нужен или нет фундамент для теплицы из поликарбоната, ответ один — нужен. Причем надежный. Очень хорошо они летают. Потому основание должно хорошо «якорить» постройку.

Для нормальной эксплуатации лучше поставить теплицу из поликарбоната на фундамент

Ленточного типа

Бетонно-кирпичный — один из самых распространенных

Бетонно-кирпичный (бетонно-брусовый)

Чаще всего делают бетонно-кирпичный вариант. Он оптимален по затратам, сложности и длительности. Работы проводят так:

Разметка проводится так

Устройство бетонно-кирпичного фундамента

Кирпич укладывают на бетон

В качестве строительного материала можно использовать пустые бутылки. Их укладывают рядами, заливают бетоном. Получается очень экономный и теплый фундамент. Несущей способности его вполне хватит и на более серьезную постройку.

Брусовый фундамент для теплицы из поликарбоната

Брусовый ленточный фундамент для теплицы из поликарбоната своими руками сделать легко, но прослужит он недолго

Этот вариант подходит только для сухих участков с низким расположением грунтовых вод. В этом случае можно надеяться, что проживет основание хотя-бы несколько лет.

Свайно-ростверовый

Еще один тип фундамента, который не защитит от мороза. Зато он надежен и будет служить долго. Полное описание технологии изготовления свайно-ростверкового фундамента читайте тут, а мы приведем короткий перечень работ.

Свайно-ростверковый фундамент — надежный вариант для теплицы из поликарбоната своими руками

Далее можно крепить обвязку, а можно надстроить пару рядов кирпича и только после этого устанавливать каркас. После этого можно сказать, что теплица из поликарбоната своими руками почти готова. Осталось закрепить поликарбонат.

Теплицы из профильной трубы 40х20. Виды

Чтобы построить теплицу из профильной трубы собственными руками, не нужно иметь каких-либо специальных знаний и профессионального инструмента. Самодельная теплица из профильной трубы может иметь любую форму, причем обойдется гораздо дешевле теплицы заводского изготовления.

Для оборудования несущих рам каркаса теплицы лучше использовать профильную трубу 40х20 мм, для обустройства связующих перемычек между рамами, лучше использовать профильную трубу 20х20 мм. Также, профильная труба размером 20х20 мм, оптимально подойдет для монтажа невысоких парников.

Если решено устанавливать на участке теплицу из профильной трубы арочного типа, то рекомендуется такую теплицу приобретать в заводском изготовлении. Так как для сгибания профильной трубы в дуги, понадобится дополнительный специальный инструмент (трубогиб).

При ручном сгибании профильной трубы, не факт что у Вас получатся идеально ровные элементы конструкции.

Теплица домиком из профильной трубы, имеет двухскатную крышу и прямые стены. До появления арочных конструкций, теплицы такой формы были очень популярны.

Подобные теплицы пользуются более высоким спросом, чем теплицы с каркасом из обычной трубы круглого сечения, так как на профиль гораздо проще крепить поликарбонатные листы.

Двухскатная оптимально подойдет для выращивания высокорослых овощных культур.

При выборе металлического каркаса под теплицу, предпочтение лучше отдать профильной оцинкованной трубе. Такая теплица прослужит несколько десятков лет.

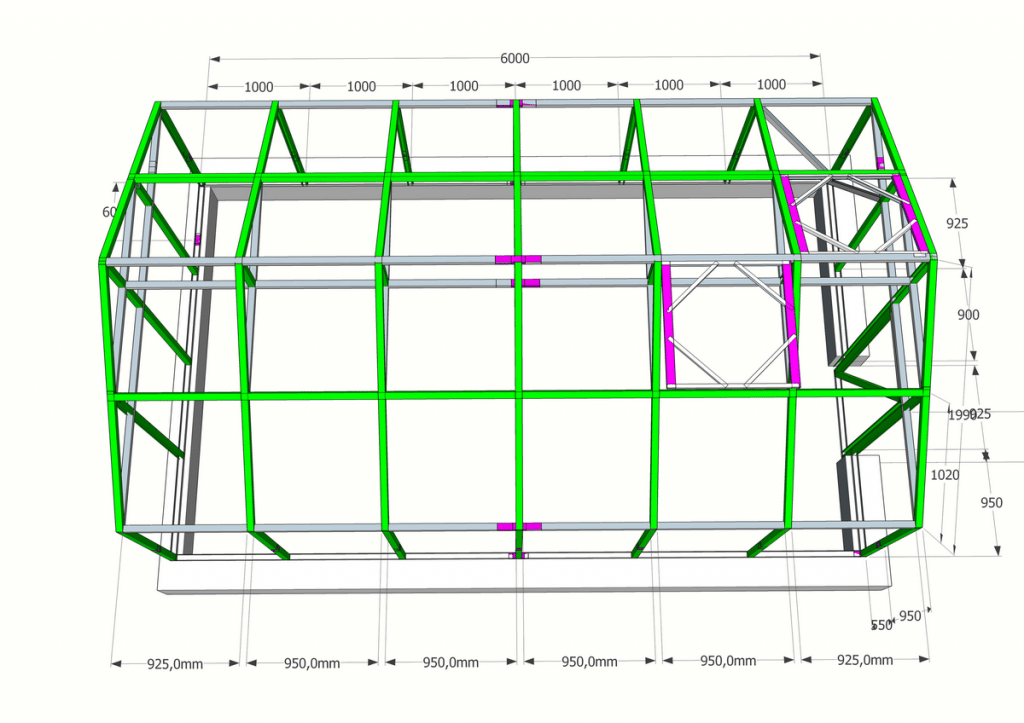

Чертежи теплицы из поликарбоната своими руками из профильной трубы

С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.

Схема чертежа теплицы из поликарбоната

Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.

С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную теплицу. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.

Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.

Так выглядит арочная теплица из поликарбоната внутри

Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.

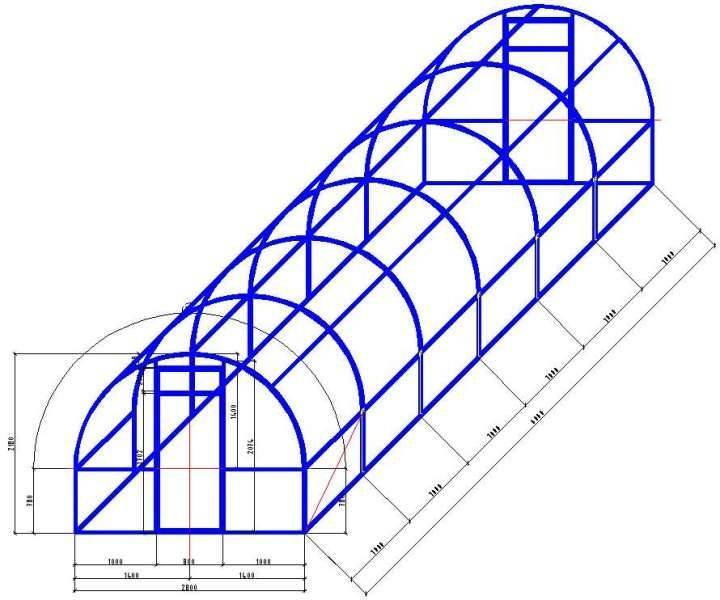

Чертежи теплицы, арочного типа из поликарбоната из профильной трубы

Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.

Схема теплицы из поликарбоната

Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки.  Если же теплица больше 6 метров, вам необходимо будет провести дополнительные расчеты.

Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.

Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.

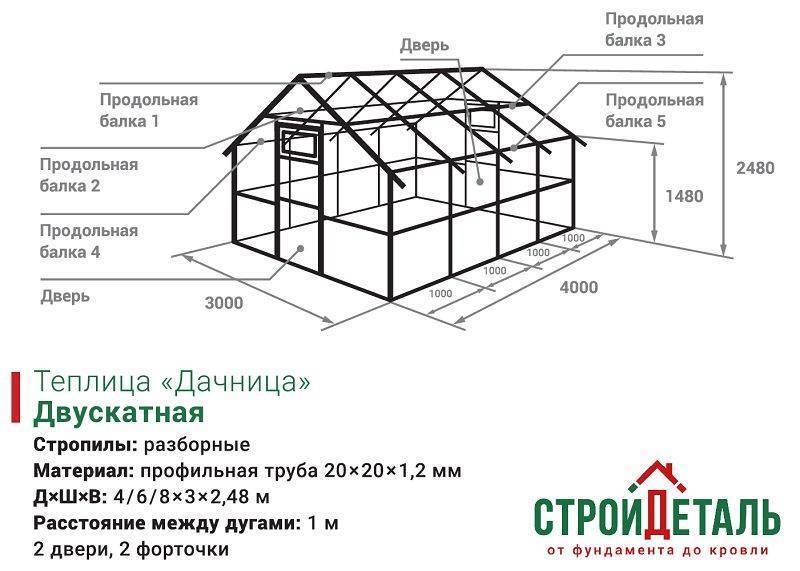

Чертеж двускатной теплицы

По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.

Пример теплицы с двускатной крышей

Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности теплицы.

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей

Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.

Сезонные теплицы, проекты и чертежи.

При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства.  Листы необходимо соединять крепежными профилями.

 Теплица хлебница, чертежи.

Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:

• Необычный дизайн;
• Нет необходимость в большом количестве стыковочных линий;
• Легко выполнить процедуру проветривания;
• Легкость в сооружении теплицы.

Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.

Теплица хлебница, фото

Как сделать теплицу из поликарбоната своими руками, видео:

Итог:

Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую теплицу или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!

Теплица из труб и деревянного профиля

В качестве основы может выступить деревянный профиль и асбоцементные трубы. Укрывным материалом станет служить все тот же поликарбонат. Начинать работы нужно с монтажа основания. Используя шнур и небольшие заостренные колышки, следует нанести разметку на площадку. Далее используют садовый бур, чтобы получить глубокие отверстия по периметру, их глубина должна быть равна 120 см. Четыре отверстия следует расположить вдоль всей будущей теплицы, остальные два располагают с торцов. Нарезанные куски труб нужно поместить в полученные отверстия. Длина труб должна составить 130 см. Для того чтобы обеспечить устойчивость труб, необходимо засыпать их песком, который должен быть утрамбован.

Для установки стен предстоит использовать деревянный профиль, который нужно пропитать защитным составом. Установку деревянных элементов нужно осуществить вертикально в трубы, после немного забив их. В нижней части опорные столбы должны быть укреплены каркасом прямоугольной формы, который был получен из выструганных досок. Проделывая аналогичные действия, следует выполнить стропильный каркас для верхней части сооружения, не забывая одновременно покрывать каждую деревянную деталь защитной пропиткой.

Этап установки каркаса связан с монтажом системы вентиляции. Поликарбонат перед процессом установки должен быть подготовлен, для этого стандартным листам, которые обладают габаритами 1200х10, следует придать размеры, подходящие для каркаса. Данный этап параллельно предусматривает проведение защитных манипуляций над укрывным материалом, что поможет предотвратить попадание пыли и воды, которые способны испортить прозрачность. П-образный профиль на базе пластика поможет справиться с этим лучше всего.

Каркас снизу по периметру должен быть обнесен лентой оцинковки, что предваряет монтаж поликарбоната. Ширина листа равна 25 см. Если необходимо подготовить оцинковку, подогнав ее размер, то следует использовать ножницы, которые будут способны справиться с металлом. Соединения следует организовать с нахлестом, который может достигать 5 см.

Листы поликарбоната можно укрепить только после того, как они будут снабжены отверстиями, а уже готовые листы можно будет легко прикрутить саморезами к стропилам.

Кровля укрепляется такими же лентами из оцинковки. Укрыть ее можно тем же материалом, которым была обнесена остальная часть сооружения. Однако следует помнить о том, что теплица станет постоянно подвергаться изменяющимся условиям погоды, именно поэтому под коньком следует оставить зазор для температурного расширения. После можно приступать к укрытию торцевых стен. Если планируется использовать теплицу в более холодное время, она станет нуждаться в дополнительном утеплении, для этого изнутри можно монтировать еще один слой поликарбоната. Обрезки материала не нужно выбрасывать – они могут стать основанием для изготовления двери, к которой можно прикрутить петли и зафиксировать на ее поверхности ручку.

Выбираем капитальную теплицу

Капитальная теплица зимой.

Но если вам потребовалась капитальная теплица, то к выбору ее необходимо подойти обстоятельно и внимательно изучить все конструктивные особенности приобретаемой вами конструкции.

Смотри, читай, думай

Мы понимаем, что в любом комплекте находится документация, прочитав которую вам станут понятны технические характеристики товара.

Но как часто бывает в наше время, не все что написано в документации товара, а тем более показано в рекламе соответствует действительности.

Климатические условия – фактор номер один

Поэтому мы дадим вам несколько рекомендаций по выбору теплицы из металлического профиля:

• Выбирая теплицу первым делом нужно так, чтобы она соответствовала климату вашего региона;
• Ведь с успехом эксплуатируясь в одном, она совершенно не приспособлена для эксплуатации в другом регионе.

Несущие дуги – конфигурация имеет значение

Деформация каркаса.

Выбирая теплицу, обратите внимание на несущие дуги. Понятно, что дуги изготовленные из трубы дешевле гнутого металопрофиля. Но такая конструкция может просто сложиться в снежную зиму;
Обратите внимание на защитное покрытие металлического каркаса;

Но такая конструкция может просто сложиться в снежную зиму;
Обратите внимание на защитное покрытие металлического каркаса;

Самым лучшим вариантом в данном случае будет каркас с оцинкованным защитным покрытием;
Любая краска при транспортировке или сборке может треснуть совершенно в неожиданных местах. В конечном итоге ржавчины не избежать.

Толщина элементов каркаса и размер теплицы – должно быть соответствие

Небольшая теплица.

Обратите внимание на толщину металла, из которого изготовлен каркас;
Порой бывает так, что производитель предлагает теплицы совершенно разного размера и при этом толщина каркаса у всех теплиц совершенно одинаковая;
 В таком случае если в теплицы с небольшими размерами такой каркас будет работать идеально, то в теплице гораздо большего размера он просто согнется при определенной нагрузке.

Профиль каркаса

Конечно, трудно с первого взгляда оценить прочность теплицы.

Но зная некоторые правила, можно иметь более правильное представление о том, что вы приобретаете.

• Более толстый профиль более прочен.
• Чем сложней форма профиля, тем выше его прочность.

Расстояние влияет на прочность

Чертеж теплицы.

Приобретая теплицу, откройте документацию по сборке и внимательно изучите чертеж и инструкцию по сборке;
Особое внимание уделите расстоянию между дугами каркаса;
Прочная конструкция имеет расстояние между дугами не превышающее 500 мм;
Конструкция средней прочности имеет расстояние 500 – 1000 мм. Внимательно смотрите на профиль, он должен быть достаточно толстым и иметь сложную конфигурацию;. Конфигурация различных металлических конструкций

Конфигурация различных металлических конструкций.

Если расстояние между несущими элементами каркаса превышает 1000 мм и используемый профиль имеет небольшую толщину, то такая конструкция совершенно не подходит к капитальной теплице. Приобретать ее не следует.

Данные рекомендации даны для точного понимания того что вы приобретаете.

Ведь зачастую цена на товар совершенно не соответствует его качеству и в первую очередь исходит из различных элементов теплицы, которые совершенно не имеют отношение к ее функциональности и экономичности.

Крепление – важная составляющая

Крепление через профиль.

Металлоконструкции для изготовления теплицы должны хорошо крепиться друг к другу.

Обратите внимание на крепеж алюминиевого парника.
Если в нем присутствуют болты и гайки, посмотрите имеют ли они защитное покрытие. В противном случае вам потребуется постоянная замена всего крепежа.
Особое внимание уделите тому, как металлоконструкции соединяются между собой.
Если метод крепления осуществляется непосредственно через сам профиль, посмотрите где выполнены отверстия.

Методы крепежа.

Если производитель просто прорезал профиль и отогнул концы, это говорит о некачественном каркасе.
К примеру, покупая теплицу с каркасом, на первый взгляд, 30Х40 мм вы на самом деле приобретете каркас 10Х40 или 30Х20 мм.

Не стоит платить за неизвестность

В данной статье мы постарались дать вам некоторые рекомендации, которые помогут вам сделать правильный выбор при покупке теплицы сборного типа.

Зачем платить больше или вообще платить за товар, который не соответствует не только своей цене, но и вообще будет непригоден к эксплуатации в качестве теплицы?

Удачной покупки!

Этапы возведения оранжереи своими руками

1. Нужно сделать чертеж оранжереи, провести к назначенному месту электрокабель.
2. Соорудить в качестве парника деревянный каркас или стальные Т-образные профили.
3. Уложить цокольные элементы на основу.
4. Угловые стойки вставить в специальные пазы и закрепить.
5. Горизонтальные поперечины приварить между стойками.
6. Еще нужно сварить две коробки для дверей и установить в боковые части тепличной конструкции.
7. В качестве конька использовать стальной уголок 50х50 мм.
8. При помощи герметика зафиксировать стекла в оконных проемах теплицы, для дополнительной фиксации применить уголки с резиновыми прокладками.

Виды профиля для теплицы.

Примечание: вместо сварки можно использовать краб-системы (специальный крепежный элемент для профтрубы), по прочности такие соединительные узлы ничем не уступают. Стоит ли говорить, что высота такого зимнего огорода должна быть такой, чтобы туда легко мог войти взрослый человек. Поэтому в карнизе высота составляет 1,8 м, а в коньке – 2,4 м. Чем выше теплица, тем лучше себя в ней чувствуют растения. Днем воздух в ней дольше прогревается, а ночью медленнее охлаждается. Ширину комплекса определяют по планируемым в нем грядкам. Обычно делают две грядки шириной 0,9 м и проходом между ними 0,5 м. Длина – от 4 до 6 метров.

В теплицах используют искусственное освещение. Как правило, оно устанавливается над рассадой, которой необходимо набраться сил для роста. Свет включают вечером и в пасмурную погоду и тогда. Таким образом садоводы увеличивают световой день растениям. Для освещения теплиц специалисты рекомендуют использовать люминесцентные лампы, т.к. они не перегреваются, следовательно, не повлияют на температуру и влажность воздуха в ней. Многие садоводы используют автоматизированное освещение в своих огородах под стеклом. Несомненно, это очень удобно. Система сама отслеживает затемнения и включает свет, а когда на улице станет светлее, выключит его. С помощью нее вы сэкономите свое время и затраты на электроэнергию.

Схема крепления поликарбоната саморезами.

Хотелось бы еще сказать о сроке службы теплиц из металлопрофиля. Производители дают гарантийный срок службы до 15 лет. Но при правильной эксплуатации этот срок составляет 30 лет. Это относится к теплицам, покрытым качественным поликарбонатом. Проверить, качественный ли он, очень просто. Достаточно просто пустить волну. У листов, изготовленных из первичного сырья, она должна быть. Чтобы сделать теплицу из металлического профиля, понадобится:

1. Песок, гравий, цемент.
2. Т-образный профиль.
3. Стальной уголок.
4. 4 карточные петли.
5. Шурупы-саморезы, болты.
6. Герметик.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=_kLJMKmwt8c

Теплица из поликарбоната деревянным каркасом

Деревянный каркас для теплицы из поликарбоната принципиально не отличается от конструкции каркаса для другого покрытия. Размеры и количество материалов зависит только от дизайна конструкции.

Необходимые материалы:

Панели поликарбоната 22 шт. Конечно, вы можете купить дешевые виниловые панели, которые со временем могут деформироваться и выйдут из строя. Поэтому лучше заплатить больше и приобрести прозрачные листы Tuftex — отличный выбор для теплиц. Гофрированная структура гибкая и прочная, поэтому в десятки раз превосходит по прочности аналогичные фиберглассовые панели. Вам также потребуется подобрать пенопластовые укупорочные ленты (80) и шурупы с неопреновыми шайбами (обычно используются для металлической кровли). Алюминиевый рифленый сайдинг.

• 60 штук досок 2×4 длиной 244 см, что включает дополнительные пиломатериалы.
• 3 доски 2×4 длиной 3 метра. Это для стены высотой 90 см, для нижней и задней верхней части.
• 5 досок 2×4 длиной 365 см  для 90 см стены сверху и снизу с обеих сторон, а также для конька крыши.
• 2 доски 2×4 длиной 365 см для нижней части боковых стен, где она будет касаться земли.
• 2 доски 2×4 длиной 3 м 10 футов для нижней части передней и задней стен.
• 370 см алюминиевая ребристая крышка
• 8 мешков с цементом.
• Дверь 76 см и виниловое окно 80 х 40 см для вентиляции у задней стены.
• Кусочек ДСП для клиньев. 60 x 120 см часть более чем достаточно.
• Белая фасадная краска

Ниже галерея с фотографиями, где показаны отдельные этапы строительства. А также чертежи и схемы. Но для полноты картины лучше прочитать инструкцию и посмотреть видео, все это вы найдете на сайте, ссылка под галереей.

Источник фото: www.instructables.com/id/DIY-GreenHouse-Build-Solid-Structure/

Конструкции теплиц

Итак, любая теплица состоит из трех элементов:

• Фундамента;
• Каркаса;
• Покрытия.

Теперь подробней рассмотрим особенности и возможные варианты каждого элемента.

Двускатный каркас

Каркас

От прочности этого элемента зависит устойчивость и долговечность теплицы

Поэтому изготовлению каркаса необходимо уделить особое внимание

Наиболее распространенными являются следующие типы каркасов:

• Двускатные;
• Односкатные;
• Арочные.

Следует отметить, что наибольшей полезной площадью обладают арочные конструкции, однако,  изготавливается арочная теплица из профильной трубы своими руками сложней, чем другие виды конструкций, так как трубы для крыши каркаса нужно наполнять песком и выгибать, что без наличия специального инструмента, нелегко.  Кроме того, идеальную геометрию получить не получится.

Поэтому наилучшим вариантом будет изготовление теплицы из поликарбоната и профильной трубы с двускатной крышей. Такая конструкция позволяет выращивать растения разной высоты, к тому же она обеспечивает хорошее поступление света и дает возможность установки форточки.

По способу монтажа каркас теплицы может быть:

• Неразборным;
• Разборным.

Второй вариант хорош в том случае, если теплица используется время от времени. Поэтому, прежде чем создать проект изделия, следует заранее продумать, каким требованиям теплица должна отвечать, что позволит подобрать наиболее подходящий тип конструкции.

Поликарбонат

Покрытие

Покрытие – это поверхностный слой теплицы, который может быть выполнен из разных материалов.

Чаще всего для этих целей используют:

• Стекло;
• Сотовый поликарбонат;
• Специальную пленку.

Также как и материал для каркаса, разные виды покрытий обладают своими достоинствами и недостатками.

Поэтому при выборе надо обратить внимание на следующие моменты:

• Прочность;
• Долговечность;
• Стоимость;
• Способность препятствовать холодному воздуху и удерживать тепло;
• Способность пропускать солнечные лучи.

В последнее время наибольшей популярностью пользуется сотовый поликарбонат. Конечно, этот материал стоит несколько дороже чем, к примеру, пленка, но зато он более долговечный и лучше по всем остальных эксплуатационным качествам.

Фундамент под теплицу

Фундамент

Фундамент является той частью конструкции, которая принимает на себя нагрузки от всей постройки и передает ее основанию.

Его обычно изготавливают из следующих материалов:

• Дерева;
• Кирпича;
• Бетона;
• Камня.

Вид фундамента зависит от типа конструкции, если, к примеру, теплица небольшая и временная, то она не нуждается в прочном фундаменте. Если же вы строите основательную конструкцию больших размеров, то для нее можно выполнить даже ленточный монолитный фундамент, который заливаются на глубину ниже уровня промерзания почвы.

Схема каркаса двускатной крыши
