Инструкция по монтажу теплицы
Монтаж теплицы начинают с определения ее места. Лучший вариант — расположение сооружения с юга на север.
Перепад уровня грунта не более 10 см для легких конструкций.
Тяжелые сооружения (из профильной трубы) устанавливают на точечные опоры или ленточный фундамент.
Схема монтажных работ:
- Монтаж начинают с оформления дверных проемов на торцевых арках.
- Устанавливают на основание первую торцевую арку. Обязательно использование при работе отвеса для стоек и уровня для поперечной обвязки.
- Последовательно соединяют арочные стойки между собой перекладинами поперечной и верхней обвязки. Начинают работы с верхней перекладины.
- Заканчивают монтажные работы на каркасе установкой двух торцевых перемычек для усиления несущей способности конструкции. Их ориентируют наискось, от нижнего угла двери до верхней планки боковой обвязки.
- Монтируют поликарбонат на торцы, вырезая двери и форточки.
- Накладывают на каркас поликарбонат. Стыки должны опираться на железную арку. Листы накладывают внахлест друг на друга и на торцевые арки. Здесь выход листа за железо 15 см. Крепят к каркасу саморезами с резиновой прокладкой. Используют дрель или шуруповерт.
- Все края поликарбонатных листов следует обработать силиконовым герметиком.
Самодельная теплица прослужит не одно десятилетие без дополнительного ухода.
Преимущества и недостатки профилей для изготовления теплиц
Производители предлагают готовые теплицы любых размеров и форм. Однако построить самостоятельно такое сооружение и интересно, и выгодно.
Теплицы из профильной трубы отличаются большей крепостью. Они тяжелые, а значит отлично противостоят ветрам.
Толстостенный металл и продуманная конструкция позволяет не заботиться об уборке снега с крыши зимой – он самостоятельно съезжает вниз по мере его накопления или при потеплении.
Кроме металлической профильной трубы для изготовления каркаса теплицы своими руками народные умельцы используют следующие виды профилей:
- V-образный (или W-профиль) металлический профиль со специальными планками для крепления. Материал предназначен специально для каркасных сооружений такого типа. С ним удобно работать, но по крепости такой каркас будет уступать конструкциям из профильной трубы.
- П-образный профиль из оцинкованной стали или алюминия. В прочности уступает профильной трубе, но значительно выигрывает в цене. Используется для различных конструкций при ремонте, строительстве.
- Стоечный и направляющий профиль, предназначенный для монтажа гипсокартона. Для сооружения уличных конструкций эти металлические детали несколько слабоваты, но могут быть использованы на защищенных от ветра участках.
Чтобы не ошибиться с выбором подходящего строительного материала, следует знать его недостатки и достоинства для сооружений такого типа.
К недостаткам изделий относят стоимость материала, тяжеловесность готовой теплицы, необходимость использования для монтажа сварочного аппарата.
Преимущества использования облегченных профилей:
- легкость и мобильность полученной конструкции;
- экономия бюджета на материале;
- простота монтажа.
Основным минусом легких сооружений является недостаточная прочность к механической нагрузке извне. Такие теплицы может унести или перевернуть сильным ветром. Зимой они часто просаживаются под слоем снега.
Как сделать теплицу из поликарбоната своими руками чертежи
Если вы решили собрать теплицу из поликарбоната самостоятельно вам потребуется план конструкции и определённые материалы, со списком которых вы можете ознакомиться далее.
Выбор конструкции
Для начала вам нужно определиться с типом и материалом каркаса для будущей теплицы. Существует огромное множество как типовых решений, так и индивидуальных проектов.
Также немаловажен выбор материала. В строительных магазинах продаются готовые наборы из металлического профиля, которые собираются как конструктор.
В качестве материала также могут выступать ПВХ трубы. Они отлично поддаются изгибу, легкие и просты в монтаже.
Ну и конечно нельзя не отметить древесину, которая также служит отличным каркасом для данных построек, доступна, дешева и позволяет монтировать конструкции различных форм и размеров.

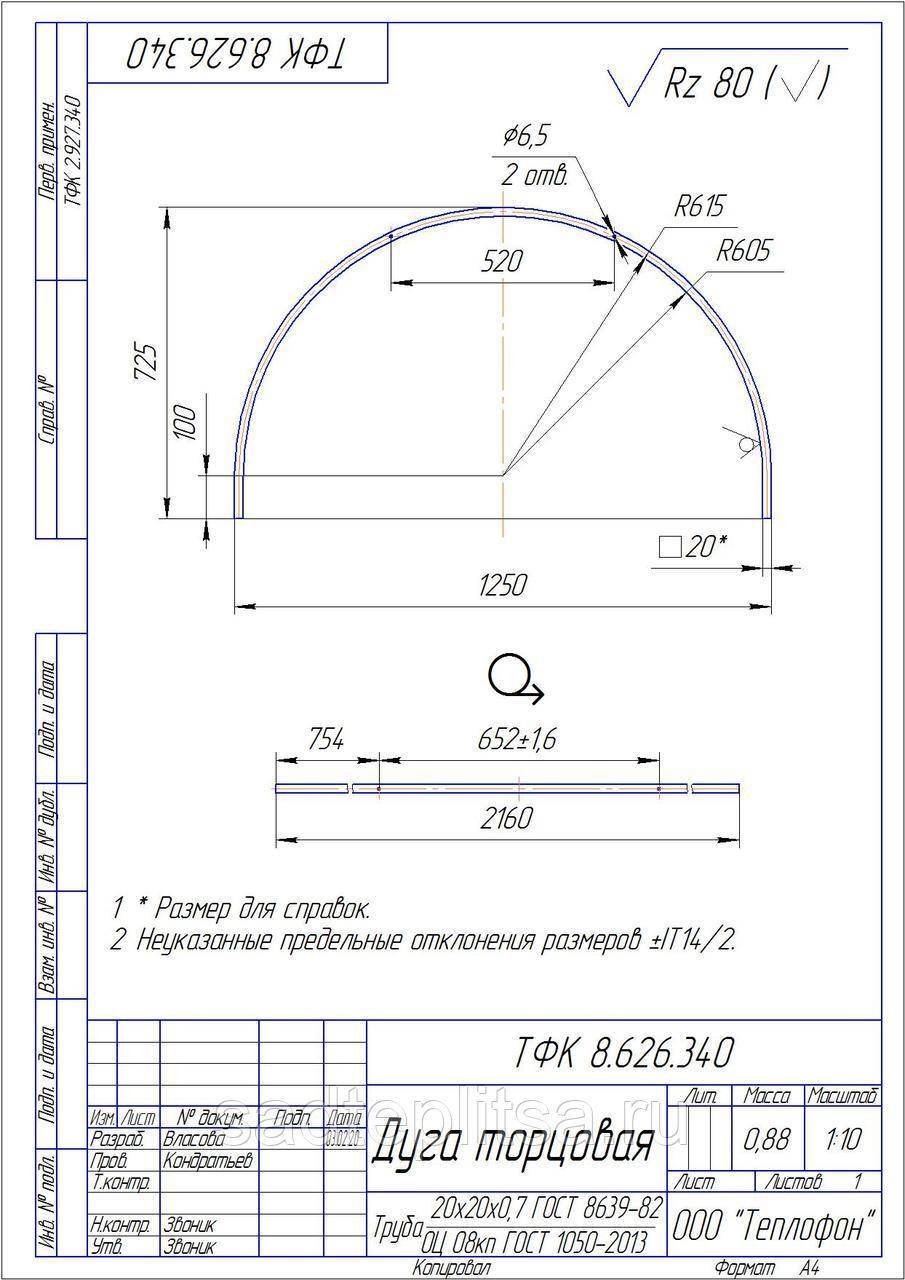

Составление чертежа
Теплица своими руками из поликарбоната, составить чертеж которой не займет много времени, получится большой и удобной, при условии, что будут соблюдены все необходимые правила.
В первую очередь вам нужно определиться с размерами конструкции. Зависеть они будут от площади приусадебного участка, что и в каком количестве вы собираетесь выращивать, ну и, конечно, от стоимости материалов.
Подготовка фундамента
Прочность и надежность теплицы будут зависеть от того, насколько качественный фундамент вы подготовите под нее. Вариантов здесь может быть несколько. Самый распространенный – это деревянное основание. Для его возведения вам понадобится брус, уровень, шуруповерт, лопата, рулетка 7 метров, строительный нож. Необходимо напилить 2 штуки по 3 метра и 2 штуки по 3,85 метра.
Но наиболее надежным будет бетонное основание. Если вы собираетесь делать большую теплицу и использовать для каркаса металлический профиль или деревянные бруски, то фундамент из бетона будет необходим ввиду значительного веса всей конструкции.
Сложности процесса
Весь металлический материал может быть частично или целиком изогнут. Процесс изворота проводят двумя способами:
- механическое воздействие;
- нагревание металла.
Круглое изделие из металла имеет ориентировочно ровные показатели. Однако профильная труба имеет угол под 90°. Такой угол трубы мешает спокойному изгибу, в результате появляются различные складки, которые впоследствии могут лопнуть или сломаться.
Для того чтобы не портить металл, нужно четко знать, как согнуть профильную трубу в домашних условиях. Многие дачники, не зная чуткостей изгиба, тратят немало материала, который вследствие выбрасывается.
Секторная сварка
Часто люди не знают, как согнуть трубу из нержавейки, так как нержавеющий материал имеет более прочный сплав, чем обычная сталь. Конечно, благодаря профессиональному оборудованию это сделать просто. Но как быть, если под рукой нет ничего, что может обеспечить достаточное механическое давление? Именно для этой цели выдумали секторную сварку.
Принцип ее в том, что профильное изделие надпиливается с одной стороны на равных расстояниях, после чего материал загибается в необходимом направлении и прорези завариваются сваркой
В таком случае важно знать, что профтруба чаще всего тонкостенная и когда прорези находятся рядом, ее очень легко прожечь
Люди, имеющие малый опыт работы с инструментом, часто промахиваются в надпилах, делая их то чрезмерно частыми, то редкими. Чтобы удостовериться в правильности разметки, можно взять другой эластичный квадратный материал и использовать его как шаблон.
Если иметь под рукой газовую горелку, то профильный материал можно изогнуть с помощью нагрева. Как только металл становится горячим, он легче подвергается искажению, что помогает избежать складки с внутренней стороны стенки. Если радиус изгиба небольшой, то можно обойтись обычным зажимом. Но если требуется более точный изгиб, потребуется направляющая стенка.
С помощью песка
Чтобы сделать изделие из гнутой профильной трубы, можно использовать песок. Конец материала плотно закрывается особой пластмассовой или медной втулкой. После этого в трубу засыпается мелкий песок
Важно, чтобы изделие было полностью забито песком. Поскольку пустое пространство внутри трубы теперь плотно забито, материал будет гораздо проще подвергаться механическому изгибу
Главное, изначально создать стандарт, по которому можно выгнуть и направлять изделие
Главное, изначально создать стандарт, по которому можно выгнуть и направлять изделие.
Изгиб на дереве
Такой метод сравнительно часто используют, если диаметр трубы не превышает 15 мм. Чтобы сгибание прошло успешно, конец материала необходимо плотно закрепить. Но что делать, если руками материал не удержать, а других мест крепления попросту нигде нет? И на это мастера на все руки придумали метод крепления. Наверняка на всех дачных участках могут быть деревья. Именно дерево и может послужить не только прочным креплением, но и диаметром для изгиба профильной трубы.
Нужно ли делать фундамент?
Для лёгкой переносной сезонной теплицы будет достаточно устойчивого основания из деревянного бруса. Для более капитальной, предназначенной для холодного времени года или просто большой – понадобится фундамент. Закладку ленточного фундамента для теплицы из профильной трубы рекомендуется производить с соблюдением нескольких обязательных этапов.
В траншею глубиной 40 см и шириной в 20 см нужно уложить гравийную подушку толщиной около 5 см и разровнять её. Над поверхностью земли устанавливается опалубка для цокольной части. На гравийную подушку вертикально установить отрезки более толстой профильной трубы, которые впоследствии будут находиться над верхней частью фундамента. К ним будет крепиться основание каркаса
Важно, чтобы эти колышки не касались почвы – это предотвратит скорое разрушение от коррозии. Устанавливать нужно примерно на расстоянии метра один от другого, а в углах – по паре
Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой
Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре
Залить фундамент вместе с цоколем и оставить до затвердевания на положенное время, накрыв плёнкой. Когда фундамент приобретёт окончательную прочность, на него нужно прикрепить основание. Проще и надёжнее всего – приварить его к установленной заранее в фундамент арматуре.
Особенности сборки каркаса х2
Каркас из профильной трубы можно собрать при помощи крепежа и сварки. Сварное соединение более прочное, не расшатывается. Крепёж позволяет демонтировать теплицу на зиму или по иной причине. Для основания, передней и задней стенки, каркаса основания инженеры рекомендуют брать более толстую трубу. Для промежуточных опор и дополнительных рёбер жёсткости – более лёгкую.
- Собирать нужно начинать с задней торцевой стенки.
- Затем собрать переднюю торцевую стену.
Важно!
Обязательно следует измерить длину диагоналей в получившихся рамках. Диагонали должны быть строго равны. Это единственный надёжный метод проконтролировать прямоугольность конструкции.
- Установить переднюю и заднюю стенки, тщательно выровняв их вертикально при помощи отвеса.
- Затем установить вертикальные рёбра жёсткости вдоль боковых сторон. Их следует крепить с шагом 1 м к основанию и арматуре фундамента.
- Закрепить верхнюю часть каркаса – параллельно основанию, соединив вертикальные опоры.
- После скрепить коньком верхушку крыши.
- Крышу рекомендуется усилить дополнительными направляющими, для более надёжного сопротивления покрытия нагрузкам.
Как согнуть трубу?
Если теплица не очень большая и при её проектировании были учтены размеры стандартных отрезков трубы, то вертикальные опоры для крыши и стен можно сделать не отрезая трубу – из целых кусков. Чтобы согнуть трубу на нужный угол в месте примыкания крыши к стене, нужно отмерить и на этой высоте сделать надрез болгаркой. Надрезанную трубу легко согнуть на нужный угол, приложив небольшое усилие. Сгиб следует закрепить сваркой.
Оцинкованный профиль для теплицыПрочность теплицы из поликарбоната, ее устойчивость и долговечность во многом определяются типом каркаса….
Сварочные работы
Сварной каркас прочнее собранного при помощи крепежа
Особенно важно хорошее соединение частей каркаса для теплицы, которая подразумевает круглогодичное использование. Для изготовления каркаса из профильной трубы достаточно минимальных навыков работы со сварочным оборудованием
Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов
Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин
Чтобы конструкцию не повело, сваривать детали нужно как бы прихватывая, не делая длинных сварочных швов. Чтобы задняя и передняя стенки были идентичны, сварочные работы можно выполнять одновременно, положив их друг на друга и закрепив при помощи струбцин.
После выполнения монтажных работ – закрепления основания к арматуре, установки передней и задней торцевых стен, боковых рёбер жёсткости и окончательного скрепления каркаса горизонтальными направляющими, следует произвести антикоррозионную обработку. Для этого нужно металлической щёткой очистить сварочные швы от окалины и покрыть весь каркас антикоррозионной грунтовкой. После можно покрасить в любой понравившийся цвет.
Важно!
Тщательно зачищать сварочные швы и торцы отрезанных труб нужно ещё и для того, чтобы не повредить покрытие острыми металлическими заусенцами.
Инструкция по сборке
При сборке не торопитесь. Будьте аккуратны и позаботьтесь о личной безопасности, используя средства индивидуальной защиты.
Вам понадобятся следующие материалы и инструменты:
- листы поликарбоната;
- рулетка;
- строительный уровень;
- крепежи;
- дрель.
К наиболее качественной и крепкой конструкции относится металлический каркас.
Это самый сложный этап создания теплицы, но благодаря инструкции каждый сможет собрать основу.
- Устанавливаем нижние основания на край фундамента.
- Далее ставим дуги в нижнее основание, образовывая каркас.
- Собираем торцевые части, обшитые поликарбонатом. Монтаж происходит в нижнее основание, фиксируя детали с двумя центральными элементами.
- Ставим фурнитуру: проделываем отверстия в поликарбонате и вставляем ручки для дверей и форточек.

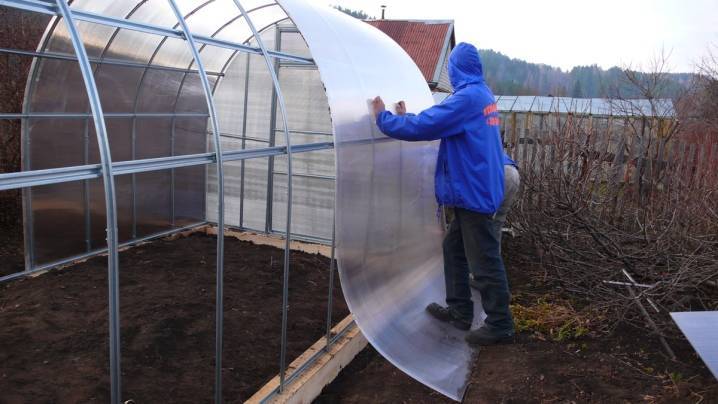

Обшивка поликарбонатом пошагово
Поверхность поликарбоната чувствительна к механическим воздействиям. Старайтесь хранить его в стоячем положении до начала работ. Устанавливать покрытие нужно строго в определенным направлением. Листы нежелательно располагать горизонтально.
Покрытие конструкции поликарбонатом начинается с краёв, независимо от комплектации.
- Уложите лицевой стороной вверх поликарбонат на торец, перед этим снимите защитную пленку. Материал должен выступать над торцом на 50-60 мм.
- Следующий шаг – покрытие стен. Лист закрепите саморезами с одной стороны каркаса, натяните его и закрепите с другой. Листы между собой соединять внахлест примерно на 10 см для сохранения герметичности, не позволяя влаге проникать через щели.
Все – вам удалось самому соорудить теплицу из поликарбоната на земельном участке без помощи специалистов.
Строительство «египетской» пирамиды для грядок
Теплицу-пирамиду своими руками построить вполне возможно, ведь для этого не требуются какие-то особые дорогостоящие материалы и сложные чертежи. Главное правильно сделать замеры и можно приступать к работе.
Возведение теплицы своими руками
Теплицу размещают на открытом ровном участке, направление ее оси – с севера на юг (по ориентации геомагнитного поля Земли). Размеры пирамиды характеризуются параметрами, соответствующими еще древнеегипетскому канону «золотого сечения» подобных сооружений (соотношение диагонали основания к высоте должно составлять 0,62).
Рекомендуемые пропорции
Для постройки парника, чаще всего, фундамент не требуется, но для устройства капитальной теплицы можно сделать невысокий квадратный фундамент.
Для изготовления основания понадобится:
- Вычислить длину стороны основания, умножив для этого высоту будущей постройки на 1,57.
- Рассчитать высоту основания, которая должна составлять треть от высоты конструкции.
- По заданным размерам изготовить 3 рамы. Можно использовать деревянные брусья или металлический профиль.
- Обработать готовые рамы средствами против гниения или коррозии.
- Установить основание каркаса с южной, западной и восточной сторон. С северной оставить место для устройства входной двери.
Схема вентиляционного окна
Монтаж ребер также начинают с расчётов: длина ребра равняется ее высоте, умноженной на 1,49. Четыре подготовленных бруса крепят только к основанию, а в верхней части оставляют место для вентиляционного окна. Оно выполняется в виде откидного колпака, при этом стоит учитывать, что его высота также входит в размеры ребер. На завершительном этапе в центральной части ребер устанавливаются подпорки.
Когда каркас готов, можно приступать к установке косяка и самой двери. Для большой теплицы в форме пирамиды можно дополнительно сделать в центре столб и проделать в нем вентиляционные отверстия. Он сделает каркас еще более прочным и выполнит роль настоящей вентиляционной шахты.
Готовый каркас необходимо покрыть полиэтиленовой пленкой или сотовым поликарбонатом. Для небольшой теплицы-пирамиды высотой в 2 м понадобится около 25 м пленки либо 2 листа сотового поликарбоната.
Каркас для пирамидального парника
Простая конструкция для рассады
Более простой вариант строительства каркаса пирамиды для теплицы своими руками подойдет для выращивания рассады ранней весной. Для этого понадобятся лишь 4 планки длиной по 150 см и несколько метров полиэтиленовой пленки толщиной в 150 мкрн и шириной в 1 м.
Схема основания
Строительство не займет много времени:
- Верхние концы планок соединяют, а нижние – втыкают в землю в предварительно откопанные отверстия на расстоянии в 1 м друг от друга.
- Пленку вырезают по размерам граней треугольника, оставив снизу запас по длине, и крепят при помощи степлера, пластинами либо любым другим удобным способом.
- Покрытие одевают на каркас из планок, а нижние края прижимают к земле. Грань с северной стороны рекомендуют делать черного цвета, чтобы она притягивала солнечные лучи.
- В верхней части проделывают небольшое вентиляционное окно, чтобы воздух внутри свободно циркулировал.
Также можно порекомендовать в месте, отведенном под грядки, заранее закопать сено на небольшую глубину. Оно будет разлагаться, выделяя тепло и согревать пространство изнутри.
Простой парник под пленку
Ищем долговечный каркас: проекты теплиц из поликарбоната
Все готовые модели, как правило, включают деревянные элементы. В обязательном порядке их нужно обработать специальным веществом – антисептиком. Он уменьшает всевозможные риски, связанные с появлением вредителей или началом гниения. Не лишней окажется олифа для дома, смешанная со смолой в пропорции 1:1.
Здесь упор делается на среднемесячный диапазон рабочих температур. Если возиться с многочисленными статистическими данными нет, то можно выбрать энергосберегающую «умную» теплицу Ардуино. В ней установлены датчики, способные в режиме реального времени контролировать множество показателей.
Определенную помощь садоводу окажут приведенные ниже рекомендации:
- Толщина внешнего стекла в используемых стеклопакетах не должна быть меньше 4 мм;
- Минимально необходимая толщина поликарбонатных листов колеблется от 10 до 17 мм зависимости от климатических особенностей;
- Каркас окажется в более выгодном положении, если парник сориентировать в направлении сервер-юг;
- Допускается незначительное отклонение в сторону запада в пределах 15 градусов;
- Если речь идет об 1-скатных вариантах, то в этом случае конструкция имеет отклонение в пределах 15 градусов в сторону востока;
- Вне зависимости от разновидности теплицы, категорически запрещено прижимать слишком сильно поликарбонатные листы к поверхности.
Распространенный типовой проект парника 810 требует определенного соотношения ширины и толщины листов. Если речь идет о толщине до 10 мм, то в этом случае ширина не должна быть больше 105 см.
На этапе проектно-сметных изысканий необходимо в деталях продумать положение каркаса строения. Строительные работы пойдут с большей эффективностью, если на уровне эскиза правильно сориентировать конструкцию в пространстве. Достаточно ошибиться всего на 15-20 градусов, чтобы будущий урожай погиб.
Начало строительства
Совет. Некоторые дачники рекомендуют резать профиль болгаркой. В таком случае оцинкованное покрытие на стыках повредится, и металл подвергнется коррозии. Лучше всего резать прямыми ножницами по металлу.
Крепление металлопрофиля
Опытным строителям будет проще нарезать сразу весь профиль для гипсокартона согласно плану. Это значительно ускорит процесс. Новичкам рекомендуется все делать поэтапно, ведь в ходе строительство что-то обязательно придется корректировать.
- Начинать следует со сборки торца на земле.
- Крепится профиль саморезами. Для большей прочности соединения рекомендуют загибать внутрь.
- При сборе торца на петли крепится дверь. Точно так же монтируется второй торец.
- Можно приступать к основанию теплицы. Уже на него, если строение арочное, крепятся дуги. Когда каркас теплицы собран, пришло время устанавливать на него поликарбонат.
Чем отличаются теплицы по типу применения
Зимние
Хороши тем, что позволяют растить культуры круглогодично. В них выращивают не только овощи, но и грибы, цветы, определенные экзотические культуры. Такие постройки всегда монтируются на надежный фундамент.
Летом зимние теплицы отапливаются с помощью солнечных лучей. В зимнюю пору года их обогревают искусственными приборами. Такие конструкции либо углубляют в почву, либо монтируют прямо на поверхности.
Материалы для зимних конструкций могут сочетать древесину, кирпич, металл, или поливинилхлорид. В качестве остекления применяется поликарбонат, намного реже – пленка или стекло.
Для зимних построек огромную роль играет место расположения. Оно должно быть таким, чтобы:
- внутрь проникало максимальное количество солнечных лучей. Ориентация подбирается с запада на восток;
- не было слишком сильных ветров. Особенно это категорично для местности с частыми сквозняками;
- просторным и свободным в плане прохода к ней от дома.
Летние
Применяются в теплое время года – начиная с весны, и заканчивая осенью. Внутри них выращивается рассада или культуры, за которыми необходимо очень тщательно ухаживать. Обогрев таких построек производится натуральным способом – с помощью солнечных лучей. Если на улице наступает резкое снижение температуры, то огородники организовывают вспомогательное отопление. В таких теплицах применяют еще и «биотопливо» – перегной, навоз, или компост. Их накрывают сверху пленкой, но, можно использовать также и поликарбонат.
Как устроить крышу для теплицы?
В качестве примера будет рассмотрено сооружение двускатной крыши. Расстояние от профилей до конька равно 90 см (2,9 м минус стойки по 2 м). Понадобится измерить рулеткой расстояние от угловой части парника до данной высоты. В результате получится 1,75 м. Следовательно, нужно будет подготовить 7 металлопрофилей по 3,5 м (10 см нужно для нахлеста).
После нужно сделать надрезы посередине с обеих сторон, оставить лишь полоску нижнего основания. Благодаря этим действиям, элементы можно с легкостью согнуть.
На концах элементов сделать надрезы по 5 см от крайних частей. Далее следует разогнуть полученные отрезки в единую плоскость с основанием профиля. Другие крайние части надрезов подгибаются с помощью плоскогубцев.
Затем нужно взять еще один металлопрофиль и согнуть его, после чего установить концами на верхнюю обвязку. С помощью саморезов прикрепить отогнутые концы к обвязке. Потом закрепляется крепежными элементами образовавшийся сгиб.
Все остальные элементы скрепляются между собой. Затем следует отрезать одну боковую часть элемента и обработать срез напильником. Деталь монтируется на конек и закрепляется саморезами. В результате получаются стропила.
Каркас готов, остается лишь обтянуть пленкой конструкцию и установить двери. Если все сделать правильно, то парник будет радовать хозяина много лет.
