Теплый водяной плинтус: типы и виды устройства

Установка теплого плинтуса — электрический и водяной вариант подключения.

Многие в последнее время активно задумываются о монтаже в своем доме или квартире такого источника отопления, как теплый плинтус.

Если вы уже определились с этим вопросом и однозначно для себя приняли решение, что теплому плинтусу быть, давайте рассмотрим два способа монтажа подобного источника тепла:

  • электрический вариант
  • жидкостный (на воде или незамерзающей жидкости)

Для тех, кто до сих пор сомневается, насколько выгодно такое отопление, стоит ли оно своих денег и зачем оно вообще нужно, читайте отдельную статью.

В первую очередь рассмотрим электрический вариант теплого плинтуса. Пошагово пройдемся по всем этапам монтажа на примере наиболее распространенной и зарекомендовавшей себя с лучшей стороны модели – Mr.Tektum (Мистер Тектум).

Какие материалы для этого нужны? Главный элемент всей системы – греющий модуль.

Он состоит из двух труб диаметром 13мм, на которые сверху запрессованы ламели – латунные пластины. В сборе получается некое подобие радиатора.

Стандартная длина одного модуля около 2,5м. В нижнюю трубку вставляется трубчатый сухой ТЭН.

В зависимости от длины модуля можно подобрать и разную длину тэнов – от 0,7м (140Вт) до 2,5м (500Вт).

В верхней закладывается трехжильный термостойкий медный кабель с силиконовой изоляцией. Оболочка такого выдерживает нагрев до 200 градусов.

  • держатели для греющего модуля

Они бывают двух видов: шириной 3см для стыковки профиля и 2см (монтируется по всей длине плинтуса).

  • пластиковые клинья

Необходимы, чтобы модуль плотно фиксировался и не болтался на своем месте.

  • декоративные пластиковые уголки, накладки и наконечники

  • шурупы-саморезы+заглушки для их шляпок
  • алюминиевая лента на клеющей основе шириной 64мм
  • лента из вспененного полиэтилена теплоизоляционная – 110мм

Все электрические соединения необходимо будет заизолировать термоусадочными трубками.

Места подключения проводов закрываются пластиковыми коробами.

  • комнатный термостат для регулировки температуры

В принципе это все материалы для покупки. Далее переходим к подготовительным работам.

На этой стадии к полу закрепляете нижнюю планку. Сделать это можно как на саморезы, так и на клей.

Далее на стену наклеивается теплоизоляционная лента.

Ширину ленты подбирайте таким образом, чтобы она была больше ширины греющего модуля. После поклейки ленты монтируется верхняя кромочная планка.

Для этого с одного края вставляете в нее уголок, а затем крепежные кронштейны. Саморезами притягиваете кронштейны к стене.

При этом следите, чтобы нижняя часть кронштейна уперлась в нижнюю планку, а не висела в воздухе.

Шляпки саморезов не должны выступать наружу, утапливайте их полностью в посадочном месте.

После затяжки нижняя часть кронштейна может быть удалена. Она необходима только для точного позиционирования верхней планки, чтобы та шла строго параллельно нижней.

Шаг установки кронштейнов – 50см друг от друга.

Широкие кронштейны (3см) монтируются только в местах стыковки наружного профиля.

Подготовительные работы на этом закончены, переходим к самим греющим модулям.

Замеряете расстояние вдоль стен и отрезаете ножовкой по металлу модули требуемой длины.

Чтобы освободить концы трубок, пассатижами выломайте несколько ламелей по краям. Они не припаяны, а просто напрессованы.

В нижнюю трубку вставляется ТЭН. Перед этим его вручную требуется немного изогнуть, придав волнообразную форму.

Таким образом он не будет болтаться в трубке и плотно займет свое место.

В верхнюю часть закладывается электрический кабель из термоустойчивого силикона. Обязательно оставляйте его с запасом по краям около 15см для соединения и подключения проводов.

Для надежного контакта на жилах проводов опрессовываете наконечники.

Кабель используется трехжильный, медный. Сечение подбирайте исходя из общей мощности всех модулей в одном контуре. Кабелем сечением 1,5мм2 можно подключать греющие модули общей мощностью до 5кВт.

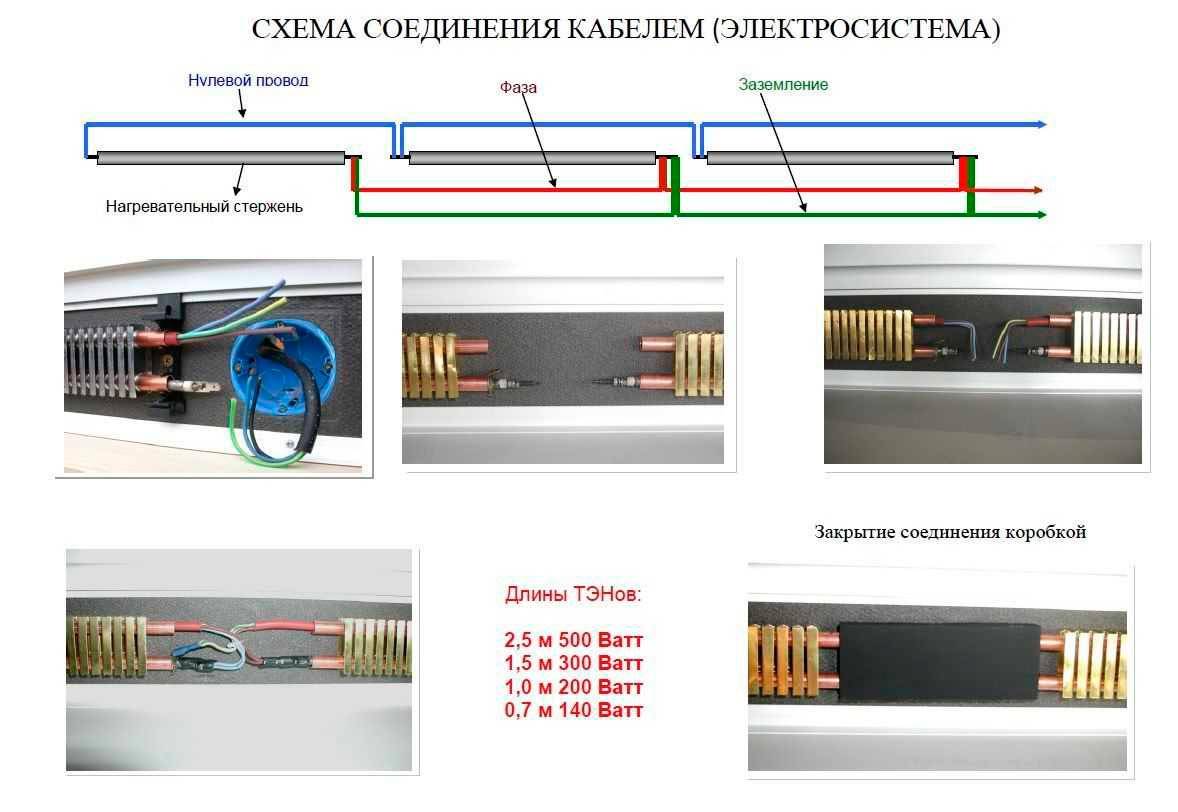

Подключение всех ТЭНов в цепочке осуществляется по параллельной схеме. На каждый тэн с одной стороны заводится фаза, с другой ноль.

Контакты затягиваются под гайку, шайбу и гравер.

В итоге на одном тэне с каждой из сторон, если это не конечный или начальный модуль, будет по два провода. Фаза пришла с одного кабеля – фаза ушла дальше. Ноль пришел – ноль ушел.

Не забывайте про третий проводник – заземление. Под него предусмотрено специальное место.

После сборки схемы все стыки и места соединения изолируются термоусадочной трубкой.

Поверх мест подключения проводов одевается защитный короб.

Далее кабель необходимо подключить к терморегулятору и запитать все это дело от эл.сети 220В.

Типы плинтусного отопления

Плинтусное отопление подразделяется на водяное и электрическое. Соответственно, водяные системы работают на основе газовых или любых других котлов. Электрические системы строятся на основе плинтусных электрических конвекторов.

Водяные системы

Водяные отопительные системы строятся на основе описанных выше радиаторов, изготовленных из цветных металлов. По ним циркулирует горячий теплоноситель, подготавливаемый отопительным котлом или получаемый из центральной системы отопления.

Водяное плинтусное отопление может использоваться для обогрева помещений любого назначения – это могут быть залы, коридоры, кухонные помещения, детские, гостиные, торговые залы и многое другое. Кроме того, оно хорошо подходит для использования в помещениях с панорамным остеклением – плинтусные радиаторы предотвратят проникновение холода, защитят от образования конденсата.

Система отопления «теплый плинтус» рекомендована к монтажу в индивидуальных домовладениях. А вот ее применение с централизованной подачей теплоносителя может привести к аварии – плинтусный обогрев не переносит гидроударов. Некоторые специалисты рекомендуют использовать промежуточный теплообменник, но в этом случае будут наблюдаться определенные тепловые потери.

Водяная плинтусная система отопления состоит из следующих частей:

  • Радиаторы – они представляют собой миниатюрные конвекторы, изготовленные из цветного металла. Именно они и являются источниками тепла для обогрева комнат;
  • Защитные короба – ими закрываются сами радиаторы и трубы;
  • Трубы – в большинстве случаев тут используются металлопластиковые трубы, как более стойкие к давлению и к высокой температуре.

Монтаж водяной плинтусной системы отопления выполняется таким образом, что она не образует полное кольцо по всему дому – это вызвало бы неравномерный обогрев. Поэтому чаще всего практикуется создание отдельных направлений для каждой комнаты. Для этого в отопительной системе монтируются распределительные коллекторы, к которым подводится теплоноситель от котла.

Главным плюсом от использования распределительного коллектора является легкость в проведении ремонтных работ в случае аварии. Также он позволит отрегулировать температуру по каждому направлению в отдельности.

Электрические системы

Электрическое плинтусное отопление ориентировано на использование в зданиях, не подключенных к газовым магистралям. Оно подразумевает использование малогабаритных конвекторов, питание которых осуществляется от электросети. По своей конструкции они похожи на водяные радиаторы, только вместо трубок с горячим теплоносителем здесь применяются мощные ТЭНы.

Электроэнергия в нашей стране стоит довольно дорого, поэтому применение электрического отопления может привести к большим расходам. Но во многих случаях оно остается единственным доступным способом обогрева.

Как и в водяных системах, в электрическом отоплении желательно использовать схему с несколькими отдельными направлениями. То есть, каждое помещение питается от отдельного электрического кабеля. В здании устанавливается специальный электрощит, в котором монтируются автоматы защиты. Отсюда кабели расходятся по помещениям. Если какая-то комната не используется, ее можно отключить – тем самым обеспечивается экономия электроэнергии.

Электрические конвекторы работают по тому же самому принципу, что и водяные – они производят нагретый воздух, который как бы «прилипает» к стенкам и отправляется вверх. В это же время в оборудование засасываются холодные воздушные массы, проходящие очередную ступень нагрева. Спустя некоторое время, в комнате станет ощутимо теплее.

Основные преимущества электрического плинтусного отопления над водяными системами:

  • Повышенная надежность – использование современных ТЭНов позволяет гарантировать срок службы до 20-25 лет, в то время как для водяных приборов этот срок составляет около 10 лет;
  • Нет теплоносителя – а значит, нет риска затопить соседей;
  • Более легкий монтаж – проложить кабель значительно легче, чем возиться с трубами.

Главным недостатком любого электроотопления является его прожорливость в плане потребления электроэнергии – в совокупности с тарифами на электричество, расходы будут высокими.

Водяной или электрический плинтус?

Так, водяной теплый плинтус установить не всегда есть возможность. Конструкция такого отопления требует наличия нагревательного котла, который будет «доводить» воду до нужной температуры и направлять в трубы. При этом температура контура отопления должна всегда быть примерно на одном уровне.

По этой причине электричество может показаться более выгодным вариантом. Оно уже есть в доме и не требует установки дополнительных компонентов конструкции. Плинтусы с электрическим нагревательным элементом поднимают температуру в комнате быстрее, чем водяные. Электрические плинтусы проще в установке — достаточно провести нагревательный кабель от сети (напряжение — 220 Вт), закрепить и закрыть лицевой панелью. Останется только подключить к распределительному узлу, и теплый плинтус начнет работать. Но в любом случае для установки необходимы навыки работы с электричеством.

Но вместе с тем тарифы на электричество растут практически каждый год, и в итоге отопление обойдется гораздо дороже. К тому же в использовании водяное отопление более безопасно, чем электричество, и удобнее в плане регулирования температурного режима помещения.

Что собой представляет плинтусное теплоснабжение

Установить плинтусное теплоснабжение собственными руками возможно – сложного в этом ничего нет. Но прежде чем мы дадим информацию по работам по монтажу, нужно разобраться, что вообще собой представляет термоплинтус и как он функционирует. Также мы расскажем о разновидностях плинтусного оборудования для отопления.

Термоплинтус, который мы станем делать собственными руками, собой представляет современное оборудование для отопления, обладающее очень маленькими размерами. Уже из одного названия видно, что оно предназначается для установки в плинтусной зоне. Тут применяются небольшие отопительные приборы, напоминающие по собственной внешности плинтусы, только более большого размера.

Интересен сам рабочий принцип плинтусного теплоснабжения. Оно считается конвекционным, другими словами, тут не прекращает работу самая обычная натуральная конвекция. А само оборудование собой представляет небольшие обогревательные приборы конвекторного типа. Работают эти системы обогрева так:

Большим плюсом термоплинтусов считается то, что они прогревают не только воздух в помещении, но и его стены.

  • Конвекторы плинтусного типа греют находящийся изнутри них воздух, благодаря чему тот подымается вверх;
  • Поднявшись под стенами к поверхности потолка, тёплый воздух вытесняет оттуда более холодные массы воздуха;
  • Опустившийся вниз холодный и намного плотный воздух засасывается в конвекторные обогреватели и нагревается, чтобы опять поехать вверх.

После какого, в помещении становится намного теплее, ведь воздушная циркуляция охватывает весь объем.

Термоплинтусы выделяются от радиаторов обычного типа тем, что выходящий из них тёплый воздух как бы липнет к поверхности стен, поэтапно нагревая их. После какого от них перестанет тащить холодом. Особенно нужно выделить тот момент, что воздух вблизи полов будет практически таким же тёплым, как и внутри помещения – вследствии этого у клиентов не появится чувство мерзнущих ног.

Принцип работы плинтусного обогрева

Процесс использования плинтусных радиаторов отопления отличается от работы обычных обогревательных приборов, которые за счет высокой температуры передают свою теплоту окружающему воздуху, тем самым нагревая помещение. Плинтусная система действует благодаря эффекту «прилипания» нагретого воздуха к близлежащей поверхности – в данном случае к стене.

Плинтусная система отопления обеспечивает равномерное распределение нагретого воздуха по всему объему помещения. Оно препятствует появлению конденсата, а следовательно, сырости и плесени

Радиаторы устанавливают по всему периметру помещения или на определенных участках, но обязательно вдоль стен. Металлические короба, внутри которых спрятаны ТЭНы, не герметичны: они имеют две специальные щели в нижней и верхней части. Воздух поступает внутрь короба через отверстие, близкое к полу, нагревается до определенной температуры и выходит через верхнюю щель, но не распространяется во все стороны, а стелется вверх по стене. Таким образом, нагретый воздух передает свою теплоту не всему помещению, а лишь поверхности, возле которой расположен плинтусный радиатор. И уже далее, от стены, тепло поступает в воздух, в результате получается более равномерный обогрев комнаты.

Элементы радиатора должны иметь высокие показатели теплопроводности, поэтому большая часть оборудования изготовлена из алюминия и меди. Нагревать плинтусные радиаторы до максимальной температуры нецелесообразно, достаточно 40°С. При таком значении температура нагретой стены на 2-4 градуса ниже, то есть абсолютно безопасна для людей.

Монтаж водяного плинтусного отопления своими руками

Итак, рассмотрев все плюсы и минусы, и взвесив все за и против, вы все-таки приняли положительное решение. Давайте тогда рассмотрим, как можно смонтировать плинтусное водяное отопление своими руками. Как уже говорилось выше, это, в принципе, не так уж и сложно, хотя наличие определенных навыков непременно потребуется.

Плинтусное водяное отопления – это система, состоящая из таких элементов:

котел;

  • распределительный коллектор;
  • комплект пластиковых труб;
  • радиатор.

По сути, это аналог водяного отопления. Здесь также есть котел, нагревающий источник тепла, трубы и радиаторы, однако отличия, причем достаточно существенные, между ними все-таки есть. Например, в системе плинтусного отопления разница температур подачи воды и «обратки» не превышает 5 градусов, тогда как в обычной дельта может достигать 20.

Вода нагревается с помощью котла – газового, твердотопливного или электрического. Обязательно рассчитайте все параметры, чтобы правильно подобрать данное оборудование. Если сомневаетесь – лучше обратиться к специалистам. Далее монтируем саму систему отопления. В первую очередь устанавливаем металлическое основание – оно крепиться к стене с помощью саморезов.

Следующий этап – установка нагревательных элементов. Отдельные его части сперва соединяются между собой, после чего с помощью специальных креплений их следует установить на основание. Далее подключаем систему к котлу, используя коллектор или распределительную гребенку. Здесь используется точно такой же принцип, что и при монтаже обычных батарей, поэтому никаких проблем ли непредвиденных сложностей возникнуть не должно.

Обязательно проверяйте надежность соединений. Для этого следует запустить систему, и тщательно все проверить на предмет протеканий. Если заметили негерметичность стыков – устраните данную проблему. Только после того, как вы убедились, что все в порядке, можно закрывать плинтус декоративным элементом.

Обратите внимание – специалисты рекомендуют устанавливать несколько замкнутых контуров в случае, если периметр помещения больше 15 метров. Каждый из них должен иметь отельное соединение с котлом, поскольку в ином случае эффективность системы снижается. Как видим, по большому счету непосредственно в монтаже плинтусного водяного отопления нет ничего сложного – все компоненты системы приобретаются в уже готовом виде, после чего соединяются между собой

Главное – все правильно рассчитать, и тогда впоследствии у вас не возникнет никаких проблем. Если все-таки есть какие-то сомнения, то лучше всего будет обратиться к профессионалам – их работа в конечном итоге обойдется дешевле, чем устраните возникших из-за допущенных ошибок проблем

Как видим, по большому счету непосредственно в монтаже плинтусного водяного отопления нет ничего сложного – все компоненты системы приобретаются в уже готовом виде, после чего соединяются между собой. Главное – все правильно рассчитать, и тогда впоследствии у вас не возникнет никаких проблем. Если все-таки есть какие-то сомнения, то лучше всего будет обратиться к профессионалам – их работа в конечном итоге обойдется дешевле, чем устраните возникших из-за допущенных ошибок проблем.

Плюсы и минусы теплого плинтуса

Перечислим достоинства системы обогрева.

Плюсы

  • Равномерный и одновременный нагрев по всему периметру комнаты.
  • Стены аккумулируют тепло, поэтому всегда остаются сухими. Они не портятся от влаги, грибок или плесень в них не поселяется.
  • Осуществляется лучевой обогрев — самый полезный для здоровья человека.
  • Температура одинакова во всем помещении. Нет холодных и перегретых зон.
  • Совместимость с любым видом финишного напольного покрытия.
  • Компактное оборудование может быть установлено в любом помещении. При этом громоздкие батареи не будут портить вид комнаты.
  • Минимальные теплопотери, что позволяет значительно экономить ресурсы. Особенно для систем с автоматическим управлением.

Минусы

  • Высокая стоимость комплектующих.
  • Малая распространенность, что влияет на возможность приобретения обогревателя. Особенно это актуально для небольших населенных пунктов.
  • Ограничение по длине контура для теплого водяного плинтуса. Это обязательно учитывается при проектировании системы.
  • Нежелательно устанавливать электросистемы во влажных помещениях. Для них лучше всего выбирать изделия с повышенной влагозащитой.

Базовая комплектация отопительной системы

Наиболее простой способ стать обладателем теплого плинтуса – купить его в одном из магазинов. Рассмотрим, какие детали входят в стандартный комплект теплых плинтусов, приобретаемых в специализированных магазинах или точках обслуживания клиентов компаний:

  • Передняя защитная панель с отверстием в верхней части для выхода теплого воздуха. Она также играет роль декоративного элемента, пряча все детали конструкции из виду.
  • Задняя панель, защищающая стену от перегрева и являющаяся основной частью для монтажа всей системы.
  • Радиатор, обогревающий воздух.
  • Трубки, по которым будет осуществляться доставка теплоносителя.
  • Поворотные заглушки и соединительные шланги.
  • Крепежные и соединительные детали – коллекторы, фитинги, держатели.

Важно! Максимальная длина контура не должна превышать 15 метров. В противном случае прогревание воздуха будет происходить хуже, и такой способ отопления не даст желаемого эффекта.

Обзор теплых плинтусов

Электрический тёплый плинтус

С начала по уровню нижней планки клеится изоляционная лента. Затем металлические кронштейны, на них греющий модуль из медных трубок, соединённых латунными рёбрами в теплообменнике. Лицевая панель может быть любого цвета. Заводской теплообменник состоит из пластин. Именно они, являются самым дорогим материалом конструкции. Если заменить пластины на трубы, то можно значительно сэкономить.

Конструкция заводского плинтуса состоит из большого количества элементов. Это теплообменник, угольник, заглушки, профили и многое другое. Для изготовления тёплого плинтуса своими руками, понадобится набор из греющего саморегулирующегося кабеля EHL30-2CR RST. Он может изменять сопротивление в зависимости от перепадов температуры. Рабочая температура от -40 до +65, максимально +85 градусов. Мощность 35 Вт на погонный метр при температуре ноль градусов.

Метраж нужно брать с запасом. Комплект термоусадочных трубок для соединения кабеля и электровилки. Гофрированная труба из нержавеющей стали. Ее теплопроводность меньше, чем у медной, но лучше пластиковой.  Направляющие потолочные профили плюс саморезы, монтажная лента и скобы.

Подготавливаем греющий кабель. Завариваем конец специальными термоусадочными трубками. Подключаем к электросети и проверяем. Отключаем и аккуратно надеваем гофрированную трубку. Через полчаса смотрим на теплоотдачу. Если всё в порядке, начинаем монтаж плинтуса в помещении.

Прокладываем по всему периметру комнаты заранее подготовленный кабель в гофре, ещё раз смотрим размеры, если нужно дорабатываем. На стену, где устанавливаем конструкцию, клеим изоляционную ленту. Заранее нарезанный полосками 6-8см в ширину утеплитель. С угла монтируем потолочный алюминиевый профиль, закрепляя его саморезами.

Далее прокладываем в него гофрированную трубку с кабелем и закрепляем скобами. Такой вариант тёплого плинтуса подойдёт для отопления гаража, веранды. Для помещений в жилом доме, нужно предусмотреть верхнюю панель. Она может быть любого понравившегося цвета, не портящий дизайн.

Весь проект обойдётся в пределах 500-600 рублей за один погонный метр. Если приобрести греющий кабель меньшей мощности, то цена значительно снизиться. Также можно использовать металло-рукав.

Водяной тёплый плинтус

Технология действия и изготовления тёплого водяного или жидкостного плинтуса проста в исполнении. Нагревательным элементом здесь служит вода или специальная жидкость. А нагревателем является котёл. Система циклична, то есть вода подаётся в радиаторы и возвращается назад для повторного подогрева. Котёл снабжают терморегулятором.

Самое простое и бюджетное решение для водяного тёплого плинтуса взять оцинкованную сантехническую трубку 15мм в диаметре. Сварным швом методом “точки” прихватить лист железа, заранее согнув его по нужному радиусу и сплошным швом проварить периметр.

Сверху покрываем краской. Или вдоль плинтуса пустить 4-6 штук нержавеющей гофротрубы полудюймовки по такой же технологии. Это поможет убрать лишнюю влагу. Не даст в углах и на стенах образовываться грибку и плесени.

Более дорогим способом изготовления тёплого плинтуса, является покупка медной кровельной полосы и трубок, подходящего диаметра. Полосу разрезаем на части нужного размера. Соединяем газовой горелкой. Формируем непрерывную магистраль и монтируем при помощи клипс на изоляцию к стене. Заполняем всю систему жидкостным материалом, предварительно подключив к коллекторам и котлу.

Медный плинтус при желании можно окрасить, но он и с натуральным цветом будет смотреться благородно. Такой способ можно использовать в жилых помещениях.

Установка водяного плинтуса

Подготовив набор необходимых инструментов, можно приступать к установке теплого водяного плинтуса своими руками. Сперва необходимо проложить трубки для подачи теплоносителя. Установку начинают с угла, куда выходят эти трубки. Для упрощения процесса мы подготовили детальную пошаговую инструкцию:

  • Устанавливаем нижнюю планку.
  • Устраняем зазор между стеной и планкой с помощью герметика.
  • Фиксируем планку соединительными материалами.
  • На стену приклеиваем теплоизоляционный материал.
  • Излишки обрезаются ножом.
  • Отмеряем необходимую высоту плинтуса.
  • Устанавливаем первый держатель на расстоянии не менее 15 см от угла.
  • Остальные держатели следует устанавливать на расстоянии 40 см друг от друга.
  • Прикручиваем держатели к стене. Если позволяет материал, то это делается саморезами. В противном случае для каждого держателя нужно отметить места для сверления, высверлить отверстия, установить в них дюбели и только потом прикрутить держатель.
  • Аналогичным образом крепим к стене остальные держатели.
  • Проводим установку всех планок и креплений по тем участкам комнаты, где будет установлен теплый плинтус.
  • Устанавливаем необходимые декоративные элементы и регулируем держатели.
  • Раскладываем радиаторы на полу и вымеряем необходимое расстояние.
  • Если некоторые участки комнаты меньше длины радиатора, его можно обрезать и снять некоторые звенья для упрощения работ.
  • Начинаем соединение системы с места подвода теплоносителя. Надеваем фитинги и прокладки для соединения.
  • Соединяем радиатор с системой подвода теплоносителя.
  • Затягиваем фитинги гаечными ключами.
  • Крепим радиатор на держатели.
  • Соединяем радиаторные секции между собой, предварительно установив соединительные элементы.
  • На конечных секциях трубки радиатора замыкаются поворотными шлангами.
  • После завершения проводятся первый пуск системы, и проверяется наличие протечек. При обнаружении их в местах соединения, они устраняются более плотной затяжкой ключами.
  • Если пуско-наладочные работы показали исправность системы и ее готовность к использованию, можно завершать работу установкой декоративной передней панели.
  • На внутреннюю сторону декоративного элемента наклеивается теплоизоляционная лента. Она предотвращает перегрев и способствует выходу нагретого воздуха.
  • Передняя панель крепится на подготовленную основу.
  • Для надежности ее нужно прикрепить саморезами.
  • Выпирающие части шурупов прячутся под заглушками.

Кажется, что порядок действий слишком сложный, но на деле с ним сможет справиться каждый человек, который ранее пользовался гаечными ключами и шуруповертом.

Детальный разбор подготовительных работ и установки плинтуса можно увидеть на этом видео:

Принцип действия и отличия

Производители плинтусного отопления утверждают, что система более экономична, чем все другие типы обогрева. Экономия составляет 20-30%. Происходит это из-за того, что для достижения комфортного ощущения требуются меньшие температуры. А все потому, что большая часть тепла передается путем излучения, а не конвекцией.

Практически все существующие системы отопления создают не самую лучшую тепловую картину: верху скапливается теплый воздух, внизу остается холодный. Если помещение имеет не очень высокие потолки, ситуация терпима, но в помещениях с большой высотой это критично. Для выравнивания температурной картины используют принудительную конвекцию: в отопительные приборы встраивают вентиляторы, которые более или менее эффективно перемешивают воздушные массы. Но активное движение воздуха разносит пыль и микробы. При этом в углах помещений все равно остаются застойные зоны, в которых скапливается холодный воздух.

При использовании плинтусного обогрева нет вверху тепловой подушки, воздух свежий, а ощущения — комфортные

Неравномерные температуры и пыль в воздухе — не все неприятности конвекционного отопления. Есть еще сырость, которая появляется на стенах. Дело в том, что конвекция нагревает воздух. Стены при этом остаются холодными. При соприкосновении теплого воздуха и холодных стен выпадает конденсат, стены мокнут, развиваются грибки и плесень. Причем такая картина характерна для домов и квартир с хорошим утеплением.

Плинтусное отопление действует по-другому

Первое важное отличие: сразу нагреваются нижние слои воздуха, что уже комфортно. Постепенно и медленно поднимаясь вдоль стен вверх, воздух остывает, передавая тепло стенам. Потому получается, что вверху не теплее (или не намного теплее), чем внизу

Потому получается, что вверху не теплее (или не намного теплее), чем внизу.

На нагрев воздуха путем конвекции уходит только порядка 20-30% тепла. Все остальное идет на нагрев стен

И это — второе важное отличие. Нагретый воздух поднимается вдоль стен, а не перемешивается с остальным (этот эффект был замечен ученым Коандом). Потому восходящий теплый поток отсекает холод от стен и нагревает их

Да, пока нагреются и высохнут стены, идет большой расход энергии (и топлива). Но после вся поверхность начинает излучать тепло

Потому восходящий теплый поток отсекает холод от стен и нагревает их. Да, пока нагреются и высохнут стены, идет большой расход энергии (и топлива). Но после вся поверхность начинает излучать тепло.

Вот тут и начинается зона экономии: человек комфортно себя чувствует, если температура стен 36-37 o C а воздуха 16 o C. Просто исходящее от стен тепло мы ощущаем всей поверхностью тела. При этом расход на поддержание температуры сухих стен невысок. Ведь именно содержащаяся в материалах вода и является лучшим проводником тепла, а пришедший ей на смену воздух, наоборот плохо проводит тепло.

Так выглядит один из вариантов вблизи

Именно потому при таком отоплении не столь важно, стоят вдоль стен предметы мебели или нет: в основном нагреваются стены, а не воздух. Пусть они отберут какую-то часть тепла, зато потом сами начнут его отдавать. А стены нагреются все равно

А стены нагреются все равно.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

Статья по теме: Как своими руками правильно установить мебельные петли

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

Длина ТЭНа ммМощность Вт
1700140
21000200
31500300
42500500

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

  1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
  2. На удобной высоте на стене монтируют выключатель с терморегулятором.
  3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
  4. На стены наносят разметку под крепления под плинтуса с подогревом.
  5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
  6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
  7. На установленные кронштейны навешивают тепловой нагревательный модуль.
  8. Соединяют модули электрическими проводами параллельно.
  9. К системе подключают устройство защитного отключения (УЗО).
  10. Подсоединяют датчик температуры воздуха.
  11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
  12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Статья по теме: Как сделать диван кровать своими руками?

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
