Подготовка поверхности
Пленочный инфракрасный теплый пол
Инфракрасный теплый пол под линолеум формируется из тонкой и достаточно гибкой пленки. Ее подключают к электросети, после чего она производит необходимое тепловое излучение. Данная система появилась на рынке строительных материалов относительно недавно, но обрела высокую популярность. Ее устанавливают под любое напольное покрытие без применения клеящих составов.
Инфракрасный пленочный тёплый пол монтаж
Для обустройства пленочного теплого пола нет необходимости заливать цементно-песчаную стяжку. Это позволяет произвести монтаж всей конструкции за несколько часов даже непрофессионалу. Пленочный теплый пол под линолеум – лучшее решение для деревянного основания.
Пошаговая инструкция устройства системы данного типа выглядит следующим образом:

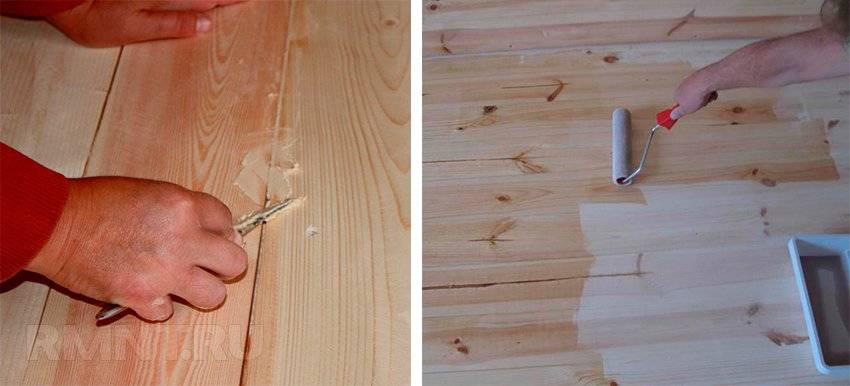

Если на поверхности дощатого основания присутствуют щели или любые другие дефекты, его нужно застелить фанерными листами. Чтобы получить идеально ровную поверхность, рекомендуют использовать материал с замковым соединением. Фанеру крепят к основанию при помощи саморезов.
- На основание сверху укладывается фольгированный утеплитель блестящей стороной кверху. Его крепят при помощи строительного степлера, а все стыки проклеиваются скотчем.
- Пленка укладывается на подготовленное основание медной полоской вниз. Нельзя допускать наложение отдельных частей. Разрезать инфракрасную пленку нужно в месте, которое указывают производители. Другим образом это делать категорически запрещено. Отдельные полосы соединяются между собой параллельно.
- Места разреза изолируются с применением битумной ленты.
В точке подключения электроцепи устанавливается контактный зажим. Одна его сторона должна находиться под пленкой, а другая – сверху медной полосы. После установки зажима он фиксируется с применением плоскогубцев.
- Отдельные полосы пленки соединяются между собой при помощи скотча.
- Подключение системы к сети и терморегулятору проводят в соответствии с инструкцией от производителей.
- Поверх пленочного теплого пола укладывается плотная полиэтиленовая пленка. Все стыки изолируются скотчем.
- Производится монтаж фанерных листов, по которым уже укладывается линолеум.
Устройство бетонного пола
Сразу решать проблемы, связанные с монтажом системы «Теплый пол» на бетонную основу, и выбирать подходящий вид линолеума можно, когда черновой пол уже существует. Если вместо него имеется только старое подгнившее деревянное основание или просто грунт, нужно заняться устройством самого бетонного пола.
Процесс состоит из нескольких этапов:
- разборки старого пола, если он имеется;
- выравнивания основы;
- устройства подушки;
- обустройства утепляющего слоя;
- приготовления и заливки бетонного раствора.
Выравнивание грунта выполняют при помощи совковой лопаты. Затем начинают создавать подушку. Для этого засыпают щебень или мелкие кусочки кирпича, битого шифера на высоту около 50 мм. Все это слегка трамбуют.
Периметр помещения закрывают листовым пенопластом, имеющим толщину 20 – 50 мм. Он будет служить и опалубкой, и одновременно уравновешивать тепловое расширение бетонного основания. На этот слой насыпают чистый песок — сантиметров 10.
Далее следует укладка второго вида утеплителя. Больше всего для этого подойдет , желательно марки Пеноплекс, который выпускают в виде жестких плит толщиной не менее 50 мм.
Пенополистирол или пеноплекс устойчив к температурным перепадам, экологичный, хорошо переносит нагрузки на сжатие, влагостойкий, долговечный
На листах производитель предусмотрел замковое соединение, поэтому при их укладке не остается никаких зазоров. При монтаже нужно следить за горизонтальностью при помощи уровня. Гидроизоляция здесь не нужна, т.к. материал чрезвычайно устойчив к влаге.
Следующий этап – подготовка раствора. Оптимальное соотношение компонентов — 1 часть цемента, в два раза больше песка и в три раза больше отсева. В итоге раствор не должен быть текучим, но и не чрезмерно густым.
Чтобы не сильно нагружать перекрытие, в бетонный раствор вводят легкие наполнители и ровнители. Перед заливкой раствора выставляют маячки у стен, натягивают между ними шнур. Ориентируясь по этим меткам, размещают промежуточные рейки-маркеры.
Цементное основание традиционного состава высотой 10 мм весит около 20 кг, поэтому его можно применять только в случае, когда теплый пол устраивают на первом этаже дома или когда под ним будет очень прочное перекрытие
Поверхность увлажняют и выкладывают на нее раствор между маяками и выравнивают правилом. По мере схватывания поверхность выравнивают. В конце прикладывают строительный уровень, чтобы проверить горизонтальность. После удаляют метки, образовавшиеся пустоты заливают раствором и оставляют все до полного высыхания.
Виды теплых полов
Можно ли укладывать?
Теплые полы давно стали доступны потребителям и уже не считаются дорогой роскошью. Поэтому многих людей волнует вопрос, какой именно обогрев выбрать – водяной или электрический. Ответить на него легко: если финишным покрытием выбран линолеум, то ИК теплый пол – лучший вариант обогрева.
Связано это с тем, что пленки с нагревательными элементами можно подобрать по мощности для любых помещений. Так, если в месте укладки нет отопления, то подойдет теплый пол мощностью 220 Вт/м2, тогда как для отапливаемого помещения – 150 Вт/м2. При такой «силе» можно выставлять максимальную температуру нагрева 23-26 °С, которая не повредит линолеумному покрытию.
Также следует учесть, что инфракрасное излучение не только полезно, но и нагревается равномерно, распространяя тепло по всей поверхности финишного покрытия, тогда как электрический кабельный и водяной полы могут иметь «очаги» большего/меньшего нагрева, что плохо скажется на состоянии линолеума.
Также ИК теплые системы можно положить самостоятельно по «сухому» методу, составив предварительно схему укладки и подключения к сети.
Когда нельзя стелить?
В некоторых случаях такой обогрев несовместим с этим видом покрытия. Например, нельзя сочетать ИК пленку с материалом с теплой подложкой, так как последняя не будет пропускать тепло. Также нужно учесть, что не всякий вид такого покрытия подходит для нагревания. Например, алкидные и нитроцеллюлозные варианты разрушаются или деформируются под воздействием тепла, а релиновый вообще нельзя стелить в жилых помещениях.
Также следует учесть, что линолеум, который следует стелить только с использованием клея, не подходит, так как при нагревании клеящий раствор может начать пузыриться, что скажется на покрытии – оно пойдет «волнами» и исправить это будет нельзя, не убрав его полностью.
Достоинства ИК пола под плитку
Главный плюс плёночного отопления — несложный монтаж, он займёт всего 1 день. Помимо этого, при эксплуатации конструкция не нуждается в обслуживании. Стоит отметить, что такой пол не замерзает зимой.
К достоинствам ИК пола уложенного под плитку относятся:
- длина волны — она составляет 5 — 20 мкм, поэтому легко проходит через плитку;
- простота регулировки температуры — что позволяет без труда создавать комфортные условия;
- экономичность — расходует мало электроэнергии;
- отсутствие электромагнитного излучения — то есть, не наносит вред человеку;
- способность к ионизации воздуха;
- не высокая стоимость;
- эффективность — она больше на 20%, чем у других греющих полов;
- работоспособность — если ломается один элемент, вся конструкция продолжает функционировать;
- небольшая толщина — что не влияет на высоту потолков;
- влагостойкость — допустимо стелить в комнатах с повышенной влажностью (ванна, санузел, бассейн).
Самые дешевые и практичные: линолеум, плитка ПВХ
Особенности монтажа теплого пола под линолеум из нагревательного кабеля
Электрический кабель для теплого пола поставляется в бухтах, так называемыми нагревательными секциями. Его укладывают на утепленное основание пола зигзагами и крепят к монтажной или армирующей сетке, с таким расчетом чтобы максимально равномерно распределить тепло, а сверху устраивают цементно-песчаную стяжку. Преимуществом этого вида электрического пола является то, что увеличивая или уменьшая расстояние между витками можно изменять мощность нагрева. Кроме этого сам нагревательный кабель обойдется дешевле, чем нагревательные маты или пленочные элементы. Недостатками можно считать более сложный и трудоемкий монтаж и необходимость относительно толстого слоя стяжки.
Порядок работ при монтаже кабельного теплого пола под линолеум
- Прежде, чем приступить к работам по монтажу теплого пола из нагревательного кабеля, как впрочем и других его видов, необходимо подготовить поверхность основания пола: очистить от пыли и отслоений, заделать щели, а при необходимости и выровнять.
Рассчитать необходимую мощность теплого пола и приобрести требуемую для этого длину кабеля и термостат. Составить схему расположения кабеля с учетом того, что расстояние между его витками должно быть минимум 7,5 см, до мебели – 10 см, а нагревательных приборов – не менее 20 см. Выбрать место на стене для размещения термостата.
- На основание уложить гидроизоляционный материал, размеры которого должны быть такими, чтобы можно было сделать припуски на стенах с учетом толщины утеплителя, кабеля и высоты стяжки над кабелем. В месте соприкосновения стен и будущей стяжки, для компенсации ее расширения при застывании, по периметру, приклеить демпферную ленту.
- Уложить теплоизоляционный материал. Если основание уже было утеплено раньше, то достаточно будет уложить пенофольгированный материал, толщиной 0,5 см. Если же основание холодное, то слой утеплителя должен быть не менее 5 см. Лучше всего, для этого подойдет экструдированный пенополистирол или, по-другому, пеноплекс. Для балкона или лоджии этот слой должен быть увеличен до 10 см.
Если в качестве утеплителя используется пеноплекс и поверхность утеплителя ровная, с перепадами высоты не более 2-3 мм, то сверху по нему можно укладывать нагревательный кабель. Но лучше всего, по утеплителю уложить сначала теплоотражательный материал: фольгу или пенофольгированный материал. Если же поверхность получилась недостаточно ровной или в качестве утеплителя используется обычный пенополистирол (пенопласт), то лучше сверху по теплоизоляционному слою сделать черновую армированную стяжку, а после ее высыхания уложить на нее фольгу.
- Монтаж нагревательного кабеля осуществляется в соответствии с ранее составленной схемой. Кабеля не должны быть расположены ближе 7,5 см друг к другу или пересекаться. Их изгибы должны быть плавными, а положение фиксируется с помощью специальной монтажной ленты.
- На стене, на высоте около 1 м от пола монтируется терморегулятор (термостат). Предварительно, в стене делаются штробы: для кабелей подачи напряжения и заземления, а также кабеля температурного датчика, который помещается в гофрированную пластиковую трубу.
- Гофрированная труба с температурным датчиком монтируется с таким расчетом, чтобы датчик находился на расстоянии 0,5-1 м от стены. Изгиб гофры в месте перехода «стена-пол» должен быть плавным, чтобы не произошло повреждение кабеля.
- Соединение нагревательных и силовых кабелей выполняется с помощью соединительных муфт. Кабели соединяются в одну систему, которая обязательно должна иметь подсоединение к заземляющему контуру.
После окончании монтажа системы кабельного теплого пола делается визуальная проверка целостности всех элементов и правильности их соединения. После чего выполняются замеры целостности цепи и сопротивления изоляции с помощью тестера и мегомметра (сопротивление изоляции должно быть не менее 10 МОм.
- Делается цементно-песчаная стяжка, толщина которой должна быть такой, чтобы нагревательные кабели были защищены слоем не менее 3 см. После высыхания стяжки, если ее поверхность достаточно ровная (отклонения не более 2-3 мм), то на неё можно укладывать линолеум. Если же имеются большие отклонения от плоскости пола, то лучше ее выровнять с помощью самовыравнивающейся смеси и только после этого укладывать линолеум.
Теплый пол под линолеум
Порядок подготовки пола и укладки системы
Обустройство тёплого пола из плёночных инфракрасных материалов не представляет особой сложности для любого, кто хотя бы немного знаком с электротехникой и способен соединить контакты согласно приложенной схеме, а также выполнить нехитрые столярные работы по выравниванию основания деревянного пола, на который впоследствии будет укладываться ламинат или линолеум.
Сперва следует определиться с правильным чередованием слоёв и материалами, необходимыми для монтажа тёплого пола. Уточнить рекомендации для конкретной системы тёплого пола следует в инструкции, прилагаемой производителем. В общем виде конструкция выглядит следующим образом:
Черновой деревянный пол.
Пароизоляция/гидроизоляция.
Утеплитель с теплоотражающим экраном.
Нагревательные элементы тёплого пола.
Подложка под финишное напольное покрытие.
Напольное покрытие (линолеум, ламинат, паркетная доска и тому подобное).
В качестве основания выступает черновой деревянный пол. Это должна быть отреставрированная поверхность, сработанная из половой доски с рабочей вентиляцией подпольного пространства, так как поверх основы выстилается паробарьер, препятствующий выходу влаги от пола в помещение. Повреждённые участки восстанавливаются с помощью специальной шпаклёвки или заменой отдельных досок. Поверхность выравнивается циклевальной машиной. Для надёжности укладывают поверх основания листы OSB или фанеры.
Пароизоляционная мембрана выстилается поверх подготовленного деревянного основания с перехлёстом полос не менее 10–15 см и проклейкой стыков скотчем
Важно оставить открытыми вентиляционные решётки, под которые вырезаются отверстия в пароизоляции и обклеиваются скотчем по периметру.
Теплоизоляция с термоотражающим слоем — это вспененный полиэтилен, полиуретан или ЭППС с фольгированным слоем, который при укладке ориентируют вверх. У данного слоя основная функция — препятствовать нагреву деревянного основания. Теплоизоляция замедляет распространение тепла, а теплоотражающий экран обеспечивает максимальную отдачу от нагревательных элементов именно внутрь помещения.
Компоненты электрического тёплого пола располагаются поверх слоя теплоизоляции. Собирать его следует строго в соответствии с прилагаемой инструкцией и с соблюдением всех необходимых правил безопасности.
Важный аспект, касающийся любого электрического тёплого пола: распределять нагревательные элементы следует только в свободной зоне пола, где не будет устанавливаться стационарное оборудование или мебель, чтобы предупредить локальный перегрев нагревательных элементов.
Далее следует обычный процесс монтажа напольного покрытия.
Виды линолеума
Линолеум обладает рядом привлекательных характеристик, поэтому пользуется повышенной популярностью. Он устойчив к механическим нагрузкам, к истиранию, к воздействию химических веществ. Облицовка не деформируется от влаги и от солнечных лучей. За ней легко ухаживать.
Производители предлагают различные расцветки напольного покрытия; можно выбрать облицовку под любой дизайн помещения.
- В зависимости от структуры, линолеум подразделяют на гомогенный или гетерогенный. Гомогенное покрытие состоит из одного слоя. Его используют в помещении с небольшой нагрузкой; он тонкий. Гетерогенный может состоять из 7 слоёв, иметь тёплую подложку. Он более практичный.
- В жилых помещениях укладывают облицовку бытового вида; она определяется классами №21-23; чем выше класс, тем большая устойчивость к истиранию и механическим нагрузкам. Толщина покрытия 1-2 мм.
- В офисах, общественных помещениях предпочтительнее линолеум полукоммерческого или коммерческого вида; класс №31-33. Материал отличается повышенной плотностью и износостойкостью. Его толщина 3-3,5 мм.
Для напольного обогрева рекомендуют выбирать гетерогенный коммерческий вариант облицовки. Он выдерживает не только высокие механические нагрузки, но и температурные перепады, что для системы «тёплый пол» имеет значение. Облицовка выдерживает тепловой режим 28 0С. При более высоком нагревании пола, линолеум становится мягким, уязвимым к нагрузкам.
Облицовку производят с тканевой подложкой или без неё. Материал на подложке обладает низкой теплопроводностью. Для напольного обогрева он не подойдёт. Подложка не даст тепловым волнам равномерно распространяться по помещению. Выбирают линолеум на тонком основании.
Под линолеум устанавливают любую систему напольного обогрева, но её необходимо правильно сформировать. Облицовка относится к мягким материалам. Она не защитит нагревательные системы от точечной механической нагрузки, поэтому для некоторых элементов необходимо предусмотреть дополнительное твёрдое покрытие. Как укладывают «тёплый пол» под линолеум?
Подключение электрической системы
Чтобы все работало хорошо и правильно необходимо все правильно подключить и выбрать оптимальное сечение провода. Схема подключения бывает односторонней и двухсторонней в зависимости от расположения запитывающего провода. Сечение провода подойдет 1.5-2.5 мм. Если потребление пленки будет больше 2-3 Квт, то необходимо будет вести отдельную линию электропроводки, а это уже пахнет заменой электропроводки. Ниже приведу схемы подключения, из которых думаю, Вам станет все понятно. По подключению терморегулятора не должно возникнуть сложностей, так как с каждым идет инструкция по подключению.
схема подключения на 2 стороны
схема подключения на 1 сторону
Выбор системы теплых полов
Для нормального функционирования отопительного устройства, необходимо правильно определиться с моделью. Тёплые полы бывают: водяными, электрическими и инфракрасными.
| Виды полов | Преимущества | Недостатки |
| Водяные — конструкция из труб, по которым движется нагретая вода. | Надёжны, стоят не дорого и имеют высокую теплоотдачу. Подходят для частных домов с отдельными котлами отопления. | Чтобы подключить в квартире, обустроенной центральным отоплением, необходимо получить разрешение, так как их работа снижает давление во всей системе здания. Кроме того, проходя по трубам пола вода охлаждается, и далее идёт менее нагретая. Сложный и длительный монтаж, так как укладка производится на бетонную стяжку или дополнительно подготовленную деревянную конструкцию. Хотя есть полы, которые можно устанавливать «на сухую», используя специально предназначенные теплообменные пластины. Данный вариант и рекомендуется при монтаже тёплого водяного пола на деревянную основу под линолеум. |
| Электрические полы — кабельная система, питающаяся от электроэнергии. | Высота стяжки и вес меньше, чем у водяного. | В основном, для укладки требуется заливка стяжки, что усложняет монтаж. |
| Инфракрасные тёплые полы — на специальной защитной плёнке размещены карбоновые нагревательные элементы. | Равномерно распространяют тепло, имеют продолжительный срок службы, не требуется постоянное обслуживание, отсутствует электромагнитное излучение, не сложный процесс контроля температуры. | Практически нет. |
Учитывая все особенности тёплых полов, специалисты советуют при укладке на деревянный пол под линолеум отдавать предпочтение инфракрасному.
Он лёгкий, и не создаёт дополнительную нагрузку на перекрытия, а также отсутствует необходимость демонтировать деревянный пол.
Технология укладки пленочного теплого пола
Монтаж инфракрасного теплого пола под линолеум проводится по стандартной технологии, включающей монтаж, подключение к сети, подсоединение пленки к терморегулятору. Инструкция подробно расписана здесь.
Для желающих выполнить работы своими руками, приведем технологию монтажа.
Монтаж
Пошаговый алгоритм выполнения монтажных работ следующий:
в соответствии с длиной помещения пленка режется в размер по обозначенным полосам
Резать нужно очень аккуратно и осторожно, чтобы не повредить токопроводящую медную полосу или излучающую ИК-лучи, карбоновую;. Пленка режется по отметке.
Пленка режется по отметке.
свободные, не подключенные к проводке, медные контакты заделываются битумным скотчем (из можно найти в составе комплекта), который должен их закрыть. Для этого отрезанным кусочком скотча охватывают пленку с двух сторон и сильно сжимают;
Изоляция освободившегося контакта.

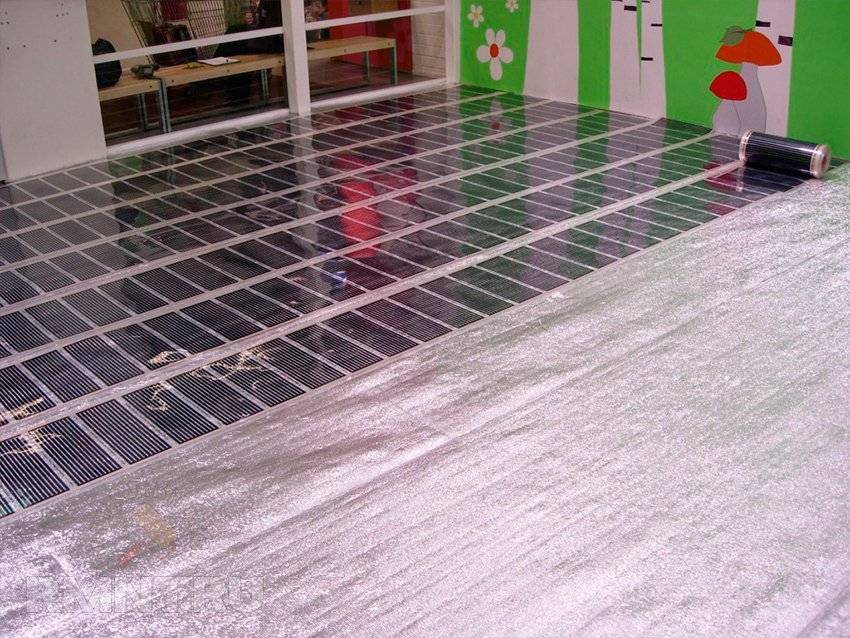

- пленка настилается на утеплитель по ранее разработанной схеме, после чего крепится к фольге скотчем. Укладывать нужно медной полосой вниз;
- подключается клемма-клипса. Для этого один лепесток клеммы вводится между слоями пленки на медную полосу и обжимается пассатижами;
К токоприводящей полосе подсоединяется клемма.
Лепестки обжимаются.
концы подводящих проводов зачищаются специальными пассатижами от изоляции, после чего подключаются к клемме. Зажим производится пассатижами;
Провода подключаются к клемме.
оголенные места изолируются двумя полосками битумного скотча — накладываются с двух сторон и плотно сжимаются. Для полной герметичности изоляции пузырьки воздуха, оставшиеся между скотчем, удаляются;
Изоляция мест подключения электроэнергии.
Пленка поднимается, с обратной стороны заводится термодатчик.
Датчик крепится скотчем к пленке.
- под штатную проводку датчика в утеплителе (подложке) делается разрез, куда и прячутся провода;
- пленка повторно крепится к фольге;
- под клеммы и подводящие провода вырезаются небольшие углубления — они не должны быть выше пленки;

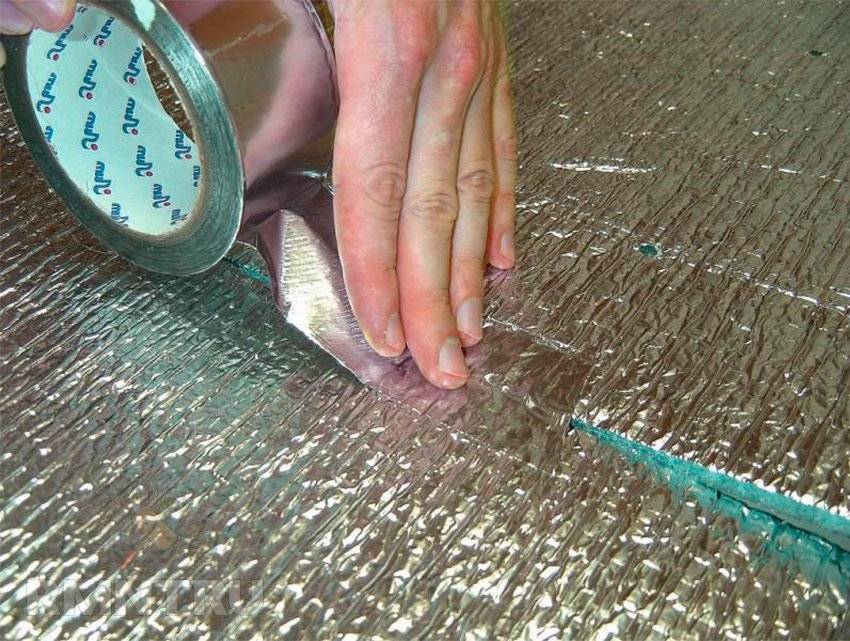

- спрятанные клеммы и провода проклеиваются металлизированным скотчем.
Подключение к электросети
Подключение инфракрасной пленки к розетке категорически запрещается. Поэтому подача напряжения на карбоновые полосы проводится через терморегулятор. Его нужно запитать через УЗО (устройство защитного отключения), известный в народе, как полуавтомат. Провода должны быть цельными от УЗО до терморегулятора. Никаких скруток, наращиваний и т.д. — возможен перегрев из-за плохого контакта.
Обязательно должно быть заземление, т.к. при пробое пленки напряжение сразу же попадает на фольгу. А это чревато неприятными последствиями. Принципиальная схема подключения приведена на схеме ниже.
Принципиальная схема подключения к сети, где:
- красный провод — плюс;
- голубой — минус;
- зеленый — земля.

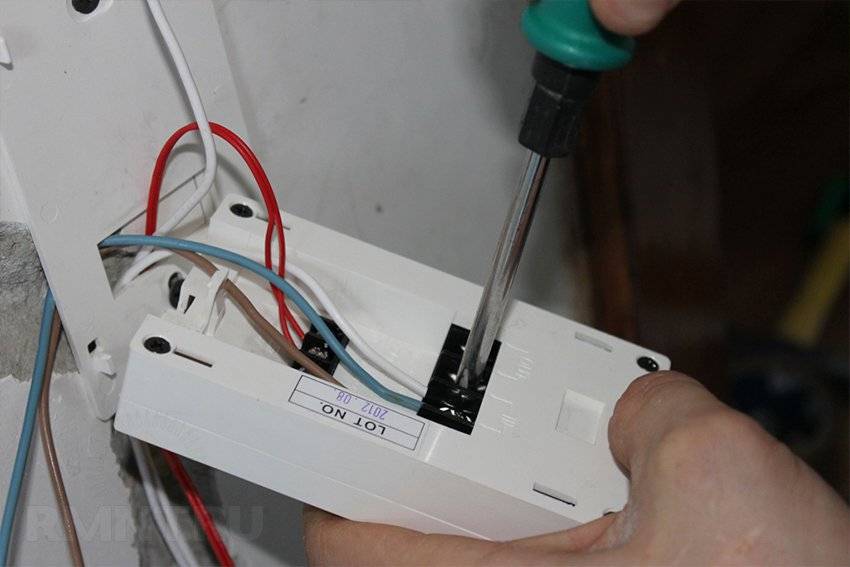

Подключение терморегулятора
Регулирование температуры помещения производится с помощью терморегулятора. Поэтому к нему, помимо питающих инфракрасную пленку проводов подключается штатная проводка датчика температуры, который нельзя самостоятельно удлинять — искажаются данные термометра. Порядок и схема подключения у разных производителей может отличаться. Поэтому отсылаем читателей к инструкции производителя, которая всегда прилагается к терморегулятору.
Сама пленка может подключаться с одной стороны, с пересечением проводов, и с двух, когда проводка не накладывается друг на друга. Несомненный плюс второго методы — полностью исключается нагрев изоляции в месте пересечения с последующим замыканием проводов. Минус — нужно больше питающего провода.
Схема одностороннего подключения с пересечением проводов.
Двухсторонняя схема подключения.
Монтаж кабельной системы «сухим» способом
Теплый пол под линолеум устанавливается следующим способом:
С шагом 50 или 60 см устанавливаются лаги. Расстояние между брусками зависит от размера плит теплоизоляции.
- Лаги подшиваются снизу досками, чтобы образовался черновой настил.
- Производится монтаж гидроизоляционной пленки по всей поверхности. Она также укладывается на лаги, что продлит срок службы деревянного пола в целом.
- Между лагами укладывается теплоизоляционный материал с фольгированным покрытием кверху. Необходимо, чтобы утеплитель не доходил к краю деревянных брусков на 3-4 см.
В пространство между лагами укладывается специальная монтажная сетка. Она позволит легко закрепить кабель для устройства теплого пола.
- Нагревательные элементы укладываются параллельно к деревянным брускам, образовывая петли. Для этого в лагах пропиливают желобки, через которые прокладывают кабель. К сетке нагревательные элементы крепятся с применением специальных хомутов.
- Между петлями кабеля устанавливается термодатчик, который подсоединяется к терморегулятору.
- Производится монтаж основания под линолеум. Можно стелить ДВП или любой другой материал с аналогическими свойствами. Он прикрепляется к лагам при помощи саморезов. По его поверхности расстилают линолеум. При необходимости его можно закрепить при помощи двустороннего скотча.
