Монтаж без проблем: как самому правильно установить духовой шкаф?

3 вопроса о монтаже

Не все знают, как подключить встраиваемую духовку и варочную панель. Сначала нужно разобраться со следующими моментами:

1. Аппараты выпускаются в нескольких экземплярах — независимые и зависимые от варочной панели. Зависимые модели духовки и панель подключают к единому питающему кабелю и соединяют между собой, соблюдая инструкции выпускающей компании. Независимый агрегат устанавливают отдельно, и если есть необходимость, дополнительно на него уже подключается газовая варочная поверхность.
2. Нужно узнать мощность. Когда она не превышает 3,5 кВт — производят установку к розетке. Если имеется в наличии в другой вариант, тогда надо использовать один силовой провод для распределительной коробки — с помощью неё как раз и нужно производить монтаж электродуховки.
3. Обязательно стоит выяснить, выдержит ли электрическая проводка, находящаяся в доме, подобные нагрузки. Этот вопрос — продолжение темы о мощности духового шкафа. Нужно понять, насколько подойдет проводка, которая уже имеется в доме. Если человек проживает в хрущёвке, и замена электропроводов не проводилась уже долгие годы, тогда кабель не справится. Провода нужно обязательно заменить перед установкой оборудования. Но, если хозяин квартиры или частного дома недавно произвел ремонт, и уверен, что жилы не сгорят от 16 ампер тока, тогда сразу стоит переходить к подсоединению.

Ответив для себя на эти вопросы, человек поймет, будет ли ваш дом идеальным местом для подключения новой техники. В случае надобности, придется произвести замену проводки.

Если никаких проблем нет, тогда начинаем монтаж.

Выбор места для установки

Что касается подготовки места установки, то нужно заранее подумать, куда ставить духовку. Часто используют классическое месторасположение устройства, когда печь находится под плитой. Но в наше время можно нарушать стандарты и использовать правило, основанное на эргономичной расстановке мебели и простоте применения приборов. Исходя из этого, духовка может ставиться выше столешницы. В результате кухня будет соответствовать новой популярной тенденции, а контролировать процесс готовки еды станет гораздо проще.

Определив пространство, нужно подумать о подготовке ниши под технику на кухне. Это необходимо сделать еще перед покупкой встраиваемой духовки. Все обычные размеры печей позволяют просто монтировать их в кухню

Важно точно определить размеры ниши. Наличие даже самого небольшого смещения может вызывать повреждение электронных частей и неправильное тепловое распределение

В тумбе под столешницей

Чтобы встроить духовой шкаф своими руками, нужно приготовить пространство, где печь будет установлена.

Когда устройство устанавливают под столешницу, порядок действий таков:

• в соответствии с размерами выбранной модели в поверхности вырезают отверстие;
• для устранения сколов края при разрезании обрабатывают с помощью электролобзика, защитную ленту приклеивают снаружи;
• пристыкованный край отверстия обрабатывают герметиком, который предотвращает набухание и расслаивание, когда вода попадает на него;
• в приготовленном отверстии устанавливают духовку.

Шкафы-колонны

Стоит нарушить принятые стандарты в расстановке мебели и отдать предпочтение удобству применения техники. Исходя из этого, можно ставить духовку выше самой столешницы, например, в шкаф-колонну. В результате кухня станет современной, легче будет следить за приготовлением еды, это также облегчит уход за техникой.

Этот вариант неплох для просторных комнат. Можно разместить нишу для духовки на уровне глаз, что упрощает приготовление пищи и отдаляет горячие поверхности от детей.

В высокую тумбу

С выпуском первой независимой встроенной духовки изготовители сразу же предложили размещать прибор на высоте, поскольку этот вариант установки упрощает последующее использование устройства. Установить встроенный духовой шкаф своими руками в высокую тумбу несложно.

Высокое расположение печей имеет следующие преимущества:

• не нужно часто наклоняться, чтобы проверять готовность блюд;
• прибор не будет доступен для маленьких детей;
• вытащить посуду из духовки намного легче.

Помимо согласования внешнего вида тумбы с печью нужно выбрать конструкцию, способную выдерживать вес устройства, а также тепловое воздействие от него.

В остров

Практически все хозяйки считают удобным устанавливать печь в стоящей в центре кухонной зоне. В этом месте очень комфортно готовить еду и открывать дверцу техники. Однако воплотить в жизнь такой вариант могут только обладатели просторных кухонь-столовых.

При выборе места для будущей установки встраиваемой духовки необходимо принять во внимание:

• наличие надежной вентиляции;
• вес конструкции.

Как встроить в угол

Зачастую в кухне в угловой зоне стоит раковина. На самом деле лучше устанавливать мойку ближе к двери или в районе окна, чтобы увеличить освещение. Свободный уголок после переустановки раковины можно оборудовать духовкой.

Установка духового шкафа

Современные кухни с техникой, встроенной в мебель, радуют глаз красотой и практичностью. Для монтажа прибора обязательно требуется подготовленная ниша.

Установить выбранную духовку можно двумя способами:

1. Монтаж любой духовки под столешницей. Сверху крепится встраиваемая плита.
2. Встроенная духовка ставится отдельно от варочной кухонной панели, размещаясь над уровнем стола. Это позволяет наблюдать за готовкой пищи, упрощает уход, но в этом случае требуется шкаф для ниши.

В автономном режиме установки техники ниша должна иметь определенный размер. Так как сейчас размеры техники стандартны, можно найти модели, которые легко встроить в гарнитур любой кухни.

Подготовительные работы

Для того чтобы техника служила долго и без каких-либо сюрпризов, необходимо правильно подготовить место, где она будет поставлена. Для начала необходимо внимательно изучить руководство и учесть все особенности места для монтажа. Если используют встроенную духовку, то нужно выбрать шкаф с нужными размерами, учитывая, что тепло будет излучаться от прибора, не забыть о расстоянии между техникой и стенками кухонного гарнитура.

Теперь подготавливают нишу, в которой будет размещен прибор, для этого вытягивают тумбу со своего места. В задней стенке с помощью электродрели просверливают необходимые отверстия для кабеля или шланга подачи газа. Теперь можно тумбочку возвратить на место и начать подключение духовки.

Монтаж и подключение электрического духового шкафа

Подключение духовки начинается с подготовки ниши для расположения техники. Электрическая плита подключается гораздо проще, чем комбинированная. Она может быть подключена в одну, две или три фазы. Если электрическая сеть имеет напряжение 220 В, рекомендуется использовать первый вариант.

Нужно строго соблюдать критерии безопасности и инструкцию изготовителя. Лучше сделать отдельную разводку под технику. Производители советуют использовать для устройства только указанную мощность. Стоит помнить при подключении о следующих правилах: переключение на выключатель происходит за счет отдельной проводки. Используют винтовые клеммы, чтобы подключить провода.

Порядок работы:

1. В задней стенке ниши кухонного гарнитура есть отверстие для провода. Туда его нужно протянуть от сети.
2. Другой край нужно подсоединить к духовке. Назначение клемм, а также схема подключения указаны в паспорте прибора.
3. Затем нужно открутить заднюю часть защитной панели и подвести к контактам провода ПВС 3 * 6.
4. Потом поместить фазный провод (серый или коричневый) под клемму с буквой «L».
5. Поместить нулевой провод (синий) на клемму с буквой «N».
6. Заземляющий провод (желто-зеленый) помещается под винт со знаком «заземление».
7. Далее нужно закрепить проволочный зажим и поставить на место контакты защитного чехла.
8. Затем устройство вставляется в предусмотренное место и закрепляется.
9. После этого необходимо проверить работоспособность электрической печи, подключив ее к розетке.

Стоит сказать о самой вилке. Кабель имеет три провода, чаще всего зеленоватого или желтоватого цвета с заземлением. Он подключается к клемме заземления. Оставшиеся два провода подключены к двум различным клеммам. Контакты должны быть надежно зажаты. Функциональность устройства проверяется в конце монтажа.

Рациональное использование пространства – приоритет

Встраиваемый духовой шкаф незаметен

Металлический блеск, конечно же, привлекает к себе внимание, но встречаются и другие варианты цветовых решений. Встраиваемый духовой шкаф растворяется в окружающем пространстве

Абсолютно все рабочие поверхности и техника всегда доступны, всегда под рукой и не мешают. Вытяжка может стать как единственным элементом в декоре с ярким, броским металлическим блеском, так и едва заметной деталью, не привлекающей к себе особого внимания.

Встраиваемый духовой шкаф позволяет значительно экономить пространство и в этом его главное преимущество, которым надо пользоваться. С микроволновой печью, к примеру, всё по-другому, возможностей меньше. С появлением на кухне духовки любая кулинарная фантазия может быть реализована.

Другие разновидности духового шкафа

Бытует мнение, что отдельно располагаемый духовой шкаф непрактичен. Хотя есть люди, придерживающиеся другой точки зрения. Тем не менее, очевидно, что с его появлением на кухне будет меньше места. Ещё меньше места останется, если варочная панель и духовка устанавливаются на расстоянии от стен. Мало кто сегодня рискует установить плиту и духовой шкаф в центре помещения. Это непозволительная роскошь для многих людей. При стандартной планировке квартиры варочная панель, встраиваемый духовой шкаф и вытяжка будут мешать, ведь даже высота потолка имеет значение в этом случае. Метраж кухни редко позволяет выбрать что-то кроме встраиваемой плиты.

Вытяжка для встраиваемого духового шкафа должна сочетаться с мебелью на кухне. Её можно повесить на стену, а можно скрыть полками, декорировать и использовать дополнительные поверхности, задействовать пространство максимально. Вытяжка для встроенного духового шкафа – это масса вариантов, достойных внимания.

Источник энергии для духового шкафа

Газ или электричество – этот выбор приходится делать при покупке духового шкафа. Электрический является менее практичным решением с точки зрения вероятности аварийного отключения. Газопровод повреждается реже, чем электросеть. Провода обрываются ветром, ветками, электрический духовой шкаф потребляет много электроэнергии, и вероятны перепады напряжения. Может вырасти и оплата за коммунальные услуги, если человек действительно любит готовить и делает это регулярно.

Электрический шкаф не столь привлекателен, как газовый с этой точки зрения. Но модели газовых духовых шкафов не столь разнообразны, с другой стороны. Для того чтобы сделать правильный выбор, нужно тщательно взвесить все за и против. Электрический шкаф, как и газовый, прослужит много лет

Это важное решение. Вытяжка для газового духового шкафа или вытяжка для духового электрического шкафа – также важный элемент

Желательно купить её сразу, тем более что часто предлагается купить комплект: вытяжку и шкаф одной модели.

Некоторые советы и рекомендации

Если в своем доме, как правило, проблемы с заземлением нет, то в старых постройках с этим всегда возникают трудности. В квартире организовать заземление не составит труда, достаточно протянуть на площадку дополнительную жилу провода и подсоединить её к металлическому элементу.

Расположение розеток для подключения электрического духового шкафа

Ветка, которая будет источником электроэнергии для устройства, должна отличаться высокой пропускной способностью. Устанавливается дополнительный автоматический выключатель, мощность которого рассчитывается исходя из уровня электропотребления духовки. Если есть и варочная панель, то в таком случае мощность рассчитывается исходя из общего уровня потребления электричества.

Внимание! Электродуховка является мощным потребителем электроэнергии, подключать ее необходимо цельным проводом без присутствия скруток.

Следуя этим простым советам, подключение кухонного устройства не составит труда, а его дальнейшая работа будет приносить только удовольствие, отличаясь стабильностью и неприхотливостью.

Врезка варочной поверхности

Шланг сильфонный и диэлектрическая муфта у нас есть, теперь переходим к монтажу газовой варочной поверхности.

Перед тем как вырезать отверстие в столешнице под варочную поверхность, обратитесь к инструкции к вашей модели варочной поверхности. У
нас были приложены следующие схемы с рекомендациями. Размер отверстия согласно схеме 56*48 см.

Рис. 5. Схема врезки варочной поверхности

Производитель рекомендует выдерживать следующие расстояния до стены, до пенала и до вытяжки. Что касается вытяжки, то тут корректнее будет изучить рекомендации по вашей модели вытяжки.

Рис. 6. Рекомендации по размещению варочной поверхности и вытяжки

Если у вас варочная газовая поверхность расположена на духовкой, то при разметке выреза учтите этот момент, чтобы варочная поверхность не оказалась в стороне и вы не смогли нормально её закрепить, а то и столешницу, в случае ошибки, придётся новую покупать.

Информация! Для справки, ширина корпуса для духовки 600 мм, если откинуть толщину двух боковых стенок по 18 мм, то внутренняя ширина корпуса 564 мм, а ширина выреза по инструкции 560 мм, то есть сделать надо всё точно.

Установка духового шкафа

Современные кухни с техникой, встроенной в мебель, радуют глаз красотой и практичностью. Для монтажа прибора обязательно требуется подготовленная ниша.

Установить выбранную духовку можно двумя способами:

1. Монтаж любой духовки под столешницей. Сверху крепится встраиваемая плита.
2. Встроенная духовка ставится отдельно от варочной кухонной панели, размещаясь над уровнем стола. Это позволяет наблюдать за готовкой пищи, упрощает уход, но в этом случае требуется шкаф для ниши.

В автономном режиме установки техники ниша должна иметь определенный размер. Так как сейчас размеры техники стандартны, можно найти модели, которые легко встроить в гарнитур любой кухни.

Подготовительные работы

Для того чтобы техника служила долго и без каких-либо сюрпризов, необходимо правильно подготовить место, где она будет поставлена. Для начала необходимо внимательно изучить руководство и учесть все особенности места для монтажа. Если используют встроенную духовку, то нужно выбрать шкаф с нужными размерами, учитывая, что тепло будет излучаться от прибора, не забыть о расстоянии между техникой и стенками кухонного гарнитура.

Теперь подготавливают нишу, в которой будет размещен прибор, для этого вытягивают тумбу со своего места. В задней стенке с помощью электродрели просверливают необходимые отверстия для кабеля или шланга подачи газа. Теперь можно тумбочку возвратить на место и начать подключение духовки.

Монтаж и подключение электрического духового шкафа

Подключение духовки начинается с подготовки ниши для расположения техники. Электрическая плита подключается гораздо проще, чем комбинированная. Она может быть подключена в одну, две или три фазы. Если электрическая сеть имеет напряжение 220 В, рекомендуется использовать первый вариант.

Нужно строго соблюдать критерии безопасности и инструкцию изготовителя. Лучше сделать отдельную разводку под технику. Производители советуют использовать для устройства только указанную мощность. Стоит помнить при подключении о следующих правилах: переключение на выключатель происходит за счет отдельной проводки. Используют винтовые клеммы, чтобы подключить провода.

Порядок работы:

1. В задней стенке ниши кухонного гарнитура есть отверстие для провода. Туда его нужно протянуть от сети.
2. Другой край нужно подсоединить к духовке. Назначение клемм, а также схема подключения указаны в паспорте прибора.
3. Затем нужно открутить заднюю часть защитной панели и подвести к контактам провода ПВС 3 * 6.
4. Потом поместить фазный провод (серый или коричневый) под клемму с буквой «L».
5. Поместить нулевой провод (синий) на клемму с буквой «N».
6. Заземляющий провод (желто-зеленый) помещается под винт со знаком «заземление».
7. Далее нужно закрепить проволочный зажим и поставить на место контакты защитного чехла.
8. Затем устройство вставляется в предусмотренное место и закрепляется.
9. После этого необходимо проверить работоспособность электрической печи, подключив ее к розетке.

Стоит сказать о самой вилке. Кабель имеет три провода, чаще всего зеленоватого или желтоватого цвета с заземлением. Он подключается к клемме заземления. Оставшиеся два провода подключены к двум различным клеммам. Контакты должны быть надежно зажаты. Функциональность устройства проверяется в конце монтажа.

5 ответов на часто задаваемый вопрос о подключение духового шкафа к электросети своими руками

Духовка требует мощность в 3,5 кВт. И люди, не представляют, какое именно оборудование нужно применять для подключения. Чтобы произвести этот процесс, необходимы следующие материалы:

1. Трехжильный кабель ВВГнГ-LS 3 на 2,5 мм в квадрате.
2. Евро розетка на 16 А, которая имеет контакты под заземляющий проводник.
3. Вилка на 16 А. Лучше, чтобы она выполнялась в угловом расположении, поскольку так она будет занимать меньше места между задней стенкой.
4. Диффавтомат на 16 А, или УЗО с диффавтоматом.
5. Если возник вопрос о герметизации всех соединений, то это придется сделать, ведь шкаф располагается близко с краном. И не стоит допускать заливание в него воды.

Какой должна быть тумба под встраиваемую духовку

Все электрические духовые шкафы выпускаются по одному стандарту и имеют схожие размеры. Независимо от производителя, они рассчитаны на встройку в тумбу или пенал шириной 600 мм.

Проем под духовой шкаф по высоте, должен быть тоже 600 миллиметров (с учетом корпусной планки, которая смещена вниз относительно верхней грани бока на 10 миллиметров).

Глубина короба, проектируется в соответствии с размерами столешницы, под которую он проектируется. Стандартная столешница имеет ширину (в нашем случае – глубину) 600 миллиметров. Значит, с учетом зазоров, глубина короба будет в пределах 450-550 миллиметров.

Подробный чертеж короба под духовой шкаф с внутренними размерами ниши для встройки обычно содержится в инструкции к самому шкафу.

Оперируя значениями, приведенными выше, подбирается общая высота короба. В подборе этой высоты и содержится «вся соль» расчета данного короба.

Дело в том, что если общая высота кухни будет меньше определенного размера, то в проем, расположенный между двумя нижними горизонтами короба, невозможно будет установить выдвижной ящик. Слишком уж он узкий будет и из-за этого нефункциональный. А это – не рациональное использование свободного пространства короба.

Ну и сильно высоким короб спроектировать тоже не получится, так как увеличение высоты нижних модулей кухонного гарнитура выше нормы – причина неудобства, связанного с ее использованием (когда столешница находится слишком высоко от пола, на ней неудобно работать).

Подключение газового шкафа

Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.

Важно!

Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.

По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.

При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки). Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)

Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).

При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.

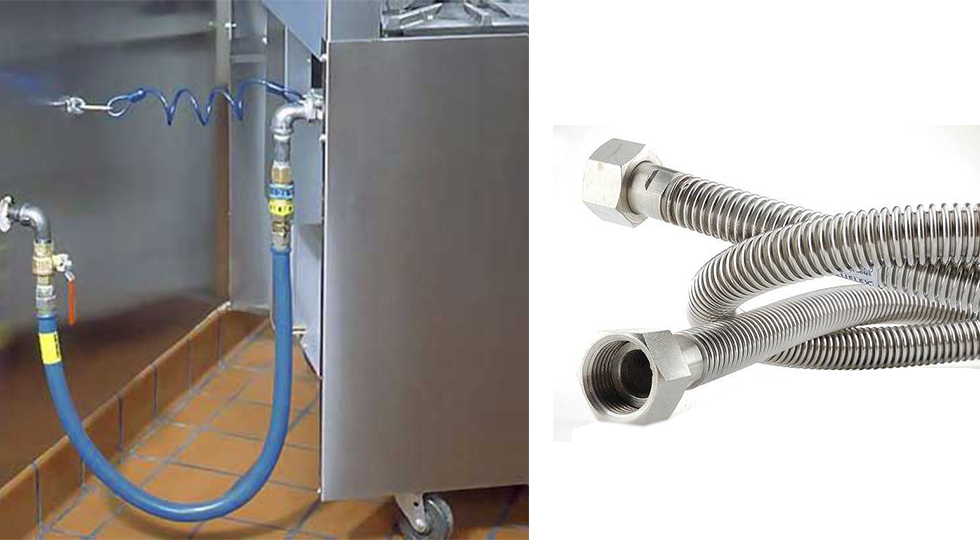

Пример сильфонного шланга

Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.

Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.

Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).

При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.

Пример тройника для варочной поверхности и газовой духовки

Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.

Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.

Важно!

Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.

Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.

После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.

К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф

По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.

Установка духового шкафа встраиваемого своими руками: как подсоединить прибор

Для тех, кто переплачивать мастерам за монтаж не любит, и хочет самостоятельно научиться встраивать духовку, нужно, для начала, разобраться в поэтапном проведении подключения. На кухне, там, где предполагается ля духового шкафа ниша, следует оставить небольшое расстояние в несколько миллиметров от стенки. Так образуется воздушная прослойка, которая необходима для вентиляции.

Для подключения духового шкафа обязательным условием является заземление

Еще один особо важный момент, который вам следует учесть перед покупкой и установкой духового шкафа, это правильный выбор из огромного ассортимента продаваемых в магазинах устройств модели, которая полностью будет соответствовать требованиям хозяйки на вашей кухне.

Некоторые советы по установке электродухового шкафа:

• Если панель, в которую планируется подключение кабеля выводится наружу, то лучше разберите ее и подсоедините к ней шнур подлиннее;
• В случае, если вилка разборная, снимите ее вообще и воспользуйтесь клеммой;
• Крепить прибор нужно шурупами, которые вкручиваются от лицевой стороны в количестве 4-х штук. Их необходимо расположить по торцовой части ниши, в которую вы будете осуществлять установку.

После монтажа, нужно выровнять все оставшиеся зазоры, выполнить крепеж монтажных шурупов, и на этом установка завершается. Будьте осторожны в области термопленки, ее ни в коем случае нельзя повредить.

Выводы и полезное видео по теме

Видеоролик ниже демонстрирует пошаговую установку оборудования. Видео затрагивает отдельные нюансы монтажа, соответствия правилам и нормам:

Установить бытовую гибридную газовую плиту, дополненную электрической духовкой, по большому счету, несложно. Другой вопрос, что подключение такого рода оборудования следует выполнять по специально установленным правилам, которыми определяются моменты безопасности. Поэтому самостоятельно выполнить работы по подключению не представляется возможным (запрещается правилами), даже если имеются какие-то навыки, знания и умение.

У вас иное мнение по поводу подключения гибридной плиты к системе электро- и газоснабжения? Поделитесь им в блоке комментариев. Если у вас есть вопросы по теме статьи, которые мы не рассмотрели выше, задавайте их нашим экспертам и другим посетителям сайта, участвуйте в обсуждениях.
