Советы эксперта
Чтобы шкаф прилегал к стене, сделайте вырезы под плинтус в нижней части боковин шкафа. Оставьте несколько миллиметров зазора для естественной вентиляции внутреннего пространства шкафа.
Если у вас не получается сделать ровную резку листа МДФ электролобзиком, то отправляйтесь в строительный гипермаркет. Там обычно есть отдел по раскрою ДСП и МДФ панелей. По вашему чертежу нарежут детали шкафа и проклеят торцы полимерной лентой.
Для хранения тяжёлой кухонной утвари (сковородки, крышки кастрюль и пр.) лучше собрать ящик с днищем из более прочных материалов, чем ЛДВП. Используйте лист из пластика или алюминия. Не прикручивайте его шурупами. Вырежьте фрезером канавки по периметру бортов ящика и вставьте в них дно.
Как располагать духовку под столешницей?
Вопрос относительно техники установки духовки под столешницей в первую очередь решается с учетом конфигурации оборудования. К этому решению следует подходить, когда определена взаимосвязь основы и варочной поверхности. Если эти компоненты размещаются отдельно, то потребуется организация двух технологических точек. В первой будет установлена непосредственно печь, а во второй – варочная поверхность. Потребность в разделении обусловливается тем, что существуют разные эргономические требования к характеру расположения этих частей. Чтобы встроить духовку в место под столешницей, достаточно рассчитать пространство под рабочей поверхностью и заранее подвести коммуникации. Столешница будет своего рода защитным верхом для техники, хотя в промежутке между ними следует предусмотреть изоляционные переходы. Что касается варочной поверхности, то она размещается в вырезе полотна столешницы. Ее можно интегрировать в «окошко» плиты или же установить в полностью свободную нишу, которая соединит собой два края цельного полотна. В любом случае нужно изначально произвести обработку столешницы специально под параметры варочной поверхности.
Подводные камни
Чтобы избежать возможного отказа в гарантийном ремонте, следует внимательно ознакомиться со всеми пунктами мануала, прилагаемого к агрегату при продаже. Инструкция по установке встроенного холодильника содержит список поставляемых креплений, последовательность использования деталей, требования к проведению монтажных работ и эксплуатации установленного аппарата.
Фактами нарушения техники эксплуатации, влекущими отказ в ремонте по гарантии, могут быть:
- Применение тяжелых декоративных панелей, приводящих к неправильному распределению нагрузки между дверцей прибора и шкафа.
- Отсутствие зазора или «подиума» внизу ниши для достаточного теплообмена.
- Размещение аппарата вблизи нагревательных приборов (под духовым шкафом, возле микроволновки и т. д.).
- Подключение прибора к электросети через розетку, не соответствующую требованиям инструкции.
В случае уверенности покупателя в собственных силах и при желании произвести подключение встраиваемого холодильника своими руками, независимо от марки (LG, Атлант, Liebherr или Электролюкс), следует запланировать от часа до двух свободного времени, проявить терпение и аккуратность при работе. Перед началом монтажа следует ознакомиться с предложенным видео, демонстрирующим поэтапное размещение прибора, закрепление фасада, подключение и проверку работоспособности.
Холодильник, являющийся неизменным атрибутом любой современной кухни, может иметь исполнение отдельно стоящего устройства, либо встроенного в кухонный гарнитур
В последнем случае после покупки важно правильно подойти к вопросу монтажа корпуса в шкаф, т.к. очень часто возникают сложности на этом этапе
Далее мы расскажем, как правильно выполняется установка встраиваемого холодильника своими руками.
Возможные проблемы
Основная проблема в процессе монтажа связана с высотой модели. Например, духовки с ручками не помещаются в нишу, имеющую высоту 598 мм. Если модель с фасадной панелью управления — ей необходима ниша, как минимум, на 600 мм.
В каких случаях конструкция модели не подвергается изменениям?
- При не законченном гарантийном обслуживании.
- При отсутствии у хозяина необходимых знаний в электротехнике.
Если потребитель решает вернуть духовой шкаф до окончания гарантийного срока, он должен знать о случаях, когда модель не примут:
- с признаками вскрытия: повреждением болтов, пломб и т.п.;
- с повреждёнными грызунами механическими частями и узлами;
- с нарушением рекомендаций производителя во время доставки домой;
- с повреждением электрической части духовки параметрами напряжения, которые ей не подходят. Это происходит в случае игнорирования критически возможных пределов, указанных в инструкции к духовке.
Потребитель может столкнуться с проблемами:
- регуляторов мощности;
- дверных петель;
- элементов, отвечающих за нагрев и поджиг;
- резинок уплотнительных;
- термостата;
- штоков, удерживающих пружины.
При треснувшем регуляторе мощности прибор, хоть и с дискомфортом, но будет работать, а вот со сломанным нагревательным элементом пользоваться духовкой затруднительно. Вышедшая из строя лампочка или треснувшее стекло также способны ухудшить её работу.
Вовремя устранённые неполадки вернут комфортное функционирование духовому шкафу.
Небольшой ремонт допустимо выполнить и самому, поскольку оригинальные запасные части для популярных духовок есть в доступной продаже.
Сложный ремонт необходимо доверить мастеру. Можно вызвать специалиста на дом, или доставить неисправную духовку в сервисный центр.
Розетка для духовки
У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.? Можно, главное чтобы при этом соблюдались 3 условия:
духовка должна быть мощностью не более 3,5кВт
розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2
в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А
При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.
Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.
Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.
Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.
И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.
Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.
Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.
Когда с местом расположения розетки определились, необходимо ее подключить.
Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки
При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя). Ставите на место рамку или декоративную крышку
Ставите на место рамку или декоративную крышку.
Видео: как установить встроенную варочную поверхность в стол и подключить своими руками
На видео – как происходит установка на месте:
Вопрос со шкафом или тумбой для встраиваемой техники можно решить 4 способами:
- купить в комплекте с духовым шкафом или варочной панелью;
- приобрести как отдельный элемент кухонного гарнитура;
- заказать в мебельной фирме;
- сделать самостоятельно.
В первом случае такое происходит нечасто: обычно встраиваемая техника продается без короба или столешницы.
При приобретении мебели необходимо обратить внимание на следующий момент: размеры короба должны превышать параметры духового шкафа на величину не более 15-20 мм. Это жесткое ограничение, которое необходимо соблюдать, иначе возникнут проблемы во время работы или при установке духового шкафа:
Это жесткое ограничение, которое необходимо соблюдать, иначе возникнут проблемы во время работы или при установке духового шкафа:
- при меньшем зазоре между стенками короба и духовки не будет циркуляции воздуха, что приведет к перегреву устройства;
- при большем промежутке возникнут проблемы при монтаже.
При установке электроплиты необходимо предусмотреть подвод электропроводки.
Видео: как выбрать плиту для готовки на кухню – варианты зависимых модулей
На видео – правило выбора зависимой варочной панели и духового шкафа:
Встраиваемая техника не имеет вилки, а подключается сразу в электросеть.
Опора для агрегата должна быть прочной, параллельной полу. Дизайн приобретаемой мебели должен соответствовать стилю кухонного интерьера.
При изготовлении на заказ можно предусмотреть любой вариант, включая угловое размещение. Доверить дело профессионалу предпочтительнее, чем сделать самому, так как при все несложности конструкции установка короба и подключение требует знаний и опыта электрика.
А вот какая плита лучше индукционная или электрическая и по каким параметрам стоит её подбирать, указано тут.
Основные типы конструкций духовых шкафов. Правильно размещаем технику
Встраиваемый духовой шкаф может быть:
- Зависимым, то есть установленным совместно с варочной поверхностью;
- Независимым, как абсолютно отдельный предмет техники, который вы можете установить в любое место кухни.
А подключение духового шкафа может производиться к электрической или газовой сети.
Внимание! Если к электрической сети можно подключить духовой шкаф самостоятельно, то встроить газовый шкаф невозможно без привлечения специалистов. Установка духового шкафа своими руками может осуществляться двумя способами:

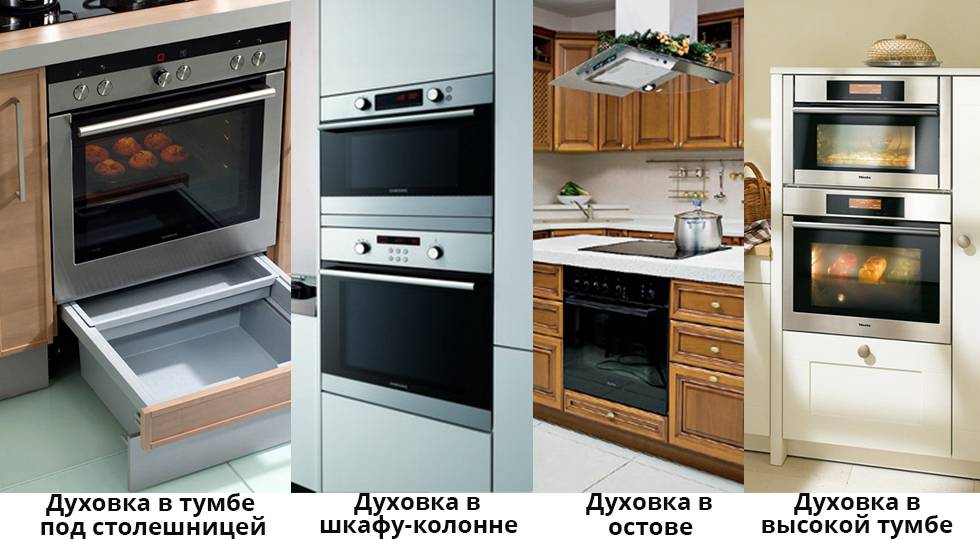

Установка духового шкафа своими руками может осуществляться двумя способами:
- Традиционный, когда духовой шкаф устанавливался под столешницу. Верхним элементом такой конструкции может являться варочная панель.
- Встраиваемый духовой шкаф устанавливают отдельно от варочной панели, помещая его выше уровня столешницы. Это позволяет легко следить за приготовлением пищи, упрощает уход за рабочими поверхностями, однако в этом случае необходим шкаф, в котором можно выделить нишу.
Независимо от того, где будет устанавливаться духовка, ниша должна соответствовать определенному размеру. Сегодня габариты встраиваемой техники стандартизированы, вы сможете найти модели (например, духовку и микроволновку) одинаковых размеров, которые смогут гармонично друг друга дополнить в одной стенке кухни.
Купить духовку и кухонный модуль под нее можно в такой последовательности:
- Сначала спроектировать и заказать кухонный гарнитур, а потом под заданные размеры будущей ниши выбрать духовку (все это можно сделать в одном и том же салоне);
- Прежде можно купить и духовку, а затем при проектировании кухонной стенки указать размеры приобретенной модели.
Подключение газового шкафа
Основная задача при самостоятельном подключении духового газового шкафа заключается в подводке газа к духовке. Перед тем, как подключить шкаф, надо осознавать, что эту работу должны выполнять квалифицированные мастера. В противном случае возможно нарушение соединений и утечка газа, что может привести к тяжёлым последствиям.
Важно!
Подключение любых газовых приборов строго запрещено на участке трубы до основного газового крана, в случае крайней необходимости эти работы должны производить лицензированные службы.
По правилам техники безопасности участок между общим краном, перекрывающим подачу газа, и варочной поверхностью должен быть надежно защищен от любых механических и температурных воздействий. Поэтому он выполняется из стальной водогазопроводной ВГП трубы, но данное требование устарело и во многих домах вместо стальной трубы используется специальный гибкий газовый шланг.
При монтаже важно обеспечить свободный доступ для экстренного отключения в случае возникновения аварийной ситуации. Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки). Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки)
Подключение к системе центрального газоснабжения может быть осуществлено двумя способами: с помощью жесткой стальной или медной трубы, или посредством гибкого сильфонного шланга (резиновый шланг в металлической оплетке из нержавейки).
При первом способе требуются сложные сварочные работы с вызовом специалистов, поэтому для подключения духовки своими руками проще использовать специальные газовые шланги. Сама работа в этом случае состоит из нескольких этапов.
Пример сильфонного шланга
Прежде всего необходимо убедиться в том, что всё применяемое оборудование и комплектующие сертифицированы и соответствуют нормам безопасности. Гарантией этого может служить приобретение всех деталей у официального надежного продавца.
Дополнительно на газовом шланге должен быть указан срок службы и условия эксплуатации изделия.
Если в кухню устанавливается только один духовой шкаф, достаточно присоединить сильфонный шланг от патрубка за общим краном газовой магистрали к входу духовки (при необходимости его можно заменить на более длинный).
При этом следует помнить, что запрещается использование бытовых газовых шлангов длиной более двух метров.
Пример тройника для варочной поверхности и газовой духовки
Часто возникает ситуация, когда к газовой сети нужно подключить встраиваемый духовой шкаф и варочную панель одновременно. В этом случае на наружном патрубке трубы или шланга делается разветвление путём установки тройника.
Далее к тройнику присоединяются два крана отдельно на встроенный духовой шкаф и варочную поверхность, от них при помощи двух сильфонных шлангов осуществляется непосредственное подключение газового оборудования.
Важно!
Нередко духовые шкафы имеют два входа для подключения с обеих сторон, поэтому необходимо на свободный патрубок после подключения ставить заглушку. Иногда входной патрубок духовки выходит из плиты не под углом, а прямо, что неудобно для подключения. В этом случае на его свободный конец устанавливается г-образный переходник, облегчающий подключение.
Электроснабжение духовки необходимо осуществлять по отдельной линии, всё подключаемое оборудование должно быть заземлено.
После работ необходимо проверить, как правильно собраны все комплектующие и их герметичность, с целью выявления возможных утечек газа. Для этого используется мыльная эмульсия, которая наносится на стыки всех соединений. В этом случае, если появляются пузыри, производится разборка проблемного соединения и уплотнение его ленточной обмоткой или паклей.
К подключению духовки нужно отнестись максимально серьезно, особенно если это газовый духовой шкаф
По завершении всех работ духовка устанавливается в предназначенную для нее нишу и фиксируется крепежными шурупами.
Акт о несанкционированном подключении к газу
Правом на составление данного акта обладают должностные лица газовых служб. Он должен иметь следующие элементы:
- Информация о должностном лице, его составившем.
- Данные о правонарушителе.
- Информация о подключении к сетям в обход счетчика, незаконном установлении газового оборудования о размерах хищения природного газа и др.
- Информация о накладываемых на гражданина санкциях.
- Предписания об устранении нарушений.
- Дата составления документа и информация о способах обжалования.
Наказание грозит гражданину в любом случае. Однако конкретный его вид зависит от ситуации, при которой было выявлено то или иное нарушение.
Образец акта можно . ⇐
Где должна располагаться розетка для подключения духового шкафа
При планировании кухни следует правильно определить место расположения короба под духовой шкаф. Существует главный нюанс, определяющий это место и часто забываемый мебельщиками – это расположение подходящей для подключения розетки для духового шкафа.
Самый простой метод подключения питания к электроприборам, используемый мебельщиками– это вывод питания за пределы кухонного гарнитура. Таким образом владельцам кухни и бытовой техники предоставляется возможность самим решить, где расположить розетку для подключения. Она может быть накладной и прикрученной где-то внутри шкафа нижнего ряда.
Не всегда такой метод (вывод подключения питания через удлинитель) применяем к конкретном помещении с конкретным кухонным гарнитуром.
Всегда удобнее подключиться к питанию «по месту». Ведь чем меньше проводов – тем лучше. Для этого нужно расположить розетку непосредственно в зоне нахождения электротехники.
Основные нюансы, где можно и нельзя располагать розетку:
- Розетка не должна располагаться на стене в зоне нахождения самого духового шкафа, так как при врезке шкафа в короб, расположенный под стандартной столешницей (шириной 600 миллиметров), на стене за духовым шкафом ничего быть не должно, иначе, духовой шкаф может просто не задвинуться в отведенное место.
- Розетка не должна находиться в шкафу под мойкой (там, где расположен слив в канализацию). Хоть чаще всего этот шкаф пустой, но располагать в нем что-то, кроме счетчиков воды не стоит.
- В идеале розетка должна находиться ниже уровня столешницы (внутри коробов тумб нижнего ряда). И одновременно с этим к ней должен сохраняться доступ извне. Это может быть любой шкаф без задней стенки. Например, оснащенный ящиками. Достаточно вынуть любой из ящиков, чтобы отключить или подключить встроенный духовой шкаф.
- Если розетка все-таки расположена над столешницей, то она должна быть вне зоны варочной поверхности и мойки.
Вышеописанных ограничений нужно строго придерживаться во избежание проблем с электричеством.
Резюмируя все вышенаписанное можно сделать вывод:
Розетка может располагаться как в зоне соседних (с духовым шкафом) коробов, так и в зоне самого короба с духовым шкафом. Но в этом случае, она должна быть расположена ниже горизонта, на который устанавливается сам шкаф (если короб имеет конструкцию, в которой снизу шкафа расположен выдвижной ящик), то розетка может быть расположена на стене сзади этого ящика.
За счет того, что средний зазор между задней стенкой короба и самой стеной примерно 80-100 миллиметров, к розетке может быть доступ как через сам выдвижной ящик, так и через соседние короба.
Рациональное использование пространства – приоритет
Встраиваемый духовой шкаф незаметен
Металлический блеск, конечно же, привлекает к себе внимание, но встречаются и другие варианты цветовых решений. Встраиваемый духовой шкаф растворяется в окружающем пространстве
Абсолютно все рабочие поверхности и техника всегда доступны, всегда под рукой и не мешают. Вытяжка может стать как единственным элементом в декоре с ярким, броским металлическим блеском, так и едва заметной деталью, не привлекающей к себе особого внимания.
Встраиваемый духовой шкаф позволяет значительно экономить пространство и в этом его главное преимущество, которым надо пользоваться. С микроволновой печью, к примеру, всё по-другому, возможностей меньше. С появлением на кухне духовки любая кулинарная фантазия может быть реализована.
Другие разновидности духового шкафа
Бытует мнение, что отдельно располагаемый духовой шкаф непрактичен. Хотя есть люди, придерживающиеся другой точки зрения. Тем не менее, очевидно, что с его появлением на кухне будет меньше места. Ещё меньше места останется, если варочная панель и духовка устанавливаются на расстоянии от стен. Мало кто сегодня рискует установить плиту и духовой шкаф в центре помещения. Это непозволительная роскошь для многих людей. При стандартной планировке квартиры варочная панель, встраиваемый духовой шкаф и вытяжка будут мешать, ведь даже высота потолка имеет значение в этом случае. Метраж кухни редко позволяет выбрать что-то кроме встраиваемой плиты.
Вытяжка для встраиваемого духового шкафа должна сочетаться с мебелью на кухне. Её можно повесить на стену, а можно скрыть полками, декорировать и использовать дополнительные поверхности, задействовать пространство максимально. Вытяжка для встроенного духового шкафа – это масса вариантов, достойных внимания.
Источник энергии для духового шкафа
Газ или электричество – этот выбор приходится делать при покупке духового шкафа. Электрический является менее практичным решением с точки зрения вероятности аварийного отключения. Газопровод повреждается реже, чем электросеть. Провода обрываются ветром, ветками, электрический духовой шкаф потребляет много электроэнергии, и вероятны перепады напряжения. Может вырасти и оплата за коммунальные услуги, если человек действительно любит готовить и делает это регулярно.
Электрический шкаф не столь привлекателен, как газовый с этой точки зрения. Но модели газовых духовых шкафов не столь разнообразны, с другой стороны. Для того чтобы сделать правильный выбор, нужно тщательно взвесить все за и против. Электрический шкаф, как и газовый, прослужит много лет
Это важное решение. Вытяжка для газового духового шкафа или вытяжка для духового электрического шкафа – также важный элемент
Желательно купить её сразу, тем более что часто предлагается купить комплект: вытяжку и шкаф одной модели.
Возможные проблемы
Основная проблема встройки при установке – высота духовки. При этом строгие размеры ниш вроде бы должны соответствовать параметрам техники, но на деле духовые шкафы с ручками могут не поместится в ниши высотой 598 мм. Если у духовки есть фасадная панель управления, под нее требуется ниша как минимум на 600 мм.
Конструкцию духового шкафа не стоит подвергать изменениям, если:
- прибор находится на гарантийном обслуживании;
- вы ничего не понимаете в электротехнике.
Если за время периода гарантии вы решите сдать неподходящий прибор обратно, у вас его примут. Однако следующие случаи обслуживающий персонал гарантийного сервиса посчитает исключением.
- Следы попыток вскрытия. Это могут быть снятые пломбы, срезанные болты, прочие признаки.
- Узлы или механические части аппарата успели повредить грызуны, которые, возможно, есть у вас дома.
- При транспортировке прибора не были соблюдены рекомендации производителя.
- Неподходящие параметры напряжения стали причиной повреждения электрической части прибора. Критически возможные пределы обычно указываются производителем в инструкции.
Дверные петли приборов, регуляторы мощности, элементы, отвечающие за нагрев, поджиг, термостат, уплотнительные резинки, штоки, удерживающие пружины – все это элементы, которые часто становятся проблемой для владельцев домашней техники. Если треснутый регулятор мощности не помешает работоспособности техники, а только доставит дискомфорт, то сломанный нагревательный элемент затруднит использование духового шкафа.
Частой проблемой пользователя является перегоревшая лампочка, трещина в стекле. Все это мешает нормальной работе устройства.
Продолжать комфортно пользоваться своей духовкой можно только после завершения ремонта. Мелкий ремонт допустимо произвести самостоятельно. Ведь оригинальные запасные части для распространенных фирменных устройств – отнюдь не дефицит. Для сложного ремонта лучше вызвать мастера на дом или отвезти свою технику в ближайшую мастерскую.
Какой должна быть тумба под встраиваемую духовку
Все электрические духовые шкафы выпускаются по одному стандарту и имеют схожие размеры. Независимо от производителя, они рассчитаны на встройку в тумбу или пенал шириной 600 мм.
Проем под духовой шкаф по высоте, должен быть тоже 600 миллиметров (с учетом корпусной планки, которая смещена вниз относительно верхней грани бока на 10 миллиметров).
Глубина короба, проектируется в соответствии с размерами столешницы, под которую он проектируется. Стандартная столешница имеет ширину (в нашем случае – глубину) 600 миллиметров. Значит, с учетом зазоров, глубина короба будет в пределах 450-550 миллиметров.

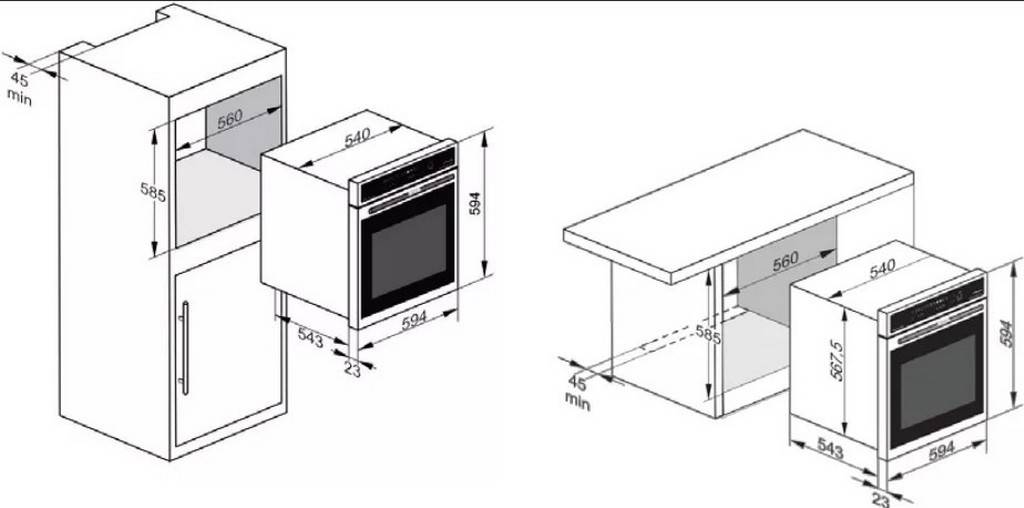

Подробный чертеж короба под духовой шкаф с внутренними размерами ниши для встройки обычно содержится в инструкции к самому шкафу.
Оперируя значениями, приведенными выше, подбирается общая высота короба. В подборе этой высоты и содержится «вся соль» расчета данного короба.
Дело в том, что если общая высота кухни будет меньше определенного размера, то в проем, расположенный между двумя нижними горизонтами короба, невозможно будет установить выдвижной ящик. Слишком уж он узкий будет и из-за этого нефункциональный. А это – не рациональное использование свободного пространства короба.
Ну и сильно высоким короб спроектировать тоже не получится, так как увеличение высоты нижних модулей кухонного гарнитура выше нормы – причина неудобства, связанного с ее использованием (когда столешница находится слишком высоко от пола, на ней неудобно работать).
Подготовительные работы
Для изготовления мебели желательно иметь мастерскую. Можно воспользоваться большим столом в свободном помещении. Предусмотрите наличие в шаговой доступности розетки для подключения электроинструмента и запаситесь удлинителем. Правильно организуйте освещение рабочего места.
Если собираетесь делать шкаф в нежилом помещении, то позаботьтесь об обогреве зимой и о принудительной вентиляции жарким летом. Большие оконные проёмы сэкономят расход электроэнергии в дневное время. Верстак, оборудованный упорами, гнёздами, тисками и струбцинами, будет хорошим подспорьем для сборки шкафа.
Как встроить духовой шкаф: этапы
Чтобы не ломать голову над тем, как своими руками безошибочно установить встроенный духовой шкаф, действуйте по заранее разработанному плану.
Подготовка инструмента и вспомогательных материалов
В общем случае для быстрой установки духовки в подходящую для нее нишу кухонного гарнитура, скорее всего, потребуется:
- дрель с набором сверл и фрез;
- отвертка или шуруповерт;
- изолента;
- стандартные соединительные клеммы для проводов;
- нож;

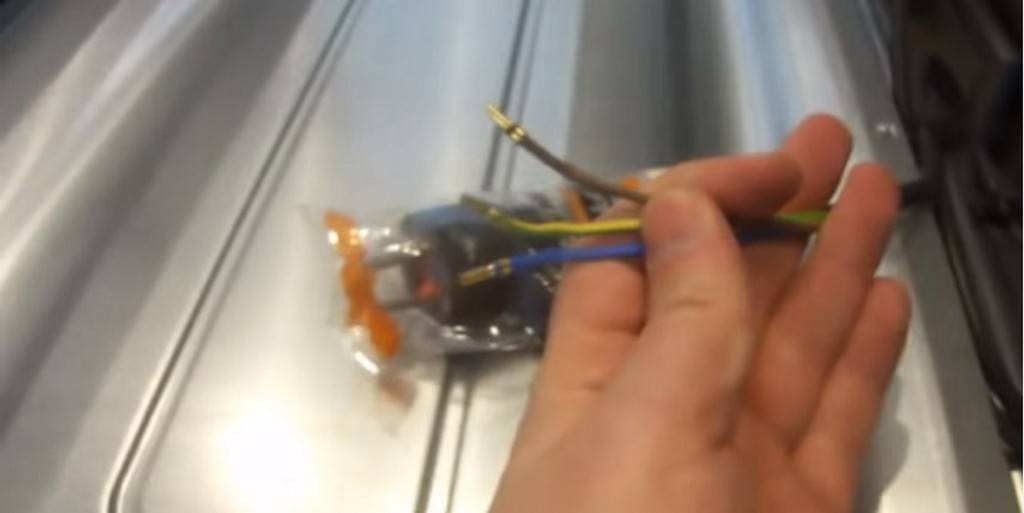

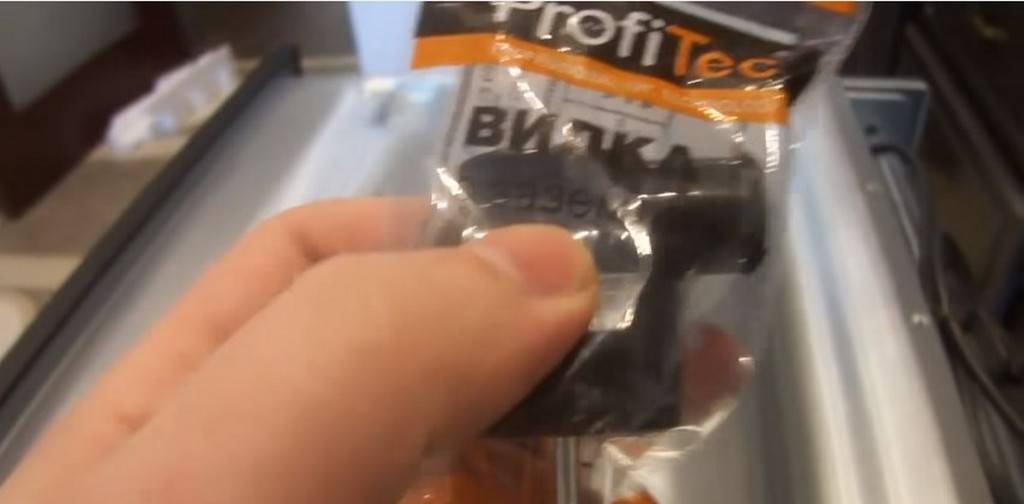

- вилка с куском кабеля необходимой длины, если духовой шкаф приобретен без них.
Если окажется, что к месту установки не подведена электрическая сеть, заканчивающаяся подходящей розеткой, придется позаботиться о способе ее прокладки и маскировки проложенной трассы.
Позаботьтесь о наличии розетки для подключения духового шкафа
Подготовка рабочего места
Обдумывая варианты, как встроить новый духовой шкаф, вы должны заблаговременно позаботиться о наличии ниши, с некоторым запасом превышающей размеры духовки. Способов для ее создания может быть несколько:
- предусмотреть соответствующее отделение при заказе кухонного гарнитура;
- приобрести отдельный модуль, выпускаемый специально под встраиваемые духовки;
- выделить подходящий отсек в уже имеющейся мебели;
- внести изменения в конструкцию существующего шкафа, самостоятельно оборудовав необходимую нишу.
О величине оставляемых зазоров речь шла ранее.
Важно! Отклонения зазоров в большую сторону не так критичны, как в меньшую.
Установка
Перед установкой надо убедиться в возможности подключения кабеля с вилкой, протянутого от духовки к предназначенной для него розетки. Если соответствующее отверстие в задней или боковой стенке отсутствует, его надо аккуратно проделать самому с помощью дрели или электролобзика.
Устанавливается духовой шкаф в нишу в соответствии с требованиями прилагаемой к изделию инструкции. Он может стоять на регулируемых ножках или крепиться специальными шурупами к боковым стенкам выделенного для него отсека. В этом случае его лицевая панель с дверкой становятся составной частью интерьера
В процессе монтажа важно добиться горизонтального положения прибора и надежной фиксации
Подключение
Стадию подключения духового шкафа обычно совмещают с его установкой, поскольку после окончательного монтажа доступ к задней стенке прибора чаще всего оказывается невозможным. Существует два способа подключения электрооборудования к электрической сети:
- напрямую;
- через соединение вилка-розетка.
Маркировка кабелей электрической духовки
В первом случае рекомендуется пользоваться стандартными клеммами, рассчитанными на подходящую мощность. Второй вариант является более предпочтительным. Обычно духовые шкафы продаются с имеющимся силовым кабелем, оканчивающимся штатной вилкой. В противном случае придется изготовить его самостоятельно, подключившись к соответствующим гнездам внутри корпуса духовки.
В процессе подключения важно правильно закрепить заземляющий провод к предназначенным для этого клеммам на корпусе духового шкафа, в вилке, розетке и на входном щитке. Чтобы исключить вероятность ошибки, его в трехжильных кабелях окрашивают в желтый или зеленый цвет
Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются. Следует избегать прямого контакта алюминия и меди
Профессионалы используют пайку или винтовые зажимы.
Проверка работоспособности
Любой монтаж должен заканчиваться пусковыми испытаниями. Перед первым включением рекомендуется тщательно удалить остатки смазки с внутренних поверхностей духовой камеры, воспользовавшись чистой и чуть влажной ветошью. Пробный запуск происходит в течение 30 минут при температуре 250 оС без помещения в духовку пищи. Появление слабого запаха гари и небольшого дыма не является свидетельством неисправности. Скорее всего, это выгорает заводское масло.
После монтажа нужно обязательно запустить духовку
Желательно проверить оборудование на всех предусмотренных инструкцией режимах. При этом проверяется работа индикаторов и полезных функций. Если отклонений не замечено, можно приступать к эксплуатации.
Чертежи как встроить духовой шкаф своими руками
Эта задача не так сложна, как может показаться на первый взгляд. Для облегчения встройки бытовая техника выпускается в определенных стандартных габаритах. Вы всегда можете поменять одну встроенный духовой шкаф на другой, не меняя при этом кухонную мебель.
Стандарты тут просты: любой электрический или газовый духовой шкаф встраивается в нишу 600х600 мм. Причем ширина ниши 600 мм с учетом толщины боковых стенок модуля под духовку (по требованиям большинства моделей чистовой размер проема должен быть минимум 560 мм).
Глубина духового шкафа рассчитана на размещение под столешницей стандартной ширины 600 мм. То есть корпус до переднего свеса должен быть 550-560 мм. Встроить духовой шкаф своими руками под зауженную столешницу не получится. А вот под расширенную, в различных дизайнерских вариациях, вполне.
Нюансы могут возникнуть в специфических нестандартных случаях. Поэтому внимательно изучайте инструкцию на этапе приобретения бытовой техники. Для некоторых духовых шкафов требуется предусмотреть в конструкции короба места для вентиляции.
А то и вовсе специальный вырез для циркуляции воздуха в дне шкафа или столешнице.
Типовая конструкция шкафа под духовой шкаф представлена на чертеже.
Если стол-тумба «зажимается» между соседними модулями, то нужды в верхней стягивающей планке нет. Многие мебельщики не ставят ее вообще.
Если высота кухонного гарнитура стандартная (840-850 мм при разных толщинах столешницы), то высота самой боковины шкафа под духовку будет 720 мм. Путем простых вычислений (720-600) получаем по низу встройки пространство в 120 мм. Точнее свободным пространством будет (120-32) всего 88 мм, за вычетом толщин дна и полки.
В это пространство обычно встраивают выдвижной ящик с коробом высотой 50-60 мм. Если увеличить высоту нижнего ряда кухни под стать своему росту (про это можно почитать здесь), то выдвижной ящик будет более глубоким и функциональным.
Собственно, по тому же принципу тумба «превращается» в шкаф под встраиваемую духовку. Мы просто увеличиваем по высоте пространство нижнего ящика.
Но тут есть один важный нюанс. Глубину боковин увеличенного по высоте шкафа нужно также увеличивать, чтобы не было видно щели между стеной и корпусом шкафа.
А это значит, циркуляция воздуха возле встроенной таким образом духовки своими руками будет нарушена. Не зря ведь на инструкциях к духовым шкафам на встройку в пенал прилагается отдельный чертеж. В котором видно, что нужно оставить выпил под циркуляцию воздуха.
Поэтому в столешнице, покрывающей такой невысокий шкаф под встроенный духовой шкаф своими руками, следует предусмотреть вырез. Его можно прикрыть вентиляционной решеткой.
Как подготовить нишу и электрику

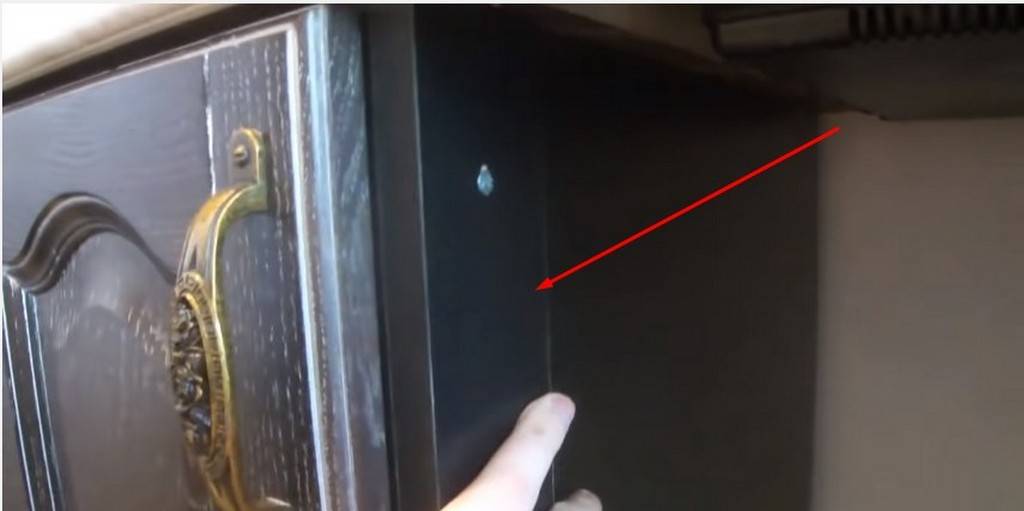

Большинство современных кухонных гарнитуров имеют в выделенной для духового шкафа нише специальные бортики. Они, как правило, уже смонтированы при производстве — к ним непосредственно и крепится прибор.
Если же бортиков в вашей комплектации нет, то не беда — на работу это никак не влияет. Просто устанавливайте духовку как есть. Она все равно займет свое место в нише и будет надежно в ней зафиксирована.
В некоторых модулях присутствует по умолчанию задняя стенка. Вы можете ее либо снять, либо просто сделать в ней отверстие для проводки. При монтаже в целях вентиляции должно соблюдаться расстояние от шкафа до стенки — 5 см.
Ей, кстати, нужно уделить особое внимание. Вам понадобится отдельный электрический кабель с сечением 2,5 мм как минимум
Он будет идти от распределительной коробки — его можно подключать напрямую к проводам, что идут от шкафа
Он будет идти от распределительной коробки — его можно подключать напрямую к проводам, что идут от шкафа.
Есть и другой вариант: оборудовать для него отдельную 16-амперную розетку, способную выдерживать около 4 кВт — духовой шкаф потребляет довольно много, поэтому нужно обеспечить ему возможность для реализации такой мощности.
В таком случае вам понадобится еще вилка с заземлением, которая и подключается на штатную трехжильную проводку духового шкафа через изолированную скрутку.
Розетку размещайте не слишком низко — минимум 10 сантиметров от уровня пола.
Многие специалисты не рекомендуют использовать прямую грубую скрутку, указывая на то, что провода должны соединяться между собой исключительно винтовыми клеммниками.
Впрочем, все мы понимаем, что идеальные условия бывают не всегда. Если ремонт на кухне идет с нуля — постарайтесь учесть все нюансы. Если духовой шкаф нужно встроить в уже готовый кухонный гарнитур — делайте как получается.
