Установка сифона на кухне за 4 шага

Основные разновидности

По своей конструкции все сифоны, применяемые для кухонных моек, можно разделить на несколько видов:

  1. Бутылочный. Это жесткая конструкция, которую снизу можно открутить. Благодаря этому устройство быстро и легко можно прочистить. В нижней съемной части задерживается не только мусор, но и случайно упавшие в мойку украшения или какие-то твердые предметы. К «бутылке» может быть подсоединен гофрированный или жесткий сливной трубопровод. Внутри корпуса постоянно находится вода, чем обеспечивается водяной затвор.
  2. Гофрированный. По сути, это гибкая труба, изогнутая в определенном месте и зафиксированная хомутом. Изгиб предназначен для создания гидрозатвора. Оставшаяся часть сифона может свободно изгибаться в нужную сторону. Сифон гофрированный для мойки имеет существенный недостаток, выраженный в шероховатости его внутренней поверхности, на которой задерживается мусор. Из-за этого конструкцию часто приходится снимать и чистить.
  3. Трубный. Это жесткая, изогнутая в виде буквы «S» труба, которая занимает достаточно мало места.
  4. Плоский. Это обычный сифон, все элементы которого расположены в горизонтальной плоскости. Используется в случаях, когда под мойкой наблюдается дефицит свободного места.
  5. Скрытый. Это может быть устройство любой конструкции, которое скрыто в стене или в каком-либо коробе.
  6. С переливом. Дополнительным элементом в конструкции является жесткий переливной трубопровод, соединяющий верхнюю часть мойки со сливным шлангом.
  7. Сифон для мойки с разрывом струи. Он отличается от обычного сифона наличием небольшого просвета (2-3 см) между выпускным и приемным водными отверстиями. Таким образом, пресекается путь проникновения микробов по направлению из канализационной трубы в мойку. Такие изделия часто можно встретить в заведениях общепита.

С большой горловиной

Если мойка предназначена для кухонного помещения, то этот санитарно-технический прибор должен иметь максимально большой диаметр горловины в пределах 4 сантиметров.  Дело в том, что слив стандартного диаметра 3,2 сантиметра быстрее засоряется, что приводит к частым чисткам сифона.

Обратите внимание! В кухонную мойку могут попадать остатки овощей и других продуктов, поэтому для сливного отверстия нужно купить защитную сеточку, на которой будут оседать остатки пищи.

Кроме этого, рассматриваемый санитарно-технический прибор должен иметь перелив, что предотвратит переполнение раковины и дальнейшее затопление кухонного помещения. Особенно это актуально при засорении сифона, тогда вода будет попадать в канализацию через отверстие для перелива.

Разновидности и устройство сифонов для раковины


Сифон состоит из одной или нескольких изогнутых трубок, иногда это колба определенного размера.

В составе устройства присутствуют элементы:

  • корпус;
  • отводной патрубок;
  • фильтровальная сетка;
  • соединительная деталь в виде болта и гайки;
  • канализационный вывод.


Виды сифонов:

  • колбовый (бутылочный);
  • гофрированный;
  • переливной;
  • трубный;
  • комбинированный вариант бутылочного устройства с гофрой.


Бутылочный сифон

Бутылочные модели используют чаще всего, а название они получили из-за сходства с одноименным предметом. В устройстве предусмотрены отводы для стыка с патрубком раковины и сточной трубой. Небольшой объем воды находится в колбе, что создает преграду канализационным запахам. Ухаживают за узлом с помощью химических препаратов, разъедающих жир и грязь на стенках.

Гофрированный сифон — труба со складчатыми стенками, которую изгибают в форме букв U или S. Простой вариант, который поставить может любой человек. Соединений в конструкции не предусмотрено, т. к. один конец стыкуют с раковиной, второй ставят в сточную трубу с применением прокладки. Недостаток в том, что материалом служит недолговечный пластик, который деформируется от горячей воды. Гофрированная поверхность внутри требует регулярной чистки.

Трубный вариант представляет собой гладкую трубу, изогнутую в форме букв U или S. Жидкость в колене формирует препятствие для проникновения запаха. Если долго не пользоваться мойкой с таким гидрозатвором, вода из полости постепенно испаряется, т. к. изгиб мелкий. Через пустое колено проникают запахи канализации.

Модель с переливом имеет в конструкции отводную трубку, чтобы при наполнении раковины излишки воды уходили в сток. Такое устройство называют тройником или переливным узлом. Действие перестока актуально, если слив мойки закрыт пробкой или забит. Излишки воды попадают в сифон по трубке из гофры или гладкого пластика. Отвод может быть раздвижным, чтобы увеличивать длину при необходимости.

Какой сифон хотите поставить?

Бутылочный
31.25%

Бутылочный с переливом
25%

Гофрированный
18.75%

Трубный
25%

Проголосовало: 16

Процесс монтажа в действиях

  • Шаг1: Изначально нужно будет осуществить демонтаж старого сифона. Для этого, отверткой нужно произвести откручивание винта, который находится в центральной части решетки (в мойке). Под тазик нужно будет поставить тазик, после того, как вы снимите сливное отверстие, вам нужно будет его тщательно протереть. Помните о том, что гайка и винт сливной решетки нередко прикрепляются друг к другу крайне плотно, соответственно, откручивание будет произвести непросто. Если вы не можете произвести откручивание, то нужно будет отсоединить нижнюю часть сифона, после чего, оставляем патрубок и прокручиваем его, чтобы помочь гайке и винту освободиться;
  • Шаг2: После того, как вы сделали демонтаж, нужно собирать сифон. Все детали нужно выложить перед собой и разгруппировать их по видам. Так, вы сможете правильно проанализировать спектр своих дальнейших действий. Если вы собираете сифон бутылочного типа, то вам нужно соединить все элементы, при этом, они должны затягиваться достаточно плотно, но в тоже время не слишком сильно, чтобы не повредить пластмассовую резьбу, и установленные прокладки. Изначально берется прокладка (плоский вариант) и надевается на наибольшее отверстие, которое есть у сифона. После чего, проводим процесс присоединения к нему крышки-колпака. Теперь, становится понятно, что осталось два отверстия, причем разного диаметра.

Шаг3: Одно отверстие получается сбоку, другое – сверху. Берем патрубок, помните о том, что данный элемент крепится непосредственно к раковине. К нему подбираете конусную прокладку по определенному диаметру, а также ищите соответствующую накидную гайку. Сразу надевается гайка накидного типа на патрубок, после чего, натягивается корпусная прокладка, исключительно тупым концом вверх. В верхнее отверстие сифона нужно будет вставить патрубок, причем достаточно плотно, закручивайте аккуратно, не слишком крепко, чтобы не допустить возникновение травматизма изделия. Бывает так, что нужно соединить патрубок с воронкой слива, в данном случае, вы должны найти оба элемента и плотно их присоединить

Обратите внимание на то, что присоединение сливной воронки и патрубка осуществляется на основании закрепления гайки. Далее следует процесс присоединения гофрированной трубы

На нее нужно будет надеть накидную гайку, после чего, осуществить натягивание конусной прокладки, в данном случае, натягивание осуществляется тупым концом вверх. После чего, производится присоединение сифона к гофре;

Шаг4: После того, как вы полностью собрали сифон, нужно приступать к его установке. Патрубок сифона оснащается рифленым кольцом уплотнительного типа. Данное кольцо присоединяется полосками вверх. Под металлическую решетку нужно будет осуществить натягивание второго кольца. После, ставим сифон под раковину, обязательно ставьте его непосредственно под сливное отверстие. Сифон придерживается и выравнивается. Вверху, устанавливается подключение, а уже над мойкой используем укладку решетки металлического типа. Вставляем винт в данную решетку и производим процесс закручивания;

  • Шаг5: Теперь нужно будет произвести процедуру подключения гофры к стояку канализационной системы. Это по сути, последний шаг, но не забывайте о том, что нужно будет произвести подключение системы перелива. Гофра должна быть удлинена на нужное расстояние до стояка канализации. Тут нужно сказать о том, что чаще всего диаметр гофры для канализационной системы будет не более 50 см. Сама же гофра выпускается в таком же диаметре. При необходимости, вы должны осуществить удлинение гофры или же обрезать ее, чтобы сделать качественную и грамотную установку. Специалисты также указывают на то, что вместо гофры можно использовать жесткий отвод. После такого подключения, вам непременно нужно произвести проверку сифона на протечки. То есть, вам нужно произвести процесс заполнения его водой, чтобы образовался гидрозатвор, и вы смогли определить, правильно ли собрана система и не протекают ли ее элементы;
  • Шаг6: В процессе сборки сифона также собирается сам перелив, это приспособление, которое дополнительно крепится к отверстию в раковине, чтобы предотвратить негативные аспекты перелива. Сбор перелива не имеет особых сложностей, принцип соединения перелива в данном случае определяется необходимостью подсоединения патрубка к специальному отверстию.

Виды сифонов

Вполне естественно, что на рынке имеется большой выбор сифонов – одни удобные, другие не очень. Они могут быть изготовлены из:

  • полиэтилена;
  • полипропилена;
  • нержавеющего металла;
  • латуни;
  • меди;
  • бронзы;
  • хромированной стали.

Существуют различные виды сифонов под кухонную мойку:

  • Бутылочный (колбообразный). Это полимерное изделие наиболее популярно, так как стоимость его низкая. Также такой сифон легко монтируется и обслуживается. В большинстве случаев для его прочистки достаточно открутить нижнюю часть колбы и промыть ее. При больших жировых отложениях внутри сифона его нужно снять и очистить.
  • Коленный. Этот сифон имеет форму S или U. Для прочистки его нужно полностью демонтировать, так как такой сифон неразборной.
  • Гофрированный. По существу, это пластмассовая гофра, которой вручную придается необходимая форма. Быстро засоряется и для прочистки его тоже нужно снимать.
  • Плоский. Этот специфический сифон предназначен для двойных раковин или для одиночных, когда простой сифон установить нет возможности. Имеет форму, напоминающую букву П. Прочистка возможна только в снятом виде, хотя есть некоторые модели с откручивающейся нижней крышкой.
  • С переливом. Такой сифон чаще всего идет в комплекте с раковиной, в которой есть переливное отверстие. Это изделие может быть разной формы и подбирается конкретно к имеющейся мойке. Кроме самого сифона, может забиться и трубка перелива. Ее нужно снять и хорошо промыть.

Распространённые типы

Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.

Некоторые разновидности сифонов: бутылочный с трубкой, бутылочный с перегородками, трубчатый

Гофрированный слив

Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы

Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации. Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь

Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.

Конструктивно гофра-сифон состоит из следующих элементов:

  • патрубок с решёткой и накидной гайкой;
  • гофротрубка.

Дополнительно может потребоваться крепление для трубы.

Слив с запором из гофрированной трубы

Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.

Бутылочный слив

Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.

Конструкция бутылочного слива состоит из следующих элементов:

  • решетка из металла или пластмассы;
  • приёмный патрубок;
  • ёмкость-бутылка;
  • патрубок для слива нечистот в канализацию;
  • переходная деталь, позволяющая соединить сифон с канализационной системой.

Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.

Трубный слив

Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.

Простой трубный (прямоточный) сифон

Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.

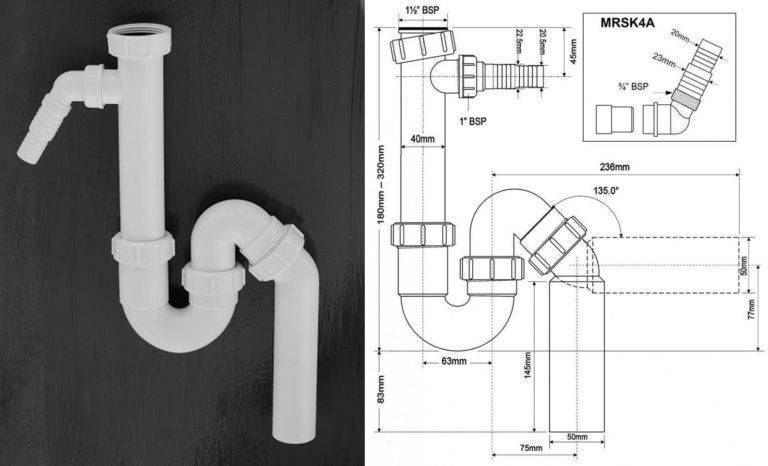

Трубный сифон для раковины McAlpine (Великобритания) с отводом для бытовой техники, 40 мм (MRSK6). Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры

Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.

Плоский слив

Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.

По устройству — обычное колено, но позволяет экономить пространство

Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.

С переливом

Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.

Сифон с переливом устанавливается не только для моек, но и раковин

Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.

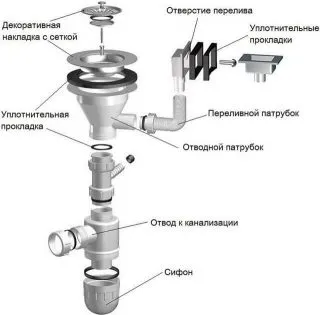

Обратите внимание, как много комплектующих у трубного сифона с переливом. Если боитесь запутаться при самостоятельной установке, лучше пригласите профессионального сантехника

Инструкция по замене сифона под раковиной

Замена сифона любого типа состоит из 3 этапов:

  1. Удаление дефектного изделия,
  2. Очистка концов сливных труб и слива раковины,
  3. установка новой арматуры.

Для установки сифона необходимы следующие инструменты

  • Отвертка (крестовая отвертка, прямая отвертка, в зависимости от типа фитинга),
  • рулетка,
  • лист мелкой наждачной бумаги,
  • специальные ножницы,
  • силиконовый герметик,
  • пластиковый адаптер,
  • Тефлоновая лента.

Бутылочный

Замена продукта в бутылке производится в следующем порядке:

  1. Ведро стоит под раковиной. Извлеките бутылку. Во время работы накройте выход сливной трубы тканью.
  2. Очистите сточную трубу от сливного патрубка.
  3. Проверьте резьбовые соединения на входе и выходе сливной трубы. Защитите все неровные края и заусенцы наждачной бумагой.
  4. Решетка раковины устанавливается в герметик, в некоторых случаях в прокладку.
  5. Выпускное отверстие раковины плотно закрыто.
  6. Слив расположен в нижней части раковины. Он подключается к сливному отверстию раковины.
  7. Он крепится с помощью винта. Вставьте его в центральное отверстие и закрутите отверткой до упора. Убедитесь, что слив и сливная решетка плотно прижаты к раковине.
  8. Бутылка собрана. На дне сифона имеется уплотнение. Он должен поставляться как часть комплекта.
  9. Крышка завинчивается. Сначала устанавливаются гайка и уплотнение. Затем верхняя часть сифона соединяется со сливом раковины. Затяните замок до упора.
  10. Очистите сливную трубу с помощью тряпки. Нанесите герметик на гильзу и вставьте ее в выходной конец патрубка.
  11. Вставьте выходной конец устройства в сливной патрубок. Убедитесь, что воротник надежно зафиксирован.
  12. Проверьте, нет ли утечек. Для этого включите горячую воду и налейте ее в раковину на несколько минут.

Трубный

Полуавтоматические агрегаты имеют дополнительные функции. К верхней части устройства прикреплена управляющая штанга. Компонент крепится с помощью 3 винтов. Элементы, контактирующие с жидкостью, изготовлены из нержавеющей стали. Устройство оснащено аэратором.

Сифон должен быть установлен в соответствии с инструкциями:

  1. Труба для сточных вод подключается к центральному переливу. Для этого трубу вставляют до упора. Сифоны заводского изготовления имеют уплотнение в месте соединения. Нет необходимости прикреплять к трубам дополнительные элементы.
  2. Слив оснащен двойным уплотнением, затем устанавливаются перелив и фильтр.
  3. Плоские металлические крышки соединены с регулировочным кабелем, а затем со сливным отверстием. Фитинги вкручиваются в перелив.

Полезные советы

Эксплуатировать сливное устройство без проблем помогут следующие советы:

  1. При установке сифона необходимо обеспечить симметричное расположение сливной решетки относительно отверстия раковины.
  2. Очистка устройства производится путем подачи горячей воды, которая хорошо растворяет жировые отложения. Для ускорения процесса применяют соду или специальные моющие средства. Их заливают в отверстие, а затем интенсивно спускают воду, производя промывку.
  3. Применение вантуза позволяет периодически прочищать устройство без разборки отстойника.
  4. Уплотнение резьбы не обеспечивает герметичность соединений. Надежной защитой от протечек служат резиновые прокладки. При износе их следует заменить.
  5. Не рекомендуется выливать в раковину слишком загрязненные жидкости. На выпуске устанавливается мелкое ситечко, которое следует периодически очищать.

Сборка сифона для кухонных моек

Сборку кухонного сливного устройства разберем на примере его бутылочного типа. Сифон под мойку на кухню собирается в следующей последовательности:

  • На верхнюю часть корпуса сифона, в месте нахождения наружной резьбы, надевается тонкая прокладка большого диаметра. Она обеспечит герметичность прилегания съемной нижней крышки к корпусу;
  • Плотно закручивается нижняя крышка, имеющая внутреннюю резьбу;
  • На патрубок, который будет крепиться к мойке, надевается накидная гайка;
  • Снизу гайки на патрубок тупым концом надевается конусная шайба. В зависимости от того, на каком уровне будет находиться конусная шайба, регулируется глубина опускания сифона под мойку;
  • Конец патрубка вставляется в верхнее отверстие конуса, после чего накидная гайка закручивается;
  • К выходному отверстию на корпусе присоединяется сливной шланг. Для этого на патрубок шланга надевается пластмассовая гайка, а затем тупым концом надвигается конусная прокладка. Патрубок шланга вставляется в отверстие корпуса и затягивается гайкой;

Особенности установки слива с переливом

Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:

  • плоская отвертка;
  • изолента;
  • сифон;
  • ведро;
  • герметик;
  • разводной ключ;
  • салфетка из бумаги или ткани.

Сборка системы

Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.

До сборки осматривают резьбу на корпусе

Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения

Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки

Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.

Чтобы собрать колбу прибора, потребуется:

Процесс сборки сифона

  • надеть прокладку на резьбу верхнего участка конструкции;
  • прикрутить дно сифона;
  • поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
  • вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
  • установить в крышку приспособления прокладку и прикрутить слив к корпусу.

Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.

Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.

Монтаж конструкции

Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.

Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.

Схема монтажа сифона к двухсекционной раковине

Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.

Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.

Проверка работоспособности

Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.

Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.
