Выбор и монтаж установочной коробки для гипсокартона: 2 популярных вида

Обзор популярных производителей коробок установочных для розеток для гипсокартона

При проведении электромонтажных работ в помещениях с гипсокартонными стенами, коробки установочные для розеток являются важным элементом. Они обеспечивают безопасное и эстетичное размещение розеток и выключателей на поверхности гипсокартона. В этом обзоре мы рассмотрим популярных производителей коробок установочных для розеток для гипсокартона и их особенности.

1. Legrand

Legrand — известный мировой производитель электротехнических изделий, который предлагает широкий ассортимент коробок установочных для розеток для гипсокартона. Их коробки отличаются качеством и надежностью, а также имеют различные варианты конструкции и размеров, чтобы соответствовать разным потребностям потребителей.

2. ABB

ABB — еще один известный производитель коробок установочных для розеток для гипсокартона. Их коробки отличаются прочностью и долговечностью, а также имеют различные варианты размеров и форм, чтобы соответствовать различным потребностям. Коробки ABB легко монтируются на поверхности гипсокартона и обеспечивают надежное крепление розеток.

3. Schneider Electric

Schneider Electric — мировой лидер в области электротехники, который также предлагает широкий ассортимент коробок установочных для розеток для гипсокартона. Коробки Schneider Electric отличаются высоким качеством материалов и изготовления, а также имеют различные варианты конструкции и размеров. Они обеспечивают безопасную и надежную установку розеток на поверхности гипсокартона.

4. Gira

Gira — немецкий производитель электротехники, который предлагает качественные коробки установочные для розеток для гипсокартона. Их коробки отличаются надежностью и простотой монтажа, а также имеют различные варианты дизайна и цветовых решений, чтобы соответствовать интерьеру помещения. Коробки Gira предлагают широкие возможности для индивидуальной настройки и комбинирования с другими элементами электроустановки.

5. AEG

AEG — еще один известный производитель коробок установочных для розеток для гипсокартона. Их коробки отличаются высоким качеством и надежностью, а также имеют различные варианты размеров и форм. Коробки AEG легко монтируются на поверхности гипсокартона и обеспечивают надежное крепление розеток и выключателей.

Выбор производителя коробок установочных для розеток для гипсокартона зависит от предпочтений и требований потребителя

При выборе следует обратить внимание на качество материалов и изготовления, варианты конструкции и размеров, а также наличие необходимых сертификатов и гарантии от производителя. Рекомендуется также учитывать отзывы других пользователей и специалистов в области электромонтажных работ для выбора оптимального варианта

Виды подрозетников

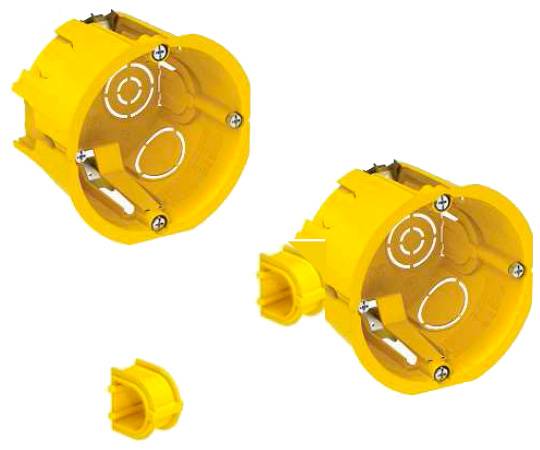

Большая часть подрозетников представляют собой цилиндрический корпус с боковыми фиксаторами из металла или пластика. Согласно европейским нормам стандартные размеры установочной коробки составляют 68 х 45 мм, где первая цифра обозначает диаметр, а вторая глубину коробки. В зависимости от компании производителя, они могут отличаться:

• цветом;
• толщиной пластика;
• резьбовым фиксатором (пластик либо металл).

Установочные коробки выпускают квадратной и овальной формы. В основном их используют, когда выполняют две функции, установочную и распределительную. Для оптимизации, удобства установки, подключения электроточек, утверждены евростандарты для подрозетников (68 х 45 мм). Основной материал, который используют для всех видов установочных коробок, самозатухающий пластик. Он соответствуют ПУЭ (правилам установки электроустановок), нормам пожарной безопасности. Цена таких изделий доступна, качественные показатели соответствуют стандартам, ГОСТам.

Совет. Прежде чем приобретать установочные коробки, определитесь с видом электропотребителей и фурнитуры к ней. В этом случае гарантировано подберете размеры всех составляющих, которые совпадут по техническим характеристикам, габаритам.

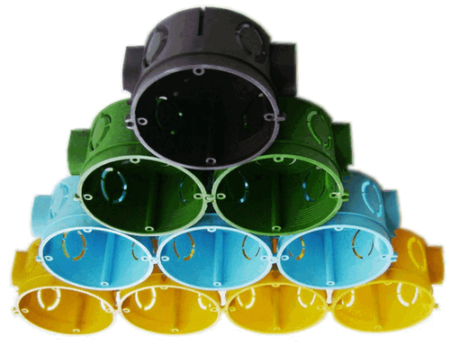

Одинарные, двойные, тройные и четверные коробки

По комплектации выпускают подрозетники для гипсокартона:

• одинарные;
• двойные, тройные, четверные, каналовые коробки, так называемые «батареи».

Между собой они скрепляются соединителями, которые покупают отдельно. На пластиковых коробках есть пазы, куда их вставляют. В отдельных случаях изготавливают металлические коробки, которые требуют заземления либо деревянные со специальной пропиткой против возгорания. Подобные изделия предназначены для узкоспециализированных целей, определенных условий.

Критерии выбора подрозетников

Чтобы из океана подрозетников, которые расположились на прилавках магазинов, выбрать именно ту модель, которая соответствует запросам, нужно знать его точный размер (диаметр и глубину), форму (круглую, квадратную, овальную) и назначение (для бетона, гипсокартона или пустотелого кирпича).

Если всё это известно, останется определиться лишь с производителем, выпускающим это электротехническое устройство. Естественно, отдавать предпочтение стоит торговым маркам, чья продукция известна и хорошо зарекомендовала себя.

Вот несколько примеров из наиболее известных моделей, которые успешно применяются на профессиональном уровне.

• Подрозетник СЗЕЗ — выпускается российским производителем. Прекрасно зарекомендовал себя в электромонтажных работах, отличается качественным пластиком, высокой степенью пожарной безопасности.
• Установочная электротехническая коробка HEGEL 68х60 мм. КУ 1205 — бренд отечественной компании, на российском рынке с 2006 года. Отличительной особенностью модели являются металлические зажимы.
• Подрозетник китайского производства «Dr.HD» (ID9288) – несмотря на не совсем лестные отзывы о товарах китайского производства, данная продукция отличается высоким уровнем качества. Коробка квадратной формы и вмещает в себе все положительные характеристики, присущие подрозетникам с такой формой.
• Коробка электротехническая 2332UJBS — продукт компании «ABB» (Швеция), изготовлена из высококачественного полипропилена. Торговая марка хорошо известна своим профессиональным электромонтажным оборудованием.
• Подрозетник GUSI ELEKTRIC 68 мм. Продукт отечественного производства, приятно отличается ценой. Качество соответствует мировым стандартам.

Монтаж установочной коробки, благодаря простоте её устройства, доступен каждому взрослому человеку. Процедура не требует специальных навыков или знаний. Единственное необходимое условие, если монтаж производится во время ремонтных работ, это полное отключение подачи электрического тока. Перед тем как приступить к работе необоходимо обесточить розетку и дополнительно проверить отсутствие напряжения при помощи индикатора.

Конструкция изделия

Установочная коробка для установки в гипсокартон имеет определенные отличия от более привычных нам изделий, которые используются для обычных стен.
Основные отличия заключаются в следующих параметрах:

• определенные установочные особенности конструкции. Установочная коробка в своей конструкции всегда имеет специальные усики, с помощью которых она и удерживается в гипсокартонных листах;
• материал изготовления. Изделие может быть изготовлено из металла или пластика, но это не является принципиальным;
• размер. Такая коробка может иметь самые разнообразные размеры.

По своей структуре, коробка под розетки для пустотелых стен внешне напоминает монтажный цилиндрический элементы. Он закрепляется в полости стен, благодаря чему в дальнейшем в ней можно спокойно разместить провода и все необходимые элементы электрической сети для правильного подключения розетки.

Строение коробки

Крепление данной конструкции в гипсокартон осуществляется с помощью специальных усиков. Они крепятся на шуруп. Вставляя в ранее проделанное отверстие, с помощью шурупа происходит фиксация изделия в полости стен, благодаря этим усикам коробка жестко закреплена в гипсокартоне и не выпадает из него.
Кроме этого, фиксировать устройство в листе можно с помощью штатных лапок, которые располагаются на выключателях или розетках. Но чаще всего конструкция устанавливается на свои распорные лапки.
Помимо этого установочная коробка имеет достаточно обширный диапазон разброса в плане размера. Сегодня на строительном рынке можно найти различные предложения.
Коробки отличаются по следующим критериям:

• диаметр;
• глубина;
• производитель;
• модель.

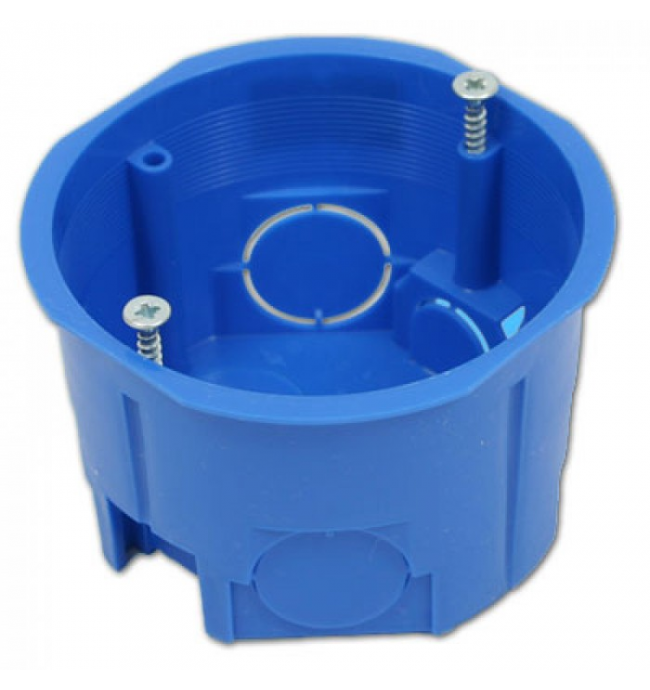

Коробка из пластмассы

В ходе выбора изделия, следует также обратить внимание на такой параметр, как материал. По технике безопасности существуют определенные требования к данным устройства, которые будут вмонтированы в гипсокартон

Коробка должна быть изготовлена из материалов, стойких к воздействию высоких температур, так как в них может произойти короткое замыкание. Лучше всего выбирать изделия, сделанные из самозатухающей пластмассы. Помимо этого основная часть конструкции может быть изготовлена из полипропилена или ударопрочного полистирола.

Как видим, выбирать установочную коробку под розетки для гипсокартонных стен, следует зная, что вам необходимо. Вы должны точно знать параметры изделия, чтобы приобрести то, что вам нужно.

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены.  В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

• Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
• Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
• Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
• Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

• Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
• Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

• Разбираем розетку, снимая с нее пластиковые декоративные части.
• Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
• Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

• Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
• Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

• Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
• Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

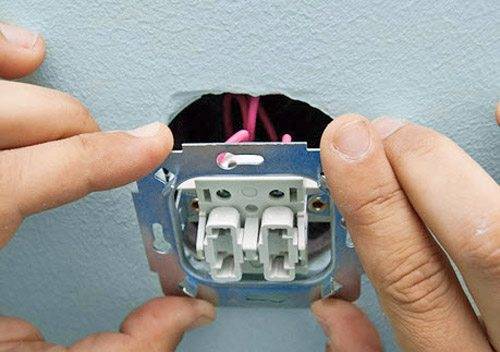

Установка выключателя

• К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
• На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!

Необходимые для работы материалы и инструменты

Перед началом работы подготовьте следующие инструменты и принадлежности:

• Дрель электрическая или шуруповерт
• Коронка для подрозетника под гипсокартон диаметром 68 мм (если в стене металлический профиль – понадобится коронка под металл)
• Фигурная отвертка
• Индикаторная отвертка
• Уровень (можно небольшой длины)
• Строительный маркер (обычный карандаш)
• Рулетка
• Канцелярский нож

1. Далее будет приведен пример как правильно вставить розетку в гипсокартон собственными силами.

Разметка стен под электрооборудование

Исходя из заранее составленной схемы по монтажу электропроводки определяются с местом установки розеток. По строительным нормам и правилам розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см. Рекомендуется также выключатели располагать примерно на 15-20 см в сторону от дверного проема.

Однако эти нормы не являются обязательными. Фото розетки в гипсокартоне предлагают возможные варианты их размещения в различных от вида назначения помещениях. Расположить розетки можно так, чтобы они максимально удобно могли эксплуатироваться.

Розетку под стиральную машину размещают на высоте не ниже 100 см от пола. Основной критерий – удобный подход к розетке, отсутствие длинных лежащих на полу и мешающих передвижению проводов или удлинителей.

Подготовка отверстия для подрозетника

Монтаж подрозетника для розетки начинается с высверливания в гипсокартоне проема. Отмеряется от пола требуемое расстояние и, применяя уровень, проводят горизонтальную и вертикальную линии.

Когда требуется установить блок розеток в гипсокартон, необходимо провести несколько вертикальных линий (по количеству розеток), причем расстояние между ними должно составлять строго 72 мм, т.к. это расстояние между центрами розеток.

Если оно будет меньше, розетки будут мешать друг другу, их невозможно будет аккуратно и ровненько друг к другу установить.

При покупке розеток следует знать, что не любой подрозетник подходит для установки в гипсокартон. Для этого необходим пластиковый стакан с двумя винтами для крепления в ГПК при помощи специальных лапок.

Монтаж подрозетников

Перед установкой подрозетника нужно через отверстие на его задней стенке протянуть питающий кабель Для крепления коробки используют два винта, которыми фиксируют стакан. Прижимные лапки при том прочно будут держать подрозетник в отверстии.

Если необходимо установить несколько розеток применяют соединение шлейфом. Для исключения перегрева подключение проводят через сизы. Для правильной установки подрозетника применяем уровень.

При монтаже нескольких розеток используются специальные стаканы из пластика, которые можно легко соединить между собой, а затем установить, прижав специальными лапками по бокам. Аналогично выполняется установка для выключателей.

Электромонтажные работы

Перед выполнением монтажа необходимо обесточить проводку — отключить напряжение на входном щитке и проверить отсутствие напряжения в проводах при помощи индикаторной отвертки. Далее приводятся этапы установки розеток в гипсокартон.

Перед монтажом разбирают розетку и снимают все пластмассовые детали.

Затем зачищают провода примерно на 1 см и присоединяют их к металлическому основанию розетки. Длина выступающего провода не должна быть короче 10 см, лучше, если они будут длиннее.

К каждой из клемм (маркировка указана на обратной стороне основания) соответственно подсоединяются провода: N – нулевой провод – синего цвета, L – фаза – коричневого цвета, PE – заземление – желто-зеленого цвета. Нужно прочно скрепить провода с клеммами с помощью винтов во избежание их соскальзывания и короткого замыкания.

Розеточный механизм закрепляется с помощью крепежных винтов к подрозетнику. Уровнем проверяется параллельность прикрепления к стенке.

Таким же образом производится электромонтаж выключателей. При этом должно быть правильно выполнено присоединение проводов к клеммам выключателя. Иногда на них указывается только место подключения нулевого провода.

Подробную инструкцию для установки розетки в гипсокартоне можно найти в интернете.

Установка блока подрозетников

Бывают ситуации, когда необходим монтаж сразу нескольких розеток и выключателей в линию, тогда монтируется блок, который состоит из двух или нескольких подрозетников. Данное положение является удобным, если подключаются несколько электроприборов.

Подобные блоки зачастую появляются на кухне, где подобная бытовая техника как холодильник, подключается к электрической сети непрерывно, в результате чего один разъем будет все время занят. В процессе монтажа розетки на кухне место сверху столешницы станет наиболее оправданным в этих целях.

Тогда обычных размеров провода электрического чайника, микроволновой печи либо миксера, вполне хватит, чтобы удобно подключить электроприбор. Процесс установки начинают с разметки потенциального места размещения блока подрозетников.

Электрокабель, когда осуществляется организация блока розеток, подводят лишь в одном месте, затем делается сквозное размещение электрокабеля между двумя подрозетниками. Нишу в стенке в процессе работ делают с такими габаритами, чтобы смежные устройства беспрепятственно помещались в месте монтажа и, одновременно, были в полной мере плотно погруженными в пустоты стены.

Во всех подрозетниках нужно выдавить надрезанные пазы напротив с обеих сторон, не считая последнего устройства. При помощи раствора из гипса или бетона блок фиксируют в стенке. Когда, в момент фиксации, часть раствора проникла вглубь подрозетника, то убрать раствор станет значительно легче, когда тот затвердеет.

Нишу в стенке в процессе работ делают с такими габаритами, чтобы смежные устройства беспрепятственно помещались в месте монтажа и, одновременно, были в полной мере плотно погруженными в пустоты стены

Правила установки изделий

Установку производят по разметке. Для ее нанесения пользуются рулеткой. С ее участием отмеряют расстояния для будущего места, куда будет выполняться установка розеток в гипсокартон. По центру области установки проставляют крестик.

Разработаны определенные нормативы монтажа, которыми можно руководствоваться в работе:

• высота монтажа розетки от пола — 30 см до центра отверстия;
• эта же разметка в ванной комнате — 1м над стиральной машинкой;
• над столешницей кухонного стола высота установки равна 1 м 20 см;
• расстояние от пола до центра отверстия при установке включателя — 90 см, от торца дверного косяка — 18 см.

Этим нормативам можно следовать, а можно и не следовать. Могут быть предусмотрены и собственные размеры, удобные для конкретной ситуации.

После нанесения на гипсокартонную обшивку разметки приступают к выполнению отверстия, в которое потом можно будет закрепить подрозетник.

Отверстие выполняют, следуя одному из приемов:

1. Отверстие целиком вырезают ножом;
2. По границе окружности работают сверлом, а после по прорези выбирают материал ножом.

С помощью данных способов создается отверстие с не самым совершенным видом, а неровность его краев намного отягощает монтажный процесс. При этом с гипсокартоном работать, прилагая чрезмерные усилия, не допустимо, так как материал достаточно хрупок, легко идет на разлом. В связи с чем достаточно распространенной рекомендацией является применение для подобных работ специальной коронки по дереву (d – 6,7 см).

Данную насадку также привлекают для создания отверстий округлых проемов под точечные светильники. Для работы коронку надевают на шуруповерт либо дрель. После приведения электрического инструмента в рабочее состояние коронку подносят к стене и, надавливая на нее, врезаются в стену.

Подрозетники и их предназначение

Не многим известно, что представляет собой подрозетник и для чего нужен. Этот вопрос может возникнуть лишь при необходимости ремонта со сменой проводки. Но решение проблемы обычно зависит от опытных строителей. Небольшой ремонт со сменой установочных коробок под розетки вполне можно провести и самостоятельно.

И не всем бывает понятно, почему нельзя просто поместить розетку непосредственно в стенку без коробки. В первую очередь, это нужно, чтобы комплекс розетки был собран качественно и отлично работал.

К другим предназначениям подрозетников относят:

1. Гарантия крепкой фиксации механизмов розеток, выключателей и подобных устройств. Функцию крепежа обычно выполняют винты подрозетника или распорные лапки устанавливаемых устройств.
2. Выступает дополнительным диэлектрическим изолятором между розеткой (выключателем) и стеной помещения.
3. Выполнение функции распред. коробки при осуществлении монтажа электропроводки без нее.
4. Осуществление дополнительной защиты от случайного возгорания.

Чтобы монтажная коробка под розетки и выключатели соответствовала перечисленным функциям, следует ответственно подойти к выбору. На будущее это послужит залогом бесперебойной работы устройств и электрической сети.

Выбор коробки для розеток и выключателей

Чтобы произвести правильный подбор монтажной коробки (ее еще иногда называют подрозетником), необходимо точно знать:

• Материал, из которого изготовлена стена.
• Размер и форму отверстия под розетку или выключатель.
• Количество устанавливаемых розеток или выключателей.

Только после того как будет собрана вся необходимая информация, можно смело отправляться за приобретением новой коробки в ближайший магазин стройматериалов.
Для бетонных, деревянных и гипсокартонных стен приобретаются разные изделия. Деревянные дома, является наиболее пожароопасными объектами, поэтому в таких зданиях применяются только металлические коробки.
Надёжно закрепить пластмассовую деталь в гипсокартонной перегородке, можно только в то случае, если изделие имеет дополнительный элемент крепежа. Специальные «лапки», которые выдвигаются с обратной стороны листового материла, будут надёжно удерживать коробку внутри гипсокартонной стены.

Подрозетники для бетонных стен имеют самую простую конструкцию, бетон не является горючим материалом, поэтому при осуществлении монтажных работ применяются изделия из пластика.

Если осуществляется замена детали, то её размер имеет значение. В этом случае необходимо подобрать изделие равное по размеру ранее установленному подрозетнику. Если осуществляется замена круглой коробки, то на её место устанавливается аналогичная конструкция, если квадратная — то соответственно подрозетник должен быть такой же геометрической формы.

При установке нескольких элементов электроарматуры в ряд, намного удобнее использовать спаренные коробочные конструкции.

В некоторых случаях, возможна установка до пяти и более элементов электроарматуры в ряду, но наиболее часто используются модели с 2 и 3 соединёнными в ряд коробками.

Обзор производителей

Современный рынок строительных и отделочных материалов пестрит разнообразием, но к выбору необходимо подходить со всей ответственностью. Дело в том, что применение некачественного товара повлечет за собой неприятные последствия.

Наибольшей востребованностью пользуются изготовители:

1. Gusi Electric. Отечественная марка, продукция которой отличается приемлемым качеством и доступной ценой. Элементы изготавливаются из пропилена и являются достаточно надежными.
2. Hegel. Чаще всего встречаются варианты с металлическими фиксирующими скобами. Цена коробки для установки розетки не слишком высока при соответствии предъявляемым требованиям.
3. Ruvinil. Российский производитель единичных подрозетников и блоков. Фурнитура обеспечивает быстрый и легкий монтаж.
4. АВВ. Европейский изготовитель, выпускающий продукцию самого высокого качества. Это отражается на стоимости: она гораздо выше, чем у отечественных марок.
5. Legrand. Французская фирма, не уступающая предыдущей.

Все известные бренды отличаются высоким качеством, но при выборе товара лучше отдать предпочтение отечественным производителям, потому как такие подрозетники соответствуют нашим ГОСТам

Существуют и другие серьезные производители, но также на рынке присутствует большое количество низкосортных изделий.

Подготовка продрозетника к установке в гипсокартон, подбор коронки

Для монтажа установочной коробки в стену, сделанную из гипсокартона, нужно провести ряд подготовительных действий.

Провести разметку стены и отметить на ней точки, где будут располагаться розетки и переключатели освещения. Для этого нужен карандаш (или маркер) и измерительная рулетка.

Строгих стандартов, ограничивающих местоположение нет, поэтому каждый застройщик вправе самостоятельно выбрать место.

Как показала практика, располагать розетки электропитания слишком близко к полу может быть чревато коротким замыканием (например, в случае утечки воды из системы отопления). Поэтому, принято устанавливать их на расстоянии 20–30 см. от пола, с таким расчетом, чтобы не приходилось садиться на пол для включения в них домашних электроприборов. Удобной считается та розетка, до которой легко достать, наклонившись.

Исключением из этого правила можно считать розетки подключения компьютерной и телевизионной сетей. Зачастую они монтируются в последнюю очередь и кабеля прокладывают в уже собранные плинтуса пола. Внутри плинтуса имеется полость, предназначенная для протяжки дополнительных сетевых линий. Тогда плинтус разрезается и в него монтируется розетка со специальными разъёмами. Это допускается, поскольку этот вид кабелей пропускает через себя так называемые «слабые токи» и короткие замыкания ему не страшны.

Установка подрозетника на плинтусе для разводки телевизионной и компьютерной сети

На кухонном «фартуке», розетки поднимают на 15–20 см. над уровнем рабочего стола.

Расположение розеток на кухне

Выключатели освещения располагают, как правило, на высоте 90 или 150 см. от пола и 15–20 см. от края дверной рамы.

Выполняя разметку, рекомендуется пользоваться строительным уровнем или лазером, особенно если в один ряд расположены несколько розеток.

Строительный уровень позволяет точно определить расположение розеток

Для установки блоков из ряда выключателей или розеток, нужно отметить центры будущих окружностей на расстоянии 71 мм.

Видео: установка подрозетника в стену из ГКЛ.

Подрозетники нужно привести в рабочее состояние, отрегулировав местоположение зажимного устройства. Если стена состоит из 2 слоёв гипсокартона, значит, расстояние между ободом подрозетника и лапкой должно быть более 2,5 см. В противном случае коробку установить не удастся. Расстояние легко регулируется раскручиванием винта фиксатора. Поэтому, в начале работы лучше всего отвести зажимные лапки на максимальное расстояние от верхнего обода.

По бокам и на дне каждой установочной коробки расположены перфорированные отверстия, пластик на которых нужно выломать исходя из планируемого подключения. Теоретически, в каждое отверстие должен протягиваться один кабель, но на практике монтажник решает самостоятельно, сколько отверстий ему нужно для соединения.

Кроме того, перед началом работы нужно соединить подрозетники в «батареи», если таковые запланированы. Это делается при помощи соединителей из пластика, которые крепятся в боковые проушины коробки (прямоугольной формы). В магазинах соединители продаются отдельно и не входят в комплект с подрозетниками, поэтому ими надо запастись заблаговременно.

Закрепляются при помощи пластмассовых защёлок

Для высверливания отверстий под установочную коробку, понадобится коронка диаметром 68 мм. и шуруповёрт или дрель (перфоратор). Если таковых не имеется, отверстие можно аккуратно вырезать строительным ножом, предварительно начертив окружность в запланированном месте. Но так как от формы отверстия зависит надёжность крепления, лучше всё-таки применить коронку для дерева.

Размер коронки для установки подрозетника в гипсокартоне 68 мм

Нельзя также вырезать отверстие ножом, если стена расположена в санузле или на кухне и обложена кафелем. В таких случаях применяют коронку с алмазной режущей кромкой (по бетону).

На что обращать внимание при покупке

Чтобы выбрать подрозетник, учитываются следующие факторы:

• Материал. Ввиду того что технология крепления предполагает встроенную установку, продукция не должна плавиться или воспламеняться при нагреве. Электрическая проводка предрасположена к возникновению огня, особенно в местах соединения, поэтому лучше отдавать предпочтение не дешевым пластиковым деталям, а продукции из пропилена или других негорючих материалов.
• Правильность формы. Некачественные изделия могут иметь перекосы и смещения стенок, что не позволяет правильно вставить розетку в коробку.
• Движение винтов. Чтобы надежно прикрепить установочный модуль к гипсокартону, саморезы должны хорошо притягивать лапки, не допуская скольжения или прокручивания.
• Наличие быстроснимаемых заглушек. Готовое отверстие под кабель избавляет от необходимости формировать его самостоятельно.
• Соотношение размеров коробки и подрозетника. Чтобы поставить все части без сложной подгонки, лучше отдавать предпочтение одному производителю.
• Возможность использования соединителя. Эта деталь позволяет быстро получить двойной или тройной блок при помощи стыковки одноместных коробок.

Среди всего разнообразия подрозетников для гипсокартона наиболее функциональными считаются круглые модели, так как большинство из них имеют специальные соединители, позволяющие набирать блоки с неограниченными размерами

Качественная продукция должна иметь необходимые сертификаты безопасности и соответствия.

Техника безопасности при работе с электрическим током

Первое, что в должны знать, начиная любые электромонтажные работы, даже такие простые, как установка розетки в стену из гипсокартона – это техника безопасности.

Электрический ток, который подается в наши электросети, достаточно опасный для человека. Для бытовых нужд подается ток силой 0,2 А и напряжением около 220 В. Правила техники безопасности помогут вам не ощутить на себе действие электротока.

На самом деле их немного:

1. Никогда не начинайте электромонтажные работы, пока не убедитесь, что сеть обесточена.
2. Используйте инструмент с заизолированными рукоятками (пластиковые, резиновые, деревянные). Если такого нет, обмотайте рукоятку имеющегося изолентой в несколько слоев.
3. Имейте при себе индикаторную отвертку. Прежде чем лезть в розетку, проверьте ее на наличие напряжения индикатором.
4. Не используйте сломанные, отремонтированные, перепаянные розетки и их части. Материалы должны быть новые и надлежащего качества.
5. Правильно подбирайте сечение провода.

Если следовать этим элементарным правилам, работать будет безопасно.

Способы монтажа установочных коробок

Монтаж коробки может производиться двумя различными способами. Выбор конкретного способа зависит от способа типа электропроводки.

1. Скрытый монтаж. Для реализации такого метода используются, как правило, модели круглой формы диаметром 60 см. Изделия данного типа идеально подходят в данных условиях, благодаря тому, что их диаметр прекрасно соответствует типовым размерным стандартам подрозетников и выключателей. Для просверливания отверстий используется инструмент с коронкой такого же диаметра. Процесс начинается с разметки стены. На высоте 20 см от пола делается отметка оси, затем прорезается отверстие, края которого шлифуются. Укрепляется установочная коробка, и через отверстие протягиваются провода.
2. Наружная проводка. Электропроводка такого типа укладывается на расстоянии 10-20 см от поверхности потолка. Накладной короб крепится на два или четыре отверстия, куда вставляются дюбели. Фиксация производится шурупами или саморезами.

Возможен монтаж электропроводки без распредкоробки. В этом случае к каждому электроприбору должен подводиться отдельный провод. Безопасность такой системы обеспечивает специальный щит. При выборе данного способа укладки затрачивается больше времени. Он требует специальной подготовки и использования профессиональных инструментов.

Итак, установочная коробка, применяемая на гипсокартонном покрытии, должна выбираться, исходя из конкретных условий ее установки. Конструкция этого изделия должна обеспечивать его надежное крепление и безопасное использование.

Нажмите, на одну из кнопок, чтобы мы могли узнать понравилась вам статья или нет.

Мне нравитсяНе нравится

Советы и рекомендации

Целесообразно руководствоваться следующими правилами:

• Все расчеты необходимо сделать заранее. Составляемая схема должна содержать подробный чертеж обрешетки и расположения проводки.
• Если приобретаются дешевые подрозетники, то их берут с запасом. Учитывается, что лицевая сторона должна лежать на плоскости без зазоров.
• Глубокий короб обеспечит более удобное размещение кабеля.
• Преимущество собираемого блока заключается в возможности быстрого наращивания.
• После установки модулей выполняется финишная отделка.

Хотя технология работ не отличается сложностью, она предполагает аккуратность и точность.

Пример установки в гипсокартон

Гипсокартон для стен обычно стандартной толщины – 12,5 мм. Как раз на одном таком фрагменте я могу показать, как это работает, чтобы показать в чём именно его плюс.

Берем наш с вами подрозетник для гипсокартона, зажимаем усики руками и вставляем.

Вот так всё выглядит с обратной стороны. Это усики еще не зажаты.

Теперь производим простую манипуляцию – закручиваем винт шуруповертом (или дедушкиной отверткой, как Вам удобнее), и усик сам движется и (прижимается) до упора.

Видим, как с обратной стороны подрозетник сам себя прикрутил вот таким вот образом. И сам себя прижимает вот этими самыми усиками. «Сидит» очень хорошо, очень плотно и никуда он отсюда не денется.

Как это выглядит с лицевой стороны: два винта держат усики, а еще два винта остались для крепления розетки.
