Укрепляем трубопровод: ставим утеплитель труб

Причины, сдерживающие распространение технологии

Специалисты АО «НИИСТ» (до 2015 г. – ВНИИСТ) занимаются исследованиями в области технологии ППУ с 1986 г.: анализом рынка, оценкой качества, доработкой рецептур, технологическим проектированием, созданием новых конструкций, оценкой соответствия, разработкой технических условий (ТУ), нормативно-технической документации (НТД), государственных стандартов (ГОСТ) и т.д. Многолетний опыт, наработанный в данной сфере, позволяет нам сделать выводы относительно данной технологии и обозначить причины, сдерживающие её распространение на территории России.

В постсоветское время замена стандартных утеплителей, таких, как минеральная вата и пенополимерминеральная (ППМ) (армопенобетон) изоляция на технологию ППУ заводского нанесения стала настоящим прорывом и «спасением» отечественного теплоснабжения. Наш институт активно поддерживал внедрение данной технологии и стал соавтором ГОСТ 30732 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке. Технические условия». Кроме того, эксперты АО «НИИСТ» способствовали популяризации технологии в нефтегазовом сегменте: во многом благодаря нашим стараниям сегодня для тепловой изоляции нефтепроводов применяется преимущественно ППУ заводского нанесения как наиболее современное технологичное решение.

Первой причиной, сдерживающей распространение технологии ППУ заводского нанесения на рынке тепловых сетей России, является преобладание рыночных интересов предприятий над обоснованием качества технологии. В погоне за объёмами продаж игроки рынка ППУ заводского нанесения используют мнимые преимущества технологии. Очевидно, что стремление менеджеров приукрасить технологию и скрыть её недостатки с последующим вскрытием маркетингового обмана отрицательно сказывается на её популярности.

Когда внедрение технологии ППУ заводского нанесения только начиналось, заводы активно развивали данное направление. Но сегодня технология, по сути, стоит на месте, а её нововведения носят лишь декларативный характер. После создания рынка ППУ игроки занялись не его развитием, а «внутрисегментным каннибализмом» за право занимать лидирующее положение в отрасли. Прекратилось и проведение исследовательских работ: последние фундаментальные исследования в области ППУ заводского нанесения с целью развития рынка либо популяризации данной технологии относятся к 90-м годам прошлого века, а в последующие годы нам ничего не известно об их проведении.

Вторая причина низкой скорости внедрения ППУ заводского нанесения заключается в снижении качества продукции, что напрямую можно связать со стремлением руководства заводов сэкономить на производстве ППУ (рис. 1).

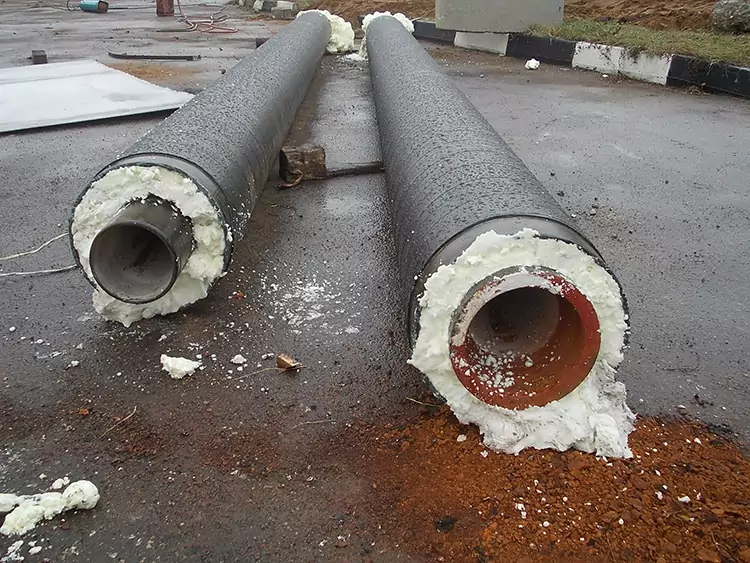

Рисунок 1. Внешний вид труб с ППУ заводского нанесения с нарушением условий хранения(г. Губкинский, 2012 г.)

Третья причина, сдерживающая применение ППУ заводского нанесения в тепловых сетях, связана с проблемами стандартизации и низким качеством сводов правил (СП). Отсутствие постоянного развития и обоснований преимуществ технологии снижает эффективность её включения в стандартизацию. Исследований, подтверждающих преимущества технологии заводского нанесения ППУ, очень мало, а тех, которые позволяли бы популяризировать её через СП, просто нет. «ВНИПИэнергопром» – отраслевой институт, занимавшийся проблемами применения ППУ-теплоизоляции в системах централизованного теплоснабжения, на сегодня практически полностью прекратил своё существование, а направление стандартизации в общегражданском секторе было отдано в сегмент строительной тепловой изоляции, где квалификация специалистов недостаточна для разработки НТД по технической тепловой изоляции, включая ППУ. Если научные центры по тепловой изоляции в России ещё сохранились хотя бы формально, то научные школы и кадры, к сожалению, практически утеряны.

Четвёртая причина, сдерживающая распространение технологии ППУ заводского нанесения, связана с ущербом, причиняемым ей компаниями, которые специализируются на напылении ППУ и производстве PIR-панелей и т.д. В погоне за лёгкой выручкой маркетологи этих молодых сегментов рынка нередко манипулируют с терминологией, приводят некорректные показатели старения и горючести изделий, а, порой, и откровенно лгут – например, заявляют о теплопроводности изделий до 0,018 Вт/(м·К) (вместо реального показателя 0,035-0,05 Вт/(м·К). Такие действия вызывают недовольство экспертного сообщества и потребителей, что, в свою очередь, усугубляет негативное впечатление о сегменте ППУ-материаловв целом.

Как утеплить трубу от скважины к дому своими руками

Если водопроводом пользоваться только летом, то тратить средства и силы на утепление не следует. Однако если водопровод на даче планируется использовать и зимой, то следует учитывать, что глубина промерзания может достигать двух метров

Поэтому важно знать, как утеплить водопровод в земле и над землей, а также учитывать требования предъявляемые к утеплителю

Как утеплить трубу от скважины до дома в земле

Фото. Утепление труб вспененным полиэтиленом

Что касается непосредственно утепления водопровода от скважины на даче, то рекомендуется уложить ниже глубины промерзания грунта. Под любым утеплителем вода рано или поздно замерзнет, особенно если водопровод расположен над землей. Утеплитель не греет, а только поддерживает положительную температуру в трубе. Чем глубже вы закопаете коммуникации при прокладке, тем будет лучше.

Трубы обертываются теплоизоляцией, которая закрепляется пластиковыми хомутами. После этого необходимо сделать гидроизоляцию труб. Если водопровод проходит в грунте, то использовать стекловату не рекомендуется. Можно уложить водопроводную трубу во вторую трубу большего диаметра, а между ними поместить любой влагостойкий утеплитель – это самый недорогой способ.

Как утеплить трубу от скважины до дома над землей

Фото. Скорлупа для труб из ППУ для утепления

Пенополистирольные скорлупы пользуются большой популярностью для утепления водопроводных труб. Данный утеплитель можно использовать в грунте и над землей, так как он не боится влаги. Греющий кабель – современное решение, которое позволяет при его использовании не только греть, но и размораживать трубы. Самостоятельно утеплить трубы над землей обогревающим кабелем по силам каждому.

Вспененный полиэтилен – это самый недорогой утеплитель для водопроводных труб, при этом с монтажом справится каждый. Материал легко гнется, имеет прорезь для трубы и стоек к высокой влажности. Использовать трубки из вспененного полиэтилена, как и скорлупу из экструдированного пенополистирола или пенополиуретана можно в грунте и над землей. После монтажа на трубе, материал следует закрепить хомутами.

Теплоизоляция для труб: как сделать выбор

Выбор утеплителя зависит от трёх основных факторов: места расположения трубопровода, особенностей монтажа и стоимости. В принципе, любой из перечисленных выше утеплителей несложно установить своими руками.

Для сохранения труб от перегрева снаружи используют фольгированные утеплители. По стоимости материала самой дорогой будет минеральная вата, а самым дешёвым – вспененный полиэтилен.

В случае, когда обернуть трубы теплоизолятором не получается из-за их сложной структуры или расположения – логично использовать термокраску.

Для отопительной системы

Для системы отопления следует использовать теплоизоляционные материалы, которые можно эксплуатировать в контакте с высокотемпературными объектами. К таким можно отнести минеральную вату, пеноплекс и пенополиуретан.

Тёплые трубы отопления привлекают домашних паразитов, грызунов. Они могут повредить теплоизоляцию, так что следует заранее продумать её защитуФОТО: trubarus.ru

Для водопровода

Для утепления водопровода важны два условия: максимальное сохранение тепла и защита от коррозии. Больше всего для этого подходит пенополиуретан, который наносится в жидком состоянии, и теплоизолирующая краска. Оба этих варианта исключают образование конденсата и предохраняют трубы от ржавчины.

Для канализации

Канализационные трубы с недостаточным уклоном или проходящие менее чем в полуметре от поверхности грунта обязательно нужно утеплять. Для этого потребуются материалы, не впитывающие влагу и устойчивые к механическому воздействию.

Отлично подойдёт для таких целей вспененный полиэтилен и пеноизолФОТО: tehnopena.ru

Теплоизоляция ППУ скорлупами

Теплоизоляция скорлупами производится путем заливки в пресс-форму ППУ, которые в дальнейшем монтируют на трубопроводы с использованием хомутов из проволоки или лент, либо клеевых составов.

Плюсы и минусы способов

Слой теплоизоляции, полученный способом «скорлуп» по эксплутационным характеристикам идентичен пенополиуретанам, который получен посредством напыления. Если не брать в учет время на изготовление скорлуп, то производительность труда во многом превышает производительность работ методом напыления.

Стойкость к внешнему воздействию;
Значительная химическая стойкость;
Стойкость к высоким температурам и огню;
Неоднократность использования;
Экологическая безопасность;
Простой монтаж и дешевые затраты на ремонт и эксплуатацию трубопроводов

Траты на организацию участка в производственном цеху и большие габариты;
Дополнительное внимание к антикоррозионной защите трубопровода по причине того, что в пространстве между трубой и слоем изоляции накапливается конденсат, который не отводится и усиливают коррозионные разрушения.

Греющий кабель для водопровода ↑

Использование готовой утепленной трубы, конечно, наиболее простой способ, как утеплить трубу. Но такой материал отличается очень высокой стоимостью, если сравнить отдельно цены на трубу и утеплитель.

Смонтировать и подключить греющий кабель можно самостоятельно

Защитить трубу от промерзания можно, используя греющий кабель. Он обладает главным достоинством – саморегулирующей функцией. При понижении температуры, он нагревается, нагревая и поверхность, к которой закреплен. Монтаж кабеля не занимает много времени или сил. Но его требуется правильно подключить, для этого используют реле, термодатчик и другие устройства позволяющие кабелю работать эффективно и не затрачивать много электроэнергии. Обязательным условием считается его монтаж на поверхности трубы от скважины до дома, и укрепление изоляционного слоя, который будет выполнять защитную функцию от возможного повреждения. Некоторые специалисты рекомендуют продевать кабель во внутрь трубы, а не крепить на поверхности. Объясняют они это невозможностью проведения ремонта или замены. Тогда как изнутри трубы его можно просто вытащить и вместо него продеть новый.

Производители и цены

Лучшими производителями пенополиуретана специалисты называют компании:

BASF Polyurethanes GmbH. Немецкая компания «BASF Polyurethanes GmbH» является лидером в области производства полиуретанов. В линейке продукции и ППУ. В России совместно с ОАО «Нижнекамскнефтехим» создали предприятие «Эластокам» по выпуску компонентов для ППУ.

Yantai Wanhua Polyurethanes Co., Ltd. Китайский производитель с высококачественной линейкой пенополиуретанов.

SYNTHESIA INTERNACIONAL S.L.U. Испанское химическое предприятие SYNTHESIA INTERNACIONAL S.L.U. выпускает пенополиуретан с 2008 года. Продукция нашла своего покупателя во многих странах мира, в том числе и в России.

Цена у всех производителей около 650$ за 1 м3.

Выбор материала для закрепления

Правильный выбор материала для закрепления теплоизоляции на трубе играет важную роль в эффективности изоляции и долговечности системы.

При выборе материала для закрепления следует учитывать следующие рекомендации:

1. Прочность и надежность: Материал должен быть достаточно прочным и надежным для предотвращения отрыва и смещения изоляции со временем. Надежное крепление обеспечит сохранение теплоизоляции в течение длительного срока эксплуатации.
2. Устойчивость к воздействию окружающей среды: Материал должен быть устойчивым к воздействию внешних факторов, таких как ультрафиолетовое излучение, химические вещества и влага. Это поможет поддерживать качество изоляции и защитить трубу от повреждений.
3. Удобство монтажа: Материал должен быть легким в монтаже, чтобы облегчить процесс установки. Это позволит сэкономить время и усилия при закреплении теплоизоляции.
4. Стоимость: Стоимость материала также является важным фактором при выборе. Желательно выбрать материал, который соотносится с бюджетом и имеет оптимальное соотношение цена-качество.
5. Совместимость: Материал для закрепления должен быть совместим с используемой теплоизоляцией и трубой. Взаимодействие материалов не должно вызывать коррозию, разрушение или ухудшение свойств изоляции.

Использование подходящего материала для закрепления теплоизоляции поможет достичь максимальной эффективности изоляции и увеличить срок ее службы.

Материалы и цены утепления стен из блоков за м2

Инженеры ГК “Техмашстрой” рассчитают по Вашей заявке стоимость теплоизоляции стен из газобетонных и пенобетонных блоков напыляемым ППУ, которая зависит от сложности и вида работ, типа поверхности, на которую требуется провести изоляцию.

Наименование работ	Толщина изоляции, мм	Стоимость за 1 м2, руб с НДС
Напыление пенополиуретана, плотность в ядре 8-12кг/м3, открытая ячейка. (материал Эластоспрей 1601/15, BASF)	50	450
100	650
150	900
200	1200
Напыление пенополиуретана, плотность в ядре 30-35 кг/м3, закрытая ячейка. (материал Эластоспрей 1622/39, BASF)	30	570
50	950
80	договорная
100	договорная
Работы по заливке пенополиуретана в полость, открытая ячейка плотность 8-12 кг/м3. (материал Эластопор Н2401/100, BASF)	от 9500 руб/м3
Работы по заливке пенополиуретана в полость, закрытая ячейка плотность 40 кг/м3. (материал Эластопор Н1701/20, BASF)	От 16000 руб/м3

Преимущества и недостатки утепления труб минеральной ватой

Она популярна благодаря следующим качествам:

1. Изделие обладает низким уровнем теплопроводности.
2. Образцы не содержат вредных для человека примесей, т.к. изготавливается из природного материала.
3. Изоляция труб минватой смещает точку росы от поверхности, что позволяет избежать преждевременной коррозии металла.
4. После укладки утеплителя снижается шум и уменьшается вибрация конструкции. Такие качества важны для систем кондиционирования зданий.
5. Изделие предотвращает замерзание теплоносителя и последующее разрушение коммуникаций.
6. Это долговечный материал, срок службы которого превышает 50 лет. Его эксплуатационные качества не меняются на всем протяжении эксплуатации.
7. Утепление минватой не требует специальных знаний, работа выполняется быстро.
8. Трубопроводы хорошо защищены от механического воздействия. Волокна изолятора тесно переплетены, что позволяет выдерживать большие нагрузки.
9. Минвата не усаживается. Ее можно использовать повторно.
10. Она предотвращает случайные ожоги от горячих отопительных систем.
11. Материал не поддается гниению, хорошо противостоит грибку и плесени.
12. Не разрушается под действием агрессивных сред, например, цемента.
13. Изделие не горит, имеет низкую способность к возгоранию.
14. Стоимость волокнистых утеплителей гораздо ниже других изделий аналогичного назначения.

Изолятор имеет недостатки, которые влияют на его применяемость:

• Материал может нанести вред организму человека, особенно это касается стекловаты. Волокна вызывают сильное жжение, поэтому закрывайте органы дыхания, кожу и глаза средствами индивидуальной защиты. Работайте в одежде из плотной ткани, которая при сильном загрязнении выбрасывается — загрязненная стеклотканью роба стирке не подлежит.
• Минеральная вата состоит из волокон, пустоты между ними быстро заполняются водой, что приводит к потере теплоизолирующих свойств. Если утеплитель впитает 2% воды от общей массы изделия, его эффективность уменьшится на 50%. Чтобы не испортить защитное покрытие, готовую оболочку необходимо тщательно гидроизолировать.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники

При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Шаг 6: Отделка и фиксация теплоизоляции

После того, как вы установили энергофлекс теплоизоляцию на трубопроводы, необходимо выполнить отделку и фиксацию, чтобы убедиться, что изоляция надежно закреплена и готова к эксплуатации.

1. Обрезка изоляции:

• В процессе установки теплоизоляции вы, скорее всего, оставили избытки материала. Теперь необходимо аккуратно обрезать эти избытки, используя острые ножницы или нож.
• Убедитесь, что отрезанный край изоляции плотно прилегает к поверхности и не оставляет щелей.

2. Проверка качества:

• После окончательной отделки визуально проверьте качество монтажа.
• Убедитесь, что изоляция равномерно прилегает к поверхности трубопроводов и не имеет смещений.

3. Фиксация изоляции:

• Чтобы обеспечить надежную фиксацию изоляции, используйте специальные крепежные элементы, например, саморезы, скобы или клеевые ленты, предназначенные для теплоизоляции.
• Закрепите изоляцию в нескольких местах на трубопроводе, чтобы предотвратить ее смещение или отслоение в процессе эксплуатации.

4. Защита монтажных мест:

• Если у вас есть монтажные места, где трубопроводы пересекаются или встречаются с другими элементами системы, убедитесь, что такие места также защищены теплоизоляцией.
• Постарайтесь минимизировать возможности проникновения холода или тепла через эти места, используя специальные элементы для эффективной изоляции.

5. Оформление документации:

• Не забудьте корректно оформить документацию о монтаже теплоизоляции.
• Включите в нее все необходимые сведения, например, марки и типы используемых материалов, размеры изоляции, дату установки и другую информацию, которая может понадобиться для последующего обслуживания системы.

6. Повторная проверка качества:

• После завершения всех работ повторно проверьте качество монтажа теплоизоляции.
• Убедитесь, что все элементы хорошо закреплены и не вызывают опасений относительно их надежности и долговечности.

Следуя этим шагам по отделке и фиксации теплоизоляции, вы гарантируете ее эффективную работу и продлите срок службы трубопроводов и системы в целом.

Виды материалов для теплоизоляции труб отопления

Технические решения изоляции труб различаются конструктивно, материалами и характеристиками.

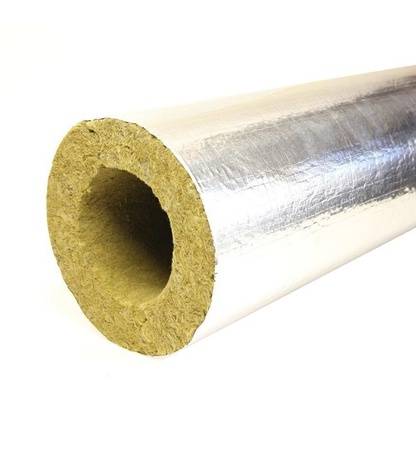

Минеральная вата

Техническая изоляция из каменной ваты базальтовых пород для утепления высокотемпературных трубопроводов выпускается в навивных цилиндрах, плитах и матах, в том числе с односторонним фольгированием. Она химически инертна, биостойка, негорюча, имеет теплопроводность порядка 0,04 Вт/м*К и плотность 100-150 кг/м3.

Пенопласт и пенополистирол

Теплоизоляционные материалы из экструзионного пенополистирола и пенопласта изготавливают в виде плит, сегментов в форме полуцилиндров. Они используются для защиты внутридомовых теплопроводов, сборки закрытого или П-образного короба при прокладке трубопровода в грунте.

Изоляция имеет плотность 35-40 кг/м3, коэффициент теплопроводности около 0,035-0,04 Вт/м*К и низкое водопоглощение, не подвержена гниению, удобна в монтаже. К минусам можно отнести горючесть, узкий диапазон рабочих температур от -600 до +750С. Трубы необходимо обрабатывать антикоррозийным составом перед монтажом в грунте, при открытой прокладке нужно защищать утеплитель от УФ-лучей.

Пенополиуретан

Для утепления труб отопления используются скорлупы ППУ с фольгированным покрытием и без него. Материал отличается низкой теплопроводностью 0,022-0,03 Вт/м*К и водопоглощением за счет закрытой ячеистой структуры, высокой прочностью, длительным сроком службы, не подвержен гниению, быстро монтируется. Скорлупы без покрытия применяются только в помещениях, так как пенополиуретан разрушается под воздействием УФ-лучей.

Утепление трубопроводов большого диаметра может выполнятся с помощью напыляемой пенополиуретановой изоляции. Она имеет повышенную плотность и огнестойкость, значительно сокращает теплопотери благодаря сплошному покрытию без «мостиков холода».

Вспененный синтетический каучук

Каучуковая техническая теплоизоляция производится в рулонах и трубках. Она негорюча, экологически безопасна, стойка к химическим, биологическим воздействиям, имеет плотность 65 кг/м3 и теплопроводность 0,04-0,047 Вт/м*К.

Материалы используются для утепления трубопроводов в помещениях, прокладываемых надземным и подземным способом, могут иметь алюминизированное покрытие для защиты от механических повреждений, УФ-лучей. Основной недостаток — высокая стоимость.

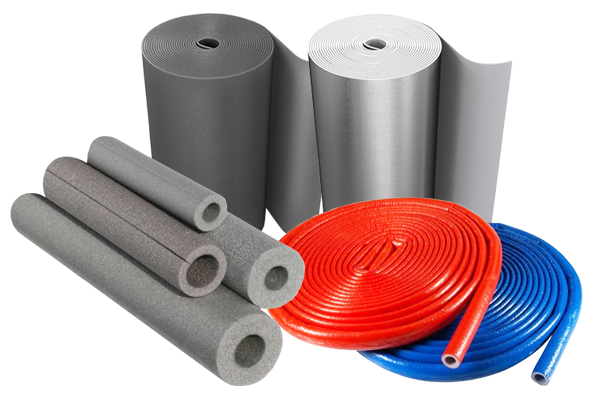

Вспененный полиэтилен

Теплоизоляция для труб отопления из вспененного полиэтилена с упругой пористой структурой используется в любых условиях, не впитывает воду, сохраняет низкую теплопроводность 0,032 Вт/м*к при изменениях температуры. Она выпускается в формате трубок, рулонов, матов, легко и быстро устанавливается.

Материал применяется в помещениях, тепловых пунктах, при прокладке труб на открытом воздухе, в грунте. При надземном монтаже необходимо предусмотреть покровный слой, при подземном — кожух.

Как выбрать лучший материал для теплоизоляции труб

Строго говоря, на выбор теплоизоляции влияет множестов факторов.

Утеплитель выбирают исходя из следующих факторов: условия эксплуатации трубопровода, диаметр труб и температура нагрева теплоносителя.

В зависимости от диаметра труб, различается и тип используемого теплоизоляционного материала. Производители предлагают широкий ассортимент мягких рулонных утеплителей, полуцилиндров и жестких цилиндров заданного диаметра.

Если вас интересует теплоизоляция труб отопления, то стоит обратить внимание на минеральную вату, которая выдерживает температуру до 250°С. При этом материал негорючий, влагоустойчивый и относится к разновидности противопожарной теплоизоляции. Такой материал, как полиэтилен в форме трубок можно использовать в бытовых условиях

Основные его преимущества — влагоустойчивость и теплоизоляция

Такой материал, как полиэтилен в форме трубок можно использовать в бытовых условиях. Основные его преимущества — влагоустойчивость и теплоизоляция.

На рынке также можно отыскать такие предложения для теплоизоляции трубы: синтетический каучук, пенополистирол, термо-краска для жидкой теплоизоляции, стеклоткань, фольгоизол, фольгопергаминт, стеклопластик в качестве защитного покрытия.

В связи с некоторыми особенностями российского климата, теплоизоляция труб требуется как для централицованных магистральных трубопроводов, так и для внутридомовых систем отопления и горячего водоснабжения.

Утеплитель выбирают исходя из следующих факторов: условия эксплуатации трубопровода, диаметр труб и температура нагрева теплоносителя.

В зависимости от диаметра труб различается также и тип используемого теплоизоляционного материала.

Производители предлагают широкий ассортимент мягких рулонных утеплителей, полуцилиндров и жестких цилиндров заданного диаметра.

Полуцилиндры и цилиндры жесткого типа подходят для установки на трубопроводы малого диаметра. Такой утеплитель снабжен газами, что делает процесс установки проще и легче.

Кроме того, для теплоизоляции трубопроводов могут использоваться элементы из пластиковых материалов и минеральной ваты.

Помимо хорошей устойчивости к высоким температурам и низкого уровня влагопоглощения жесткие утеплители имеют постоянную геометрическую форму и гарантируют дополнительную защиту труб от механических повреждений.

Для того, чтобы выбрать подходящие материалы для теплоизоляции труб, необходимо иметь хотя бы общее представление об основных видах утеплителей и областях их применения.

Покраска теплоизоляционной краской

Заметим, что данный способ изоляции является наиболее простым. Нужно лишь нанести краску на водопровод посредством кисти или же сделать это распылителем, после чего дать ей просохнуть. Для надежности можно после высыхания покрасить еще один или два раза трубу. После этого, такие утепленные водопроводные трубы прокладываются в траншее в землю.

Логично, что чем больше такой краски вы нанесете, тем лучше будет сохраняться тепло. Кроме того, данное покрытие хорошо сохраняет трубы от коррозии металла. Это будет гораздо лучше, чем, например, утеплять водопроводную трубу над землей.

Термоизоляционная краска на водопроводе

Способы теплоизоляции водопроводных труб

Основной причиной, по которой трубы для тепло и водоснабжения нужно утеплять, является риск замерзания воды в них. А это приводит не только к коммунальной катастрофе местного значения, но и к таким серьезным последствиям, как разрыв трубы. То есть, жильцам дома грозит остаться без воды и тепла плюс заниматься реставрацией всей системы.

Что очень недешево и связано с большими трудозатратами. Поэтому ещё на этапе проектирования и монтажа трубопроводов нужно тщательно продумать этот момент.

Создание высокого давления в трубопроводе

Если вода находится под высоким давлением, она не замерзает. Это её свойство можно использовать для сохранения целостности системы в домах непостоянного проживания. Например, на дачах, в которые вы приезжаете только на выходные, а среди недели дом не отапливается.

Для этого в систему распределения воды внедряется ресивер и насос.

Ресивер или гидроаккумулятор, поддерживающий в системе высокое давление

Они должны создавать и поддерживать давление в трубах на уровне 3-5 атмосфер.

Этот метод требует выполнения определенных условий:

• Электроснабжение должно быть постоянным, без перебоев;
• За насосом необходимо установить обратный клапан, чтобы защитить систему от излишнего давления;
• Инструкция требует обязательной опрессовки трубопровода и проведения гидравлических испытаний, чтобы убедиться в его прочности и способности выдерживать заданное давление;
• Перед каждым запуском водопровода нужно отключать ресивер и стравливать давление.

Использование греющего кабеля

Этот метод самый надежный и эффективный. Конечно, при условии бесперебойного электроснабжения. Заключается он в том, что на поверхности трубы закрепляется специальный греющий кабель мощностью 10-20 Вт, который и не дает воде остывать.

Схема устройства трубопровода с обогревом электрическим кабелем

Данный способ позволяет не заглублять трубы на большую глубину, достаточно траншеи в 40-60 см. Процесс монтажа кабеля очень прост. В продаже есть и готовые наборы, и отдельные элементы для сборки такой системы.

Рассмотрим вариант, когда кабель приобретен отдельно:

Изображение	Описание
Шаг 1	Закрепите кабель на трубе с помощью изоленты или скотча.
Шаг 2	Наклейте поверх кабеля алюминиевый фольгированный скотч. Он будет фиксировать кабель и равномерно распределять тепло по поверхности трубы.
Шаг 3	Для уменьшения теплопотерь наденьте утеплитель для труб водоснабжения из вспененного полиэтилена или обмотайте трубу другим изоляционным материалом.
Шаг 4	Закрепите утеплитель металлическими или пластиковыми хомутами.

Если труба будет прокладываться в земле, поверх утеплителя нужно закрепить гидроизоляцию, чтобы грунтовые воды не просочились к обмотке. Подробнее об этом будет рассказано в следующей главе, посвященной теплоизоляционным материалам и их применению.

Кабель может быть обычным, и в этом случае на трассу устанавливаются датчики температуры для ручного или автоматического управления режимом нагрева. При падении температуры до определенного уровня система будет включаться на обогрев, а при повышении – отключаться.

Теплоизоляция трубопроводов холодного водоснабжения с греющим кабелем и термодатчиком

Но намного удобнее использовать саморегулирующийся кабель, который сам контролирует температуру на всех участках и реагирует соответственно ей.

Конструкция саморегулирующегося кабеля

Труба медная для тепло водоснабжения с обмоткой саморегулирующимся кабелем в неотапливаемом гараже

Утепление «труба в трубе»

Самый лучший теплоизолятор – это воздух. Поэтому если поместить одну трубу в другую, тем самым оградив её от холода, идущего сверху от промерзшей земли, вода в первой так замерзать не будет.

Усилить эффект можно двумя способами:

• Используя специальные утеплители для труб холодного водоснабжения, создав из них внешнюю трубу;
• Запустив во внешнюю трубу теплый воздух. Например, из подвала или погреба. Для этого её соединяют с вентиляционной системой этих помещений, а на канал, выведенный на поверхность, устанавливают всасывающий дефлектор, усиливающий циркуляцию воздуха.

Водопровод можно проложить в вентиляционных трубах подвала
