Теплый водяной пол: вызвать мастера или установить самим?

Устройство покрытия тёплого водяного пола из керамической плитки

Керамическое покрытие хорошо проводит тепло

Керамическая плитка – универсальный облицовочный материал. Плитку применяют для отделки фасадов зданий, а также для облицовки стен и полов внутри помещений.

Особенно нуждаются в керамическом покрытии полов помещения с повышенной влажностью – кухни, ванные комнаты и туалеты. Плитка обладает максимальной степенью передачи тепла от системы тёплых водяных полов внутрь помещений.

Квадратная плитка наиболее удобна в монтаже

Керамические пластины получают путём обжига при температуре свыше 1000 градусов жидкой смеси глины с песком.

В смесь добавляют различные вещества, улучшающие те или иные качества материала. Смесь разливают в различные формы и помещают в печь для обжига.

Торговая сеть предлагает широкий ассортимент керамической плитки, поражающий разнообразием расцветок, узоров и размеров.

Керамику для тёплого пола выбирают в основном квадратной или прямоугольной формы. Очень удобно и выгодно класть квадратную плитку размерами 30х30 см и 50х50 см. Подробнее об укладке керамики на теплый пол смотрите в этом видео:

Плитку кладут на клей, который состоит из смеси цемента, различных пластификаторов и стабилизаторов. Его разводят водой до получения тестообразной массы. Смесь наносят на поверхность стяжки и разравнивают зубчатым шпателем. Плитку перед укладкой замачивают в воде. На тыльную поверхность пластины кладут клейкую смесь и прижимают плитку к слою клея на полу.

Чтобы получить ровную расшивку швов между плитками, в зазоры вкладывают пластиковые крестики, которые после высыхания вынимают и производят расшивку швов.

Керамическое покрытие является мощным барьером, преграждающим путь проникновению влаги. Плитка выдерживает большие нагрузки.

Для влажных помещений выбирают плитку с противоскользящим покрытием

Керамика хорошо моется, что немаловажно для поддержания чистоты на кухне и в ванной комнате

Тёплое керамическое покрытие оставляет приятные ощущения от ходьбы по нему босиком.

Как уложить водяной пол под напольную плитку

Как уже отмечалось, технология укладки водяного теплого пола под плитку достаточно простая. Чтобы самостоятельно уложить водяной контур, понадобится строго следовать инструкции:

  • Подготавливается основание – укладывать водяной теплый пол под напольную плитку можно только на ровную сухую поверхность. Любые наплывы и уклоны могут привести к проблемам в процессе эксплуатации. При необходимости изготавливается черновая стяжка, по предварительно уложенной гидроизоляции.
  • Теплоизоляция – подготовка водяного тёплого пола под плитку обязательно должна включать создание экранирующего слоя, для предотвращения тепловых потерь. Теплоизоляционный материал дополнительно обеспечит хорошую звукоизоляцию. Лучше всего использовать специальную рулонную изоляцию.
  • Армирующий слой – сверху теплоизоляции укладывается арматура, служащая основанием фиксации трубы для водяных полов. Чтобы обеспечить прочность стяжки, армирующую сетку укладывают на расстоянии 2-4 см от теплоизоляции.
  • Укладка водяного контура – предварительно потребуется рассчитать водяной пол. Максимальная длина контура трубы не должна превышать 70 м. Водяной контур таких размеров сможет обеспечить нагрев поверхности, в зависимости от шага укладки, от 4 до 7 м². Чтобы отопить большую площадь прогрева, потребуется разделить помещение на несколько зон и установить водяной коллектор.
  • Заливка чистого пола – высота пирога увеличится еще на 5-7 см. Заливать уложенный водяной контур следует с помощью бетонного раствора с добавлением пластификаторов, либо воспользовавшись уже готовыми смесями. Разглаживать пол необходимо по маякам, с учетом того, что в дальнейшем укладка плитки должна выполняться на максимально ровное основание.
  • Укладка напольного покрытия – выбирается термостойкий клей для плитки. Производитель должен отдельно указать, что клеевой состав подходит для облицовки теплых полов. Толщина слоя не больше 0,5-0,8 см. Плитку следует класть на пол с водяным подогревом исключительно под гребенку.
  • Затираются швы, запускается система отопления. Включение водяного теплого пола не должно осуществляться ранее, чем через 2-3 дня, после монтажа плитки. Затирка выполняется через сутки после укладки.

Технология монтажа требует неукоснительно соблюдения инструкций по укладке теплоизоляции, теплых полов, использования правильных клеевых составов. Производитель установил нормы, непосредственно влияющие на сроки и безопасность эксплуатации.

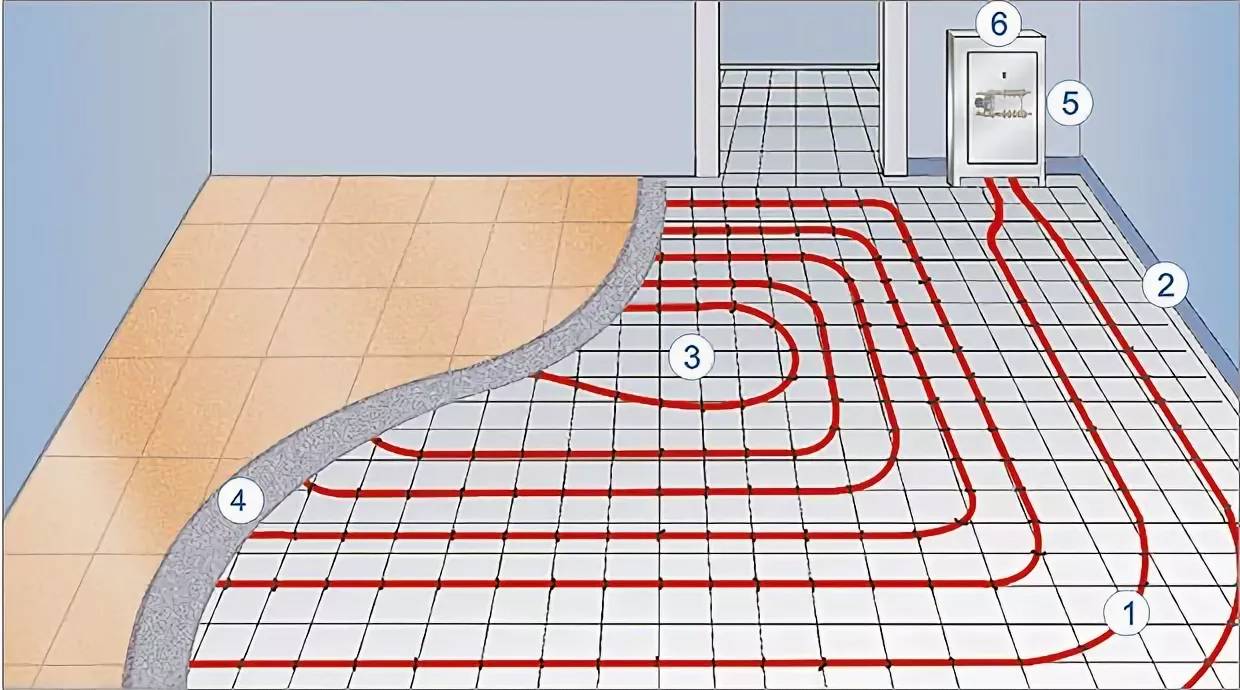

Какой пирог пола должен быть

Устройство пола под облицовку плиткой состоит из следующих слоев:

  1. Гидроизоляция.
  2. Черновой пол.
  3. Теплоизоляция – может быть заменена на полистирольные плитки или маты с пазами для укладки труб.
  4. Армирующий слой.
  5. Водяной контур – глубина залегания труб теплого водяного пола составляет около 2-3 см.
  6. Финишная стяжка – при использовании полистирольной системы, накрывается гипсоволоконной плитой в два слоя.
  7. Напольное покрытие.

Еще на предварительных этапах работ следует составить схему монтажа, сделать расчет необходимой трубы и других комплектующих, разделить комнату на зоны, определить метод укладки водяного контура.

Чем и как залить основу

Одной из основных жалоб связанной с использованием керамического покрытия под теплые полы, является разрушение плитки, спустя несколько лет эксплуатации. Что является причиной этого? Несоблюдение норм, связанных с заливкой бетонного основания.

Чтобы полы прослужили долго, потребуется соблюдать некоторые рекомендации:

  • Для изготовления чернового и финишного слоя категорически запрещается использовать обычный цементный раствор. Спустя несколько месяцев после заливки пол начинает трескаться и под воздействием температур разрушения становятся все сильнее. Со временем деформации отражаются на внешнем виде плитки. Чтобы этого не произошло, в раствор необходимо добавлять специальные пластификаторы, предназначенные для теплых полов.
  • Выкладывать кафельную плитку необходимо исключительно на специальный термостойкий клей. К монтажу следует приступать не ранее 25 дней после заливки стяжки и 7 дней при условии использования специальных нивелирующих составов. Последовательность укладки позволит обеспечить длительную эксплуатацию системы без появления дефектов, влияющих на работоспособность.

Даже при добавлении пластификаторов существует вероятность, что стяжку может «порвать» еще в период высыхания. Чтобы этого не произошло, необходимо накрыть пол после заливки плотной клеенкой и поливать подсыхающее основание водой в течение 7 дней.

Выбор плитки

Керамическая плитка под теплый водяной пол должна обладать определенными характеристиками.

Износостойкость и антискользящие свойства. Эти требования предъявляются к любой напольной плитке. Модели, подходящие для напольных покрытий, обычно промаркированы значком ступни (для мест с высокой проходимостью – заштрихованная ступня, высший класс стойкости к износу).

Антискользящие свойства важны в первую очередь для влажных помещений и на улицах. Определяются визуально: такая плитка шершавая или с рельефом, с насечками. Для сухих помещений достаточно обычной матовой плитки.

Влагостойкость и прочность. Оба этих свойства зависят от пористости плитки. У напольных моделей пористость низкая, водопоглощение тоже. А механическая прочность и водостойкость высокие.

Хорошие показатели у напольного керамогранита: в зависимости от модели его стелют и на улицу (переносит большие морозы), и в жаркие помещения – сауны, бани. Цена в среднем ниже, чем у кафеля и других видов плиток.

В последние годы у керамической плитки появилось много синтетических аналогов: плитка ПВХ, виниловая, кварцвиниловая

У них есть свои плюсы, но использовать их для устройства водяного теплого пола под плитку следует осторожно, с поправкой на температурный режим. У керамической плитки термостойкость высокая, некоторые виды подходят даже для облицовки печей

Важно: при покупке клея берите состав для теплых полов, обычный плиточный клей не подойдет. То же самое относится к затирке

Укладка плитки

Это стандартная технология, где первый этап – разметка пола. Начинать установку можно из разных точек комнаты:

  • с дальнего от входной двери угла;
  • от центра помещения;
  • от стены.

Главное – точно следовать инструкции. А именно:

  • наносить клеевой состав на стяжку зубчатым шпателем;
  • оставлять между элементами облицовки зазоры, для чего используются пластмассовые крестики;
  • каждую плитку проверяют строительным уровнем, то же самое и с несколькими элементами;
  • если цельная плитка не помещается, обычно такое случается у стены, ее подрезают плиткорезом.

Через сутки швы между плитками заполняются замазкой с помощью пластикового или резинового шпателя. Излишки материала тут же удаляются губкой.

Облицовка керамической плиткой

Включать теплые полы в режим эксплуатации можно через 20-25 дней после завершения отделочных работ. Поднимать сразу до максимальной температуры не рекомендуется. Нагрев проводится постепенно.

Плюсы и минусы

При выборе нужно изучить конструкцию системы, т. к. все существующие варианты имеют индивидуальные особенности

Если планируется укладка плитки на водяной теплый пол, принимают во внимание положительные качества такой комбинации:

  1. Есть возможность эксплуатировать конструкцию в качестве главного и вспомогательного источника тепла.
  2. Равномерный обогрев всей поверхности напольного покрытия.
  3. Владелец жилья может сэкономить деньги, ведь нет необходимости оплачивать счета за электроэнергию, как, например, при обустройстве электрической системы нагрева теплого напольного покрытия.
  4. Универсальность.
  5. Горячая вода, используемая в качестве теплоносителя, не так интенсивно прогревает поверхность плитки, как в случае с аналогичными системами. Благодаря этому отделочный материал на полу в меньшей мере подвергается тепловому воздействию, а значит, не теряет свойств и не деформируется.
  6. Система характеризуется высокой теплопроводностью.
  7. Есть возможность обустроить теплые водяные полы под плитку своими руками, т. к. наиболее сложной считается работа по монтажу пластиковых труб. Остальные этапы выполняются без лишних усилий.

У напольной водяной системы есть и недостатки. К ним относят необходимость получения разрешения на проведение подобных работ. В многоквартирных домах такие действия считаются противозаконными, т. к. увеличение и любое изменение отопительного контура влечет за собой снижение давления воды, а вместе с тем отмечается уменьшение температуры теплоносителя и потеря им нагревательной способности.

К минусам относят повышенную сложность монтажа и необходимость крупных финансовых вложений.

Следует учесть дополнительные расходы на выполнение монтажа для случаев, когда не планируется самостоятельно производить установку.

К недостаткам относят медленный нагрев поверхности плитки. Если будет монтироваться эффективная теплоизоляция, данная мера приведет к увеличению скорости обогрева пола. Кроме того, минусом считается сложность ремонта. Если по каким-либо причинам произойдет нарушение целостности коммуникаций, протечку невозможно будет удалить без демонтажа напольного покрытия и чернового пола (стяжки). Еще одним недостатком является отсутствие возможности местной регулировки температуры горячей воды. Можно лишь снизить интенсивность нагрева теплоносителя во всех контурах.

Разрешение на водяной теплый пол

Если в квартире установлена автономная система отопления, монтаж теплого плода не вызовет проблем, так как такая система не будет влиять на соседние помещения. Сложнее в случае с центральным отоплением. Будет создана нагрузка на систему гораздо больше рассчитанной, в квартирах, к которым следует поток горячей воды после контура теплого пола, температура понизится.

Читать также: Как подключить теплый пол к центральному отоплению

Все-таки можно попробовать получить разрешение в тепловых сетях и в обслуживающей организации. Самым большим препятствием для его получения будет запрет на такую перепланировку, выраженный в п. 11.8 Приложения 1 ППМ 508-ПП, в котором говорится о прямом запрете устройства полов от общедомовых систем горячего водоснабжения либо отопления. Но данный пункт есть не во всех региональных документах. Таким образом, чтобы получить разрешение, необходимо будет провести экспертизу, и, в том случае, если она выявит, что устройство теплого пола не приведет к нарушениям в работе коммуникаций дома, разрешение будет получено. Такой результат экспертизы возможен только при устройстве индивидуального отопления для теплого пола. Тем не менее, в новых домах, где разводка отопления поэтажная, а не привычные стояки, такое разрешение могут дать, при этом обязав подключить счетчик на отопление. Кроме того, в некоторых регионах такая перепланировка позволена после проведения экспертизы, которая выявит, что это не вызовет нарушения работоспособности системы.

Читать также: Падает давление в системе отопления: как повысить давление

Если есть желание сделать водяные полы, имеются некоторые законные методы их устройства:

  • В старых домах можно провести под полом в ванной трубу с теплой водой вместо полотенцесушителя. Такое действие можно ни с кем не согласовывать. Только следует позаботиться о хорошей гидроизоляции.
  • Не запрещен водяной теплый пол на первых этажах здания, если он подключен к обратному стояку системы, где он соединяется с магистралью.
  • Также возможен теплый пол, сделанный путем реконструкции имеющейся системы. Демонтируются радиаторы, а вместо них устанавливается контур под полом с равным расходом теплоносителя.
  • Подключение без отключения имеющихся радиаторов возможно только в новостройках с поэтажным отоплением.

Читать также: Как сделать теплый пол от полотенцесушителя

Какой вид пола подходит под линолеум, ламинат, дерево, ковер и плитку

Когда настанет момент выбирать систему отопления для дома, нужно понимать, с какими покрытиями оно совместимо. От этого зависит безопасность использования, а иногда и здоровье семьи.

Ламинат

Все зависит от качества материала. Ламинат с пористой структурой запрещено совмещать с теплым полом, поскольку он вскоре растрескается и порвется по швам.

Подходящий вариант отопительного прибора – пленочный. Также подходит водяной теплый пол. При установке приобретают специальную подложку. Само покрытие должно быть минимум 32 класса.

Перед покупкой системы нужно узнать про безопасность использования вместе с покрытием. Бытует мнение, что даже самые дешевые разновидности ламината совместимы с системой обогрева. Это заблуждение. При нагреве некачественного покрытия выделяется формальдегид, вследствие чего у домочадцев начинаются головные боли, воспаление дыхательных путей, тошнота.

Приобретайте только качественные покрытия. Самые дешевые образцы могут только навредить.

Дерево

Когда пол на кухне деревянный, запрещено использовать систему, разогревающуюся более чем на 27 градусов. Если температура превысит это значение, дерево рассохнется. Любую выбранную систему отопления придется отрегулировать, чтобы мощность не превышала 2/3.

Из этого можно сделать вывод, что для деревянной поверхности не подойдет водяной обогрев на центральной системе отопления квартиры, поскольку температуру регулировать не получится.

Плитка

Теплый пол на кухне под плитку желательно устанавливать в виде электрического кабельного варианта. Желательно предоставить эту работу профессионалу, чтобы работа прошла качественно. В случае поломки одного кабеля вся система выйдет из строя.

Линолеум

Для установки под линолеум подходит инфракрасный или электрический теплый пол. Предпочтительнее использовать первый вариант, поскольку он сэкономит больше электроэнергии по сравнению с электрическим типом.

Ковролин

Для установки под ковер также желательно приобретать инфракрасные варианты полов. У них щадящий режим использования, а также имеется возможность регулировать обогрев с помощью термостата. Исключается возможность перегрева.

Рекомендации по выбору и монтажу труб

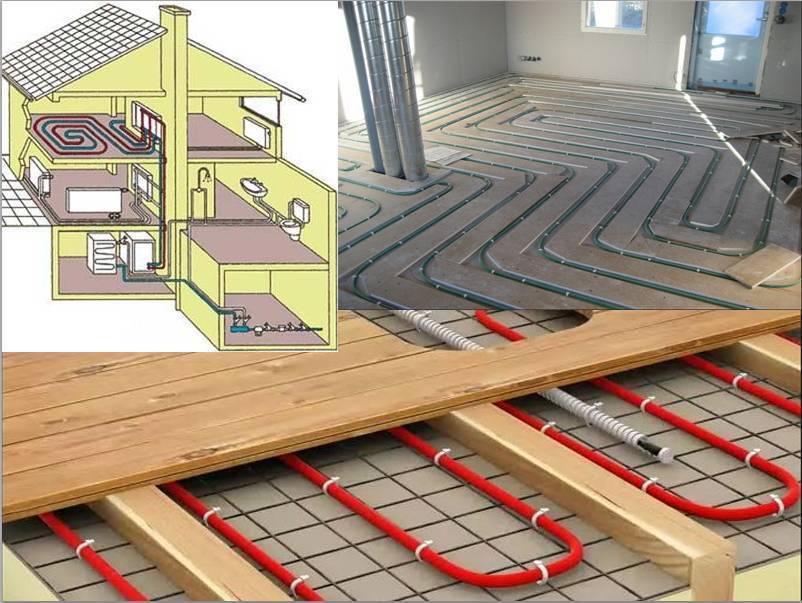

Схема монтажа водяного теплого пола

Вам нужно выполнить индивидуальный расчет и определить оптимальные параметры укладки труб для каждого отдельного помещения.

Расчет проще всего выполнить с помощью специализированной программы – это даст вам возможность сэкономить время и силы.

Высчитать требуемую мощность для каждого отдельного контура исключительно по формулам достаточно тяжело. Такой расчет требует учета множества параметров. При этом малейшая ошибка может привести к крайне неблагоприятным последствиям.

Расчет системы теплого пола

Чтобы выполнить расчет системы вам нужно знать следующие параметры:

габариты обогреваемой комнаты;
материал изготовления перекрытий, перегородок и несущих стен;
особенности утеплителя под систему полов с подогревом;
вид финишного покрытия пола;
диаметр труб, применяемых для обустройства системы полов с подогревом, а также материал их изготовления;

мощность нагревательного котла.

Перечисленные параметры позволят вам рассчитать оптимальную длину укладываемых труб, а также подходящий шаг их размещения для обеспечения необходимого уровня теплоотдачи.

Также вы должны подобрать подходящий маршрут укладки труб. Помните: при прохождении по трубам вода постепенно теряет тепло. Поэтому распределение элементов системы нужно выполнять с учетом ряда важных нюансов, а именно:

трубы рекомендуется начинать укладывать от менее теплых (наружных) стен помещения;
если труба вводится в помещение не со стороны наружной стенки, то часть трубы от места ввода к стене надо утеплить;
в целях постепенного снижения интенсивности нагрева от наружных стен комнаты к внутренним применяется вариант укладки «змейкой»;
в целях обеспечения равномерного прогрева пространства в комнатах, не имеющих наружных стен (гардеробы, ванные и пр.) следует использовать метод монтажа по спирали. При этом спираль должна развиваться от края помещения в его середину.

Наиболее часто используемый шаг укладки труб теплого пола – 300 мм. В местах с увеличенными потерями тепла шаг размещения труб можно уменьшить до 150 мм.

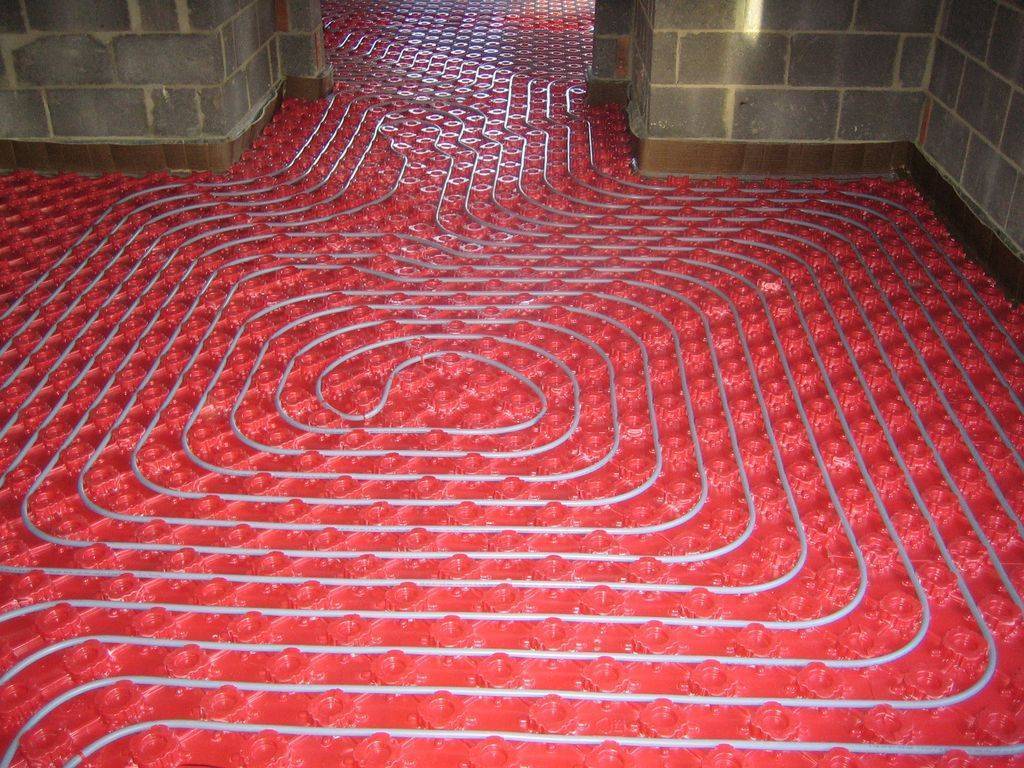

Расположение труб

Дополнительно вам нужно рассчитать такой показатель как гидравлическое сопротивление труб. Это значение повышается параллельно с увеличением длины контура и каждым изгибом.

Желательно, чтобы сопротивление труб в контурах, подключенных к общему коллектору, было одинаковым. Для этого нужно разделять особенно большие контуры на несколько контуров поменьше. К особенно большим в данном случае относятся контуры, длина трубы которых превышает 100 м.

Также специалисты настоятельно не рекомендуют обогревать несколько комнат одним контуром. Мансардные этажи, застекленные веранды, балконы и т.п. комнаты должны обогреваться отдельным контуром системы. В противном случае эффективность обогрева существенно уменьшится.

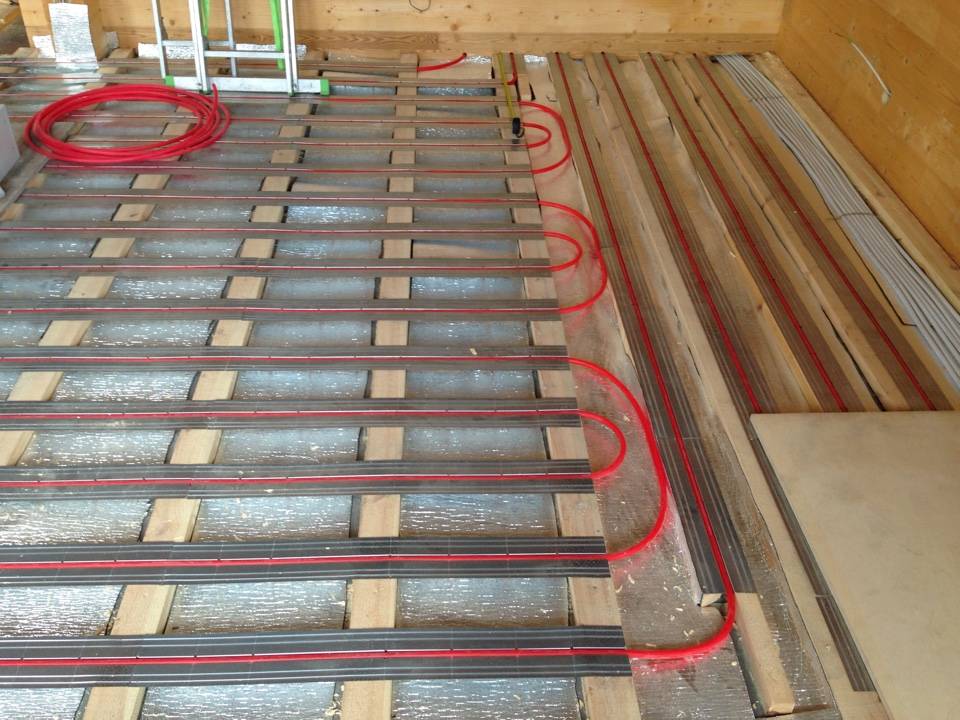

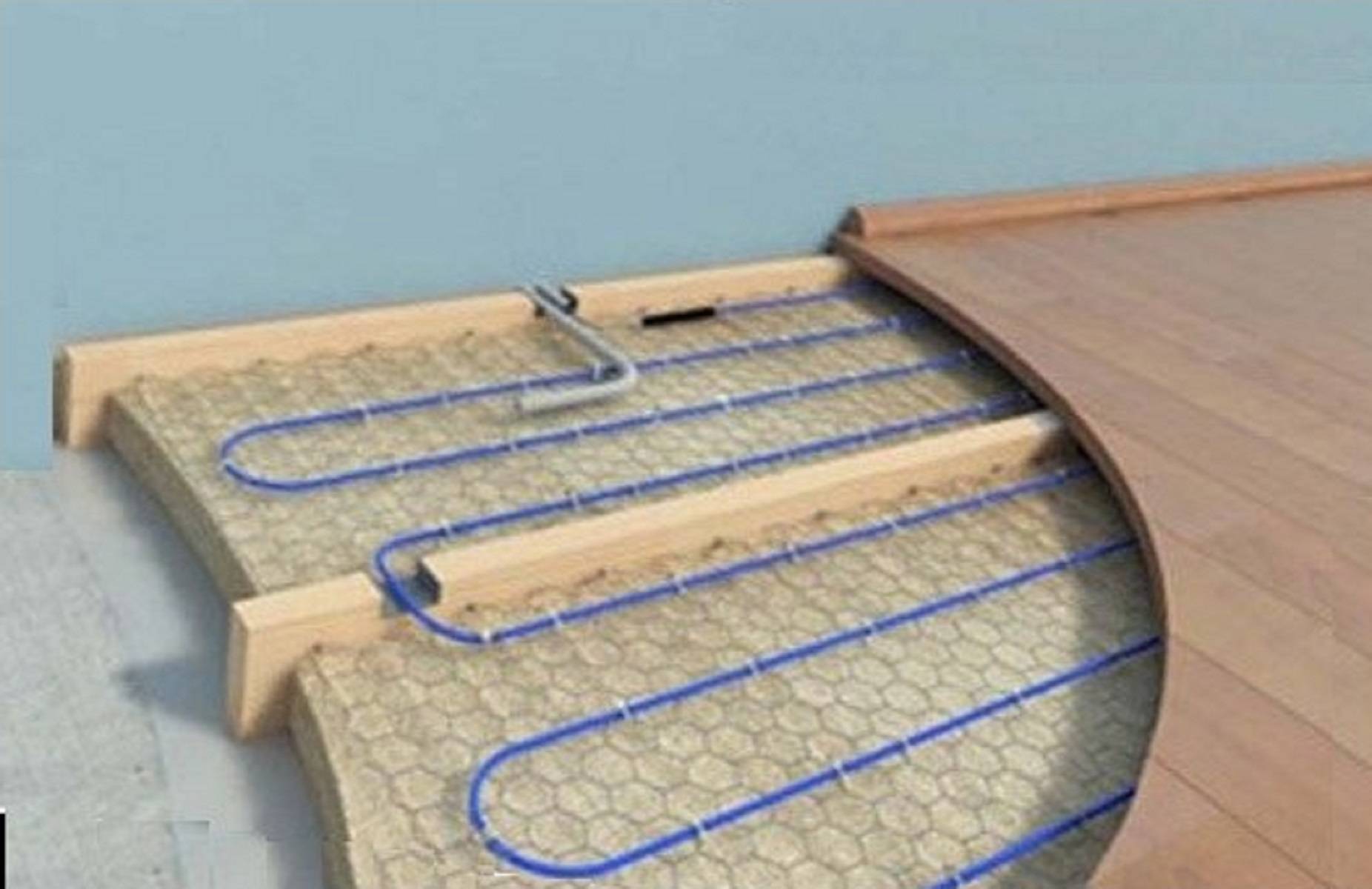

Монтаж сухого теплого пола

Если Вы имеете свой дом с автономной системой отопления и хотите установить теплый пол на деревянную основу, то это возможно. Используется «сухая» технология, основанная на применении теплообменных профильных пластин из металла. Однако, многие утверждают, что такой способ малоэффективен, лучше использовать способ с трубами, залитыми стяжкой. Необходимо будет создавать каналы-пазы для труб, устанавливать специальное оборудование.

Процесс сборки сухих теплых полов намного проще, чем по бетону. Необходимо соблюдать определенные требования при монтаже:

  1. Замените изношенные доски, очистите пол от грязи.
  2. Произведите антисептическую пропитку.
  3. Замажьте щели шпатлевкой для древесины, выполните тонкую стяжку там, где есть большие перепады уровня пола или застелите всю поверхность фанерой или листами OSB, плотно подгоняя их друг к другу.
  4. Утеплитель можете расположить под полом между лагами.
  5. Расстелите пленку из полиэтилена (толщина 200 мкр) для гидроизоляции, при помощи скотча соедините стыки.
  6. Разложите демпферную ленту по краям.
  7. Маты плотно приложите к стенам и скрепите замками.
  8. Клеем обработайте стыки, дайте высохнуть.
  9. Разметьте укладку труб, диаметр которых 16 мм на 80 м длины контура «змейкой» и 20 мм на 100 м контура «спиралью».
  10. Теплораспределительные пластины из металла (алюминия, стали или меди) поместите в пазы или между бобышками, положите в их отверстия трубы. Между пластинами не оставляйте зазоры. Для выравнивания всей системы на местах изгибов разместите подложки из полиэтилена.
  11. Всю систему застелите специальной пленкой, куски скрепите при помощи скотча.
  12. Положите ГВЛ или фанеру и скрепите листы между собой саморезами. Используйте шахматный порядок при укладке 2 слоя, стыки соедините клеем ПВА.
  13. Положите подложку на водяной теплый пол, затем пластины ламината.

Организация бетонного слоя

Плиточная кладка на бетонной стяжке является наиболее распространенным методом монтажных работ по установке тёплого водяного пола.

Обратите внимание!

  • Мозаика из битой плитки: пошаговая инструкция, как выложить своими руками (140 фото идей)

  • Мозаика для ванной комнаты: ТОП-150 фото новинок дизайна, а также современные идеи для комбинации плитки-мозаики

  • Кварцвиниловая плитка для пола — что это? Особенности применения, преимущества, недостатки, выбор, производители, фото

Специалисты рекомендуют использовать уже готовые строительные смеси, которые содержат ряд полимерных смол (составы разработаны специально для теплого пола). Общая толщина бетонной стяжки составляет 6 см, над трубами – до 3 см.

Основные типы теплых водяных полов

Система «теплый пол» на основе горячей воды представлена на сегодняшний день двумя разновидностями:

  • Технология монтажа водяных теплых полов на основе бетонной стяжки. Такой вариант системы предполагает монтаж нагревающихся элементов непосредственно под монолитную бетонную стяжку. Данный способ укладки относится к категории так называемых «мокрых» технологий, поэтому требует значительных затрат времени и сил. Финишная отделка осуществляется только после того, как бетонная стяжка наберёт достаточные показатели прочности и полностью высохнет. Средний срок просыхания бетонного слоя зависит от показателей толщины, и может занимать четыре недели.

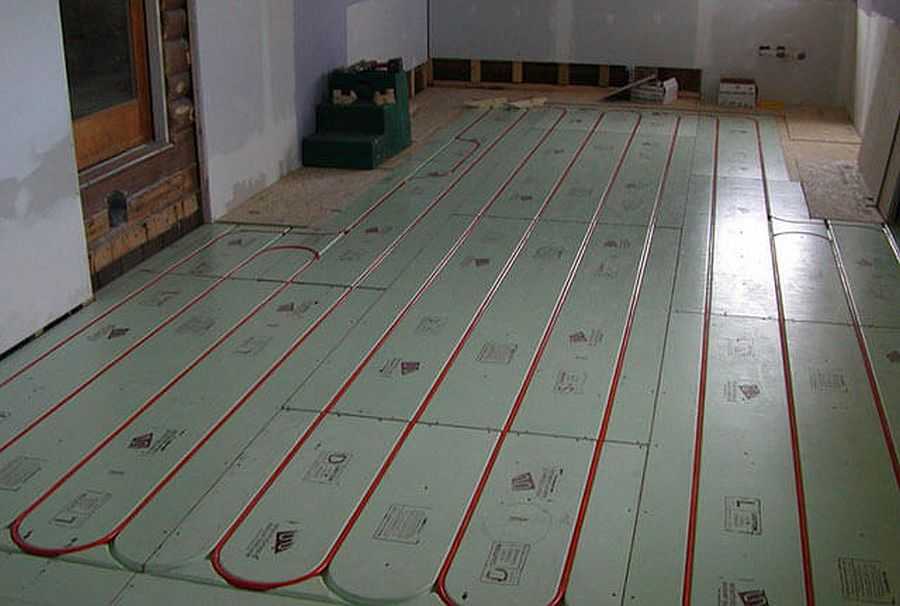

  • Технология настильной системы «теплый пол». Быстрота обустройства такой системы обусловлена применением полностью готовых материалов, отсутствием грязи, как при работах с бетоном, а также достаточно быстрым просыханием. К основным недостаткам, которые характерны для настильного способа монтажа, относятся достаточно высокая стоимость и необходимость выполнять настил несколькими слоями.

Существующие в настоящее время варианты настильного монтажа представлены деревянным реечным и модульным, а также полистирольным типом системы.

Безусловно, процесс монтажа системы «тёплый пол» с применением бетонной стяжки является более трудоёмким, но благодаря доступной стоимости именно такой вариант обустройства обогревательной конструкции относится к категории самых популярных.

Гидравлика и длина контуров

Работоспособными оказываются схемы прямого подключения всех контуров теплого пола напрямую к автоматизированному газовому или электрическому котлам, которые могут выдавать невысокую температуру теплоносителя – 60 – 65 град. При этом в коротких контурах (рекомендуется до 50 метров) регулировка отдачи энергии (температуры) производится изменением расхода с помощью настроечного клапана. Для создания простейшей системы достаточно одного коллектора с такими клапанами на каждом отводе. Для твердотопливного котла потребуется уже стабилизатор исходящей температуры в виде буферной емкости и треходового крана…
Более прогрессивный вариант с автоматическим поддержанием температуры в коротких контурах (до 40 м длины) может быть осуществлен с помощью кранов РТЛ – термоголовок, которые реагируют на температуру теплоносителя и которые устанавливаются строго на исходящей струе из каждого контура. Здесь также энергоотдача контура регулируется только лишь количеством проходящей жидкости. Но рекомендуется в системе отополения также устанавливать ограничитель максимальной температуры, например до +70 град.

Если же делать теплый пол большой площади во всем деревянном доме, то рекомендуется применять классическую гидравлику с длинными контурами по 80 – 90 метров и регулятором температуры с отдельным насосным узлом смешения, который бы поддерживал нужную температуру во всей системе. Подрегулировка энергоотдачи по контурам в этом случае выполняется небольшим изменением расхода настроечными клапанами.

Сухая стяжка с использованием ГВЛ

Из-за того что идеально ровную поверхность с помощью полистиролбетона получить в короткие сроки невозможно, используют и другие методы создания напольного покрытия. Одним из них является теплый пол на сухую стяжку Кнауф , особенностью которого является не заливка жидкой смеси, а засыпка специальной керамзитовой засыпки. Основными этапами этого процесса являются:

  1. Подготовка основания;
  2. Укладка гидроизоляции и звукоизоляции;
  3. Засыпка основного материала. При этом толщина сухой стяжки Кнауф должна быть не больше 3–5 см.

К плюсам такого пола относят повышение скорости его укладки, высокие тепловые и звукоизоляционные характеристики, а также минимальную потерю высоты в помещении. Стоит отметить и такое преимущество как отсутствие необходимости ждать 2–3 недели до полного высыхания поверхности. А к недостаткам сухой теплой стяжки для пола Кнауф относят разве что сравнительно высокую стоимость материала и повышенный уровень запылённости. Из-за этого выполнять работы требуется только с использованием специальных средств индивидуальной защиты – костюмов и респираторов. Хотя все средства, потраченные на создание с помощью такой облегченной стяжки теплого пола, окупаются заметным приближением сроков завершения ремонта.

Видео:

Как выбрать трубы для водяного «теплого пола»

Эффективность работы жидкостной системы отопления во много зависит от выбора труб. Они должны иметь:

  • соответствующее назначение;
  • всего два соединения: на входе и выходе. Стыковка обрезков внутри стяжки не рекомендуется — сводит к минимуму риск возникновения протечек;
  • оптимальный для данного помещения диаметр;
  • срок эксплуатации не менее 50 лет;
  • качественные крепежные и сопутствующие материалы;
  • проверенный временем опыт эксплуатации, что характерно известным брендам.

Материал

В процессе работы на трубы воздействует два фактора:

  • давление стяжки, когда она расширяется при нагревании;
  • коррозийные процессы под воздействием теплоносителя.

Это резко сужает круг рекомендованных для водяного «теплого пола» видов труб. Можно использовать:

полипропилен. Единственный недостаток — отсутствие гибкости, что усложняет укладку внутри помещения. Стоят недорого. Соединение производится сварочной машинкой, что надежнее фитингов.

Полипропиленовая труба.

сшитый полиэтилен. Среди достоинств: приемлемая цена и отсутствие грязи на внутренних стенках — не скапливается. Недостатки: прочность и гибкость ниже, чем у металлопластика;

Труба из сшитого полиэтилена марок PE-X (слева) PE-RT (справа).

металлопластик. Соединяется с помощью фитингов. Монтаж сложный и дорогостоящий, что компенсируется высокой прочностью, гибкостью и отсутствием отходов в процессе сборки.

Металлопластиковая труба.

Отдельные специалисты советуют использовать трубы из меди и нержавеющей стали. Опыт США, где медь практически полностью вытеснила другие виды труб из инженерных коммуникаций, показывает, что внутри стяжки у медных труб на закруглениях появляются трещины длиной 2-3 см.

При устройстве отопления без стяжки, таких проблем не наблюдается Правда, стоимость таких материалов запредельная. По трубам из нержавеющей стали пока нет ни положительных, ни отрицательных отзывов. Поэтому не стоит рисковать и купить полипропилен или металлопластик.

Диаметр

Для теплого пола можно использовать трубы разного диаметра: 16*2 мм, 18*2 мм, 20*2 мм и 25*2 мм. Сразу отметим, что все контуры должны выполняться одинаковыми по геометрии трубами. У каждого из них есть свои плюсы и минусы. Так, у малых по диаметру труб количество теплоносителя в 1 м пог. меньше, а, следовательно, нужно меньше топлива для подогрева.

Зато у больших труб теплоотдача выше. В целом, сильные и слабые стороны уравновешиваются. Единственный нюанс, влияющий на выбор — радиус поворота. В малых по площади помещениях трубу диаметром 20 мм нельзя положить с шагом 10-15 см, без которого в большинстве случаев не обойтись. Поэтому в частных домах и коттеджах используются 16-тимиллиметровые водоводы.

Как провести монтаж?

Уложить водяной теплый пол своими руками можно двумя способами: с помощью бетона или настила. В первом варианте трубки облачаются в стяжку, в другом случае – в деревянную или полистирольную основу.

Подготовка поверхности

Вначале лучше сделать качественную очистку базового слоя, при необходимости выровнять поверхность цементной стяжкой, определить ровность пола ванной или кухни, постелить слой теплоизоляции (преимущественно пенопласт). Для гидроизоляции нужен обычный целлофан. Затем по всему периметру квартиры, в ванной или кухне, настилается демпферная лента, которая не допускает расширения стяжки.

Теплый пол на кухне можно сделать с помощью реек и модулей. Такое устройство укладывается черновым способом на пол или деревянные лаги. Первый вариант предполагает использование плит ДСП, оснащенных специальными каналами для труб. Другой способ монтажа предполагает использование деревянного покрытия и утеплителей – минвату и полистирол. Их наименьшая толщина обеспечивает качественную тепловую изоляцию.

Подготовка к монтажу

Перед установкой необходимо продумать все нюансы. Потребуется составить проект, закупить инструменты и материалы.

Инструменты и материалы

Для монтажа потребуется следующие инструменты:

  • рулетка;
  • отвертка;
  • перфоратор;
  • правило для выравнивания;
  • рожковый ключ.

В ходе установки потребуются следующие материалы:

  • трубы и фиксирующие элементы;
  • строительный скотч;
  • насос и вентили;
  • арматурная сетка;
  • гидроизоляционный материал;
  • теплоизоляционный материал;
  • крепежи.

Подсчет требуемого материала

Расчет можно произвести простым способом: каждую из двух смежных сторон помещения следует умножить на шаг укладки. Полученные цифры складываются – результат будет длиной контура (потребуется добавить длину до коллектора).

Схема укладки теплого водяного пола под плитку

Разработка проекта

Перед установкой теплого пола следует подготовить проект. Для нанесения чертежа можно использовать тетрадный лист. На нем необходимо отметить:

  • общие очертания помещения;
  • двери;
  • внешняя стена;
  • окна.

Если монтаж будет проводиться на большой площади, то нужно оборудовать декомпрессионные швы. Их тоже следует отразить в плане, так как размещение труб не должно приходиться на эту область. Если пересечения все же не избежать, то контур защищается гофрированной трубой.

Дополнительно на схеме отмечаются участки с мебелью, плотно прилегающей к полу. Здесь нагревательные элементы не размещают. Определяется участок для установки коллекторного шкафа. Теперь необходимо нанести на чертеж укладочную схему труб.

Обычно используются следующие схемы при укладке:

  1. «Змейка». Способ используется в небольших помещениях. Монтаж труб происходит вдоль стены с определенным шагом. В результате одна часть комнаты будет отапливаться лучше, чем другая.
  2. «Улитка». Метод обеспечивает более равномерный обогрев. Трубы с горячим теплоносителем идут параллельно тем, по которым течет остывшая вода.

Новичкам лучше доверить составление проекта и расчет материала, чтобы обустроить водяной теплый пол под плитку профессионалам.

Выбор труб для контура

Основой любого водяного пола являются трубы, которые образуют отопительный контур. В зависимости от своих качественных и эксплуатационных характеристик выделяют следующие виды труб:

  1. Трубы из полипропилена. В чистом виде не используют ввиду плохой пластичности и избыточного расширения при нагреве. На практике применяют трубы с армированным волокном.
  2. Полиэтиленовые конструкции. Более дорогой вариант для монтажа отопительного контура, который обладает способностью выдерживать высокие температуры. Особая структура материала позволяет удерживать изначальную форму, без расширения труб при нагревании. При самостоятельном монтаже следует надежно фиксировать элементы контура, так как полиэтилен быстро принимает изначальную форму и выпрямляется.
  3. Медные трубы являются наиболее оптимальным вариантом по ряд технических характеристик. Ограничивает широкое применение высокая стоимость за метр.
  4. Контур из металлопластика является достаточно прочной конструкцией, очень широко используется в частных домах.

Ещё один известный вариант – изготовление водяного тёплого пола под плитку своими руками из стальных труб. Качественный состав стали придаёт конструкции особую прочность. Но в результате длительного контакта с влагой может подвергнуться коррозии.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
