Чертежи и размеры навесных кухонных шкафов
Есть определенные стандарты для навесных кухонных модулей:
- Глубина в разных сериях кухонной мебели составляет 280, 300, 320 мм. Чаще всего – 300 мм. Угловой модуль задается размером 560х560 или 600х600 с фасадом 350-400 мм, в зависимости от глубины боковин.
- Высота стандартных модулей – 720 мм, для высоких шкафов – 900 мм. В современных кухнях с «облегченным» верхом горизонтально расположенные модули имеют высоту 360-540 мм.
- Ширина задается 300-450 мм для однодверных шкафов и 500-900 мм для двухдверных. Дизайн кухни может предполагать более широкие створки, но пользоваться ими будет неудобно. Если, конечно, они не открываются вверх с помощью подъемного механизма.
Чертежи с размерами для обычного навесного шкафа с распашными створками и формулами для самостоятельного расчета деталировки корпуса, фасадов:
Основные чертежи с размерами для навесного шкафа с горизонтальными фасадами и формулами для расчета деталей корпуса, фасадов для изготовления своими руками:
Чертежи с размерами для углового навесного модуля «трапецией», с фальш-панелью и Г-образной формы и примером расчета деталей корпуса и фасадов:
Шкафы под вытяжку, витрины с накладными пилястрами и ящиками, торцевые и другие нестандартные модули проектируются индивидуально, с незначительными изменениями приведенных выше стандартных модулей.
Недорогие встроенные кухни – дизайн с фото и современные идеи
Встроенные кухни
набирают все большую популярность. Они отличаются компактными размерами, стильным видом, удобством и практичностью в использовании. Отличное решение для обустройства даже небольших по площади помещений.
Но зачастую при посещении мебельного магазина не всегда можно найти оптимальный вариант по внешнему виду, качеству и цене. Оптимальное решение – индивидуально разработанный дизайн встроенной кухни
, при создании которого будут учитываться особенности помещении и все пожелания заказчика. Подобрать индивидуальный проект гарнитура Вам помогут сотрудники нашей компании, стаж работы которой уже больше 29 лет
. Дизайн встраиваемой кухни
, разработанный в нашей фирме, используя передовые и современные идеи в индивидуальном порядке, идеально впишется в общий интерьер кухонного помещения.
Далее будет начата работа по созданию мебельного гарнитура с нестандартными размерами, за которые дополнительные %% мы не берём. Будут учтены все особенности планировки. Для небольших комнат мы предлагаем дизайн встроенной угловой кухни
в малогабаритных квартирах, который отличается компактностью и эргономичностью. Цветовые и стилистические решения могут быть абсолютно разными. Все зависит от вкусов наших клиентов и стилистики оформления помещения.
Убедиться в том, что при разработке любого индивидуального проекта мы используем современные тенденции и качественные материалы, вы можете, посетив наш каталог с готовыми работами. Представлены на фото встраиваемые кухни, дизайн
которых был разработан под запросы конкретного заказчика. Вы можете выбрать что-то на собственный вкус, внести собственные коррективы или начать создание с нуля.
Ваш собственный дизайн
Неповторимая атмосфера дома — не пустые слова. Большинство семей хочет создать уникальный стиль жилья. Вряд ли это можно сделать, если купить стандартную мебель «как у всех».
Да, в магазине вы сразу видите целостную картинку и понимаете, как это будет выглядеть дома. Но что если вам нужна такая же мебель, только красного цвета, а производитель не выпускает эту модель в красном? Или нужен закругленный угол и еще полочка для аудиосистемы? Вряд ли стандартный дизайн предусматривает их наличие.
Заказывая индивидуальное изготовление, вы выбираете цветовые и фактурные решения из десятков предлагаемых вариантов. Можете заказать фасады со стеклом или с фрезеровкой, выбрать гнутые фасады, чтобы сгладить углы, выбрать высоту столешницы под свой рост, а также вы практически не ограничены в выборе фурнитуры.
Вариантов так много, что окончательный дизайн кухни определяется только вкусом и необходимой функциональностью мебели.
Простая или дизайнерская?
На этот вопрос может ответить только сама хозяйка дома. Ведь именно ей больше всего придется находиться в пространстве кухни. В любом случае, изначально необходимо определиться с тем, что именно Вы хотите увидеть на своей кухне, измерить размеры помещения и набросать на листочке предварительную планировку. Старайтесь максимально использовать объем помещения.
Конечно, не последнюю роль играет и внешний вид кухонной мебели. От того насколько органично она будет вписываться в общий стиль квартиры или дома, будет зависеть и комфорт самих домочадцев. Если у Вас небольшая кухня, то могут возникнуть некоторые сложности с подбором мебели. В этом случае гораздо более рационально сделать заказ кухни профессионалам, которые не только промеряют все размеры прямо у Вас дома, но и разработают индивидуальный проект встроенной кухни с учетом всех особенностей маленького помещения с целью максимально эффективного использования пространства.
Что касается собственно стиля кухни, то здесь допускаются любые варианты от классики до ультрасовременного хай-тека. Однако стоит учитывать и тот момент, что наиболее необычные по дизайну кухни быстро выходят из моды и в скором времени Вы можете столкнуться с вопросом выбора новой кухни. Старайтесь наиболее полно высказывать свои пожелания дизайнеру, так как таким образом Вы избежите ситуации, когда кухня будет не соответствовать Вашему стилю или общему гармоничному фону дома.
Стандартные или нестандартные?
Итак, если вы находитесь на этапе планирования будущей кухни, то, скорее всего, уже знаете, что вам предстоит купить готовые фронты у какой-либо фирмы-производителя, которая предложит вам изделия нестандартных и стандартных габаритов. Прежде чем приступать к расчетам и проектированию, давайте разберемся, в чем разница между этими категориями.
- Фронты нестандартных размеров, то есть по вашим расчётам — этот вариант позволяет максимально эффективно использовать имеющееся пространство, оптимизировать наполнение кухонного гарнитура и реализовать нестандартные решения, но переплата за «нестандарт» составит 25-30%, что ощутимо, особенно если заказывать фасады с дорогостоящей облицовкой. Разумеется, и здесь есть и ограничения – один готовый фасад не должен превышать габаритов 2520*920 мм и быть меньше 110*596 мм. Также имейте в виду, что «нестандартные» фронты изготавливают дольше на 3-5 дней.
- Фронты стандартных типоразмеров – их предпочтительнее использовать из-за, во-первых, отсутствия наценки, а во-вторых, из-за того, что проектировать шкаф и подбирать комплектующие будет несколько легче. К тому же, в последние годы производители, следуя за спросом покупателей, начали выпускать стандартные фасады для кухонь с низкими или с очень высокими потолками, так что, чаще всего, можно идти «стандартным путем», ни в чем не проигрывая.
Вывод: выходит, что выгоднее и легче составлять проект, максимально подстраиваясь под стандартные размеры фронтов, но при необходимости – заказывать изготовление изделий нестандартной ширины/высоты.
Почему же «нестандарты» дороже «стандартов»? Дело в том, что изготовление стандартных фронтов по сути является шаблонным и не требует перенастроек оборудования, соответственно трудозатрат и времени на их производство требуется меньше.
Ниже в таблице приведены типоразмеры глухих дверец, витрин и фасадов для выдвижных ящиков.
Стандартные размеры фасадов для кухни
Дверцы глухие | Витрины | Ящики и шкафы | |||
---|---|---|---|---|---|
Высота | Ширина | Высота | Ширина | Высота | Ширина |
396 | 496 | 496 | 496 | 140 | 296 |
396 | 596 | 596 | 596 | 140 | 346 |
570 | 296 | 570 | 296 | 140 | 396 |
570 | 346 | 570 | 346 | 140 | 446 |
570 | 396 | 570 | 396 | 140 | 496 |
570 | 446 | 570 | 446 | 140 | 596 |
570 | 496 | 570 | 496 | 283 | 296 |
570 | 596 | 570 | 596 | 283 | 346 |
713 | 296 | 713 | 296 | 283 | 396 |
713 | 346 | 713 | 346 | 283 | 446 |
713 | 396 | 713 | 396 | 283 | 496 |
713 | 446 | 713 | 446 | 283 | 596 |
713 | 496 | 713 | 496 | ||
713 | 596 | 713 | 596 | 110 | 596 |
900 | 296 | 900 | 296 | ||
900 | 346 | 900 | 346 | ||
900 | 396 | 900 | 396 | ||
900 | 446 | 900 | 446 | ||
900 | 496 | 900 | 496 | ||
920 | 296 | 920 | 296 | ||
920 | 346 | 920 | 346 | ||
920 | 396 | 920 | 396 | ||
920 | 446 | 920 | 446 | ||
920 | 496 | 920 | 496 |
Внимание! У разных фирм-изготовителей стандартные типоразмеры немного различаются, поэтому точные параметры нужно уточнять. Так, например, часто изготавливают фронты высотой 716 мм вместо указанных в таблице 713 мм
Данные размеры актуальны для любых фасадов: деревянных, из МДФ, ДСП, рамочных и пр. – ведь главное здесь соблюсти верные пропорции, чтобы открывание-закрывание и внешний вид шкафов были корректными.
Различия между обычной кухней и встроенной
При обустройстве обычной кухни необходимо все покупать по отдельности, то есть мебель и технику необходимо самостоятельно подгонять друг под друга, на, что тратится большое количество времени и нервов. Ведь нужно подобрать идеальные цветовые сочетания. Да и все должно гармонировать по высоте, глубине и т.д.
При оформлении встроенной кухни, все шкафы, тумбы, столы приобретаются одновременно с техникой, а интерьер является целостным, так как вся техника будет скрыта в недрах шкафов.
Незнающий человек может даже удивиться отсутствию холодильника или посудомойки. И даже не подозревать, что за дверцей шкафа будут не кастрюли, а, например, холодильник.
Типы планировки, размещения мебели и бытовой техники
Существует несколько распространенных видов планировки расстановки мебели и бытовой техники на кухне. В зависимости от размеров помещения вы можете выбрать один из предлагаемых вариантов.
Г-образная схема
Одним из универсальных типов планировки кухонного пространства является угловая (Г-образная) планировка. Она подойдет для помещений практически любых размеров и расположения относительно других комнат в квартире или доме.
Наиболее выигрышным вариантом применения угловой планировки будет кухня квадратной или близкой к этой геометрической фигуре формы. Если вы будете следовать правилу треугольника, то именно этот вид планировки наиболее оптимален: техника, мебель и предметы располагаются вдоль смежных стен и образуют свободную рабочую зону.
Среди основных плюсов угловой планировки следует отметить:
- экономия кухонного пространства;
- в центре помещения вы можете установить комплект обеденной мебели;
- удобное перемещение между рабочими сегментами вашей кухни;
- встраиваемая техника удобно распределяется вдоль перпендикулярных стен.
В качестве минуса обращаем ваше внимание, что угловая планировка не подойдет для узких или просторных кухонных помещений
Линейная
Линейное расположение встроенной бытовой техники и мебели отлично подойдет для узких кухонь и небольших помещений. Чтобы в этом случае было соблюдено правило треугольника, вам необходимо поместить холодильник и мойку по обе стороны от варочной панели. Линейная планировка позволяет удобно разместить бытовую технику и выиграть полезное пространство на кухне.
К положительным особенностям этого вида планировки относятся:
- оптимальное обустройство кухни небольшого размера;
- создание в маленьком помещении дополнительного пространства.
Единственным отрицательным моментом такой компоновки гарнитура и техники является ограниченная зона для приготовления еды. При расположении кухонных шкафчиков и мебели в линейном положении со встроенной бытовой техникой остается много пространства для кухонного стола и стульев.
Параллельная
Если у вас просторная кухня, то размещение бытовой техники и мебели в два ряда является идеальным вариантом. При параллельной планировке обычно по одну сторону располагают мойку, варочную поверхность и духовку, а по другую – холодильник и другие бытовые приборы, мебельные шкафчики и тумбы.
Характерными плюсами параллельной планировки являются:
- идеальное размещение техники и гарнитура в проходном помещении;
- удобное расположение бытовых приборов в кухне.
К единственному минусу планировки в два ряда относится невозможность размещения обеденного стола и стульев по центру кухонного пространства.

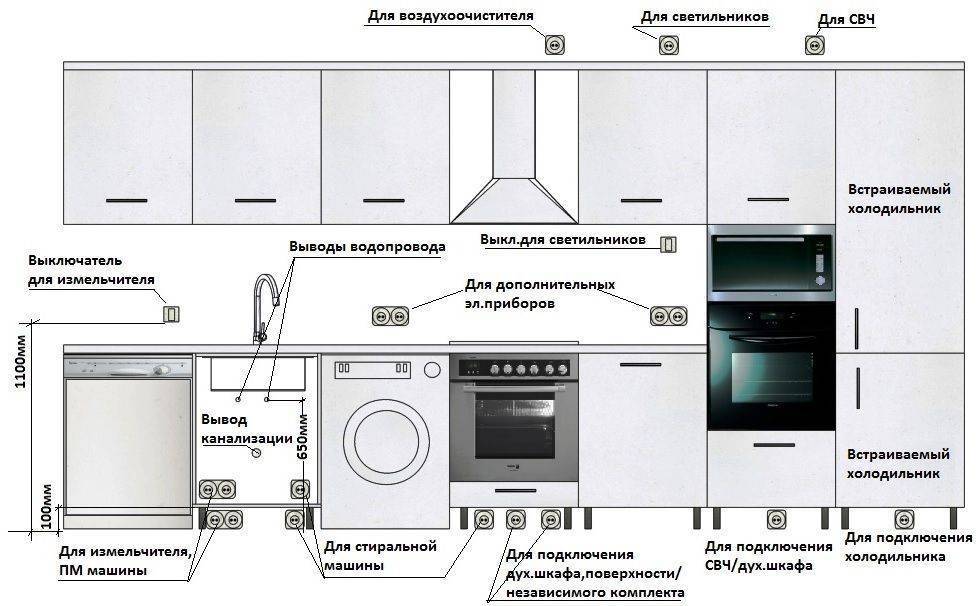

Что необходимо учесть при подготовке проекта
Личные предпочтения, необычная конфигурация помещения или его нестандартные размеры, неважно, что подвигло вас на проектирование кухонного гарнитура по собственным меркам. Главное, грамотно подойти к решению задач
Очень важно правильно спроектировать гарнитур как технически так и художественно.
В создании любой мебели есть две стороны: техническая и художественная. Очевидно, что художественная – это стиль, цвет и декор. С этими характеристиками будущего мебельного гарнитура следует определиться изначально. Они не оказывают существенного влияния на удобство эксплуатации и эргономику помещения, поэтому закладываем их, как визуальный набросок.
Теперь переходим к тем показателям, от которых зависит количество предметов мебели, их конфигурация, размеры и место в планировке. В список вопросов, на которые нам нужны конкретные ответы, внесем:
- используется ли кухня для домашних обедов и ужинов
- какое количество продуктов и кухонной утвари вы собираетесь хранить в шкафчиках и полках
- какое расположение основных рабочих инструментов кухни для вас наиболее удобно
- есть ли в доме домашнее животное, которое кормят на кухне
Затем берем бумагу и карандаш, и, с учетом ответов на поставленные выше вопросы, рисуем примерный план расстановки мебели. Это будет наш предварительный план. Чтобы получить полноценный проект кухни, по которому будет изготовлена мебель, придется вооружиться рулеткой, штангенциркулем и терпением.
Достоинства и недостатки прямой кухни
Прямая кухня обладает массой преимуществ:
- Прямолинейные гарнитуры — одни из самых недорогих, ведь в ней отсутствуют дорогостоящие угловые модули, а это значит, что оборудовать такую кухню будет гораздо дешевле;
- Дизайн-проект кухни можно сделать самостоятельно, ведь он не требует нестандартных решений;
- Прямая кухня всегда выглядит аккуратно и компактно, она занимает в квартире меньше места и кажется при этом более просторной;
- Дотянуться к каждому шкафчику в прямой кухне можно без проблем, для этого не понадобятся специальные приспособления типа «карусели» или «волшебного уголка»;
- Прямая кухня будет одинаково хорошо смотреться в любом интерьере — и в малогабаритной квартире-студии, и в просторном коттедже;
- Под прямолинейное помещение гораздо проще подобрать подходящий кухонный гарнитур и всю остальную мебель.
Но есть и некоторые недостатки у такой кухни:
- На прямой кухне нельзя оборудовать классическую зону треугольника, наиболее удобную для каждой хозяйки;
- Если помещение имеет небольшие размеры и в нем нужно поставить холодильник, получить рабочую поверхность нормального размера будет сложно;
- Если кухня прямая и длинная, эксплуатировать ее будет не совсем удобно, так как придется постоянно бегать между плитой, холодильником, мойкой и другими важными элементами помещения.
Виды шкафов под встраиваемую технику по назначению
Конструкцию следует подбирать под определенный вид техники. Наиболее востребованы шкафы под:
- варочные панели;
- духовые шкафы;
- посудомоечные машины;
- холодильники;
- вытяжные системы.
Тумба для встраивания варочной панели
В классическом интерьере варочная панель является частью кухонной плиты и совмещается с духовым шкафом.
В современной кухне она может быть встроена в специальную тумбу двумя способами:
- заподлицо – в этом случае высота панели и столешницы совпадают;
- приподнятым – панель немного возвышается над поверхностью шкафа – не более, чем на 2-4 мм.
Типовые размеры нижних шкафов под варочную панель составляют:
- высота – 70-85 см;
- глубина – не менее 55 см;
- ширина – 60-120 см.
Обратите внимание и на толщину столешницы – в целях безопасности она должна быть достаточной — от 30 до 50 мм
Шкафы под встроенные духовки
Как правило, духовка размещается под варочной панелью. Но не всем хозяйкам удобен такой вариант. Поэтому для встраивания духового шкафа используется как невысокие напольные конструкции, так и кухонные пеналы, в которых технику можно установить на любой удобной высоте.
Местоположение мебели для духового шкафа зависит от наличия розетки. Желательно, чтобы она находилась в стороне от задней поверхности конструкции.
Стандартные размеры кухонного шкафа под духовку следующие:
- высота – от 80 до 180 см (пеналы);
- глубина – не менее 55 см;
- ширина – 60-90 см.
Шкафы под встраиваемую посудомоечную машину
Располагать шкаф для посудомоечной машины следует так, чтобы за его задней стенкой либо над ним был узел для подключения коммуникаций.
Есть три варианта встраивания такой техники:
- под раковину – то есть в мойку;
- в отдельный шкаф. Это самый удобный и рациональный вариант;
- в навесной шкаф над раковиной – подходит для легких конструкций, рассчитанных на 5-6 комплектов посуды.
Размер шкафа под посудомойку обычно составляет от 40х60 до 60х100 см.
Шкаф под холодильник
Встроенный холодильник – это не только стильно, но и практично. Высокие холодильники встраиваются в кухонные шкафы-пеналы, а небольшие конструкции – под столешницу.
При этом, техника может быть как покрытой сверху материалом, схожим с панелями кухонного гарнитура, так и оставаться в заводском дизайне.
Типовые размеры шкафов под холодильники составляют:
- высота – от 160 до 220 см, для мини-моделей – 80-100 см;
- глубина – не менее 50 см;
- ширина – 40-60 см.
Шкаф под встраиваемую вытяжку
Встроенные вытяжки сочетают в себе элегантный внешний вид и высокую функциональность.
Основой для их монтажа обычно выступают верхние модули кухонного гарнитура. При этом, они должен находиться на высоте не менее, чем 65 см от плиты. Если она газовая, то оно увеличивается до 75 см.
Но существуют и лифтовые вытяжки, располагаемые в столешнице прямо за варочной панелью.
Размеры навесных шкафов для вытяжки составляют:
- высота — от 40 до 60 см;
- глубина – от 40 до 50 см;
- ширина – от 40 до 100 см.
Как выбрать оптимальный набор встраиваемой кухонной техники
Прежде всего четко определитесь со своими потребностями в технике. Ведь нет смысла устанавливать в мебель бытовое оборудование, которым вы будете пользоваться редко и эпизодично.
Функциональность приборов, их габариты определяйте исходя из стандартного набора блюд, которые часто готовятся в вашей семье. А объем духового шкафа, холодильника выбирайте с учетом количества членов семьи: не стоит переплачивать за большую морозилку, которая будет наполовину пустой.
Рекомендуем следующий минимальный набор для небольших кухонь в малогабаритных квартирах:
- духовой шкаф;
- варочная поверхность;
- холодильник;
- микроволновая печь.
В небольших кухонных помещениях часто возникает необходимость устанавливать стиралку – идеально подойдет встраиваемая бытовая техника. В более просторных кухнях целесообразно установить посудомоечную машину.
Какие бывают виды встроенных кухонь?
Мебель подбирается так, чтобы весь гарнитур выглядел как единый ансамбль. Для этого все шкафчики и полочки делаются в одной стилистике. Элементы гарнитура выполнены в одинаковой цветовой гамме.
Современная кухня
Для максимального удобства каждого члена семьи, кухонный гарнитур можно расположить несколькими способами. Среди них:
- прямая;
- двухрядная;
- угловая;
- в форме буквы П.
Каждая из этих форм имеет свои плюсы и минусы. Главное, что они соответствуют всем правилам безопасности и эргономики, легко справляются с решением функциональных и стилистических задач. Перед тем как остановиться на конкретной модели, нужно учесть общий дизайн интерьера, к которому будет подходить кухонный гарнитур.
Стиль хай-тек
Это будет Вам интересно: ОБЗОР:Идеи дизайна кухни в частном доме: 130+ фото и варианты компоновки

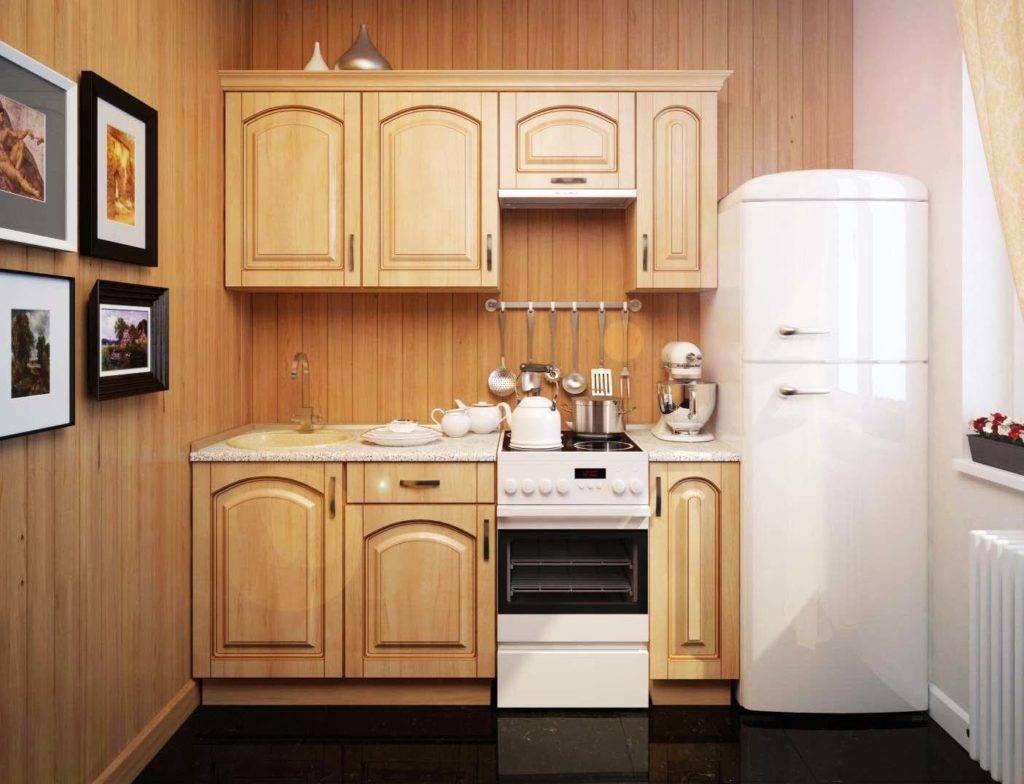

Прямая
Размещение кухонной мебели вдоль одной из стен является классикой. Это самый простой способ правильно и удобно организовать пространство. Сначала устанавливаются напольные шкафчики. Затем на стену вешаются навесные секции. Для экономии сверху можно размещать только открытые полки.
СоветИспользовать прямую форму лучше для небольших помещений. Обычно это касается стандартной планировки прямоугольной формы. Она поможет сэкономить драгоценные сантиметры в маленькой комнате.
Прямая белая кухня в классическом стиле со встроенной техникой
При проектировании кухонного гарнитура, важно знать, где будет установлена мойка. Обычно тумба под раковину крепится в углу комнате
Между ней и плитой нужно оставить пространство под рабочую зону. Длина секции в прямой кухне не должна превышать 2,5 метров. Если нарушить это правило, то между зонами станет трудно передвигаться, что усложнит процесс готовки.
Это будет Вам интересно: ОБЗОР:Дизайн кухни с балконом (100+ Фото): Мы за объединение пространства!!!
Двухрядная
Модели устанавливаются в комнатах, которые обладают большой площадью. Они могут иметь квадратную или прямоугольную форму. Гарнитур крепится вдоль двух стен, находящихся друг напротив друга.
Расстановка мебели вдоль двух параллельных стен
Этот способ расстановки мебели популярен и удобен. Он предполагает большое количество разных способов компоновки секций.
Самый интересный тот, при котором вдоль одной стены устанавливается плита, раковина и рабочая зона, а с противоположной от нее – холодильник и другие места хранения продуктов и мелкой бытовой техники.
Это будет Вам интересно: ОБЗОР:Дизайн малогабаритной кухни в хрущевке: 190+Фото реальных и практичных планировок

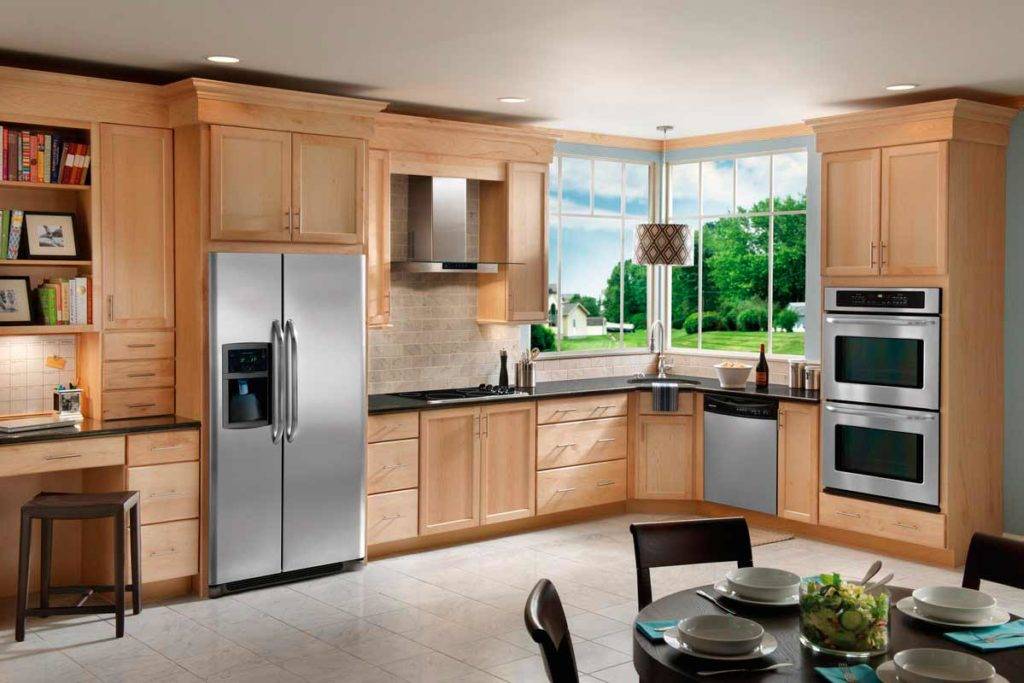

Угловая
Гарнитур подойдет для комнаты любой формы, планировки и размера. Угловая кухня не занимает много места. Она вмещает в себя много полезных предметов, обязательно присутствующие в данном помещении. Мебель расставляется в комнате в форме буквы Г вдоль смежных стенок.
Угловой вариант
Угловой способ расстановки секции позволит соблюдать правила золотого треугольника. То есть плита, мойка и холодильник будут находиться на удобном расстоянии друг от друга. Между ними можно расположить рабочую зону, организовать места хранения для малогабаритной техники.
К угловым секциям относятся:
- навесные шкафчики;
- модуль, устанавливающийся на пол;
- столешница угловой формы, которая монтируется поверх напольных конструкций;
- тумбочка под раковину.
Каждый из них поможет подобрать хороший вариант компоновки секций для каждого помещения, даже для нестандартной планировки.
Это будет Вам интересно: ОБЗОР:Дизайн кухни: 130+ Фото — новинки 2017 года на любой вкус
П-образная
В просторную прямоугольную или квадратную кухню лучше всего устанавливать гарнитур, который выполнен в форме буквы П. Он устанавливается чаще всего в квартирах-студиях или совмещенных помещениях.
П-образный вариант
СоветЕсли грамотно расставить секции, то можно разделить пространство на функциональные зоны. Это смотрится стильно, а процесс эксплуатации – очень удобен.
Планировка предполагает много разных систем хранения места, а также большую зону для готовки.
Это будет Вам интересно: ОБЗОР:Дизайн шторы ламбрекена на кухню (145+Фото): непростая, но выполнимая задача по оформлению
Дизайн малогабаритной кухни с холодильником в хрущевке на 5-6 кв.м. + 190 ФОТО реальных и практичных планировок
А как все-таки правильно?
Когда-то, года так три назад, я здесь уже делилась . У меня при росте 1,76м столешница находится на высоте 920мм от пола и мне удобно. По локтевому сгибу это 130мм от столешницы, то есть в принципе, можно было и на 890мм остановиться, и до 940мм увеличить. Поэтому, если я вижу перед собой высоких заказчиков, я всегда рекомендую задуматься об увеличении стандартных нижних модулей по высоте.
Однако семьи бывают разные и не везде оба супруга одинакового роста. А есть еще родители, дети, другие члены семьи. Поэтому – стандарт в 850-860мм рулит. Ниже уже вряд ли сделаешь, если хочешь ту же посудомойку встроить. Ее же в пол не прикопаешь.
Подписывайтесь на канал “”! Ставьте лайк (это сохранит публикацию в ленте вашего профиля), если материал показался полезным
Спасибо за внимание!
Встраиваемые микроволновки
Микроволновая печь – это многофункциональный прибор бытовой техники, без которого невозможно представить современную кухню. Встраиваемые модели создают дополнительное удобство при их использовании, а также идеально вписываются в интерьер любой кухни или столовой.
В настоящее время выделяются три основных вида встраиваемых микроволновых печей:
- обычные приборы бытовой техники, работа которых основывается на микроволнах. Эти микроволновки подходят для разогрева готовых блюд и размораживание полуфабрикатов;
- микроволновые печи со встроенным грилем. Подходят для готовки пищи и запекания различных продуктов;
- микроволновые печи с конвекцией. В них предусмотрена функция распределения горячего воздуха по рабочей камере; микроволновки этого типа могут использоваться для приготовления разнообразных блюд.
Монтаж встраиваемых микроволновых печей обычно предполагается в навесных шкафах. Также практикуется установка приборов в колоннах, если есть свободное место на кухне.
