Розетки, которые можно встроить в кухонную столешницу

Разновидности выдвижных розеточных блоков

Встраиваемые розетки, розетки скрытого монтажа, скрытые розетки, розетки скрытого монтажа — все это названия одного и того же устройства. Чтобы облегчить обращение с ними, производители разработали два типа:

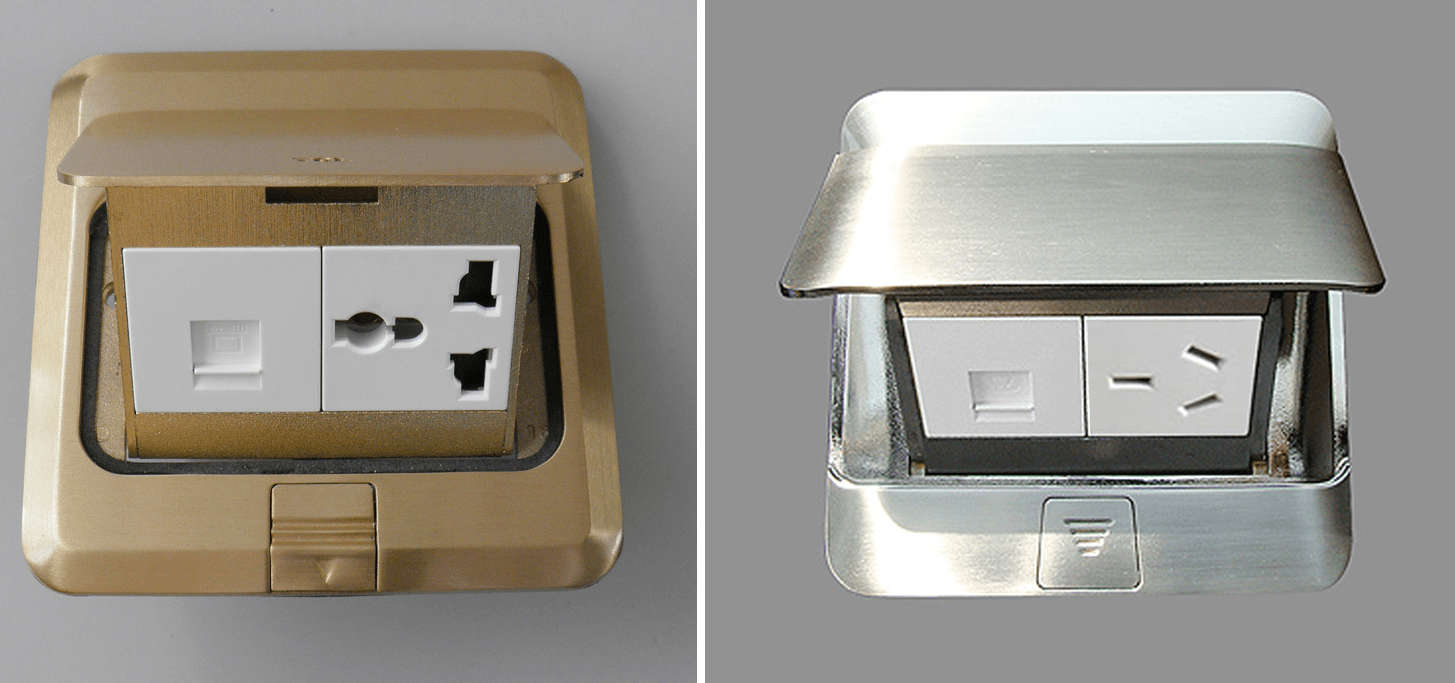

Горизонтальные устройства в основном монтируются на поверхность столешницы. Блок не выдвигается из неё, но надёжно скрыт под крышкой, которая открывается лёгким нажатием на корпус. Такие блоки чаще всего имеют 2 или 3 розетки, а также различные разъёмы: для подключения интернета, HDMI, USB и т.д. Горизонтальные розеточные блоки имеют максимальную надёжность и удобство эксплуатации. Пример представлен на фото снизу.

Вертикальные устройства “выходят” из столешницы после нажатия на его корпус. Такие блоки занимают минимум пространства на столешнице, но максимум глубины под ней, что не всегда удобно, например, если под столешницей расположен неглубокий выдвижной ящик.

Специфика подключения электроприборов и техники на кухне, правильное расположение

При размещении встраиваемой фурнитуры и электрических приборов следует руководствоваться общепринятыми требованиями:

1. Выдвижной розеточный блок располагается таким образом, чтобы его было легко открывать и закрывать.
2. Встроенные розетки не устанавливаются рядом с газовой плитой и мойкой. Если блок планируется поместить под раковиной, то он должен обладать степенью защиты свыше ІР44.
3. Запрещается монтировать фурнитуру сразу за бытовой техникой. Минимальное расстояние должно составлять 15 см.
4. Все электрические элементы размещаются так, чтобы к ним не могли дотянуться маленькие дети.
5. Розетки под вытяжку располагают на расстоянии 0,2-0,3 м от оборудования.
6. Количество стационарно установленных розеток не должно быть меньше 6 ед.
7. Кабель не должен слишком сильно натягиваться, перегибаться или контактировать с горячими предметами.
8. К выдвижным блокам не рекомендуется подключать постоянно эксплуатируемые приборы с максимальной мощностью. Смотанный кабель чрезмерно нагревается.

Для монтажа встраиваемых розеток в столешницу понадобятся такие инструменты:

• перфоратор с насадкой;
• набор отверток;
• плоскогубцы;
• канцелярский нож;
• рулетка;
• уровень.

Монтажные работы состоят из следующих этапов:

1. подводка электрической сети к месту расположения изделия;
2. сверление отверстия в столешнице;
3. установка и фиксация розеточного блока;
4. подключение розеток к общей электросети;
5. монтаж защитных планок (при необходимости).

Для надежного крепления фурнитуры используются крепежи, которые входят в комплект приобретаемого товара.

Розетки, встраиваемые в столешницу, классифицируются в зависимости от внешнего вида и типа конструкции.

По первому признаку фурнитура бывает горизонтальной и вертикальной. Горизонтальные модели имеют несколько силовых разъемов, расположенных на внутренней панели фурнитуры. Стандартные вилки могут дополняться разъемами под кабели для USB или интернета. Вертикальные блоки обладают разной высотой с разъемами, которые располагаются друг над другом.

В зависимости от типа конструкции встраиваемые блоки подразделяются на поворотные и выдвижные.

Как выбрать розеточный блок для кухни

Существуют определённые нормативы по оснащению жилых помещений розетками. Норматив по площади такой – не менее одной розетки на 6 м2. Конечно, если потребителей много, то количество розеток придётся добавить. Для электроплиты, стиральной машины, холодильника нужны розетки с заземлением. Для помещений с повышенной влажностью следует приобретать розетки во влагозащищённом исполнении с индексом IP 44. При покупке надо обязательно проверить допуски по предельным напряжению, току и мощности. Устанавливать розетки нужно не ближе 60 см к трубам газопровода и водопроводным.

ФОТО: electrikmaster.ruСкрытые модели вертикального размещения на горизонтальной панели

Число модулей и допустимая мощность

Коммутационная аппаратура – розетки, выключатели и т. п. – подбирается под параметры предполагаемой нагрузки, количество и потребляемую мощность подключаемых приборов. И электропроводка тоже должна соответствовать этим характеристикам. Нужно суммировать мощности всех подключаемых приборов и увеличить полученный результат вдвое.

Прочие критерии выбора

И конечно, при покупке следует внимательно оценить внешний вид, можно разобрать блок и оценить качество исполнения деталей и сборки в целом. Желательно продумать технологию монтажа, сколь она удобна. Следует пообщаться с владельцами подобных изделий.

Популярные бренды

В России электротехническими изделиями торгуют многие фирмы, в том числе и отечественные. Российская компания «Экопласт» выпускает недорогую, но надёжную продукцию. У польской фирмы GTV продукция тоже недорогая и к тому же выпускается в разных конфигурациях.

Германская Schulte Elektrotechnik (владелец бренда Evoline) котируется как один из флагманов этой отрасли. Изделия этой фирмы имеют модульную конструкцию. Также по модульному принципу построены устройства компании Legrand (Франция). Их блоки имеют до восьми розеток. Крышка блока откидывается от нажатия кнопки. Шведская компания Kondator поставляет в Россию блоки вертикального типа в алюминиевых корпусах.

Что представляют собой встроенные в столешницу розетки

Главный отличительный признак встраиваемых розеток – они меньше мешают хозяйке. Для обычных розеток стационарного монтажа, если постараться, можно найти место, где они не будут никому мешать. И в этом месте их может быть установлено много.

К оснащению кухни розетками нужен функциональный подход. Разные бытовые приборы имеют различную степень загрузки и различную частоту использования.  А у хозяйки случаются ситуации, когда необходимо поработать с прибором, который редко вынимается из шкафа. В этот момент из столешницы появляются свободные две-три розетки, что надо – подключается, после работы блок снова прячется в стол. Блок розеток может быть вертикального расположения или горизонтального. Это уж кому как нравится. Розетки можно вынимать из их гнёздышка рукой, а можно нажать кнопку, и они сами выскочат наружу.

ФОТО: remontkit.ruВстроенный в столешницу поворотный блок розеток

Производители

Польская фирма GTV (Werkpol) более известна на рынке как производитель мебельной фурнитуры, одним из направлений ее деятельности является выпуск сопутствующих электротехнических устройств. Под брендом GTV компания выпускает недорогие силовые электророзетки горизонтального и вертикального расположения.

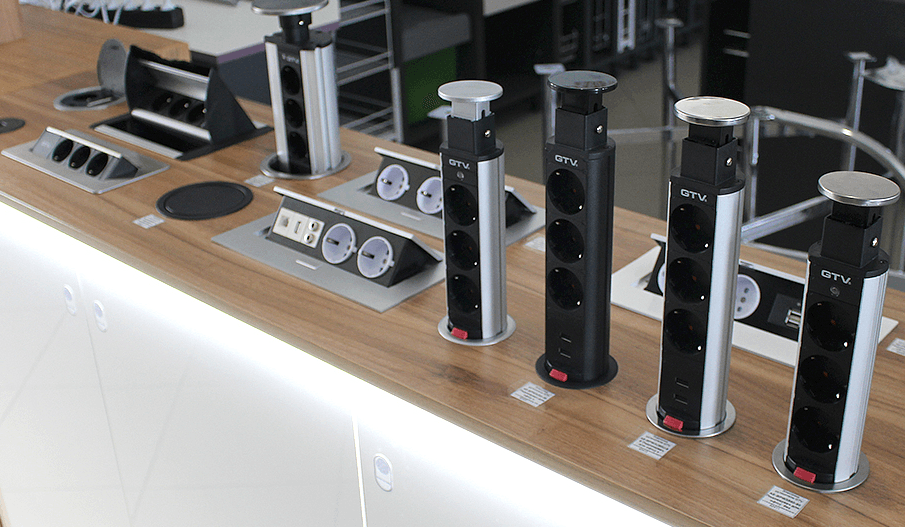

Встроенные розетки GTV

Legrand

Офис крупнейшего мирового производителя электротехнической продукции — холдингаLegrand, размещен во Франции, концерн производит 215 тысяч наименований продукции, является обладателем 4,5 тысяч запатентованных разработок.

На предприятиях в 80 странах работает 36 тысяч сотрудников, годовой оборот холдинга составляет 4,5 миллиарда евро. Потребителю известны такие бренды группы Legrand, как Estap, BTicino, Vantage, Cablofil.

На отечественном рынке Legrand представлен как производитель высококачественных выдвижных розеточных блоков серии DLP. Блоки комплектуются сменными крышками популярной цветовой гаммы (цвета — белый, золотой, серебряный, черный, металлик), могут состоять из нескольких модулей, максимальное число которых доходит до 8, выдвигаются наружу при плавном нажатии кнопки на корпусе.

Встраиваемая розетка Legrand

Evoline

Электротехническую продукцию под брендом Evoline производит немецкая компания SchulteElektrotechnik, появившаяся на рынке в 1964 году. В настоящее время Evoline является европейским лидером в разработке современных инновационных решений, за время своей деятельности фирмой запатентовано около 300 разработок в сфере электротехники.

Электротехнический завод SchulteElektrotechnikGmbH&Co, расположенный в немецком городе Люденшайд, выпускает в год около 1,5 миллиона высококачественных модулей, значительная часть которых поставляется на отечественный рынок.

Конструкция и способы подключения электроприборов к евророзетке Evoline

Встроенные электророзетки от Evoline представлены моделью PortCuisine, имеющей модульную конструкцию. Это позволяет устанавливать в устройстве USB-порты, евророзетки или цифровые разъемы HDMI по усмотрению пользователя.

Kondator

Шведская компания Kondator выпускает встраиваемые вертикальные блоки в алюминиевом корпусе, линейка продукции имеет название SmartlinePopup и состоит из трех моделей. Устройства имеют различное количество силовых контактов, могут быть оснащеныразъемами USB, VGA / audio, и портами HDMI и RJ45 для передачи видеосигнала и подключения интернета.

Поворотные встраиваемые евророзетки Kondator

Классификация встраиваемых в столешницу блоков

Установка выдвижного блока розеток в навесной шкаф

Встраиваемые в стол розетки – стильное решение для кухонных и офисных помещений. Монтировать их можно как в плоскость столешницы, так и в шкафы или столы. Такие блоки являются отличной альтернативой стандартным удлинителям, демонстрируют более высокую универсальность и комфорт использования. Обычные удлинители не всегда уместны, в особенности в таких помещениях, как конференц-залы или дизайнерские кухни.

По типу конструкции выдвижные розетки бывают:

• горизонтальные;
• вертикальные;
• скрытые.

Блоки горизонтального типа могут обладать от 1 до 5 силовыми разъёмами. Кроме традиционных вилок, они могут оборудоваться портами USB, HDMI и Ethernet для подсоединения интернет-доступа.

По способу доступа к розеткам блоки разделяют на выдвижные и поворотные.

Отдельные модели розеточных блоков оснащаются функцией поворота на 180 или же на 360 градусов. Большинство из них имеют подсветку для удобства работы в темноте и формирования соответствующего стиля.

Устройства поворотного типа обладают высокой степенью надёжности. Недостатков у них фактически нет, за исключением одного фактора – невозможность взаимодействия с боковыми типами вилок.

Выдвижные розетки могут быть размещены:

• В навесных шкафах.
• В плоскости столов/столешниц.
• В угловом соединении между стеной и столешницей.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

1. Составляется подробная схема.
2. Указанные в проекте точки и линии переносятся на стены помещения.
3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Как на кухне разместить розетки

Электрика на кухне

Проводка на кухне своими руками: пошаговая инструкция

Как выбрать розетки для кухни

Выдвижные розетки для столешницы

Установка вытяжной вентиляции на кухне

Подробнее о брендах

Продукция от польской компании GTV (Werkpol) специалистам по производству мебели хорошо знакома. Чаще всего приходится иметь дело с качественной фурнитурой.

Под этим же брендом относительно недавно началось производство и электротехнических устройств. Преимуществом изделий является относительная доступность и надежность. В ассортименте имеются электрические розетки горизонтального и вертикального размещения.

Legrand является лидером по производству электротехнической продукции. Головной «штаб» находится во Франции. Холдингом освоен выпуск 215 моделей изделий, получены патенты на 4500 собственных проектов.

Предприятия компании расположились в 80 государствах мира, на которых трудится 36 000 человек. Ежегодный денежный оборот компании доходит до 4500 тысяч евро. Простому обывателю могут быть известны следующие бренды группы Legrand — Vantage, BTicino, Cablofil, Estap.

Отечественный рынок компании Legrand представлен электрической фурнитурой, розеточными блоками стационарного и выдвижного исполнения. Изделия выпускаются в наиболее востребованных цветовых вариантах, в том числе белом, золотом, металлическом, черном и серебряном. Розетки изготавливают модульные, общее количество разъемов в которых может доходить до 8 единиц. Выдвижные образцы отличаются плавностью хода и легкостью нажатия.

Еще одним серьезным производителем электрической фурнитуры считается немецкая компания Evoline, известная своей продукцией еще с 1964 года. Сегодня она является одним из европейских лидеров в области разработки инновационных решений. Производителем, за все время его существования, было официально зарегистрировано и запатентовано свыше 300 различных открытий в области электротехники.

Производственные мощности Evoline находятся в Германии, городе Люденшайд. Именно здесь ежегодно выпускается более 1500 тысяч единиц продукции. Из встраиваемой фурнитуры следует отметить модульную модель PortCuisine. В одном устройстве могут быть стандартные розетки с заземлением, цифровые входы HDMI, USB порты и телефонные разъемы.

Необходимо отметить и производство шведской компании Kondator, предлагающей встраиваемые розеточные блоки с вертикальным размещением. В отличие от многих других фирм, она изготавливает фурнитуру в алюминиевом корпусе.

Особое внимание необходимо обратить на линейку SmartlinePopup на три модуля. Имеются варианты на разное число силовых контактов. Возможны исполнения с портами Rj45, HDMI, разъемами под VGA, USB, аудио устройства

Возможны исполнения с портами Rj45, HDMI, разъемами под VGA, USB, аудио устройства.

Порядок работы и специфика встроенных блоков

По своей сути встраиваемый розеточный блок — это тот же удлинитель с несколькими гнездами.

От обычного удлинителя встраиваемый розеточный блок отличается следующим:

• конструкция предполагает установку в столешницу или стенку шкафа;
• часть с розеточными гнездами подвижна: при необходимости выдвигается, после использования снова задвигается под столешницу;
• устройство снабжено крышкой, расположенной в закрытом состоянии на одном уровне со столешницей, так что розетки в этом положении не видны.

В рабочем и нерабочем положениях встраиваемый розеточный блок удерживается фиксаторами.

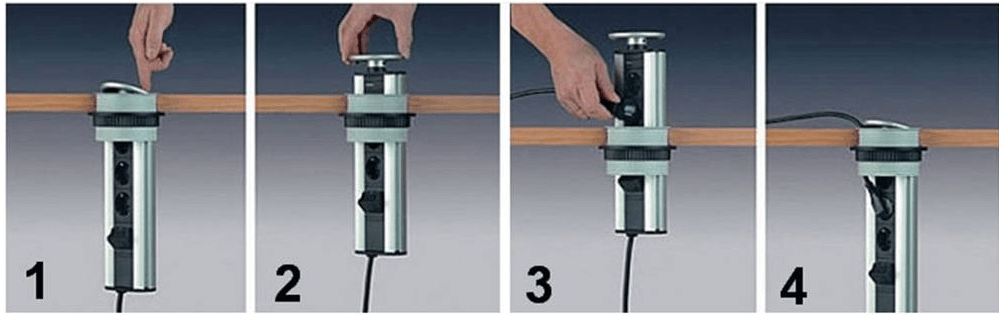

Пользуются устройством так:

• для приведения в рабочее положение пользователь нажимает на крышку и та приоткрывается;
• далее движением руки розеточная часть извлекается наружу до щелчка, означающего срабатывание фиксатора;
• для приведения в нерабочее положение фиксатор отжимают активацией кнопки и усилием руки утапливают блок в столешницу до щелчка.

Крышки для таких блоков выпускаются в большом цветовом разнообразии, так что подогнать внешний вид устройства под тон своего стола и общий интерьер не составляет труда.

Как выбрать розеточный блок для кухни

Так что разновидностей много, и компания, с которой вы заключаете договор на изготовление кухни на заказ, предлагает вам на выбор варианты встроенных розеток. Понятно, что в первую очередь вам будут настойчиво предлагать самые дорогие.

Но решите, что для вас действительно важно:

• количество розеток в розетке для подключения. Подумайте, сколько приборов вы можете использовать одновременно, и добавьте еще одну розетку. Обычно это число сокращается до трех;
• наличие заземления – обязательное требование для кухни;
• сложный вопрос – суммарная мощность подключаемых электроприборов. Ради интереса возьмите и изучите мощность миксера, комбайна, соковыжималки и всего остального, чем вы там пользуетесь, и прибавьте к этому процентов 20 на всякий случай. В среднем по мощности нужно брать агрегат на 3,5 кВт, не прогадаете;
• производитель розеточных блоков. Не ведитесь на дешевизну китайских поделок. Лучше выбирать продукцию европейского или отечественного производства. Тем не менее, спрос на них есть, и положительных отзывов гораздо больше;
• класс защиты от влаги и грязи – не ниже 44, все ниже – только для компьютерного стола или тумбочки;
• внешний вид зависит от ваших внутренних предпочтений. Иногда просто глубина седла вилки раздражает и это необъяснимо. Сосредоточьтесь на своих чувствах.

Виды и особенности выдвижных розеток

Вертикальная выдвижная розетка для столешницы

Данная разновидность розеток применяется чаще всего. При этом их конструкция является не самой практичной и долговечной, так как возвышающаяся над столешницей «башня» может быть невзначай задета и легко повреждена. Кроме того, выдвижной вертикальный блок подвержен расшатыванию, ведь при вставке вилки нужно приложить некоторое усилие.

Горизонтальная выдвижная розетка

Отличается от иных выдвижных устройств горизонтальным размещением розеточного блока и показателем высоты выдвигаемой части. Такая конструкция имеет высокую прочность, а также более удобна в эксплуатации. Имеется у горизонтальных блоков и значительный минус – проблемное подсоединение техники с боковым типом вилок.

Выдвижной поворотный розеточный блок

Встроенные розетки поворотного типа являются самыми универсальными среди выдвижных конструкций. Они идеально подходят для обустройства кухонных столешниц, поэтому являются очень надёжными и демонстрируют высокий уровень эргономичности. Поворотные блоки плотно фиксируются в плоскости и выдерживают частые вставления/вытаскивания вилок, а значит являются долговечными.

В отличие от традиционных блоков выдвижного типа, данная конструкция оснащается поворотным механизмом. Он срабатывает от нажатия пальцем на определённый участок лицевой крышки. После открытия розеток устройство фиксируется под углом 45 градусов.

По типу монтажа поворотные блоки разделяют на 2 вида:

Скрытые розетки

Выдвижные и встроенные розетки: правила выбора розетки для установки в столешницу характеристика и инструкция по монтажу
Большое разнообразие представленной на рынке продукции осложняет выбор подходящей модели, поэтому для принятия верного решения необходимо учитывать особенности выбора и установки выдвижных розеток.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Выдвижная розетка в столешницу: разновидности и особенности, установка своими руками С помощью цилиндрической насадки коронки по дереву дрелью или перфоратором просверливают в плите отверстие нужного диаметра. Спрашивайте, я на связи!

Производители розеток в столешницу: кому можно доверять?

К сожалению, не всё то золото, что блестит. Это правило касается и розеток. Не всякая встроенная розетка действительно заслуживает появиться на вашей кухне. Подделок с доступной ценой и привлекательным внешним видом очень много, но, покупая поддельное изделие, которое работает под высоким напряжением, вы здорово рискуете. Так что примите совет: никаких но-нейм изделий из китайских мегамаркетов. Лучше немного добавить денег и купить розетку, безопасность которой действительно гарантирована репутацией производителя.

К примеру, Экопласт – отечественная компания, которая набирает всё большие обороты производства на фоне санкций. Ей уже 15 лет, репутация у неё надёжная не только у нас в стране, но и за рубежом, где продукция также пользуется большим спросом. Она имеет международные и отечественные сертификаты, подтверждение аккредитованных лабораторий в безопасности изделий.

Немецким качеством отличается продукция Schulte Elektrotechnik. Кстати, именно эта компания стала пионером в разработке и производстве встраиваемых в мебель розеточных модулей. Её прямой конкурент из Германии – Evoline, изюминка продукции которого заключается в необычном и изысканном дизайне.

ФОТО: market.yandex.ruEvoline производит широкий ассортимент врезных и наружных розеток на любой вкус

Если хотите супернадёжный модуль для кухни, рассмотрите розетки от шведской фирмы Kondator. Здесь вы также встретите широкий ассортимент блоков с разным количеством разъёмов.

На слуху испанская фирма Simon, её рекомендуют многие пользователи за достойное качество и хороший выбор выдвижных и поворотных моделей.

Хорошей репутацией пользуются встраиваемые розетки от польской GTV, опыт работы которой насчитывает уже 2 десятилетия. Изделия этого производителя имеют европейские сертификаты и, хотя не пользуются громкой славой, у экспертов заслуженно получают высокие оценки.

Процесс установки

Монтаж встраиваемого розеточного блока предельно прост:

1. в столешнице или стенке шкафа вырезают отверстие. Шаблон обычно прилагается к изделию. Если столешница из дерева или древесно-стружечной плиты, стенки отверстия обрабатывают герметиком или оклеивают ламинатом (защита от влаги внутренней структуры материала). Несмотря на наличие крышки, не допускается установка розеточного блока вблизи мойки: гнезда не закрываются герметично и при таком расположении возможно попадание воды на токоведущие части с последующим ударом током;
2. крепят блок в проеме посредством саморезов или дюбелей;
3. включают блок в стационарную розетку или подсоединяют к его клеммам кабель, если вилка не предусмотрена.

Если нет желания портить мебель, применяют такой способ установки:

• отставляют стол на некоторое расстояние от стены;
• перекрывают образовавшийся просвет ламинированной МДФ (прикручивают уголками к стене);
• устанавливают в нее розеточный блок.

Для установки блока в столешницу из стекла или искусственного камня, рекомендуется обратиться в мастерскую. Действуя самостоятельно, неопытный человек может безвозвратно испортить дорогой предмет мебели.

Виды и особенности выдвижных розеток

Розетка скрытого монтажа — это оригинальное изобретение производителей розеток. Она проста в использовании и гармонично вписывается в любое помещение.

Производители розеток предлагают потребителю все более совершенные модели и вариации таких конструкций.

Цветовые комбинации, предлагаемые производителями, позволяют выбрать наиболее подходящий вариант для вашего дома, делая розетку практически незаметным элементом дизайна интерьера.

Классификация встраиваемых в столешницу блоков

Встраиваемая розетка в шкаф, стол или верстак — стильное решение для кухни-студии или офиса. Они являются альтернативой розетке и лучшим выбором. Обычная розетка не всегда является лучшим решением, особенно когда речь идет о переговорных или учебных комнатах.

Для конференц-зала целесообразно установить несколько блоков розеток скрытого монтажа. Так вы избежите запутывания удлинительных кабелей.

В зависимости от внешнего вида блока скрытого монтажа, розетки могут иметь различное исполнение:

• горизонтального типа;
• вертикально расположенные.

Горизонтальные блоки могут иметь одну розетку, а также 2, 3, 4 и более. Это зависит от конкретной рассматриваемой модели. Помимо стандартных розеток, они могут быть оснащены USB, HDMI и интернет-соединениями.

Низкие модели с разными типами розеток подходят для установки в зоне отдыха, когда дома живет семья из 2 человек

Вертикальные модели отличаются по высоте и функциональности. У этого типа удлинителей есть низкие версии, где все розетки расположены по краям устройства.

Часто встречаются модели с 2, 3, 5 и более розетками, расположенными друг за другом по высоте. К таким блокам розеток можно подключить не только кухонную технику, но и ноутбук, зарядное устройство для любого типа мобильного телефона, нестандартные вилки для электроприборов.

Розетки с круглыми входами довольно компактны. Они позволяют одновременно подключать несколько электроприборов с разными розетками

Розетки, встраиваемые в поверхности мебели, различаются по своим конструктивным особенностям.

В зависимости от модели, выдвижные устройства могут поворачиваться на 180 или 360 градусов вокруг своей оси. Некоторые производители предлагают розетки с подсветкой, которая может придать помещению особую атмосферу.

С откидными вертикальными моделями, установленными достаточно высоко над верстаком, следует быть осторожным, вытаскивая вилку из розетки.

Плюсы и минусы

Выдвигающиеся розетки имеют рычаг, при помощи которого их можно вытащить или вставить обратно. Неэстетичный питающий кабель спрятан прямо в кухонной мебели. К преимуществам можно отнести следующие особенности таких устройств:

• внешний вид;
• возможность выбора положения (горизонтальное или вертикальное);
• занимают минимум пространства;
• бывают с высокой степенью влаго- и пылезащиты;
• имеются изделия с возможностью подключения заземляющего кабеля;
• устанавливаются на поверхность из любого материала;
• ассортимент предлагает варианты гнезд для подключения телевизора, телефона, модема и т. п.

• займут некоторый объем в скрытом пространстве кухонной мебели;
• нет возможности установить в шкафчики, где ящики выдвигаются;
• относительная дороговизна;
• со временем само изделие либо его основание способно деформироваться от воздействия влажности.
