Основа для будущей кухни: инструкция по созданию правильного чертежа

Основные типы планировки кухонь

Итак, на сегодняшний день можно выделить 6 типов планировок такого важного пространства дома, как кухня. Каждая из них имеет множество особенностей и нюансов, к рассмотрению которых мы и приступаем далее

Линейная планировка

Данная планировка считается универсальной и наиболее компактной. Она весьма проста в проектировании, так как у нее отсутствуют углы, ведь она идет по одной линии. Именно поэтому, имеет она еще одну выгодную особенность – пониженную стоимость.

Линейная кухня

Однако, к минусам данного типа планировки явно стоит отнести то, что линейное расположение гарнитура весьма неудобно, так как, как вы уже могли догадаться, оно нарушает наше основное правило, обозначающее рабочий треугольник.

Подходит такой тип размещения мебели для:

• кухонь маленького размера (хрущёвок);
• узких кухонь, ширина которых составляет не более 2 метров;
• кухонь, играющих роль проходного помещения;
• пространств для приготовления пищи в квартирах-студиях.

Выставочный вариант кухни линейного типа

Линейная планировка – лучший вариант для студентов, очень занятого работающего населения и других категорий граждан, которые просто не успевают готовить дома.

Линейная кухня: чертеж

Г-образная планировка

Данный вариант весьма удобен:

• универсальностью;
• компактностью.

Так, вместить его можно практически в квартиру с любой кухней, ведь он позволяет задействовать, по сути, «пустое» пространство – угол, в который обычно используется в качестве места для установки цветка или щетки с совком. А если туда установить шкаф, то можно сделать его достаточно глубоким, чтобы установить:

• мусорный бак;
• лотки для хранения корнеплодов и т.д.

Г-образная кухня

К сожалению, есть у Г-образного размещения мебели и минус – сделать такой гарнитур обойдется недешево, так как, как раз таки угловой элемент мебельного ряда потребуется укомплектовать дополнительной фурнитурой, например:

• каруселью;
• корзинкой;
• этажеркой.

Кроме того, такие кухни всегда делаются исключительно под заказ, так как параметры каждой квартиры во всех случаях будут разными.

Подходит Г-образная планировка для:

• кухонь прямоугольного типа;
• небольших кухонь.

Очень удобно в такой планировке на угловой шкаф помещать мойку или варочную поверхность, особенно, если угол слегка скошен.

Угловой элемент Г-образной кухни

Двухрядная система

Используя схему двухрядного размещения мебели, удобно создать рабочий треугольник, при этом использовав обе стены узкого, прямоугольного помещения.

Кухня двухрядная

К минусу двухрядной системы можно отнести то, что данный вариант планировки в слишком широком или слишком узком помещении не уживется, так как, чтобы воплотить его в жизнь, необходимо иметь в кухне проход примерно в полтора метра шириной.

Кроме того, такая кухня характеризуется наименьшей степенью безопасности, особенно если она является проходной. Но при этом она идеально подходит для вытянутых и узких помещений.

Вариация на тему двухрядной кухни

П-образная кухня

Данный вариант планировки позволяет кухонному гарнитуру буквально окружить кулинара, который в удобный момент сможет достать из шкафа нужную ему вещь максимально быстро. Эта кухня весьма вместительна, однако, считается самой громоздкой, так как для него нужно действительно большое количество площади.

Отлично подходит такая кухня для больших помещений, и даже иногда и для хрущевок, если в них имеются широкие и длинные подоконники.

Занимаясь планированием размещения П-образного гарнитура, имейте ввиду, что проход между шкафами должен составлять не менее 100 сантиметров и не более 180, иначе комната станет ужасно неудобной.

Кухня П-образная

Островная кухня

Островок – наиболее функциональное решение для обустройства кухни. Его плюсы состоят в следующем:

• он добавляет рабочего пространства;
• позволяет разделить комнату на несколько зон, например, для готовки или в столовой.

К сожалению, обустроить такой островок можно только на кухне, площадь которой составляет не менее 18 квадратных метров. Это лучший вариант для просторной кухни.

Кухня островная

Кстати, островок можно приспособить также в качестве бара, складируя туда тару для напитков и саму горючую жидкость.

Так или иначе, островок съедает солидное количество свободного пространства, поэтому не рискуйте обустраивать его в маленькой кухне.

Создание эскиза и замеров

Сделать кухню своими руками не трудно, когда вы имеете замеры помещения и эскиз кухонного гарнитура. В качестве примера мы взяли прямоугольный гарнитур, чертеж которого самый простой. Расположение такой мебели находится в комнате прямоугольного типа или в кухнях-студиях, совмещенных с гостиной, там это смотрится эстетично и удобно в использовании.

После выбора такого типа кухни следует знать, что расставлять мебель и элементы будет нужно с определенной последовательностью, так помещение останется со свободным пространством и рационально использованными рабочими поверхностями.

• Холодильник стоит возле окна вдали от радиатора отопления.
• Рабочая поверхность со столешницей 50 см.
• Газовая или электрическая плита.
• Еще одна столешница с рабочей поверхностью.
• Мойка.

Придерживаться такой последовательности нужно в том случае, когда совпадает место для вытяжки над плитой и сливные трубы для раковины.

Такой дизайн дает возможность разместить обеденную и рабочую зоны, сэкономив свободное пространство. Поэтому, эскизы кухонных гарнитуров с размерами необходимо делать максимально точными.

При П-образном варианте планировки не ставьте плиту по центру гарнитура рядом с окном – это закроет доступ к плите, а при открытом окне конфорки будет задувать ветер.

Дополнительные правила расположения мебели

Детальный план конструкции кухонных шкафов с указанием конкретных элементов и видов их монтажа

Учтите расположение газовых и сантехнических труб. Первые скрывать за фасадами шкафчиков нежелательно. А вот водопроводные пути нужно спрятать от глаз домочадцев и гостей. Рассчитайте необходимые отверстия в шкафчиках. Если мойка расположена не сразу у труб, придется сделать сквозные проходы в стенах.

Гипсокартонный короб, под которым укрыта труба, может стать самостоятельным предметом интерьера

Не забывайте, что под шкафчики нужно отвести дополнительное пространство (для открытия дверец). Оно равно длине секции, 45-70 см. Не ставьте ближе, чем на это расстояние, кухонные островки и барные стойки.

Газовые трубы спрятаны в декоративном шкафчике

В последнее время СВЧ-печь и кофемашину переносят в верхнюю линию шкафчиков. Нижняя половина секции сменяется на открытую нишу, куда устанавливается один из приборов. Не располагайте такие ниши над плитой или мойкой, т.к. это может привести к короткому замыканию. При расчете высоты и длины учитывайте параметры прибора: обычно микроволновые печи выпускаются с габаритами 50 на 40 см, кофемашины – 45 на 60.

Этап 4. Замеры помещения

Перед тем как спроектировать гарнитур, нужно измерить и пометить на плане:

• Длину и ширину помещения;
• Высоту стен от пола до потолка;
• Расстояние между стенами;
• Расстояние от углов до двери;
• Двери и окна, а также расстояние от их краев до пола, потолка, углов. Не забудьте замерить и запас места, необходимое для открывания окон и дверей;
• Размеры всех выступов;
• Расстояние от стены и от пола до вытяжного отверстия;
• Размеры и расположение труб, вентиляционных шахт, радиатора, газовой колонки , если она есть;
• Розетки и выключатели. Если вы находитесь на стадии ремонта, то обозначьте на плане расположение розеток в настоящий момент, а также их желаемое расположение и число в будущей кухне;
• В случае, если у вас уже есть бытовая техника, то нужно измерить и ее.

Крайне важно все параметры измерить правильно. Ошибка даже в 0,5 см может доставить вам немало проблем на этапе сборки. Подсказка

Подсказка

Перед походом в магазин измерьте все параметры сами. Однако рекомендуем не отказываться от услуги штатного замерщика, которую вам предложит продавец уже после составления проекта. После этих «контрольных» замеров, проект еще раз уточняют, утверждают и только потом начинают изготавливать вашу будущую кухню.

Виды кухонных шкафов

Принципиально разную конструкцию имеют навесные и напольные шкафы.

Среди навесных модулей можно выделить следующие разновидности:

• Прямой кухонный шкаф. Типовая конструкция дополняется полками, иногда ящичками или посудосушителями, встроенной подсветкой. Может закрываться одной дверцей или двумя, горизонтально или вертикально.
• Угловой кухонный шкаф. Чаще всего используют трапециевидную симметричную конструкцию. Иногда заменяют ее на Г-образную, в которой не одна скошенная дверца, а две, расположенные перпендикулярно относительно друг друга.
• Шкаф под вытяжку. Конструкция различается для разных встраиваемых вытяжек. Перед проектированием лучше посмотреть нюансы встройки конкретной модели в техпаспорте.
• Шкаф над холодильником. Если холодильник невысокий, то над ним можно разместить дополнительное место для хранения. Его преимущество – увеличенная глубина, по сравнению с остальными навесными модулями.
• Навесные модули со встроенной бытовой техникой – микроволновкой, газовой колонкой, аэрогрилем и т.д. Проектируются индивидуально, под размещение на кухне и габариты самих предметов.

Напольные кухонные тумбы также можно разделить по видам:

• Прямые. Стандартная конструкция короба дополняется вложенной полкой или выдвижными ящиками, различными системами хранения.
• Угловые. В отличие от навесных шкафов, трапециевидные угловые тумбы используются редко – слишком много пространства они «съедают». А вот прямые с фальш-панелью и Г-образные с дверцей-трансформером пользуются популярностью.
• Торцевые. Заканчивают обычно ряд кухни скругленным или скошенным модулем. Он имеет характерную треугольную конструкцию, оснащается прямой или радиусной дверцей. Или остается открытым, со скругленными или спиленными полками.

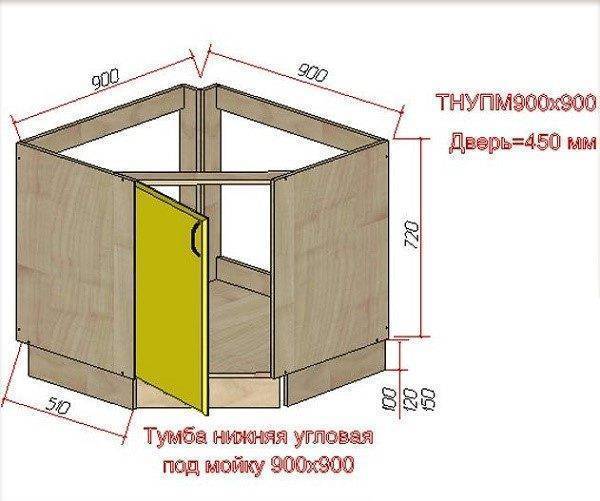

• Под мойку. Принципиальных отличий в конструкции стола-мойки от угловых и прямых кухонных тумб два – отсутствие задней стенки и планки, к которым крепится столешница, располагаются вертикально, чтобы не мешать врезу чаши мойки. Длина и глубина тумбы должна соответствовать размерам мойки.
• Под встраиваемую духовку. Шкаф имеет нишу 600х600 для расположения духового шкафа. В некоторых моделях требуется предусмотреть дополнительную вентиляцию (врезается специальная решетка в столешнице).
• Пеналы. Чаще всего разрабатываются под встройку бытовой техники – холодильника, духового шкафа, микроволновки, стиральную или посудомоечную машину. Но нередки варианты и пеналов с полками и ящиками, оформленными под буфет.

Как нарисовать кухню?

Управлять камерой можно мышью: зажав левую клавишу для поворота камеры, правую — для перемещения, колесиком — для приближения-отдаления, — а также стрелочками на панели внизу.

На верхней панели есть следующие кнопки:

• новый проект
• загрузить (из ранее сохраненного файла)
• сохранить (файл проекта загрузится к вам на компьютер в папку по умолчанию для загрузок в вашем браузере)
• распечатать
• созранить скриншот — картинку, которую можно будет потом показать
• развернуть на весь экран
• помощь — небольшой раздел с разъяснением функционала

Пошаговая инструкция по использованию планировщика

1. Указать размеры кухни

Помещение — Размеры — Стена 1 и Стена 2, а также Высота (если у вас потолок не 2,5 метра)

2. Поставить дверь и окно

Помещение — Двери, окна

Кликаем на дверь или окно левой кнопкой мыши и перетягиваем в нужное место. Если нужно перетащить в другое место, просто кликните еще раз на дверь или окно, и передвиньте, куда нужно. Размер двери или окна можно изменить, для этого выделите элемент и нажмите на линейку.

Важно! Программа не имеет функции автосохранения, поэтому обязательно периодически нажимайте кнопку «Сохранить проект» на верхней панели, во избежания потери времени и сил. 3

Цвет (материал) обоев и пола

3. Цвет (материал) обоев и пола

В разделе Помещение — Стены и Пол вы можете выбрать подходящую вам расцветку.

4. Параметры кухни

Толщина столешницы, высота цоколя и фартука: здесь все установлено по стандарту, поэтому эти значения можно не менять, если нету необходимости.

А. Нижние. Если вы хотите угловую планировку, то я бы рекомендовал начать проектировать от угла. Для этого нажмите на Нижние и промотайте до Угловых модулей, выберите нужный и перетащите его в угол. При выделении шкафа появляются его настройки:

1. линейка — можно задать ширину, высоту (по умолчанию 880 мм), глубину (600 мм)
2. валик — цвет корпуса (по умолчанию белый) и фасада (красный)
3. витрина — тип фасада (глухой, со стеклом или с рамкой)
4. тип открывания — слева или справа
5. техника — встроить мойку или варочную

Когда вы перетаскиваете элемент и натыкаетесь им на препятствие (стена, шкаф) меняется ориентировка — элемент повернется «другим боком». Поворачивать можно также, выделив элемент и нажав на стрелочки.

Нижние шкафы есть разные: с выдвижными ящиками, распашными дверками, карго (бутылочница), для встраивания духового шкафа и варочной поверхности.

В разделе Модули выбираем Верхние. Начать также лучше от угла: проматываем до Угловых и выбираем нужный.

Глубина верхних шкафов по умолчанию 300 мм, высота — 720 мм, ширина у каждого разная. Все эти параметры можно изменить.

Здесь вы можете выбрать пенал со встроенным духовым шкафом нужной конфигурации.

В этом разделе находятся: плиты (открыты по умолчанию), холодильники, вытяжки и стиральные машины.

Д. Полки — горизонтальные, вертикальные, закругленные, со скошенным углом.

Е. Барные стойки — с ножкой и без, прямые и закругленные.

Материал фасадов: выбираем МДФ, пластик или ДСП, а также тип фрезеровки — классика стоит по умолчанию, можно изменить на модерн (современный прямой фасад).

Цвет фасадов, Корпус, Столешница: тут можно подобрать цвета.

Фартук: по умолчанию кухням без фартука, а можно добавить — однотонный (Цвета Ral), с текстурой (Grandex или Союз).

7. Фурнитура: выбор ручек и петель.

После того, как вы нарисовали кухню, вы можете узнать ее цену в мебельных фирмах. Для этого наджмите на кнопку «Отправить на расчет». После этого с вами свяжется менеджер. Актуально для Москвы и Санкт-Петербурга.

Подготовительный этап

Перед составлением проекта кухонного гарнитура необходимо набраться знаний в данной области. Не нужно становиться гуру в чертежном и столярном деле. Достаточно узнать базовую информацию.

Рекомендуем получать информацию из следующих источников.

1. Видео-уроки по проектированию кухню от профессионалов. В них подробно изложены этапы и особенности работы. Так как это подготовительный этап, не следует сразу пытаться повторить изложенное в видео. Нужно лишь понять принцип предстоящих действий.
2. Знакомые, недавно сделавшие ремонт на кухне. Расспросите у них, каким образом они решили проблему небольшого метража, в какой программе чертили, сталкивались ли они с проблемами. Живой собеседник даст наиболее полные ответы на перечисленные вопросы.
3. Кухонные мастерские и магазины мебели. Любой клиент может получить бесплатную консультацию и даже сделать примерный проект кухни в отделении мебельного гипермаркета. Для этого не обязательно пользоваться другими услугами компании (покупать мебель и т. п.). Организации взимают за подробную консультацию плату, однако она ограничивается всего 1 тысячей рублей. За эти деньги вы сможете получить советы по расстановке мебели, электроприборов, выбору стиля конкретно для вашего помещения. Индивидуально подобранные рекомендации всегда более полезные.
4. Журналы, телеканалы, другие медиа источники, дающие доступ к информации о ремонте. Вскользь просматривая тексты или передачи, можно почерпнуть несколько полезных идей – как сэкономить пространство, удобнее расставить мебель и т. п.

Ниже представлена общая инструкция проектирования кухонного гарнитура своими силами. Помните, что при разработке чертежа обязательно нужно учитывать особенности конкретно вашего помещения (метраж, наличие неровностей на стенах, расположение коммуникаций и так далее).

Это интересно: Чем можно отделать стены на кухне, кроме обоев и плитки? (видео)

https://ss-p.ru/wp-admin/options-general.php?page=ad-inserter.php#tab-2

Как сделать чертёж кухни

После того как были учтены все нюансы, разработан дизайн и подобран цвет помещения, решён вопрос с расположением углового гарнитура, необходимо выполнить все замеры и выполнить чертёж кухни. Для этого нужно определить, что будет входить в кухонный гарнитур. Для углового варианта понадобятся угловая мойка, тумба, верхние секции и свободные ниши. В таких нишах могут располагаться стиральная машина, посудомойка, холодильник или плита.

Сборка кухонного гарнитура может быть вполне успешной, даже если на руках только самая простая схема, сделанная на тетрадном листе. Однако чтобы получить более качественный результат, лучше сделать точный чертёж кухни. Для этого можно воспользоваться очень известной компьютерной программой PRO 100.

Разработка дизайна и чертежа кухни в программе PRO 100

При составлении чертежа нужно не забыть о газовой трубе, отметить месторасположение её врезки. Кроме того, необходимо указать, где будет проходить подвод труб для вытяжки.

Как сделать чертёж шкафа

Самым главным при создании чертежа для любого шкафа является чёткое видение того, каков должен быть конечный результат. Дело в том, что на создание эскиза не требуется много времени. Основные затраты этого ресурса потребуются для осуществление замеров места, где планируется установка шкафа. Так же немало времени уйдёт на указание списка всех элементов, необходимых для сборки шкафа. Без этого списка не стоит даже начинать сборку. Существует очень большая вероятность того, что процесс пойдёт по неправильному руслу.

При создании собственного чертежа для шкафа важно учитывать не только размеры внешних элементов конструкции и внутренних частей, но и толщину материала, из которого планируется изготавливать шкаф. Это поможет более точно произвести расчёты, что в дальнейшем поспособствует созданию качественного элемента интерьера. После осуществления замеров и перенесения их на бумагу необходимо определиться с составляющими частями шкафа

Будут это полки, выдвижные ящики или всё вместе. Будет ли в шкафу установлена стойка или вертикальная перекладина. Необходимо указать в схеме все детали, даже самые незначительные

После осуществления замеров и перенесения их на бумагу необходимо определиться с составляющими частями шкафа. Будут это полки, выдвижные ящики или всё вместе. Будет ли в шкафу установлена стойка или вертикальная перекладина. Необходимо указать в схеме все детали, даже самые незначительные

Причём не достаточно указать наименования, важно внести точное количество элементов

Выбор мебельной фурнитуры

Лучше всего покупать качественные изделия. Это обойдётся не дёшево, зато позволит собрать качественный шкаф, который прослужит достаточно долго. В выборе фурнитуры не должно возникнуть сложностей. Менеджер магазина посоветует того или иного производителя, а количество необходимых принадлежностей уже указано в чертеже. Главное, следовать заранее намеченному плану сборки, который имеется у вас на бумаге.

Технические рекомендации

• Чтобы пользоваться всеми возможностями программы, заходите на страницу конструктора со стационарного компьютера или ноутбука (на смартфонах и планшетах функция онлайн проектирования недоступна).
• Лучше всего планировщик работает в браузере Google Chrome и Internet Explorer (11 версия и выше). Также можно использовать Firefox, Opera, Safari и др.

Важно! Не забывайте регулярно сохранять проект себе на компьютер. Для сохранения вашей конфиденциальности в программе нет функции автосохранения

Если закрыть вкладку с конструктором или обновить ее до скачивания файла, проект не сохранится.

Что понадобиться для создания чертежа

Для создания эскиза можно воспользоваться листом бумаги и карандашом, использовать компьютерные программы с готовыми шаблонами, которые позволяют увидеть результат в трехмерном изображении.

На схеме необходимо указать расположение рабочей зоны, бытовой техники, мебели, их линейные размеры. Желательно вписать кухонный стол со стульями и схему электрической проводки со светильниками, люстрой, светодиодной подсветки. Чертеж кухни своими руками значительно облегчит и ускорит строительные работы.

На заметку: по опыту дизайнеры подскажут, чем больше поверхность столешницы, тем лучше. Рабочей плоскостью можно заполнить все свободное пространство, включить встраиваемую технику, обустроить острова и барные стойки.

Самостоятельное изготовление

Тем. кто с компьютером на «вы», остается сделать чертеж своими руками. Потребуется самый элементарный набор инструментов: карандаш, линейка и лист ватмана.

Снятие мерок

Этот этап необходим как для самостоятельного, так и виртуального эскиза. При его изготовлении необходимо придерживаться определенного масштаба. Предпочтение стоит отдать варианту 1:10.

1. Измерить основные параметры помещения, учитывать не стандартные размеры.
2. Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы из ДСП или другого материала.
3. Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток и вентиляционных отверстий.
4. Обозначить дверной и оконный проемы.

Оптимальная единица измерения – 1 мм.

Без каких размеров не обойтись:

1. Длина и ширина помещения.
2. Расстояние от пола до потолка – высота гарнитура, от пола до подоконника, от пола до вентиляционного отверстия, между стенами, от угла до окна, между стеной и различными трубами (газовой, водопроводной и т.п.).

↑ 3 шага и 6 советов по проектированию

1. Выбор оптимальной планировки и заготовка эскиза по расположению мебели

Выбор планировки кухни обусловлен не только формой помещения и конструктивными особенностями.

Учтите также несколько моментов ниже перед тем, как начнете рисовать проект.

Знание стандартных размеров шкафов поможет не только в проектировании, но и в процессе покупки. Стандарты рассчитаны исходя из среднего роста обычного человека, предполагают оптимальное расположение мебели для комфортного использования.

Тип шкафа	Размеры, см
Напольный (нижний)	Высота от пола до столешницы ‑85
Ширина – 45 (для однодверного), 60 – для двухдверного.
Глубина – 60
Навесной (верхний)	Высота – 60, 80, 100, 120 (зависит от типа модуля)
Ширина – 45 (для однодверного), 60 – для двухдверного.
Глубина ‑ 30

При создании проекта будущей кухни вы изначально уже будете знать, где будет располагаться мойка. Ведь далеко ее не перенесешь из-за невозможности удлинения коммуникаций.

Важно также изучить: Высота кухонного фартука на кухню по стандарту.

• Имейте в виду, что при наличии газового котла на кухне и вытяжки с отводом в вентиляцию вы будете привязаны в проектировании к расположению вентиляционного канала и газовых труб.
• Планируя кухню, помните, что минимально комфортное расстояние между предметами мебели (они же – проходы) – 60-70 см.
• Правило «рабочего треугольника» хоть и носит рекомендательный характер для эргономики кухонного пространства, но стоит того, чтобы к нему прислушаться.

Три центра кухни – мойка, плита, холодильник, удобно расположенные, способны значительно повысить комфорт во время готовки и ускорить этот процесс.

И последнее – нельзя устанавливать плиту, мойку и холодильник вплотную друг к другу. Минимально допустимое расстояние между этими элементами – 50 см, а оптимальное – 80 см.

Рассмотрим на примере эскизов кухонь расстановку мебели в хрущевках серии П-47 (8,6 кв.м.).

Три варианта расположения мебели в типовой квартире-хрущевке с угловой и линейной планировкой кухни

Здесь вы уже знаете стандартные ширину и глубину кухонных шкафов, площадь кухни и можете примерно прикинуть, в каком направлении чертить и что куда ставить.

2. Определение минимальной комплектации кухонного гарнитура и функционала шкафов

Минимальная комплектация гарнитура имеет:

• шкафы (верхние, нижние) с фасадами;
• столешницу;
• пристенный бортик (плинтус);
• фурнитуру (петли, ручки);
• цоколь, планки и другие дополнительные и необходимые элементы.

Гарнитур в минимальной комплектации от Hoff угловой «Барселона», 1,6×1,2 м

Обычно минимальной комплектацией часто руководствуются фирмы, занимающиеся изготовлением мебели на заказ, чтобы ориентировочно обозначить заказчику порядок цен. Как правило, цена идёт за погонный метр, который и включает необходимый минимальный набор элементов.

Имея данные о размерах кухонь и типовых планировках в панельных домах, хрущевках и т.д., многие производители предлагают уже готовые кухонные гарнитуры, что очень удобно для покупателя, т.к. не нужно самостоятельно заниматься подбором необходимых элементов.

Проект правой угловой кухни из каталога Hoff с размерами, модель «Лофт», 2,4×1,2 мПроект линейной кухни Леруа Мерлен, 1,8 м.

При наличии модульной системы у конкретного производителя со временем можно докупать шкафы и расширять рабочую зону кухни.

Доступно о том, как рассчитать и спроектировать кухню, на конкретном примере в видео:

3. Приступаем к проектированию 3D-модели

Самостоятельно нарисовать проект кухни с размерами не составит труда. Есть бесплатные онлайн-программы, для работы в которых не нужно обладать специальными навыками.

Воспользоваться сможете бесплатными конструкторами:

• ДелоКухни.ру ‑ https://delokuhni.ru/24-konstruktor.html;
• Ремонт-Волот.ру https://remont-volot.ru/281-onlayn-konstruktor-kalkulyator-kuhni.html
• ИКЕА ‑ http://kitchenplanner.ikea.com/RU/UI/Pages/VPUI.htm;
• Леруа Мерлен ‑ https://leroymerlin.ru/catalogue/proekt-kuhni/?ekitchen=1.

Также можете посмотреть каталог 3D проектов, нарисованных в конструкторе https://remont-volot.ru/dizayn-kuhni/proekty/

Пример проектирования на сайте ИКЕА

Преимущество таких онлайн-конструкторов на сайтах крупных производителей мебели в том, что с распечатанным проектом и спецификацией можно идти в магазин и сразу приобрести по составленному плану всё необходимое, зная полную стоимость.

Спецификация со списком товаров в Леруа МерленСпецификация со списком товаров и размерами модулей в планировщике ИКЕА
